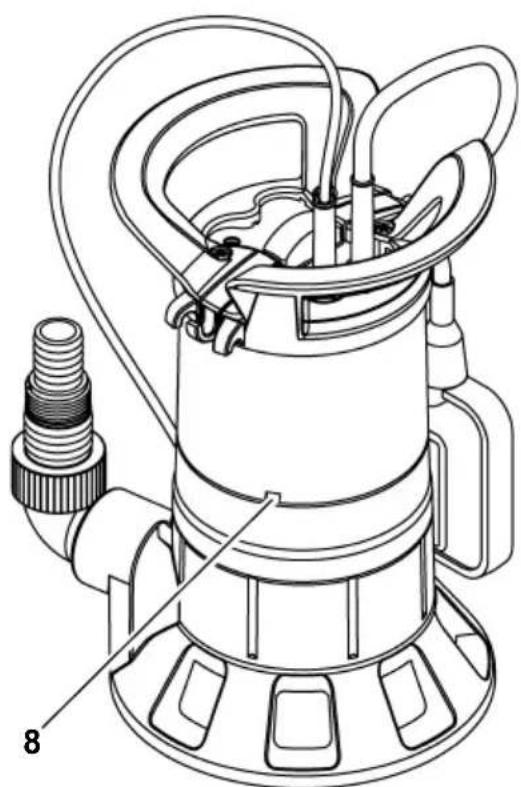

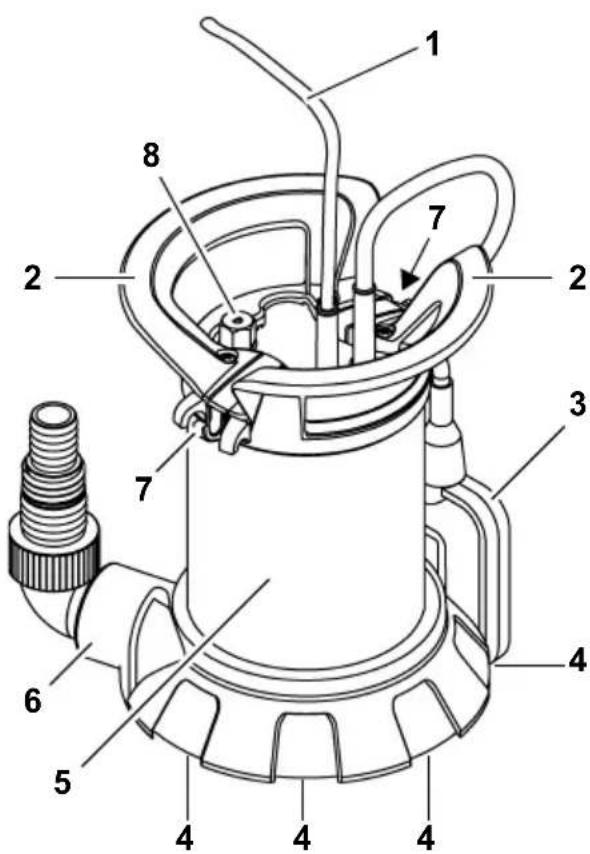

1. Seade ülevaatlikult

1 Vörgukaabel koos pistikuga
2 Käepide / riputusaas
3 Ujukiluliti (TP 6600-I puudub)
4 Sisseimemisavad

5 Pumbakorpus
6 Rōhuühendus koos multiadapteriga ühenduspölvega
7 Ujukiluliti nivooreguleerimine

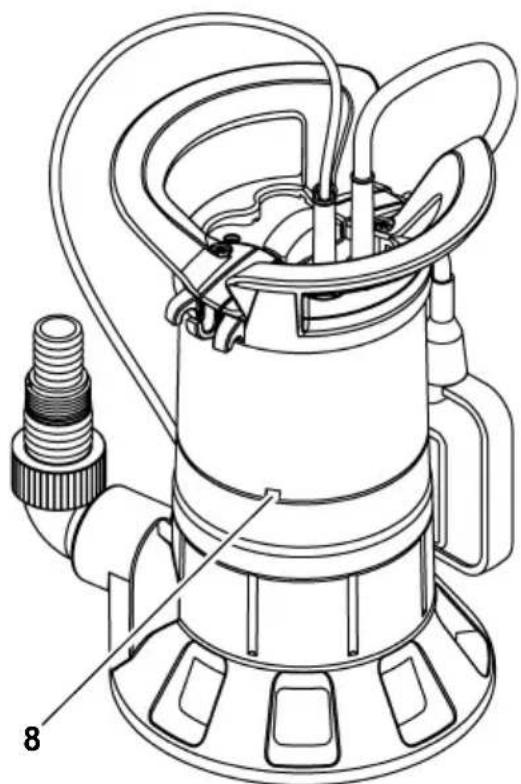

8 Ohueemaldus (asukoht olenevalt mudelist)

2. Lugege esmalt labi!

Lugege käesolev kasutusjuhend enne käikuvötmist täielikult labi. Järgige eriti ohutusjuhiseid.
- Antud kasutusjuhend on suunatud siinkohal kirjeldatud seadmetega umberkämise kohta tehnilisi pohiteadmisi omavatele inimestele. Kui Teil puuduvad selliste seadmetega igasugused kogemused, siis peaksite poorduma abi saamiseks esmalt kogenud isikute poole.
Kui tuvastate väljapakkimisel
transpondikahjustusi, siis teavitage
viivitamatult om edasimiujat. Arge vo'tke
seadet käiku!
- Utiliseerige pakend keskkonnasobralikult. Andke see vastavasse kogumiskohta.
- Hoidke koik antud seadmega tarnimisel kaasaantud dokumendid alles, et saaksite vajaduse korral informatsooni hankida. Hoidke ostutsekk voimalike garantijuhtumite jaoks alles.
- Kui peaksite seadet üskkord valja laenama voi selle ara muuma, siis andke koki tarnimisel kaasaantud seadmedokumendid kaasa.
- Käesoleva kasutusjuhendi eiramisest pōhjustatud kahjustuste eest tootjatehas vastutust üle ei vōta.

Antud kasutusjuhendis aratooodud informatssoon on tahistatud jargneval viisil:

Hoiatus isikukahjude ja keskkonnakahjude eest.

Hoiatus elektrivoolust pohjustatud isikukahjude eest.

Hoiatus materiaisete kahjude eest.

i Juhis:

Täiendav informatsoion.

• Numbrid joonistel (1, 2, 3, ...)

• uksikdetailide tāhistus;
  -on jooksvalt nummerdatud;

• kehtivad vastavate numbrite kohta sulgudes (1), (2), (3), ... körvalolevast ekstis.

• Tegevuskorraldused, mille puhul tuleb järjekorrast kinni pidada, on nummerdatud.

• Suvalises järjekorras tegevuskorraldused on tähistatud punktiga.
• Loendid on tāhistatud kriipsuga.

3. Ohutus

3.1 Sihtotstarbekohane kasutamine

Seade on ette nähtud eranditult eraviisiliseks kasutamiseks maja- ja aiapiirkonna veest tuhjendamisel.

Lubatud pumbatav vedelik

• Holjuvainete osakaal ei tohi ületada mustas vees 5% .
  Tahkeainete osakaal ei tohi ületada mustas vees tehnilistes andmetes aratoodud maksimaalset teralisust.

Igasugune muul viisil kasutamine kehtib kui sihtotstarbevastane ja lubamatu.

Tüdupilised kasutusvaldkonnad

• Mahutite, veebasseinide, ujumisbasseinide, settešahtide voi üleujutatud ruumide tuhjakspumpamine.
  Aedade ja murupindade kastmine.

Siftotstarbevastane kasutamine

Seade ei ole ette nähtud

• Vedelike pumpamiseks temperatuuriga >35^
• Joogiveega varustamiseks või toiduainete pumpamiseks.
• Soolase vee pumpamiseks.
• Plahvatusohtlike, põlevate, agressiivsete või terviseohtlike ainete pumpamiseks, nagu nt. fekaalid.
  -ärialaseks voi toostuslikuks kasutamiseks.
• Kestevringlus (tiik).

Inimesed (kaasa arvatud lapsed ja noored) ei tohi seadet kasutada, kui nad

• on piiratud kehaliste ja/voi vaimsete voimetega,
  -on piiratud meeltetajuga,
• omavad seadmega ümberkäimise kohta ebapiisavaid kogemusi ja/voi teadmisi, voi
• pole kasutusjuhendit lugenud ning sellest aru saanud.

Siftotstarbevastasesst kasutamisest
pöhjustatud kahjustuste eest tootjatehas
vastutust üle ei vôta.

Siftotstarbevastasel kasutamisel, seadmel muudatuste tegemisel voi tootjatehase poolt kontrollimata ning heaks kiitmata detailide kasutamisel voivad tekkida ettenagematud kahjud!

3.2 Üldised ohutusjuhised

• Järgige antidseadme kasutamisel inimesto ohustamise voi materiaalsete kahjude välistamiseks alljärgnevoid ohutusjuhiseid.
• Järgige sukelpumpade kohta kehtivaid seadusega sātestatud direktiive vōi onnetuste vāltimise eeskirju.
• Pidage seadet ujumisbasseinides voi aiatiikides ning nende kaitsepiirkonnas kasutades kinni DIN VDE 0100 -702, -738 nouetest.

Järgige lisaks sellele vajadusel ka kohalikke eeskirju.

• Seade tuleb kaitsta rikkevooolululitiga (RCD), mille moedetud rikkevool on maksimaalselt 30mA .

! Üldine oht!

Arge kaitage seadet, kui inimesed puutuvad
pumatava vedelikuga kokku (nt.
ujumisbasseinis voi aiatiigis)!

Sukelpumpade kaitamisel valitsevad
pohimotteliselt alljargnevalt aratoodud
jaakohud – neid pole voimalik ka
ohutusmeetmetega taiilikult korvaldada.

! Oht ümbrusmõjude tõttu!

Arge kasutage seadet plahvatusohtlikes ruumides ega põlevate vedelike voi gaaside laheduses!

Kui halbade rohutingimuste voi defektse rohululiti totu ei saavutata rohululitil ettenahtud valjalulitusrohku, siis voib vesi

ET

EESTI

seadme sisemuses internse ringluse toimel kuumeneda.

Seetóttu voivad seadmel ja
ühendustorustikel tekkida kahjustused ning
ebatihedused, mille kaudu esineb kuuma
vee valjatungimise voimalus. Pøletusoht!

• Käitage seadet suletud rohutorustiku vastu max 5 minutit.
• Ühendage seade vooluvörgust lahti ja laske maha jahtuda. Laske sösteem enne uesti tösservötmist oskuspersonalil laitmatu talitluse suhtes üle kontrollida.

4

Oht elektrivoolu tottu!

Argehaarakevorgupistikust margade kategakinn！Tommakevorgupistik alati valja pistikust,mitte kaablist hoides.

Uhendust tohib teostada ainult

kaitsekontakt-pistikupesadega, mis on asjatundlikult installeeritud, maandatud ning üle kontrollitud. Vorgupinge ja kaitse peavad vastama tehnilistele andmetele.

Tostke seadet üles ja transportige seda alati käepidemest, mitte kunagi ühenduskaablist ega rohuvoolikust.

Pikenduskaablid peavad olema piisava sooneristloikega. Kaablitrumlid peavad olema tajelikult lahti keritud.

Arge murdke vorgukaablit ja pikenduskaablit kahekorra, arge tirige ega soitke üle; kaitske teravate servade, oli ja kuumuse eest.

Vedage pikenduskaabel nii, et sel poleks voimalik pumbatavasse vedelikku sattuda.

Tömmake enne seadme kallal toötamist vörgupistik valja.

4

Elektrilögioht seadme puuduste

tottu!

Kontrollige seade, eriti vörgu- ja pikenduskaabel, vörgupistik ning ujkilüliti, enne igakordset käikuvötmist voimalike kahjustuste suhtes üle. Eluohtlik elektrilögi tott!

Arge remontige seadet ise! Asjatundmatu remontimise korral valitseb oht, et vedelik tungib seadme elektripirkonda.

#

Tähelepanu!

Vältimaks seadme riketest ja puudustest tingitud veekahjustusi nagu nt üleujutused ruumides:

• Planeerige sobivad kaitsemeetmed, nt:
  -alarmiseadis voi
• järevalvega kogumisbassein.

Tootja ei vastuta voimalike kahjude eest, mis on pohjustatud:

-seadme mitte sihtotstarbekohasest kasutamisesst;
-seadme kestevreziimulekoormamisest;
-seadme mitte külmumiskindlast kaitamisest ja sailitamisest;
- seadmel omavoliliste muudatuste labiviimiset; Elektriseadmete remonti tohib teostada uksnes elektrispetsialist!
- tootja poolt kontrollimata ja heakskiitmata varuosade kasutamisest;
- ebasobiva installatsioonimaterjali (armatuurid, ühendustorustikud jne) kasutamisest.

Sobiv installatsoonimaterial:
- rohukindel (vahemalt 10 bar)
soojuskindel (vahemalt 100^ )

4. Montaaž ja paigaldamine

4.1 Käepideme / riputusaasa monteerimine

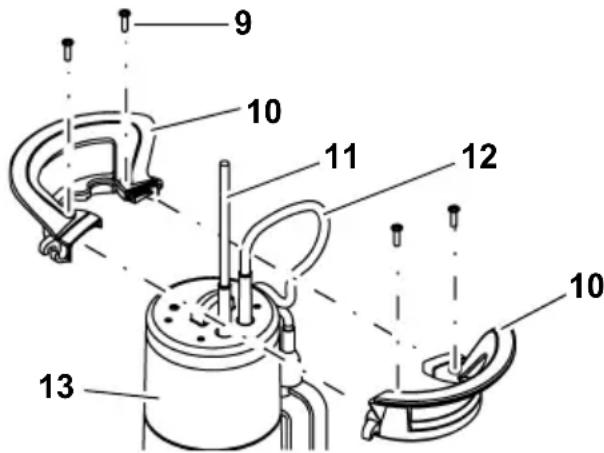

1. Pange kaks käepidemepoolt (10) nagu joonisel kujutatud kokku. Seejuures suunake vorgukaabel (11) ja ujukiluliti kaabel (12) ülespoole valja.
2. Uhendage käepidemepooled (10). Jalgige, et käepidemepoolte juhikud teineteisega haarduks.
3. Kruvige käepide nelja kruviga (9)
   seadmekorpuse (13) külge kinni.
   Kasutage üksnes kaasapandud kruvisid.

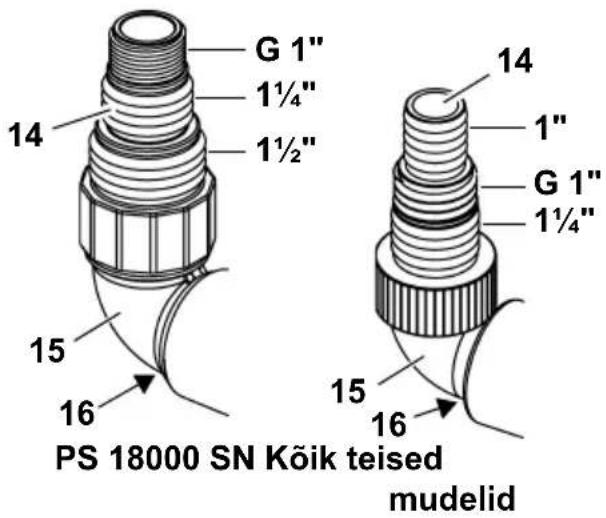

4.2 Röhutorustiku külgeühendamine

1. Valitud rohutorustiku suurima voimaliku
   labimōodu korral:
   Löigake lühem ühendusotsak
   multiadapterilt (14) maha.

i Juhis

Parim pumpamisvoimsus saavutatakse rohutorustiku suurima labimodu valimisel.

1. Kruvige multiadapter (14) ühenduspõve (15) külge.
2. Kruvige uhenduspolykoos multiadapteriga rohuuhendusse (16).
3. Lükake rohutorustik multiadapteri (14) peale ja kinnitage voolikuklambriga.

4.3 Ujukiluliti kaabli kinnitamine

i Juhis

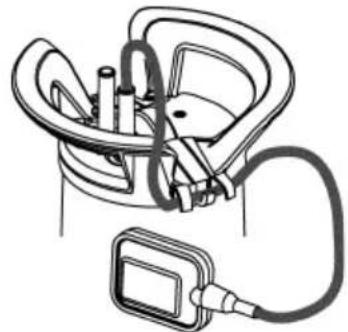

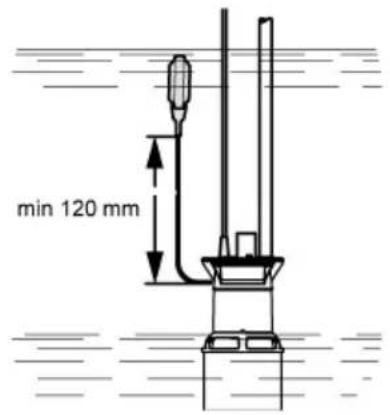

Kinnitage ujukikaabel nii, et kaablihoidiku ja ujukiluliti vahekaugus on min. 120 mm. Kui kaablihoidja ja ujukluliti vaheline kaugus on lubatust vaiksem, tekib oht, et ujukluliti ei lulita sukelpumpa sisse.

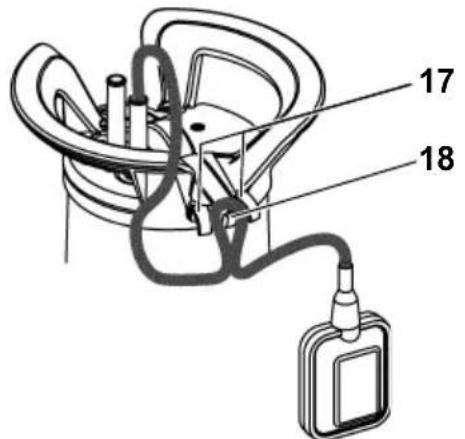

• Moodustage ujukiluliti kaabliga aas. Asetage aas nagu joonisel kujutud kaablihoidiku keskmise pingutuskonksu (18) kulge ja suunake ujukiluliti kaabel molema valimise pingutuskonksu (17) alla.

Alljargnev joonis naitab kinnitatud ujkululiti kaabit:

Tähelepanu!

Ujukiluliti kaabel voib kahjustada saada. Arge tommake kunagi ujukiluliti kaablist, et kaablihoidiku asendit muuta! Toimige ujukiluliti kaabli vabastamiseks sammude vastupidises järjekorras.

4.4 Paigaldusjuhised

• Ruumitarve u. 50~cm× 50~cm Ujukiluliti peab saama laitmatu talitlusfunktsiooni tagamiseks vabalt likuda.
• Sukeldage seadet vee alla maksimaalselt tehnilistes andmetes nimetakud toösukeldussugavusele.
• Paigaldage pump nii, et võörkehad e i saaks sisseimemisava blokeerida.
  Vajadusel asetage pump aluse peale.
  Jalgige pumba stabilset seisuasendit.

Elektrilögioht lahtiuhendatud kaablite tottu!

Arge tõstke seadet üles ega transportige kaablitest või rohuvoolikust hoides! Kaabel ja

rohuvoolik ei ole ette naitud seadme kaalust
pohjustatud tombekoormust taluma.

4.5 Seadme paigaldamine

1. Sukeldage pump kergelt viltuses asendis pumbatavasse vedelikku, et alakuljel ei moodustuks ohpolstrit. Sellega oleks sisseimemine takistatud. Kui pump on sisse sukeldunud, siis voib selle koheselt jalle pusti keerata.
2. Laske pump vedelikumahuti pöhja. Kasutage allalaskmiseks stabiilset noori, mille kinnitate pumba riputusaasa kulge. Pumpa saab kaitada ka noori kuljes holjuvas seisundis.
3. Uuesti käikuvötmisel tuleb jalgida, et pumpamistorustik oleks taielikult tuhjendatud. Selleks eemaldage vajadusel pumbast öhk.

5. Käitamine

5.1 Sisse- ja valjalulitamine

TP 6600

Seade hakkab pärast vörku ühendamist koheselt toöle.

Seade lulitub pärast vorgust lahtiuhendamist taas valja.

Koik teised mudelid

Pärast seadme vörku ühendamist lulitatakse seda automaatset ujukiluliti poolt sisse (19) ja valja (20). Lulitushetk soltub veetasement.

Pumba sisse- ja valjalulitushetke umberseadistamine

Kaablihoidikus oleva ujukiluliti kaabli asendit on voimalik muuta. Sellega seadistatakse pumba sisse- ja valjalulitushetke vahekaugus umber:

• Ujukiluliti "luhikese kaabli" küljes: Sisselulitushetk ja valjalulitushetk on vaga lahestikku.
• Ujukiluliti "pika kaabli" küljes: Sisselulitushetk ja valjalulitushetk on teineteisest kaugel.

Tähelepanu!

Seade voib kuivalt tootada ja seetottu kahjustada saada.

Ujukiluliti peab alati üles- ja allapoole liikuvaks jäma, et seade saaks sisse ja valja lulituda.

Oht seadmel esinevate rikete tottu!

Välistage sobivate meetmetega, et seadmel tekkvate rikete korral ei tekiks ruumides üleujutusest pöhjustatud järgkahjusid. Seda saab tagada naiteks alarmseadme voi reservpumba installeerimisega.

Oht!

Arge laske pumbal suletud pumbatorustiku korral tootada.

5.2 Madalāraimu (mudelid TPF ...)

• Siduge ujukiluliti ülespoole suunatult käepideme külge kinni, sest vastasel juhul pole madaläraimu voimalik.

Materiaalne kahju voimalik seadme, Vröotamise tõttu!

Seade voib üle kuumeneda ning kahjustada saada, sest madaläraimu korral puudub pumatava keskkonna poolne jahutusfunktssoon. Termolüliti reageerib.

• Madalāraimu ainult lühikest aega.
• Valvake madalāraimu ajal seadet.

6. Seadme hooldamine

Oht!

Tömmake enne igasuguseid hooldamisja puhastustöid vorgupistik valja.

Edasisi hooldus- voi remonditoid, kui kaesolevas peatukis kirjeldatud, tohivad teostada uksnes spetsialistid.

6.1 Regulaarne hooldamine

Seadme kestva ning laitmatu talitlemise tagamiseks on vajalik regulaarne hooldamine. See kehtib ka siis, kui seadet pikema aja valtel sisse ei lulitata (nt. settešahtides kāitades).

Seadme puhastamine

1. Loputage pump puhta veega ara. Eemaldage tugev mustus nagu nt.

vetikasadestised harja ja noudepesuvahendiga.

1. Pumba sisemiseks loputamiseks: Sukeldage pump puhta veega mahutisse ja lulitage hetkeks sisse.

Tiviku puhastamine

1. Vabastage seadme pohjaplaadil ristpeakruvid.
   Vajadusel suruge kaks klambrit seadme
   pōhjaplaadil kruvikeerajaga tahapoole.
2. Vötke pöhjaplaat maha.
3. Puhastage tiivik.
4. Asetage pōhjaplaat kohale tagasi ja kruvige taas tugevasti kinni ning pingutage kinni.

6.2 Seadme hoiustamine

Tähelepanu!

Külmumine rikub seadme ja tarvikud, sest need sisaldavad alati vett!

Külmumisohu korral eemaldage seade ja houstage seda kulma eest kaitstult.

7. Probleemid ja rikked

Oht!

Enne igasuguseid toid seadmel: Tömmake vörgupistik valja.

7.1 Rikkeotsing

Pump ei toöta:

Vorgupinge puudub.
- Kontrollige kaablit, pistikut, pistikupesa ja kaitset.
- Liiga kadal vorgupinge.
- Kasutage piisava sooneristloikega pikenduskaablit.
- Mootor üle kuumenenud, mootorikaitse rakendunud.
- Körvaldage ülekuumenemise pöhjus (pump võrkehaga blokeeritud?).
- Peale mahajahumist lulitub seade iseseisvalt sisse tagasi.
- Ujukiluliti ei lulita pumpa tóusva veetaseme korral sisse.
- Tehke kindlaks, et ujkiluliti saab piisaval märal liikuda.

Kui seade ei luliti ujkiluliti piisavast liikumisvabadusest hoolimata sisse:

Saatke seade omariigis meie esinduse teenindusse.

Mootor müriseb, ei käivitu:

• Tiivik võörkehaga blokeeritud.

• Puhastage tiivik.

Pump toötab, aga ei pumpa korralikult:

Pumpamiskorgus liiga suur.
- Järgige maksimaalset pumpamiskörgust (vt. "Tehnilised andmed").
- Röhutorustik kahekorra murtud.
Vedage rohutorustik sirgelt.
- Röhutorustik ebeta.
- Tihendage rohutorustik āra, tommake keermesliited kinni.

• Pump imeb o'hku sisse.
• Tehke kindlaks, et on olemas piisav veetagavara.
• Võörkehad (puhastage seade).
• Manuaalne reziim ette seadistatud (madaläraimu).
• Hoidke pumpa vedelikku sukeldamisel viltu.

Pump toötab kestvalt:

• Ujukuluti ei saavuta alumist asendit.
• Tehke kindlaks, et ujukiluliti saab piisaval mäaral liikuda.

8. Remont

Elektritööristade remonditöid tohivad teostada üksnes elektrispetsialistid!

Remondivajadusega elektritöoriistad voite saata omarigis meie esinduse teenindusse.

Aadressi leiate varuosade nimekirjast.

Palun kirjeldage remonti saatmisel kindlaksmäraratud viga.

9. Utiliseerimine

Elektriseadmed ei kuulu
majapidamisprüghi hulka. Vastavalt
kasutatud elektrija
elektroonikaseadmeid käsitlevale
Euroopa direktiivile 2002/96/EÜ
tuleb kasutatud elektriseadmed

eraldi kokku koguda ning
keskkonnasobralikku taaskasutusse
suunata.

Kasutusest kōrvaldatud seadmete utiliseerimise kohta saate teavet kohalikust valla- vōi linnavalitsusest.

Seadme pakendmaterial on 100% ulatuses taaskasutatav.

1. lekártas sastávdaju párskats

1 Strāvas kabelis ar kontaktspraudni
2 Rokturis / piekabinasanas cilpa
3 Schwimmerschalter (nav modelim TP 6600)
