BRUKSANVISNING KD55XH9505 SONY

• Innan du använder TV:n ska du läsa “Säkerhetsinformation”.
• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.• “xx” som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra. Identifieringsetikettens placering Etiketter för modellnr, tillverkningsdatum (år/månad) och strömförsörjning finns på TV:ns eller förpackningens baksida. VIKTIGT MEDDELANDE Meddelande för radioutrustning Härmed försäkrar Sony Corporation att denna typ av radioutrustning KD-85XH9505, KD-49XH9505 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://www.compliance.sony.eu/Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5 150 - 5 350 MHz-bandet är begränsat till inomhusanvändning endast

Säkerhetsinformation Installation Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.• Placera TV-apparaten på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.• Placera TV:n på en plats där den inte kan dras, tryckas eller vältas omkull.• Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-bänken (medföljer ej). Om bordsstativet skjuter ut från TV-bänken, kan det hända att TV:n välter, faller i golvet och orsakar personskada eller skada på TV:n. Transport

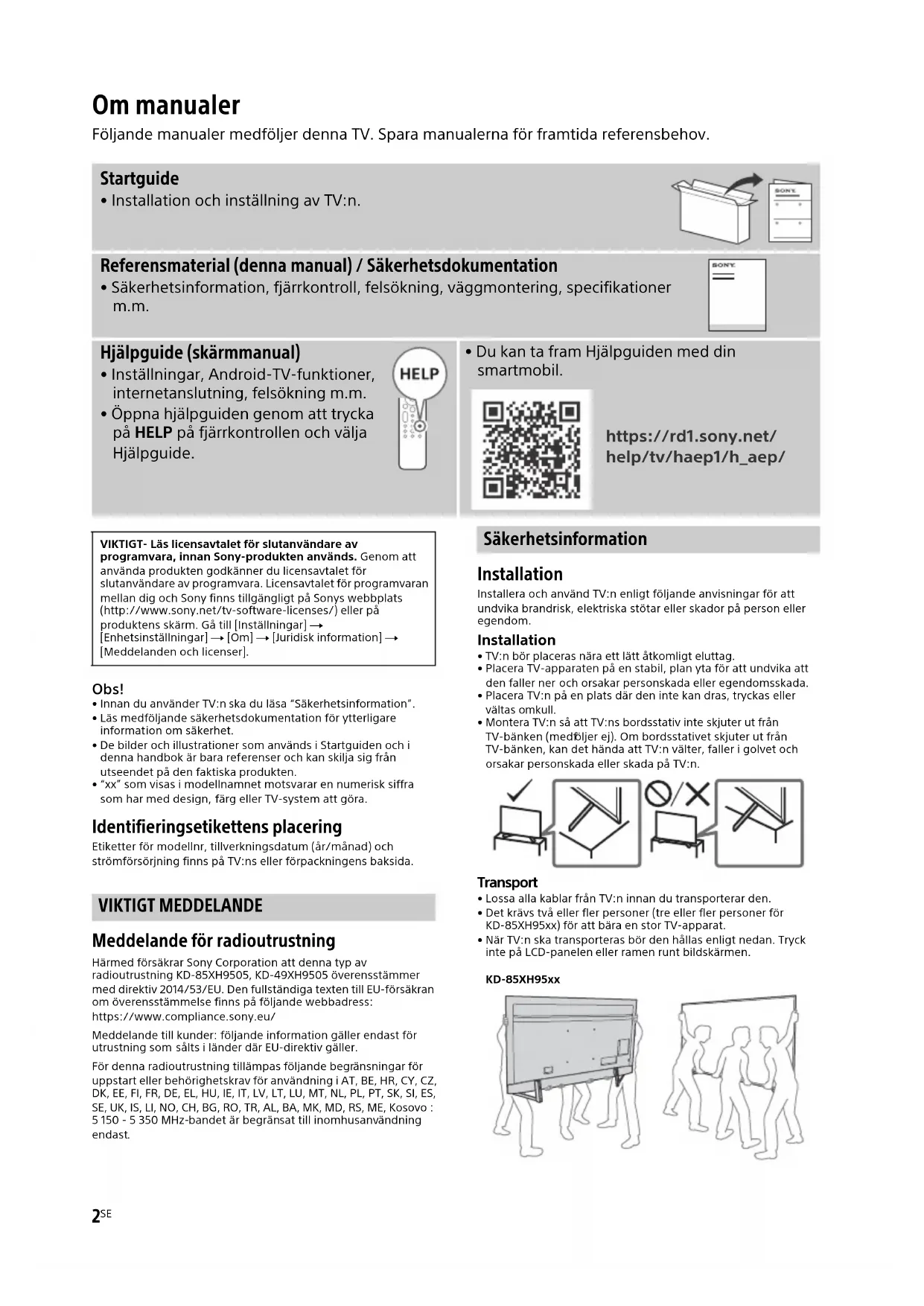

• Lossa alla kablar från TV:n innan du transporterar den.• Det krävs två eller fler personer (tre eller fler personer för KD-85XH95xx) för att bära en stor TV-apparat.• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.KD-85XH95xx Om manualer Följande manualer medföljer denna TV. Spara manualerna för framtida referensbehov. Startguide

• Installation och inställning av TV:n. Referensmaterial (denna manual) / Säkerhetsdokumentation

• Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m. Hjälpguide (skärmmanual)

• Inställningar, Android-TV-funktioner, internetanslutning, felsökning m.m.

• Öppna hjälpguiden genom att trycka på HELP på fjärrkontrollen och välja Hjälpguide.

• Du kan ta fram Hjälpguiden med din smartmobil. https://rd1.sony.net/ help/tv/haep1/h_aep/ VIKTIGT- Läs licensavtalet för slutanvändare av programvara, innan Sony-produkten används. Genom att använda produkten godkänner du licensavtalet för slutanvändare av programvara. Licensavtalet för programvaran mellan dig och Sony finns tillgängligt på Sonys webbplats (http://www.sony.net/tv-software-licenses/) eller på produktens skärm. Gå till [Inställningar] t [Enhetsinställningar] t [Om] t [Juridisk information] t [Meddelanden och licenser].C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\08SV\FY20\5014725111_08SE.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

KD-49XH95xx• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.Förebyggande av fall Fjärrkontroll och TV Fjärrkontrollens form, plats, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell. (Mikrofon): Använd Google Assistant*

. Få tips om hur TV:n manövreras genom att trycka på (mikrofon) och tala in frasen ”rösttips”.*

//// : Menynavigering och -val på skärmen. TV: Visa TV-kanallistan eller växla till ingång. (TV-standby) Sifferknappar / (Visa info/text): Visa information. (Text): Visa textinformation. Google Play / NETFLIX*

REC LIST: Visa Rec-listan för USB HDD/ DVR*

(Ingångsväljare): Visa och välj ingångskällan, osv.

8 mm – 12 mmM6-skruv (medföljer ej)Skruv (medföljer ej)Kabel (medföljer ej)1,5 N·m{15 kgf·cm}

(Snabbinställningar): Visa snabbinställningar. BACK/ HOME +/– (Volym) (Hoppa)

CH +/–//: Välj kanal eller nästa () / föregående () sida. AUDIO: Välj ljud för flerspråkig källa eller dubbelt ljud (beroende på programkälla). (Inställning av textning) HELP: Visa Hjälpmenyn.

/ LED För att aktivera den inbyggda mikrofonen, tryck på knappen (mikrofon) på fjärrkontrollen och följ instruktionerna på skärmen. *1 Denna ljussensor gör att knapparna på fjärrkontrollen lyser vid användning i mörker. Den inbyggda bakgrundsbelysningen kan släckas.*2 Endast RMF-TX611E. För att se fjärrkontrollens dellnamn, öppna fjärrkontrollskyddet och se etiketten på fjärrkontrollen.*3 Endast för begränsad/begränsat region/land/ -modell/spr åk. *4 En internetanslutning krävs för Google Assistant elle r röstsökning. [Kabel / satellit / extern box-inställning]-inställning

Genom att hålla (Ljudlöst) intryckt nås en åtkomlighetsgenväg.*7 Strömförbrukningen i standbyläge ökar eftersom den inbyggda mikrofonen alltid lyssnar när den är aktiverad. Montera TV:n på väggen Använda Väggfästet (tillval) (SU-WL450)* (medföljer ej) Till kunden: Sony rekommenderar starkt att du låter din Sony-återf örsäljare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv. Till Sony-återförsäljare och instal latörer: Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt. Installationsinformation för väggfäste I bruksanvisningen för denna TV ges endast stegen för att förbereda TV:n för vägginstallation innan den installeras på väggen. För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på produktsidan för din TV-modell. https://www.sony.eu/support Förbereda montering på väggen Var noga med att fästa bordsstativ innan TV installeras på väggen enligt instruktionerna i Startguide.

• Förbered TV:n för Väggfästet innan kablarna ansluts.

Väggfästet för din modell. Experthjälp krävs för installation av denna TV, speciellt för att avgöra väggens styrka att hålla TV:ns vikt.

• Var därför noga med att överlåta väggmontering av denna pr odukt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

• Skruvarna till väggfäste medföljer inte.

• Endast en behörig servicetekniker bör utföra vägginstallationer.

• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive: Väggfäste SU-WL450

• Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på TV:n. De medföljande skruvarna är utformade enligt bilden mätt från Väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du åter vill montera bordsstativet. Förvara skruvarna oåtkomligt för små barn.
• Endast för begränsad region/land/TV-modell. Ta bort skruvarna från TV:ns baksida. Felsökning För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg. 1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden. Tryck därefter på strömbrytaren på TV:n och släpp den. Vänta i två minuter och anslut sedan strömsladden. 2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar. 4 Gå in på Sonys supportwebbplats (information finns i slutet av denna manual). När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n. Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen. Fjärrkontrollen fungerar inte.

• Byt ut batterierna. Lösenordet till barnlåset har glömts av.

• Ange 9999 för PIN-koden och ange en ny PIN-kod. 8 mm – 12 mmSkruv (M6)VäggfästeTV:ns bakre hölje Se Hjälpguide för mer information om felsökning. SEC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\08SV\FY20\5014725111_08SE.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Specifikationer System Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning TV-system: Beroende på val av land/område/ TV-modell Analog: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2*

: IF-frekvens 950-2 150 MHz Ljudutgång: 10 W + 10 W Trådlös teknik Protokoll IEEE 802.11a/b/g/n/ac Bluetooth® version 4.2 Frekvensband Uttag för ingångar/utgångar Antenn/kabel 75 ohms externt uttag för VHF/UHF Satellitantenn*

I eARC-läge Se Hjälpguiden för mer detaljer. I ARC-läge Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Audio, DTS) (Stereominiuttag) Hörlurar 1, 2, 3 (HDD REC)*

USB-enhetsport ( 3 USB HDD-enhet för REC-funktion) USB-port 1 och 2 har stöd för High Speed USB (USB 2.0) USB-port 3 har stöd för Super Speed USB (USB 3.1 Gen 1) CAM-plats (CA-modul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet garanteras inte.) Ström, informationsblad och annat Strömförsörjning 220 V – 240 V växelström (AC), 50 Hz Energieffektivitetsklass KD-85XH95xx: B KD-49XH95xx: B Skärmstorlek (diagonalt uppmätt) (Ca.) KD-85XH95xx: 214,8 cm / 85 tum KD-49XH95xx: 123,2 cm / 49 tum Frekvensområde Utgångseffekt Trådlöst LAN (TV) 2 400-2 483,5 MHz 5 150-5 250 MHz 5 250-5 350 MHz 5 470-5 725 MHz 5 725-5 850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (TV) 2 400-2 483,5 MHz < 10,0 dBm Bluetooth® (Fjärrkontroll) 2 400-2 483,5 MHz < 10,0 dBmC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\08SV\FY20\5014725111_08SE.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

KD-85XH95xx: 391 kWh per år KD-49XH95xx: 165 kWh per år Energiförbrukning i standbyläge*

0,50 W (27 W i programvaruuppdateringsläge/ EPG-uppdateringsläge) Bildupplösning 3 840 punkter (horisontell) × 2 160 linjer (vertikal) Uteffekt USB 1/2 max. 5 V , 500 mA USB 3 max. 5 V , 900 mA Mått (Ca.) (b × h × d) (cm) med bordsstativ (utan bordsstativ) KD-85XH95xx: 191,0 × 117,9 × 41,2 (191,0 × 109,9 × 7,4) KD-49XH95xx: 109,3 × 69,9 × 26,1 (109,3 × 62,9 × 6,9) Vikt (Ca.) (kg) med bordsstativ (utan bordsstativ) KD-85XH95xx: 49 (46) KD-49XH95xx: 14,4 (13,3) Övrigt Valfritt tillbehör Väggfäste: SU-WL450 Användningstemperatur: 0 ºC – 40 ºC Luftfuktighet vid användning: 10 % – 80 % relativ luftfuktighet (icke-kondenserande) *1 Vissa TV-apparater har ingen DVB-T2- eller DVB-S/ S2-teknologi eller inget uttag för satellitantenn. *2 Om 4096 × 2160p matas in och [Bredbildsläge] är inst älld t ill [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2]. *3 För att stödja 18 Gbps, ställ in [HDMI-signalformat]

ill [Förbä ttrat format]. *4 Se Hjälpguiden på nätet för närmare detaljer. *5 Anslut ditt ljudsystem till HDMI IN 3 för att sända

V-ljud till ditt ljudsystem. *6 Endast för begränsad region/land/TV-modell. *7 Energiförbrukning i kWh per år, baseras på TV:ns str ömförbrukning un der 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används. *8 Specificerad standby-effekt uppnås när TV:n har avslu tat nödv ändiga interna processer. *9 Effektförbrukningen i standbyläge ökar när din TV är ans luten till nätverket. Obs!

• Tillgången på valfria tillbehör beror på land/region/ TV-modell/lager.

• Design och specifikationer kan ändras utan

• Abonnemang på tjänster och program kan krävas och

terligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistant. Anmärkningar om digital TV

• Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte är tillgängliga i alla länder eller områden. Vissa funktioner kanske inte är aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för sina tjänster.

• Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men kompatibilitet med alla operatörs-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras. Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI- logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories. Tillverkad på licens från Dolby Laboratories. Sekretessbelagda, icke publicerade arbeten. Copyright © 2012-2018 Dolby Laboratories. Med ensamrätt.

• Gracenote, Gracenote-logon och -logotypen, och “Powered by Gr acenote”-logon är antingen registrerade varumärken eller varumärken som tillhör Gracenote, Inc. i USA och/eller andra länder.

• Google, Google Play, Chromecast, YouTube, Android TV och andr a relaterade märken och logos är varumärken som tillhör Google LLC. SEC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\08SV\FY20\5014725111_08SE.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)

• För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen, DTS och symbolen tillsammans samt Digital Surround är registrerade varumärken eller varumärken som tillhör DTS, Inc. i USA och/eller andra länder. © DTS, Inc. Med ensamrätt.

• Netflix är ett registrerat varumärke som tillhör Netflix, Inc.

• DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas för att manövrera motorstyrda antenner.

• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder.

3.840 punkter (vandret) × 2.160 linjer (lodret)
