INSTRUKCJA OBSŁUGI KD55XH9505 SONY

• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z częścią „Informacje dotyczące bezpieczeństwa“.• Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczoną dokumentację bezpieczeństwa.• Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.• Znak „xx“ widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem telewizyjnym. Lokalizacja etykiety identyfikacyjnej Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu telewizora lub opakowania.

Informacja dotycząca sprzętu radiowego Sony Corporation niniejszym oświadcza, że typy urządzeń radiowych KD-85XH9505, KD-49XH9505 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.compliance.sony.eu/Informacja dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywy UE.Dla tego sprzętu radiowego zastosowanie mają poniższe ograniczenia dotyczące użytkowania lub wymóg uzyskania zezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : pasmo 5 150 - 5 350 MHz jest ograniczone wyłącznie do zast osowań wewnątrz pomieszczeń. Informacje dotyczące bezpieczeństwa Montaż i instalacja Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej. Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.• Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia.• Zainstaluj telewizor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.• Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenie telewizora. Informacje o instrukcjach Ten telewizor jest dostarczany z następującymi instrukcjami. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości. Przewodnik ustawień

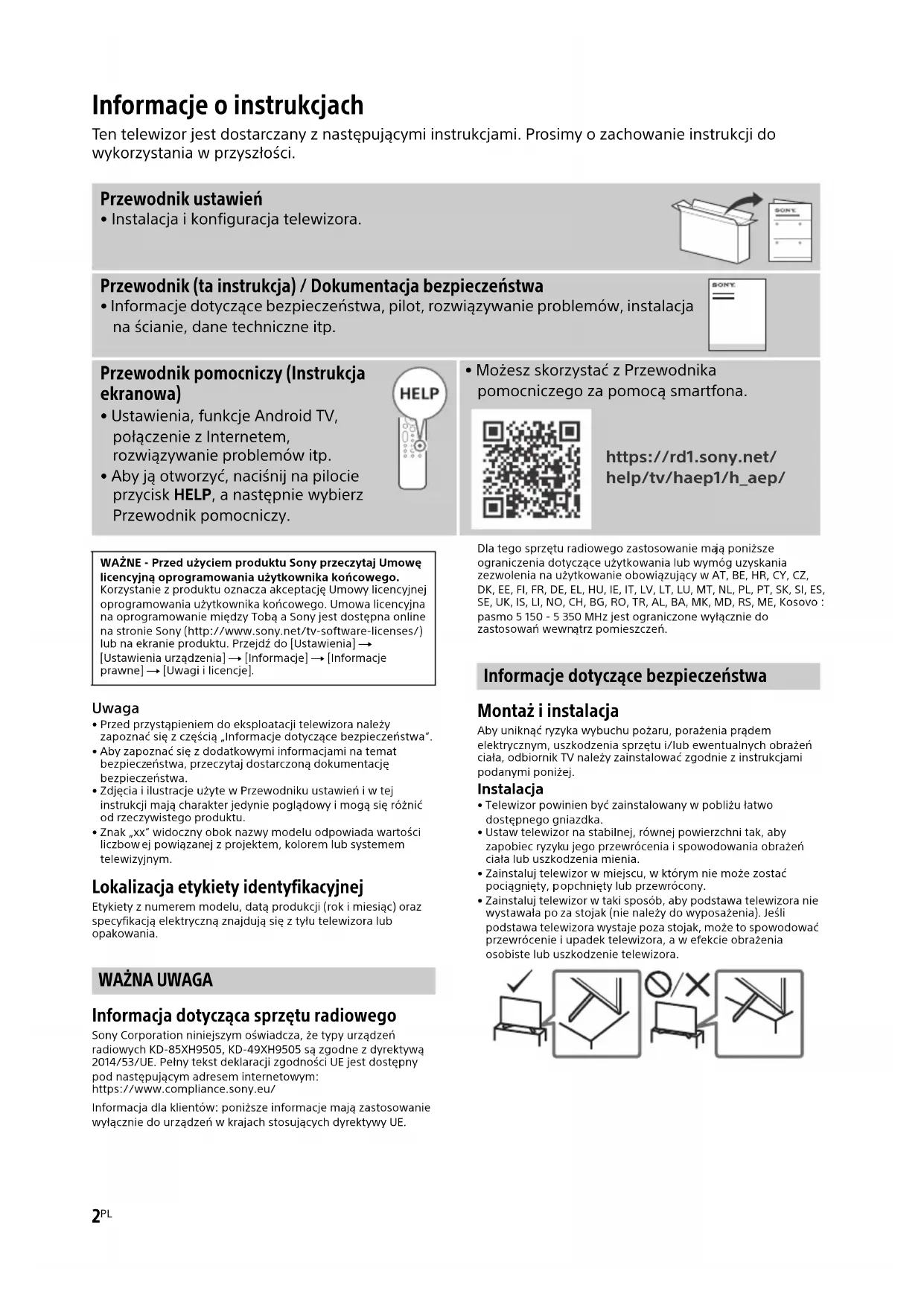

• Instalacja i konfiguracja telewizora. Przewodnik (ta instrukcja) / Dokumentacja bezpieczeństwa

• Informacje dotyczące bezpieczeństwa, pilot, rozwiązywanie problemów, instalacja na ścianie, dane techniczne itp. Przewodnik pomocniczy (Instrukcja ekranowa)

• Ustawienia, funkcje Android TV, połączenie z Internetem, rozwiązywanie problemów itp.

• Aby ją otworzyć, naciśnij na pilocie przycisk HELP, a następnie wybierz Przewodnik pomocniczy.

• Możesz skorzystać z Przewodnika pomocniczego za pomocą smartfona. https://rd1.sony.net/ help/tv/haep1/h_aep/ WAŻNE - Przed użyciem produktu Sony przeczytaj Umowę licencyjną oprogramowania użytkownika końcowego. Korzystanie z produktu oznacza akceptację Umowy licencyjnej oprogramowania użytkownika końcowego. Umowa licencyjna na oprogramowanie między Tobą a Sony jest dostępna online na stronie Sony (http://www.sony.net/tv-software-licenses/) lub na ekranie produktu. Przejdź do [Ustawienia] t [Ustawienia urządzenia] t [Informacje] t [Informacje prawne] t [Uwagi i licencje].C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\12PL\FY20\5014725111_12PL.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Transport• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku KD-85XH95xx).• Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.KD-85XH95xxKD-49XH95xx• Podczas transportu odbiornik nie powinien być narażony na wst rząsy mechaniczne i nadmierne wibracje.• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.Zabezpieczenie przed przewróceniem Pilot i telewizor Kształt, rozkład, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora. (Mikrofon): Użyj Asystenta Google*

lub wyszukiwania głosowego*

. Aby uzyskać wskazówki na temat sterowania telewizorem, naciśnij przycisk (mikrofon) i wypowiedz frazę „wskazówki głosowe”.*

//// : Nawigacja w menu ekranowym i wybór opcji. TV: Wyświetl listę kanałów telewizyjnych lub przełącz na wejście.

(Czuwanie) Przyciski numeryczne / (Wyświetlanie informacji/tekstu): Wyświetlanie informacji. (Tekst): Wyświetlanie informacji tekstowych. Google Play / NETFLIX*

/ Kolorowe przyciski

8 mm – 12 mmŚruba M6 (nie należy do wyposażenia)Śruba (nie należy do wyposażenia)Przewód (nie należy do wyposażenia)1,5 N·m{15 kgf·cm}

MIC / Czujnik światła*

GUIDE/ : Wyświetlanie cyfrowego przewodnika po programach telewizora lub dekodera TV*

REC LIST: Wyświetlenie listy nagrań urządzenia USB HDD/DVR*

(Wybór wejścia): Wyświetlanie i wybieranie źródła sygnału wejściowego itp. (Szybkie ustawienia): Wyświetlenie szybkich ustawień. BACK/ HOME +/– (Głośność) (Przejście) (Wyciszanie)*

CH +/–//: Wybierz kanał, lub następną () / poprzednią () stronę. AUDIO: Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu). (Tryb napisów) HELP: Wyświetlanie menu pomocy.

REC: Nagrywanie aktualnie oglądanego programu na dysku USB HDD/DVR*

EXIT (Włącznik)/+/- Czujnik pilota zdalnego sterowania / Czujnik światła / Dioda LED Wbudowany mikrofon*

/ LED Aby włączyć wbudowany mikrofon, naciśnij przycisk (MIC) na pilocie i wykonaj polecenia wyświetlone na ekranie. *1 Czujnik światła działa w ciemności i włącza podświetlenie przycisków pilota. Wbudowane podświetlenie można wyłączyć.*2 Tylko model RMF-TX611E. Aby zobaczyć nazwę mode lu pilota, otwórz pokrywę pilota w celu zapoznania się z etykietą.*3 Wyłącznie w przypadku niektórych regionów/ ajów/modeli telewizorów/języków.*4 Asystent Google lub wyszukiwanie głosowe wyma ga połączenia z Internetem.*5 Ustawienie [Konfiguracja dekodera] jest wymagane.*6 Skrót dostępności jest dostępny przez naciśnięcie i rzytrzymanie przycisku (Wyciszanie).*7 Pobór mocy w trybie czuwania wzrośnie, ponieważ o włączeniu funkcji wbudowany mikrofon będzie stale w trybie nasłuchiwania. Montaż telewizora na ścianie Używanie opcjonalnego Uchwytu ściennego (SU-WL450)* (nie należy do wyposażenia) Do klientów: Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu. Do dystrybutorów firmy Sony i licencjonowanych wykonawców: Zwracać uwagę na bezpieczeństwo podczas montażu, k onserwacji okresowej i sprawdzania tego produktu. Informacje dotyczące montażu przy użyciu uchwyt ścienny Instrukcja obsługi tego telewizora zawiera czynności przygo towania telewizora do zawieszenia na ścianie. Aby uzyskać instrukcje montażu Uchwytu ściennego, zobacz Informacje dotyczące montażu (Uchwyt ścienny) na stronie produktu swojego modelu telewizora. https://www.sony.eu/support Przygotowanie do montażu na ścianie Należy upewnić się, że podstawa jest dołączona przez mont ażem telewizor na ścianie, odnosząc się do Przewodnik ustawień.

Dodatkowe informacje można znaleźć w Przewodniku pomocniczym.C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\12PL\FY20\5014725111_12PL.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

• Przed podłączeniem przewodów należy przygotować telewizor do zamontowania Uchwytu ściennego.

• Postępuj zgodnie z instrukcjami dostarczonymi z Uchwytem ściennym dla danego modelu. Do zamontowania tego telewizora wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora.

• Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.

• Śruby do uchwyt ścienny nie są objęte dostawą.

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.

• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: Uchwyt ścienny SU-WL450

• Podczas montażu Uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej Uchwytu ściennego. Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

• Nieużywane śruby i podstawę należy przechowywać w bezpiecznym miejscu z przeznaczeniem do zamontowania w przyszłości. Śruby należy przechowywać poza zasięgiem dzieci.
• Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora. Odkręć śruby z tylnego panelu telewizora. Rozwiązywanie problemów W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności. 1 Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie przez pięć sekund. Telewizor zostanie uruchomiony. Jeżeli telewizor nie włącza się, spróbuj odłączyć przewód zasilania sieciowego. Naciśnij przycisk zasilania na telewizorze, a następnie go zwolnij. Poczekaj dwie minuty i podłącz przewód zasilający. 2 Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie. 3 Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania. Firma Sony zaleca aktualizację oprogramowania telewizora. Aktualizacje oprogramowania zwierają nowe funkcje i ulepszenia wydajności. 4 Odwiedź stronę wsparcia firmy Sony (informacje podane na końcu niniejszej instrukcji). Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze. Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie. Pilot nie działa.

Zapomniano hasła do blokady rodzicielskiej.

• Wprowadź numer 9999 jako kod PIN i wprowadź nowy PIN. Dane techniczne System System panelu: Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED System TV: W zależności od kraju/wybranego regionu/modelu telewizora Analogowy: B/G, D/K, I Cyfrowy: DVB-T/DVB-C/DVB-T2*

: DVB-S/DVB-S2 System kolorów: PAL/SECAM/NTSC3.58 (tylko wideo)/NTSC4.43 (tylko wideo) Zakres kanałów: W zależności od kraju/ wybranego regionu/modelu telewizora Analogowy: UHF/VHF/kabel Cyfrowy: UHF/VHF/kabel Satelita*

: częstotliwość 950-2 150 MHz Wyjście dźwięku: 10 W + 10 W Technologia bezprzewodowa Protokół IEEE 802.11a/b/g/n/ac Bluetooth® wer. 4.2 Pasma częstotliwości Gniazda wejścia/wyjścia Antena/kabel 75-omowa antena zewnętrzna VHF/UHF Antena satelitarna*

Żeńskie złącze typu F, 75 omów. DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494. / AV IN Wejście wideo/audio (mini jack) HDMI IN 1/2/3/4 (obsługuje rozdzielczość 4K, Zgodność z HDCP 2.3) Wideo: 4096 × 2160p (50, 60 Hz)*

Audio: W trybie eARC (Enhanced Audio Return Channel) Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy. Z wyjątkiem trybu eARC 5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/ 96/176,4/192 kHz 16/20/24 bity, Dolby Audio, Dolby Atmos, DTS eARC/ARC (Enhanced Audio Return Channel/ Audio Return Channel) (tylko HDMI IN 3)*

W trybie eARC Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy. W trybie ARC Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Audio, DTS) (mini jack stereo) Słuchawki 1, 2, 3 (HDD REC)*

Port urządzeń USB (Dysk twardy USB 3 dla funkcji REC) Porty USB 1 i 2 obsługują standard High Speed USB (USB 2.0) Port USB 3 obsługuje standard Super Speed USB (USB 3.1 Gen 1) Gniazdo CAM (moduł dostępu warunkowego) LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.) Aby uzyskać więcej informacji o rozwiązywaniu problemów, patrz Przewodnik pomocniczy. Zakres częstotliwości Moc wyjściowa Bezprzewodowa sieć LAN (TV) 2 400-2 483,5 MHz 5 150-5 250 MHz 5 250-5 350 MHz 5 470-5 725 MHz 5 725-5 850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (TV) 2 400-2 483,5 MHz < 10,0 dBm Bluetooth® (Pilot) 2 400-2 483,5 MHz < 10,0 dBmC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\12PL\FY20\5014725111_12PL.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Moc, karta produktu i inne Wymagania dotyczące zasilania 220 V – 240 V (prąd zmienny), 50 Hz Klasa efektywności energetycznej KD-85XH95xx: B KD-49XH95xx: B Wielkość ekranu (przekątna) (ok.) KD-85XH95xx: 214,8 cm / 85 cali KD-49XH95xx: 123,2 cm / 49 cali Pobór mocy W trybie [Standardowy] KD-85XH95xx: 282 W KD-49XH95xx: 119 W W trybie [Żywy] KD-85XH9505: 438 W KD-49XH9505: 203 W Roczne zużycie energii*

KD-85XH95xx: 391 kWh rocznie KD-49XH95xx: 165 kWh rocznie Pobór mocy w trybie czuwania*

0,50 W (27 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach) Rozdzielczość ekranu 3 840 punktów (w poziomie) × 2 160 linii (w pionie) Wartości znamionowe wyjścia USB 1/2 maks. 5 V , 500 mA USB 3 maks. 5 V , 900 mA Wymiary (przybliżone) (szer. × wys. × gł.) (cm) z podstawą (bez podstawy) KD-85XH95xx: 191,0 × 117,9 × 41,2 (191,0 × 109,9 × 7,4) KD-49XH95xx: 109,3 × 69,9 × 26,1 (109,3 × 62,9 × 6,9) Waga (przybliżona) (kg) z podstawą (bez podstawy) KD-85XH95xx: 49 (46) KD-49XH95xx: 14,4 (13,3) Inne Wyposażenie dodatkowe Uchwyt ścienny: SU-WL450 Temperatura robocza: 0 ºC – 40 ºC Wilgotność robocza: 10 % – 80 % wilgotności względnej (bez kondensacji) *1 Nie wszystkie modele telewizorów są wyposażone w technologię DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej. *2 W przypadku podłączenia do wejścia z

ozdzielczością 4 096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlać rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2]. *3 Aby obsługiwać prędkość przesyłu 18 Gb/s, ustaw opcję [Format sygnału HDM I] na [Ulepszony format]. *4 Aby uzyskać szczegółowe informacje, zobacz

rzewodni k pomocniczy online. *5 Podłącz zestaw audio do HDMI IN 3, aby

oprow adzić dźwięk telewizora do zestawu audio. *6 Wyłącznie w przypadku niektórych regionów/

ajów/modeli tele wizora. *7 Zużycie energii w kWh rocznie, w oparciu o wylicz enie zużycia ener gii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. *8 Podany pobór mocy w trybie czuwania jest osiągany po zak ończ eniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. *9 Pobór mocy w trybie czuwania wzrośnie przy poł ączen iu telewizora z siecią. Uwaga

• Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego.

• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

• Mogą być wymagane subskrypcje usług i aplikacji, a pod czas korzystani a z Asystenta Google mogą obowiązywać dodatkowe warunki i / lub opłaty. Informacje dotyczące telewizji cyfrowej

• Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi.

• Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG -2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie można zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu. PLC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\12PL\FY20\5014725111_12PL.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Informacje dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories. Wyprodukowano na licencji Dolby Laboratories. Dokumenty poufne, niepublikowane. Copyright © 2012-2018 Dolby Laboratories. Wszystkie prawa zastrzeżone.

• Gracenote, logo i logotyp Gracenote oraz logo „Powered by Gracenote“ są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote, Inc. w USA oraz innych krajach.

• Google, Google Play, Chromecast, YouTube, Android TV i inne powiązane oznaczenia oraz logo są znakami towarowymi firmy Google LLC.

• W kwestii informacji na temat patentów DTS należy skorzystać z witryny http:// patents.dts.com. Produkowane na licencji DTS, Inc. DTS, Symbol oraz DTS i Symbol razem, i Digital Surround są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy DTS, Inc. w Stanach Zjednoczonych i/lub innych krajach. © DTS, Inc. Wszystkie prawa zastrzeżone.

• Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc.

• DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem.

• TUXERA jest zastrzeżonym znakiem towar owym firmy Tuxera Inc. w USA i innych krajach.

• Wszystkie inne znaki towarowe są własnością ich właścicieli.C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\13CZ\FY20\5014725111_13CZ.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)
