MANUALE UTENTE KD55XH9505 SONY

• Prima di mettere in funzione il televisore, leggere le “Avvertenze sulla sicurezza”.
• Leggere la documentazione di sicurezza in dotazione per ult eriori informazioni sulla sicurezza.• Le immagini e le illustrazioni utilizzate nella Guida all’installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.• La “xx” che compare nel nome del modello corrisponde a un odice numerico legato al design, al colore o al sistema TV. Ubicazione della targhetta di identificazione Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del televisore o sull’imballo. NOTA IMPORTANTE Nota per le apparecchiature radio Il fabbricante, Sony Corporation, dichiara che i tipi di apparecchiatura radio KD-85XH9505, KD-49XH9505 sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.compliance.sony.eu/Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE.Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l’autorizzazione all’uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :la restrizione della banda 5.150 - 5.350 MHz si limita esclusivamente al funzionamento in interni. Avvertenze sulla sicurezza Installazione/Impostazione Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni. Installazione
• Il televisore deve essere installato in prossimità di una presa di corrente facilmente accessibile.• Posizionare il televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.• Installare il televisore in una posizione che non permetta di tir arlo, spingerlo o rovesciarlo.• Installare il televisore in modo che il relativo supporto da tavolo non sporga dal supporto del televisore (non in dotazione). Se il supporto da tavolo sporge dal supporto del televisore, il televisore potrebbe rovesciarsi o cadere e causare danni alle persone o al televisore stesso. Informazioni sui manuali Questo televisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri. Guida di installazione

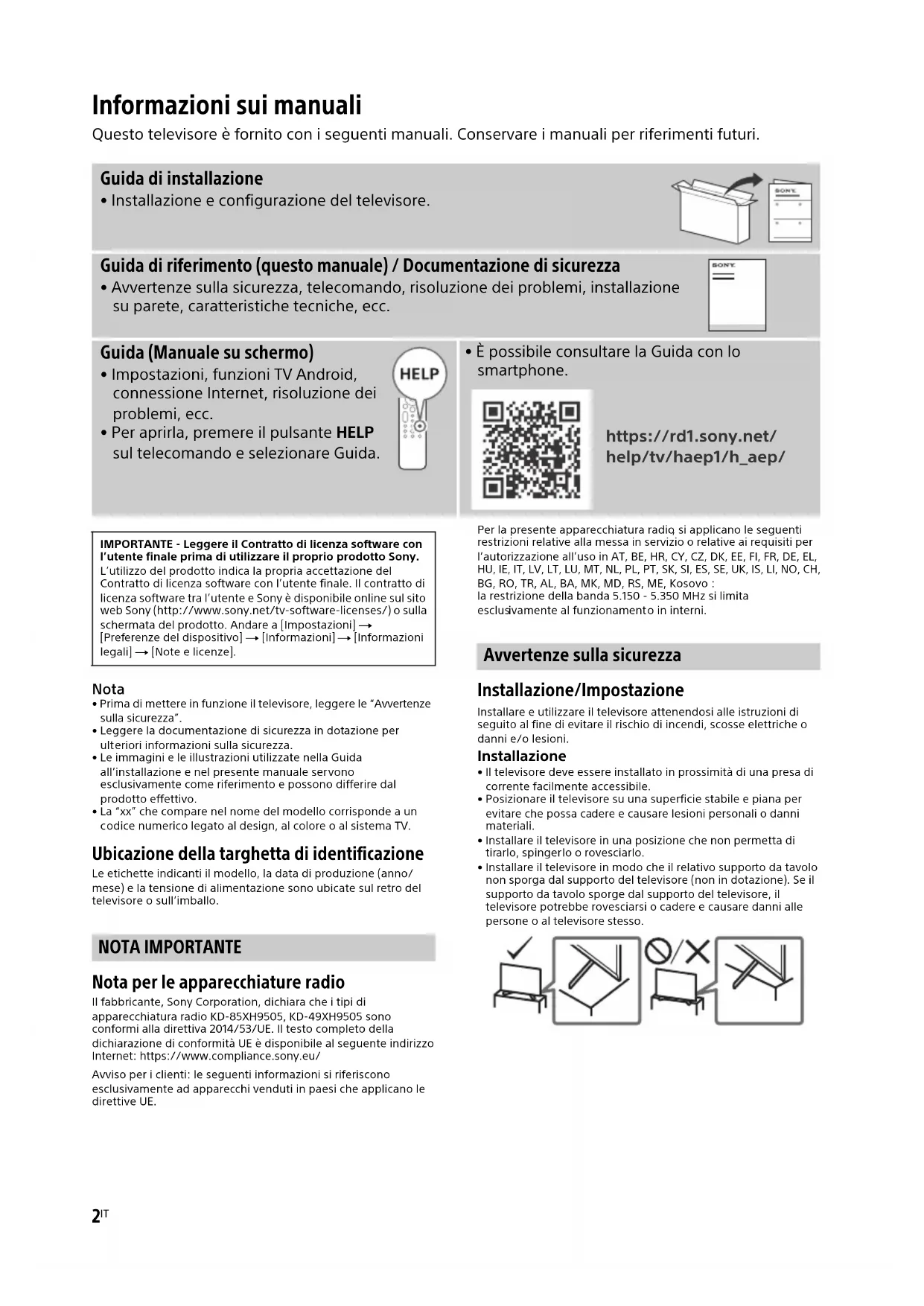

• Installazione e configurazione del televisore. Guida di riferimento (questo manuale) / Documentazione di sicurezza

• Avvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installazione su parete, caratteristiche tecniche, ecc. Guida (Manuale su schermo)

• Impostazioni, funzioni TV Android, connessione Internet, risoluzione dei problemi, ecc.

• Per aprirla, premere il pulsante HELP sul telecomando e selezionare Guida.

• È possibile consultare la Guida con lo smartphone. https://rd1.sony.net/ help/tv/haep1/h_aep/ IMPORTANTE - Leggere il Contratto di licenza software con l’utente finale prima di utilizzare il proprio prodotto Sony. L’utilizzo del prodotto indica la propria accettazione del Contratto di licenza software con l’utente finale. Il contratto di licenza software tra l’utente e Sony è disponibile online sul sito web Sony (http://www.sony.net/tv-software-licenses/) o sulla schermata del prodotto. Andare a [Impostazioni] t [Preferenze del dispositivo] t [Informazioni] t [Informazioni legali] t [Note e licenze].C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\07IT\FY20\5014725111_07IT.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Trasporto• Prima di trasportare il televisore, scollegare tutti i cavi.• Per trasportare un televisore di grandi dimensioni sono necessarie due o più persone (tre o più persone per KD-85XH95xx).• Quando si trasporta il televisore manualmente, sostenerlo come strato sotto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.KD-85XH95xxKD-49XH95xx• Durante il trasporto, non sottoporre il televisore a urti o brazioni eccessive.• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell’imballaggio originale.Prevenzione delle cadute Telecomando e televisore La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della regione/del paese/del modello del televisore. (Microfono): Utilizzare l’Assistente Google*

. Per suggerimenti su come controllare il televisore premere il pulsante (Microfono) e pronunciare la frase “menù aiuto”.*

//// : Navigazione e selezione nel menu su schermo. TV: Visualizzare la lista canali del televisore o commutare per inserire.

(Standby TV) Tasti numerici / (Info/Mostra testo): Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesiti nel Televideo. (Televideo): Consente di visualizzare le informazioni del Televideo. Google Play / NETFLIX*

8 mm – 12 mmVite M6 (non in dotazione)Vite (non in dotazione)Cavo (non in dotazione)1,5 N·m{15 kgf·cm}

MIC / Sensore di luce*

GUIDE/ : Visualizzare la guida programmi digitali del televisore o il ricevitore cavo/satellite*

(Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc. (Impostazioni rapide): Consente di visualizzare le Impostazioni rapide. BACK/ HOME +/– (Volume) (Salto) (Disattivazione audio)*

CH +/–//: Selezionare il canale o la pagina successiva () / precedente (). AUDIO: Consente di selezionare l’audio di una sorgente multilingue o dual (a seconda della sorgente del programma). (Impostazione Sottotitoli) HELP: Consente di visualizzare il menu Guida.

REC: Consente di registrare il programma attualmente visualizzato sull’USB HDD/ DVR*

EXIT (Accensione)/+/- Sensore del telecomando / Sensore di luce / Indicatore LED Microfono integrato*

/ LED Per abilitare il microfono integrato, premere il pulsante (MIC) sul telecomando e seguire le istruzioni sullo schermo. *1 Il sensore luce funziona quando viene utilizzato al buio e si accendono i pulsanti del telecomando. La retroilluminazione integrata può essere spenta.*2 Solo RMF-TX611E. Per vedere il nome del modello del telecomando, aprire il coperchio del telecomando e vedere l'etichetta sul telecomando.*3 Solo per alcune regioni/Paesi/modelli TV/lingue.*4 L’Assistente Google o la Ricerca vocale richiedono una connessione a Internet.*5 È necessaria l’impostazione [Configurazione del cevitore cavo/satellite].*6 Il collegamento rapido all’accesso è disponibile remendo e tenendo premuto (Disattivazione audio).*7 Il consumo energetico in standby aumenta perché il micr ofono integrato è sempre in ascolto quando è abilitato. Installazione del televisore a parete Uso della staffa di montaggio a parete opzionale (SU-WL450)* (non in dotazione) Per i clienti: Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l’installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l’installazione personalmente. Per i rivenditori e installatori Sony: Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione periodica e controllo del prodotto. Informazioni di installazione per la staffa di montaggio a parete Il p resente manuale d’uso fornisce solo le fasi di preparazione del te levisore in vista dell’installazione a parete. Per istruzioni sull’installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del televisore. https://www.sony.eu/support

Preparazione per l’installazione a parete Verifica di fissare il piedistallo prima di installare la TV a parete, facendo riferimento alla Guida di installazione.

• Prima di collegare i cavi, occorre preparare il TV per l’installazione della staffa di montaggio a parete.

• Attenersi alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l’installazione di questo televisore è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del televisore.

• Affidare perciò il fissaggio a parete di questo prodotto a personale qualificato che dovrà garantire la massima sicurezza dell’installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta.

• Le viti per la staffa di montaggio a parete non sono in dotazione.

• Per l’installazione a parete rivolgersi esclusivamente a personale qualificato.

• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, come ad esempio: Staffa di montaggio a parete SU-WL450

• Fissare la staffa di montaggio a parete al televisore utilizzando esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell’illustrazione, misurate dalla superficie di fissaggio della staffa di montaggio a parete. Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L’uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.

• Conservare il piedistallo e le viti non utilizzate del TV in un luogo sicuro per un eventuale uso futuro. Tenere le viti fuori dalla portata dei bambini.
• Solo per alcune Regioni / Paesi / Modelli TV. Rimuovere le viti dal retro del televisore. Risoluzione dei problemi Per risolvere problemi come: assenza di immagine, assenza di suono, immagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni. 1 Riavviare il televisore premendo il pulsante di accensione sul telecomando per circa cinque secondi. Il televisore si riavvia. Se il televisore non si ripristina, provare a scollegare il cavo di alimentazione. Quindi premere il pulsante d’accensione sul televisore e rilasciarlo. Attendere due minuti, quindi inserire la spina del cavo di alimentazione nella rete elettrica. 2 Consultare il menu Guida premendo il tasto HELP sul telecomando. 3 Connettere il televisore a Internet ed eseguire l’aggiornamento del software. Sony consiglia di mantenere aggiornato il software del televisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni. 4 Visitare il sito web di assistenza Sony (informazioni fornite in calce a questo manuale). Alla prima accensione, o dopo un periodo d’inattività, è possibile che il televisore non si accenda immediatamente anche se si preme il tasto di accensione sul telecomando oppure sul televisore. L’inizializzazione del sistema necessita di un po’ di tempo. Attendere circa un minuto, quindi riprovare. 8 mm – 12 mmVite (M6)Staffa di montaggio a pareteCoperchio posteriore del televisore ITC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\07IT\FY20\5014725111_07IT.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Il telecomando non funziona.

• Sostituire le batterie. La password di blocco parentale è stata dimenticata.

• Inserire 9999 come PIN e inserire il nuovo PIN. Caratteristiche tecniche Sistema Tipo di pannello: Pannello LCD (cristalli liquidi), Retroilluminazione a LED Sistema TV: In base al paese/regione seleziona/ al modello del televisore Analogico: B/G, D/K, I Digitale: DVB-T/DVB-C/DVB-T2*

: DVB-S/DVB-S2 Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video) Gamma di sintonia: In base al paese/regione seleziona/al modello del televisore Analogico: UHF/VHF/TV via cavo Digitale: UHF/VHF/TV via cavo Satellite*

: Frequenza IF 950-2.150 MHz Uscita audio: 10 W + 10 W Tecnologia wireless Protocollo IEEE 802.11a/b/g/n/ac Bluetooth® Versione 4.2 Bande di frequenza Prese di ingresso/uscita Antenna/Tv via cavo Terminale esterno 75 ohm per VHF/UHF Antenna satellitare*

Connettore di Tipo F Femmina, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, Distribuzione via cavo singolo EN50494. / AV IN Ingresso audio/video (mini jack) HDMI IN 1/2/3/4 (supporta risoluzione 4K, Compatibile HDCP 2.3) Video: 4096 × 2160p (50, 60 Hz)*

In modalità eARC Per i dettagli, consultare la Guida. In modalità ARC PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS DIGITAL AUDIO OUT (OPTICAL) Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS) (Mini jack stereo) Cuffie 1, 2, 3 (HDD REC)*

Porta del dispositivo USB (dispositivo USB HDD 3 per funzione REC) Le porte USB 1 e 2 supportano USB High Speed (USB 2.0) La porta USB 3 supporta USB Super Speed (USB 3.1 Gen 1) Alloggiamento CAM (modulo ad accesso condizionato) LAN Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.) Per ulteriori informazioni sulla risoluzione dei problemi, fare riferimento alla Guida. Gamma di frequenza Potenza in uscita LAN wireless (TV) 2.400-2.483,5 MHz 5.150-5.250 MHz 5.250-5.350 MHz 5.470-5.725 MHz 5.725-5.850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (TV) 2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Telecomando) 2.400-2.483,5 MHz < 10,0 dBmC:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\07IT\FY20\5014725111_07IT.fm master page: Right KD-85XH95xx / 49XH95xx 5-014-725-11(1)

Potenza, caratteristiche prodotto e altro Requisiti d’alimentazione 220 V – 240 V CA, 50 Hz Classe di efficienza energetica KD-85XH95xx: B KD-49XH95xx: B Dimensioni schermo (diagonale) (circa) KD-85XH95xx: 214,8 cm / 85 pollici KD-49XH95xx: 123,2 cm / 49 pollici Potenza assorbita In modalità [Standard] KD-85XH95xx: 282 W KD-49XH95xx: 119 W In modalità [Brillante] KD-85XH9505: 438 W KD-49XH9505: 203 W Consumo energetico annuo*

0,50 W (27 W durante la modalità di aggiornamento software o della Guida TV elettronica) Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee

(verticale) Valori nominali uscita USB 1/2 5 V , 500 mA MAX USB 3 5 V , 900 mA MAX Dimensioni (circa) (l × a × p) (cm) con piedistallo (senza supporto da tavolo) KD-85XH95xx: 191,0 × 117,9 × 41,2 (191,0 × 109,9 × 7,4) KD-49XH95xx: 109,3 × 69,9 × 26,1 (109,3 × 62,9 × 6,9) Peso (circa) (kg) con piedistallo (senza supporto da tavolo) KD-85XH95xx: 49 (46) KD-49XH95xx: 14,4 (13,3) Altri Accessori opzionali Staffa di montaggio a parete: SU-WL450 Temperatura di utilizzo: Da 0 ºC a 40 ºC Umidità d’esercizio: Dal 10 % all’80 % di u. r. (in assenza di condensa) *1 Non tutti i televisori dispongono di tecnologia DVB-T2 o DVB-S/S2 o di terminale antenna satellitare. *2 Se la risoluzione di ingresso è 4096 × 2160p e

ormato Im magine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2]. *3 Per supportare 18 Gbps, impostare [Formato segnale

MI] su [Forma to avanzato]. *4 Per i dettagli, fare riferime nto alla Guida online. *5 C ollegare il sistema audio a HDMI IN 3 per dirigere l’audio del te levisore verso il sistema audio. *6 Solo per alcune Regioni / Paesi / Modelli TV. *7 Consumo energetico annuale in kWh, basato sulla potenza assor bita di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore. *8 Il valore dell’assorbimento di potenza specificato in

odalità standby viene r aggiunto dopo alcuni minuti dallo spegnimento, cioè dopo che il televisore avrà terminato tutti i processi interni. *9 Quando la TV è connessa alla rete Internet, la

tenza as sorbita in modalità standby aumenta. Nota

• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.

• Design e caratteristiche tecniche sono soggetti a

odifiche sen za preavviso.

• Potrebbero essere richiesti abbonamenti ai servizi e alle applicazioni e po trebbero essere applicati termini, condizioni e/o costi aggiuntivi quando si usa l’Assistente Google. Note sul funzionamento della TV Digitale

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.

• Questo televisore supporta trasmissione digitale con i codec MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell’operatore/ del servizio, che potrebbero cambiare nel tempo. Informazioni sui marchi

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e il simbolo della doppia D sono marchi di Dolby Laboratories. Prodotto su licenza di Dolby Laboratories. Opere riservate non pubblicate. Copyright © 2012-2018 Dolby Laboratories. Tutti i diritti riservati.

• Gracenote, il logo e il logotipo Gracenote, nonché il logo “Powered by Gracenote” sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri paesi.

• Google, Google Play, Chromecast, YouTube, Android TV e altri loghi e marche correlati sono marchi di Google LLC.

• Per i brevetti DTS, consultare il sito http:// patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il Simbolo, DTS e il Simbolo insieme, nonché Digital Surround sono marchi di fabbrica registrati o marchi di fabbrica di DTS, Inc. negli Stati Uniti e/o in altri Paesi. © DTS, Inc. Tutti i diritti riservati.

• Netflix è un marchio registrato di Netflix, Inc.

• DiSEqC™ è un marchio di fabbrica di EUTELSAT. Questo televisore supporta DiSEqC

1.0 ma non è progettato per il controllo di

antenne motorizzate.

• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.

• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.C:\Users\CHAILING_2\Desktop\SBH2_SBL2\EU\ML\08SV\FY20\5014725111_08SE.fm master page: Left KD-85XH95xx / 49XH95xx 5-014-725-11(1)
