Produkttyp	Slagskruvmejsel utan sladd
Varumärke	Stanley
Modell	FMC645
Märkspänning	18 V likström
Tomgångshastighet	0 - 2900 varv/min
Slagfrekvens	0 - 3100 slag/min
Maximalt vridmoment	180 Nm (PTI)
Chuckkapacitet	6 mm (sexkant)
Chucktyp	Snabbchuck
Vikt	1.2 kg
Batterityp	Li-jon
Kapacitet för kompatibla batterier	1,5 Ah, 2,0 Ah, 4,0 Ah
Laddare	Ingångsspänning 230 V växelström, utgångsspänning 18-20 V likström, ström 2 A
Laddtid	45 - 120 minuter
Ljudtrycksnivå	96 dB(A)
Ljudeffektnivå	107 dB(A)
Vibration	14,5 m/s² (skruvning med slag)
Huvudfunktioner	Hastighetsreglage, fram/back, arbetslampa, laddningsindikator
Säkerhet	Laddarens dubbelisolation, överbelastningsskydd
Användning	Skruvning och justering av skruvar, för proffs och hemmafixare
Underhåll och rengöring	Regelbunden rengöring av ventilationsöppningar, använd inte lösningsmedel
Garanti	12 månader

Vanliga frågor - FMC645 STANLEY

Hur laddar jag batteriet till Stanley FMC645 ?

Sätt i batteriet i laddaren tills det klickar på plats. Anslut laddaren till ett vägguttag (230 V). Laddningsindikatorn blinkar grönt långsamt under laddning och lyser sedan fast när batteriet är fullt. Laddtiden är cirka 45 till 120 minuter beroende på batterimodell.

Vad gör jag om laddningsindikatorn blinkar rött snabbt?

Snabbt rött blinkande indikerar ett defekt batteri eller överhettning. Sätt i batteriet igen. Om problemet kvarstår, prova med ett annat batteri. Om det nya laddas normalt ska det första batteriet återvinnas. Om laddaren inte fungerar med något batteri, låt den kontrolleras av en auktoriserad serviceverkstad.

Hur monterar och tar jag bort ett borr eller ett bits?

Ställ fram/back-omkopplaren i mittläget för att låsa verktyget. Dra och håll chuckkragen bort från verktygets framsida. Sätt in borrskaftet i chucken. Släpp kragen för att låsa tillbehöret. För borttagning, gör omvänt. Använd endast slagborrhylsor.

Hur vänder jag rotationsriktningen?

Tryck fram/back-omkopplaren åt vänster för medurs rotation (dragning), åt höger för moturs rotation (lossning). Sätt omkopplaren i mittläget för att låsa avtryckaren.

Vilket maximalt vridmoment kan slagskruvmejseln uppnå?

Det maximala vridmomentet är 180 Nm (PTI-värde). Observera: Detta verktyg är ingen momentnyckel. För exakt åtdragning, använd en momentnyckel efter skruvning.

Kan jag använda batterier från andra märken?

Nej, använd endast kompatibla Stanley Fat Max-batterier (modeller FMC685L, FMC687L, FMC688L). Användning av andra batterier kan orsaka skador eller brand.

Hur rengör jag verktyget?

Ta bort batteriet före underhåll. Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Rengör motorutrymmet med en fuktig trasa utan lösningsmedel. Öppna chucken och avlägsna damm genom att knacka.

Vad är batteriets livslängd?

Livslängden varierar beroende på användning och underhåll. För att maximera livslängden, ladda batteriet varje vecka och förvara det inte urladdat. Li-jon-batterier kan klara flera hundra cykler om de används inom rekommenderat temperaturintervall (10 °C till 40 °C).

Är verktyget lämpligt för professionellt bruk?

Ja, Stanley FMC645 är designad för både proffs och privatpersoner. Den erbjuder ett högt vridmoment på 180 Nm och variabel hastighet. Följ säkerhetsföreskrifterna och använd skyddsutrustning (skyddsglasögon, hörselskydd).

Vad gör jag om jag förlorat bruksanvisningen?

Ladda ner bruksanvisningen gratis i PDF-format från notice-facile.com eller Stanleys europeiska webbplats. Du kan också kontakta serviceavdelningen för att få en kopia.

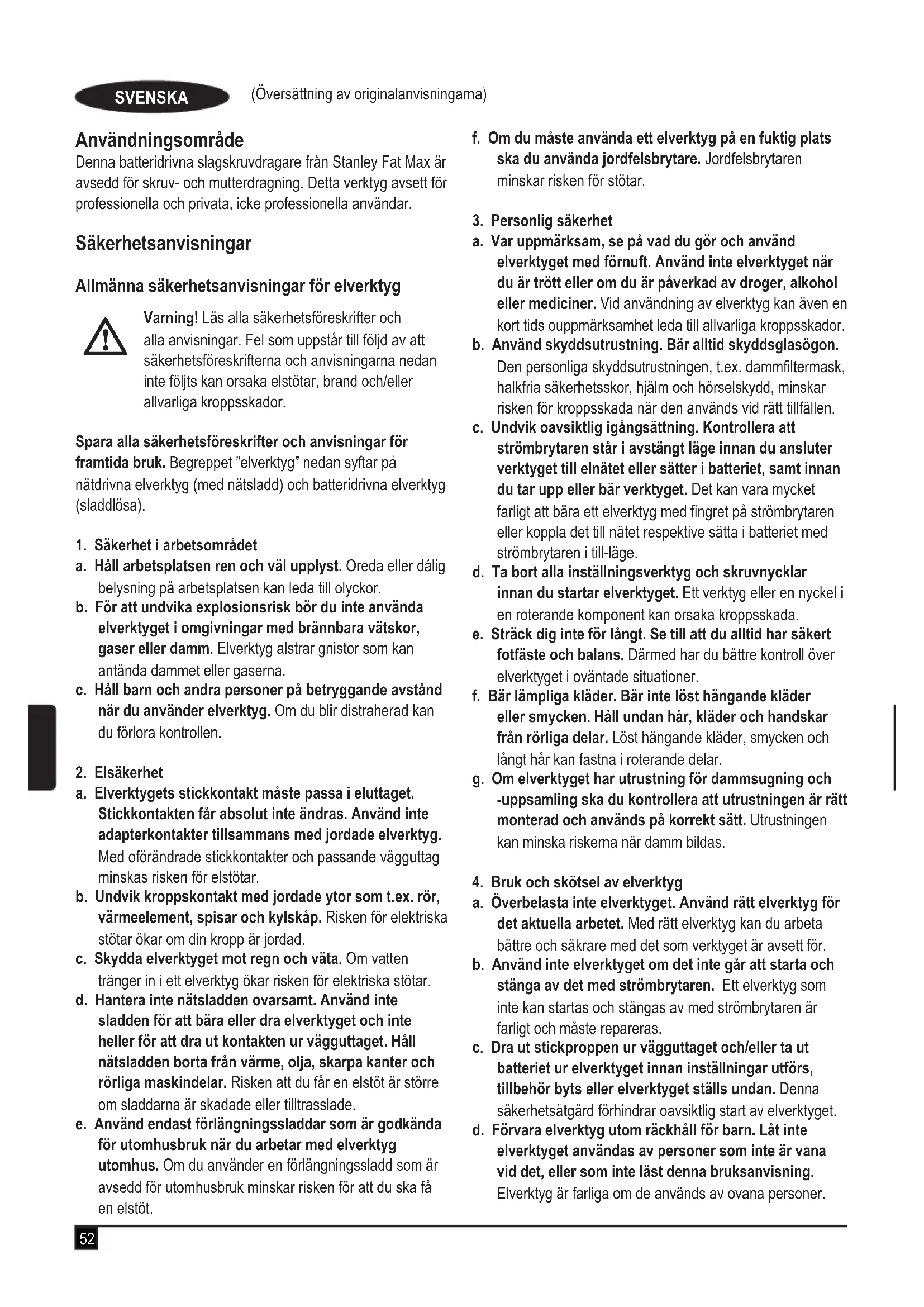

BRUKSANVISNING FMC645 STANLEY

Denna batteridrivna slagskruvdragare från Stanley Fat Max är avsedd för skruv- och mutterdragning. Detta verktyg avsett för professionella och privata, icke professionella användar.

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Fel som uppstår till följd av att säkerhetsföreskrifterna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "elverktyg" nedan syftar på nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsplatsen ren och väl upplyst. Oreda eller dålig belysning på arbetsplatsen kan leda till olyckor.

b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna.

c. Håll barn och andra personer på betryggande avständ när du använder elverktyg. Om du blir distraherad kan du förlora kontrollen.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera inte nätsladden ovarsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt.

f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för stötar.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Vid användning av elverktyg kan även en kort tids ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammfiltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan orsaka kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. Därmed har du bättre kontroll över elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan här, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt här kan fastna i roterande delar.

g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen kan minska riskerna när damm bildas.

1. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för.

b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och måste repareras.

c. Dra ut stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna säkerhetsåtgård förhindrar oavsiktlig start av elverktyget.

d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av ovana personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på felaktigt sätt kan farliga situationer uppstå.

1. Användning och skötsel av elverktyg

a. Ladda endast med hjälp av den laddare som tillverkaren rekommenderar. En laddare som passar till en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort.

b. Använd elverktyget endast med batterier som är speciellt avsedda för ändamålet. Användning av andra batterier kan leda till personskador eller eldsvåda.

c. När batteriet inte används ska du hålla det åtskiljt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda.

d. Om batteriet hanteras ovarsamt kan det tränga ut vätska från batteriet. Undvik kontakt med vätskan. Om du ändå råkar komma i kontakt med vätskan ska du skölja med vatten. Uppsök läkare om du får vätskan i ögonen. Batterivätska kan orsaka irritation eller brännskador.

1. Service

a. Elverktyget ska bara repareras av utbildade reparatörer och med originalreservdelar. Detta säkerställer att elverktyget förblir säkert.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för slagskruvdragare

- Bär hörselskydd när du använder slagborrmaskiner. Om du utsätts för höga ljud kan din hörsel bli nedsatt.

- Använd de extrahandtag som medföljer verktyget. Om du förlorar kontrollen över verktyget kan du skada dig själv eller andra.

• Håll verktyget i de isolerade greppytorna vid arbete där fästanordningen riskerar att komma i kontakt med dolda elledningar.. Om fästanordningar får kontakt med strömförande ledningar kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.
• Fäst arbetsstycket vid ett stabilt underlag med tvingar eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen.
• Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med verktyget.
• Användningsområdet beskrivs i den här bruksanvisningen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgård än de som rekommenderas i den här bruksanvisningen utförs med verktyget, kan personer och/eller egendom skadas.

Varning! slagskruvdragare är inte momentnycklar. Använd inte det här verktyget för att dra åt fästanordningar till ett angivet vridmoment. En särskild, kalibrerad enhet för mätning av vridmoment som en momentnyckel ska användas när för liten åtdragning eller för stor åtdragning av fästanordningar kan leda till att fogen brister.

Säkerhet för andra

• Apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med verktyget.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v.

Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
- Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.
♦ Skador på hörseln.

SVENSKA

(Översättning av originalanvisningarna)

- Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande symboler finns på verktyget:

Varning! Läs bruksanvisningen före användning för att minska risken för olyckor.

Ytterligare säkerhetsinstruktioner för batterier och laddare

Batterier

◆ Försök aldrig att öppna batterierna.
◆ Utsätt inte batteriet för vatten.
- Förvara inte på platser där temperaturen kan bli högre än 40 °C.
◆ Ladda endast vid temperaturer mellan 10 °C och 40 °C.
- Ladda endast med hjälp av laddare som medföljer verktyget.
- Följ instruktionerna som anges i avsnittet "Miljö" när du kastar batterierna.

Försök inte ladda skadade batterier.

Laddare

• Laddaren från Stanley Fat Max får bara användas för att ladda batteriet i det verktyg som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.
• Försök aldrig ladda batterier som inte är uppladdningsbara.
• Byt defekta sladdar omgående.
  ◆ Utsätt inte laddaren för vatten.
  ◆ Öppna inte laddaren.
  ♦ Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning inomhus.

Läs den här bruksanvisningen före användning.

Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätpännningen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad Stanley Fat Max-verkstad för att farliga situationer ska undvikas.

Funktioner

Detta verktyg har några eller samtliga av följande funktioner.

1. Framåt-/bakåtreglage
2. Chuck
3. Chuckhylsa
4. Batteri
5. Bältesklämma
6. LED-arbetsbelysning
7. Magnetisk bitshållare

8. Laddningsstatus

9. Strömbrytare med variabel hastighet

Fig. A

1. Laddare

2. Laddningsindikator

Montering

Varning! Ta ur batteriet innan du sätter ihop verktyget.

Montera och ta bort batteriet (fig. B)

• Sätt i batteriet (5) genom att placera det i linje med kontakten på verktyget. Skjut in batteriet på dess plats och tryck tills batteriet snäpper på plats.
• Ta ur batteriet genom att trycka på lösgörningsknapparna (12) samtidigt som du drar ut batteriet från dess plats.

Montera och ta bort en skruvbit eller hylsa (fig. C)

Verktyget är utrustat med en snabbchuck så att du enkelt kan byta bits.

Varning! Innan du monterar eller tar bort tillbehör ska du kontrollera att verktyget är låst så att du inte råkar sätta på det av misstag.

• Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i mittenläget.
  ♦ Dra och håll chuckhylsan (4) bort från verktygets främre del.
  ◆ Sätt borren (13) i chucken (3).
• Släpp hylsan. Tillbehöret är nu låst på plats.

Obs! Upprepa ovanstående steg för att ta bort biten/hylsan.

Varning! Använd bara slaghylsor. Andra sorters hylsor kan gå sönder och orsaka fara. Inspektera hylsan före användning och se till att det inte är sprickor i den.

Användning

Varning! Låt redskapet arbeta i sin egen takt. Överbelasta det inte.

Ladda batteriet (fig. A)

Batteriet måste laddas innan det används för första gången och sedan varje gång som det inte ger tillräckligt hög effekt för arbeten som annars brukar gå bra. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel.

Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad laddningstemperatur: cirka 24 °C.

Obs! Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C.

Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit.

• Vid laddning av batteriet (5) sätter du det i laddaren (10). Batteriet kan bara placeras i laddaren på ett sätt. Använd inte våld. Se till att batteriet sitter ordentligt i laddaren.
  ◆ Anslut laddaren till vägguttaget.

Laddningsindikatorn (11) börjar blinka grönt (långsamt).

När batteriet är laddat lyser laddningsindikatorn(11) med ett grönt fast sken. Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Indikatorn kommer emellanåt att börja blinka grönt (laddningsläge) eftersom laddaren då och då fyller på batteriets laddning. Laddningsindikatorn (11) lyser när batteriet sitter i laddaren och laddaren är ansluten till ett eluttag.

- Urladdade batterier bör laddas inom en vecka. Om batterierna inte laddas när de är urladdade försämras batteritiden avsevärt.

Lämna batteriet i laddaren

Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat.

Laddardiagnostik

Om laddaren upptäcker ett svagt eller skadat batteri börjar laddningsindikatorn (11) att blinka rött snabbt. Gör så här:

◆ Sätt i batteriet (5) igen.
- Om laddningsindikatorn fortsätter att blinka rött snabbt kan du använda ett annat batteri för att kontrollera om laddningsprocessen fungerar som den ska.
- Om det utbytta batteriet kan laddas utan problem är det gamla batteriet defekt och bör lämnas till ett servicecenter för återvinning.
- Om problemet kvarstår med det nya batteriet bör du ta med laddaren till ett auktoriserat servicecenter.

Obs! Det kan ta upp till 60 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar indikatorn omväxlande rött snabbt och långsamt med en blinkning i varje hastighet.

Välja rotationsriktning (fig. D)

När du drar åt använder du framåtgående (medurs) rörelse. När du lossar använder du bakåtgående (moturs) rörelse.

• Du väljer framåtgående rörelse genom att trycka framåt-/bakåtreglaget (2) åt vänster.
• Du väljer bakåtgående rörelse genom att trycka framåt-/bakåtreglaget åt höger.
• Lås verktyget genom att sätta framåt-/bakåtreglaget i mittenläget.

Skruv-/mutterdragning

• Välj lämplig bit/hylsa för skruven eller muttern som ska dras.
• Välj framåt- eller bakåtgående rörelse enligt beskrivningen ovan.
  ◆ Håll verktyget i linje med fästanordningen.
• Efter åtdragning kontrollerar du vridmomentet med en momentnyckel.

LED-arbetsbelysning

LED-arbetsbelysningen (7) aktiveras automatiskt när strömbrytaren är delvis nedtryckt. LED-arbetsbelysningen lyser när strömbrytaren är delvis nedtryckt, innan enheten startar.

Laddningsindikatorns status

Verktyget är utrustat med en indikator för laddningsstatus. Den visar batteriets laddningsnivå under användning.

◆ Tryck på laddningsindikatorknappen (9).

Råd för optimal användning

Skruvdragning

◆ Använd alltid skruvbits av rätt sort och storlek.
- Om en skruv är svår att dra åt kan du använda lite diskmedel eller tvål som smörjmedel.
- Håll alltid verktyget och skruvbiten i en rät linje i förhållande till skruven.

Underhåll

Detta Stanley Fat Max-verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

Laddaren behöver inget annat underhåll än regelbunden rengöring.

Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den.

◆ Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa.
◆ Rengör käpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel.
- Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan.

Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna Stanley Fat Max-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Stanley Europe samlar in och återvinner uttjänta Stanley Fat Max-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala Stanley Europe-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Stanley Europe-verkstäder samt servicevillkor finns på Internet: www.2helpU.com

Batterier

Låt batteriet laddas ur helt och ta sedan ut det ur verktyget.

♦ Batterier av typerna nickelkadmium (NiCd), nickelmetall-hydrid (NiMH) och litiumjon kan återvinnas. Ta med dem till en auktoriserad verkstad eller en återvinningsstation.

Tekniska data

		FMC645 (H1)
Spänning V	DC	18
Tomgångshastighet Min	-1	0-2900
Slag BPM 0-3100
Max vridmoment(PTI-märkning)	Nm 180
Chuckkapacitet mm 6 (Hex)
Vikt kg 1.2

Laddare		905765**typ. 1	906086**typ. 1
Inspänning	V_AC	230 230
Utspänning V	DC	20 18
Strömstyrka A 2 2
Laddningstid, cirka	min	45 - 120	45 - 120

Batteri		FMC685L	FMC687L	FMC688L
Spänning	V_DC	18	18	18
Kapacitet	Ah	1.5	2.0	4.0
Typ		Li-Ion	Li-Ion	Li-Ion

Ljudnivå enligt EN 60745:

Ljudnivå ( L_pA ) 96 dB(A), osäkerhet (K) 3 dB(A)

Ljudeffekt ( L_WA ) 107 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:

Fastsättning med slagfunktion ( a_h,IS ) 14.5 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

EG-deklaration om överensstämmelse

MASKINDIREKTIV

CE

SLADDLÖSA MUTTERDRAGARE - FMC645

Stanley Europe garanterar att produkterna som beskrivs under "Tekniska data" uppfyller:

2006/42/EG, EN 60745-1, EN 60745-2-2

De här produkterna överensstämmer även med direktiven 2004/108/EG och 2011/65/EU. Mer information får du genom att kontakta Stanley Europe på följande adress eller titta i slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Stanley Europe.

K. Hewitt Vi

Kevin Hewitt

Stanley Europe garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kunder som använder produkten i arbetet. Garantin gäller utöver eventuella avtal- srättigheter för privatkonsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

ETT ÅRS FULL GARANTI

Om din Stanley Fat Max-produkt går sönder på grund av material- och/eller fabrikationsfel inom 12 månader från köpet, åtar sig Stanley Europe att byta ut alla trasiga delar utan kostnad med minsta besvär för kunden eller, efter eget godtycke, utan kostnad byta ut produkten förutsatt att:

• produkten inte har misskötts och har använts enligt bruksanvisningen.
  ◆ produkten har utsatts för normalt slitage.
  ♦ reparationer inte har utförts av personer som inte är auktoriserade reparatörer.
  ◆ inköpskvitto finns.
• Stanley Fat Max-produkten returneras komplett med alla originaldelar

Om du vill göra ett garantianspråk kontaktar du återförsäljaren, letar upp närmaste auktoriserade Stanley Fat Max-verkstad i Stanley Fat Max-katalogen eller kontaktar det lokala Stanley-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Stanley Fat Max-verkstäder samt servicevillkor finns på Internet:www.stanley.eu/3

Bruksområde

1. Sikkerhet i arbeidsområdet

◆ Trykk på ladningsindikatorknappen (9).
