BRUKSANVISNING Delta Inox DI 300 l OSO
8. Demontering av produktet 15
8.1. Demontering.... 15
8.2. Returordning.... 15
1. SIKKERHETSINSTRUKS
3.1 Produkter omfattet av denne instruksen
800 0402 Delta Inox - DI 200 - 1x230V
800 0404 Delta Inox - DI 300 - 1x230V
800 0406 Delta Inox - DI 300 - 3x400V
1.1 Allmän information.... 3
1.2 Säkerhetsinstruktioner för användaren..... 4
1.3 Säkerhetsinstruktioner för installatören..... 4
2. Produktbeskrivning 5
2.1. Produktidentifikation 5
2.2. Användningsområde 5
2.3 CE-märkning.... 5
2.4 Tekniska data.... 5
2.5. ErP data (TDS) ....
5
3. Installationsinstruktioner 6
3.1. Produkter som omfattas av instruktionen 6
3.2. Vad som följer med i leveransen.... 6
3.3. Produktdimensioner.... 6
3.4. Krav på installationsplats 7
3.5. Rörinstallation 8
3.6. Elinstallation.... 10
4. Uppstart första gången 12
4.1. Påfyllning av vatten.... 12
4.2. Påslagning av el.... 12
4.3. Inställning av blandningsventil.... 12
4.4 Kontrollpunkter.... 12
4.5. Tömning av vatten 12
4.6. Leverans till slutanvändare.... 12
5. Bruksanvisning 13
5.1. Inställningar.... 13
5.2. Underhåll 13
6. Felsökning.... 14
6.1. Fel och lösningar 14
7. Villkor för garanti 15
7.1. Garanti och garantiregistrering 15
7.2. Kundservice.... 15
8. Demontering av produkten 15
8.1. Demontering.... 15
8.2. Återvinning.... 15
1. SÄKERHETSINSTRUKTIONER

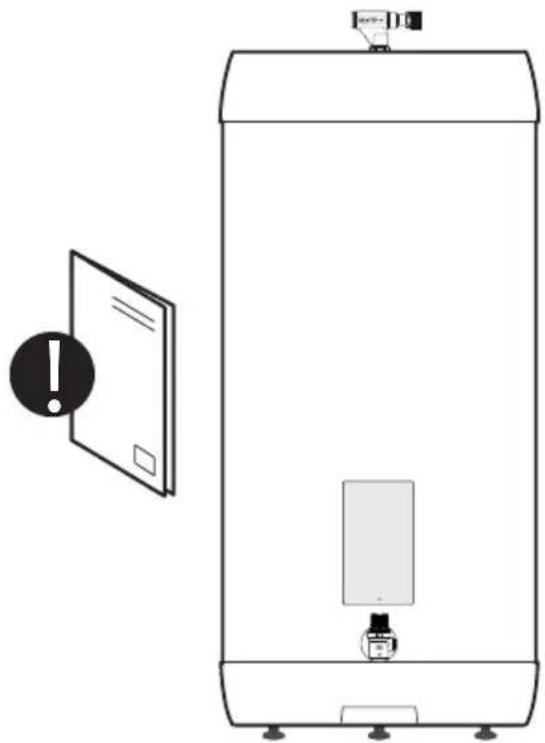

1.1 Allmän information
- Läs noga följande säkerhetsanvisningar innan du installerar, underhåller eller justerar vattenvärmaren.
- Personskada eller materiell skada kan uppstå om produkten inte är monterad eller används på avsett sätt.
- Spara den här handboken och andra relevanta dokument så att de är tillgängliga för framtida användning.
- Tillverkaren förutsätter att de medföljande säkerhets-, drifts- och underhållsinstruktionerna (slutanvändaren) följs, samt att monteringsanvisningarna följs gällande standarder och föreskrifter vid installationstidpunkten (installatör).

Symboler som används i den här bruksanvisningen:
| ⚠️ WARNING | Risk för allvarlig skada eller dödsfall |
| ⚠️ HANTERAS VARSAMT | Risk för mindre eller måttlig skada på person eller egendom |
| ∅ | FÖRBJUDET att göra |
| #! | MÅSTE göras |
1.2 Säkerhetsinstruktioner för användaren
| ⚠️ VARNING | |

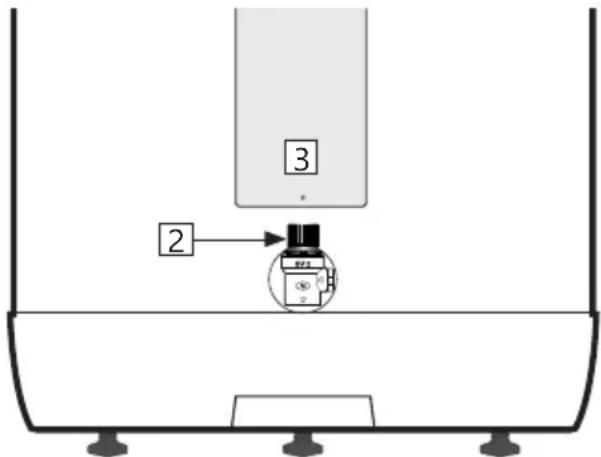

| ∅ | Säkerhetsventilen lopp får INTE förseglas eller anslutas. |
| ∅ | El-locket på produktens framsida får INTE täckas över. |
| ∅ | Produkten får INTE modifieras eller ändras från dess ursprungliga tillständ. |
| ∅ | Barn får INTE leka med produkten och inte befinna sig i närheten av produkten obevakade. |
| ! | Produkten måste fyllas med vatten innan elen ansluts. |
| ! | Underhåll/inställningar får endast utföras av personer över 18 år med tillräcklig kompetens |
| ⚠ HANTERAS VARSAMT | |
| ∅ | Produkten får inte utsättas för frost, övertryck, överspänning eller klorbehandling. Se garantivill-kor. |
| ∅ | Underhåll/inställningar får inte utföras av personer med nedsatt fysisk eller mental förmåga, om inte de har instruerats i hur produkten används av någon som ansvarar för deras säkerhet. |
1.3 Säkerhetsinstruktioner för installatören
| ⚠️ VARNING | |
| ∅ | Säkerhetsventilen lopp får INTE förseglas eller anslutas. |
| ! | Eventuellt överflödesrör från säkerhetsventilen ska vara > 18 mm invändigt, omöjligt att stänga av, samt brott- och frostfritt med avrinning. |
| ! | Den fasta elinstallationen ska användas vid installation i nya bostäder eller vid ändring av existerande elupplägg enligt förordning. Strömkabel med kontaktdon kan användas vid byte av produkten utan ändring av elupplägget. |
| ! | Strömkabeln ska kunna hantera 90 °C. Dragavlastning måste monteras. |
| ! | Produkten måste fyllas med vatten innan elen ansluts. |
| ! | Gällande föreskrifter, standarder och denna monteringsanvisning måste följas. |
| ⚠ HANTERAS VARSAMT | |
| 💡 | Produkten ska placeras i lokaler med avrinning enligt våtrumsnormen/senaste TEK. Alternativt kan auktoriserad vattenstoppsventil med sensor och överflöde från säkerhetsventilen till avrinning monteras. Ansvar för följdskador gäller endast om detta följs. |
| 💡 | Produkten ska monteras lodrätt och vågrätt på golv eller vägg som kan hantera den totala vikten av produkten i drift. Se märkskylt. |
| 💡 | Produkten måste ha ett fritt serviceavständ på 40 cm framför el-locket/10 cm över blandningsventilen. |
2. PRODUKTBESKRIVNING
Din produkts ID finns på märkskylten som sitter på produkten. Märkskylten innehåller information om produkten enligt EN 12897:2016 och EN 60335-2-21, samt annan användbar data. Se förklaring om överensstämmelse på www.osohotwater.com för mer information.
OSO:s produkter är designade och tillverkade enligt:
• Trycktanksstandard EN 12897:2016
• Säkerhetsstandard EN 60335-2-21
- Svetsstandard EN ISO 3834-2
OSO Hotwater AS har följande certifieringar:
• Kvalitet ISO 9001
- Miljö ISO 14001
• Arbetsmiljö OHSAS 18001
2.2Användningsområde
Delta Inox är utformad till att förse bostäder med varmt bruksvatten. Produkten är lämplig för montering i tuffa miljöer som lador, stall, etc.
2.3CE-märkning
CE
CE-märket indikerar att produkten överensstämmer med gällande direktiv. Se förklaring om överensstämmelse på www.osohotwater.com för mer information.
Produkten överensstämmer med direktiven för:
• Lågspänning LVD 2014/35/EU
- Elektromagnetisk kompatibilitet EMC 2014/30/EU
• Tryckutrustning PED 2014/68/EU
Säkerhetsventil(erna) som används måste vara CE-märkta och motsvara PED 2014/68/EU
2.4 Tekniskadata
| NRF nr | Produktkod: | Kapacitet personer | Vikt kg. | DiaxHöjd mm. Frakt vol. m^3 | Uppv. timmar t 65 ^ | Värme-förlust W |
| 800 0402 | DI 200 - 3 kW/1x230V 4,0 39 ø595x1270 0,46 | 5,0 48 | ||||
| 800 0404 | DI 300 - 3 kW/1x230V 5,0 51 ø595x1750 0,62 | 7,3 64 | ||||
| 800 0406 | DI 300 - 3 kW/3x400V | 5,0 51 ø595x1750 | 0,62 7,3 64 |
2.5 ErP data – Technical Data Sheet
| Varumärke | Modellnr | Modellnamn | ErP profil | ErP Rating | Energi eff. % | AEC – kWh/a | Termostat inst. °C | Volym 40 °C vatten | |
| OSO Hotwater AS | 800 0402 | DI 200 - 3 kW | XL | D | 37 | 4 501 | 75 | 317 | |
| OSO Hotwater AS | 800 0404 | DI 300 - 3 kW | XL | D | 37 | 4 557 | 75 | 471 | |
| OSO Hotwater AS | 800 0406 | DI 300 - 3 kW | XL | D | 37 | 4 557 | 75 | 471 | |
| Direktiv: 2010/30/EU Fördning: EU 812/2013 | Direktiv: 2009/125/EG Fördning: EU 814/2013 | ||||||||
| Effektivitetstestad enligt standard: EN50440 : 2015 | |||||||||
3. INSTALLATIONSINSTRUKTION
3.1 Produkter som omfattas av denna instruktion
800 0402 Delta Inox - DI 200 - 1x230V
800 0404 Delta Inox - DI 300 - 1x230V
800 0406 Delta Inox - DI 300 - 3x400V

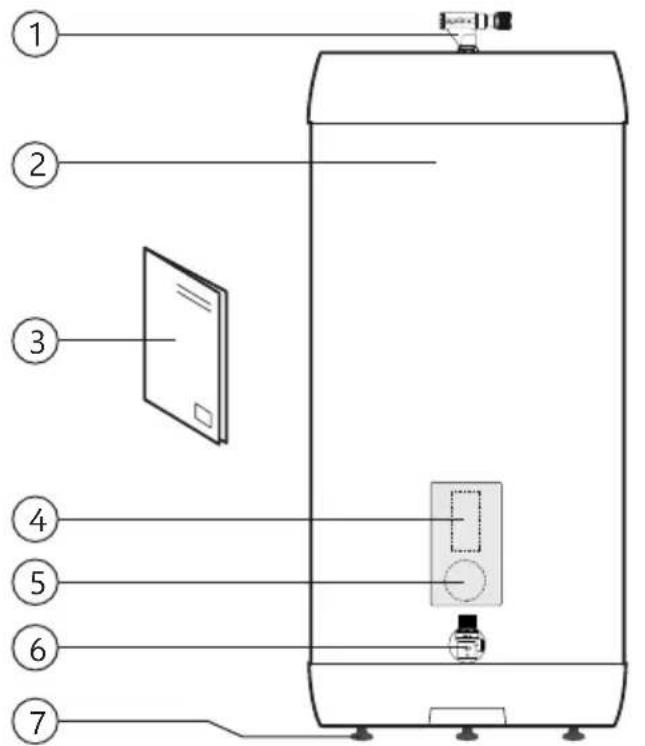

3.2 Vad som följer med i leveransen
| Ref nr | Antal | Beskrivning |
| 1 | 1 Blandningsventil (ingår) | |
| 2 | 1 Varmvattenberedare | |
| 3 | 1 Installationsinstruktioner (detta dokument) | |
| 4 | 1 Termostat | |
| 5 | 1 Värmeelement | |
| 6 | 1 Säkerhetsventil (fabriksmonterad) | |
| 7 | 3 Ställben (fabriksmonterad) | |
3.3Produktdimensioner
Alla mått i mm.
| Produkt. | A | B | C | D | |||||
| DI 200 | 0 | -40 | 133 | 6 | 1321 | 154 | 595 | ||
| DI 300 | 0 | -40 | 181 | 6 | 1801 | 154 | 595 |
Tolerans +/-5 mm (gäller inte för mål A).

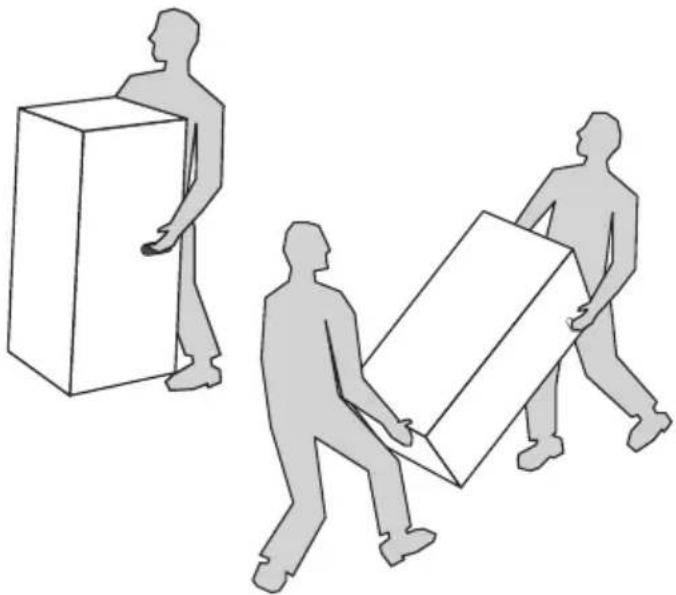

Produkten ska transporteras och hanteras var- samt enligt bilden, i emballage. Använd handtagen på lådan.
⚠️ HANTERAS VARSAMT
Dysor, ventiler m.m. ska inte användas för att lyfta produkten eftersom detta kan orsaka funktionsfel.

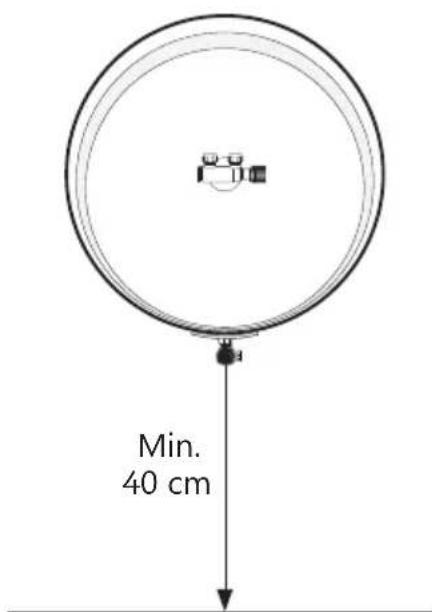

3.4 Krav på installationsplats och placering
| ⚠ HANTERAS VARSAMT | |
| 💡 | Produkten ska placeras i lokaler med avrinning enligt våtrumsnormen/senaste TEK. Alternativt kan auktoriserad vattenstoppsventil med sensor och överflöde från säkerhetsventilen till avrinning monteras. |
| 💡 | Produkten ska placeras i en torr och permanent frostfri miljö. |
| 💡 | Produkten ska placeras på golv eller vägg som kan hantera den totala vikten av produkten i drift. Se märkskylt. |
| 💡 | Produkten måste ha ett fritt serviceavständ på 40 cm framför el-locket/10 cm över blandningsventilen. |
| 💡 | Produkten ska vara lättillgängligt installerad i huset för service och underhåll. |


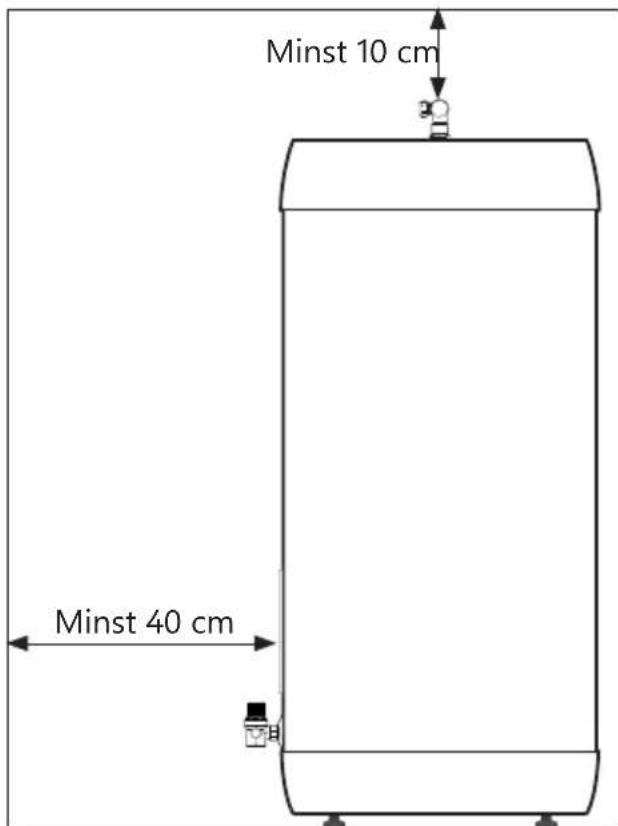

Minst 10 cm Minst 40 cm3.5Rörinstallation
Produkten är avsedd att vara permanent ansluten till huvudvattenförsörjningen. Under installationen måste godkända rör i rätt storlek användas. Gällande föreskrifter och standarder måste följas.
| Produkt. KV | VV | Överflöde (2) | |
| DI 200 - 300 | 1/2" / ø15 mm klämring | 1/2" / ø15 mm klämring | 3/4" invän-digt |
3.5.1 Ingående vattentryck
Produktens effektivitet beror på ingående kallvattenstryck. Vattentrycket bör vara på minst 2 bar och maximalt 6 bar hela dygnet. För högt vattentryck kan justeras genom att installera en tryckreduktionsventil.
3.5.2 Montering av kall- och varmvattensrör (KV-VV) och överflödesrör

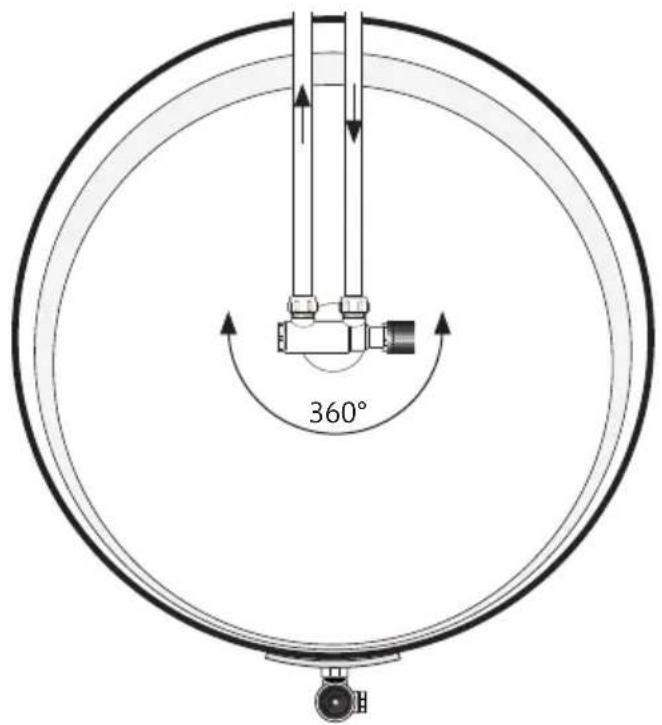

A) Blandningsventilen roterar till önskad position.
- Klämring mot beredare dras åt (se 3.5.3)
B) KV/VV-rör i lämplig dimension kopplas till blandningsventilen och dras åt (se 3.5.3)
- Vid större rördimension kan övergång med 1/2" invändig gänga användas.

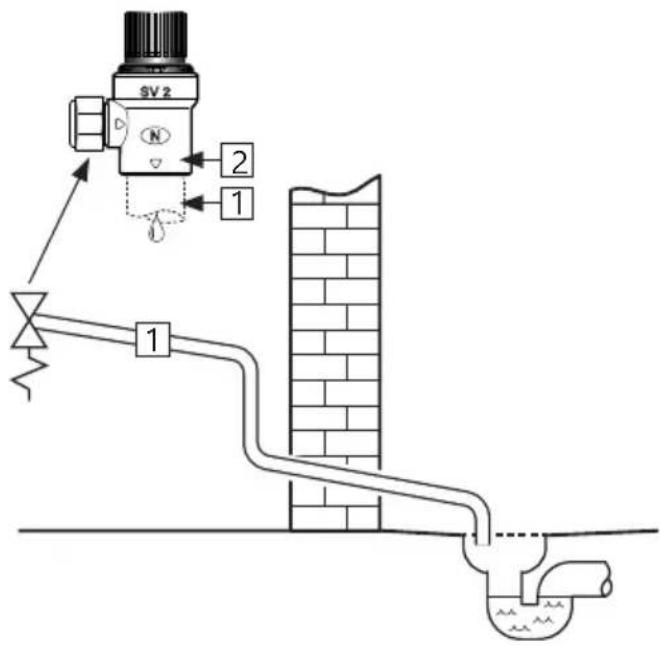

C) Ev. överflödesrör (1) ≥ 18 mm invändigt leds till säkerhetsventil;
- Kopplas till SV 3/4 "invändig gänga.
- Leds oavstängningsbart, brott- och frostfritt med avrinning.
3.5.3 Åtdragningsmoment
| Komponent | Åtdragningsmoment |
| Klämringskoppl. mot KV / VV (ø15) | 40 Nm (+/- 3) |
| Klämringskoppl. mot beredare (ø22) | 60 Nm (+/- 5) |
| ⚠️ VARNING | |
| 💡 | Produkten måste fyllas med vatten innan elen ansluts. |
| 💡 | Eventuellt överflödesrör från säkerhetsventilen ska vara ≥ 18 mm invändigt, omöjligt att stänga av, samt brott- och frostfritt med avrinning. |
| ⚠ HANTERAS VARSAMT | |
| 💡 | Produkten ska placeras i lokaler med avrinning enligt våtrumsnormen/senaste TEK. Alternativt kan auktoriserad vattenstoppsventil med sensor och överflöde från säkerhetsventilen till avrinning monteras. |
| 💡 | Produkten ska monteras lodrätt och vågrätt på golv eller vägg som kan hantera den totala vikten av produkten i drift. Se märkskylt. |
| 💡 | Produkten måste ha ett fritt serviceavständ på 40 cm framför el-locket/10 cm över blandningsventilen. |

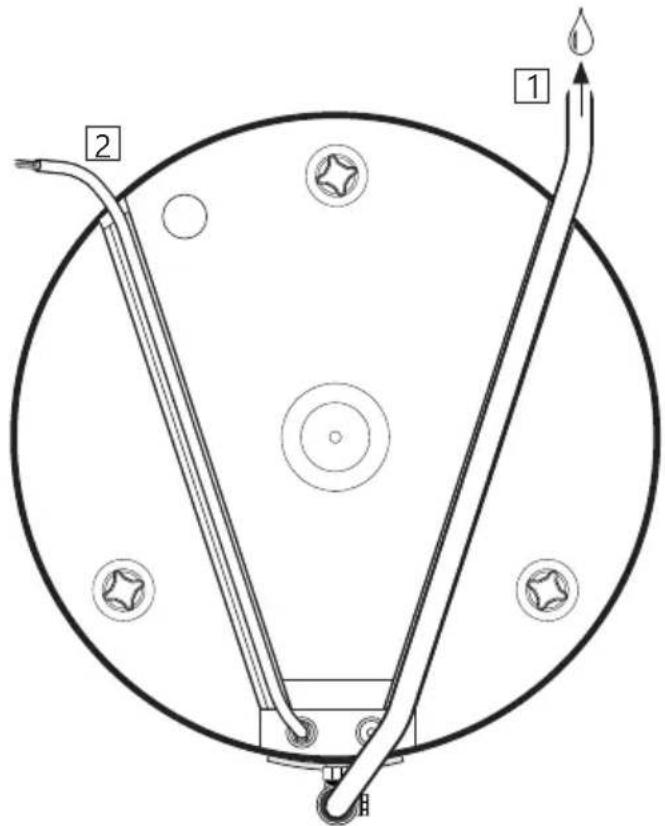

3.5.6 Monteringsrekmendation
| REKOMMENDATION | |
| - | Kontrollera avståndet till golvet. Skruva fast det medföljande ställbenet minst 15 mm från botten av produkten. |
| - | Eventuella överflödesrör från säkerhetsventilen till avrinningen (1) och strömkabeln till vägguttaget (2) bör döljas under kanalerna längst ner på produkten. |
| - | Vid en tät returventil bör reduktionsventilen och expansionstanken monteras (förhindrar dropp från säkerhetsventilen). |
| - | Om det maximala vattentrycket överstiger 6 bar per dag bör reduktionsventil och expansionstank monteras. |
| - | För installation i rum som inte är byggda enligt våtrumsnormen bör vattentät spillbricka med överflödesrör ≥ 18 mm invändigt till avrinning monteras under produkten, utöver auktoriserad vattenstoppsventil med sensor. Detta kommer att förebygga eventuella materiella skador. |

Den fasta elinstallationen ska användas vid installation i nya bostäder eller vid ändring av existerande elupplägg enligt förordning. Strömkabel med kontaktdon kan användas vid byte av produkten utan ändring av elupplägget. Ev. fast elinstallation ska utföras av auktoriserad elektriker. Gällande föreskrifter och standarder måste följas.
3.6.1 Elektriska komponenter
| Komponent Notera | |
| Säkerhetstermostat 98 °C termoutlösare | |
| Arbetstermostat 60-90 °C justerbar | |
| Värmeelement 1fas 230V | |
| Strömkabel med kontaktdon | Värmebeständig |
| Internledningar | Värmebeständig |

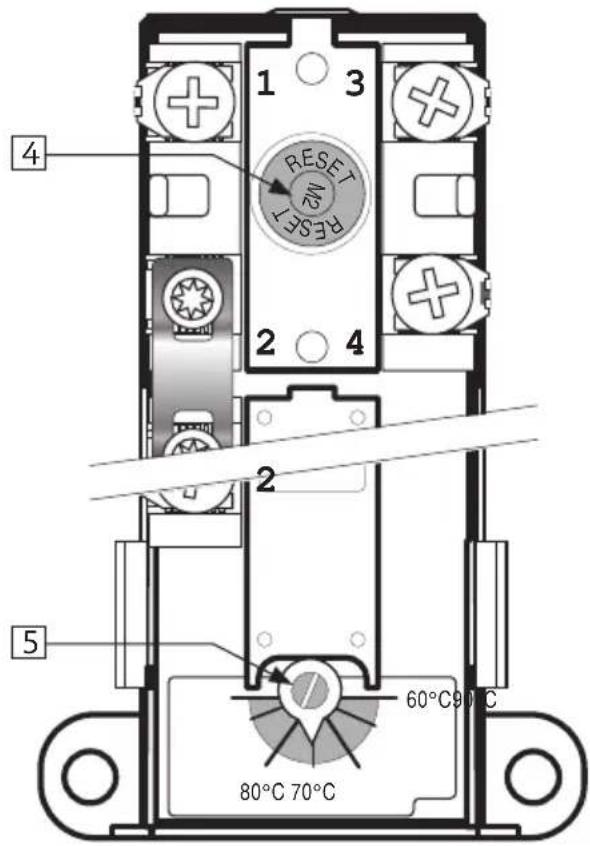

3.6.2 Elektriska anslutningar i elbox
| ⚠ WARNING |
| Kopplingspunkterna R och S har kontinuerlig spänning. Innan elektriskt arbete utförs måste strömförsörjningen brytas och säkras mot på-sättning medan arbetet pågår. |
A) Blå ledning (R) – Neutral – är ansluten till punkt «1» på säkerhetstermostaten.
B) Brun ledning (S) – Fasledare – är ansluten till punkt «3» på säkerhetstermostaten.
C) Gul ledning med grön rand ⏚Jord – är ansluten till en kopplingspunkt på värmeelementet (sexkantig mässing)
D) Interna ledningar från element till termostat är anslutna till respektive punkt «4» på säkerhetstermostaten och punkt «2» på arbetstermostaten. Se illustrationen.
3.6.3 Åtdragningsmoment
| Komponent Åtdragningsmoment | |
| 5/4" värmeelement 60 Nm (+/- 5) | |
| Termostatskruvar 2 Nm (+/- 0,1) | |
| Skruvar på elementhuvud 2 | Nm (+/- 0,1) |


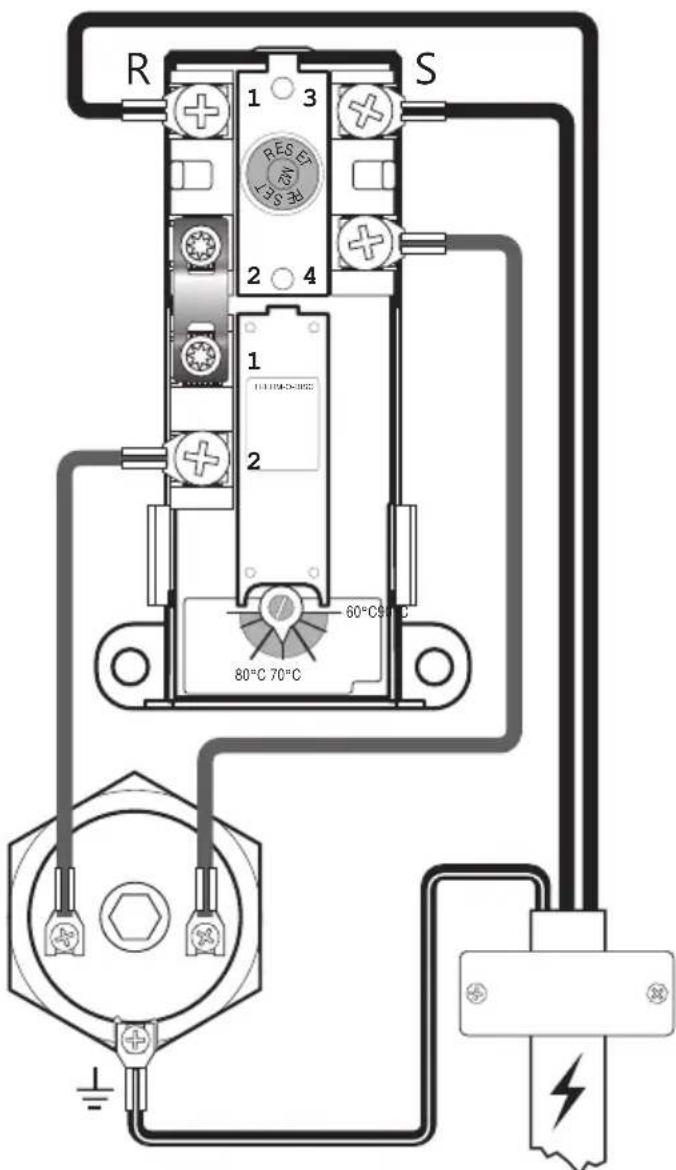

R 1 3 S RESET 2 4 1 1110K5-800C 2 60°C 80°C 70°C ±Elanslutning, schematisk
3.6.4 Monteringsinstruktion
| ⚠️ VARNING | |
| 💡 | Produkten måste fyllas med vatten innan elen ansluts. |
| 💡 | Den fasta elinstallationen ska användas vid installation i nya bostäder eller vid ändring av existerande elupplägg enligt förordning. Strömkabel med kontaktdon kan användas vid byte av produkten utan ändring av elupplägget. |
| 💡 | Strömkabeln ska kunna hantera 90 °C. Dragavlastning måste monteras. |
| ⚠ HANTERAS VARSAMT | |
| 💡 | Produkten måste ha ett fritt serviceavständ på 40 cm framför el-locket/10 cm över bland-ningsventilen. |
| 💡 | Vid skador på strömkabel med kontaktdon, byt ut den med en speciellt utformad strömkabel från leverantören. |
3.6.5 Monteringsrekmendation
| REKOMMENDATION | |
| - | Medföljande elkabel bör användas vid fast elinstallation genom att man tar bort kontaktdonet för väggkontakten (Värmebeständig) |
| - | Strömkabeln till väggkontaken/vägglådan bör läggas gömd under en av kanalerna längst ner på produkten. |
| - | För produkter med ≤ 2kW effekt, bör ≥ 10A säkring / ≥ 1,5# kabel användas.För produkter med ≤ 3kW effekt, bör ≥ 15A säkring / ≥ 2,5# kabel användas (230V). |
4. IGÅNGSÄTTNING FÖRSTA GÅNGEN
4.1 Påfyllning av vatten
Kontrollera först att alla röranslutningar är korrekt utförda. Gör sedan följande:
A) Öppna en varmvattenkran – låt den stå öppen
B) Skruva blandningsventilens justerbara ratt helt mot "+".
C) Öppna kallvattenförsörjningen till produkten.
Kontrollera att vattnet från den öppna vattenkranen rinner fritt utan några luftavbrott.
A) Stäng varmvattenkranen.
4.2 Påslagning av el
Når beredaren är fylld med vatten kan elen sättas på.
A) Anslut till ett vägguttag eller slå på strömbrytaren/säkringen.
4.3 Inställning av blandningsventil
Produktens utgångsvattentemperatur för dräneringspunkterna i bostaden justeras med ratten på blandningsventilen. Justeringen av blandningsventilen påverkar inte temperaturen på varmvattnet i produkten.
För att justera temperaturen:
A) Vrid den justerbara ratten (1) helt mot "+"
B) Vrid sedan ratten mot "-" till önskad temperatur.
| Varv Temperatur | |
| 0 Ca 70 °C | |
| 1/4 Ca 60 °C | |
| 1/2 Ca 50 °C | |
| 3/4 Ca 40 °C |

A) Kontrollera att alla röranslutningar till/från produkten är täta och inte läcker.
B) Kontrollera att strömmen till produkten inte riskerar att utsättas för mekanisk, termisk eller kemisk påverkan.
C) Kontrollera att eventuellt överflödesrör från säkerhetsventilen inte går att stänga, är obrutet och frostfritt med avrinning.
D) Kontrollera att produkten står stabilt både vägrätt och lodrätt.
4.5 Tömning av vatten
⚠️ WARNING
Vattentemperaturen i produkten kan överstiga 75 °C, vilket innebär risk för skållning. Innan du tömmer måste en varmvattenkran öppnas till max tryck och temperatur i minst 3 minuter.
A) Koppla bort strömmen.
B) Stäng inkommande kallvattenförsörjning.
C) Öppna en varmvattenkran på max – låt stå (förhindrar vakuum).
D) Öppna blandningsventilen maximalt mot "+".
E) Vrid ratten på säkerhetsventilen (2) ca 90 grader i öppet läge.
Produkten töms.
Om det finns behov av snabbare dränering kan säkerhetsventilen demonteras genom att skruva av klämringskopplingen för SV-anslutningen. Vid återmontering, dra åt klämringskopplingen med 60 Nm vridmoment (+/- 5).
4.6 Leverans till slutanvändare
| INSTALLATÖR SKA: |
| Informera slutanvändaren om säkerhetsanvisningar och underhållsinstruktioner. |
| Vägleda slutanvändaren gällande inställningar och tömning av produkten. |
| Överlämna denna monteringsinstruktion till slutanvändaren. |
| Ange kontaktinformation på produktens märkskylt. |
5. BRUKSANVISNING
5.1 Inställningar
5.1.1 Inställning av termostat
Produkttermostaten är inställbar från 60–90°C. Termostaten bör inte ställas in lägre än 65°C för att undvika bakteriell tillväxt. För att justera temperaturen:
A) Koppla bort strömmen.
B) Ta bort el-locket (3) på nedre delen av framsidan med en skruvmejsel.
C) Justera temperaturen på termostaten (5) med en skruvmejsel.
Sätt el-locket (3) på plats innan du ansluter strömmen. Ändring av temperaturinställningen på termostaten ändrar endast temperaturen på vattnet i tanken. Temperaturen till dräneringspunkterna justeras på blandningsventilen.
5.1.2 Återställning av säkerhetstermostat
Produktens säkerhetstermostat utlöses om det finns risk för överhettning. För att återställa, plocka bort el-locket (3) och tryck på den röda "RESET"-knappen (4). Om termostaten utlöses flera gånger, kontakta installatören.
5.1.3 Inställning av blandningsventil
Produktens utgångsvattentemperatur för dräneringspunkterna i bostaden justeras med ratten på blandningsventilen. För att justera temperaturen:
A) Vrid den justerbara ratten (1) helt mot "+"
B) Vrid sedan ratten mot "-" till önskad temperatur.
5.1.4 Justering av ställben
Produkten är utrustad med tre fabriksmonterade ställben, justerbara från 0–40 mm. Skruva fast medföljande ställben minst 15 mm från botten av produkten. Justera benen individuellt tills produkten står fast och stabilt, lodrätt och vågrätt.
| ⚠ WARNING |
| Elboxen har kontinuerlig spänning. Innan elektriskt arbete utförs måste strömförsörjningen brytas och säkras mot påsättning medan arbetet pågår. |
| 0 Ca 70 °C | ||
| 1/4 Ca 60 °C | ||
| 1/2 Ca 50 °C | ||
| 3/4 Ca 40 °C |
5.2 Underhåll
| UNDERHÅLLSANVISNINGAR | ||
| ! | Underhåll ska utföras av personer över 18 år med tillräcklig kompetens. | ![]() |
| ! | Årlig kontroll av säkerhetsventil: | |
| - | Öppna ventilen 1 minut genom att vrida ratten (2) ca 90 grader till öppen position. | |
| - | Kontrollera visuellt att vattnet rinner fritt till avloppet. | |
| - | JA = OK. Stäng ventilen genom att vrida ratten (2) ytterligare 90 grader till stängd position. | |
| - | NEJ = INTE OK. Stäng strömförsörjningen/stäng av vattenförsörjningen. Kon-takta installatör. | |
6. FELSÖKNING
6.1 Fel och lösningar
Om det uppstår problem med produkten under drift, kontrollera möjliga fel och lösningar i tabel- len. Om problemet inte visas i felsökningstabel-
len eller om det råder osäkerhet om problemet, kontakta installatören (se produktens märkskylt) eller OSO Hotwater AS - se avsnitt 7.2.
| FELSÖKNING | ||
| Problem Möjlig orsak till felet Möjlig lösning | ||
| Det rinner/droppar från säkerhetsventilen/ det finns ofta vatten på golvet vid beredaren på morgonen | Tryckreduceringsventil, vattenmätare eller tät backventil på vattenintaget.Vattentrycket i huset är för högt. | Montera AX expansionstank som tar upp expansionen under uppvärmningen och installera tryckreduceringsventil för stabilt vattentryck i bostaden. Tryckreduceringsventilen är inställd enligt tankens förtryck. Kontakta auktoriserad installatör. |
| Säkerhetsventilen är sliten eller det finns partiklar mellan membranet och ventilsätet pga. orent vatten | Försök spola genom säkerhetsventilen med vatten. Öppna ventilen i ca 1 minut. Se avsnitt 5.2. Om ventilen fortfarande är igång måste ventilen bytas ut. Kontakta auktoriserad installatör. | |
| Läckage vid värmeelement. | Verifiera genom att a) bryta elförsörjningen, b) skruva av el-locket, c) visuellt kontrollera att läckaget kommer från värmeelementet. Om så är fallet, byt packning/värmeelement. Kontakta auktoriserad installatör. | |
| Inget varmvatten | Strömförsörjningen är avbruten. | Kontrollera att säkringen är på/kontakten är inkopplad i vägguttaget/jordfelsbrytaren inte har stängts av. |
| Termostaten har stängts av. | Tryck på "RESET"-knappen på säkerhetstermostaten, se "Bruksanvisning". | |
| Värmeelementet är defekt. | Byt ut värmeelementet. Kontakta auktoriserad installatör. | |
| Läckage på varmvattensrör | Verifiera genom att a) stänga blandningsventilen, b) vänta 2–3 timmar, c) känna på blandningsventilen om den är het. I så fall kan det finnas läckage på varmvattenrör eller andra läckor. Kontakta auktoriserad installatör. | |
| Inte tillräckligt med varmvatten | Stor konsumtion i bostaden. | Justera temperaturen på termostaten till 85 °C, se "Bruksanvisning".Byt till en större OSO-vattenvattenberedare. Kontakta auktoriserad installatör. |
| Inte tillräckligt hög temperatur | Blandningsventilen är inställd på för låg temperatur. | Justera blandningsventilens temperatur, se "Användarhandledning". |
| Termostaten är inställd på för låg temperatur. | Justera temperaturen på termostaten till 85 °C, se "Bruksanvisning". | |
| Överslag i kranar från kallt vatten till varmt vatten. | Kontakta auktoriserad installatör. | |
| Säkring/jordfelsbryta-re utlöses upprepade gånger | Eventuellt fel i räknarens elektriska system. | Verifiera genom att: a) Koppla bort strömmen, b) Skruva av el-locket, c) kontrollera strömboxen visuellt för eventuella problem. Om så är fallet, kontakta auktoriserad elektriker för kontroll. Montera el-lock. |
| Lång tid innan varmvatt-net kommer till dräneringspunkten | Lång rörsträcka från beredare till dräneringsplats. | Montera cirkulationsledning eller värmekabel till VV-röret. Alt. montera eftervärmare vid dräneringspunkten. Kontakta auktoriserad installatör. |
| Rören slår när varmvattenkranen stängs | Stor tryckökning när kranen stängs snabbt. | Helt normalt. Montera AX-expansionskärl om det är besvärligt. Kontakta auktoriserad installatör. |
7. GARANTIVILLKOR
| GARANTIBESTÄMMELSER | |
| Din OSO-produkt är garanterat fri från material- eller produktionsfel.Vi är stolta över våra produkter och ger därför marknadens bästa garantivillkor. | |
| 1 | Din grundläggande OSO-garanti täcker produkt- och byteskostnaden för trycktanken i 5 år från inköpsdatumet, förutsatt att produkten: |
| ! | Är lättillgängligt installerad i huset för service och underhåll. |
| ! | Har monterats enligt monteringsanvisningarna, och att säkerhetsanvisningarna har följts. |
| ∅ | Inte har varit kopplad till en dricksvattenkälla med kloridhalt över 50 mg/lVid nivåer över 50 mg/l ska anod installeras innan vatten fylls upp. |
| ∅ | Inte har utsatts för frost, övertryck, överspänning eller klorbehandling. |
| ∅ | Inte har modifierats, ändrats eller utsatts för extern, onormal påverkan. |
| 2 | Din utvidgade OSO-garanti täcker produktkostnaden för trycktanken i 10 år från inköps-datumet, förutsatt att produkten utöver ovanstående: |
| ! | är köpt på, och installerad av, auktoriserad installatör/rörmokare. |
| 3 | Utbytbara komponenter är garanterat fria för material- och produktionsfel i 2 år fråninköpsdatum, förutsatt att produkten: |
| ∅ | Inte har kopplats till dricksvatten med kalkinnehåll på över 35 mg/l (5 ° dH). |
7.1 Kundservice
Vid problem som inte har gått att lösa med hjälp av felsökningsguiden i denna monteringsanvisning, kontakta antingen:
A) Installatören som levererade produkten.
B) OSO Hotwater AS: Tfn 32 25 00 00
oso@oso.no / www.oso.no
8. DEMONTERING AV PRODUKTEN
8.1 Demontering
A) Koppla bort strömmen.
B) Stäng inkommande kallvattenförsörjning.
C) Töm produkten på vatten – se avsnitt. 4.4.
D) Koppla bort alla röranslutningar.
E) Produkten kan nu tas bort.
8.2 Återvinning
Denna produkt är återvinningsbar och bör levereras till en miljöåtervinningsstation. Om produkten ersätts av en ny kan installatören ta med den gamla för återvinning.

© Alla delar av denna monteringsanvisning är upphovsrättsskyddade och får inte reproduceras eller distribueras utan skriftligt avtal med tillverkaren. Endast tillverkaren har rätt att införa ändringar.
EnkelManual
