GEBRUIKSAANWIJZING Delta Inox DI 300 l OSO

1. Veiligheidsinstructies.... 3

1.1 Algemene informatie.... 3
1.2 Veiligheidsinstructies voor de gebruiker 4
1.3 Veiligheidsinstructies voor de installateur...... 4

2. Productbeschrijving.... 5

2.1. Productidentificatie.... 5
2.2. Toepassingsgebied.... 5
2.3 CE-markering 5
2.4 Technische gegevens 5
2.5. ErP-gegevens (TDS).... 5

3. Installatie-instructies.... 6

3.1. Producten waarop de instructie betrekking heeft.. 6

3.2. Meegeleverd bij de levering.... 6
3.3. Productafmetingen.... 6
3.4. Vereisten voor de installatielocatie 7
3.5. Installatie van leidingen.... 8
3.6. Elektrische installatie 10

4. De eerste keer inbedrijfstelling.... 12

4.1. Bijvullen met water 12
4.2. De stroom aanzetten.... 12
4.3. Mengklep instellen 12
4.4 Controlepunten 12
4.5. Aftappen van water 12
4.6. Overdacht aan de eindgebruiker.... 12

5. Gebruikershandleiding 13

5.1. Instellingen.... 13
5.2. Onderhoud.... 13

6. Opsporen van storingen.... 14

6.1. Storingen en oplossingen.... 14

7. Garantievoorwaarden 15

7.1. Garantie en garantieregistratie.... 15
7.2. Klantenservice.... 15

8. Demontage van het product.... 15

8.1. Demontage.... 15
8.2. Retourneren.... 15

1. VEILIGHEIDSINSTRUCTIES

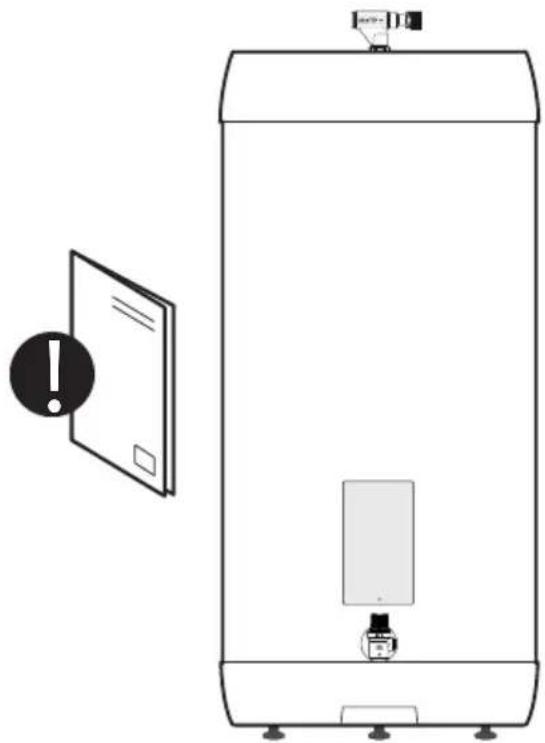

1.1 Algemene informatie

• Lees de volgende veiligheidsinstructies voor het installeren, onderhoud of aanpassen van de boiler zorgvuldig door.
• Er kan lichamelijk letsel of materiële schade ontstaan wanneer het product niet op de beoogde manier wordt gemonteerd of gebruikt.
• Bewaar deze handleiding en andere relevante documenten zodat ze beschikbaar zijn voor toekomstig gebruik.
• De fabrikant gaat ervan uit dat de meege-leverde veiligheids-, bedienings- en onderhoudsinstructies worden opgevolgd (eindgebruiker), en dat de installatie-in-structies, de geldende normen en voorschriften ten tijde van de installatie wor-den nageleefd (installateur).

Symbolen die in deze handleiding worden gebruikt:

⚠ WAARSCHUWING	Risico van ernstig of dodelijk letsel
⚠ VOORZICHTIG	Risico van klein of middelmatig letsel aan personen of eigendommen
∅	VERBODEN om uit te voeren
!	MOET worden uitgevoerd

Dit document moet worden bewaard op een geschikte plaats, beschikbaar voor toekomstig gebruik.

1.2 Veiligheidsinstructies voor de gebruiker

⚠ WAARSCHUWING
∅	De overloop van de veiligheidsklep mag NIET worden afgedicht of dichtgeplugd.
∅	Het product mag aan de voorkant NIET worden afgedekt of belemmerd.
∅	Het product mag NIET worden gewijzigd en de originele staat mag NIET worden aangepast.
∅	Kinderen mogen NIET met het product spelen of zich zonder toezicht in de buurt van het product bevinden.
!	Het product moet met water gevuld zijn voor de stroom wordt ingeschakeld.
!	Onderhoud/instellingen mogen alleen worden uitgevoerd door personen ouder dan 18 jaar, met voldoende deskundigheid

⚠ VOORZICHTIG
∅	Het product mag niet worden blootgesteld aan vorst, overdruk, overspanning of chloorbehandeling. Zie de garantievoorwaarden.
∅	Onderhoud/instellingen mogen niet worden uitgevoerd door personen met verminderde fysieke of mentale capaciteit, tenzij ze geïnstrueerd zijn over het gebruik door iemand die verant-woordelijk is voor hun veiligheid.

1.3 Veiligheidsinstructies voor de installateur

⚠ WAARSCHUWING
∅	De overloop van de veiligheidsklep mag NIET worden afgedicht of dichtgeplugd.
!	Een evt. overloopleiding van de veiligheidsklep MOET inwendig ≥ 18 mm. zijn, niet afsluit-baar, gebogen en vorstvrij met verval naar afvoer.
!	Een vaste elektriciteitsaansluiting moet worden gebruikt bij installatie in nieuwe woningen of bij wijziging van bestaande elektrische installaties volgens de voorschriften. Een netsnoer met stekker voor een stopcontact kan worden gebruikt bij vervanging van het product zonder dat de elektrische installatie wordt gewijzigd.
!	Het netsnoer moet bestand zijn tegen 90 °C. Er moet een trekontlasting gemonteerd worden.
!	Het product moet met water gevuld zijn voor de stroom wordt ingeschakeld.
!	De geldende voorschriften, normen en deze installatiehandleiding moeten worden opge-volgd.

⚠ VOORZICHTIG
💡	Het product moet geplaatst worden in een ruimte met afvoer, uitgevoerd volgens de normen voor bad- en doucheruimtes / de nieuwste technologie. Of er moet een automatische stop-klep met sensor en overloop van de veiligheidsklep naar de afvoer worden gemonteerd.De aansprakelijkheid voor vervolgschade geldt alleen wanneer dit wordt opgevolgd.
💡	Het product moet loodrecht en horizontaal worden gemonteerd, op een vloer of muur, geschikt voor het totaalgewicht van het product in bedrijf. Zie het typeplaatje.
💡	Voor het product moet een serviceafstand van 40 cm worden aangehouden/10 cm boven de mengklep.

De identificatie van dit product vindt u op het typeplaatje dat op het product bevestigd is. Het typeplaatje bevat informatie over het product conform EN 12897:2016 en EN 60335-2-21, naast andere bruikbare gegevens. Zie de conformiteits-verklaring op www.osohotwater.com voor meer informatie.

OSO-producten zijn ontworpen en vervaardigd volgens:

• Drinkwatervoorziening - Specificaties voor indirect verwarmde ongeventileerde (gesloten) gestookte warmwatervoorraadtoestellen EN 12897:2016
• Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Deel 2-21: Bijzondere eisen voor boilers

EN 60335-2-21

- Kwaliteitseisen voor smeltlassen van metalen EN ISO 3834-2

OSO Hotwater AS is gecertificeerd voor

• Kwaliteit ISO 9001
- Milieu ISO 14001
• Arbeidsomstandigheden OHSAS 18001

2.2 Toepassingsgebied

Delta Inox is ontworpen om huizen te voorzien van warm gebruikswater. Het product is bedoeld voor montage in uitdagende omgevingen zoals schuren, stallen en dergelijke.

2.3CE-markering

De CE-markering geeft aan dat het product voldoet aan de relevante richtlijnen. Zie de conformiteitsverklaring op www.osohotwater.com voor meer informatie.

Het product is in overeenstemming met de richtlijnen voor:

• Laagspanning LVD 2014/35/EU
• Elektromagnetische compatibiliteit EMC 2014/30/EU
• Drukapparatuur PED 2014/68/EU

De gebruikte veiligheidsklep(pen) moeten een CE-markering hebben en voldoen aan PED 2014/68/EU.

2,5 ErP-gegevens - Technische gegevens

Merk	Modelnr.	Modelnaam		ErPprofiel	ErPRating	Energie-eff. %	AEC - kWh/a	Thermo-staat inst.°C	Volume40 °Cwater
OSO Hotwater AS	800 0402	DI 200 - 3 kW		XL	D	37	4 501	75	317
OSO Hotwater AS	800 0404	DI 300 - 3 kW		XL	D	37	4 557	75	471
OSO Hotwater AS	800 0406	DI 300 - 3 kW		XL	D	37	4 557	75	471
Richtlijn: 2010/30/EU Regelgeving: EU 812/2013			Richtlijn: 2009/125/EC Regelgeving: EU 814/2013
Effectiviteitstest volgens norm: EN50440 : 2015

3. INSTALLATIE-INSTRUCTIES

3.1 Producten waarop de instructie betrekking heeft

800 0402 Delta Inox - DI 200 - 1x230V

800 0404 Delta Inox - DI 300 - 1x230V

800 0406 Delta Inox - DI 300 - 3x400V

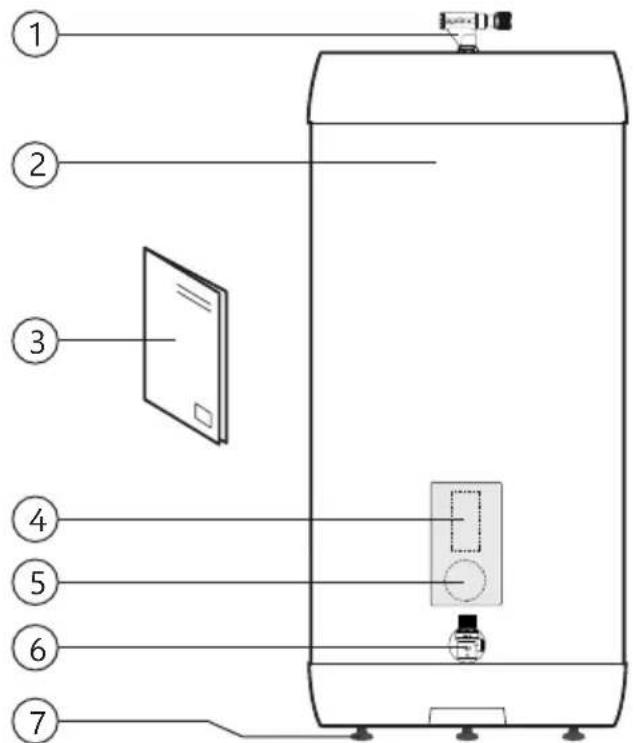

3.2 Meegeleverd bij de levering

Ref.nr.	Aantal	Beschrijving
1	1 Mengklep (meegeleverd)
2	1 Warmwaterbereider
3	1 Installatie-instructie (dit document)
4	1 Thermostaat
5	1 Verwarmingselement
6	1 Veiligheidsklep (in fabriek aangebracht)
7 3	Stelpootjes (in fabriek aangebracht)

3.3Productafmetingen

Alle afmetingen in mm.

Product. A B C D ø
DI 200 0-40 1336 1321 154 595
DI 300 0-40 1816 1801 154 595

Tolerantie +/-5 mm. (geldt niet voor afmeting A).

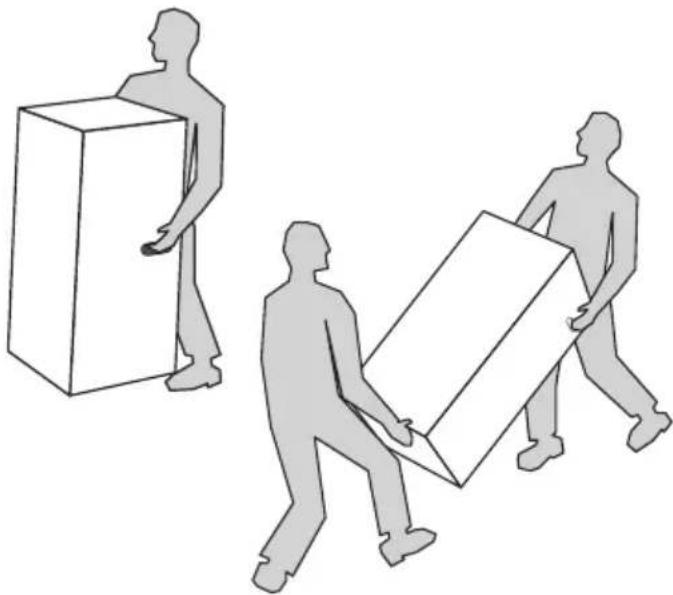

Het product moet zorgvuldig worden getrans-porteerd, zoals op de afbeelding, in de verpak-king. Maak gebruik van de handgrepen in de doos.

⚠ VOORZICHTIG

Uitsteeksels, kleppen en dergelijke mogen niet worden gebruikt om het product op te tillen omdat dit kan leiden tot functionele storingen.

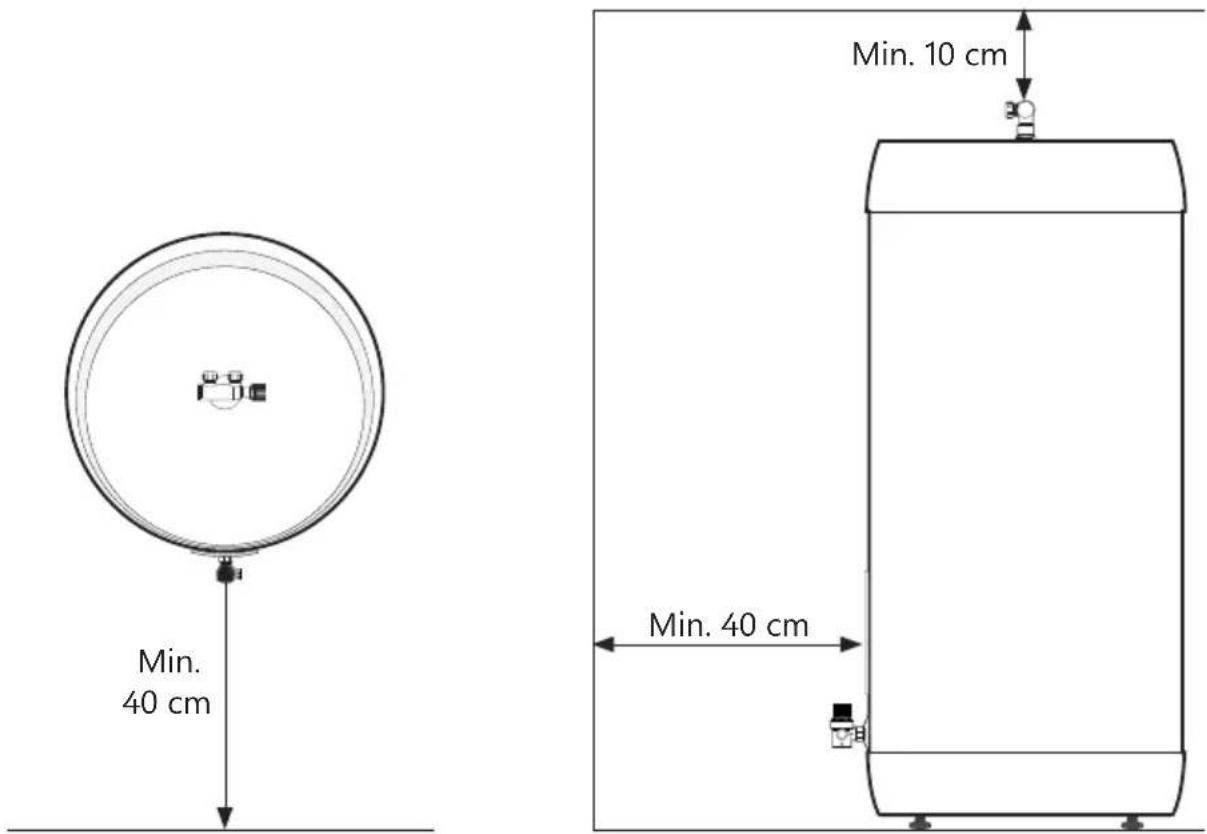

3.4 Vereisten voor de installatielocatie en plaatsing

⚠ VOORZICHTIG
💡	Het product moet geplaatst worden in een ruimte met afvoer, uitgevoerd volgens de normen voor bad- en doucheruimtes / de nieuwste technologie. Of er moet een auto-matische stopklep met sensor en overloop van de veiligheidsklep naar de afvoer worden gemonteerd.
💡	Het product moet in een droge en permanent vorstvrije omgeving worden gezet.
💡	Het product moet op de grond gezet of aan een muur worden gehangen, die geschikt is voor het totaalgewicht van het product in bedrijf. Zie het typeplaatje.
💡	Voor het product moet een serviceafstand van 40 cm worden aangehouden/10 cm boven de mengklep.
💡	Het product moet in de woning gemakkelijk bereikbaar zijn voor service en onderhoud.

Min. 40 cm Min. 10 cm Min. 40 cm

3.5 Installatie van leidingen

Het product is bedoeld om permanent op de hoofdwatertoevoer worden aangesloten. Bij de installatie moeten goedgekeurde leidingen van de juiste dimensie worden gebruikt. Geldende normen en voorschriften moeten worden gevolgd.

Product. KW	WW		Overloop (2)
DI 200 - 300	1/2" / ø15 mm klemring	1/2" / ø15 mm klemring	3/4" inwen-dig

3.5.1 Inkomende waterdruk

De effectiviteit van het product is afhankelijk van de druk van het binnenkomende koude water. De waterdruk moet ten minste 2 bar en maximaal 6 bar zijn gedurende een compleet etmaal. Een te hoge waterdruk kan worden aangepast door een drukreduceerventiel te installeren.

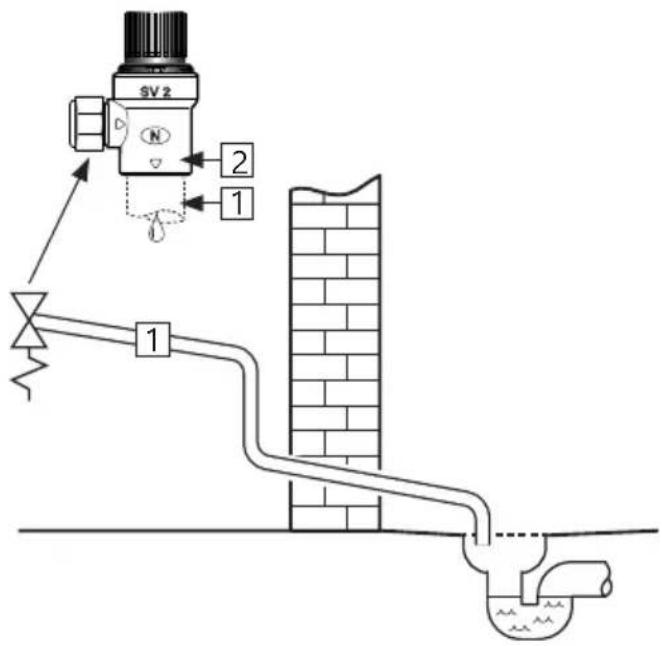

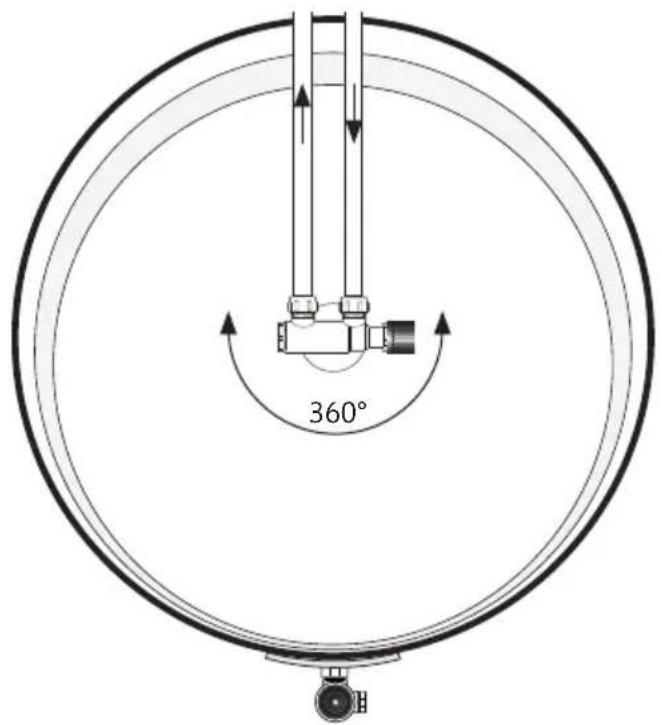

3.5.2 Montage van koud- en warmwaterleidingen (KW-WW) en overloopleiding

A) De mengklep wordt naar de gewenste positie gedraaid.

- Klemring aan de kant van de bereider wordt aangedraaid (zie 3.5.3)

B) KW/WW-leidingen van de geschikte afmeting worden naar de mengklep gelegd en vastgezet (zie 3.5.3)

- Bij leidingen met een grotere diameter kunnen koppelingen met 1/2" inwendig schroefdraad worden gebruikt.

C) Een evt. overloopleiding (1) ≥ 18 mm. inwendig wordt naar de veiligheidsklep geleid;

- Wordt aangesloten op VK 3/4" inwendig schroefdraad.

- Wordt niet afsluitbaar, gebogen en vorstvrij gelegd met verval naar een afvoer.

3.5.3 Aandraaimomenten

Component	Aandraaimoment
Klemringkoppeling naar KW/WW (ø15)	40 Nm (+/-3)
Klemringkoppeling naar bereider (ø22)	60 Nm (+/-5)

360°

SV 2 N 2 1 1

3.5.5 Montage-instructie

⚠ WAARSCHUWING
💡	Het product moet met water gevuld zijn voor de stroom wordt ingeschakeld.
💡	Een evt. overloopleiding van de veiligheidsklep moet inwendig ≥ 18 mm. zijn, niet afsluitbaar, gebogen en vorstvrij met verval naar afvoer.

⚠️ VOORZICHTIG
💡	Het product moet geplaatst worden in een ruimte met afvoer, uitgevoerd volgens de normen voor bad- en doucheruimtes / de nieuwste technologie. Of er moet een automatische stopklep met sensor en overloop van de veiligheidsklep naar de afvoer worden gemonteerd.
💡	Het product moet loodrecht en horizontaal worden gemonteerd, op een vloer of muur, geschikt voor het totaalgewicht van het product in bedrijf. Zie het typeplaatje.
💡	Voor het product moet een serviceafstand van 40 cm worden aangehouden/10 cm boven de mengklep.

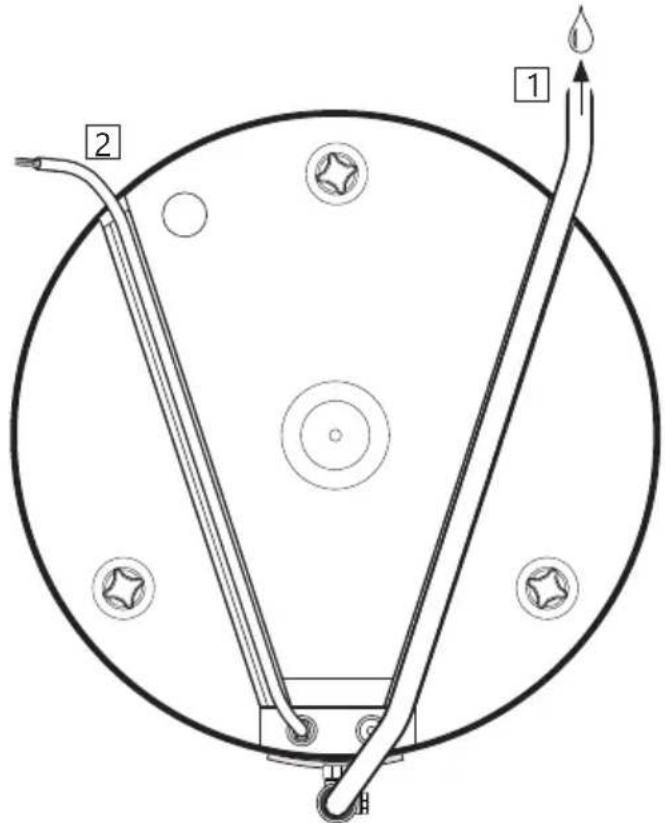

3.5.6 Montage-aanbevelingen

AANBEVELINGEN
-	Zorg voor voldoende afstand naar de vloer. Schroef de meegeleverde stelpootjes ten minste 15 mm t.o.v. de onderkant van het product uit.
-	Een evt. overloopleiding vanaf de veiligheidsklep naar de afvoer (1) en de netkabel naar het stopcontact (2) moeten liggen onder de kanalen in de onderkant van het product.
-	Bij een dichte terugslagklep moeten een reduceerventiel en expansievat worden gemonteerd (voorkomt druppels van de veiligheidsklep).
-	Als de maximale waterdruk de 6 bar over de dag overschrijdt, moeten een reduceerventiel en expansievat worden gemonteerd.
-	Bij installatie in ruimtes die niet wordt uitgevoerd volgens de regels voor bad- en doucheruimtes, moet een waterdichte lekbak met overloopleiding ≥ 18 mm. inw. naar de afvoer onder het product worden aangebracht, naast de automatische stopklep met sensor. Dit voorkomt evt. materiële beschadigingen.

3.6Elektrischeinstallatie

Een vaste elektriciteitsaansluiting moet worden gebruikt bij installatie in nieuwe woningen of bij wijziging van bestaande elektrische installaties volgens de voorschriften. Een netsnoer met stekker voor een stopcontact kan worden gebruikt bij vervanging van het product zonder dat de elektrische installatie wordt gewijzigd. Een evt. vaste elektriciteitsmontage moet worden uitgevoerd door een erkend elektricien. Geldende normen en voorschriften moeten worden gevolgd.

3.6.2 Elektrische aansluitingen in elektriciteitskast

⚠ WAARSCHUWING

Er staat voortdurend spanning op aansluitpun- ten R en S. Voordat werkzaamheden aan de elektriciteit worden uitgevoerd, moet de span- ning worden onderbroken en beveiligd wor- den tegen aanzetten terwijl er gewerkt wordt.

A) Blauwe draad (R) – Neutraal – aangesloten op punt «1» op de beveiligingsthermostaat.
B) Bruine draad (S) – Fasedraad – aangesloten op punt «3» op de beveiligingsthermostaat.
C) Gele draad met groene streep Aarde – aangesloten op het aansluitpunt op het verwarmingselement (zeskant messing)
D) Interne draden van het element naar de thermostaat zijn aangesloten op het hhv.-punt «4» op de beveiligingsthermostaat en punt «2» op de arbeidsthermostaat. Zie afbeelding.

3.6.3 Aandraaimomenten

Component Aandraaimoment
5/4" verwarmingselement 60 Nm (+/-5)
Thermostaatschroeven 2 Nm (+/-0,1)
Schroeven bovenop het element 2 Nm (+/-0,1)

R 1 3 S RESET 2 4 1 1110K5-800C 2 60°C 70°C 80°C 70°C

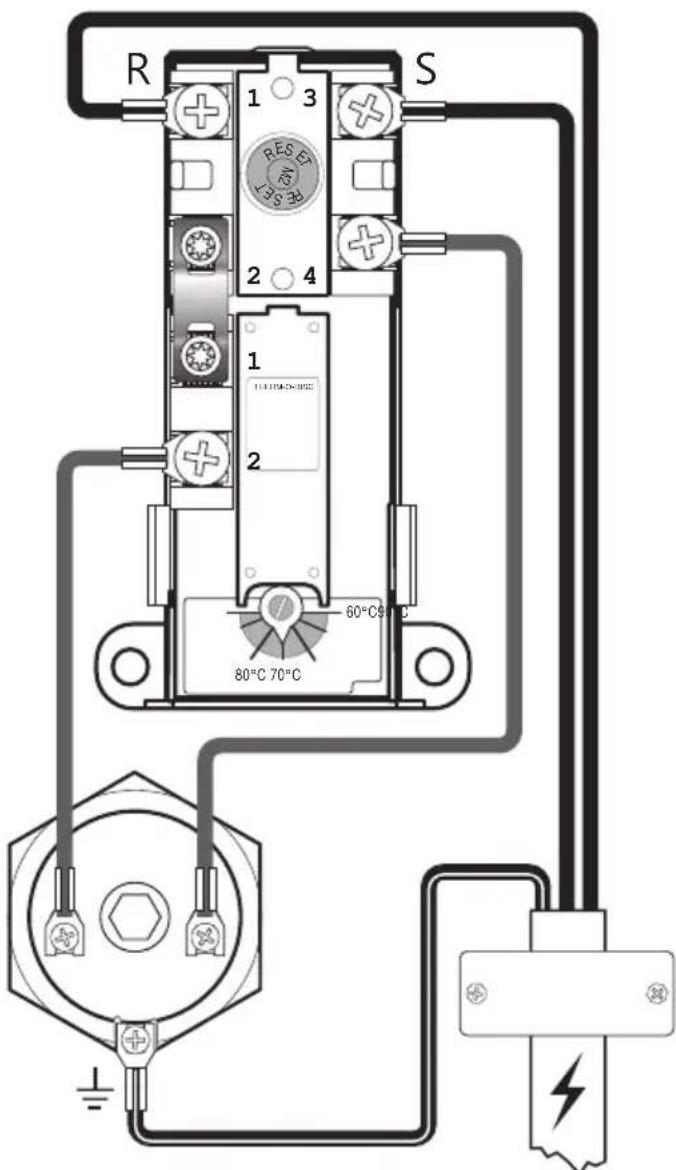

Elektrische aansluiting, schematisch

3.6.4 Montage-instructie

⚠ WAARSCHUWING
💡	Het product moet met water gevuld zijn voor de stroom wordt ingeschakeld.
💡	Een vaste elektriciteitsaansluiting moet worden gebruikt bij installatie in nieuwe woningen of bij wijziging van bestaande elektrische installaties volgens de voorschriften. Een netsnoer met stekker voor een stopcontact kan worden gebruikt bij vervanging van het product zonder dat de elektrische installatie wordt gewijzigd.
💡	Het netsnoer moet bestand zijn tegen 90 °C. Er moet een trekontlasting gemonteerd worden.

⚠️ VOORZICHTIG
💡	Voor het product moet een serviceafstand van 40 cm worden aangehouden/10 cm boven de mengklep.
💡	Bij een eventuele beschadiging van het netsnoer met stekken, moet deze worden vervangen door een speciaal aangepast netsnoer van de leverancier.

3.6.5 Montage-aanbevelingen

AANBEVELINGEN
-	Het meegeleverde netsnoer moet worden gebruikt bij vaste elektrische montage door de stekker voor het stopcontact te verwijderen. (Hittebestendig)
-	Netsnoer voor stopcontact/wanddoos moet verborgen worden gelegd onder een van de kanalen in de onderkant van het product.
-	Voor producten met ≤ 2 kW vermogen, moet een ≥ 10 A zekering / ≥ 1,5 mm ^2 kabel worden gebruikt.Voor producten met ≤ 3 kW vermogen moet een ≥ 15 A zekering / ≥ 2,5 mm ^2 kabel worden gebruikt.

4. DE EERSTE KEER INBEDRIJFSTELLING

4.1 Bijvullen met water

Controleer eerst of alle leidingaansluitingen correct zijn. Voer vervolgens de volgende stappen uit:

A) Open de warm waterkraan en laat deze open staan
B) Schroef de stelknop van de mengklep helemaal naar "+".
C) Open de koudwatertoevoer naar het product.

Controleer of het water uit de open warmwater- kraan ongehinderd loopt, zonder onderbrekingen van lucht.

A) Draai de warmwaterkraan dicht.

4.2 De stroom aanzetten

Wanneer de bereider vol water is, kan de elektriciteit worden aangezet.

A) Steek de stekker in het stopcontact of zet de schakelaar/zekering om.

4.3 Mengklep instellen

De uitgaande warmwatertemperatuur van het product naar de aftappunten in de woning wordt aangepast met de knop op de mengklep. De aanpassing van de mengklep heeft geen invloed op de temperatuur van het warme water in het product.

De temperatuur aanpassen:

A) Draai de regelknop (1) helemaal naar "+"
B) Draai de knop vervolgens in de richting van “—” naar de gewenste temperatuur.

Omwentelingen	Temperatuur
0 Ca. 70 °C
1/4 Ca. 60 °C
1/2 Ca. 50 °C
3/4 Ca. 40 °C

4.4 Controlepunten

A) Controleer of alle leidingaansluitingen van/ naar het product dicht zijn en niet lekken.
B) Controleer of de stroomvoorziening naar het product geen gevaar loopt om te worden blootgesteld aan mechanische, thermische of chemische invloeden.
C) Controleer of een evt. overloopleiding van de veiligheidsklep niet afsluitbaar is, gebogen en vorstvrij ligt met verval naar een afvoer.
D) Controleer of het product horizontaal en verticaal stabiel staat.

4.5 Aftappen van water

⚠ WAARSCHUWING

De temperatuur van het water in het product kan hoger zijn dan 75 °C en dat brengt een risico van brandwonden met zich mee. Voordat u begint met aftappen moet er eerst gedurende minimaal 3 minuten een warmwaterkraan op maximale druk/temperatuur worden opengezet.

A) Onderbreek de spanning.
B) Sluit de inkomende koudwatertoevoer af.
C) Zet één warmwaterkraan helemaal open - en laat open staan (voorkomt vacuum).
D) Zet de mengklep zo ver mogelijk naar "+" open.

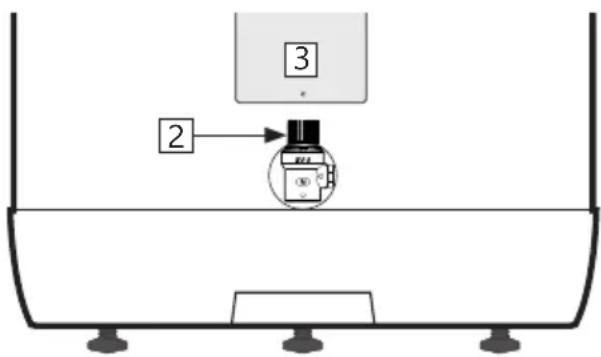

E) Draai de knop op de veiligheidsklep (2) ca. 90 graden naar open positie. Het product wordt geleegd.

3 2

Na het legen sluit u de veiligheidsklep door de knop (2) met de klok mee te draaien. Draai alle open kranen dicht. Pas de mengklep aan naar de oorspronkelijke instelling.

Mocht het nodig zijn om de warmwaterbereider sneller te legen, kan de veiligheidsklep worden weggehaald door de klemringkoppeling op de SWW-aansluiting weg te halen. Bij terugplaatsen moet de klemringkoppeling met 60 Nm moment (+/-5) worden aangedraaid.

4.6 Overdacht aan de eindgebruiker

DE INSTALLATEUR DIENT:

De eindgebruiker te instrueren over veiligheids- en onderhoudsinstructies.

Begeleid de eindgebruiker inzake instellingen en legen van het product.

Overhandig deze montagehandleiding aan de eindgebruiker.

Schrijf de contactgegevens op het typeplaatje van het product.

5. GEBRUIKERSHANDLEIDING

5.1 instellingen

5.1.1 thermostaatinstelling

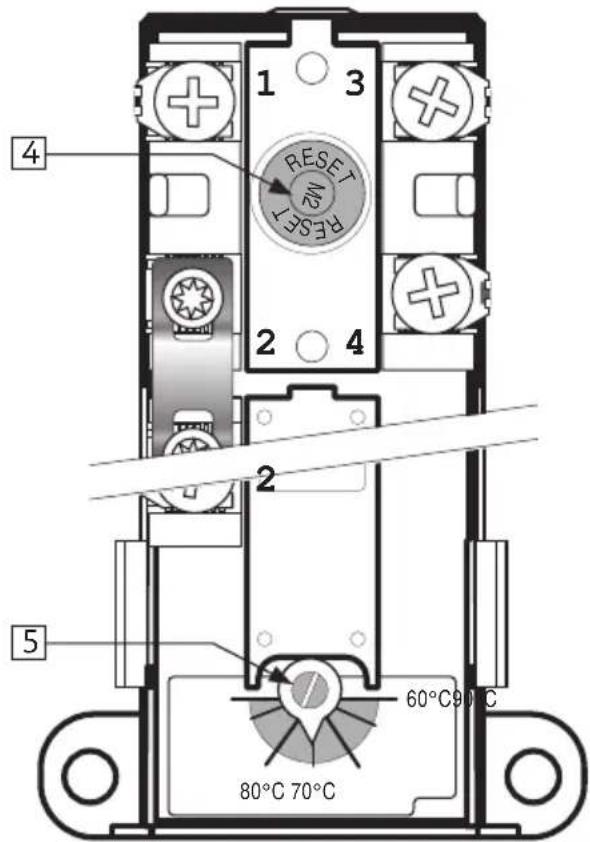

De thermostaat van het product is instelbaar van 60-90°C. De thermostaat mag niet lager worden ingesteld dan 65 °C om bacteriële groei te voorkomen. De temperatuur aanpassen:

A) Onderbreek de spanning.
B) Demonteer de elektriciteitskap (3) beneden onderaan met een schroevendraaier.
C) Pas de temperatuur op de thermostaat (5) aan met een schroevendraaier.

Monteer het deksel van de elektriciteitskast (3) voordat de stroom wordt aangezet. Een wijziging van de temperatuurinstelling op de thermostaat verandert alleen de temperatuur van het water in de tank. De temperatuur voor de aftappunten wordt op de mengklep aangepast.

5.1.2 De beveiligingsthermostaat resetten

De veiligheidsthermostaat slaat uit bij gevaar voor oververhitting. Deze wordt gereset door het deksel van de elektriciteitskast (3) weg te halen en de rode "RESET"-knop (4) in te drukken. Neem contact op met een installateur wanneer de thermostaat herhaalde malen uitslaat.

5.1.3 Mengklep instellen

De uitgaande warmwatertemperatuur van het product naar de aftappunten in de woning wordt aangepast met de knop op de mengklep. De temperatuur aanpassen:

A) Draai de regelknop (1) helemaal naar "+"
B) Draai de knop vervolgens naar “-” naar de gewenste temperatuur.

5.1.4 Stelpootjes aanpassen

Het product is voorzien van drie in de fabriek aan- gebracht stelpootjes, die instelbaar zijn van 0-40 mm. Schroef de stelpootjes ten minste 15 mm t.o.v. de onderkant van het product uit. Pas elk pootje afzonderlijk aan tot het product verticaal en horizontaal stevig en stabiel staat.

⚠ WAARSCHUWING

Er is voortdurend spanning aanwezig in de elektriciteitskast. Voordat werkzaamheden aan de elektriciteit worden uitgevoerd, moet de spanning worden onderbroken en beveiligd worden tegen aanzetten terwijl er gewerkt wordt.

1 3 4 RESET RESET 2 4 2 5 60°C 90°C 80°C 70°C

Omwentelingen	Temperatuur
0 Ca. 70 °C
1/4 Ca. 60 °C
1/2 Ca. 50 °C
3/4 Ca. 40 °C

5.2 Onderhoud

ONDERHOUDSINSTRUCTIES
!	Onderhoud mag alleen worden uitgevoerd door personen ouder dan 18 jaar, met voldoende deskundigheid.
!	Jaarlijkse controle van de veiligheidsklep:
-	Open de klep gedurende 1 minuut door de knop (2) ca. 90 graden te draaien naar de open positie.
-	Controleer visueel of het water ongehinderd naar de afvoer loopt.
-	JA = OK. Sluit de klep door de knop (2) nog eens 90 graden naar gesloten stand te draaien.
-	NEE = NIET OK. Onderbreek de spanning/sluit de watertoevoer af. Neem contact op met de installateur.

6. OPSPOREN VAN STORINGEN

6.1 Storingen en oplossingen

Indiean er problemen met het product ontstaan tijdens bedrijf, moet u de tabel controleren op mogelijke storingen en oplossingen. Wanneer het probleem niet te vinden is in de tabel met storingen of wanneer u twijfelt over het probleem, dient u contact op te nemen met de installateur (zie het typeplaatje van het product) of OSO Hotwater AS - zie punt 7.2.

OPSPOREN VAN STORINGEN
Probleem Mogelijke oorzaak Mogelijke oplossing
Er loopt/druppelt water van de veiligheidsklep/er ligt 's ochtends vaak water bij de bereider	Drukreduceerventiel, watermeter of dichte terugslagklep op de waterinname.De waterdruk in de woning is te hoog.	Monteer een AX expansievat, die de expansie tijdens opwarmen opvangt en monteer een drukreduceerventiel voor een stabiele waterdruk in de woning. Het drukreduceerventiel wordt aangepast aan de voordruk van het expansievat. Neem contact op met een erkende installateur.
	De veiligheidsklep is versleten of er liggen deeltjes tussen membraan en klepzetel vanwege onzuiver water.	Probeer de veiligheidsklep met water door te spoelen. Open de klep gedurende ca. 1 minuut. Zie punt 5.2. Blijft de klep nog steeds lopen, moet de klep worden vervangen. Neem contact op met een erkende installateur.
	Lekkage bij het verwarmingselement.	Controleer dit door: a) de elektriciteit uit te zetten, b) de klep van de elektriciteitskast weg te schroeven, c) visueel te kijken of het lekt bij het verwarmingselement. In dat geval moet u de pakking/verwarmingselement vervangen. Neem contact op met een erkende installateur.
Geen warm water	De elektriciteitstoevoer is onderbroken.	Controleer dat de zekering ingeschakeld is/de stekker in het stopcontact zit/de aardlekschake- laar niet gesprongen is.
	De thermostaat is gestopt.	Druk de "RESET"-knop op de beveiligingsther- mostaat in, zie de "Gebruikshandleiding".
	Het verwarmingselement is kapot.	Vervang het verwarmingselement. Neem contact op met een erkende installateur.
	Lekkage bij de warmwaterleidingen	Controleer dit door: a) de mengklep te sluiten, b) 2-3 uur te wachten, c) te voelen of de mengklep warm is. In dat geval lekt er een warmwaterlei- ding of is er een andere lekkage. Neem contact op met een erkende installateur.
Niet voldoende warm water Hoog verbruik in de woning.		Pas de temperatuur op de thermostaat aan tot 85 °C, zie de "Gebruikshandleiding".Ga over op een grotere OSO warmwaterbereider. Neem contact op met een erkende installateur.
Temperatuur is niet hoog genoeg	De mengklep is ingesteld op een te lage temperatuur.	Pas de temperatuur op de mengklep aan, zie de "Gebruikshandleiding".
	De thermostaat is ingesteld op een te lage temperatuur.	Pas de temperatuur op de thermostaat aan tot 85 °C, zie de "Gebruikshandleiding".
	Doorslag in kranen van koud naar warm water.	Neem contact op met een erkende installateur.
Zekering/aardlekschakelaar slaat herhaalde malen door	Mogelijke fout van de elektrische installatie van de bereider.	Controleer door: a) de elektriciteit uit te scha- kelen, b) het deksel van de elektriciteitskast te schroeven, c) de elektriciteitskast visueel te con- troleren op mogelijke problemen. Neem in dat geval contact op met een erkende elektricien voor controle. Plaats het deksel van de elektri- teitskast terug.
Het duurt lang voordat er warm water uit het aftappunt komt	Lange leidingen van bereider naar aftap- punt.	Monteer een circulatieleiding of een verwar- mingskabel op de warmwaterleiding. Of mon- teer een naverwarmer bij het aftappunt. Neem contact op met een erkende installateur.
Slagen in de leidingen wanneer de warmwaterkraan wordt dichtgedraaid	Grote drukverhoging wanneer de kraan snel wordt dicht gedraaid.	Volkomen normaal. Monteer een AX expansie- vat als het hinderlijk is. Neem contact op met een erkende installateur.

7. GARANTIEVOORWAARDEN

GARANTIEBEPALINGEN
Uw OSO-product is vrij van materiaal- of productiefouten.Wij zijn trots op onze producten en bieden dan ook de beste garantievoorwaarden op de markt.
1	De basis OSO-garantie dekt product- en vervangingskosten voor de druktank tot 5 jaar na datum van aankoop, op voorwaarde dat het product:
!	Gemakkelijk bereikbaar is in de woning voor service en onderhoud.
!	Geïnstalleerd is volgens de montage-instructies en dat de veiligheidsinstructies zijn gevolgd.
∅	Niet aangesloten is geweest op een drinkwaterbron met een chloorinhoud van meer dan 50 mg/L Bij een gehalte boven de 50 mg/l. moet een anode worden gemonteerd voor het water wordt bijgevuld.
∅	Niet is blootgesteld aan vorst, overdruk, overspanning of chloorbehandeling.
∅	Niet aangepast of gewijzigd is, of is blootgesteld aan externe, abnormale invloeden.
2	De uitgebreide OSO-garantie dekt productkosten voor de druktank tot 10 jaar na datum van aankoop, op voorwaarde dat het product:
!	Is gekocht en geïnstalleerd door een erkende installateur/loodgieter.
3	Vervangbare onderdelen zijn gegarandeerd vrij van materiaal- en fabricagefouten gedu- rende 2 jaar vanaf de datum van aankoop, mits het product:
∅	Niet aangesloten is geweest op een drinkwaterbron met een kalkgehalte van meer dan 35 mg/L (5°dH).

7.1 Klantenservice

Bij problemen die niet op te lossen zijn nadat u de gids met storingen in deze montagehandleiding heeft doorgenomen, kunt u contact opnemen met:

A) De installateur die het product geleverd heeft.
B) OSO Hotwater AS: Tel: [phone]

[e-mail] / www.oso.no

8. DEMONTAGE VAN HET PRODUCT

8.1 Demontage

A) Onderbreek de spanning.
B) Sluit de inkomende koudwatertoevoer af.
C) Laat het water uit het product lopen - zie punt 4.4.
D) Ontkoppel alle leidingaansluitingen.
E) Het product kan nu weggehaald worden.

8.2 Retourneren

Dit product is recyclebaar en moet ingeleverd worden bij een milieustation. Wanneer dit product wordt vervangen door een nieuw, kan de installateur het oude product meenemen voor recycling.

© Alle delen van deze installatie-instructie vallen onder de bescherming van de wet inzake intellectueel eigendom en mogen niet worden gereproduceerd of gedistribu- eerd zonder schriftelijke toestemming van de producent. Wijzigingen voorbehouden.
