BRUKSANVISNING EXP35U538HW ELECTROLUX

(kun for Storbritannien)

1.3 Advarsler om brug

För du tar luftkjøleren i bruk på nytt:

Tack for att du köpt en Electrolux-product. Du har valt en produit som für med sig artionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i atanke. Sā när du an använder den kan du kännà dig trygg med att veta att du fãr fantastiska resultat varje gang. Vällkommen till Electrolux.

Besök.Var webbplats for att:

Få användningsrad, broschyrer, felsökningshjälp och serviceinformation: www.electrolux.com/webselfservice

Registrarera din produit fur batre service: www.registerelectrolux.com

Köpa tillbehör, forbrukningsvaror och originalreservdilar till din produit: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar anvands.

Ha foljande uppgifter till hands när du kontaktar serviceavdelningen:

Modell, PNC, serienummer.

Informationen staredpata typskylten.

Varnings-/viktg sakerhetsinformation.

Allman information och tips.

Miljoinformation.

Med reservation for andringar.

1. SAKERHETSINFORMATION

Symbol	Observera	Förklaring
	VARNING	Den här symbolen visar att apparaten använderett brandfarlicht kylmedel. Om kylmedlet lacker ut ochutsatsfor en extern antändningskälla, finns det riskfor brand.
	FÖRSIKTIGHET	Den här symbolen visar att en bruksanvisiningka läsas noggrant.
	FÖRSIKTIGHET	Den här symbolen visar att servicepersonal skahantera den här utrustningen med hänvisning till installationsmanualen.
	FÖRSIKTIGHET	Den här symbolen visar att information sombruksanvisining eller installationsmanual finnstilgänglig.

WARNING!

• Denna produit kan användas av barn fran 8 árs álder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental formåga, samt personer med bristande erfarenhet och kunskap, om de overvakas eller instrueras beträffande hurprodukten används på att saker tätt och Förstår de risker som ar forknippade med användningen.

Barn skeinte leka medprodukten.
- Om nagtsladden ar skadad maste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, for att undvika fara.

I den har handboken beskrivs hur din nya luftkonditionering anvands på rätt satt. Läs nogaigenom helaenna handbookinnanprodukten anvands. Denna handbook skarfvaras på en saker plats sa att den kan anvandas som en praktiskreferens.

WARNING!

• Kontakta en auktoriserad servicetekniker for reparation och underhäll avenna enchet.

• Kontakta installatoren für installation av encheten.

• Luftkonditioneringen fär inte användas av barn eller psyiskt Funktionshindradeutan tillsyn.

• Små barn skall övervakas sà att de inte leker med luftkonditioneringen.
• Det finns lokala myndighetsregler for hogsta tillatna ljudniva som slapps ut av luftkonditioneringsapparater.
• Om natsladden ska bytas ut fär den endast bytas ut av auktoriserad personal.
• Installationsarbeitet fär endast utföras av auktoriserad personal och enligt nationella standarder for kabeldragning (i förekommande fall). Felaktig anslutning kan orsaka überhettning och brand.
• Se noga till att inte komma i kontakt med fläktenNDAR de horisontella luftgallren justeras.
  Sakringen ar 250 V 3,15 A, keramisk typ.
• Rengöring och underhäll ska inte göras av barn utan tillsyn. Beakta att kylmedel inte fär innehälla lukt.

1.1 Viktiga anmärkningar

1. Använd inte enchetenutanluftfilter.
2. Använd inte encheten)nar en varmekälla eller oppen eld.
3. Utsatt inte encheten for direkt solljus och regn utomhus.
4. Forvara eller flytta alltid encheten i uppratt lage.
5. Täck inte über encheten när den ärigäng eller omedelbart after användning.
6. Töm alltid ut kondensvattnet innan encheten ställs undan.

1.2 Punkter att tänka på vid användning av luftkonditioneringen

WARNING!

Varningar under användning

• Modificera inte naggon del av den har produkten.
• Stoppa aldrig in nagot i nagon del av encheten.

• Kontrollera att eluttaget som används har lämplig markspanning. Använd endast att 220 V - 240 V, 50 Hz, 10 A elnat. Felaktig natspanning kan skada encheten och orsaka brand.

• Använd alltid en antiexplosiv strömbrytare aller säkring med rätt amperemärkning. Använd inte under nagra omständigheter trad, stift aller andra foremål istället for en riktig säkring.

• I handelse av nagot onormalt med luftkonditioneringen (t.ex. en brinnande lukt), dra inte ut kontakten direktutan oppna fönstret for att fä in luft Först och stäng sedan av encheten och koppla bort strömförsörjningen.

WARNING!

Varning for natsladden

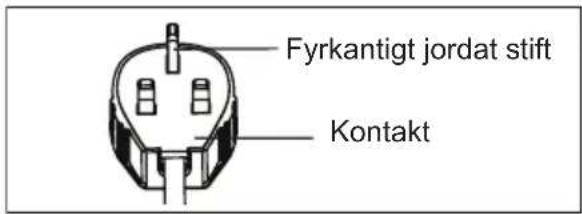

• Denna stickkontakt fär endast kopplas in i ett lampligt vagguttag. Använd inte tillsammans med forlängningsssladdar.
• Tryck in stickkontakten ordentlich i uttaget och kontrollera att den inte sitter lost.
• Tryck, deformera eller äandra inte natsladden och sänk inte ner den i vatten. Ovarsam hantering av natsladden kan leda till att encheten skadas och orsaka elektriska stötar.
• Om nätsladden ar skadad måste den bytas ut av tillverkaren eller dennes serviceagent, eller en motsvarande kompetent person, for att undvika sakerhetsrisker. Använd endast en utbytessladd som foljer tillverkarens specifikationer.

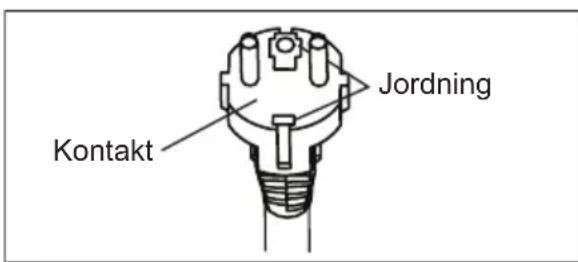

• Denna produit på vara ansluten till att jordat eluttag. Denna produit ar utrustad med en jordad sladd. Stickkontakten på anslutas till att uttag som ar ordentlich installerat och jordat. Skär under inga omständigheter bort eller avlågsna det fyrkantiga jordade stiftet (endast for Storbritannien) från stickkontakten.

1.3 Sakerhetsforeskrifter vid användning

• Du måste stänga av encheten och koppla frän natsladden innan underhäll eller rengöring utförs.

• Placera inte,enheten nara nagon varmekalla ell oppen eld nar du byter filter.

• Stänk inte och häll inte vatten direkt på encheten. Vatten kan orsaka elektriska stötar eller skador på utrustningen.

• Luftkonditioneringen skal alltid tommas när den skaflyttas. Om det finns vatten kvar i tanken kan det rinnaut medan den flyttas.

For att vara saker på att allt vatten toms ut fär inte tömningsslangen vara BOjd eller lyftas upp i avfuktningslaget. Om detta inte görs kan det tömda vattnet rinna ut i rummet.

• Temperaturen runt tömningsslangen fär inte vara under fryspunkten vid användning. Uttömt vatten kan frysa i slangen och orsaka att vatten i encheten svämmar över och rinner ut i rummet.

• Blockera inte luftinloppet eller luftutloppet med foremål.
  Kylningsförmågan kan minskas eller upphörå helt.

• Se till att det finns en antiexplosiv jordfelsbrytare som skydd mot elektriska stötar i enlighet med brittisk standard och kabeldragningsregler.

• Exponering for direkt luftflöde under en langre period kan vara farligt for halsan. Exponera inte boende, husdjur eller växter for direkt luftflöde under langre tidsperioder.

• Använd inte den har luftkonditioneringen fürändamål som inte angivits (t.ex. bevarande av precisionsenheter, mat, husdjur, växter och konstföremål). Användning på att sändant sättkan skada sändan egendom.

• Använd inte medel für att paskynda avfrostningsprocessen ihrer für att rengöra, andra an de som rekommenderas av tillverkaren.

• Produktten skä Förvaras i att rum utan kontinuerligt fungerande antändningsköllor (till exemple: öppen eld, en gasprodukt eller en elektrisk värmare).
  Gör inga hal i den aller brann den.

• Overensstammelse med nationella gasbestammelser maste foljas.
• Se till att ventilationsöppningarna inte blockeras ellertäppsigen.
• Produktten skä Förvaras i ett välventilerat område)darrumstorleken ar större an 12m^2

Specifik information gällandeprodukter med R290 kylmedelsgas.

• Läs alla varningar noggrant.
• Vid avfrostning och rengöring av encheten, använd inte andra verktyg än de som rekommanderas av tillverkaren.
• Produktten fär inte placeras nara antändningsköllor (till exempl: öppen eld, gas erler elektriska apparater i drift).
• Punktera inte och bränn inte.
• Kylmedelsgaser kan vara luktfria.
• Produktten måste installereras, användas och forvaras iett område som ar större an 12m^2
• Denna produit innehaller att visst antal gram (se markplaten på produits baksida) av R290 kylmedelsgas.
  R290 År en kylmedelsgas som uppyller de europeiska miljödirektiven. Punktera inte nagon del av kylmedelsgasens krets.

• Omprodukten installeras, används eller förvaras i att icke ventilerat område måste rummet utformas För att forhindra ackumulering av kylmedelsläckor, som kan resultera i risk För brand eller explosion på grund av tändning av kylmediet som orsakats av elektriska element, spisar蒌 andra sādana källor.

• Produktten måste Förvaras på att södant sätt att mekanisk fel förhindras.

• Personer somlagarkylkretsenmaste ha lamplig certificering utfardad av en ackrediterad organisation som sakerstaller kompetens vid hantering av kylmedel enligt en specifik utvardering som erkants av branschorganisationer.
• Reparationer måste utföras baserat på rekommendationer frän tillverkningsföretaget. Underhäll och reparationer som kraver hjälp av annan kvalificerad personal måste utföras under overinseende av en person som fär hantera brandfarliga kylmedel.

1.4 Ytterligare information

Märkning av utrustning med tecken

Förvaring av utrustning/produkter

Förvaring av utrustning ske överensstämma med tillverkarens instruktioner.

Förvaring av Förpackad (osåld) utrustning

Förvaringspaketets skydd bör konstrueras sà att mekanisk skada på utrustningen inuti förpackningen inte orsakar lackage av kylmedlet. Det maximala antelet delar av utrustningen som fär förvaras tillsammanskommen att fastställas enligt lokala föreskrifter.

2. SÄKERHETSINSTRUKTIONER

2.1 Anmärkningar om drift

• Det tar 4 minutes für kompressorn att börja kyla ingen. Om du stänger av luftkonditioneringen och startar om den direkt tar det 4 minutes für kompressorn att börja kyla ingen. Det finns en elektronisk produit i encheten som häller kompressorn avstängd i 4 minutes für sakerhetens skull.
• I handelse av strömavbrott under användning skau du lata det gå 4 minutes innan du startup om encheten. När strömmen kommt tillbaka startup du om luftkonditioneringen. Om strömmen var avständg underindreän 4 minutes, vänta i minst 4 minutes innan du startup om encheten. Om du startup om luftkonditioneringen inom 4 minutes kan en skyddsanordning i encheten orsaka att kompressorn stängs av. Denna skyddsanordning forhindrar kylning i ca 5 minutes. Alla tidigare installinger annulleras och encheten ätergår till ursprungliga installinger.
  När du stänger av encheten i kylningsläge stängs kompressorn av omedelbart och övre/nedre fläktmotorn stängs av after 5 sekunder. Om encheten gär till fläktläge fran kyllage, stängs kompressorn av omedelbart och den nedre fläktmotorn stängs av after 5 sekunder. Om encheten gär till värmeläge fran kyllage, stängs kompressorn av omedelbart och den nedre fläktmotorn stängs av after 30 sekunder.

For att undvika personskador erler pa
egendom maste foljande instruktioner foljas.
Felaktig anvandning pa ground av att
anvisningar ignorerats kan orsaka skador
paa person och egendom.
Allvarligeheten klassificeras enligt foljande
indikationer:

WARNING!

Symbolen indikerar risk for dödsfall aller allvarlig skada.

WARNING!

Symbolen indikerar risk for personskada aller skada pa eigendom.

• Drift vid lag temperatur: Häller encheten på att frysa? Frysning kan inträffa nar encheten ställs in på:nara 18^ vid laga omgivande temperaturforhällanden, särskilt på natten. Under dessa forhällanden kan ytterligare ett temperaturfall gora att encheten fryser. Om encheten ställs in på en högre temperatur fryser den inte.
• Avfuktningslaget ökar rumstemperaturen. Enheten genererar varme i avfuktningslaget och rumstemperaturen stiger. Varm luft blases ut fran luftutloppet men detta ar normalt och anger inget problem med encheten.
• Luftkonditioneringen bläser den varma luften som genereras av encheten utanfor rummet via utloppsslangen i kylläget. Under tidenkommen sama mangd luft att komma in i rummet fran utsidan genom alla öppninger i rummet.
• Alla som arbetar med kylkretsar maste ha ett giltigt certifikat fran en industriell ackrediterad bedömningsmyndighet som tillater hantering av kylmedel på ett sakert satt enligt en branschgodkänd bedömningsspecifikation.
  Service ske endast utforas enigt tillverkarens rekommendation. Underhall och reparation som kraver hjalp av annan utbildad personal ska utforas under overinseende av den person som ar behorig naret det galler anvandning av brandfarliga kylmedel.
• Arbetstemperaturområdet for luftkonditioneringen ar 16-35 °C (60-95 °F) i kyllage; 5-27 °C (41-80 °F) i värmeläge.

Innebörden av symboler i den har handboken visas nedan:

Symbolen anger att detta aldrig fargoras.

Symbolen anger att detta alltid skagoras.

2.2 Varning under användning

WARNING!

Varning under användning

Varning Innebörd
Anslut stickkontakten korrekt Den kan orsaka elektriska stötar, explosionEller brand på grund av att für hög värme alstras
Använd inte,enheden ellstäng av dengenom att sättia iEller dra ut stickkontakten	Det kan orsaka elektrisk stöt,brand ochexplosion på grund av värmegenereringen
Skada inte och,enheden inte onespecificerad natsladd	Det kan orsaka elektrisk stöt,brand ochexplosion. Om natsladden skadasmåste den bytas ut av tillverkaren elleren auktoriserad serviceverkstad ellenmotvarande kompetent person,for attundvika sakerhetsrisker
Ändra inte langden på natsladden och dela inte uttaget med andraprodukter	Det kan orsaka elektrisk stöt,brand ochexplosion på grund av värmegenereringen
Använd inte,enheden med vãta händernessi en fuktig miljö	Det kan orsaka elektriska stötar
Rikta inte luftflödet mot personer i rummet Detta kan skada din hãlsa
Sakerställ alltid effektiv jordning Felaktig jordning kan orsaka elektrisk stö
Lät inte vatten rinna in i elektriska delar Det kan orsaka funktionsfel erelerlektriska stötar
Installera alltid en huvudströmbrytareoch en dedikerad strömkrets	Inkorrekt installation kan orsaka elektrisk stöt,brand ochexplosion
Koppla frän,enheden om konstiga ljudhors,om den luktar erller om detkommenut rök frän den	Det kan orsaka elektrisk stöt,brand ochexplosion
Använd inte uttaget om det är lost ellerskadat	Det kan orsaka elektrisk stöt,brand ochexplosion
Öppna inte,enheden under användning Det kan orsaka elektrisk stöt,brand ochexplosion
Häll skjutvapen borta Det kan orsaka brand ochexplosion
Lät inte natsladden lopa nara andavrarmeprodukter	Det kan orsaka elektrisk stöt,brand ochexplosion
Lät inte natsladden lopa naralettantändlig gas erller brännbara ämnensom bensin,benzen, thinner osv.	Det kan orsaka elektrisk stöt,brand ochexplosion
Ventilera rummet innanluftkonditioneringen användson det forekommer gaslackagedrän en annan produkt	Det kan orsaka explosion,brand ochbrännskador
Demontera aller modifiera inte,enheden Det kan orsaka felfunktion och elektriska stötar
Förskitigkeit Innebörd
Vidrör inte enchetens metalldilar när luftfiltret skall demonteras	Det kan orsaka personskador
Rengör inte luftkonditioneringen med vatten	Vatten kanträga in i encheten och skada isoleringen. Det kan orsaka elektriska stötar
Se till att rummet arvälventilerat vid användning samtidigt med en spis aller liknande.	Det kan annars orsaka syrebrist
När encheten skull rengöras, stäng av encheten och slå ifrån kretsbrytaren	Rengör inte encheten när den arpaslagen eftersom detta kan orsaka brand, explosion, elektriska stötar och andra personskador
Låt inga husdjur ellerväxter stå där det arett directluftflöde	Detta kan skada husdjuret ellerväxten
Använd inte För speciellaändamål Använd	inteenna luftkonditionering foratt bevara precisionsanordninger, mat,husdjur, växter och konstföremål. Detkan orsaka fösämring av kvalitet, etc.
Sluta använda encheten och stängfönstret vid stormEller cyklon	Använding med fönstren öppna kan göra att mobler inomhus blir blöta
Häll i kontakten när du tar ut den Det kan orsaka elektrisk stöt och andraskador
Slå ifrän huvudströmbrytaren näranlaggningen inte skall användas underen langre tidsperiod	Det kan annars orsaka funktionsfel,brand eller explosion
Placera inte nagonting runt luftinloppen ellerr inuti luftutloppet	Det kan orsaka funktionsfel erller annanolyckshändelse

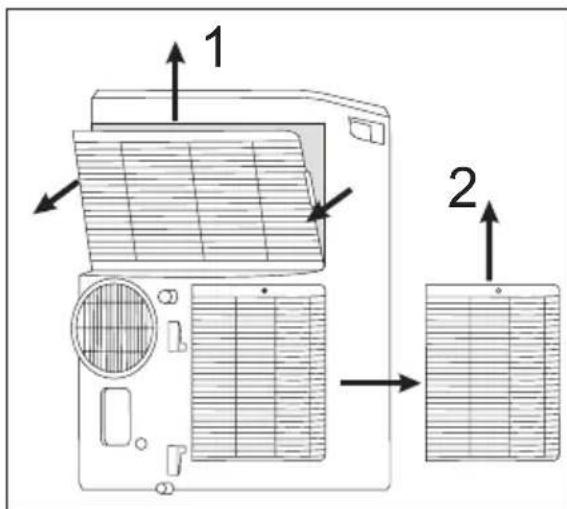

Montera alltid filtrén korrekt. Rengör filtrevarennanvecka.	Användingutan filter kan medforafuktnionsfel
Använd inte starka rengöringsmedelssöm som vaxEller tinner - använd en mjuktrasa	Utseendet kan fösämras på grundav färgforändringar och repor
Placera inga tunga foremål på nätkabelnoch se till att den intekommen i klåm	Risk for brand, explosion ellerelektriska stötar foreligger
Drick inte vattnet som släpps ut frannluftkonditioneringen	Det innehäller fororeningar och kan göradig sjuk
Var fösiktig vid uppackning ochinstallation	Vassa kanter kan orsaka personskador
Om vatten Tränger in i encheten, stängav encheten vid eluttaget och slå ifrnankretsbrytaren. Isolera frän elnätet genomatt lossa stickkontakten och kontaktsedan en auktoriserad servicetekniker	Det kan annars orsaka elektriska stötaroch andra skador

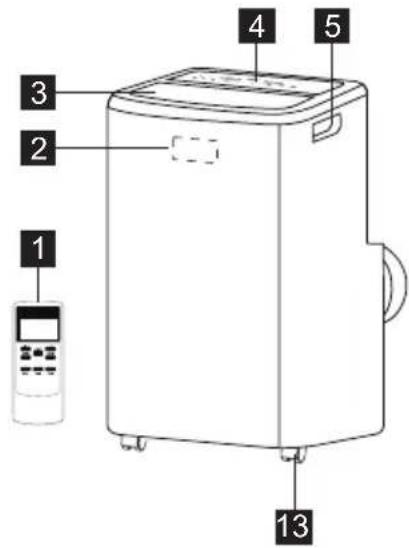

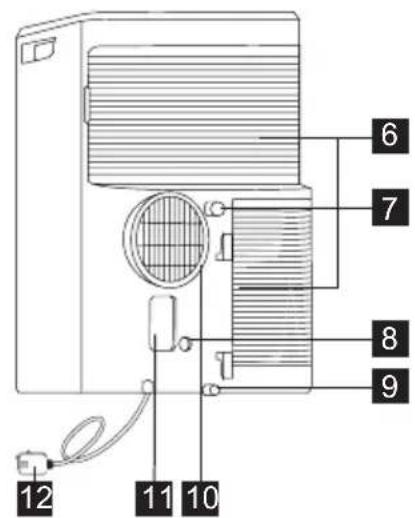

3. BESKRIVNING AV ENHETEN

1 Fjarrkontroll
2 Signalmottagare
3 Rummets Luftutslapp
4 Kontrollpanel
5 Barhandtag (bada sidorna)
6 Luftintag

7 Kontinuerligt tomningsutlopp
8 Törningsutlopp für pumpen

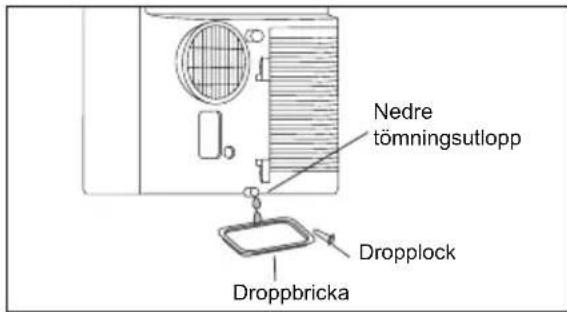

9 Nedre tomningsutlopp
10 Luftutsläpp
11 Stickkontakt
12 Natsladd
13 Hjul

4. TILLBEHÖR SOM INGÄR

DELAR NAMN PÅ DELARNA: MÄNGD:
1	Adapter A, Utlopsledning, Adapter B (platt öppning),	1 sats
2	Tömningsslang	1 st.
3	Fjärrkontroll	1 sats

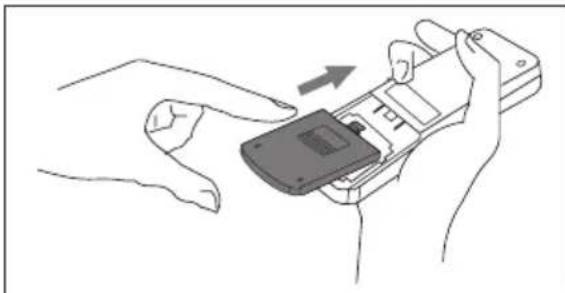

4	Batteri (R03P "AAA" 1,5 V) 2 st

• Kontrollera att alla tillbehör medfoljer i förpackningen och és installationsanvisingarna om hur de fungerar.

5. INSTALLATIONSANVISNINGAR

5.1 Utslapp av varm luft

I COOLING-laget maste produiten placeras nara ett fonder erler opping sa att den varma utloppsluften kan ledas ut. Placera forst encheten plant och se till att det finns minst 50 cm utrymme runt encheten och att den star i narheten av en strömkälla med enkel krets.

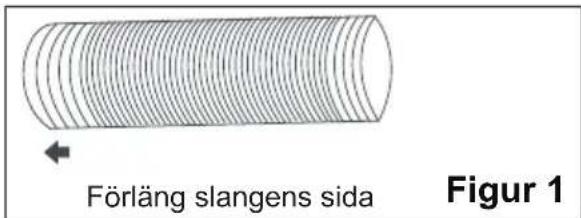

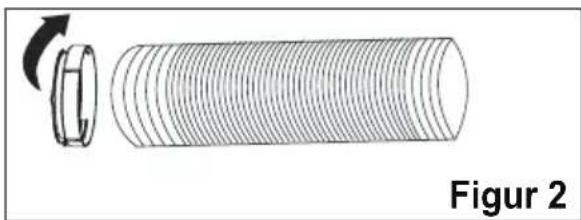

1. Förlang slangens bada sider (Fig. 1) och skruva slangen till adapter A (Fig. 2).

Adapter A ar redan fastskruvad
på slangen for den har encheten.

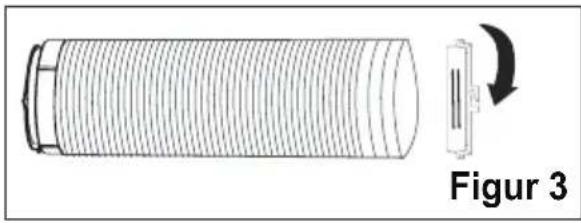

1. Dra ut den andra sidan av slangen och skruva fast den i adapter B (Fig. 3).

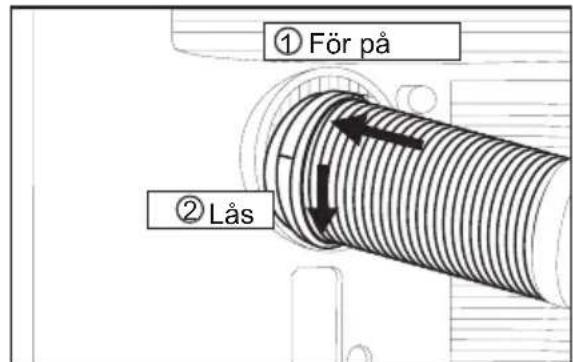

1. Installera adapter A i encheten (Fig. 4).

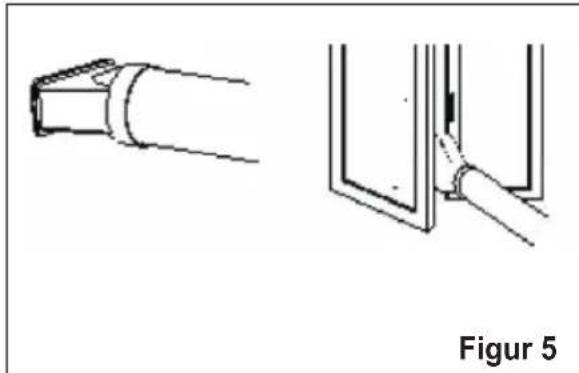

1. Satt i adaptern Bi fönstret. (Fig. 5)

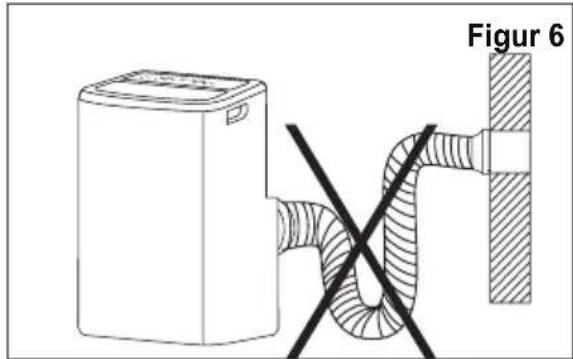

Slangen kan frolangas fran sin ursprungliga langd pa 38 cm till hogst 150 cm, men det ar bist att halla langden sa kort som mojigt. Se aven till att slangen inte har nagra skarpa bojar erler ar slak. (Fig.6)

Figur 4

6. LUFTKONDITIONERING, FUNKTIONER

6.1 KONTROLLPANEL

1 Visar temperatur/tid
2 PÁ/AV
3 Filtererställning
4 Flakthastighe
5 Justera temperaturen ell er timern

6 Lagesval
7Vila
8 Timer

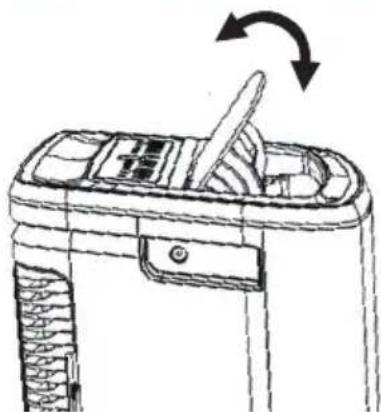

9 Svänga

7. BRUKSANVISNING

Vissa av foljande instruktioner kan endast anvandas med kontrollpanelen.

7.1 Anvanda kontrollpanelen

Varmeläge (pà vissa modeller)

1. Tryck på "mode"-knappen tills kontrollampan "Heat" lyser.
2. Tryck på "flakthastighet"-knappen for att valja flakthastighet enigt hur flakthastighetsindikatorn lyser. Du kan valja flakthastighet enigt foljande sekvens: "auto" "hi" (hog) "med" (medium) "low" (lag) "auto".
3. Tryck på knappen"-"ller *for att valja temperatur.
4. Ansluten tomningsslang. Se avsnitt 7.4 om tomning.

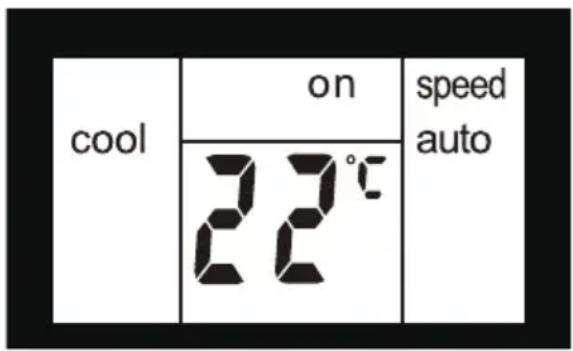

Kylningsläge

1. Tryck på "lages"-knappen tills indicatorlampan for kylningslage tand.
2. Tryck på "flakthastighet"-knappen for att valja flakthastighet enigt hur flakthastighetsindikatorn lyser. Du kan valja flakthastighet enigt foljande sekvens: "auto" "hi" (hog) "med" (medium) "low" (lag) "auto".
3. Tryck pa knappen "—" eller "+ for att valja temperatur.

i Man behover inte anvanda tommingssslangen i "kylnings"-lage.

Torkning

Tryck pa "mode"-knappen tills indicatorlampan for torkning tand. Pa skarmen visas rumstemperaturen. Samtidigt tand指示orlampan for lag"flakthastighet.

Observera: I det har laget kan inte flakthastigheten valjas.

Fläktläge

I det har laget behover du inte anvanda utloppsslangen ellertomningssslangen.

1. Tryck på "lages"-knappen tills indicatorlampan for flaktens lage tand.
2. Tryck på knappen "Fan Speed" (Flakthastighet) for att ställa in onskad flakthastighet.
3. Fläkten gär på vald hastighet och displayen visar rumstemperaturen.

Observera: I det har laget kan inte automatisk hastighet valjas.

Auto-lage

Ha alltid tomningsslangen ansluten i det har laget.

När du ställer in luftkonditioneringen på Auto-läge valjer den automatiskt kylning, uppvärmning (ej tillampligt für modeller med endast kylning) eller drift med endast fläkt beroende på vilken temperatur du har valt och rumstemperaturen. Luftkonditioneringen styr rumstemperaturen automatiskt rund den temperaturpunkt du ställer in. I AUTO-laget kan du inte valja fläkthastigkeit.

1. Tryck på "mode"-knappen tills kontrollampan "Auto mode" lyser. Efter "Auto mode" (automatisch lage) har valtskommen encheten att gā automatisch enligt aktuell rumstemperatur.

Timer-lage

Med timern kan användaren fördroja enhances start och avständning.

Hur man fordrojer starten

Satt i kontakten i vagguttaget sa att enhances ar i standby-lage.

Tryck på "timer"-knappen sö att Timerindikatorn tänds och timmarna på skärmen visar "0.0".

Tryck pa aller hällinne pilen for UPP "+"ller NER "for att andra fordroj start-timern i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. Tryck pa "timer"-knappen ingen inom 5 sekunder for att stanga av timerinstallingen direkt.

After 5 sekunder ar timerfunktionen aktiverad och displayen visar temperaturen. Kontrollen räknar ner Återstående tid till start.

For att avaktivera INSTALLEN, tryck pa "timer"-knappen ingen sa att aterstaende tid visas och tryck pa knappen ingen for att stanga av fonctionen. Du kan ocks avbryta INSTALLEN genom att trycka pa "p/a/av"-knappen. After avaktivering av INSTALLEN stangs timerindikatorn av.

Hur man forderjer avstängningen

Avstängningen kan fördröjas nar encheten ar pascalgen.

Tryck på "timer"-knappen sa att Timerindikatorn tand och timmarna på skärmen visar "0.0".

Tryck på erler hällinne pilen for UPP "+"eller NER "for attändra fordröj stopp-timern i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. Tryck på "timer"-knappen ingen inom 5 sekunder for att stänga av timerinstallingen direkt.

After 5 sekunder ar timerfunktionen aktiverad och displayen visar temperaturen. Kontrollen räknar ner Återstående tid till avstängning.

For att avaktivera INSTALLEN, tryck pa "timer"-knappen ingen sa att aterstende tid visas och tryck pa knappen ingen for att stanga av Funktionen. Du kan ocks avbryta INSTALLEN genom att trycka pa "pə/av"-knappen. Efter avaktivering av installEN gn STANGs timerindikatorn av.

Village

Aktivera den har Funktionen for att fa en behaglig temperatur och spara energia. Baranr enheten ar i kyl-,varme-ller autolage kan du trycka pa "vilo"-knappenaattenheten garivilolage.

Observera: Se sidan 17 for mer information om Vilolage.

Luftgallretsvängfunktion

Tryck pa "svang"-knappen for att luftgallren pa den ovre panelen skakunna svanga upp och ner.

Tryck pa den har knappen ingen for att stanga av luftgallretsvangfunktion.

Växla mellan ^ F / ^

Tryck pa knappen "+" and "samtidigt i mer an 3 sekunder for att vaxla mellan grader Fahrenheit och grader Celsius. Under Torknings-/flaktlaget kan du inte valja ^ F / ^

Filteråterställning

Denna Funktion ar en päminnelse om att rengöra luftfiltret (se Skötsel och rengöring) für effektivare drift.

Indikatorlampan for filtret tänds after 250 driftstimmar. For att Återställa after rengöring av filtret, tryck på "filteråterställnings"-knappen, sö släcks indicatorlampan for filtret.

7.2 Fjarrkontroll

1 Skärmen for fjärrkontroll
2 Temp/Timer installingsnapp
3 Valknapp
4 Timer-knapp
5 Strömbrytare På/Av
6 Hastighetsknapp
7 Viloknapp
8 Svängnapp

Batteriinstallation och viktiga instruktioner

Ta bort batterilocket på fjärrkontrollens baksida.

Satt i de medfoljande batterierna korrekt (se anvisiningarna inuti batterifacket). Stang locket.

For att byta de gamla batterierna (som har anvants) med tvånya R03P "AAA" 1,5 V-batterier, upprepa stegen oven.

Om fjarrkontrollen byts ut aller kasseras maste batterierna tas bort och avskaffas i enlighet med lokal lagstiftning, aftersom de skadar miljon.

Blanda inte gamla ochnya batterier.
Blanda inte alkaliska, vanliga (kol-zink)
eller laddningsbara (nickel-kadmium)
batterier.

Kassera inte batterier i elden.

De kan explodera aller börja Lacka.

Om fjarrkontrollen inte anvands under en langre tid, ta bort batterierna.

Fjarrkontrollen maste hanteras med storsta forsiktigkeit. Slapp inte den aller lat den exponeras for direkt sollus ell er vermekallor.

Denna enhet overensstämmer med del 15 i FCC-reglerna. Driften berorp pa foljande tva villkor:

(1) Denna enchet fär inte orsaka skadlig störning, och (2) den har encheten maste acceptera all mottagen störning, inklusive störningar som kan orsaka öönskad användning.

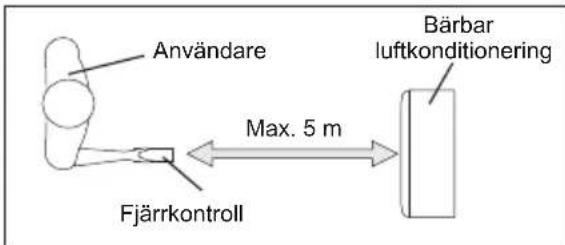

Rikta fjarrkontrollen mot platsen for signalmottagaren. Fjarrkontrollen far inte vara langre an 5 meter fran encheten (utan hinder mellan fjarrkontrollen och encheten).

Anvanda fjarrkontrollen

SÄTTA PÄ ENHETEN

Satt i kontakten och tryck sedan pa "på/av"-knappen (när den slås pa gär den senaste installingenFore avstängning igang. For att stanga av encheten,tryck pa"pa/ av"-knappen ingen och dra ur kontakten. Stang alltid av encheten genom att trycka pa"på/av"-knappen och vanta nagraminuter innan du drar ur kontakten.

Kylningsläge

Tryck pa "mode"-knappen tills vänstra sidan av skärmen visar "cool" (kyla). Tryck pa "fan speed"-knappen (flakthastighet) for att valja flakthastigheten "auto", "high" (hög), "mid" (medel) och "low" (lag). Tryck pa " = " och for att valja onskad temperatur.

Torkning

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "dry" (torka). Samtidigt visas "low" fläktsymbol på skärmen. Observera: I det här laket kan inte fläkthastigheten valjas.

Fläktläge

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "fan" (flåkt). I det har laget kan du valja flakthastighet "hög", "mellan" eller "låg" genom att trycka på flakthastighetsknappen och referera till diagrammet.

Observera: I detta lage behover luftutslapppsslangen inte anslutas.

Varmelage (endast for modeller med varme och kyla)

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "heat" (värme). Tryck på "fan speed"-knappen (flakthastighet) for att valja flakthastigheten "auto", "high" (hög), "mid" (medel) och "low" (lag). Tryck på "-" och "+" for att valja onskad temperatur.

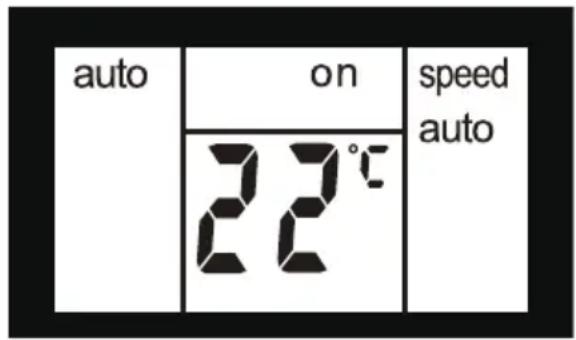

AUTO-lage

Tryck pa "mode"-knappen tills övre sidan av skärmen visar "auto". I AUTO-laget kan du inte valja flakthastighet. Tryck pa " = " och " + " for att valja onskad temperatur.

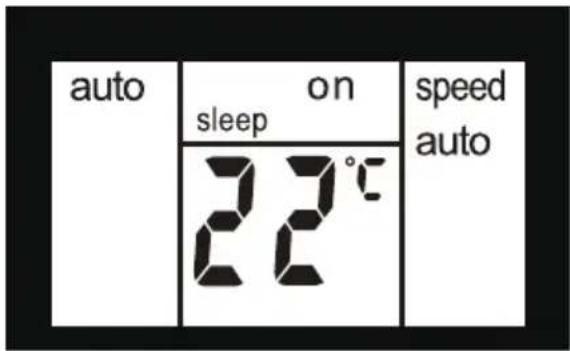

Village

När encheten är i kyl-, värme- aller autoläge kan du trycka på "vilo"-knappen sa att encheten gär i viloläge. I detta lage ställs fläkthastigheten in automatiskt som "auto" och kan inteändras. I Kyla/Värme-laget ökar/minskar vald temperatur med 1 °C 30 minutes after att laget valts. Temperaturen ökar/minskar sedan med ytterligare 1 °C after ytterligare 30 minutes. Den nya temperaturen bibeḥalls i 7 timmar innan den Återgår till den ursprungliga inställda

temperaturen. Detta avslutar "Vilo"-laget och encheten stangs av automatiskt. Programmet "Vilo"-lage kan avbrytas nar som helst under anvandningen genom att trycka på "Vilo-,"Lages-erler Flakthastighets"-knappen. Observera: I Flakt-ller Torkningslage kan inte Vilolage stallas in.

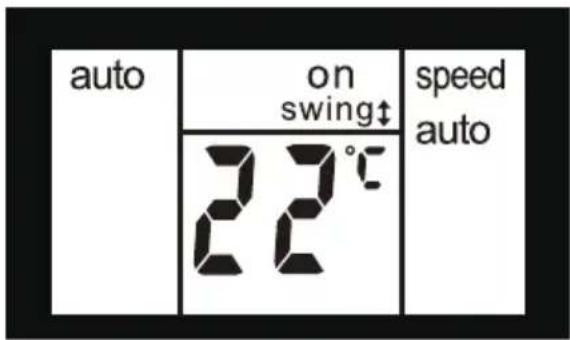

Luftgallretsvängfungtion

Tryck pa "svang"-knappen for att aktivera Luftgallrens svangfunktion. Skarmens ovre sida kommer att visa "swing". Luftgallret pa den ovre panelen kommer att svanga upp och ner. Tryck pa den har knappen ingen for att stanga av Luftgallrets svangfunktion.

Växla mellan ^ F / ^

Tryck pa knappen"-" och "+"samtidigt i mer an 3 sekunder for att vaxla mellan grader Fahrenheit och grader Celsius. Under Torknings-/flaktlaget kan du inte valja ^/^

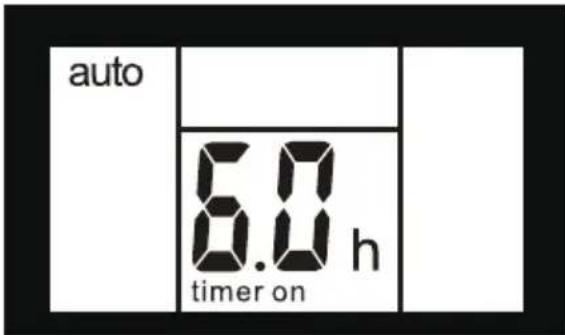

Timer-lage

Hur man fordrojer starten

Satt i kontakten i vagguttaget sa attenheten ar i standby-lage. Tryck pa "timer"-knappen, skarmen visar "timer" och "h" och "on" blinkar. Tryck pa uller hallinne pilen for UPP ^+ "eller NER for att andra fordroj start-timern i steg om 0,5 timme upptill 10 timmar, sedan i steg om 1 timmeupp till 24 timmar. After 3 sekunder harinstallningen sparats. Kontrollen raknarrer aterstaende tid till start.Du kan ocksatatrycka pa "timer"-knappen ingen direkt, sa slutar "on" att blinka och ehentestarir det tidigare installda laget.

Du kan ställa in laget och encheten startar som du foredrar after att "on" slutat blinka. För att avbryta inställingen, tryck på "timer"-knappen ingen.

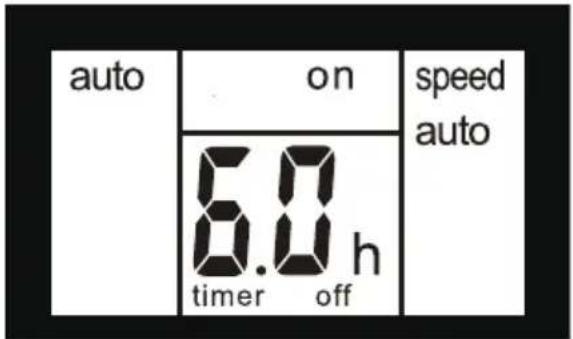

Hur man fordrojer avstangningen

Avstängningen kan fördröjas nar encheten ar pascalgen. Tryck på "timer"-knappen, skärmen visar "timer" och "h" och "off" blinkar.

Tryck på eller hällinne pilen for UPP ^+ "eller NER"for att andra fordroj stopp-timern i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. After 3 sekunder sparas inställingen och displayen visar aterstaende tid tills encheten stangs av. Du kan ocksa trycka på knappen "timer"igen direkt och "av"kommen att sluta att blinka omedelbart.

For att avbryta installningen, tryck pa "timer"-knappenigen.

7.3 Falkod

Om det stared "AS", "CS" aller "ES" på displayen har en temperatursorser gatt sonder. Kontakta en auktoriserad Electrolux serviceverkstad.

Om det stared "L3" på displayen har fläktmotorn gatt sönder. Kontakta en auktoriserad Electrolux serviceverkstad.

Om det stär "P1" på displayen är bottentråget fullt. Flytta försiktigt encheten till en plats)där den kan tommas, ta losstömningspluggen i botten och lát vattnet rimna ut. Starta om maskinen tills "P1"-symbolen forsvinner. Ring after service om felet kvarstär.

Om displayen visar "E4" fungerar inte kommunikationen mellan displayen och huvudkontrollen. Kontakta en auktoriserad Electrolux serviceverkstad.

7.4 Tömmingsinstruktioner

Kontinuerlig flode av avloppsvatten

I TORKNINGS-laget aller om du hare en varmepumpmodell, behover du entradgardsslang (säljs separat) aller en avloppsslang for att tomma ut kondens fran encheten.

Folj stegen nedan:

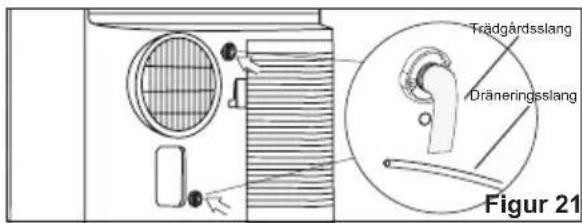

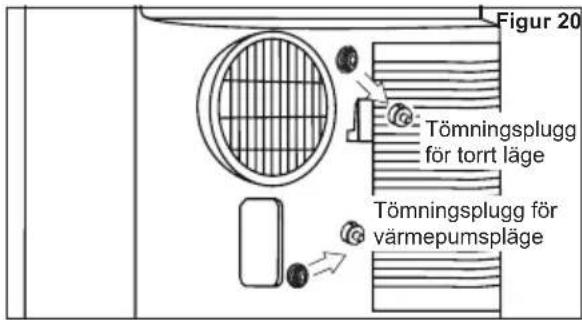

• Skruva av tomningslocket pa det kontinuierliga tomningsutloppet (Fig.20).
• Anslut enaänden av trädsslangen (säljs separat) eller avloppsslangen till tömningsutloppet och led den andraänden till att avlopp som ar lagre anenheten (Fig. 21).

OBS!

• Om,enheten kors i kallt ellerm automatiskt lage kan kondensvatten stromma ut after att tomningslocket har tagits bort. Nar du sca ta bort tradgardsslangen sca du forbereda en droppbricka (medfoljer inte) for att samla in kondensvattnet fran tomningsutloppet.

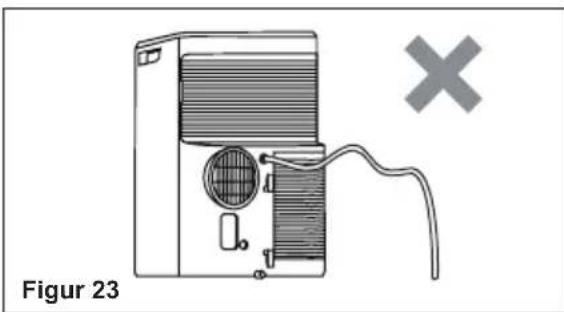

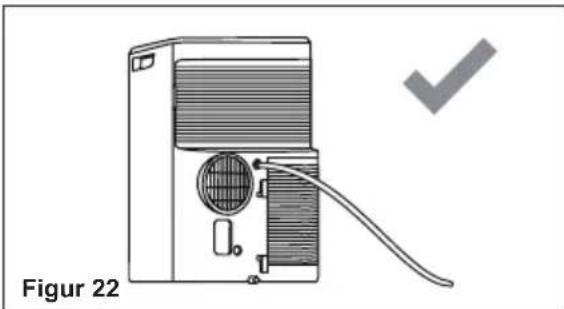

• Var noga med att höjden och sektionen på tömningsslangen inte ar högre an den for tömningsutloppet, eller sä kanske inte det fasta tömningsutloppet fungerar ordentlich.
  Under kylnings-ller autolage.
  rekommenderas att stanga av det
  fasta tomningsutloppet genom att byta
  tomningslocket till tomningsutloppet
  for att uppnama maximal prestanda.

Tömning av kondensvatten i encheten under vinterfürvaring.

Placera en droppbricka (medfoljer ej) under det nedre tomningsutloppet, ta sedan bort tomningslocket sa att kondensvattnet kan rimna ut pa droppbrickan.

Satt pa tomningslocket pa det fasta tomningsutloppet nar kondensvattnet har slutat rimna.

Placera droppbrickan under det nedre tömningsutloppet och ta sedan av gummiproppen fran tömningslocket for att kondensvattnet ska kunna rinna ut pa droppbrickan. Om din droppbricka inte kan ta allt kondensvatten,kommen ett antal fyllninger att behovas. Satt pa tömningslocket pa det nedre tömningsutloppet nar kondensvattnet har slutat rinna.

OBS! For att sakerstalla att allt kondensvatten har toms ut, luta encheten genom att lyfta den nagot uppat fran framsidan tills detinte kommt nagot kondensvatten ur tomningsutloppet.

8. SKÖTSEL OCH RENGÖRING

Rengör luftkonditioneringen ibland sa att den fortssätter att se ut som ny. Du maste koppla fran erheten fore rengöring for att forbindra elstötar eller brand.

8.1 Rengora encheten

Skapet och fronten kan dammas av med en oljefri duk eller tvattas av med en duk doppad i en losning av varmt vatten och milt flytande diskmedel.

Använd aldrig rengöringsmedel med landslide, vax aller polermedel på skåpets front.

Vrid ur overblivet vatten ur duken innandu torkar runt reglagen. Overblivetvatten i ellr runt reglagen kan skadaluftkonditioneringen.

8.2 Rengora filtren

For att halla din luftkonditioneringsapparateffektiv, bor du rengora filret varannanvecka.

1. Ta bort luftfiltret s'am visas pabilden nedan.

Ta ut det övre och det nedre luftfiltret.

1. Tvatta filtret med flytande diskmedel och varmt vatten, ej mer an 40^ . Skolj filtret noga. Skaka forsiktigt bort overblivet vatten ur filtret. Kontrollera att filtret ar helt torrt innan du satter tillbaka det. Istallet for att tvatta av filtret kan du dammsuga det.
2. Satt tillbaka filtret nar det har torkat.

Kontrollera att filtret ar helt torrt innan du satter tillbaka det.

8.3 Vinterfürvaring

Om luftkonditioneringen inte ska anvandas under en langre tid:

1. Töm vattentanken helt och låt det nedre tömningsloket och gummiproppen sitta kvar tillräckligt长期以来 att resterande vatten toms ut. När behällaren ar helt tom och inget mer vatten rinner ut, sätt tillbaka gummiproppen och locket.

2. Ta bort och rengör filtre, lát det torka helt och satt sedan tillbaka det.

3. Ta bort fjarrkontrollens batterier.
4. Forvara luftkonditioneringen på ettsvalt, torrt stalle, inte i direkt solljuseller i extrema temperaturer, se till attdet ar val ventilerat och inte dammigt.

Innan luftkonditioneringen anvandsigen:

1. Se till att filter och tomningslock sitter ordentligt pa plats.
2. Kontrollera att sladden ar i gott skick,utan sprickor ellr skador.
3. Satt i nga batterier i fjarrkontrollen.
4. Installera Luftkonditioneringen enligt beskrivningen i installationsanvisingarna.

9. FELSÖKNING

Läs i listen innan du ringer after service. Det kan spara dig tid och pengar. Den här listen innehäller vanliga fel som inte beror på tillverkningsfel eller materialfel.

Luftkonditioneringen fungerar inte.

Vaggkontakten ar inte ansluten. Satt i kontakten ordentlich i uttaget.
- En propp i huset kan ha gatt, ellersa kan jordfelsbrytaren ha utlosts. Byt sakring mot en av typen tidsforrojd ellerafterstall huvudstrombrytaren.
- Kontrollen ar AV. Slå på kontrollen och ställ in önskad INSTALLING.
- Felkod P1 visas på displayen. Töm ut vatten sasom beskrivs i avsnitt 7.3 Tömning.
- Rumstemperaturen ar lagre an den installda temperaturen (Kylningslauge) aller rumstemperaturen ar hogre an den installda temperaturen (Varmelage). Aterstell temperaturen.

Luften fran encheten kinns inte tillrackligt kall.

• Rumstemperaturen ar under 16^ . Kylning kan inte intraffa forran rumstemperaturen stiger over 16^ .
• Ställ in en lagre temperatur.
• Kompressorn har stängts av genom att lagen har andrats. Vänta ca 4 minuter och lyssna after att kompressorn startar om;när den ställs in i COOL-laget.

Luftkonditioneringen kyler men rummet ar for varmt - INGEN is bildas på kylspolen bakom den dekorativa fronten.

• Yttertemperatures under 16^ . For att frosta av spolen staller du in fläktlage.
• Luftfiltret kan vara smutsigt. Rengör filtret. Se avsnitt 8 "Skötsel och rengöring". Ställ in fläktläge für att avfrosta.

• Temperaturen ar installd for lagt for kylning nattetid. Stall in flaktlage for att avfrosta spolen. Stall sedan in temperaturen pa en Hogre installlning.

• Utoppskanalen ar inte ansluten erer ar blockerad. Se avsnitt 5.1 Utslapp av varm luft.

Luftkonditioneringen kyler men rummet ar for varmt - is bildas på kylspolen bakom den dekorativa fronten.

• Smutsigt luftfilter - luften begränsas. Rengör luftfiltret. Se avsnitt 8 "Skötsel och rengöring".
• Temperaturen ar for högt installd. Ställ in temperaturen på en lagre installlning.
• Luftgallren har riktats felaktigt. Rikta Luftgallren for bättre luftfördeling.
• Enhetens front ar blockerad av lakan, persienner, mobler, etc. - begränsar luftfördelningen. Rensa bort blockeringen i enhetens front.

• Dörrar, fönster, spjäll, etc. är öppna -sval luftkommen ut. Stäng dörrar, fönster, spjäll, etc.

• Enheten har nyligen sats igang i ett varmt rum. Vanta en stund sa att "lagrad varme" forsvinner fran vaggar, golv och mobler.

Luftkonditioneringen slås på och av snabbt.

• Smutsigt luftfilter - luften begränsas. Rengör luftfrittret.
• Utomhustemperaturen ar extrem varm. Ställ in flakthastigheten på en snabbare inställning sa att luftengars genom kylspolarna oftare.

Rummet ar for kallt.

• Installd temperatur ar for lag. Oka den installda temperaturen.

10. MILJÖSKYDD

Atervinn material med symbolen. Atervinn forpackningen genom att placera den i lampligt kärl. Bidra till att skydda var miljö och var hälsa genom att atervinna avfall frän elektriska och

elektroniskaprodukter.Slanginte\ produkter markta med symbolen med hushallsavfallet.Lamna in Produkten\ papanarmaste atervinningsstation ellertkontaktaCOMMUNKONTRET.

INDICE
