BRUKSANVISNING CF5011 ELECTROLUX

Manöverpanel, manöverpanelens vred och signallampor.... 5

TEKNISKA UPPGIFTER.... 5

Normal- och snabbplattor.... 7

Kokplattomas effektreglage....7

Rengöring och skötsel av gjutjärnskokplattor 11 Rengöring och skötsel av glaskeramikhäll....11

Rengöring och skötsel av ugnstillbehör.....11

Löstagning av ugnslucka....12

Löstagning och rengöring av ugnsstegar.....12

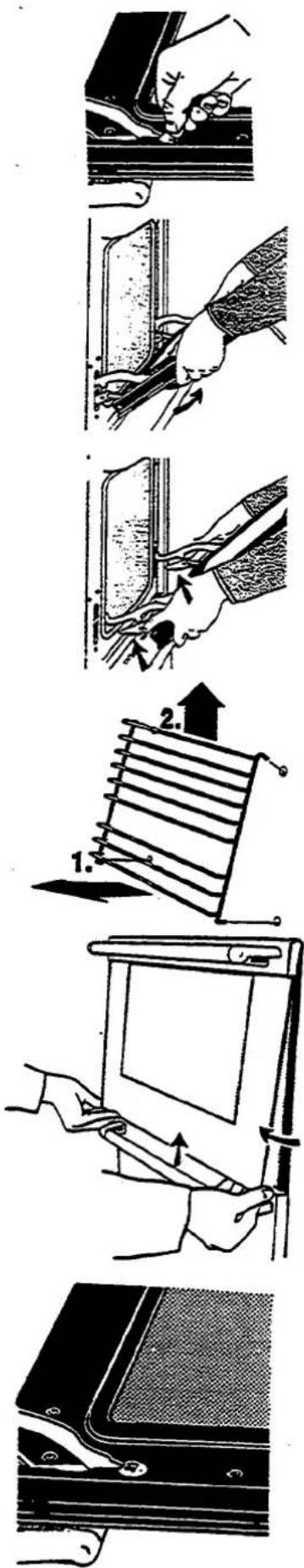

Löstagning och rengöring av ugnsluckans skyddsglas....12

SPISENS SERVICE....13

Byte av ugnsiampa....13

Service och reservdelar....13

FÖR SPISINSTALLATÖREN....13

Transportskador....13

Elanslutning....13

Justering av spisens sockelhöjd....14

Regiering av spisens sockeldjup....14

Spisens justering i våg....14

STEKTABELL....16

Vår produktutveckling fortsätter. Uppgitterna i denna bruksanvisning är därför inte bindande. I okara fall, ber vi Er ta kontakt med spisleverantören eller servicen.

Tillverkare Electrolux Norge a/s, Eidsvollfabrikken.

VIKTIGT ATT VETA!

Läs bruks- och installationsanvisningen noggrant, innan du börjar använda din nya spis. Alla som använder spisen skall vara väl förtrogna med användningssätt och säkerhetsdetaljer. Spar bruks- och installationsanvisningen för eventuellt framtida behov. Dessutom måste den finnas om spisen säljs eller överlåts på annan person.

Installationsarbeten, ev ingrepp i spisen, förlängning av kabeln o s v skall utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra spisen samt leda till person- och/eller egendomsskada.

Spisen är avsedd för normal hushållsanvändning. Används den för andra ändamål, kan det finnas risk för skada på person och/eller egendom.

Lämna aldrig friyrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid ev brand, nollställ spisens vred och stäng av köksfläkten OBS! KVÄV ELDEN MED LOCK, ANVÄND ALDRIG VATTEN.

Tippskydd och kastrullskydd skall vara monterade samt luckspärren i funktion. Dessutom måste det finnas minst 400 mm avställningsyta på båda sidor om spisen. Låt inte barn leka med eller röra vred och luckor.

Kastruller o d, spisens kokplattor och ugn blir vid användning mycket varma. Beröring kan ge brännskador. Håll barn borta från spisen. Även andra ytor på spisen kan bli varma. Observera att plattor, kastruller o d behåller värmen en tid efter användning.

Var försiktig när du öppnar ugnsluckan vid grillning, matlagning och bakning. Varm luft strömmar ut. Håll barn borta från ugnen. Använd väl isolerande grytlappar och ta ett stadigt grepp i det som skall ut ur ugnen.

Ugnen skall brännas av före användning. Håll barn och djur borta från spisen. Den blir varm vid avbränning. Ventilera väl med hjälp av t ex köksfläkten.

Var försiktig så att du inte skadar luckglaset. Sprickbildningar i kanterna kan leda till att glaset spricker efter några uppvärmningar.

Nollställ samtliga vred före byte av trasig lampa, följ bruksanvisningen.

Kontrollera att spisen är avstängd när den inte används, samtliga vred skall vara nollställda.

Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Handskar bör användas vid förflyttning av spisen.

Kontrollera att spisens kabel inte kommer i kläm vid förfityttning av spisen, t ex vid installation och vid städning bakom spisen.

Se till, av säkerhetsskäl, att handtag till kastruller och stekpannor inte sticker ut utanför spisen.

Kontrollera kärlens bottnar. Kärl med konvex botten, dvs som buktar utåt, ger dålig värmekontakt.

Använd endast kärl som är lämpliga på kokplatta och i ugn.

Håll kokplattor och ugn rena av hygien- och säkerhetsskäl. Påbyggda fettfläckar och annat spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Läs och följ bruksanvisningens och rengöringsmedlets anvisningar samt ev varningstexter.

Service och ev reparationer bör utföras av AB Elektroservice eller av leverantören godkänt serviceföretag. Använd endast reservdelar som tillhandahålles av dessa. Se konsumentköp EHL

Hjälp till att undvika olyckor även när spisen skall skrotas: Lossa den från vägguttaget, kapa sladden vid utgången från spisen och sätt ugnsluckornas spärrar ur funktion.

FÖRE SPISENS ANVÄNDNING

1. Läs spisens bruksanvisning noggrant.
2. Torka av kokhällen och ugnen.
3. Diska emaljerad bakplåtar, ugnspannor och övriga tillbehör med diskmedel, skölj och torka.
4. Hetta upp gjutjärnskokplattoma (CF 5003, CF 5010, CF 5011) först 3 minuter på läge 1 och därefter 3 minuter på full effekt. Först avdunstar fuktigheten, sedan fäster skyddfärgen vid plattan.
5. Hetta upp ugnen en 1/2 timme i 300 °C.
6. Kontrollera, att spisen står plant. Justera spisens ställbara fötter i framkanten och hjulen i bakkanten (all justering sker från framsidan).

VIKTIGT!

Kontrollera, att spisens skydds- utrustning är installerad och fungerar.

VIKTIGT!!!

Hetta upp kokplattorna (CF 5003, CF 5010, CF 5011) och ugnen före användning.

Sörj för god ventilation med tex. spisfläkten.

BEKANTA DIG MED DIN NYA SPIS

Spisens delar

Gjutjärnsplattor/ Keramisk håll Säkerhetsspärr Förvaringsskåp Justerbar sockel Ventilationsöppning Dataskylt Manöverpanel Ugn

Spisens manöverpanel, manöverpanelens vred och signallampor

E Electrobus Gül signallampa för ugnens termostat Ugnens och kokplattornas/ kokzonernas röda singal- lampa Ugnens temperatur- vred Ugnens funktions- vred Kokzonernas/-plattomas effektvred Framre höger kokzon/-platta

TEKNISKA UPPGIFTER

Mod	CF 5003		CF 5010CF 5011 (med säkerhetsur)		CF 5015
Anslutningseffekt	8515 WKokplattor		8715 WKokplattor		8815 WKeramisk håll
	storlek	effekt	storlek	effekt	storlek	effekt
främre högra	145 mm	1500 W	145 mm	1500 W	140 mm	1200 W
främre vänstra			180 mm	2000 W	180 mm	1700 W
bakre högra	180 mm	2000 W	180 mm	1200 W	180 mm	1700 W
bakre vänstra			145 mm	1000 W	140 mm	1200 W
vänster i mitten	220 mm	2000 W
Ugn
Volym	38 l		38 l		38 l
Över-undervärme	2000 W		2000 W		2000 W
Undervärme	1000 W		1000 W		1000 W
Övervärme	1000 W		1000 W		1000 W
Grill	2000 W		2000 W		2000 W
Snabbstart	3000 W		3000 W		3000 W

Standardtillbehör

Emaljerad bakblåt, 2 st

Emaljerad ugnspanna, 1 st

Ugnsgaller, 1 st

Tippskydd + 2 st skruvar

Kastruliskydd

Skrapa och rengörings/skötselmedel för keramisk håll (CF 5015)

Extra tillbehör

Extra utrustning tillhandahålles av Ab Electroservice eller av kontrakterade Serviceaffärer.

kokhällsskydd (50 cm)	393 15 60-01
emaljerad bakplåt (50 cm)	393 12 63-04
emaljerad ugnspanna (50 cm)	393 12 62-04

SPISENS SÄKERHETSTILLBËHÖR OCH MONTERING AV DESSA

Tippskydd

VIKTIGT!!! Tippskyddet måste monteras enligt anvisningen.

När du drar spisen från sin plats t.ex. vid rengöring, fungerar inte tippskyddet.

Tippskyddet är standardtillbehör.

Tippskyddet monteras för att spisen inte skall tippa vid onormal belastning. T ex ifall barn sätter sig på den öppna luckan.

Tippskyddet monteras baktill på spisens vänstra eller högra sida.

Rita ett streck på väggen, efter det att spisen justerats i våg, i jämnhöjd med spisens bakkant, se bild. Mät omsorgsfullt ut platsen för tippskyddet.

Kontrollera, att det i väggen bakom spisen inte löper el- eller vattenledning.

MIN 55 MM MAX 60 MM n.60 mm MIN 35 MM — MAX 65 MM

Ugnens säkerhetsspärr

VIKTIGT!!!

När säkerhetsspärren är i funktion, är det svårare för barn att öppna luckan.

Innan du öppnar luckan, lyft säkerhetsspärren uppåt.

Vid behov kan säkerhetsspärren sättas ur funktion. Tryck då ner säkerhetsspärrens knapp. Se bild.

När säkerhetsspärren skall vara i funktion, dra spärrhandtaget utåt, knappen frisläpps och läset fungerar normalt.

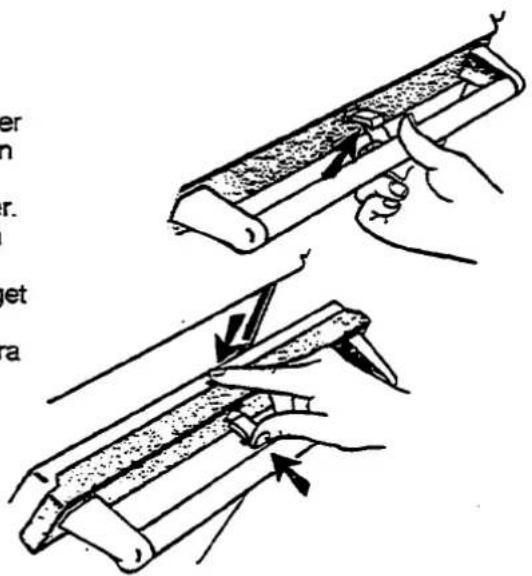

Kastrullskydd

Tryck ner knappen med ett finger. Tryck in spärr-handtaget med det andra fingret.

När kastrullskyddet är monterat när barn inte till kokkärlet och välter inte hett över sig.

VIKTIGT!!!

Vänd kastrull- och stekpannshandtag så att de inte sticker ut utanför spiskanten.

SÅ HÄR ANVÄNDER DU

GJUTJÄRNSKOKPLATTORNA

(CF 5003, CF 5010, CF 5011)

Normal- och snabbplattor

Dessa kokplattor har 7-stegs vred.

Snabbplattan har större effekt (på läge 6) än en standardplatta av samma storlek och kokpunkten uppnås snabbare.

Snabbplattan är försedd med överhettningsskydd.

Överhettningsskyddet skyddar plattan från skador om plattan glöms påkopplad.

Kokplattornas effektreglage

Lär dig reglera kokplattomas effekt.

När du t ex kokar potatis, hetta upp vattnet först på läge 6 och fortsätt kokningen på läge 1-2-3. Du sparar energi och undviker överkok. Utnyttja också eftervärmen.

Val av kokplatta

Kokplattomas egenskaper är olika.

Snabbplattan är för snabb uppkokning. Plattan med den största diametern är lämpligast att använda till stekning. De bakre plattorna är lämpliga för tillredning av maträtter, som man sållan rör om i.

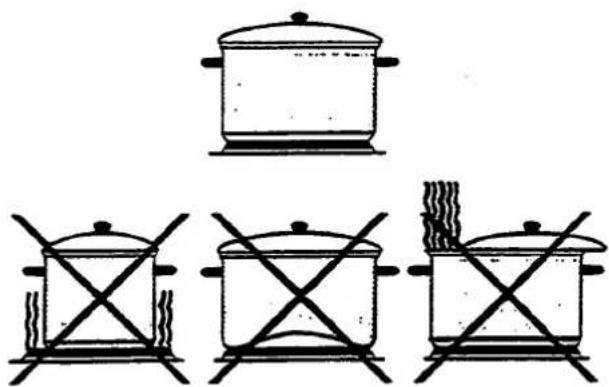

Val av kokkärl

Välj i första hand kokkärl med tanke på det som skall tillredas. Använd plan- och tjockbottnade kokkärl med tättslutande lock.

Välj kastrull, som har samma diameter, eller är en aning större än plattans diameter.

7-stegsvredens läge användas på följande sätt

Läge 6 = upphettning

Läge 4-5 = stekning

Läge 2-3 = kokning

Läge 1 = varmhållning och efterkokning

Vreden kan vridas i båda riktningarna.

Kokzonerna har vred med steglöst effektreglage. Vreden kan vridas åt båda hållen.

Lämplig inställning av vredet beror på kokkärl, typ och mängd av mat, som skall tillagas och önskad temperatur. Bekanta dig med vidstående bild, som ger anvisningar om reglering vid olika matlagningstillfällen.

Ifall du först ställt in högsta effekt, kom ihåg att minska effekten efter uppkokningen. På detta sätt sparar du energi och underviker överkok.

Överhettningsskyddet i alla kokzoner förhindrar att kokzonema skadas, ifall kokzonen t ex glöms påkopplad.

LÄS NOGGRANT IGENOM DEN BIFOGÅDE BRO- SCHYREN OM DEN KERAMISKA HÄLLENS EGEN- SKAPER OCH ANVÄNDNING.

7-LÃGES-VRED

STEGLÖST VRED

EFFEKTREGLERING

1 2 3 4 5 6 EFTERKOKNING KOKNING STEKNING UPPKOKNING 1 2 3 4 5 6 7 8 9 10 11 12

SÅ HÄR ANVÄNDER DU SÄKERHETSURET

(CF 5011)

Kokplattoma fungerar bara med säkerhetsuret (max 120 min. = 2 tim.) Ställ in säkerhetsuret på önskad funktionstid.

Ställ kokplattans effektvred till ett lämpligt läge. Efter den valda tiden bryter säkerhetsuret strömmen av kokplattan.

Vänd ännu kokplattans effektvred till 0-läge.

Säkerhetsuret är inte avsedd för att mäta koktid. (äggklocka)

OBS! Vrid aldrig tillbaka säkerhets-timern manuellt

120 30 60 90 min

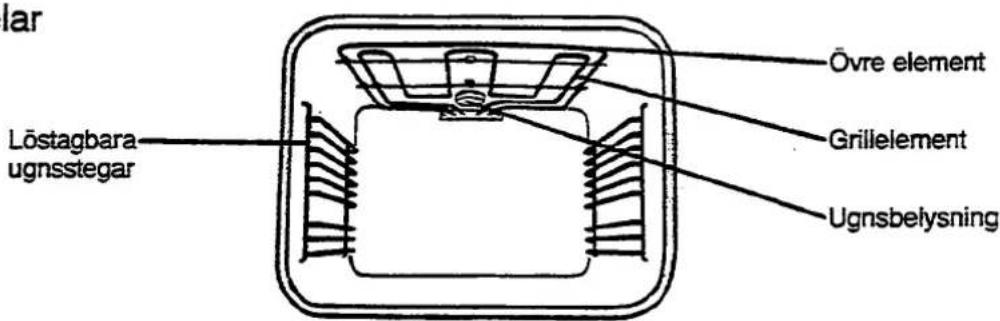

Ugnens delar

lar Löstagbara ugnsstegar Övre element Grillelement Ugnsbelysning

Ugnens funktioner

Ugnens funktioner väljs med två olika vred

Ugnsbelysningens lampa tänds när någon funktion har valts.

Temperaturvredet läge 200 °C. Bekanta dig med stektabellens rekommendationer på s. 16 och pröva din egen ugn.

250 200 300 150 100

Snabbstart

Snabbstart används när man snabbt vill ha ugnen varm.

Vrid ugnens funktionsvred till läget för snabbstart (S) och välj önskad temperatur.

När signallampan för ugnstemperaturen slocknar, vrids funktionsvredet till läget för över-undervärme.

Använd inte snabbstart vid gräddning av ömtåliga bakverk, t ex småbröd.

När man använder snabbstart överstiger temperaturen i början den valda temperaturen.

Över-undervärme = järnnvärme både övre och undre elementet är påkopplade.

Undervärme, undre elementet är påkopplat.

Övervärme, övre elementet är påkopplat.

Grill, grillelementet är påkopplade.

Snabbstart, grillelementet och undre elementet är påkopplade.

UPPVÄRMNINGSTIDER VID SNABBSTART OCH VID ÖVER-UNDERVÄRME

°C	175	200	225	250	275
Smin	6	7	8,5	9	10
min	9-	11,5	13	14	17

ALLMÄNNA ANVISNINGAR FÖR UGNENS ANVÄNDNING

När du värmer upp ugnen lönar det sig att grädda flera olika bakverk på en gång och tillreda en hel måltid samtidigt — Du sparar elektricitet.

Följ anvisningarna i stektabellen angående temperatur, stektid och val av fals.

Använd inte aluminiumfolie direkt på ugnens botten som skydd, ty folien kan skada ugnsemaljen.

Välj tillräckligt rymlig kakform eller ugnform för det som skali gräddas. Det är bättre att använda två små formar i stället för bara en stor.

Skjut in bakplåten ända till ugnens bakvägg. Vänd plåtsidan med den sluttande kanten mot ugnsiuckan. Då blir bakningsresultatet bättre.

Bakning

Följ anvisningarna i stektabellen.

Grädda småbullar, semlor och småbröd i mitten av ugnen på fals 2-4.

Grädda sockerkakor och andra kakor på ugnsgallret i nedre delen av ugnen, på fals 1.

Prova om kakan är färdig med en sticka 10—15 minuter innan beräknad färdigtid. På detta sätt kan du antingen förlänga eller förkorta gräddningstiden eller regiera temperaturen.

2 kakor gräddas samtidigt lika snabbt som en kaka.

Förvaringslådan

Under ugnen finns en förvaringsläda för tillbehör. Du öppnar lädan genom att ta mitt på handtaget och lyfta en aning uppåt. Dra sedan ut lädan. Förvaringslädan är försedd med en spärr i bakre kanten och kan därför inte dras ut för långt.

Stek stekar och andra stora köttstycken i ugnen på fals 1 eller 2 på ugnsgaliret. Piacera ugnspannan under galiret, då samiar den upp vätskan, som rinner ur steken.

OBS! Skyn från skinka ryms inte i ugnspannan, ifall skinka sätts direkt i ugnspannan i stället för på gallret.

Stekar steks i 150 °C — 175 °C och brynes vid 250 — 300 °C.

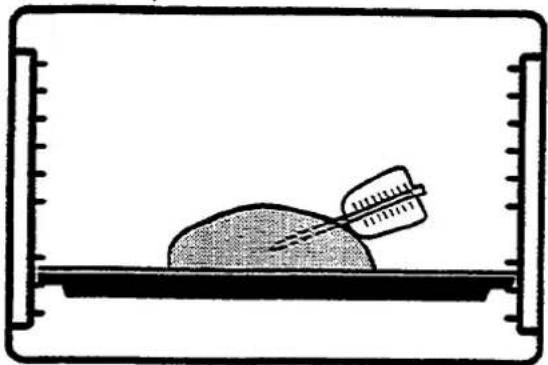

Stick in termometem i stekens tjockaste del så att spetsen inte berör ben.

Grädda hellre lådor i en tillräckligt rymlig, ganska låg och bred form än i en hög och smal.

Lådrätter gräddas på 200 °C — 225 °C.

Tillred hela måltiden samtidigt i ugnen!

Grillning 250 °C — 300 °C

Grilla små köttbitar, biffar och kotletter nära grillelementet, på fals 3 — 6.

AKTA! Griskotletter kan vid grillning dra ihop sig i kanterna och vid beröring av grillelementet fatta eld.

Grilla stora köttibitar såsom en halv broiler och en hel filé på längre avständ från grillelementet. I nedre delen av ugnen på fals 1 — 3.

Välj 250 — 275 °C graders temperatur, då bränns ytan inte lätt. Pensla några gånger under pågående grillning.

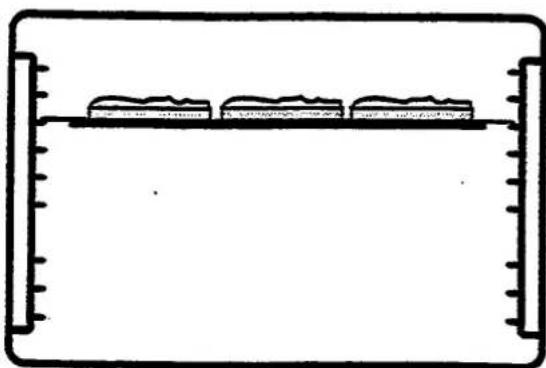

Gratinering 300 °C

Gratinera och tillred varma smörgåsar med snabbstart funktion eller med grillelementet och använd fals 5 — 7. Ta ut maten ur ugnen så snart den fått en fin färg.

!!! Använd inte bakplåtspapper vid grillning.

!!! Pannlappar kan fatta eld, om vidrör grillelementet, när du tar ut något ur grillen.

Vid grillning håller du ugnsluckan helt stängd.

250 — 275 °C Större, som grillas

Torka av kokhällen och andra emaljerade ytor med en fuktig trasa och handdiskmedel efter använding.

Blötiägg svåra fläckar då är de lättare att rengöra.

Repande putsmedel, stålull och grova putssvampar repar den emaljerade ytan och ny smuts fäster allt hårdare vid hällen. Använd inte dessa vid rengöring av emaljyta!

Rengöring och skötsel av kokplattor

(CF 5003, CF 5010, CF 5011)

Håll kokplattorna rena och torra för att undvika rostbildning.

Värmeöverföringen är effektivare från en ren än en smutsig piatta.

Rengör kokplattorna med mässingsborste eller löddrande stålull. Skölj och torka med hushållspapper.

Bred ut ett tunt lager av matolja eller saltfritt fett på kokplattorna. Upphetta plattorna tills de inte mera osar. Det finns också ett skyddsmedel för kokplattor.

Skyddsmedlet breds ut på plattan och plattan upphettas på full effekt 5 minuter. En avsvalnad platta torkas med hushållspapper.

Ifall kokplattoma har rostat bör de rengöras och skötas enligt anvisningarna ovan.

Rengöring och skötsel av glaskeramikhäll (CF 5015)

Hällen torkas av efter varje använding med en fuktig duk och torkas därefter torr.

Fastbrända fläckar blötläggs. Skrapan som medföljer spisen underlättar rengöring av fläckar.

Svåra fläckar kan också rengöras, med rengöringsmedlet som följer med spisen.

Om fläckarna in lossnar kan rengöringmedlet användas för sig självt.

Hällen skall torkas efter behandlingen för att undvika brokiga rengöringsmedelfläckar.

LÄS NOGGRANT IGENOM TILLÄGGSBROSCHY-RENS RENGÖRINGSANVISNINGAR.

Akta för söta (socker) kok, plast och folie samt repande redskap och putsmedel.

Rengöring och skötsel av ugnstillbehör

Ugnspannan och bakplåtarna kan du rengöra med handdiskmedel eller på samma sätt som du rengör ugnsemaljen.

Ugnsgallret kan du rengöra med löddrande stålull.

OBSERVERA!! Repande putsmedel och rengöringsredskap används inte!

VIKTIGT!!!

Det är viktigt, att förhindra rostbildning på kokplättoma, i synnerhet om spisen används sällan.

Rengöring av ugn

Torka av ur ugnen efter varje användning med en fuktig trasa och ett milt putsmedel, t ex handdiskmedel.

För rengöring av en smutsig ugn kan du använda t ex flytande tällsåpa. Blötlägg fläckar några timmar med en i tallsåpslösning fuktad trasa, då lossnar smutsen lättare.

Värm upp ugnen till något under 100 grader i 10 minuter. Tvätta och skölj ugnen när den svalnat.

Ifall man använder starkt alkaliska putsmedel (pH över 11), t ex ugnsputsmedel finns det risk för att ugnsemaljen fråts vid upphettning ugnen.

OBS! Ugnsemaljens temperatur stiger mycket högre än ugnens medeltemperatur.

Ugnsrengöringen underlättas av att man lossar ugnsluckan och ugnsstegarna innan rengöringen. Se bilderna på följande sida.

Förvaringslådan

Du kan vid behov ta ut lådan för rengöring. Drag ut den så längt det går och tag sedan i sidoma och lyft uppåt så att lådan går fri från spärren i bakkanten. Avlägsna lådan. Efter rengöring sätter du tillbaka lådan på konsolema och skjuter in den.

Löstagning av ugnslucka

Lås båda gångjämen med hjälp av en knivsudd eller slant. Vrid den runda gångjärnshållaren, som syns när luckan är öppen.

Ställ luckan i ca 60 ° vinkel och lyft bort den från sin plats.

När du skall återmontera luckan styr de nedre gångjärmsfästena med framfingrama.

Kontroliera, att skåran i nedre gångjärnet fäster i motstycket i ugnens stomme.

Frisläpp de lästa gångjärnen genom att vrida hållaren i normaliäge och stäng luckan.

Löstagning och rengöring av ugnsstegar

Ugnsstegarna lossas genom att dra utåt i nedre kant och samtidigt lyfta uppåt. Stegarna återmonteras i omvänd ordning.

Ugnsstegarna diskas för hand, men kan också diskas i maskin. Ytter nedsmutsade ugnsstegar kan också putsas med löddrande stålull.

Löstagning och rengöring av ugnsluckans skyddglas

Fatta glaset i nedre kant med båda händerna. Lyft glaset uppåt och utåt.

Ätermontera genom att först skuffa in glaset i skåran upptill och sedan mot hållarna i nedre kant. Ugnen får ej användas utan skyddsglas. Skyddsglaset kan rengöras med universalputsmedel eller fönsterputsmedel, som innehåller ammoniak.

OBS!!! Innerglaset är reflektivglas. Repa inte glaset!

Lossa lampkåpan genom att vrida moturs. Byt lampan. Lampans effekt är 15 W, spänning 220 V, sockel E14 och användningstemperatur 300 °C.

Ugnsiampan ersätts inte av tillverkaren eller leverantören.

Service och reservdelar

För service och reservdelar ansvarar kontakterade serviceaffärer runt om i landet.

Du betjänas i Sverige av AB ELECTROSERVICE-affärer.

De kontrakterade serviceaffäremas adresser och telefonnummer finns i de lokala telefonkatalogerna.

I Sverige gäller de konsumentbestämmelser som fastställs av EHL. Se ditt köpedokument.

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller konsumentköp EHL samt övriga EHL bestämmelser, som du får av säljaren.

På dataskyitten, spisens högra sida, finner du uppgifter om spisen. Fyll i dem här nedanför så de finns tillhands om du behöver tillkalla service.

Modell....

Prod nr....

Ser nr....

Man får inte själv reparera spisen. VID BESTÄLLNING AV SERVICE MEDDELA FÖLJANDE UPPGIFTER FRÄN DATASKYLTEN.

— spisens typbeteckning

— tillverkningsnummer (serie nr.)

— produktnummer

SAMT

— observerade funktionsstöringar eller fel

— lämplig tidpunkt för service

— ditt namn

— exakt hemadress

Kontroilera att säkringarna är hela innan du kontaktar service.

FÖR SPISINSTALLATÖREN

Elanslutning

Spisens elektriska anslutning får utföras endast av yrkeskunnig person.

Elanslutningen av denna apparat utförs med stickpropp. Tekniska data finns på spisens dataskylt och på kopplingsschemat. Dataskylten finns på spisens högra sida och kopplingsschemat på spisens baksida.

Tekniska data finner du på sida 5 i bruksanvisningen.

Transportskador

Vid uppackningen kontrolleras, att spisen inte skadats vid transporten. Transportskador skall omedelbart meddelas till återförsäljaren.

Spisen justeras i våg framkant genom att vrida på fötterna framtil.
Spisen justeras i väg i bakkant med skruvarna framtill i sockeln.

1.

Justering av spisens sockelhöjd

Spisens levereras 900 mm hög. Bashöjden kan justeras till 870 mm eller 850 mm genom att flytta nedre delen av teleskopsockeln.

1. Lägg spisen med framkanten mot ett mjukt underlag (1.).
2. Skruva loss den mitt sockelns bakdel fästa skruven (2).
3. Skruva loss 2 + 2 skruvar på sidoma (3.).
4. Skuffa in sockelns nedre del till önskad höjd. Motsvarande hål finns i sockelns nedre del (4.).
5. Skruva till sidoskruvama (3.) och skruven i sockelns bakkant (1.).
6. Lyft upp spisen.

Spisens justering i våg

Justera spisens bakhjul och fötterna i framkant, för att få spisen i vågrätt läge.

Justeringen sker från spisens framsida.

Kontrollera våglåget med vattenpass eller ställ ett glas vatten eller en stekpanna fyild med vatten på en kokzon/-platta.

Justeringsmånen är + 12 mm och -6 mm från det nominella värdet.

Montering av spisens tippskydd

Se sidan 6 Spisens säkerhetstillbehör.

Reglering av spisens sockeldjup

Vid leverans är sockeldjupet 50 mm. Sockelns sparkmån kan regleras till 70 mm.

1. Lägg spisen med framkanten mot ett mjukt underlag (1.).
2. Lossa skruvama i sockelns bakkant (2).
3. Lossa skruvarna i sockelns innerhörn en aning och skuffa sockeln till önskad sparkmån (3.).
4. Skruva fast skruvarna i bakkant (2). Skruva till skruvarna på insidan (3.).

Observera att tabellens värden är rekommendationer. Lämplig temperatur, fals och tid för din spis finner du genom praktisk användning.

Falsema räknas nerifrån.

Flytta alltid över färdiggräddat börd till galler.

Täck med en bakduk, utom de bakverk,

som du vill ha knaprig yta på.
