BRUKSANVISNING CTS 4050 DOMETIC

Innehållsförteckning4 Allmänt

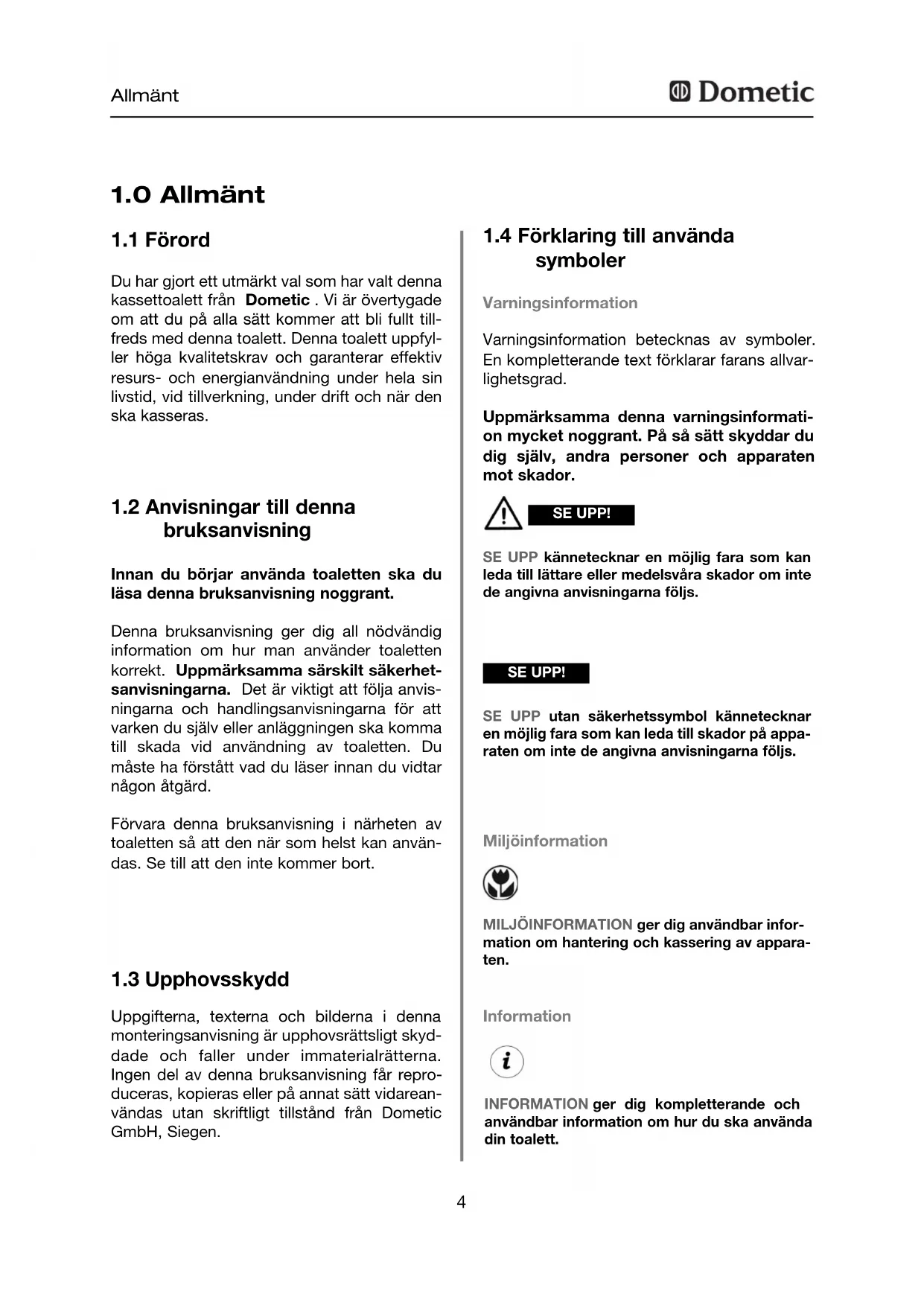

Du har gjort ett utmärkt val som har valt denna kassettoalett från Dometic . Vi är övertygade om att du på alla sätt kommer att bli fullt till- freds med denna toalett. Denna toalett uppfyl- ler höga kvalitetskrav och garanterar effektiv resurs- och energianvändning under hela sin livstid, vid tillverkning, under drift och när den ska kasseras.

Uppgifterna, texterna och bilderna i denna monteringsanvisning är upphovsrättsligt skyd- dade och faller under immaterialrätterna. Ingen del av denna bruksanvisning får repro- duceras, kopieras eller på annat sätt vidarean- vändas utan skriftligt tillstånd från Dometic GmbH, Siegen.

Innan du börjar använda toaletten ska du läsa denna bruksanvisning noggrant. Denna bruksanvisning ger dig all nödvändig information om hur man använder toaletten korrekt. Uppmärksamma särskilt säkerhet- sanvisningarna. Det är viktigt att följa anvis- ningarna och handlingsanvisningarna för att varken du själv eller anläggningen ska komma till skada vid användning av toaletten. Du måste ha förstått vad du läser innan du vidtar någon åtgärd. Förvara denna bruksanvisning i närheten av toaletten så att den när som helst kan använ- das. Se till att den inte kommer bort.

1.4 Förklaring till använda

symboler Varningsinformation betecknas av symboler. En kompletterande text förklarar farans allvar- lighetsgrad. Uppmärksamma denna varningsinformati- on mycket noggrant. På så sätt skyddar du dig själv, andra personer och apparaten mot skador. Varningsinformation SE UPP kännetecknar en möjlig fara som kan leda till lättare eller medelsvåra skador om inte de angivna anvisningarna följs. SE UPP! Miljöinformation MILJÖINFORMATION ger dig användbar infor- mation om hantering och kassering av appara- ten. SE UPP utan säkerhetssymbol kännetecknar en möjlig fara som kan leda till skador på appa- raten om inte de angivna anvisningarna följs. SE UPP! Information INFORMATION ger dig kompletterande och användbar information om hur du ska använda din toalett.5 Allmänt Garantiåtaganden sköts enligt EU-riktlinje 44/1999/CE och enligt normala villkor för aktu- ellt land. Vid garanti- eller servicefrågor, kon- takta vår kundservice. Eventuell skada orsa- kad av felaktig användning täcks inte av garantin. Garantin täcker inte modifieringar av apparaten eller om man inte använder origi- nalreservdelar från Dometic. Garantin gäller inte heller om monterings- och bruksanvisnin- gen inte följs, och inget ansvar kan då utkrä- vas

Alla uppgifter och all information i denna bruk- sanvisning har framställts under iakttagande av gällande normer och föreskrifter samt i enlighet med den senaste tekniska utveck- lingsnivån. Dometic förbehåller sig rätten att när som helst utföra ändringar på produkten som motiveras genom produktens förbättring och säkerhet. Dometic frånsäger sig allt ansvar vid skador som uppstår när: bruksanvisningen inte följs apparaten inte används föreskriftsenligt icke originalreservdelar används oprofessionella förändringar och ingrepp i apparaten genomförs

1.5 Ansvarsbegränsning

Dometic erbjuder ett kundtjänstnät som sträcker sig över hela Europa. Du kan hitta auktoriserade kundtjänstställen i din närhet på Internet på www.dometic.com. Vid kontakt

Delar kan beställas över hela Europa från vår kundservice. med kundservice ska man uppge modellnum- mer, produkt- och serienummer tillsammans med MLC-koden, om sådan finns! Denna information står på toalettens typskylt. Vi rekommenderar att du för in dessa uppgifter i det avsedda fältet på titelsidan av dessa anvisningar. Uppmärksamma bruksanvisningarna på för- packningen innan sanitetsmedel används. För att garantera återvinning av användbart emballage, ska detta lämnas till det normala lokala insamlingssystemet. Apparaten ska överlämnas till ett lämpligt avfallsföretag som garanterar återanvändning av användbara komponenter och korrekt hantering av reste- rande delar.

1.9 Miljöinformation

Avfallshantering Användning av sanitetsmedel6

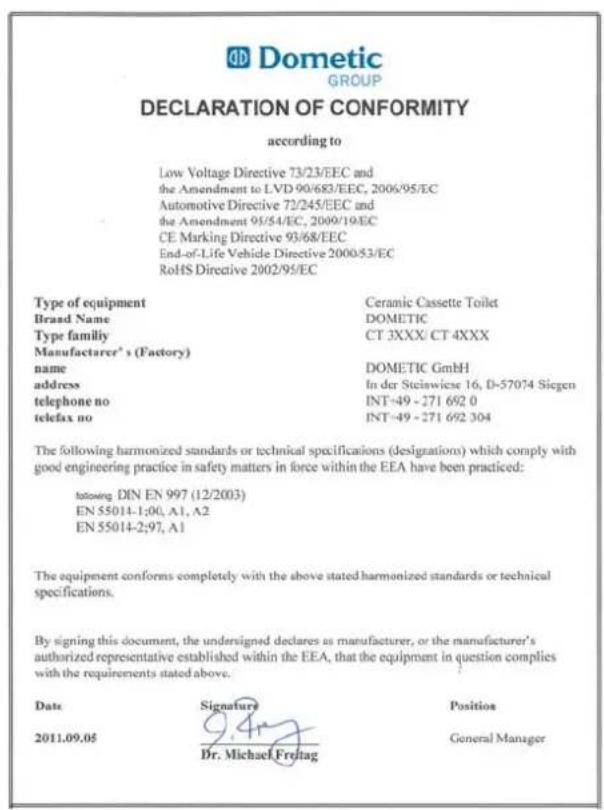

1.11 Konformitetförklaring

Med "Dometic CARE" - serien erbjuder Dometic kvalitetsmedel för din toalett. Dessa produkter kan köpas i tillbehörsbutiker och är till för att göra din toalettanvändning bekväm och hygienisk. Dometic Power CARE Dometic Special CARE är ett miljövänligt sani- tetsmedel som förhindrar att oangenäma luk- ter uppstår i upp till fyra dagar samt att avlag- ringar bildas i kassettanken. - Tillgängligt i flaskor och tabs. Dometic Special CARE Dometic Special CARE är ett miljövänligt sani- tetsmedel som förhindrar att oangenäma luk- ter uppstår i upp till fyra dagar samt att avlag- ringar bildas i kassettanken. Dometic Extra CARE Dometic Extra CARE är ett spolvattensmedel som kan användas till alla plastytor. Dometic Extra CARE förbättrar toalettens spolning, ren- göringen av toalettskålen samt skyddar gum- mitätningarna. Dessutom bildas en angenäm doft efter spolningen. Dometic Quality CARE Dometic Quality CARE är ett kraftfullt rengö- ringsmedel för alla toalettskålar, oavsett om de är av plast eller keramik. Dometic Quality CARE löser snabbt fläckar. Speja helt enkelt Dometic Quality CARE i toalettskålen och under kanten och borsta bort det efter en kort inverkningstid. Dometic Tank CARE TankCare är rengöringsmedlet för sanering av fekalietanken. Högeffektiv, motverkar avlagrin- gar i tank och anslutningar. Dometic Comfort CARE Speciellt toalettpapper för mobila toaletter för att efterlikna hemkomfort : - lättlösligt papper som förhindrar stopp - 2-lagers - extra mjukt - underlättar tömning av septiktankar

Denna toalett är avsedd för inmontering och användning i fritidsfordon, som t.ex. husvag- nar och husbilar.

2.1 Föreskriftsenlig användning

2.4 Arbete på och kontroll av

2.3 Användning av sanitetsme-

del Personer som manövrerar kassettoaletten måste känna till anvisningarna i denna bruk- sanvisning och hur man använder den på ett säkert sätt. Barn får endast manövrera sani- tetsanläggningen utan uppsikt efter det att man har förklarat för dem hur man hanterar den på ett säkert sätt och vilken fara det inne- bär om den manövreras på ett felaktigt sätt.

2.2 Användarens ansvar

Låt kvalificerad personal utföra underhålls- och servicearbeten. Punkt. 4.12.1. Demontering av kassettätning Undantag Uppmärksamma bruksanvisningarna på för- packningen innan sanitetsmedel används vid användning och rengöring av toaletten. Förvara dessa sanitetsmedel så att barn inte kan komma åt dem. SE UPP!8 Modellbeskrivning

3.0 Modellbeskrivning

3.1 Modellbeteckning

På typskylten står alla viktiga uppgifter. Därstår modellbeteckningen, produktnumret ochserienumret. Dessa uppgifter behöver du alltidnär du kontaktar kundtjänst eller vid beställ-ning av reservdelar.

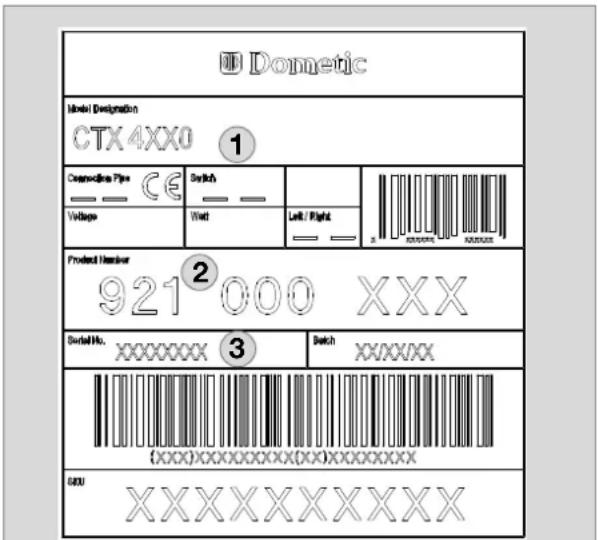

3.2 Toalettens typskylt

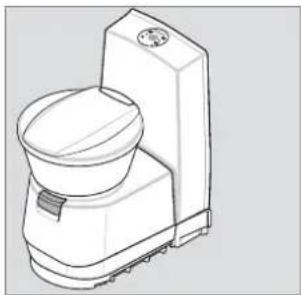

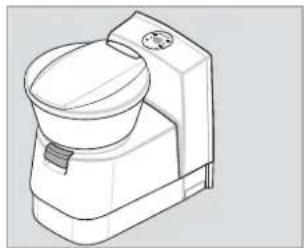

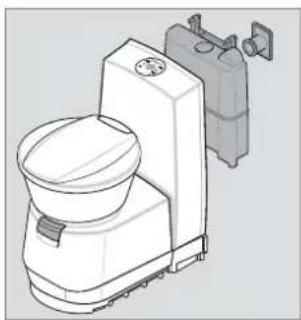

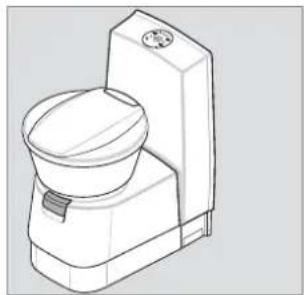

Kassettoalett CTx 4xxx består av en toalettsom är fast installerad i fordonet och en uttag-bar, körbar kassett som septiktank. Kassettenär tillgänglig via en utvändig dörr. Beroendepå modell får toaletten spolvattnet från en ihöljet integrerad tank eller från fordonetsfärskvattentank.Det finns fyra modeller tillgängliga: CT 4xxx , fristående, utan vattentank, utan konsolen CTS 4xxx , fristående, utan vattentank, med konsolen CTW 4xxx , fristående, med vattentank i konsolen CTLP 4xxx , fristående, med vattentank i konsolenMatningsspänning : 12 V DCStrömförbrukning : max. 2 A med internpump, max. 5 A med extern pump.Mått : se information i monteringsanvisning Driftstemperatur : 0°C till + 50°C

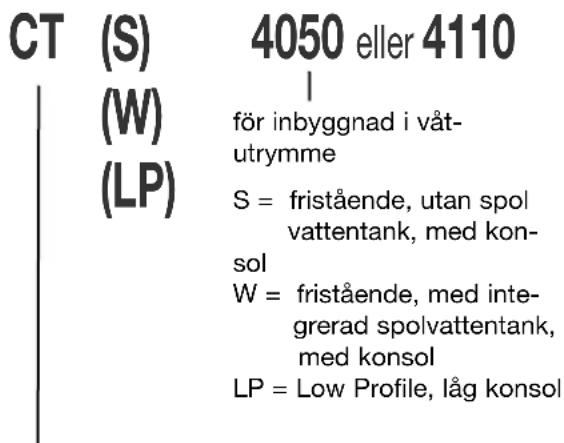

4050 eller 4110 (S) (W) (LP) Kassettoalett (Cassette Toilet)för inbyggnad i våt-utrymmeS = fristående, utan spolvattentank, med kon- sol W = fristående, med inte-grerad spolvattentank, med konsolLP = Low Profile, låg konsolExempel:ModellnummerProduktnummerSerienummer

33.4 Förklaring till komponenter

Modellbeskrivning Färskvattentank (kapacitet beroende på modell) Vägganslutningskonsol Avtagbart toalettring Toalettskål av keramik Färskvattentank (kapacitet beroende på modell) Toaletthylsa Färskvattentank (valfritt) Tömningsrör Avluftningsknapp för tömning Utdragbart handtag (kassettanken är körbar) Servicedörrar

4.0 Användning av toalett

Användning av toalett

4.2 Förbereda kassettank

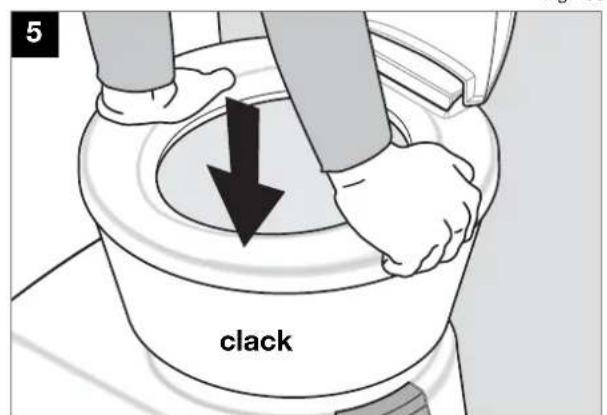

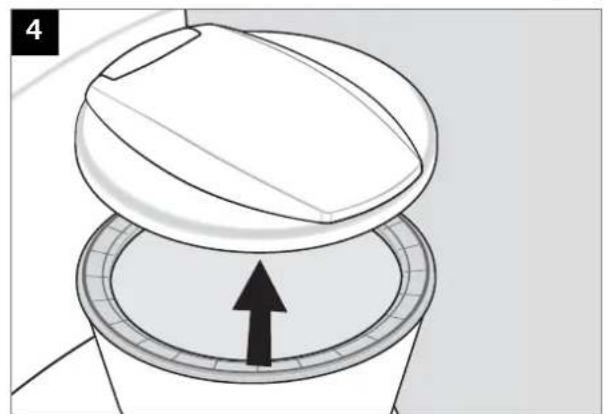

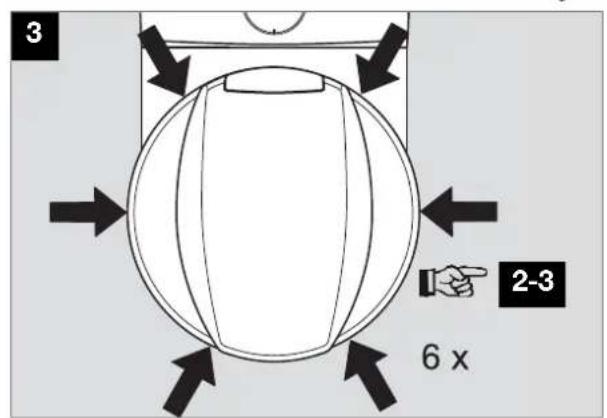

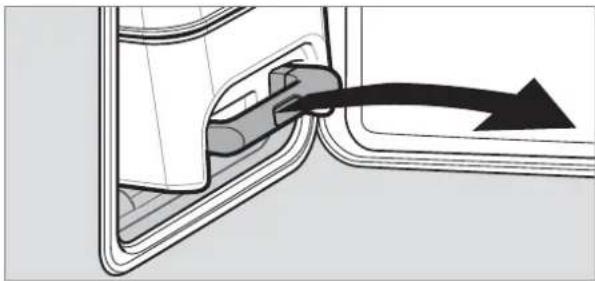

Innan toaletten används för första gången: Öppna servicedörrarna. Lossa kassettanken genom att trycka säkringen uppåt. Dra ut kassettanken till stoppet och avlägs- naden helt och hållet. Ställ ned kassettanken upprätt och vrid upp tömningsröret ca 90°. Dra ut handtaget till stoppet. Avlägsna locket. Fig. 4Fig. 5Fig. 6Fig. 7 Vi rekommenderar att man rengör toaletten invändigt och utvändigt innan den används för första gången. Använd en mjuk trasa och ljum- met vatten med ett milt rengöringsmedel. Torka därefter av ytorna med rent vatten. För den regelbundna rengöringen erbjuder Dometic "Dometic Quality CARE"-rengörings- medel i "Dometic CARE"-serien (se även anvisningar i avsnitt 1.10) som är ett effektivt rengöringsmedel för toalettens ytor. Rengöringsmedel för toaletten får varken innehålla klor eller alkohol!! SE UPP! Vrid inte röret mer än 90°. Då kan det loss- na. SE UPP!11 Användning av toalett Fyll på en liten mängd Dometic Power CARE eller Dometic Special CARE i kasset- tanken via röret enligt bruksanvisningen (se anvisning, avsnitt 1.10). Sätt i kassettanken igen och skjut in den till stoppet. Se till att tanken kan skjutas in med lätt het. Tryck inte in den med våld! Tankens lås stängs automatiskt när den skjuts in. Kontrollera ändå att den sitter fast ordentligt. Stäng och lås servicedörren.

4.4 Kontroll- och manöverpanel

4.3 Fylla färskvattentank

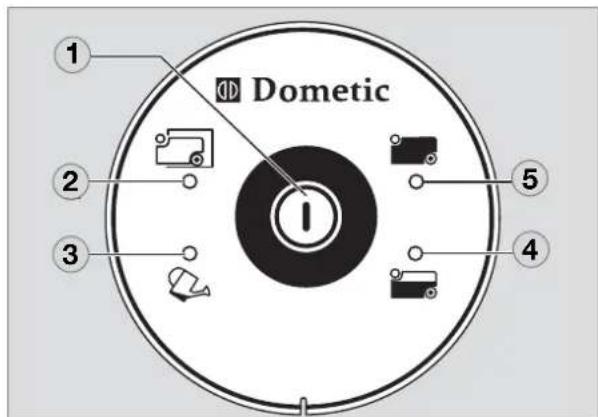

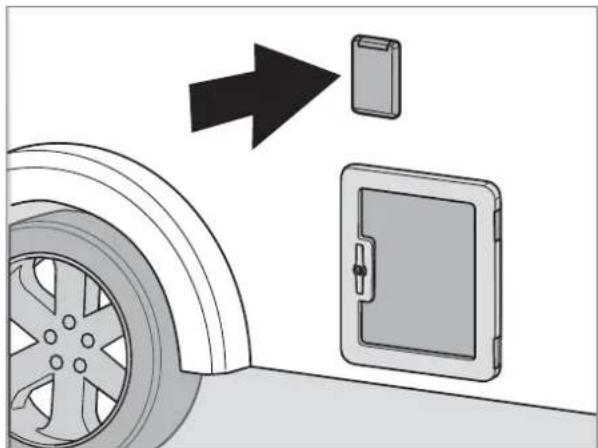

Fyll på färskvattentanken via påfyllningsröret på utsidan av fordonet. Mängden beror på vil- ken tank som används (integrerad tank på modellerna CTW 4xxx, tillval på modellerna CTS 4xxx och CTLP 4xxx). Fig. 9 Knapp "Spolning" Display "Kassettank uttagen" Display "Fylla färskvattentank"* Display "Kassettank 3/4 full" Display "Kassettank full"

• inte alltid ansluten vid användning av tank i fordonet.

Fig. 812 Användning av toalett

4.6 Tömning av kassettank

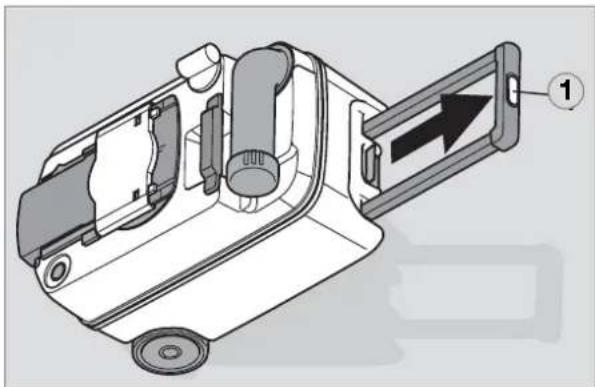

Töm kassettanken när nivåvisarens lysdiod lyser. Kassettanken har en kapacitet på 19 l. När display (4) , Fig. 10, tänds är tanken fylld till ca 75 %. Det betyder att man endast kan använ- da toaletten några gånger till. Avlägsna kassettanken så som beskrivs i avsnitt "4.2". Ta tanken till närmaste riktiga avfallsstation. Kassettanken har integrerade rullar och ett utdragbart handtag. Tryck på knappen (1) mitt på handtaget för att låsa upp det. Dra ut handtaget till stoppet. Fig. 14

4.5 Användning av toalett

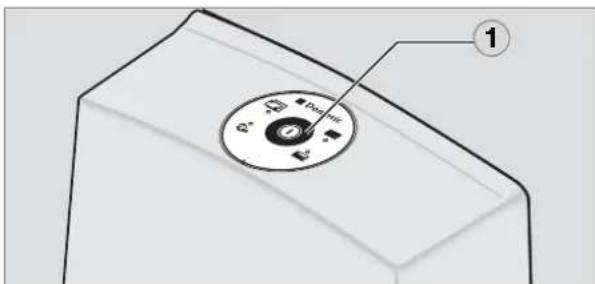

Fig. 12 Skjut fram spjället (2) . Låt spjället vara öppet under användning. Spola ned lite vatten i skålen före använd ning. Gör det med hjälp av spolningsknap pen (1) . Fig. 13

Tryck på nytt på spolningsknappen (1) efter användning för att spola av skålen. Skjut fram spjället (2) .

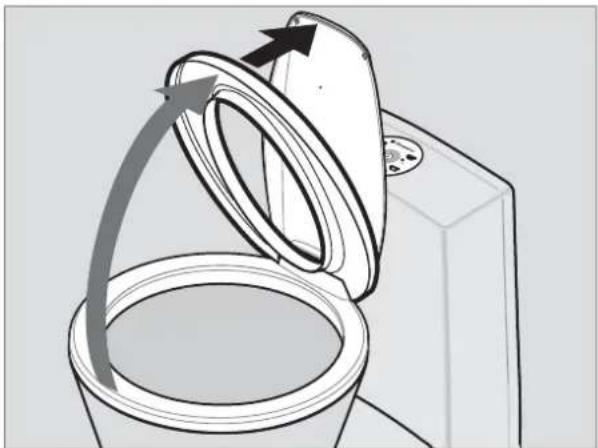

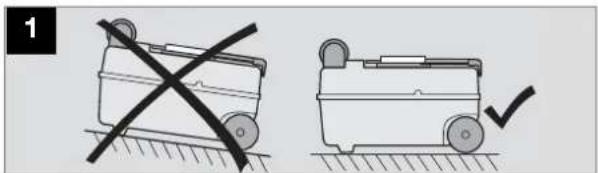

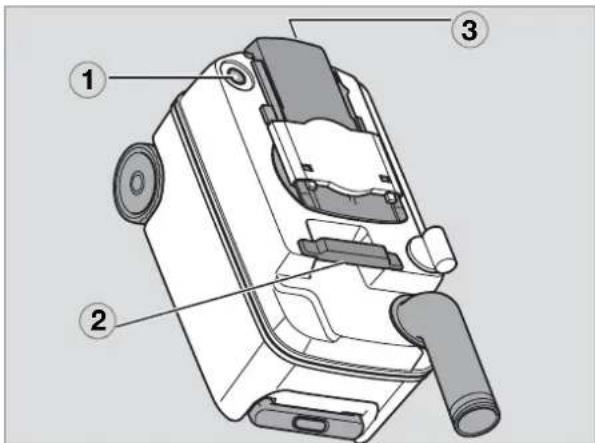

När toalettsitsen fälls upp hakar det i efter ca 2/3. Använd mer kraft om du vill öppna sitsen ytterligare. Tryck på låsknappen på handtaget och skjut in det i kassetten för att sätta handta- get i dess ursprungliga läge.13 Användning av toalett Ställ ned kassettanken upprätt och vrid upp tömningsröret. Avlägsna locket. Fig. 16 Fig. 15 Håll i kassettanken i handtaget (2) med en hand medan du håller tanken i spjället (3) med den andra handen på så sätt att du kan trycka på avluftningsknappen (1) under tömningen. Tryck på avluftningsknappen först när tömningsröret är riktat nedåt! ! Tanken töms med jämn ström och utan att skvätta. Spola ur kassettanken ordentligt med vatt- en efter tömning. Gör tanken driftsklar igen på så sätt som beskrivs i avsnitt "4.2" innan du sätter in den i toaletten. Fig. 17

Vrid inte röret mer än 90°. Då kan det loss- na. SE UPP! Skaka inte kassettanken för kraftigt. Rengör inte insidan av kassettanken med en högtryckstvätt. Flottören för nivåmätaren kan skadas av detta. SE UPP!14 Användning av toalett

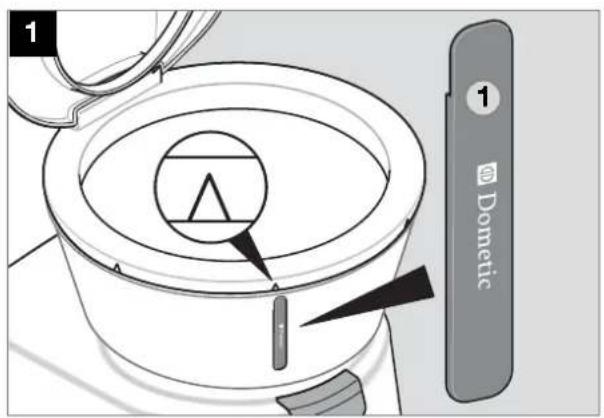

Töm färskvattentanken och vattenledningssy- stemet helt och hållet när toaletten tas ur drift för en längre tid. Rengör toaletten med Dometic Quality CARE. Tryck på spolningsknappen tills det inte finns något vatten mer i ledningarna. Töm därefter kassettanken och spola ur den ordentligt. Låt utloppsröret vara öppet så att kassettanken kan torka.

4.7 Byte av säkring i manöver-

enhet Du kan använda toaletten även på vintern om toaletten och kassettanken befinner sig inom ett frostfritt område. Om så ej är fallet så måste färskvattentanken, kassettanken och vattenledningarna till färsk- vattenstillförseln tömmas. På så sätt undviker man frostskador (se även "

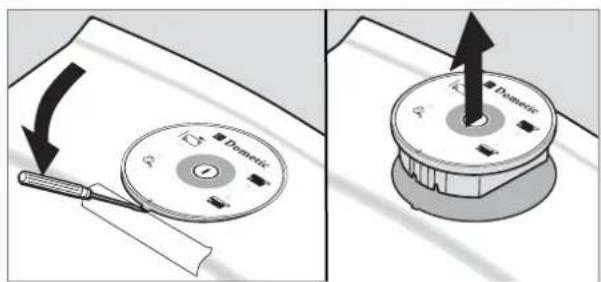

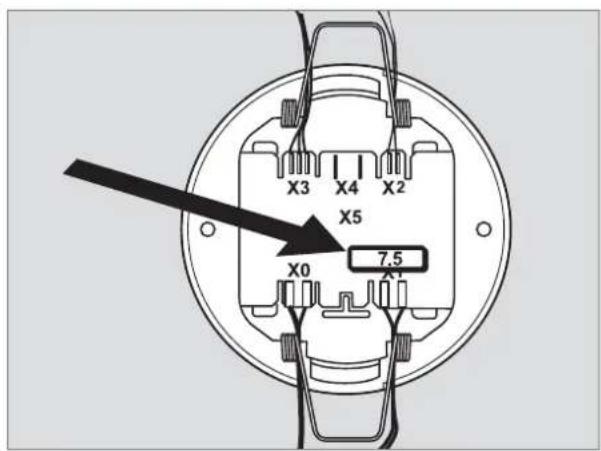

Lyft upp manöverdelen med ett lämpligt verk- tyg och dra sedan ut den ur väggen eller kon- solen. Säkringen (Fig. 24, bilsäkring: 7,5 A) sitter på undersidan Fig. 18Fig. 19 Koppla av spänningsförsörjningen innan du påbörjar monteringen! SE UPP! Använd inga frostskyddsmedel. Dessa medel kan skada kassettoaletten. SE UPP!15 Användning av toalett

(1) = Verktyg /tilbehör Fig. 26

clack16 Användning av toalett

Rengör alla tätningar på toaletten och på kas- settanken regelbundet. Rengör dessa en gång i månaden vid frekvent användande. Fetta tätningen (1) (Fig. 30) en till två gånger om året med fett eller spray på silikonbas. Spjället förblir rörligt. Vi rekommenderar : Fett : OKS

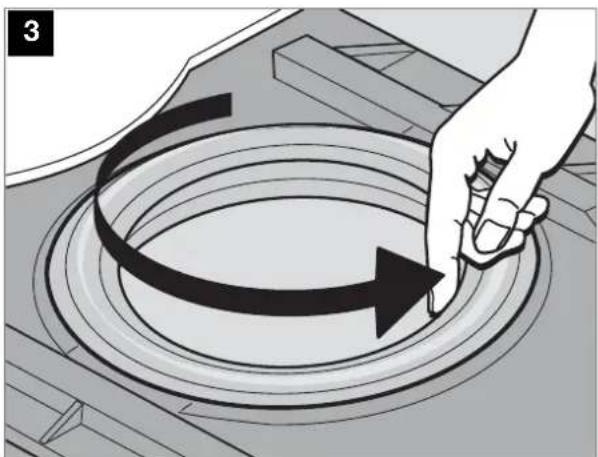

Avlägsna kassettanken och ställ ned den på ett stabilt underlag. Demontera hela spjället på så sätt som följande bilder visar. Tätningen kan nu avlägsnas, rengöras eller bytas ut.

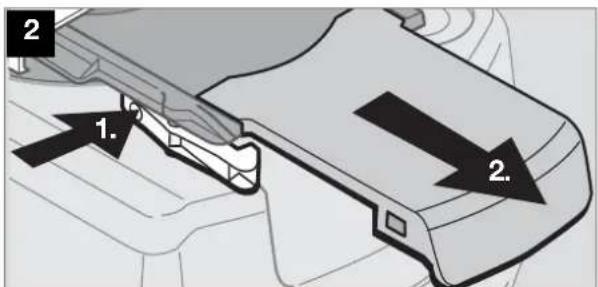

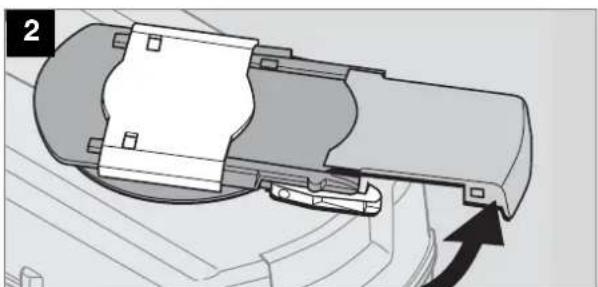

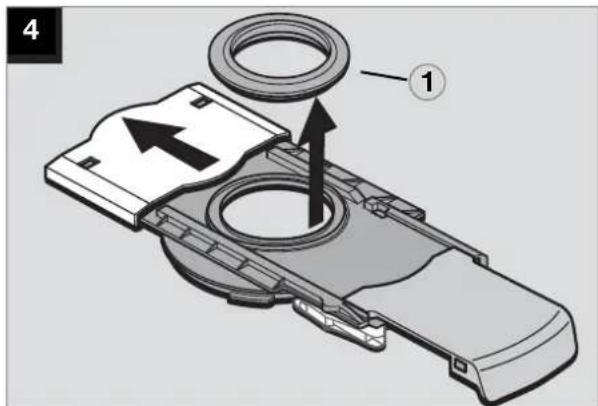

4.12.1 Demontering av kassettätning

Om kassettätningen måste bytas ut måste man när tätningen sätts i kontrollera att tätningen sit- ter ordentligt. Tätningen måste ligga an jämnt.

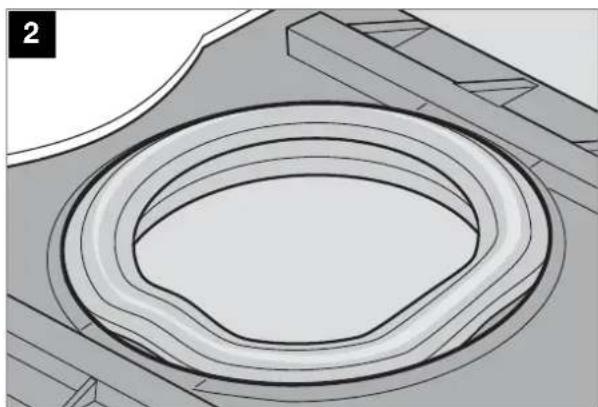

4.12.2 Isättning av kassettätningen

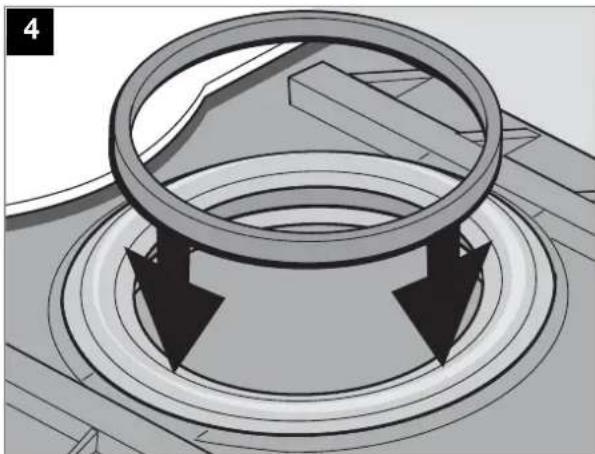

Användning av toalett Kjut fram spjället . Avsluta med att sätta i stödringen.. Fig. 34

Tätningen måste ligga an jämnt i öppnin- gen eftersom spjället annars kan bli otätt och trögt.. SE UPP!18 Användning av toalett ÅtgärdMöjlig orsak Störning Spolningen fungerar inte längre Kassett otät Nivån på nivåmätaren visas inte Säkring defekt Tätning utnött Flottören i kassetten har fastnat eller sitter fast pga. toalettpapper Byt ut säkringen (kap. 4.8) Om störningen förekommer uppre- pade gånger måste elektriska ans- lutningar och förbindelser kontrolle- ras! Byt ut tätningen på spjället (kap. 4.2.1) Rengör flottören i kassetten (använd inte högtryckstvätt)

4.13 Åtgärder vid driftstörningar1920
