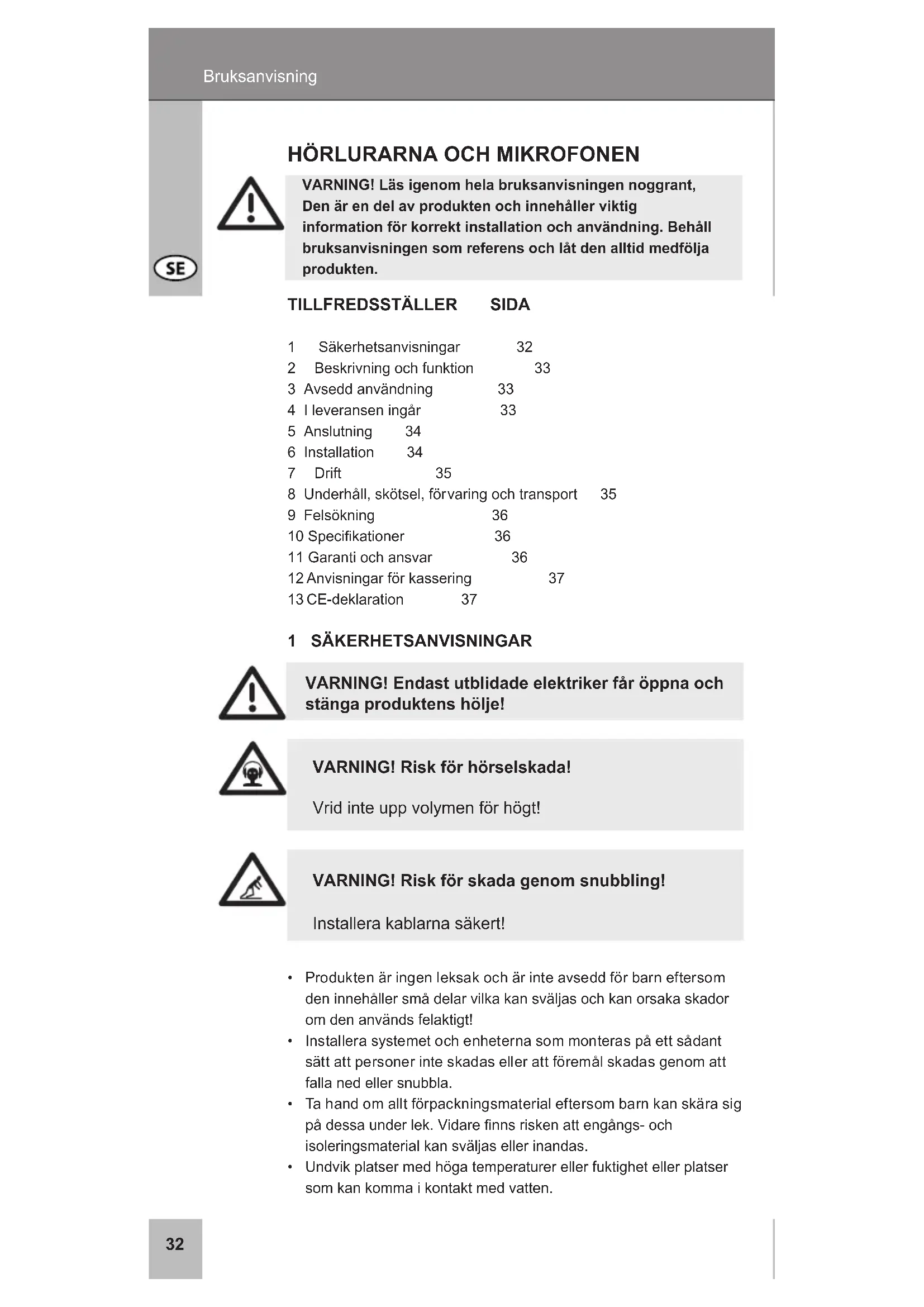

BRUKSANVISNING Multimedia USB 95112 Cabstone

WARNING! Läs igenom hela bruksanvisningen noggrant, Den är en del av produkten och innehåller viktig information för korrekt installation och användning. Behåll bruksanvisningen som referens och låt den alltid medfölja produkten.

TILLFREDSSTÄLLER SIDA

1 Säkerhetsanvisningar 32
2 Beskrivning och funktion 33
3 Avsedd användning 33
4 I leveransen ingår 33
5 Anslutning 34
6 Installation 34
7 Drift 35
8 Underhåll, skötsel, förvaring och transport 35
9 Felsökning 36
10 Specifikationer 36
11 Garanti och ansvar 36
12 Anvisningar för kassering 37
13 CE-deklaration 37

1 SÄKERHETSANVISNINGAR

WARNING! Endast utblidade elektriker får öppna och stänga produktens hölje!

WARNING! Risk för hörselskada!

Vrid inte upp volymen för högt!

WARNING! Risk för skada genom snubbling!

Installera kablarna säkert!

• Produkten är ingen leksak och är inte avsedd för barn eftersom den innehåller små delar vilka kan sväljas och kan orsaka skador om den används felaktigt!
• Installera systemet och enheterna som monteras på ett sådant sätt att personer inte skadas eller att föremål skadas genom att falla ned eller snubbla.
• Ta hand om allt förpackningsmaterial eftersom barn kan skära sig på dessa under lek. Vidare finns risken att engångs- och isoleringsmaterial kan sväljas eller inandas.

• Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.

• Installera inte produkten i närheten av öppningar för luftkonditionering eller på platser som har överdrivet med damm och rök.

• Modifiera inte produkten eller dess tillbehör! Se också till att läsa kapitlet "Garanti och ansvar". Vidrör inte skadade delar.
• För inte in föremål i metall och kablar i ventilationsöppningar. Det finns risk för elektriska stötar och kortslutning!
• Håll tillräckligt med utrymme runt alla enheter för god ventilation och fri rörelse och för att undvika skador.
• Spela inte musik för högt, det kan skada hörseln.
• Under transport, följ detaljerna som listas i kapitlet "Specifikationer" och vidta åtgärder lämpliga för transport, använd t.ex. den ursprungliga förpackningen.
• För frågor, defekter, mekaniska skador, funktionsfel och andra funktionel la problem som inte kan lösas med hjälp av denna guide, kontakta din återförsäljare för reparation eller byte enligt beskrivning i kapitlet "Garanti och ansvar".

2 BESKRIVNING OCH FUNKTION

Produkten är hörlurar för multimedia. Skicka och ta emot ljud med stereohörlurarna och den inbyggda mikrofonen. Justera produkten så att den passar på dig. Produkten är avsedd för telefon- och videosamtal med dator, för spel och för att lyssna på musik.

3 AVSEDD ANVÄNDNING

Det är inte tillåtet att använda enheten på andra sätt än de som beskrivs i kapitlet Beskrivning och funktion. Använd endast produkten i torra utrymmen inomhus. Underlåtenhet att följa dessa bestämmelser och säkerhetsanvisningar kan orsaka dödsolycka, personskador och skador på egendom.

4 I LEVERANSEN INGÅR

95110			95111 95112 95108 95109 70207
1 x CAB Headset HS
1 x Bruksanvisning
			1 x Adapter

5 ANSLUTNING

Anslut produkten till din dator. Kontakterna kan variera beroende på modell.

2 X 3,5 MM STEREOKONTAKT (3-POLIG)

Den gröna kontakten ansluts till ljudutgången. Anslut den till det gröna uttaget på din enhet eller till ett uttag märkt med en hörlurssymbol.

Den rosa kontakten ansluts till ljudingången. Anslut den till det rosa uttaget på din enhet eller till ett uttag märkt med en mikrofon.

3,5 MM STEREOKONTAKT (4-POLIG)

Anslut den till lämpligt datauttag på en anordningen.

USB-KONTAKT

Anslut kontakten till ett USB datauttag på enheten.

6 INSTALLATION

Produkten fungerar när den anslutits.

NOTERA När enheten inte fungerar med plug-and-play, välj "USB ljudenhet" eller lämpliga anslutningar i systemkontrolläge.

Start - Inställningar – Ljud och ljudenheter - Ljud

1 volymkontroll
2 stäng av - hörlurar
3 stäng av - mikrofon

Inne i lurarna är höger sida är markerad med R och vänster sida med L.

Justera lurarna så att de passar ditt huvud. De sitter kvar i inställt läge.

Mikrofonen kan justeras lodrätt och i 95109 och 95110 även vägrätt.

8 UNDERHÅLL, SKÖTSEL, FÖRVARING OCH TRANSPORT

WARNING! Risk för skada genom snubbling!

Installera kablarna säkert!

• Enheten är underhållsfri.
- Koppla alltid bort produkten från enheten och ta ut nätkontakten ur vägguttaget när den inte används!
- Rengör produkten med en torr linnetrasa. Undvik att repa. Rengör svåra fläckar med en lätt fuktad trasa. Se upp för strömförande kablar! Använd inte rengöringsmedel. De kan fräta på materialen. Låt inte vätska komma in i produkten.
- Undvik platser med höga temperaturer, fuktighet eller platser som kan bli väta, även under skötsel, underhåll, förvaring och transport.
- Förvara produkten oåtkomligt för barn och på en torr och dammfri plats!
- Behåll förpackningen för transport och för att undvika skador.

9 FELSÖKNING

• Kom alltid ihåg att kontakterna ska vara ordentligt anslutna.
• De valda utgångarna måste överföra ljuddata.
• Rådfråga din återförsäljare vid ytterligare frågor.

10 SPECIFIKATIONER

Modellera	95110	95111	95112
mikrofon	-58+/-3 dB	-58+/-3 dB	-58+/-3 dB
kabel	2,4 m	2,4 m 2,4 m
anslutning	2 x 3,5 mm	2 x 3,5 mm	USB
frekvens (Hz)	20-20 000	20-20 000	20-20 000
kontroller	volym	volym	volym
		stäng av mikrofon	stäng av mikrofon
			stäng av hörlurar
Modellera	95108	95109	70207
mikrofon	-39+/-3 dB	-58+/-3 dB	-58+/-3 dB
kabel	2,5 m	2,5 m	2,2 m
anslutning	2 x 3,5 mm 1 x 3,5 mm	2 x 3,5 mm	3,5 mm
frekvens (Hz)	18-18 000	20-20 000	20-20 000
kontroller	volym	volym	volym

11 GARANTI OCH ANSVAR

• Tillverkaren ger två års garanti på en ny enhet.
• Eftersom tillverkaren inte kan påverka installationen gäller garantin endast själva produkten.
• Om fel eller skada upptäcks på enheten, kontakta återförsäljaren och ta med kvitto eller faktura som bevis på inköp om så behövs. Återförsäljaren kommer att reparera felet antingen på plats eller skickar enheten till tillverkaren. Underlätta för våra tekniker genom att beskriva möjliga fel i detalj - endast då garanteras att fel, som sällan uppstår, kommer att hittas och åtgärdas!
• Tillverkaren är inte ansvarig för skador på personer eller egendom som orsakas av felaktig installation, hantering eller underhåll som inte beskrivits i denna bruksanvisning.
• Ändra inte produkten eller dess tillbehör.
• All annan användning än den som beskrivs in denna bruksanvis ning är inte tillåten och orsakar att garantin förloras och friskrivning från ansvar.
  • Vi förbehåller vår rätt mot tryckfel och ändringar av enheten,

förpackningen och bruksanvisningen.

12 ANVISNINGAR FÖR KASSERING

Enligt EU s WEEE-direktiv får inte elektrisk och elektronisk utrustning inte kasseras i hushållsavfallet. Dess komponenter ska återvinnas och kasseras åtskiljda varandra. Annars kan förorenande och farliga ämnen förorena miljön.

Du som konsument är förpliktigad enligt lag att lämna elektriska eller elektroniska apparater till insamlingsplatser eller till återförsäljaren vid slutet av apparatens livstid. Detaljer regleras i nationella lagar. Symbolerna på produkten, i bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra miljön.

WEEE-direktiv 2012/19/EC

WEEE-nr 82898622

13 CE-DEKLARATION

Denna enhet visar markeringen som fastställts enligt direktivet 2004/108/EU Genom att använda CE-märkningen deklarerar Cabstone ^TM , ett registrerat varumärke för Wentronic GmbH, att enheten uppfyller de grundläggande kraven och riktlinjerna enligt Europeiska bestämmelser. Dessa kan läsas online under www.cabstone.com.
