BEDIENUNGSANLEITUNG Multimedia USB 95112 Cabstone

DE BETRIEBSANLEITUNG

GB USER'S MANUAL

FR NOTICE D'UTILISATION

ES MANUAL

IT ISTRUZIONI PER L'USO

SV BRUKSANVISNING

DA VEJLEDNING

EL ΔΗΓΙΕΣ ΧΡΗΣΗΣ

FI MANUALINEN

PT MANUAL

CS MANUAL

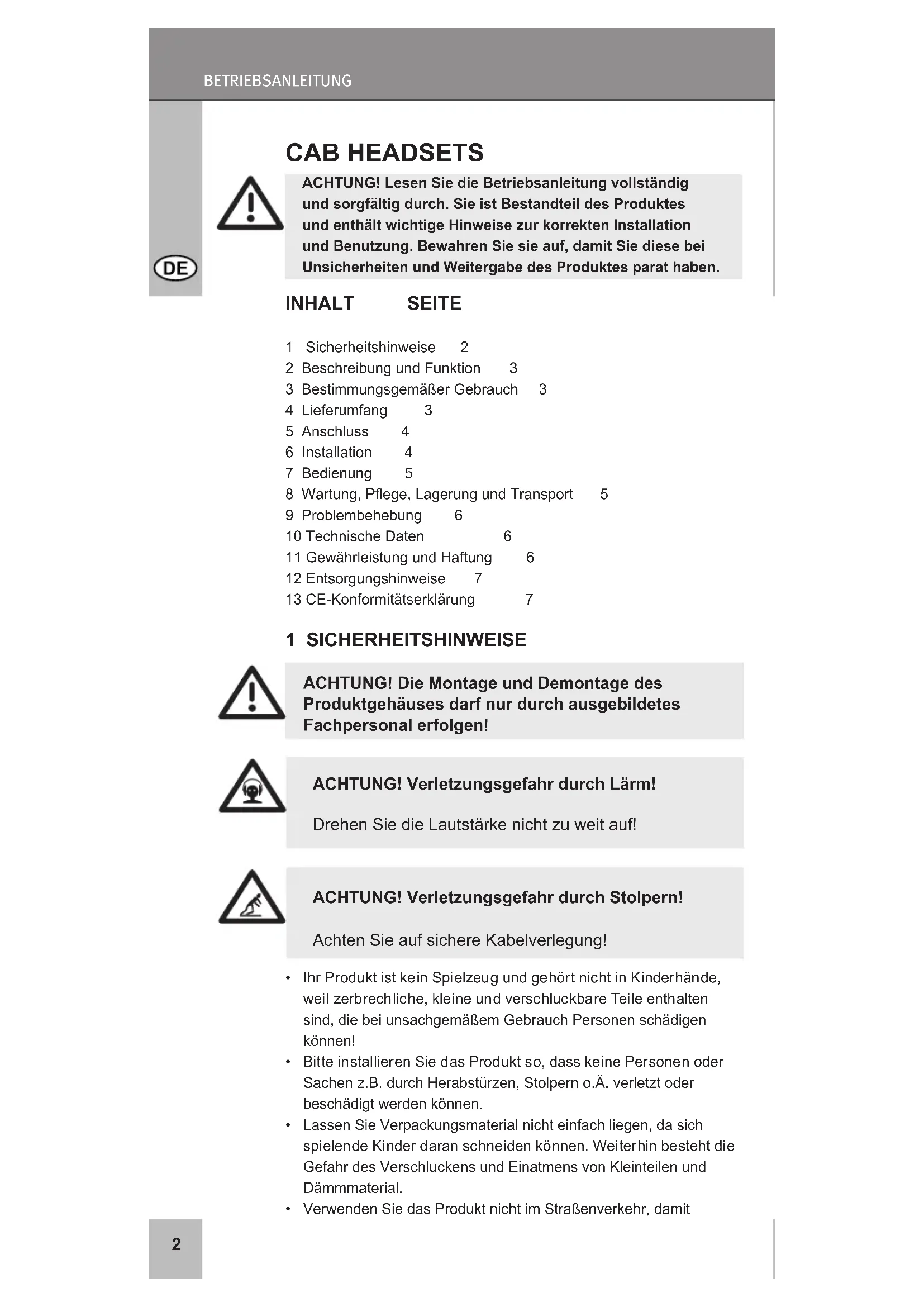

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

INHALT SEITE

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Anschluss 4
6 Installation 4
7 Bedienung 5
8 Wartung, Pflege, Lagerung und Transport 5
9 Problembehebung 6
10 Technische Daten 6
11 Gewährleistung und Haftung 6
12 Entsorgungshinweise 7
13 CE-Konformitätserklärung 7

1 SICHERHEITSHINWEISE

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!

ACHTUNG! Verletzungsgefahr durch Lärm!

Drehen Sie die Lautstärke nicht zu weit auf!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Bitte installieren Sie das Produkt so, dass keine Personen oder Sachen z.B. durch Herabstürzen, Stolpern o.Ä. verletzt oder beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dämmmaterial.
• Verwenden Sie das Produkt nicht im Straßenverkehr, damit

wichtige Signale nicht übertönt werden.

• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw. Stellen, die mit Wasser in Berührung kommen können.
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

2 BESCHREIBUNG UND FUNKTION

Ihr Produkt ist ein universelles Headset für multimediale Anwendungen. Mit den Stereokopfhörern und dem integrierten Mikrofon können Audio-Signale empfangen und gesendet werden. Weiterhin kann ihr Produkt individuell auf den Träger eingestellt und angepasst werden. Das Produkt ist für Telefonate und Videogespräche am PC, sowie für Gaming und zur Musikwiedergabe bestimmt.

3 BESTIMMUNGSGEMÄSSER GEBRAUCH

Ein anderer als im Kapitel „Beschreibung und Funktion“ beschriebener Gebrauch ist nicht gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu Unfällen und Schäden an Personen und Sachen führen.

4 LIEFERUMFANG

95110	95111	95112	95108	95109	70207
		1 x CAB Headset HS
		1 x Betriebsanleitung
				1 x Adapter

5 ANSCHLUSS

Schließen Sie die Anschlüsse Ihres Produktes an Ihren PC, Ihr Notebook o.Ä. an. Je nach Modell können die Anschlüsse variieren.

2 x 3,5 mm Stereoklinkenstecker (3-polig)

Der grüne Stecker dient der Tonwiedergabe. Stecken Sie ihn in die entsprechende grüne oder mit einem Kopfhörer versehenen Ausgangsbuchse ihres Gerätes.

Der rosafarbene Stecker dient der Tonerzeugung. Stecken Sie ihn in die entsprechende rosafarbene oder mit einem Mikrofon versehenen Eingangsbuchse Ihres Gerätes.

3,5 mm Stereoklinkenstecker (4-polig)

Stecken Sie den Stecker in die entsprechende Audiobuchse Ihres Geräts.

USB-Stecker

Stecken Sie den Stecker in eine Daten-USB-Buchse.

6 INSTALLATION (NUR 95112)

Das Produkt funktioniert direkt nach dem Anschließen per plug and play.

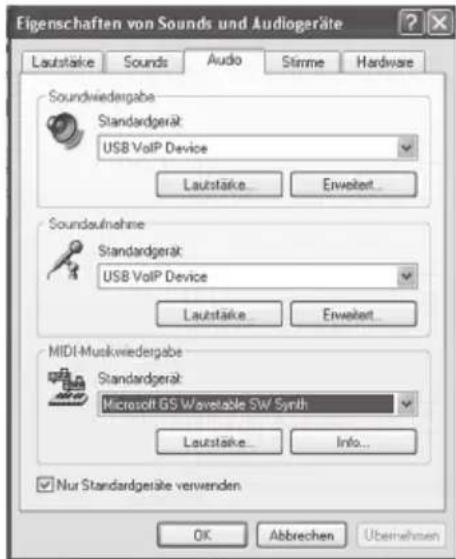

HINWEIS Funktioniert das Gerät nicht per plug & play, wählen Sie als Audio Standard in der Systemsteuerung „USB Audio Device“ oder die entsprechenden Anschlüsse aus.

Start - Einstellungen - Sounds und Audiogeräte - Audio

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät USB VoIP Device Lautstärke... Erweiert... Soundaufnahme Standardgerät USB VoIP Device Lautstärke... Erweiert... MIDI-Musikwiedergabe Standardgerät Microsoft GS W/avetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

7 BEDIENUNG

95110

95111

95112

95108

95109

70207

1 Lautstärke

2 Stummschaltung Kopfhörer

3 Stummschaltung Mikrofon

Auf der Tragebügelinnenseite steht je ein R für die rechte und ein L für die linke Seite.

Die Bügel können dem Kopfumfang angepasst werden und bleiben in der eingestellten Position.

Das Mikrofon kann vertikal und außer bei Modell 95109 und 95110 auch horizontal verstellt werden.

8 WARTUNG, PFLEGE, LAGERUNG UND TRANSPORT

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Das Produkt ist wartungsfrei.
- Trennen Sie das Produkt bei Nichtgebrauch vom Gerät und dieses vom Stromnetz.
- Reinigen Sie es nur mit einem trockenen Leinentuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

9 PROBLEMBEHEBUNG

• Achten Sie immer auf festen Sitz aller Verbindungen und der Adapter, wenn vorhanden.
• Der ausgewählte Anschluss muss Audiodaten ausgeben können.
• Für weitere Fragen, konsultieren Sie Ihren Händler.

10 TECHNISCHE DATEN

Modell	95110	95111	95112
Mikrofon	-58+/-3 dB	-58+/-3 dB -58+/-3 dB
Kabel	2,4 m	2,4 m	2,4 m
Anschluss	2 x 3,5 mm	2 x 3,5 mm	USB
Frequenz	20-20 000 Hz	20-20 000 Hz	20-20 000 Hz
Regler Lautstärke	Lautstärke	Lautstärke
		Mikro-Stumm	Mikro-Stumm
			Hörer-Stumm

Modell	95108	95109	70207
Mikrofon	-39+/-3 dB	-58+/-3 dB	-58+/-3 dB
Kabel	2,5 m	2,5 m	2,2 m
Anschluss	2 x 3,5 mm	1 x 3,5 mm 2 x 3,5 mm
Frequenz	18-18 000 Hz	20-20 000 Hz	20-20 000 Hz
Regler Lautstärke	Lautstärke	Lautstärke

11 GEWÄHRLEISTUNG UND HAFTUNG

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die

nicht in dieser Anleitung beschrieben sind, entstanden sind.

• Ändern und Modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

12 ENTSORGUNGSHINWEISE

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt

■ Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie 2012/19/EG

WEEE Nr. 82898622

13 CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit der nach der Richtlinie 1004/108/EG vorgeschriebenen Kennzeichnung versehen. Mit dem CE Zeichen erklärt Cabstone ^TM , eine

registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.cabstone.com angefordert werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

CAB HEADSETS

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Erweiter... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Erweiter... MIDI-Musikwiedergabe Standardgerät: Microsoft GS Wavetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

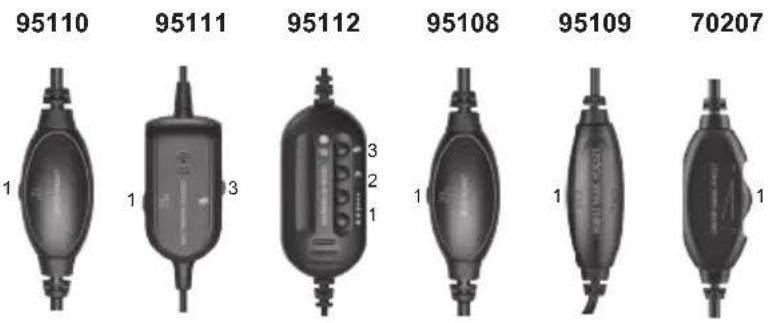

7 OPERATING

95110 95111 95112 95108 95109 70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Erweitert... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Erweitert... MIDI-Musikwiedergabe Standardgerät: Microsoft GS Wavelength Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

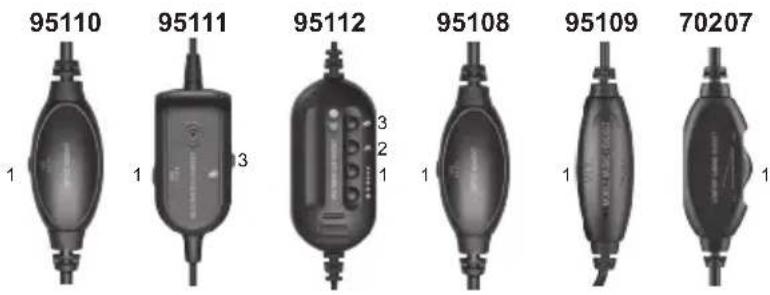

7 FONCTIONNEMENT

95110 95111 95112 95108 95109 70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Erweiter... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Erweiter... MIDI-Musikwiedergabe Standardgerät: Microsoft GS Wavetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übemehmen

7 FUNCIONAMIENTO

95110

95111

95112

95108

95109

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät USB VoIP Device Lautstärke... Erweitet... Soundaufnahme Standardgerät USB VoIP Device Lautstärke... Erweitet... MIDI-Muskwiedergabe Standardgerät Microsoft GS W/avetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

7 FUNZIONAMENTO

95110

95111

95112

95108

95109

70207

1 Controllo del volume

2 Mute - Cuffie

3 Mute - Microfono

Eigenschaften von Sounds und Audiogeräte Laustäke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Laustäke... Erwebert... Soundaufnahme Standardgerät: USB VoIP Device Laustäke... Erwebert... MIDI-Musikwiedergabe Standardgerät: Microsoft GS Wavetable SW Synth Laustäke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

7 DRIFT

95110

95111

95112

95108

95109

70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Enveitet... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Enveitet... MIDI Musikwiedergabe Standardgerät: Microsoft GS Wavetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

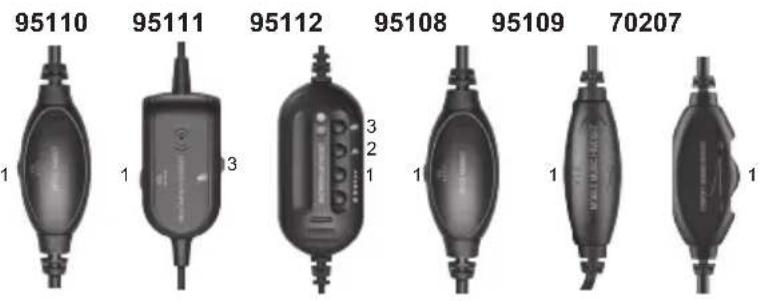

7 BETJENING

95110 95111 95112 95108 95109 70207

1 volumen kontrol

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Enveitet... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Enveitet... MIDI-Musikwiedergabe Standardgerät: Microsoft GS Wavelable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

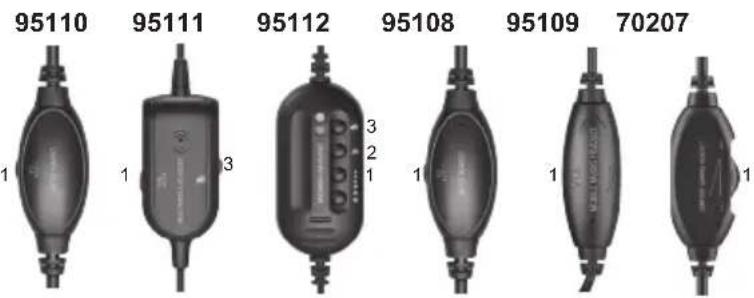

7 ΛΕΙΤΟΥΡΓΙΑ

95110 95111 95112 95108 95109 70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Enweiter... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Enweiter... MIDI-Musikwiedergabe Standardgerät: Microsoft 6S Wavetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

7 KÄYTTÖ

95110

95111

95112

95108

95109

70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Enweitet... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Enweitet... MIDI-Musikwiedergabe Standardgerät: Microsoft GS Wavetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

7 UTILIZAÇÃO

95110

95111

95112

95108

95109

70207

1 controlo do volume
2 sem som - auscultadores
3 sem som - microfone

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedersgabe Standardgerät: USB VoIP Device Lautstärke... Erweiter... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Erweiter... MIDI-Musikwiedergabe Standardgerät: Microsoft GS W/avetable SW Synth Lautstärke... Info... ✓ Nur Standardgeräte verwenden OK Abbrechen Übernehmen

7 POUŽÍVÁNÍ

95110

95111

95112

95108

95109

70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät USB VoIP Device Lautstärke... Erweiter... Soundaufnahme Standardgerät USB VoIP Device Lautstärke... Erweiter... MIDI-Musikwiedergabe Standardgerät Microsoft GS Wavetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abreichen Übernehmen

7 ЭКСПЛУАТАЦИЯ

95110

95111

95112

95108

95109

70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Erweiter... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Erweiter... MIDI-Musikwiedergabe Standardgerät: Microsoft GS W/avetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

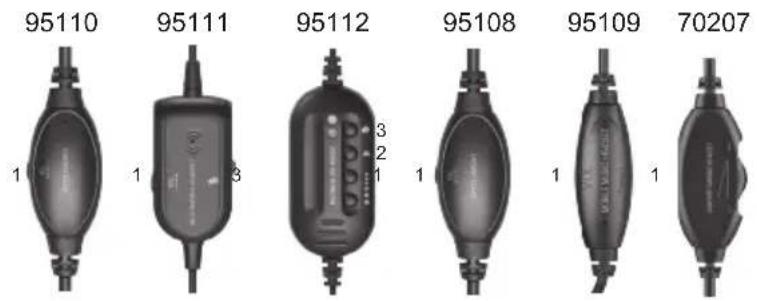

7 运行

95110 95111 95112 95108 95109 70207

Eigenschaften von Sounds und Audiogeräte Lautstärke Sounds Audio Stimme Hardware Soundwiedergabe Standardgerät: USB VoIP Device Lautstärke... Erweitet... Soundaufnahme Standardgerät: USB VoIP Device Lautstärke... Erweitet... MIDI Musikwiedergabe Standardgerät: Microsoft GS W/avetable SW Synth Lautstärke... Info... Nur Standardgeräte verwenden OK Abbrechen Übernehmen

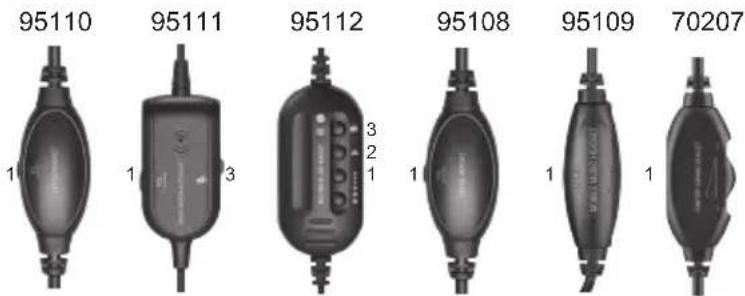

7 작동

95110 95111 95112 95108 95109 70207
