Multimedia 95111 - Kopfhörer Cabstone - Kostenlose Bedienungsanleitung

Produkttyp	Kopfhörer mit Mikrofon
Marke	Cabstone
Modell	Multimedia 95111
Anschlusstyp	2 x 3,5 mm Klinkenstecker (3-polig)
Kabellänge	2,4 m
Frequenzbereich	20 - 20 000 Hz
Mikrofonempfindlichkeit	-58 dB
Geschätztes Gewicht	200 g
Geschätzte Abmessungen	20 x 15 x 5 cm
Integrierte Bedienelemente	Lautstärke, Kopfhörer stumm, Mikrofon stumm
Vorgesehene Verwendung	Multimedia, Telefon- und Videoanrufe, Musik hören
Kompatibilität	PC, Laptop (3,5 mm Klinkenanschlüsse)
Stromversorgung	Passiv (keine Batterien erforderlich)
Garantie	2 Jahre
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; bei hartnäckigen Flecken ein leicht feuchtes Tuch verwenden
Sicherheit	Lautstärke nicht übermäßig erhöhen; Wasser- und Staubeinwirkung vermeiden
Reparierbarkeit	Bei Mängeln den Händler kontaktieren; das Produkt nicht modifizieren
Lieferumfang	1 x Kopfhörer mit Mikrofon, 1 x Bedienungsanleitung, 1 x Adapter

Häufig gestellte Fragen - Multimedia 95111 Cabstone

Wie schließe ich den Kopfhörer Multimedia 95111 an einen Computer an?

Der Kopfhörer ist mit zwei 3,5-mm-Klinkensteckern ausgestattet: einem grünen (Audio) und einem rosafarbenen (Mikrofon). Stecken Sie den grünen Stecker in den Kopfhörerausgang des Computers und den rosafarbenen in den Mikrofoneingang. Verwenden Sie für kombinierte Anschlüsse den mitgelieferten Adapter.

Was tun, wenn kein Ton zu hören ist?

Überprüfen Sie, ob die Stecker fest in den richtigen Buchsen sitzen. Stellen Sie sicher, dass die Computerlautstärke eingeschaltet ist und das richtige Audiogerät in den Systemeinstellungen ausgewählt ist (USB-Audiogerät oder Kopfhörer).

Wie stelle ich die Lautstärke und die Stummschaltung ein?

Verwenden Sie das Lautstärkerädchen am Kabel. Die Tasten ermöglichen das Stummschalten des Kopfhörers oder des Mikrofons.

Das Mikrofon nimmt meine Stimme nicht auf, was tun?

Überprüfen Sie, ob der rosafarbene Stecker im Mikrofoneingang steckt. Stellen Sie sicher, dass das Mikrofon nicht stummgeschaltet ist (Stummschalttaste). Wählen Sie in den Audioeinstellungen des Computers das richtige Aufnahmegerät aus.

Wofür ist dieser Kopfhörer vorgesehen?

Der Kopfhörer ist für den Multimedia-Einsatz konzipiert: Telefon- und Videoanrufe, Musik hören, Computerspiele auf Computern oder Geräten mit 3,5-mm-Klinkenanschluss.

Ist dieser Kopfhörer mit Smartphones kompatibel?

Wenn Ihr Smartphone über eine kombinierte 3,5-mm-Klinkenbuchse (4-polig) verfügt, können Sie den mitgelieferten Adapter verwenden oder direkt anschließen. Die Lautstärke- und Stummschaltungssteuerung wird jedoch möglicherweise nicht von allen Modellen unterstützt.

Wie reinige ich den Kopfhörer?

Verwenden Sie ein trockenes Tuch zur Reinigung der Außenseite. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht. Vermeiden Sie Chemikalien und das Eindringen von Flüssigkeit in das Gerät.

Der Kopfhörer funktioniert nicht mehr, was tun?

Überprüfen Sie die Anschlüsse und die Lautstärkeeinstellung. Wenn das Problem bestehen bleibt, kontaktieren Sie Ihren Händler. Die 2-jährige Garantie deckt Herstellungsfehler ab, bei Vorlage der Rechnung.

Was sind die technischen Daten des Mikrofons?

Das Mikrofon hat eine Empfindlichkeit von -58 dB und ist in den Kopfhörer integriert. Es ist für Sprachkommunikation ausgelegt.

Kann ich diesen Kopfhörer mit einer Spielkonsole verwenden?

Das hängt von der Konsole ab. Wenn sie über einen Kopfhörerausgang und einen Mikrofoneingang mit 3,5-mm-Klinke verfügt, ist der Anschluss möglich. Verwenden Sie für Konsolen mit einer einzigen kombinierten Buchse den Adapter.

BEDIENUNGSANLEITUNG Multimedia 95111 Cabstone

DE BETRIEBSANLEITUNG

GB USER'S MANUAL

FR NOTICE D'UTILISATION

ES MANUAL

IT ISTRUZIONI PER L'USO

SV BRUKSANVISNING

DAVEJLEDNING

EL△HΓIΕΣXPHΣHΣ

FI MANUALINEN

PT MANUAL

CS MANUAL

RU PYKOBOДCTBO OЛьЗВATEЛЯ

ZH 手册

KO 多用一

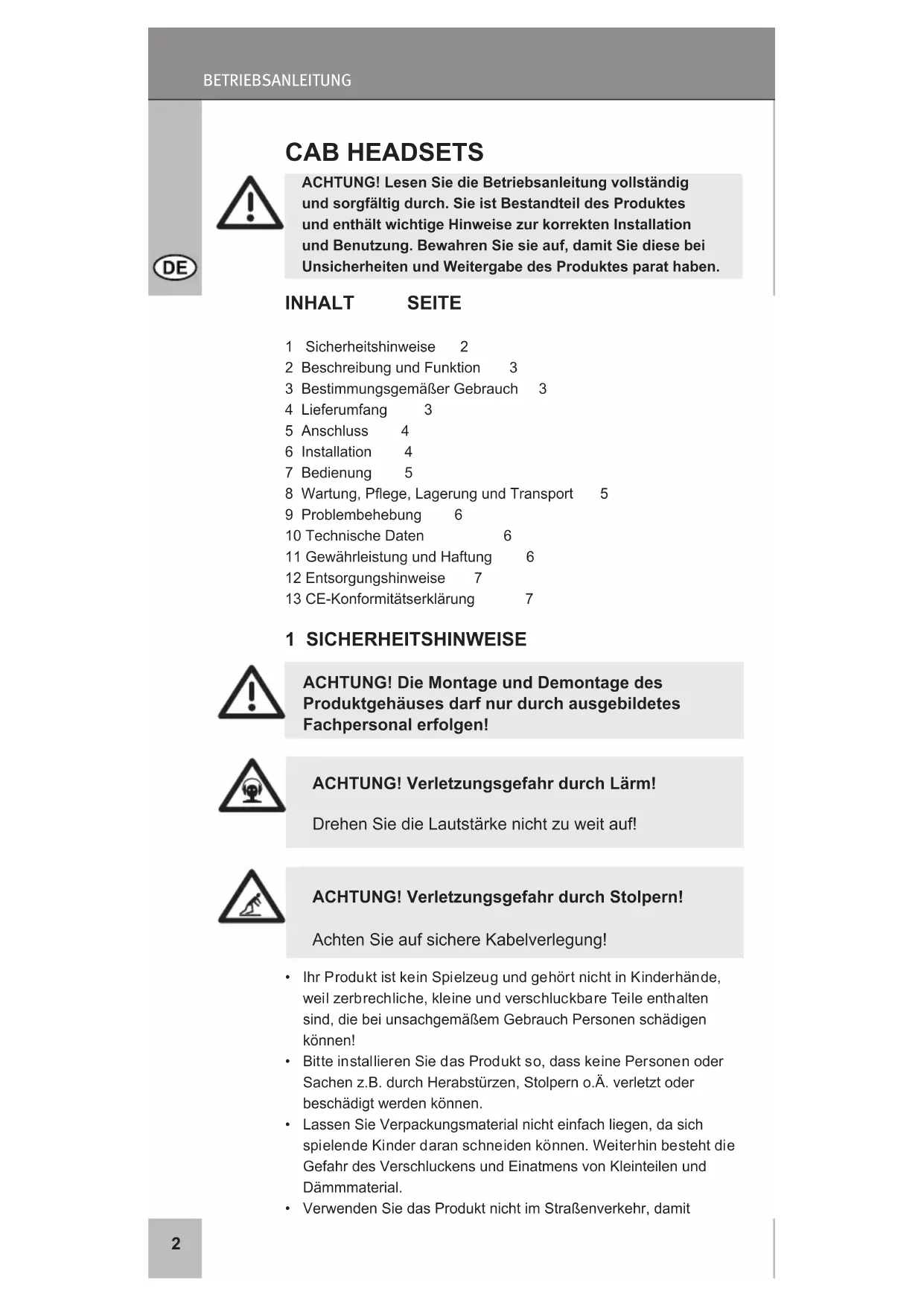

CAB HEADSETS

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthalt wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

INHALT SEITE

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Anschluss 4
6 Installation 4
7 Bedienung 5
8 Wartung, Pflege, Lagerung und Transport 5
9 Problembehebung 6
10 Technische Daten 6
11 Gewährleistung und Haftung 6
12 Entsorgungshinweise 7
13 CE-Konformitätserklarung 7

1 SICHERHEITSHINWEISE

ACHTUNG! Die Montage und Demontage des Produktgehausesarf nur durch ausgebildetes Fachpersonal erfolgen!

ACHTUNG! Verletzungsgefahr durch Lärn!

Drehen Sie die Lautstärke nicht zuweit auf!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, keine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Bitte installmenten Sie das Produkt so, dass keine Personen oder Sachen z.B. durch Herabstürzen, Stolpern o.A. verletzt oder beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dammaterial.
• Verwenden Sie das Produkt nicht im Straβenverkehr, damit

wichtige Signale nicht ubertont werden.

• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw.stellen, die mit Wasser in Berührung kommtkonnen.
• Installieren Sie das Produkt nicht in der Höhe von Klimaanlagenöffnungen oder an Stellen, an denen es übermöig viel Staub oder Rauch gibt, sowie an Stellen, an denen es Erschüttungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie den Antikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung"
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionproblemen, wenden Sie sich an ihren Handler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung" beschrieben.

2 BESCHREIBUNG UND FUNKTION

Ihr Produkt ist ein universelles Headset für multimedia Anwendungen. Mit den Stereokopfhörend und dem integrierten Mikrofon konnen Audio-Signale empfangen und gesendet werden. Weiterhin kann ihr Produkt individuell auf den Träger eingestellt und angepasst werden. Das Produkt ist für Telefonate und Videogesprüche am PC, sowie für Gaming und zur Musikwiedergabe bestimmt.

3 BESTIMMUNGSGEMÄSSER GEBRAUCH

Ein anderer als im Kapitel „Beschreibung und Funktion“ beschriebener Gebrauch ist nicht gestattet. Die Verwendungarf nur in trockenen Innenaumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu Unfallen und Schaden an Personen und Sachen führen.

4 LIEFERUMFANG

95110	95111	95112	95108	95109	70207
		1 x CAB Headset HS
		1 x Betriebsanleitung
				1 x Adapter

5 ANSCHLUSS

Schlieben Sie die Anschlüssle Ihres Produktes an ihren PC, Ihr Notebook o.A. an. Je nach Modell können die Anschlüssle variieren.

2 × 3,5 ~mm Stereoklinkenstecker (3-polig)

Der grüne Stecker dient der Tonwiedergabe. Stecken Sieihn in die entsprechende grüne oder mit einem Kopfhörer versehenen Ausgangsbuchse ihres Gerätes.

Der rofasarbene Stecker dient der Tonerzeugung. Stecken Sieihn in die entsprechende rofasarbene oder mit einem Mikrofon versehenen Eingangsbuchse Ihres Gerätes.

3,5 mm Stereoklinkenstecker (4-polig)

Stecken Sie den Stecker in die entsprchende Audiobuchse Ihres Geräts.

USB-Stecker

Stecken Sie den Stecker in eine Daten-USB-Buchse.

6 INSTALLATION (NUR 95112)

Das Produkt Funktioniert direkt nach dem Anschlieben per plug and play.

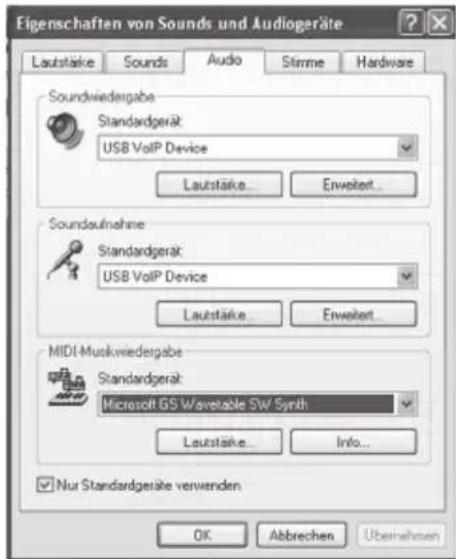

HINWEIS Funktioniert das Gerät nicht per plug & play, wahren Sie als Audio Standard in der Systemsteuerung „USB Audio Device" oder die entsprechenden Anschlüsse aus.

Start - Einstellungen - Sounds und Audiogeräte - Audio

7 BEDIENUNG

1 Lautstärke
2 Stummschaltung Kopfhörer
3 Stummschaltung Mikrofon

Auf der Tragebügelinnenseite steht je ein R für die rechte und ein L für die linke Seite.

Die Bügel konnen dem Kopfumfang angepasst werden und bleiben in der eingestilten Position.

Das Mikrofon kann vertikal und außer bei Modell 95109 und 95110 auch horizontal verstellt werden.

8 WARTUNG, PFLEGE, LAGERUNG UND TRANSPORT

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

Das Produkt ist wartungsfrei.
- Trennen Sie das Produkt bei Nichtgebrauch vom Gerät und diesevom Stromnetz.
- Reinigen Sie es nur mit einem trockenen Leinentuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch kein mit Wasser angefeucht werden. Achten Sie darauf auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. EsarfKeine Feuchtigkeit in das Produktinnere gelangen.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Hebien Sie die Originalverpackung fur den Transport auf, um Schaden zu vermeiden.

9 PROBLEMBEHEBUNG

• Achten Sie immer auf festen Sitz aller Verbindungen und der Adapter, wennvorhanden.
• Der ausgewählte Anschluss muss Audiodaten ausgegeben konnen.
• Für weitere Fragen, konsultieren Sie ihren Handler.

10 TECHNISCHE DATEN

Modell	95110	95111	95112
Mikrofon	-58+/-3 dB	-58+/-3 dB -58+/-3 dB
Kabel	2,4 m	2,4 m	2,4 m
Anschluss	2 x 3,5 mm	2 x 3,5 mm	USB
Frequenz	20-20 000 Hz	20-20 000 Hz	20-20 000 Hz
Regler Lautstärke	Lautstärke	Lautstärke
		Mikro-Stumm	Mikro-Stumm
			Hörer-Stumm

Modell	95108	95109	70207
Mikrofon	-39+/-3 dB	-58+/-3 dB	-58+/-3 dB
Kabel	2,5 m	2,5 m	2,2 m
Anschluss	2 x 3,5 mm	1 x 3,5 mm 2 x 3,5 mm	mm
Frequenz	18-18 000 Hz	20-20 000 Hz	20-20 000 Hz
Regler Lautstärke	Lautstärke	Lautstärke

11 GEWÄHRLEISTUNG UND HAFTUNG

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat,deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemät festgestellt werden sollente, wenden Sie sichitte an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben - nur dann haben Sie Gewähr, dass auch halten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation, Bedienung oder Wartung, die

nicht in dieser Anleitung beschreiben sind, entstanden sind.

• Ändern und Modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung gehalten wir uns vor.

12 ENTSORGUNGSHINWEISE

Elektrische und elektronische Geräte)dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt

Wiederverwertung oder Entsorgung zugeführten werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zusückzugegeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie 2012/19/EG

WEEE Nr. 82898622

13 CE-KONFORMITÄTSERKLÄRUNG

Dises Produkt ist mit der nach der Richtlinie 004/108/EG vorgeschrieben Kenningerung versehen Mit dem CE Zeichen erklart Cabstone ^M , eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese konnen online auf www.cabstone.com angefordert werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
