用户手册 Multimedia USB 95112 Cabstone

注意!请完整、仔细阅读该《用户指南》。它是产品的组成部分，包含正确安装和使用的信息。请妥善保存，以便在出现不确定情况时或在传授如何使用该产品时作为参考。

目录 页码

1 安全须知 74
2 功能说明 75
3 使用目的 75
4 零件包 75
5 连接 75
6 组件 76
7 运行 76
8 维护、保养、储存和运输 77
9 故障检修 77
10 规格书 77
11 保修责任 78
12废物处理须知 78
13 符合欧洲标准声明 78

1 安全须知

警告！产品外壳的组装和拆卸，可只能由受过训练的人员！

警告！受伤的危险噪音！

调高音量太远了！

警告！从翻倒的损伤！

确保安全的布线！

• 本产品不属于玩具类型，不得供儿童玩耍之用，因为它包含可能被儿童吞食的小型零件，如果使用不当，可能导致人员受伤。
  安装和储存该产品及其附件时，避免造成人身伤害和物品损坏，如避免侧翻或绊跌。
• 请将包装材料移开，因为儿童在玩耍时可能被包装材料割伤。另外，存在吞咽和吸入小型零件和绝缘材料的风险。
• 使用的产品是不是在道路上。可能不被淹没的重要信号。
• 避免极端条件，如极度的炎热、寒冷、潮湿或直接在阳光下暴晒，亦不能受震动和机械压力。
• 不得将产品安装在空调出风口处或有过多烟雾的地点。
• 不得修改或改动本产品或配件。请务必阅读“保修责任”章节。
• 在运输产品时，要注意“规格书”章节的内容，采取适当的运输措施，

如：使用原包装。

如出现本指南不能解决的疑问、瑕疵、机械损坏、故障及其它功能性问题，根据“保修责任”章节，请联系您的经销商维修或替换。

2 功能说明

本产品为通用型耳机，供多媒体使用。利用立体声耳机和集成式麦克风发送和接收音频信号。根据用户调节产品。本产品用于电话、与计算机之间的视频通话、游戏、收听音乐。

3 使用目的

除“功能说明”章节所述内容外，严禁将本产品用于其它用途。本产品只能用于干燥的室内环境。未遵守或不符合这些安全规定和须知要求，可能导致严重事故、身体伤害以及财产损失。

4 零件包

95110		95111 95112 95108 95109 70207
1 x CAB Headset HS
1 x 手册
		1 x 适配器

5 连接

将本产品连接到计算机、笔记本电脑等。根据型号，连接器可能有所变化。

2 x 3.5 mm立体声插头（3极）

绿色插头用于声音再现。将其插入设备的相应绿色插座或标有耳机符号的设备插座。

粉色插头用于声音生成。将其插入设备的相应插座或标有麦克风符号的设备插座。

3.5 mm立体声插头（4极）

它插入到您的音频适当的设备插座。

USB插头

将其插入设备的数据USB插座。

6 组件（仅95112）

插入之后，本产品将运行。

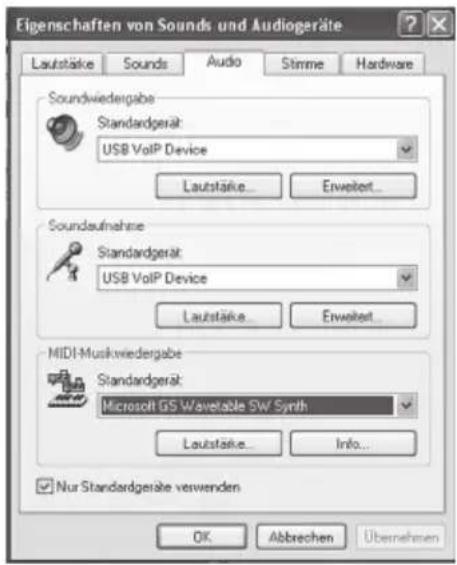

参考通过即插即用功能无法运行设备时，在系统控制模式下选择“USB音频设备”或相应的连接。

开始 - 调节 - 声音和音频设备 - 音频

1 音量控制
2 静音 - 耳机
3 静音 - 麦克风

在耳机内部，右侧标有R，左侧标有L。

根据头部直径调节耳机。它们将自动停留在适当位置。

麦克风垂直方向可调节（95109和95110除外），水平方向也可调节。

8 维护、保养、储存和运输

警告！从翻倒的损伤！

确保安全的布线！

ZH

• 本产品免维护。
• 如果不使用该装置，可将其与电源装置断开，再将电源装置与壁装电源插座断开。
• 仅可用干燥、柔软的布来清洁本产品。清洁时，避免刮伤本产品。如果污物较重，用水将清洁布稍微沾湿。小心通电电线。不得使用清洁剂或化学制品，否则会损坏表面涂层。避免液体进入本产品。
• 避免将本产品放置在温度和湿度较高的地方以及可能变潮湿的地方，尤其是在维护、保养、储存和运输过程中。
• 长时间不使用本产品时，应将其保存在儿童不易接触到的干燥、无尘的地方。
• 如需运输该装置，应保留原包装，避免损坏装置。

9 故障检修

• 请注意所有连接的接头闭合。
• 所选输出端必须传输音频数据。
• 有关其他问题，请咨询经销商。

10 规格书

型号 95110			95111 95112
麦克风	-58+/-3 dB	-58+/-3 dB	-58+/-3 dB
电缆	2,4 m 2,4 m	2,4 m
连接	2 x 3,5 mm	2 x 3,5 mm	USB
频率	20-20 000 Hz	20-20 000 Hz	20-20 000 Hz
控制旋钮	音量	音量	音量
		麦克风静音	麦克风静音
			电话静音

型号 95108	95109 70207
麦克风	-39+/-3 dB	-58+/-3 dB -58+/-3 dB
电缆	2,5 m 2,5 m	2,2 m
连接	2 x 3,5 mm	1 x 3,5 mm	2 x 3,5 mm
频率	18-18 000 Hz	20-20 000 Hz	20-20 000 Hz
控制旋钮	音量	音量	音量

11 保修责任

• 生产商指定新设备的保修期为2年。
• 由于生产商不参与安装，保修仅限于产品本身。
• 如果您发现您的设备有缺陷或损坏，请联系您的零售商；如有必要，请准备销售单或发票作为购买证据。您的经销商会到现场修理该设备，或者将该设备退回给生产商。如果您能够详细描述可能存在的缺陷，将更有利于我们的技师工作；只有这样，才能保证发现并修复这些少见的缺陷。
• 生产商对由不正确安装、维护或由非本手册中描述的操作而引起的人身伤害或设备损坏不承担责任。
• 不得修改或改动本产品或配件。
• 非除本操作手册中规定的用途外，不得将本产品用于其它用途，否则保修将被撤回，使我公司免于任何责任。
• 我公司保留打印机出错或对设备、包装、操作手册修改的所有权利。

12 废物处理须知

根据电子电气废弃物(WEEE)指令，电气电子器具不得与常规垃圾一起处置。电气元件必须单独进行回收利用或处置，因为其含有有毒有害元件，如处置不当，会对环境造成永久性的破坏。

根据《电气电气设备法案》(ElektroG)，作为消费者，要求您在电气和电子设备使用寿命的末期将其免费送至生产商、购买地点或专门设立的正式收集站。处置要求在相关联邦各州的法律中有具体规定。产品上的标志、用户指南和/或包装要求参见相关规定。这种分类、回收利用和废弃设备处置的方法能够有效地保护我们的环境。

WEEE指令：2012/19/EC

WEEE号码：82898622

13 符合欧洲标准声明

本产品已根据2004/108/EC指令要求进行标记。带有CE标志的Cabstone ^TM 是Wentronic GmbH公司的注册商标标志，表明本产品符合欧盟的基本要求和准则。相关内容可从www.cabstone.com在线下载。所有商标标志和注册商标均归其各自所有者所有。
