BRUKSANVISNING WG795E WORX

Funktion Grasklipning

POSITEC Kvalitetschef

PIN-kodefelt:

ALKUPERÄISET OHJEET

SISÄLTÖ

1. Turvaohjeet 99

För du gjör Landroid®L klár for lagring på vinteren, anbefaler vi at du:

• Rengjor Landroid®L skikkelig.
  Lad batteriet helt opp.
  Slá av gressklipperen.

Batteriet bor lades helt opp en gang i Iopet av vinteren for at det skal vaere i best mulig stand ici sesong.

2. Tekniska data och forpackningens innehäll 134

2.1 Tekniska data 134
2.2 Forpackningens innehall 135

3. Lär kännadin LandroidfL 137

3.1 Hur vet min Landroid®L var den sku klippa graset? 137
3.2 Hur vet min Landroid L vart den ske ta vagen? 138

A. Hitta laddningsbasen 138
B.Regnsensorer 138
C.Kanna av grnstraden 138
D. Starta och stoppa under grasklippning 138

3.3 Hur stor grasmatta klarar min LandroidL av att klippa? 139
3.4Hur effektivkommen min LandroidL att klippa graset? 139

4. Grünstråd 140

4.1 Ansluta gränsträden 140
4.2 Pegga gränsträden 140

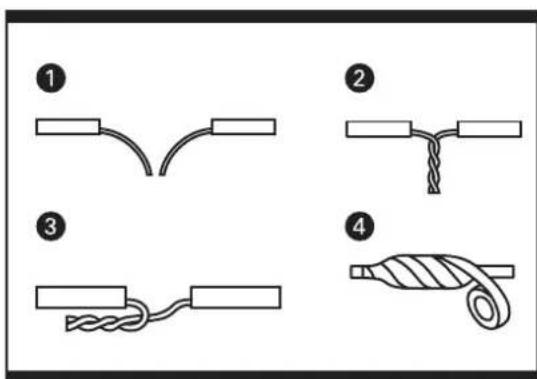

4.3 Grava ner gränsträden 140
4.4 Sla paoch testa installationen 140

5.Underhäll 141

5.1 Skarpa 141

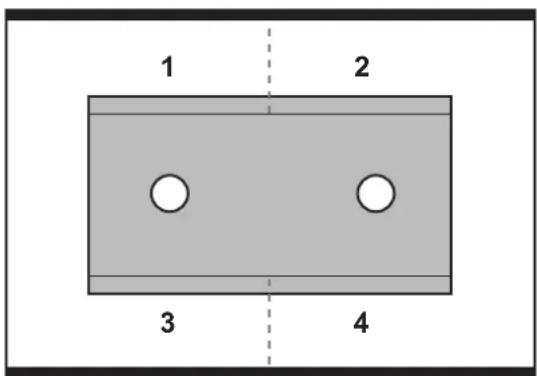

A.Rotera och vanda pbladen 141

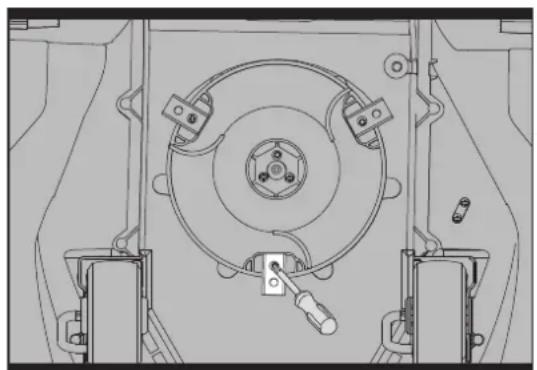

B.Byta ut bladen 141

5.2 Rengoring 142

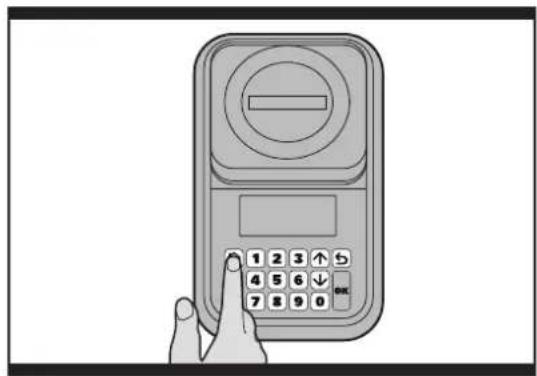

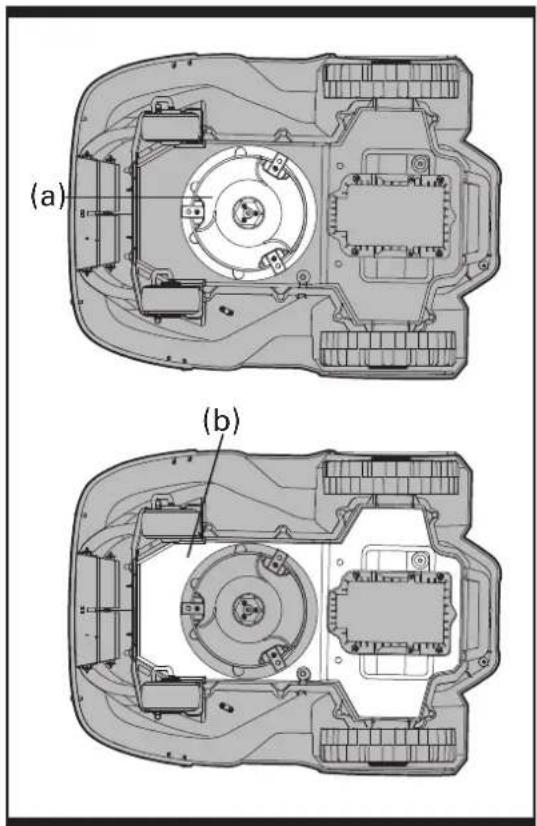

A.Rengora stommen 142
B.Rengoring av undersidan 142
C. Rengör kontaktstiften och laddningsremsorna 143

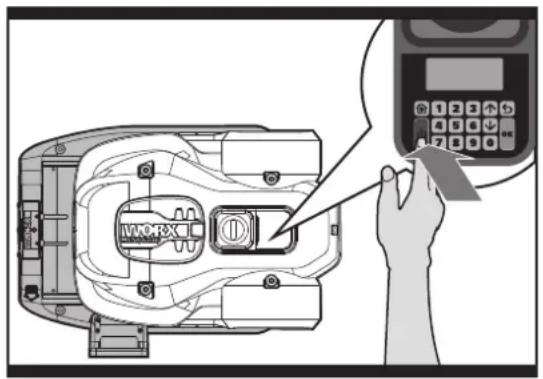

5.3 Batterilivstid 143

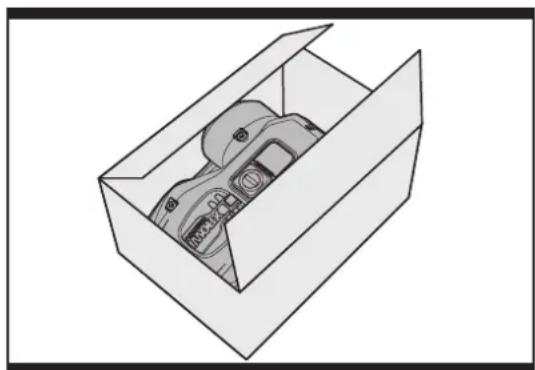

5.4 Vinterförvaring 143

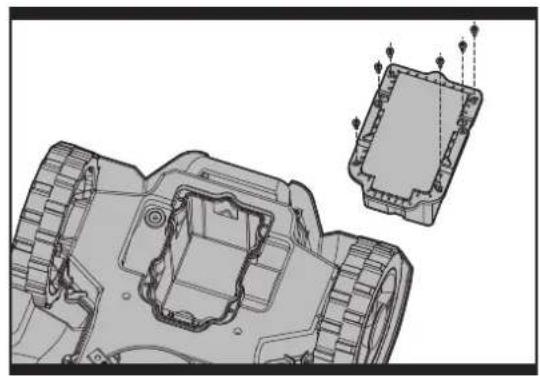

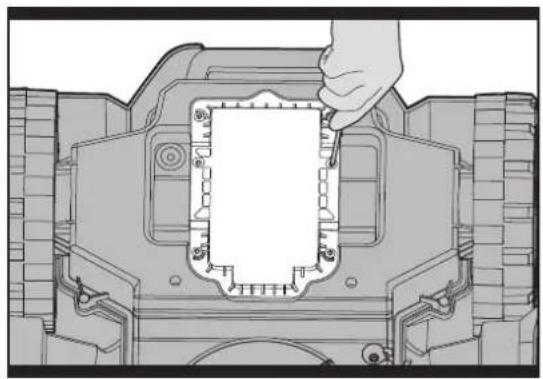

5.5 Byta ut batteriet 144

WARNING: Läsigenom alla varninger och sakerhetsinstruktioner. Underlåtelse att beakta

varningar och sakerhetsinstruktioner kan leda till elstöt, brand och/eller allvarlig persorskada.

Läs noga igenom instruktionerna für att kunna använda encheten på ett säkert sätt.

Spara alla varninger och sakerhetsinstruktioner for framtida referens.

• Denna apparat ar inte avsedd att anvandas av personer (inklusive barn) med nedsatt fysisk, sensorisk er mental formaga, ell bristande erfarenhet och kunskap, savida de inte har fatt instruktioner om hur apparaten anvands ell overvakas av en person som ansvarar for deras sakerhet.
  Barn maste overvakas for att sakerstalla att de inte leker med apparaten.

VIKTIGT

LAS NOGA FÖRE ANVÄNDNING

SPARA FÖR FRAMTIDA REFERENS

SÄKER ANVÄNDNINGSPRAXIS

Utbildning

a) Läs noga igenom bruksanvisningen. Se till att du har Förstätt instruktionerna och satt dig in i kontrollerna och hur man anvanderenheten pa ratt satt.
b) Låt aldrig barn eller personer som inte satt sig in i dessa instruktioner använda encheten. Det kan finnas lokala bestammelser med Åldersgrans for operatoren.
c) Operatoren erer anvandaren ansvarar for olyckor ell faror som drabbar andra personer ell deras egendom.

Förberedelser

a) Kontrollera att det automatiska avgransningssystemet ar korrekt installerat i enlight med de givna instruktionerna.
b) Inspektera regelbundet omraret dar apparaten skanvandas och avlagsna alla stenar, pinnar, tradar och andra frammande foremal.
c) Inspektera regelbundet blad, bladbultar och klippenhet visuellt for att sakerstalla att de inte ar slitna aller skadade. Byt ut slitna aller skadade blad och bultar uppsattningsvis for att bibehalla balansen.
d) Var forsiktig med maskiner som har flera blad, aftersom ett roterande blad kan f aven de ovriga bladen att rotera.

DRIFT

1. ALLMÄNT

a) Anvand aldrig enheten med trasiga skydd ell er utan att sakerhetsanordninger som t.ex. deflektorer sitter pa plats.
b) Placera inte hander erer fotter nara erer under roterande delar. Stall dig aldrig ivagen for utloppsoppningen.
c) Lyft aldrig upp och bär inte encheten medan motorn á igång.
d) Stang avenheten
- Innan du tar bort nagot som fastnat
- Innan du inspekterar, rengör eller reparerar encheten
e) Det ar inte tillåt ett modifiera robotgräsklipparens originalutformning. Alla modifieringar gös på egen risk.
f) Starta robotgrasklipparen enligt instruktionerna. När strombrytaren befinner sig i laget PÄ, var noga med att hälla händen och fötter borta frän de roterande bladen. För aldrig in händer eller fötter under grasklipparen.
g) Lyft aldrig upp robotgrasklipparen och bär inte runt den medan strömbrytaren befinner sig i laget ON.
h) Lat inte personer som inte vet hur robotgrasklipparen fungerar, anvanda den.
i) Lagg ingenting ovanpa robotgrasklipparen aller dess laddningsstation.
j) Använd inte robotgräsklipparen med en defekt bladskiva aller stomme. Använd den inte heller med defekta blad, skruvar, muttrar aller sladdar.
k) Använd inte robotgräsklipparen om strombrytaren inte fungerar.
I) Stäng alltid av robotgräsklipparen med strombrytaren när du inte tänker använda den. Robotgräsklipparen kan bara starta när strombrytaren fös till laget ON och ratt PIN-kod har angetts.

2. NÄR ROBOTGRÄSKLIPPAREN KÖRS AUTOMATISKT

a) Låt inte encheten körä automatisktutan overvakning på områden där det finns husdjur, barn ell er andra personer.

3. NÄR ROBOTGRÄSKLIPPPAREN KÖRS MANUELLT

a) Klipp gräset endast i dagsljus aller i god belysning.
b) Undvik att anvanda encheten nar graset ar vatt.
c) Anvand inte enheten när du ar barfota ellar boppna sandaler. B ar alltid ordentlga skor och langbyxor.
d) Se till att ha balans i sluttningar.
e) Var mycket forsiktig nar du vander enheten mot dig.
f) Satt alltid pa motorn i enlight med instruktionerna och hall fotterna pa ordentigt avstand fran bladen.

UNDERHÄLL OCH FÖRVARING

WARNING! När du vänder uppochner på robotgräsklipparen måste strömbrytaren alltid vara inställd på OFF.

Strömbrytaren måste alltid vara inställd på OFF vid allt arbete under robotgräsklipparenrs ram, som t.ex. rengöring eller utbyte av blad.

a) Se till att alla muttrar, bultar och skruvar ar ordentligt atdragna sa att eheten halls i sakert bruksskick.
b) Inspektera robotgrasklipparen varje vecka och byt ut slitna ell skadade delar for sakerhets skull.
c) Kontrollera särskilt att bladen och bladskivorna inte är skadade. Byt ut alla blad och skruvar uppsättningsvis, sa att deroterande delarna behaller sin balans.
d) Se till att endast anvanda klippdelar av ratt typ vid utbyte.
e) Ladda endast batteriet med den laddare som rekommenderas av tilverkaren. Delaktig anvandning kan leda till elstot, overhettning ellr lackage av fratande vatska fran batteriet.
f) Om elektrolyt skulle läcka ut, spola med vatten/neutraliserande medel, och uppsök likare om elektrolytenkommen i kontakt med ögon osv.
g) Service avenheten maste utforas i enlighet med tillverkarens instruktioner.

Transport

Använd originalforpackningen om robotgräsklipparen sca Transporteras en langre sträcka.

Sá har lámnar/gár du in i arbetsomrátet pá attsakert satt:

a) Tryck på ACCESS Knappen for att stoppa klipparen. Om antistöldarmet ar aktiverat, ange Första siffran i PIN-koden. Du valde den fyra siffrorna i PIN-koden nar du startade klipparen forsta gangen.
b) For strömbrytaren till laget OFF om du tanker bär robotgräsklipparen
c) Du bar robotgrasklipparen i handtaget som sitter undertill baktill pa robotgrasklipparen. Bar robotgrasklipparen sa att bladskivan ar bortvand fran din kropp.

WARNING! Apparaten skall endast användas med enheten som medfoljer.

Ytterligare sakerhetsforeskrifter for blysyrbatteriet:

1. Det ar farligt att arbeta nara ett blysyrebattery. Batteripaket genererar explosiva gaser under normal batteridrift. Darfor ar det av storsta vikt att du alltid laer igenom och foljer braupsanvisingen exakt innan du anvander batteriladdaren.
2. Rok inte och se till att det inte finns gnistor aller oppen eld nara batteriet.
3. Laddaren fär endast användas for att ladda blysyrebatterier.

1.2 Information om Android®L

WARNING - Robotgräsklipparen kan vara farlig vid felaktig användning.

Läsigen braksanvisingen noga och Första innerhalb innan du använder robotgräsklipparen.

WARNING - Hallett sakerhetsavstandn enheten nar den ar igang.

WARNING - Avaktivera enhances innarbete sker pa den ellermaskinen lyfts upp.

Häll händer och fötter borta frán de roterande bladen. Placera aldrig händer eller fötter nara aller under stommen;när din robotgräsklippare ár igäng.

Robotgräsklipparen kan endast startas nar man ON tryckts in pa ON/OFF knappen och korrekt PIN-kod matats in. Inspektion och/eller underhall maste utforas med ON/OFF-knappen i laget OFF.

WARNING - Ak inte pa enhances.

Tvattainte maskinen med hogtryckstvatt.

Farejbrannas

Utsattinteforregnellervatten

Släng inte batterier i hushällssoporna. Lämna in uttjänta batterier till närmaste Återvinningscentral.

Enheten innehallerett blybatteri som maste lamnas in till en atervinningscentral.

Denna produit ar märkt med en symbol som gäller kassering av elektriskt och elektroniskt avfall. Detta innebär att denna produit inte fär kastas i hushällssoporna utan maste lämnas in till en Återvinningscentra neligt det europeiska direktivet 2002/96/CE. Därefterkommenprodukten att ätervinnas eller demoneras paett miljövänligt satt. Elektrisk och elektronisk utrustning kan paverka miljon och manniskors halsa negativ eftersom den innehäller farliga substanser.

2. Tekniska data och forpackningen innehåll

2.1 Tekniska data

Typ: WG795E (790-799-Maskinbeteckning, anger Gräsklipparrobot)

Märkspänning 24V
Hastighetutan belastning 2000/min
Klippdiameter 220mm
Klipphofdslagen 9
Battertyp Blybatteri
Batterimodell WA3222
Laddningsid 2.5h approx.
Laddarmodell WA3716
Laddargrading	Ineffekt:100-240V~50/60Hz,50W
	Uteffekt: 24V -, 1.5A
Enhetsvikt	14.5kg
Skyddsklass IPX1

Buller och tekniska data

A-viktat ljudtryck	36dB(A), KPA: 3dB(A)
A-viktad ljudnivå	57dB(A)
Bär hörskényddningar ljudtrycket är högreän	80dB(A)

Tillbehör

Laddningsbas med 15m förlängningssladd	1
Blad (WA0176)	9
Skruvar	9
Ledningsplugg (WA0179)	250
200m gränstråd (WA0177)	1
Laddningsbas fästspikar	6
Strömadapter (WA3716)	1
Avständsmätare für grünstråd	2
Insexnyckel	1

Vi rekommenderar att du endast koper originaldar enligt ovanstaende lista fran den butik dar du kope enheten. Anvendendast bra kvalitetsdilar av kanda marken. Se tillbehorsforpackninger for mer information. Butikspersonalen kan hjalpa dig och ge rad.

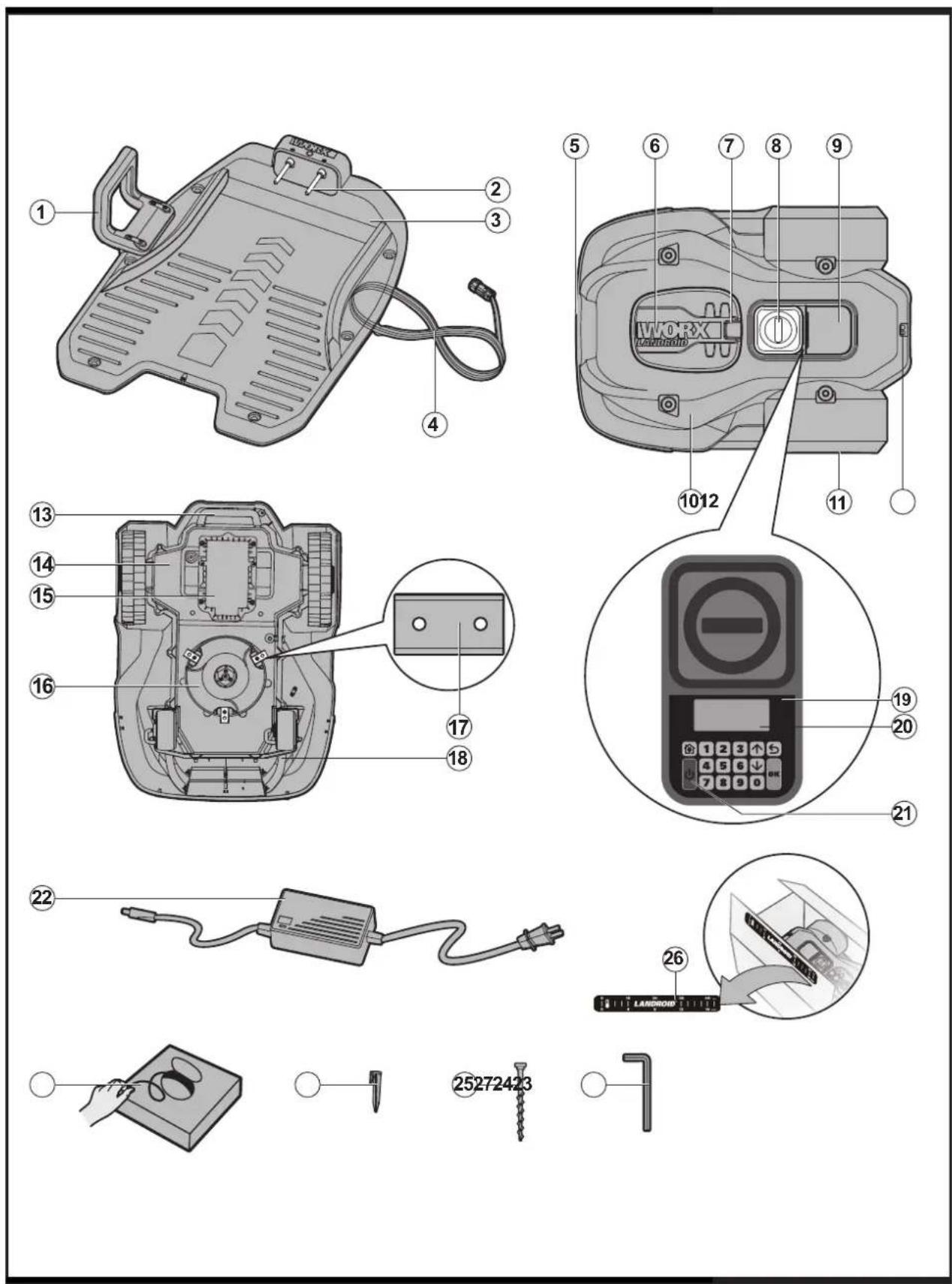

2.2 Förpackingens innehåll

1. HANDTAGSSTÄNG
2. KONTAKTSTIFT
3. LADDNINGSBAS
4. LAGSPÄNNINGSSLADD
5. LADDNINGSYTA
6. LOCK FÖR JUSTERING AV KLIIPPHÖJD
7. SPARRKNAPP (ÖPPNAR LETTER FOR JUSTERING AV KLIPPHÖJD)
8. ÅTKOMSTKNAPP
9. KNAPPSATSFONSTER
10. FORMGJUTET PLASTHUS
    11.BAKRE DRIVHJUL
11. REGNSENSOR
12. HANDTAG
13. MOTORRAMBOX (INNEHÄLLER ELEKTRONIK OCH BATTERI)
14. BATTERIPAKET
    16.BLADSVÄNGSKIVA
15. KLIPPBLAD
16. FRAMHJUL
17. KNAPPSATS
    20.DISPLAY
    21.ON/OFF-KNAPP
18. STRÖMADAPTER
19. GRÄNSTRÄD
20. LEDNINGsPLUGG
    25.LADDNINGSBAS FASTSPIKAR
21. AVSTÄNDSMÄTARE FÜR GRÄNSTRÄD
22. INSEXNYCKEL

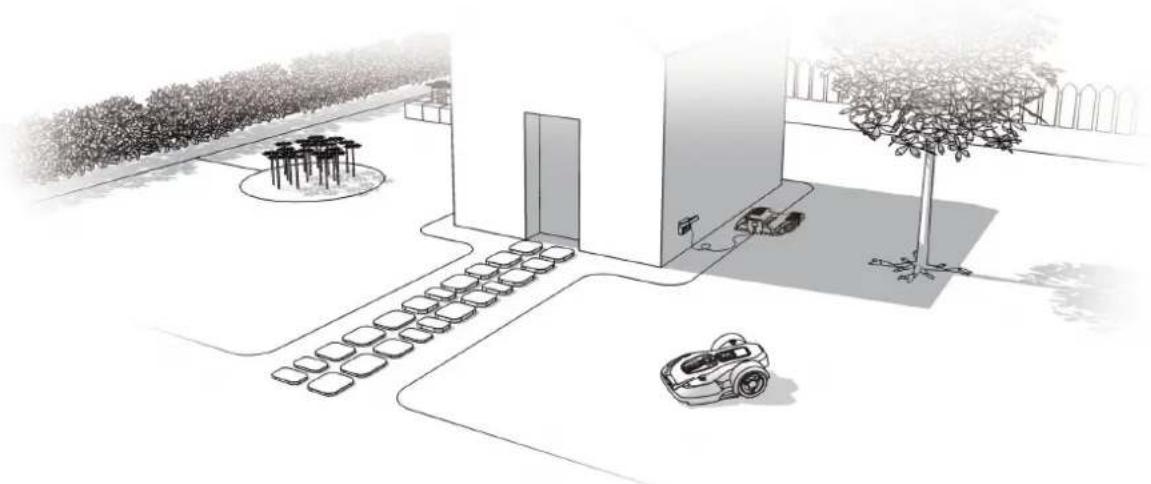

3. Lär kännadin Landroid

Grattis till ditt köp av din nya Landroid®L och vällkommen till robotgräsklippningens vilsamma ∀rd. Här nedanforkommen vi att hjälpa dig att forsta hur din Landroid®L fungerar.

3.1 hur vet min Android var den ska klippa gräset?

Landroid ^電 Väljer riktning slumpvis. Den ser till att hela grasmattan blir jämnt klippt utan fula klippspär (Se Fig. A).

A

3.2 hur vet min Android®L wart den skata vägen?

Din Landroid®L sköter sig själv. Landroid®L vet nar den behöver Åka till dess laddningsbas (3) für att ladda, den känner av nar det regnar, den kan stoppa sig själv om problem upptäcks och vet hur den stoppar, backar och kör sunt nar det stöter in i nagot som blockerar dess vög sāsom en person, ett husdjur aller andra foremål. Landroid®Lkommen okså automatiskt att stoppa dess Bladsvängskiva (16) frän att rotera om den lyfts upp frän marken for att forhindra olyckor.

A. hitta laddningsbasen

När din Landroid®L behöver laddas avbryter den gräsklippingen och följer gränstråden (23) i en motsols rörelse tillbaka till sin laddningsbas. Landroid®L kommt automatiskt att sluta rotera dess bladdisk nar den atergår till laddningsbasen. Emellertid, om den tvingas manuell't att atergå till laddningsbasen (när du trycker pa hemknappen)kommen bladskivan att rotera och klippa graset nara gränstråden. Sā om du vill klippa graset nara gränstråden,tryck bara pā hemknappen. Vi foreslár att du använderenna Funktion nar batterienergin ar mer an 75%. Du kan kontrollera batteriströmmen i displayen.

B. Regnsensorer

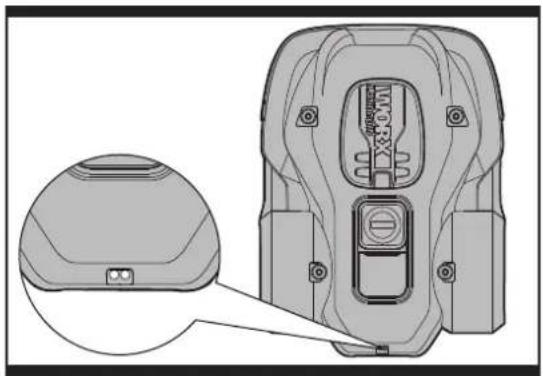

Din Landroid®L har en regnsensor (12) baltill som kanner av regndroppar och sager at din Landroid®L att avbryta grasklippingen och folja granstraden tillbaka till laddningsbasen (Se Fig. B). Landroid®L programmerbara Funktion har en fordrojd startfunktion (0 180 minutes) när det regnar. När regnsensorn ar vát Återgår Landroid®L till dockningsstationen. Endast nar regnsensom torkatkommen Landroid®L att pāborja den fordrojda nedrakningen erler Återgåt till klippingen omedelbart. Om du vill beordra din Landroid®L att fortssätta att klippa graset innan den tid du stalled in for Funktionen für "fordrojd start vid regn" har forflutit, tryck d à ATKOMST-

knappen (8), torka av din Landroid®L och stäng knappsatsfonstret (9) for att saga Åt encheten att börja klippa grasetigen (Se Fig.D,E). Se programmerings- och felsökningsguiden for mer information.

B

C

C. Kännà av gränsträden

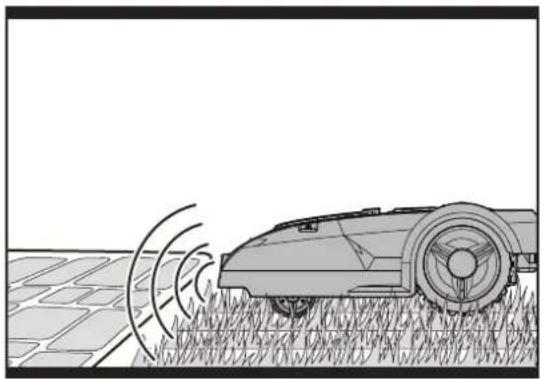

Din Landroid L respekterar alltid gränsträden och har två sensorer framtil som varnar den när den närmar sig gränsträden. (Se Fig. C) Innan din Landroid L andrar riktning, kan den överskrida gränsträden med upp till 25cm*.

*Detta ar det rekommanderade avstandet, eftersom Landroid®L kan inte själv beräkna avstandet.

Använd den tillhandahällna avstandsgivaren für att sakerställa korrekt inställning.

D

E

D. Starta och stoppa under grasklippning

Om du vill beordra din Landroid®L att sluta klippa gräs, trycker du bara på ÅTKOMST-knappen (8) overst på encheten. När du tryckt på knappen öppnar din Landroid®L knappsatsfönstret och inväntar vidare instruktioner. Den böjar inte roar sig igen forrän du har stängt knappsatsfönstret (Se Fig. D,E).

Om din Landroid® L känner att nagot ár fel visar den ett felmeddelande i displayen (20). Om den inte fär hjälp inom 20min stänger den av sig for att spara ström (mer information om standardmeddelanden finns i programmerings- och felsökningsguiden).

Att ateruppta:

Tryck pa ATKOMST-knappen.

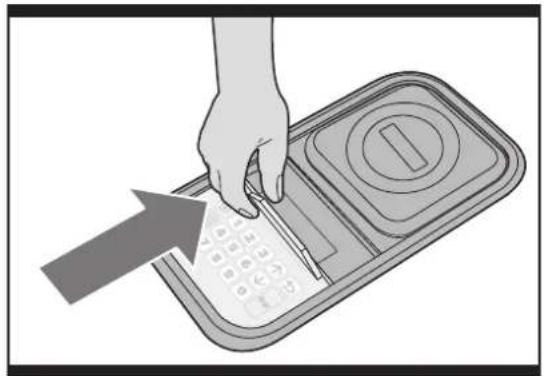

- Oppna knappsatsfönstret.
For ON/OFF-knappen (21) till ON.

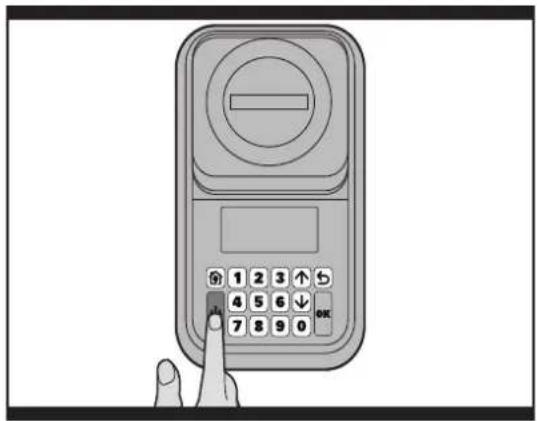

Tryck pa 0-knappen.

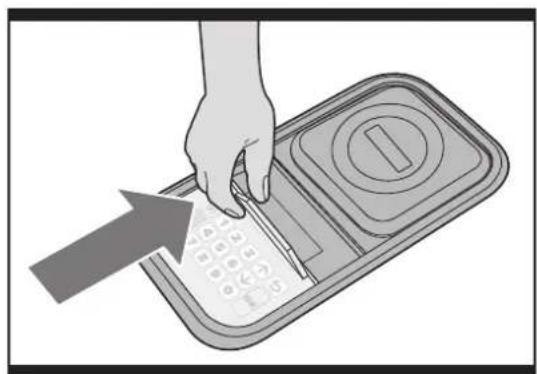

Stang knappsatsfönstret.
- Nu börjar din Landroid®L att klippa gräsetigen!

3.3 Hur stor gräsmatta klarar min Android®L av att klippa?

Din Landroid L kan klippa grasmattor pa upp till cirka 1500m^2 , aven om detta i viss man beror pa olica faktorer som t.ex.:

Grasmattans grassort och dess vexthastighet.
- Bladens skärpa (17).
Fuktighet.
Omgivningstemperatur.
Mängden hindrande foremal pa grasmattan.

Om omgivningstemperaturen ar mycket lag kan det ta lite langre tid for din Landroid®L att laddas. Din Landroid®L anvander minde ström på öppna ytorutan hinder i form av rabatter, fontaner, gängar osv.

Du hittar fler detaljer om standardarbetsid for Landroid® Li foljande tabell:

Android L WG795E - SCHEMA AUTOMATISK KLIPPNINGSTID.

Area \( {\mathrm{m}}^{2} \)	Automatisk klippkörtid - timmar	Mändag klipptimmar	Tisdag klipptimmar	Onsdag klipptimmar	Torsdag klipptimmar	Fredag klipptimmar	Lördag klipptimmar	Sön dag klipptimmar
100	1.5	7:00-8:30	/	/	7:00-8:30	/	/	/
200	5	7:00-8:00	7:00-8:00	7:00-8:00	7:00-8:00	7:00-8:00	/	/
300	6	7:00-8:12	7:00-8:12	7:00-8:12	7:00-8:12	7:00-8:12	/	/
400	7.5	7:00-8:30	7:00-8:30	7:00-8:30	7:00-8:30	7:00-8:30	/	/
500	10	7:00-9:00	7:00-9:00	7:00-9:00	7:00-9:00	7:00-9:00	/	/
600	11	7:00-9:12	7:00-9:12	7:00-9:12	7:00-9:12	7:00-9:12	/	/
700	13	7:00-9:36	7:00-9:36	7:00-9:36	7:00-9:36	7:00-9:36	/	/
800	15	7:00-10:00	7:00-10:00	7:00-10:00	7:00-10:00	7:00-10:00	/	/
900	16.5	7:00-10:18	7:00-10:18	7:00-10:18	7:00-10:18	7:00-10:18	/	/
1000	18	7:00-10:36	7:00-10:36	7:00-10:36	7:00-10:36	7:00-10:36	/	/
1100	20	7:00-11:00	7:00-11:00	7:00-11:00	7:00-11:00	7:00-11:00	/	/
1200	22.5	7:00-11:30	7:00-11:30	7:00-11:30	7:00-11:30	7:00-11:30	/	/
1300	25	7:00-12:00	7:00-12:00	7:00-12:00	7:00-12:00	7:00-12:00	/	/
1400	26.5	7:00-12:18	7:00-12:18	7:00-12:18	7:00-12:18	7:00-12:18	/	/
1500	28	7:00-12:48	7:00-12:48	7:00-12:48	7:00-12:48	7:00-12:48	/	/

Klippiderna varierar fran grasmatta till grasmatta beroende pa de faktorer som namndes oven. Justera klipptiden for din Landroid L afterhand tills du hitrar den lampligaste instaillningen.

Du kan ocksprogrammera LandroidL arbetsid sa att det passar ditt schema - se programmeringsguiiden.

3.4 Hur effektivkommen min Android L att klippa gräset?

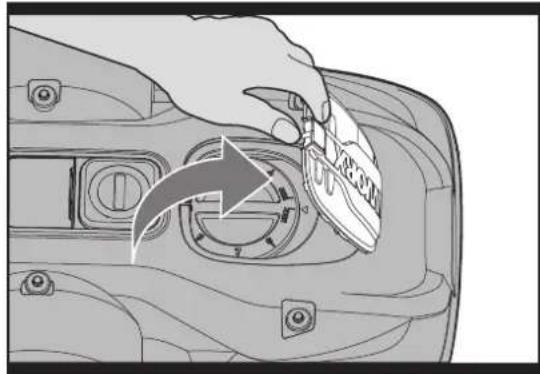

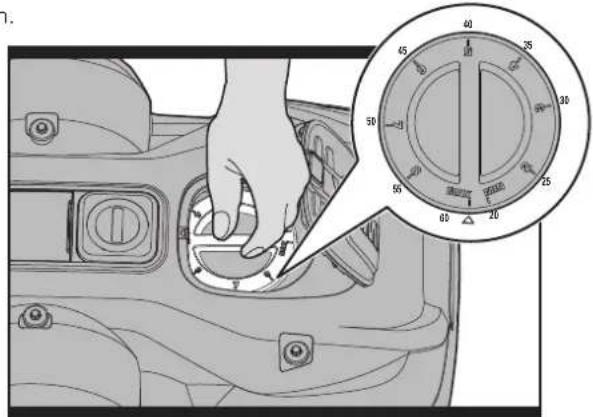

Din Landroid L's klipphojd kan stallas in pa 2-6 cm. Innan du startar Landroid L forsta gangen bor du inte klippa graset lagre an 9 cm. Se sedan till att oppna kontrollpanellocket (7) och stall in klipphojden till dess maximala klipphojd pa 6 cm (Se Fig. F,G). Din Landroid L klipper bast i torrt vader. Den tycker inte om vatt gras vilket kan fastna pa bladsvangskivan (16) och i motorn kan ocks aorsaka forlorad dragkraft och slirning under arabetet.

Din Landroid ^圆 ar radd for aska. Om det borjar aska, skydda din Landroid ^圆 L genom att koppla ur laddningsbasen (3), koppla bort granstraden (23) och se till att din Landroid ^圆 L inte kan ladda sig.

Din Landroid L tycker om att klippa grs och behover ha klippbladen (17) i god kondition for att klippa sa bra som mojigt.Din Landroid L kan skota sig sjalv for det mesta, men ibland kan den behova din hjalp for att inte gora sig illa.

Lát aldrig din Landroid®L passera grus.
Ta bort ell avgransa hinder som din LandroidL av misstag kan kora upp pa och skada bladskivan pa.
Avlagsna allt skrap och alla frammande foremal fran grasmattan.

F

G

4. Gränstråd

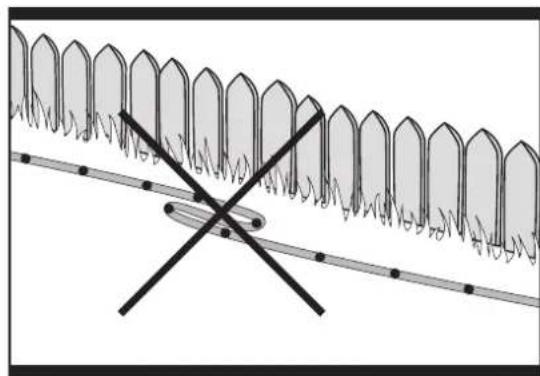

4.1 Ansluta gränsträden

Använd grundsledningens avständmäture (26) für att ställa in korrekt avstand frän gräsen på din grasmatta (Merän 35cm^* ).

• Detta ar det rekommenderad avstandet. Använd den medfoljande avstandsmätaren for att garantera korrekt installation.

Om din granne ochså använder en Landroid®L, maste du hälla ett avständ på minst 3meter mellan din gränsledning och grannens.

Var medveten om att din Landroid ^® L inte kan ta emot en signal frän gransledningen på avstand over 25m.

Gränsträden måste rama in det avsedda grasklippningsområdet exakt. Din Landroid®L blir forvirrad av extra böjar eller härvor av gränsträd som inte ingar i klippområdet (Se Fig. H). Om det finns överskottsgränsträd kvar när du har ramat in klippområdet, klipp av den och forvara denna extra trad på att separat ställe. Du maste dock

lämna kvar lite tradslack vid anslutningen till laddningsbasen, sä att träden bade kan anslutas och forbli nergrävd.

H

4.2 Pegga gränstråden

Vi rekommenderar att du graver ned ledningen nagra centimeter i marken. Detta kommer att garantera problemfri drift sasong after sasong. Om du vill grava ner gränstraden kan du kopa till tillbehoret WORX gransmarkeringsverktyg, som saljs pa samma som din Landroid L.

Om du tanker grava ner gränstråden sku du tänka pa att nar din LandroidL ske hitta till laddningsbasen for Första gangen, kan den fä problem med den nedgravda gränstråden. Därfor ar det en god ide att börja med att pegga gränstråden ovan mark. Det rekommanderas att forst plugga ned gransledningen i grasmattan sa att det ar latt att gora justeringar om sa

behövs. Detta kommt att lata Landroid® L blinjusterad i dess nyamiljö och garantera att denkommen att fungera tillsammans med laddningsbasen innan gransledningen grävs ned.

När du installererat gränsträden rekommenderas det att du ber Landroid®L att folja gränsträden genom att trycka pa hemknappen. Medan Landroid®L letar reda pa laddningsstationen kan du andra gränsträden for att garantera att det ar problemfri sparning av gränsträden for Landroid®L när den letar reda pa laddningsstationen.

4.3 Gräva ner gränstråden

Du kan enkelt forlänga gränsträden (23) genom att splitsa andarna och ansluta till varandra. Du kan använda You can use scotch-tejp für att sakra de splitsade delarma till varandra (Se Fig. I).

4.4 Slå på och testa installationen

Du kan anvanda isoleringstejp for att fasta sammanfogade delar av traden.

Om laddningslampan inte lyser kontrollera strömanslutningen.

Om laddningsbasens LED blinkar grön, kontrollera om gränsträden ar korrekt ansluten.

Röd lampa lyser: laddning.

Röd lampa blinkar: felmeddelande, se Felsökning och korrigera problemen.

Grön lampa blinkar: kontrollera om gränsträden ar korrekt ansluten.

När den gröna lampan på laddningsbasen lyser, placera Landroid®L over gränsträden, om Landroid®L följer gränsträden ar den ansluten korrekt.

Om din Landroid®L ar inom sitt omrade med displayen sager "out of cutting area" (utanfor klippomrdet) och LED lysen betyder det att du byglat gransledningen andere felaktigt. Vänd på dessa.

5. Underhäll

Du maste inspektera din Landroid®L da och dà. Din Landroid®L jobbar hárt och behöver emellanat rengöras grundligt dsamt fá vissa delar utbytta, nár de blir slitna. Här nedan informerar vi om hur du fár din nya Landroid®L att stormtrivas i sitt nya hem genom att ge den basta möjliga omvárdnad.

5.1 Skärpa

WARNING: Färe rengöring, justering ell er byte av blad, stang AV din LandroidL genom att fora ON/OFF-knappen till OFF. Använd skyddshandskar.

VARNING: För byta av blad, se till att du byter ALLA blad nar nagot byte görs. Om bladet ar nytt men skruven ar gammal, kan skruven gå sönder under klippning och få bladet att flyga av encheten med väldsam kraft. Detta kan orsaka allvarlig persanskada.

Din Landroid®L klipper inte gräs på samma sätt som andra gräsklippare. Dess blad (17) ar rakbladsvassa på alla fyra eggar och snurrar at bada häll for maximal klippkapacitet (Se Fig. J). Varje blad på din Landroid®L har 4 skärande eggar. Beroende på hur ofta Landroid®L klipper din gräsmatta maste de skärande bladen omkastas/roteras periodvis till en ny skärande egg. Om din Landroid®L ar programmerad att klippa grasmattan varje dag maste de skärande bladen roteras varje manad für det bösta klippresolutat. Varje skärande bladkommen att vara upp till 4 manader nar programmering har gjorts for klippning varje dag. När de skärande bladen ar slöa och utslitna, skall de ersättas med de reservblad som medfoljde din Landroid®L. Reservblad ar även tillgangliga i din narraste Worx-affar.

A. Rotera och vända på bladen

Din Landroid®L hart re blad som alla ar fastskruvade pa bladskivan (16). Det ar bladen som gör det möjlgit for din Landroid®L att skötta sitt jobb, och därfor mäste de skötas och inspekteras. Emellanat sk du rotera och vända pa alla de tre bladen samtidigt forett perfekt klippresolutat. Nár du roterar och vänder pa bladen, mäste du se till att alla blad justeras samtidigt, annars kan bladskivan bli obalanserad. Om din Landroid®L foljer ett a normal klipschema 8daglogen), bör bladen räcka en säsong om du roterar och vänder pa dem varje manad. Kontrolera alltid om bladen har fätt hack erler skadade, och byt i sadant fall ut dem.

B. Byta ut bladen

After en tid, vanlagen varje sasong, maste du byta ut bladen pa din Landroid® L. Din Landroid® L gillar inte att klippa gras med blad som har olica alder och kvalitet. När du byter ut bladen sku du alltsä byta ut alla blad samtidigt. Du kan ersätta bladen med en av de tre reservsatserna och extra bladskruvarna som medfoljer din Landroid® L Innan nagot byte av Landroid® L's blad gors, stäng av strömmen och ta pa skyddshandskar. Folj direfter dessa steg:

1. Vänd försiktigt på din Landroid®L.
2. Ta bort skruvarna pa bladen med en rak skruvmejsel aller en Phillips skruvmejsel.
3. Skruva fast de nya bladen ordentligt. (Se Fig. K)

J

K

VIKTIgT: När du har skruvat fast bladet pa bladskivan, kontrollera att bladet kan rotera fritt.

5.2 Rengöring

WARNING: Innan du sca rengöra din Landroid L maste du stänga AV den genom att fora ON/OFFknappen till OFF. Satt pa skyddshandskar innan du rengör bladskivan (16). Använd inte rinnande vatten (Se Fig. L,M,N)

A. Rengöra stommen

Din Landroid®Lkommen att leva langre och ma bättre om du rengör den regelbundet. Dá Landroid®Lär en elektrisk maskin bör du vara försiktig vid rengöring, sa använd INTE an slang, högtryckstvatt ell er pa annat satt hälla rinnande vatten pa Landroid®L, det aßt att använda en sprejflaska fylld med vatten.Vid rengöring av maskinens holje använd en mjuk borste eller en ren trasa och undvik att användarengöringsmedel aller polish (Se Fig. O). Slutigen, se till att ta bort all uppsamlat grasklipp och skrap.

Atrigen ar det viktigt att du stanger AV din Landroid ^日 med ON/ Off-knappen och att du anvander skyddshandskar när du rör vid bladskivan (16).

Forst, vand din Landroid®L upp och ned for att visa undersidan. Pá undersidan kan du se bladskivan (a), den omgivande motorramboxen (b) (14) och framhjul (18) och drivhjul (11). Rengör allthop noggrant med en mjuk borste eller en fuktig trasa (Se Fig. P).

Vrid pa bladskivan for att sakerstalla att den kan rora sig fritt och att ingenting har kilats fast mellan bladskivan och den omgivande

L
M

P

N

0

motorramboxen. Kontrollera aven att bladen kan rora sig fritt och att inget gras hindrar dem.

VIKTIGT: Ta bort allt skräp sà att det inte fär bladskivan att spricka. Till och med en minimal spricka kan försämra gräsklipparens effekt.

C. Rengör kontaktstiften och laddningsremsorna

Rengör kontaktstiftet (2) på laddningsstationen (3) och laddningsremsan (5) på Landroid®L med en tygbit. Ta bort ansamlate gräsrester och smuts rund kontaktstiften och laddningsremsora med regelbundna mellanrum for att se till att Landroid®L laddas ordentlich varje gäng.

5.3 Batterilivstid

Hjärat i din Landroid® L ar dess 24 V blysyrebatteri. Batteriet kraver inget unterhäll. Men vid forvaring sca batteriet placeras pa en torr, sval plats (ner till -10°C) och laddas upp helt var tredje manad for att hallas i bösta skick. Var noga med att ladda batteriet fullt inför vinterforvaringen. Efter köpet kan batteriet behöva 2-3 laddningscykler innan det uppnár sin fulla driftstidskapacitet.

Livstiden for din Landroid®L's batteri beror på olika faktorer som exemplVIS:

Hur lang klipsasongen ar i din region.
Hur manga timmar din Landroid ^3 L klipper gras per dag.
Hur du skoter batteriet under forvaring.

Felmeddelande visar "Batteri mycket lagt": LandroidL behover laddas manuellt.

Landroid L behöver laddas manuellt om displayen inte kan slås pa. (Se Fig. Q)

0

Foratt manuellt laddabatterietutan att ansluta gränsträden till laddningsbasen;

1. Anslut laddningsbasen till en lamplig strömkälla.
2. Docka manuell Landroid L i laddningsbasen medan Landroid L ar avstangd.
3. Laddningsbasen röda lampa tänds.
4. Inom 3 sekunder och innan laddningsbasens lampa lyser gront, tryck på Landroid®L PÅ/AV strömknapp.
5. Stäng knappsatsfönstret och Android®L böjar laddas.

5.4 Vinterfürvaring

Din Landroid®Lkommen att leva langre och halla sig friskare om den fär gä i ide pa vintern. Därfor rekommenderar vi att du forvarar din Landroid®L i ett uthus allerett garage under vintern.

Innan du forbereder Landroid®L für vintervila rekommenderar vi att du:

Rengora din Landroid®L noggrant.
Ladda batteriet fullt.
Stanga av grasklipparen.

Batteriet skaladdas fullt en gang under vintern for att varia basta tankbara skick till nasta klippsasnong.

Under forvaring skainLndroidL sta plant pa alla fyra hjul pa en torr plats som ar skyddad fran sno.Du rekommenderas att forvara din LandroidL i dess originalforpackning.Det ar bast att forvara aven laddningsbas,lagspannningssladd (4) och transformator (22) inomhus over vintern (Se Fig.R).

R

Gränsträden kan lämnas kvar i marken, men dess andar sca skyddas genom att t.ex. placeras i en konservburk med smörjfett. Om laddningsbasen lämnas kvar utomhus over vintern,atology of the brain.

OBS: När du tar fram din Landroid® L after vinterforvaringen, kontrollera att laddningsytor (5) och kontaktstift (2) ar rena. Du kan använda en fin smargelduk for att rengöra dem. Kontrollera direfter att datum och tid ar ratt installda och lát sedan din Landroid® L atergä till det den gör;bast: klippa graset.

5.5 Byta ut batteriet

WARNING: För ON/OFF-knappen till OFF innan du utfor en justering, utbyte ellre reparation.

Om du behöver byta ut batteriet, följ dessa steg:

1. Vänd försiktigt på din Android®L.
2. Ta bort de sex skruvarna som haller fast batteriet. (Se Fig. S)
3. Ta ut det gamla batteriet. (Se Fig. T)
4. Satti detnya batteriet.
5. Spann de sex skruvarna ordentligt.

5

T

Miljohansyn

Elektriska avfallsprodukter fär inte kasseras med hushállsavfallet. Återvinn på ätervinningscentraler. Kontakta din lokala myndigheter eller Återförsäljaren for ätervinningsrad.

Deklaration om överensstammelse

Vi,

Deklarerar harmed attenna Produkt,

Beskrivning WORX Grasklipparrobot

Typ WG795E (790-799-Maskinbeteckning, anger Gräsklipparrobot)

Funktion Grasklippning

Uppfyller foljande direktiv,

2006/42/EC, 2004/108/EC, 2011/65/EU, 2000/14/EC andrad av 2005/88/EC

Konformitetsutvärderingsprocedur enligt Annex V

Uppmatt bullerniva: 56dB(A)

Deklarerad garanterad bullerniva: 57dB(A)

Standarder overensstammer med

EN ISO 12100-1

EN ISO 12100-2

EN ISO 14121-1

EN ISO 3744

EN 55014-1

EN 55014-2

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson
