MANUALE UTENTE WG795E WORX

1. Istruzioni generali di sicurezza 51

1.1 Avvisi generali per la sicurezza degli utensili a motore 51
1.2 Informazioni su Landroid®L 53

2. Dati tecnici e contentuto della confezione 54

2.1 Dati tecnici 54
2.2 Contenuto della confezione 55

3. Per comprehende LandroidL 57

3.1 Come fa LandroidL a riconoscere ci o che delve tagliare? 57
3.2 Come fa AndroidL a sapere dove delve andare? 58

A.Per trovare la base di ricarica 58
B. Sensori pioggia 58
C. Rilevazione del filo perimetrale 58
D. Avvio e arresto durante la tosatura 58

3.3 Quanto cui estere grande I'area di tosatura di Landroid? 59
3.4.Con che efficienza LandroidL taglia I'erba? 59

4. Nozioni di base relative al filo perimetrale 60

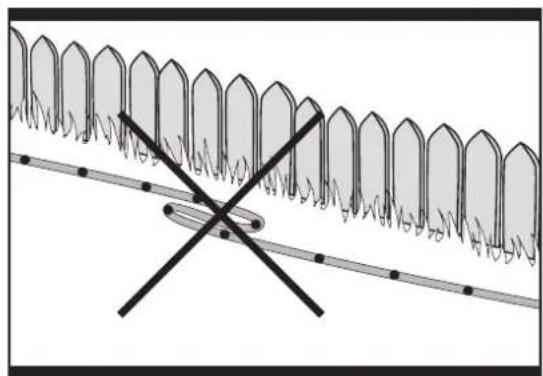

4.1 Per fissare il filo perimetrale 60
4.2 Per interrare il filo perimetrale 60
4.3 Per interrare il filo perimetrale 61

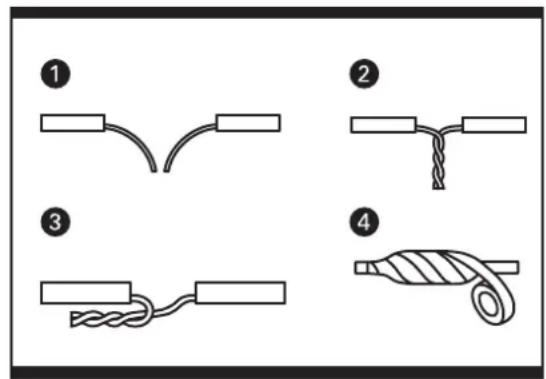

4.4 Accensione e controlo dell'installazione 61

5. Manutenzione 61

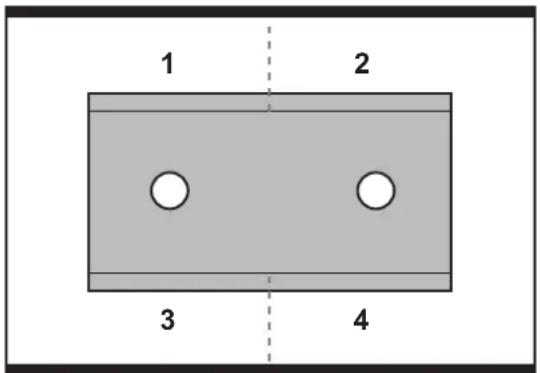

5.1Mantenere affiliate le lame 61

A. Ruotare e capovolgere le lame 61
B. Sostituire le lame 62

5.2 Pulizia 62

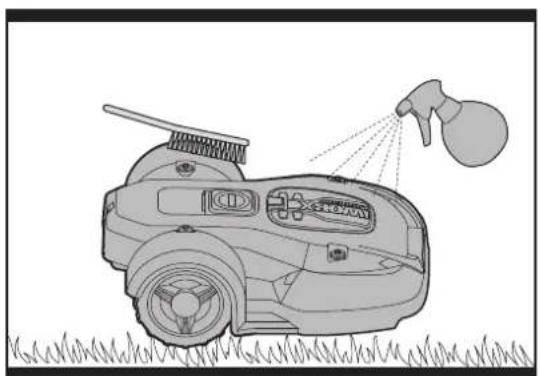

A.Pulizia del corpo 62

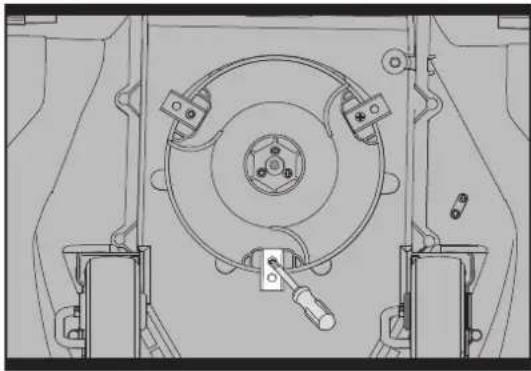

B.Pulire la parte inferiore 62
C. Pulizia dei pin di contatto e delle strisce di ricarica 63

5.3 Durata della batteria 63

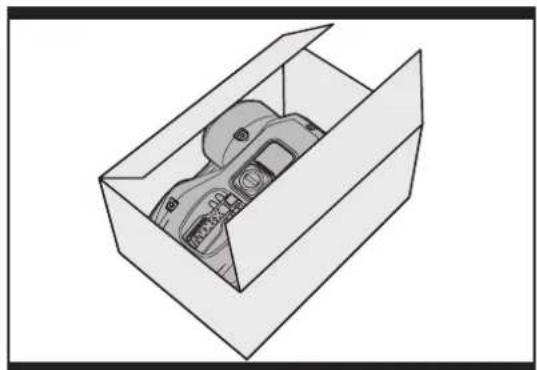

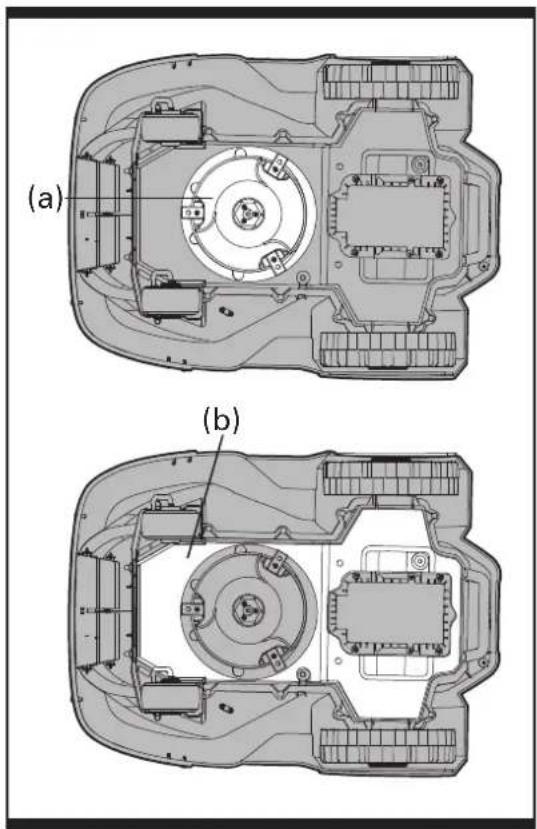

5.4Rimessaggio invernale 63

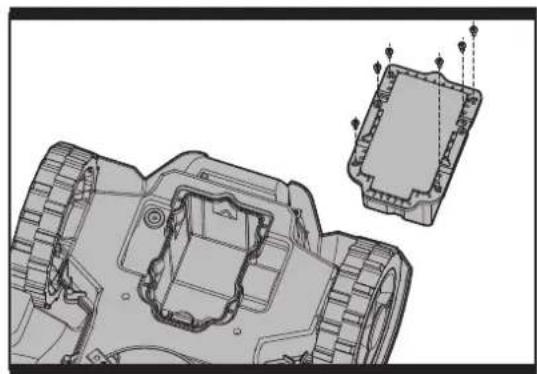

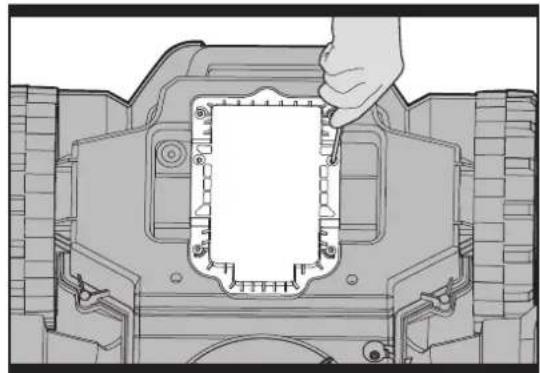

5.5 Sostituzione della batteria 64

6. Dichiarazione di conformità 65

1. Istruzioni generali di sicurezza

1.1 Avvisi generali per la sicurezza degli utensili a motore

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportare potranno causare scosse riche, incendi e/o lesioni gravi.

Leggere accuramente queste istruzioni per usare la macchina in sicurezza.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persona (inclusi i bambini) con disponța fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato在整个 supervisione da parte di persona responsabili per la loro sicurezza.
  I bambini devono essere controllati per garantire che non giochino con il dispositorio.

IMPORTANT

LEGGERE ATTENTAMENTE PRIMA DELL'USO

a) Leggere con attenzione le istruzioni. Acquisire familarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzato l'attrezzo. L'età minima di utilizzo dello stesso cui si sono variazare a seconda delle diverse normative locali.
c) Ricordare che l'operaatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprieta.

Operazioni preliminari

a) Assicurarsi che l'installazione del systemà di delimitazione automatica del perimetro sua eseguita correttamente.
b) Ispezionare con attenzione l'area in cui si deve utilizzare l'apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall'apparecchiatura.
c) Prima dell'uso, verificare visamente che le lame, i rispetti bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostuire le lame o i bulloni in blocco per mantenere l'equilibrio.
d) Su machine con più lame, prestare attenzione perché ruotando una lamsi provoca la rotazione dell'altra lamia.

FUNZIONAMENTO

1. GENERALI

a) Non utilizzato mai il tosaerba se le protezioni o i ripari sono danneggiati o alla gli apposti apparati di sicurezza, come i deflettori e di raccolta erba.
b) Non avvincare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costamente libere le aperture di scarico.
c) Non raccogliere, né trasportare il tosaerba a motore in funzione.
d) Premere il tasting STOP per fermare il rasaerba.
- Prima di eliminare un'ostruzione,
- Prima di controllare, pulire o effettuare lavori sulla apparecchiatura,
e) Non è consentito modificare la versione originale di robot tosaerba. Il produttore declina agli responsabilità per eventuali modifiche non autorizzato.
f) Avviare robot tosaerba come indicato nelle istruzioni. Se l'interruttre principale è in posizione ON : tenere mani e piedi lontani dalle lame rotanti. Non infrilare mai le mani o i piedi tutto il rasaerba.
g) Non sollevare mai robot tosaerba, ne trasportarlo, quando l'interrottore principale è in posizione ON.
h) Non consentire a persona che non conoscono il funzionamento e il comportamento di robot tosaerba,di utilizzarlo.
i) Non sistemare oggetti sopra robot tosaerba o la stazione di ricarica.
j) Non utilizzato robot tosaerba se il disco a lame o la scocca presentano difetti. Non utilizzato nemmeno se presenta lame, viti, dadi o cavi difettosi.
k) Non utilizzato robot tosaerba se l'interrotttre principale non funziona.
I) Spagnere sempre robot tosaerba con l'interruttore principale quando non viene utilizzato. Robot tosaerba cui è essere avviato solo con l'interruttore principale in posizione ON e dopo aver inserito il codice PIN corretto.

2. ULTERIORI INFORMAZIONI QUANDO L'APPARECCHIATURA FUNZIONA IN MODALITA AUTOMATICA

a) Non usare il tosaerba in presenza di altre persone, in particular modo di bambini o di animali domestici.

3. ULTERIORI INFORMAZIONI QUANDO VIENE UTILIZZATO IL CONTROLLER MANUALE

a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce artificiale.
b) Se possible, evitare diutilizzare l'apparecchio su erba bagnata.

c) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzato l'apparecchio scalzi o indossando sandali aperti.
d) Sui terreni in pendenza, è necessario Maintainere sempre la stabilità.
e) Prestare la massima attenzione tirando a se l'apparecchio o invertendo la direzione dello stesso.
f) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio.

MANUTENZIONE E CONSERVAZIONE

AVVERTENZA! quando si capovolge il rasaerba, l'interrottore principale deve sempre essere in posizione OFF.

L'interruttore principale deve essere in posizione OFF durante tutti i lavori al sottoscocca del rasaerba, ad esempio pulizia o sostituzione delle lame.

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati;
b) Controllare robot tosaerba agli settimana e sostuire le eventuali parti danneggiate o usurate.
c) Controllare soprattutto che le lame e il disco rotante non siano danneggiati. All'occorenza, sostuire tutte le lame e le viti contemporaneamente in modo che le parti rotanti siano bilanciate,
d) Assicurarsi di utilizzare solo accessori di taglio di ricambio del tipo corretto;
e) Assicurarsi che le batterie siano caricate utilizzando il caricabatteria corretto consigliato dal costruttore. L'uso non corretto potrebbe causare folgorazioni, surriscaldamento o perdite di liquidi corrosive alla batteria;
f) Nel caso di perdite di elettroliti insieme a acqua/agente neutralizzante, chiedere l'aiuto di un medico nel caso vengano a contatto con gli occhi, ecc;
g) La manutenzione dell'apparecchiatura deve essere eseguita seguondo le istruzioni del costruttore.

Trasferimento

Per i trasporti più lunghi, si raccomanda di riporre robot tosaerba nell'imballaggio originale.

Per un trasferimento sicuro dall'area di lavoro e al suo interno:

a) Per fermare il tagliaerba premere il tasto STOP. Se si attiva l'allarme antifurto insere la prima cifra del codice PIN. Si scegli il PIN a quattro cîfre quando si avvia il tagliaerba per la prima volta.
b) Prima di trasportare il rasaerba, portare l'interruttore principale in posizione OFF.
c) Afferrare il rasaerba per l'impugnatura presente sul fondo, nella parte posteriore. Trasportare il rasaerba con il disco a lame lontano dal corpo.

AVVERTENZA! quest'apparecchio va usato solo con l'unità in dotazione.

Norme di sicurezza supplementari per batterie al piombo-acido:

1. Lavorare in prossimità di un una batteria al piombo-acido è pericoloso. Il pacco batteria genera dei gas esplosivi durante il normale funzionamento di una batteria. Per quello motivo è estremamente importante agli volta leggere e seguire con esattezza le istruzioni fornite, prima dell'utilizzo del caricabatteria.
2. Non fumare o mantenere scintille o fiamme vicino ad una batteria .
3. Utilizzare il caricabatterie solo per caricare pacchi batteria al piombo-acido.

1.2 Informazioni su Android®L

AVERTENZA - II tagliaerba robot può essere pericoloso se non viene usato correttamente.

Leggere con attenzione il manuale utente e impadronirsi del contento prima di usare il tagliaerba robot.

AWERTENZA - Tenere gli astanti a distanza di sicurezza.

AVVERTENZA - Attivare il congegno disabilitatore prima di eseguire lavori sull'apparecchio o di sollevarlo.

Tenere mani e piedi lontani delle lame rotanti. Non inflare mai le mani o i piedi sotto la scocca né avvincinarle ad robot tosaerba in funzione.

Il tagliaerba robot si avvia solo premendo il tasto On sull'interruttore ON/OFF dopo aver inserito il PIN corretto. Controlli e/o manutenzione devono essere eseguiti quando il pulsante ON/OFF è in posizione OFF.

AWERTENZA - Non salire su robot tosaerba.

Non lavare l'apparecchio con appearecchi ad alta pressione

Nonbruciere

Non esporre alla pioggia o all'acqua

Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta.

Contiene batteria Pb. Bisognariciclare o smaltire correttamente la batteria.

Questo prodotto è stato contrassegnato con un significato in materia di rimozione di rifiuti elettrici ed elettronici. Ciò significata che Questo prodotto non deve essere smaltito insieme ai rifiuti domestici, ma che deve essere restituito ad unsystema di raccolta conforme alla Direttiva Europea 2002/96/CE dove sare riciclato o smontato per ridurre l'impatto sull'ambiente. Le apparecchiature elettriche ed elettroniche possono essere pericolose per l'ambiente e per la salute umana poché contengono sostanze pericolose.

2. Dati tecnici e contentuto della confezione

2.1 Dati tecnici

Codice: WG795E (790-799-Designazione del macchinario, rappresentativo della Robot tosaerba)

Potenza nominale 24V
Velocità a vuoto nominale 2000/min
Diametro di taglio 220mm
Altezza di taglio 20-60mm
Posizioni altezza di taglio 9
Tipodi batteria Acido-piombo
Modello batteria WA3222
Tempo di ricarica 2.5 ore circa.
Modello caricatore WA3716
Potenza caricabatteria	Ingresso:100-240V~50/60Hz,50W
	Uscita: 24V =, 1.5A
Peso macchina 14.5kg
Classe protezione	IPX1

Dati relativi al rumore e alla vibrazione

Pressione acustica ponderata	36dB(A), KpA: 3dB(A)
Potenza acustica ponderata	57dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

Accessor

Base di ricarica con prolunga di 15m	1
Lame (WA0176)	9
Viti	9
Ganci per il cavo(WA0179)	250
200m di filo perimetrale(WA0177)	1
Chiodi di fissaggio per la base di ricarica	6
Trasformatore(WA3716)	1
Distanziatore del filo perimetrale	2
Chiave a brugola	1

Si raccomanda di acquisare tutti gli accessori nella stesso negazio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negazio può aiutarvi e consigliarvi.

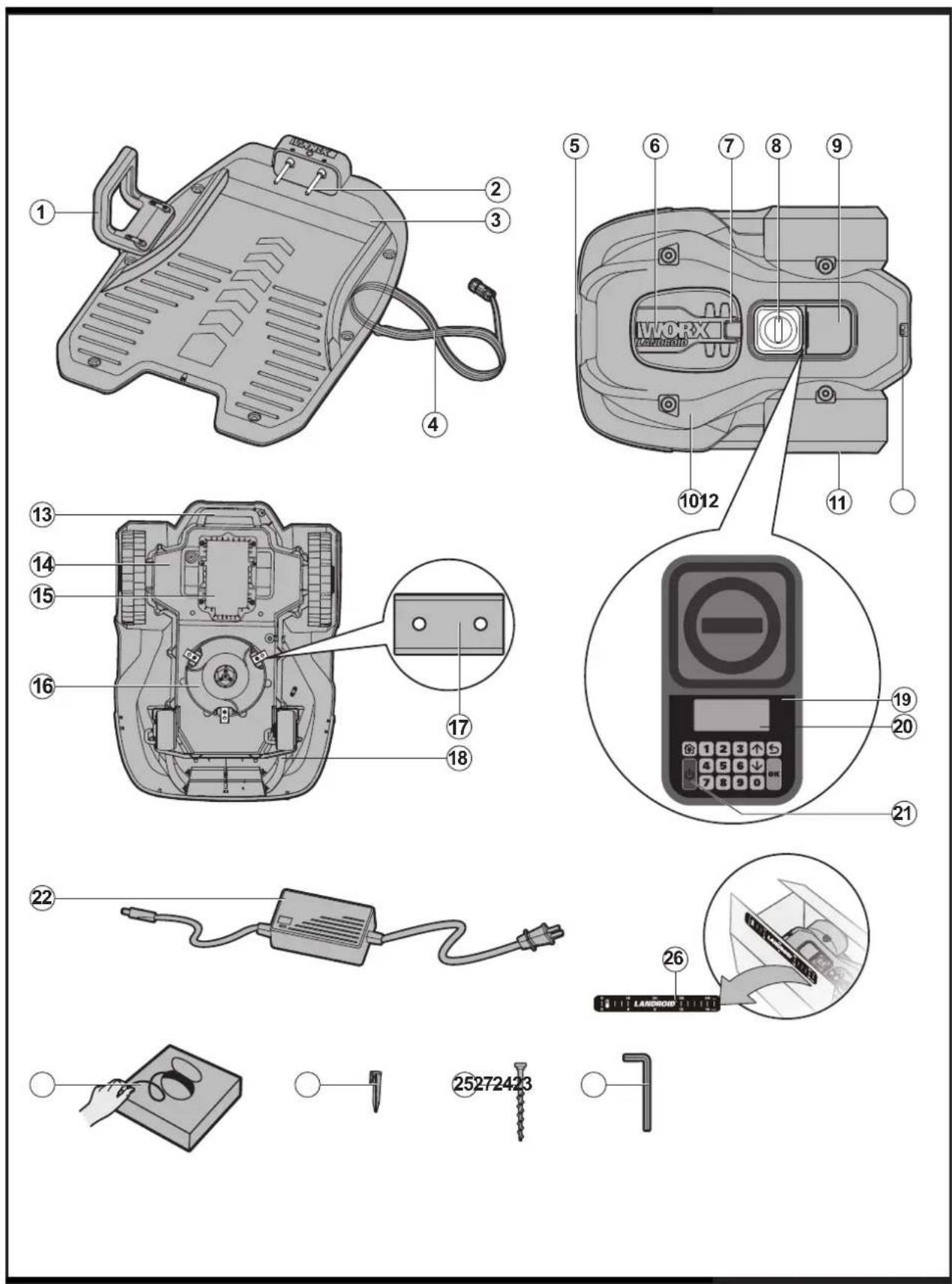

2.2 Contenuto della confezione

1. MANUBRIO
2. PIN DI CONTACTO
3. BASE DI RICARICA
4. CAVO DI BASSA TENSIONE
5. STRISCIA DI RICARICA
6. COPERTURA DI REGOLAZIONE ALTEZZA DI TAGLIO ERBA
7. PULSANTE DI FERMO (PER APRIIRE LA COPERTURA DI REGOLAZIONE ALTEZZA DI TAGLIO ERBA)
8. PULSANTE DI ACCESSO
9. FINESTRA TASTIERA
10. ALLOGGIAMENTO IN PLASTICA STAMPO
11. RUOTA DI GUIDA POSTERIORE
12. SENSORE PIOGGIA
13. MANIGLIA
14. TELAIO SCATOLATO MOTORE (CONTENENTE PARTI ELETTRONICHE BATTERIA)
15. PACCO BATTERIA
16. LAME ROTANTI
17. LAME DATAGLIO
18. RUOTA ANTERIORE
19. TASTIERA
    20.DISPLAY
20. TASTO ON/OFF
    22.TRASFORMATORE
21. DI FILO PERIMETRALE
22. GANCI PER IL CAVO
23. ChiODI DI FISSAGGIO PER LA BASE DI RICARICA
24. DISTANZIATORE DEL FILO PERIMETRALE
25. ChIAVE ALLEN

3. Per comprehende Android ®L

Complimenti per l'acquisto del nuovo Android e per essere entrati nella spensierata vita della tosatura automatica. Di seguito, vogliamo aiutarvi a capire meglio come pensa Android.

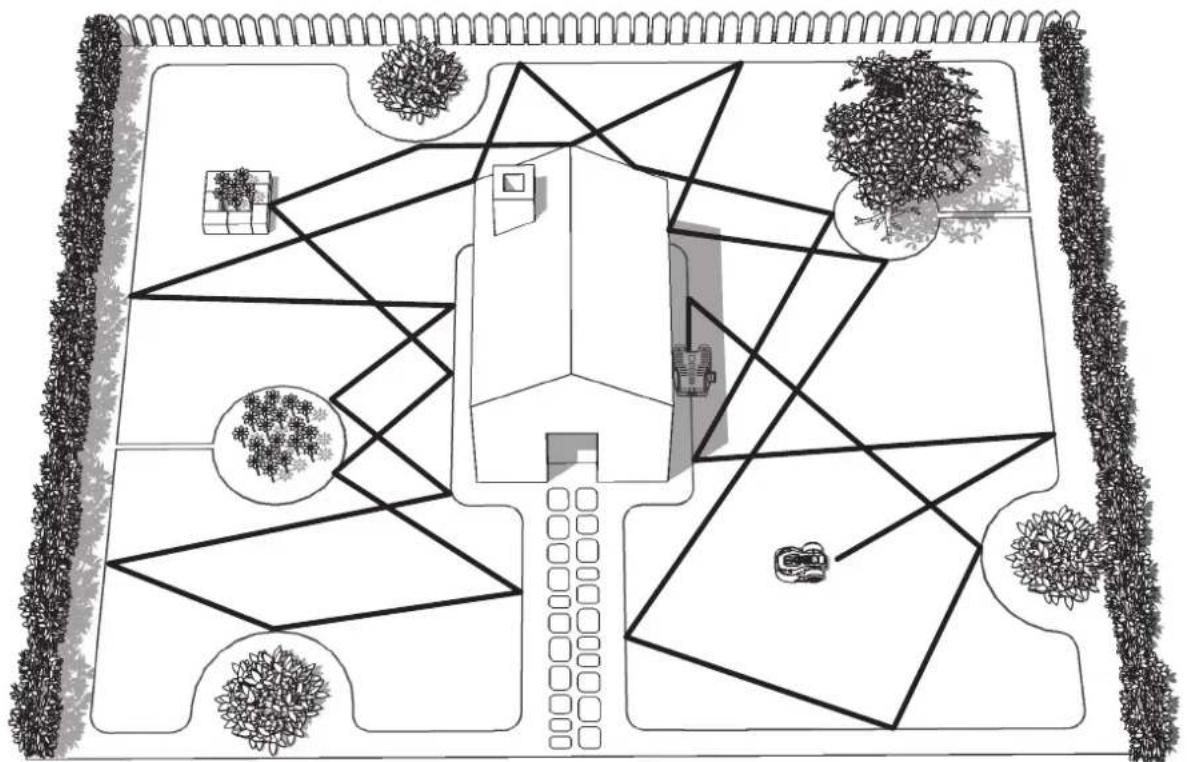

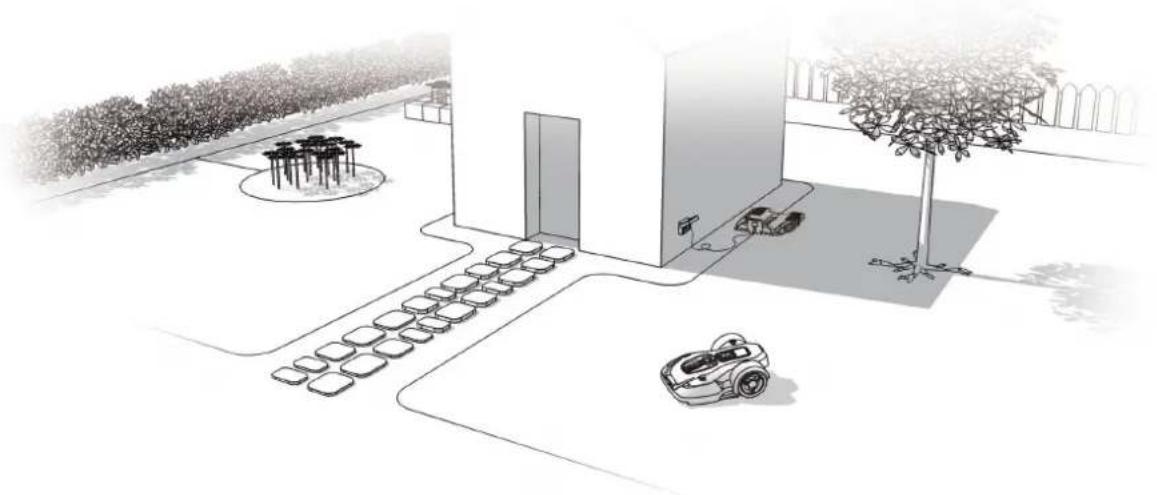

3.1 Come fa Landroid ^ a riconoscere ciò che deve tagliare?

Landroid L sceglie la sua direzione a caso. Si assicura che tutto il prato venga tagliato uniformmente perché lasciare una striscia di erba molto allaente (Vedere La Fig. A).

A

3.2 Come fa Landroid®L a sapere dove delve andare?

Landroid® L è in grado di agarie periconto proprio. Il Landroid® L sa quando delve portarsi sulla base di ricarica (3) per caricarsi, sente la pioggia, si ferma se intuisce un problema e si ferma, torna indietro o si gira se inciampa in qualcosa che ne blocca il passaggio, come una persona, un animale o altri oggetti. Per evitare incidenti il Landroid® L bloccherà automaticamente lalama rotante(16) se lo si solleva dal suo.

A. Per trovare la base di ricarica

Quando Landroid®L devese essere ricaricato, cessa di tagliare e segue il filo perimetrale (23) con un movimento in senso antorario fino alla base di ricarica. Il Landroid®L interrompe automaticamente la rotazione della lama disco rotante quando torna sulla sua base di ricarica. Tuttavia se deve tornare manually alla base di ricarica (quando si preme il tasto home) la lama disco rotante continuera a ruotare e a tagliare l'erba vivino al cavo di confine. Quindi se si desidera tagliare l'erba vicino al cavo di confine premere il tasto Home. Si suggerisce di usare questa funzione quando la batteria ha una potenza superiore al 75% . è possibile controllaria sul display.

B. Sensori pioggia

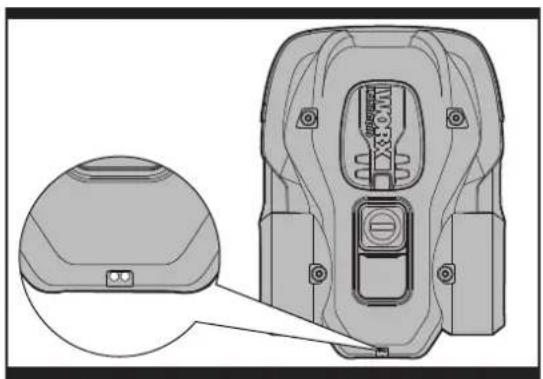

Landroid® L dispone di un sensore pioggia (12) nella parte posteriore, che rilevano le gobce di pioggia e indicano a Landroid® L di arrestare il taglio e seguire il filo perimetrale fino alla base di ricarica (Vedere Le Fig. B).

La funzione di partenza ritardata di Landroid®L (0 - 180 min) più essere programmata quando piove. Quando i sensori pioggia sono bagnati, Landroid®L ritorna alla sua docking station. Solo quando i sensori pioggia si asciugano Landroid®L inizIERà il conta alla rovescia impostato per la partenza ritardata, oppure tornerà a

falciere immediatamente. Se si desidera comandare a Landroid L di procedere e riprendere a tagliare prima del tempo impostato per la funzione "Ritardo avvio pioggia", premere il pulsante di ACCESSO (8), asciugare Landroid L e chiudere la finestra tastiera (9) per indicargli di riprendere a tagliare (Vedere Le Fig. D, E). Per ulteriori dettagli, consultare la Guida alla programmazione e alla risoluzione dei problemi.

B

C

C. Rilevazione del filo perimetrale

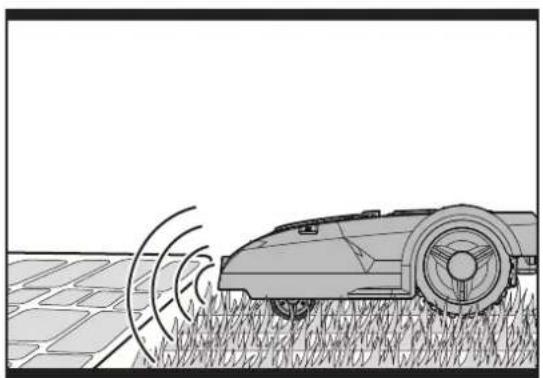

Landroid®L segue sempre il limite impostato dal filo perimetrale e utilizza due sensori nella parte anteriore per rilevare quando si avvicina (Vedere Le Fig. C). Prima di carriere direzione, Landroid®L supera il filo perimetrale sono a 25cm^* * Questa è la distanza raccomandata perché Landroid®L non può calcolare automaticamente la distanza. Utilizzare il distanziatore per un'installazione adeguata.

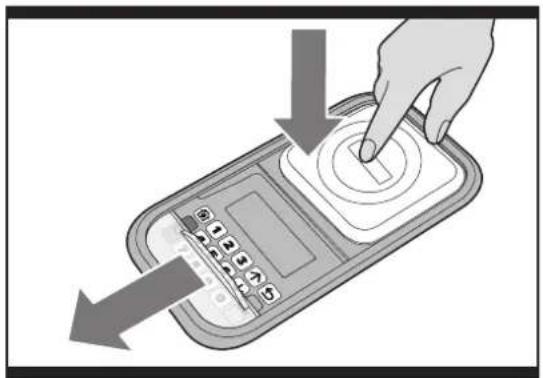

D. Avvio e arresto durante la tosatura

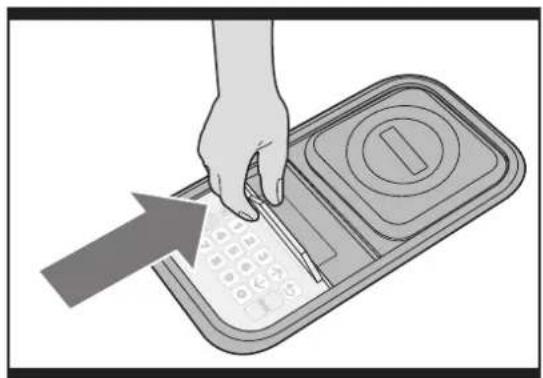

Per comandare a Landroid®L di arrestare la tosatura, basta premere il pulsante di ACCESSO (8) nella parte superiore del tosaerba. Quando lo si preme, Landroid®L apree la finestra tastiera e attende ulteriori comandi. La tosatura non riprende finché non si chiude la finestra tastiera (Vedere Le Fig. D,E).

E

Se Landroid^® rileva quale problema, sul display (20) viene visualizzato un messaggio di erre e si spegne se non riceve aiuto entro 20min per risparmiare energia (per informazioni sui messaggi di erre, fare riferimento alla Guida alla programmazione e alla risoluzione dei problemi).

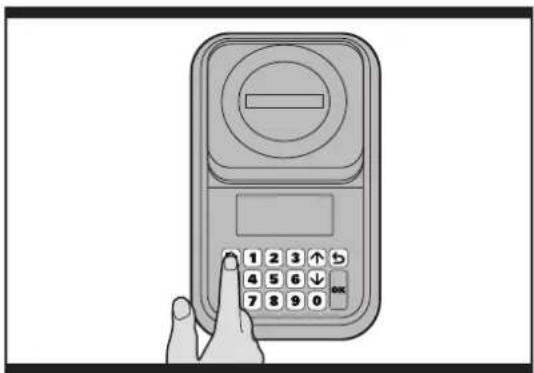

Perriavviarlo:

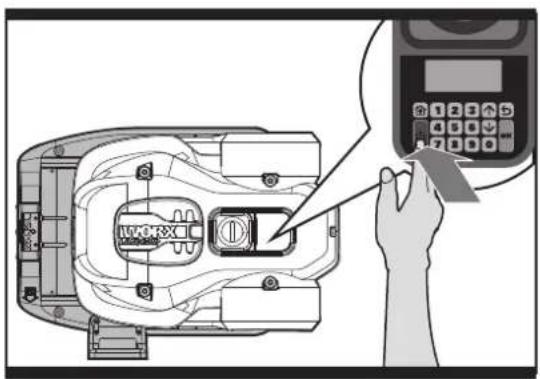

• Premere il pulsante di ACCESSO.
• Aprire la finestra tastiera.

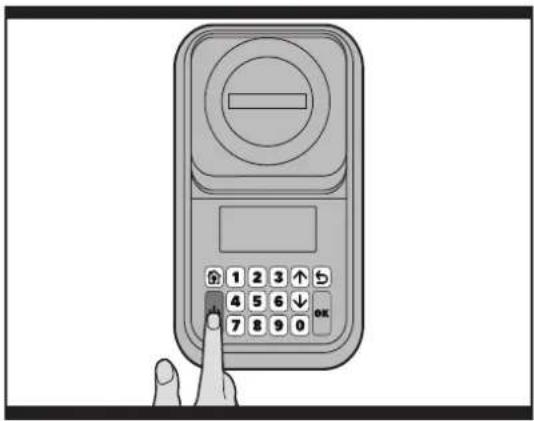

• Premere il tasting ON/OFF (21) su ON.
  Premere il pulsante 0.

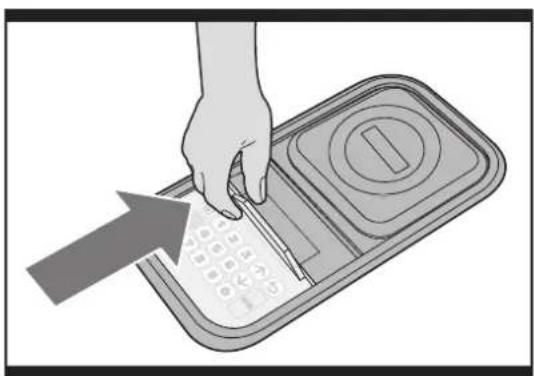

• Chiudere la finestra tastiera.
• Landroid® L'é quindo pronto per iniziare la tosatura!

3.3 quanto può essere grande l'area di tosatura di Android®L?

Landroid® L è in grado di eseguire la tosatura in aree fino a circa 1500m^2 , sebbene ciò dipenda da vari fattori, tra cui:

• Tipo di erba nel prato e relativivo tasso di crescita.
• Acutezza delle lame (17).
  Umidita.
• Temperatura circostante.
  Quantità di ostacoli presenti nel prato.

Se la temperatura circostante è molto fredda nel luogo di residenza, Landroid®L potrebbe caricarsi più lentamente

Landroid® L utilizes meno energia in aree aperte con una quantità di ostacoli inferiore, come aiuole, fontane, sentieri, ecc...

E possiblere trovare ulteriori particolari sui tempi di lavoro di default del LandroidL nella tabella che segue:

Landroid®L WG795E - DURATA RASATURA AUTOMATICA.
Are \( m^2 \)	Durata rasatura auto Ore	Lunedi Ore di rasatura	Martedi ore di rasatura	Mercoledi Ore di rasatura	Giovedi ore di rasatura	Venerdi ore di rasatura	Sabato ore di rasatura	Domenica ore di rasatura
100 1.5	7:00-8:30 // 7:00	0-8:30 //
200	5	7:00-8:00	7:00-8:00	7:00-8:00	7:00-8:00	7:00-8:00	/	/
300	6	7:00-8:12	7:00-8:12	7:00-8:12	7:00-8:12	7:00-8:12	/	/
400	7.5	7:00-8:30	7:00-8:30	7:00-8:30	7:00-8:30	7:00-8:30	/	/
500	10	7:00-9:00	7:00-9:00	7:00-9:00	7:00-9:00	7:00-9:00	/	/
600	11	7:00-9:12	7:00-9:12	7:00-9:12	7:00-9:12	7:00-9:12	/	/
700	13	7:00-9:36	7:00-9:36	7:00-9:36	7:00-9:36	7:00-9:36	/	/
800	15	7:00-10:00	7:00-10:00	7:00-10:00	7:00-10:00	7:00-10:00	/	/
900	16.5	7:00-10:18	7:00-10:18	7:00-10:18	7:00-10:18	7:00-10:18	/	/
1000	18	7:00-10:36	7:00-10:36	7:00-10:36	7:00-10:36	7:00-10:36	/	/
1100	20	7:00-11:00	7:00-11:00	7:00-11:00	7:00-11:00	7:00-11:00	/	/
1200	22.5	7:00-11:30	7:00-11:30	7:00-11:30	7:00-11:30	7:00-11:30	/	/
1300	25	7:00-12:00	7:00-12:00	7:00-12:00	7:00-12:00	7:00-12:00	/	/
1400	26.5	7:00-12:18	7:00-12:18	7:00-12:18	7:00-12:18	7:00-12:18	/	/
1500	28	7:00-12:48	7:00-12:48	7:00-12:48	7:00-12:48	7:00-12:48	/	/

I tempi di tosatura sono diversi per agli prato in base ai fattori citati in precedenza. Regolare gradualmente i tempi di tosatura di Landroid®L al giorno fino a trovare l'impostazione più adeguata.
Si pue anche programmare la durata del funzionamento del Android in modo che si adatti alle vosre esigenze -fare riferimento alla guida di programmazione.

3.4 Con che efficienza Android®L taglia l'erba?

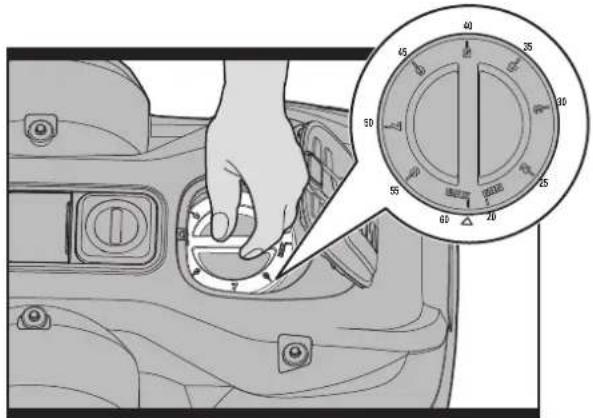

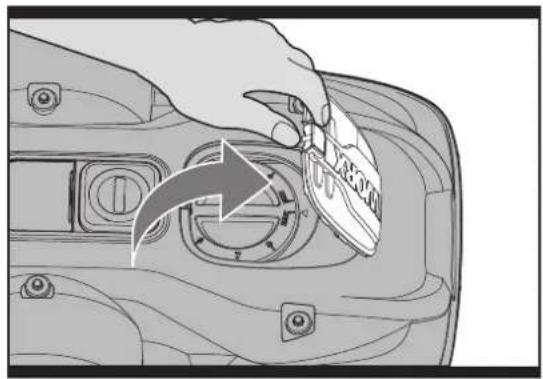

L'altezza di taglio di Landroid®L più essere regolata tra 2cm e 6cm. Prima di avviare il vosto Landroid®L per la prima volta tagliare l'erba non除外 9 cm. Poi aprire il coperchio del pannello dei comandi (7) e impostare l'altezza di taglio all'altezza massima di 6cm(Vedere Le Fig. F,G).

Landroid L offre prestazioni di taglio ottuali in condizioni climatiche asciutte. L'erba bagnata che si puo attaccare alla lama rotante (16) e all'internalo del motore non gli è congeniale e puòanche far perdere trazione provocando scivolamenti durante il funzionamento.

Landroid L teme i temporali. In caso di temporale, proteggere Landroid L scollegando la base di ricarica (3), scollegando il filo perimetrale (23) e assicurandosi che Landroid L non possa caricarsi.

Il vostro Landroid® L ama tagliare l'erba e per farlo al meglio ha bisogno che le lame da taglio (17) siano sempre in buone condizioni. Landroid® L è in grado di compiere varie operazioni da solo, ma a volte necessita di aiuto per evitare che si danneggi.

Evitare che Landroid®L si muova sulla ghiaia.
Rimuovere o sbloccare gli ostacoli sui quali Landroid®L potrebbe accidentalmente salute e con i quali potrebber danneggiare il disco lama.
Rimuovere tutti i detriti e i corpi estranei dal prato.

F

G

4. Nozioni di base relative al filo perimetrale

4.1 Per fissare il filo perimetrale

Usare il misuratore di distance del Cavo di confine (26) per stabilire la distance corretta dal confine del vosto patio (Oltre 35cm^* ).

• Questa è la distanza consigliata. Usare il misuratore di distanza in dotazione per assicurare un'installazione corretta.

Se anche i vostri vicini usano un Landroid®L, occorre mantenere una distanza di almeno 2 metri tra il cavo di confine e loro.

Tenere presente che il vostro Landroid, non riuscirà a ricevere un segnale dal cavo di confine se la distanza supera i 25mt.

Il filo perimetrale deve delimitare esattamente l'area di taglio prevista. Landroid®L potrebbe confondersi in presenza di altre curve o bobine di filo perimetrale che non fanno parte della sua area di taglio (vedere la Fig. H). In caso di excesso di filo perimetrale una volta delimitata l'area di taglio, tagliare e conservare il filo in un altro luogo. Tuttavia,

H

e importante lasciare la lunghezza necessaria nel punto in cui si collega alla base di ricarica in modo che possa collegarsi e rimanere interrato.

4.2 Per interrare il filo perimetrale

Si raccomanda di seppellire il cavo di confine molto settra di alcuni centimetri. Questo vi garantirà un uso alla problemi anni sono perore, stagione sono.

Per interrare il filo perimetrale, è possible acquistare l'utensile accessorio WORX Territorial Marker presso lo stesso negazio in cui si è acquistato Landroid®L.

Se si pianifica di seppellire il cavo perimetrale, si noti che, quando entra nella base di ricarica per la prima volta, Landroid®L potrebbe averre problemi a rilevare il filo interrato. Si raccomanda prima di fissare il cavo di confine con le apposite pinze al prato per facilitare eventuali aggiustamenti che dovessero essere necessari. Ciò consentirà verificare il funzionamento del Landroid®L nel nuovo ambiente garantendone il funzionamento in relazione alla base di ricarica prima di seppellire il cavo di confine.

Al termine dell'installazione del cavo di confine si raccomanda di chiedere al Landroid^®L di seguirlo premendo il tasting Home.

Mentre si osserva il Landroid^®L che individua la stazione di ricarica si possono fare modifiche alla strada del cavo di confine per assicurarsi che il Landroid^®L sa in grado di seguirlo quando torna alla stazione di ricarica.

4.3 Per interrare il filo perimetrale

Il filo perimetrale (23) può essere esteso per renderlo più lungo.
semplicamente congiungendo le estremità e collegandolo alle
estremità di un altre pezzo di filo. è possibile utilizzare nastro adesivo
per fissare la parte unita del filo. (Vedere le Fig. I)

4.4 Accensione e controllo dell'infallazione

Se non si accende la luce del caricatore, controllare i collegamenti elettrici.

Se il LED della base di ricarica vostro Landroid®L lampeggia in verde, controllare se il cavo di confine è collegato bene o se è tagliato.

Rossa accesa: in carica.

Luce rossa lampeggiante: messaggio di erre: fare riferimento alla risoluzione dei problemi e correggere il problema.

Luce verde lampeggiante: controllare che il cavo di confine sia collegato correttamente.

Quando e illuminata la luce verde sulla base di ricarica, sistemare il Landroid®L sul cavo di confine, se il Landroid®L segue il cavo di confine è collegato correttamente.

Se il vostro Landroid® si trov all'interno della sua area designata ma sul display compare "fuori dall'area di taglio" e il LED è acceso, significà che avete bloccato le estremità del cavo di confine in modo scorretto. Invertire.

5. Manutenzione

Controllare periodicamente Landroid L. Landroid L lavora sido e dopo un certo periodo di tempo ha bisogno di una Buona pulizia e di sostituire le sue parti, le quali potrebbero usurarsi. Nella segunte documentazione desideriamo migliorare come lasciar adattare il nuovo Landroid L alla sua nuova casa offrendagli la migliorie assistenza possibile.

5.1 Mantenere affiliate le lame

AVVISO: Prima di pulire, regolare o sostuire le lame, spegnere Landroid®L premendo il pulsante ON/OFF su OFF e indossare guanti protettivi.

AVVISO: Per sostituire le lame, Sostituire TutTE le lame contemporaneamente. Se la lama è nuova, ma la vite è stata riutilizzata, la vite potrebbe usurarsi durante la tosatura causando la fuoriuscita violenta della lama dal tosauerba. Ciò potrebbe causare seri'lesioni.

Landroid®L non taglia l'erba come altri tosaerba. Le sue lame (17) sono affilatissime su tutti i 4 lati e rotano in entrambe le direzioni raggiungendo la massima capacità di taglio (Vedere le Fig. J). Ogni lava del Landroid®L ha 4 estremità taglienti. A seconda della frequenza con cui Landroid®L tosa l'erba del giardino e per ottener un taglio perfetto, le lame devono essere periodicamente capovolte/ruotate. Ad esempio se Landroid®L è programmatico per rasare l'erba agli giorno, le lame devono essere ruotate agli mese per garantire una tosatura ottimale. Ogni lava durera 4 mesi se il dispositivo è programmatico per tagliare l'erba agli giorno. Quando le lame sono smussate e usurate devono essere sostituite delle lame di ricambio fornite con Landroid®L. Le lame di ricambio sonoanche disponibili dal rivenditore Worx più vicino.

A. Ruotare e capovolgere le lame

Landroid L dispone di 3 lame, tutte avvitate sul disco lama (16). Le lame sono ciò che consentono a Landroid L di svolgere il suo lavoro e necessitano di cura e attenzione. Ogni tanto è necessario ruotare e capovolgere contemporaneamente tutte le 3 lame per ottenere un taglio perfetto. Quando si ruotano e capovolgono le lame, assicurarsi che tutte le lame siano regolate contemporaneamente. In caso contrario, potrebbero sbilanciare il disco lama. Qualora Landroid L tagli con normale frequenza (quotidiana), le lame devono durare una stagione se ruotate e capovolte agli mese. Verificare sempre se le lame sono scheggiate o danneggiate e sostituirle, se necessario.

B. Sostituire le lame

Dopo un certo periodo di tempo, di solito dopo agli stagione, le lame di Landroid®L devono essere sostituite. Landroid®L non gradisce eseguire la tosatura con lame di anni e qualità diversi. Pertanto, quando si sostituiscono la lame, assicurarsi di sostituirle tutte contemporaneamente. É possibile sostituirle con uno dei tre kit di lame di ricambio e le viti della lama supplementare in dotazione con Landroid®L.

Prima di sostituire le lame del vostro Android® L spegnerlo e indossare quanti di protezione.

Quindi attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landroid L
2. Rimuovere le viti dalle lame con un cacciavite piatto o a stella.
3. Avvitare saldamente le nuove lame. (Vedere le Fig. K)

IMPORTANTE: Una volta avvitata lalama sul disco lama, assicurarsi che la lama ruoti liberamente.

5.2 Pulizia

AVVISO: Prima di eseguire la pulizia, spegnere Landroid®L premendo il pulsante ON/OFF su OFF. Indossare quanti protettivi prima di pulire il disco lama (16) e non utilizzato acqua corrente. (Vedere le Fig. L,M,N)

A. Pulizia del corpo

Landroid® L dura più a lungo e meglio se pulito periodicamente. Dal momento che il vostro Landroid® L è un apparecchio elettrico dovete faire attenzione quando lo pulite, quindi NON usare una canna, apparecchi ad alta pressione o versare acqua corrente sul Landroid® L, è meglio useare una bottiglia spray piena d'acqua. Per pulire il corpo dell'apparechio useare un pennello morbido o un panno pulito ed evitare solventi o vernici (Vedere Fig. O).Infine rimuovere tutti gli accumuli d'erba e di sporco.

B. Pulire la parte inferiore

Anche in questo caso, è importante spegnere Landroid®L utilizzando il pulsante On/Off e indossare quanti protettivi prima di toccare il disco lama (16).

Prima capovolgere il Landroid®L per espore la parte inferiore.
Qui si può notare il disco lama (a), il telaio scatolato motore circostante (b) (14) e le ruote anteriors (18) e motrici (11). Pulire tutto accuramente con una spazzola morbida o un panno umido (Vedere Le Fig. P).

Ruotare il disco lama per assicurarsi che si muova liberamente e che non vi sia alcun deposito traesso e il telaio scatolato motore circostante. Assicurarsi inoltre che le lame possano ruotare liberamente e che I'erba non le ostruisca.

0

K

L

M

N

IMPORTANTE: Rimuovere i detriti depositatis in modo che non causino crepe nel disco lama. Anche la più piccola crepa cui ridurre la potenza di taglio di Landroid®L.

C. Pulizia dei pin di contatto e delle strisce di ricarica

Pulire con un panno i pin di contatto (2) situati sulla base di ricarica (3) e le strisce di ricarica (5) situate su Landroid®L. Rimuovere periodicamente tutto l'accumulo di erba tagliata e di detriti intorno ai pin di contatto e alle strisce di ricarica per garantire agli volta il corretto caricamento di Landroid®L.

5.3 Durata della batteria

Il cuore di Landroid®L è costituito da una batteria piombo-acido a 24 V. Non necessita di alcuna manutenzione da parte dell'utente. Tuttavia, quando viene riposta, la batteria deve essere conservata in un luogo fresco e asciutto (inferiore a 14^ [-10^] ) e completenesse caricata agli 3 mesi per far si che continui a funzionare al meglio. Prima di riporre la batteria per l'inverno, assicurarsi di caricarla completenesse Al momento dell'acquisto, la batteria deve essere sottoposta a 2-3 cicli di carica per ottenere la massima capacité di esercizio.

La vita utile della batteria di Landroid®L dipende da vari fattori, tra cui:

La durata della stagione di tosatura nella propria regione.
La quantita di ore in cui Landroid L esegue la tosatura al giorno.
- La cura della batteria quando viene conservata.

Con messaggio di erre "Batteria quasi scarica" il Landroid®L var ricaricato manualmente.

Il Landroid®L va ricaricato manualmente se non si riesce ad accendere il display. (Vedere Le Fig. Q)

Per caricare la batteria manualmente perché collegare il cavo di confine alla base di ricarica;

1. Connettere la Base di Ricarica ad una fonte di alimentazione adatta.
2. Mentre Landroid®L è spento, agganciarlo manualmente alla Base di Ricarica.
3. L'indicatore luminoso rosso della base di ricarica si illumina.
4. Entro 3 secondi e prima che l'indicatore luminoso della base di ricarica diventi verde premere il tasting di alimentazione ON/OFF del Android®L.
5. Chiudere La Finestra della tastiera e il Landroid® L inizierià la ricarica.

5.4 Rmessaggio invernale

Landroid® L dura più a lungo e conserva le prestazioni ottimali se viene riposto al coperto. Percio, sebbene sua resistente, si consiglia di riporre Landroid® L nella rimessa o nel garage durante l'inverno.

Prima di riporre al coperto Landroid ^® L, assicurarsi di:

Pulire accuramente Landroid L.
- Caricare completeness la batteria.
Spagnere il tosaerba.

La batteria deve essere Completely caricata una volta durante l'inverno al fine preservare le condizioni ottimali per la stagione successiva.

Quando si conserva Landroid³L, poggiarlo in piano su tutte le quattro ruote in un luogo asciutto, lontano da condizioni climatiche ghiacciate. Si consiglia di conservare Landroid⁴L nella confezione originale. É preferibile conservare la base di ricarica, il cavo di bassa tensione (4) e il trasformatatore (22) all'interno durante la stagione invernale. (Vedere Le Fig. R)

P

a

R

Il filo perimetrale più essere lasciato nel terreno,anche se le sue estremità devono essere protette,ad esempio collocandole in una lattina di grasso. Se la base di ricarica viene lasciata fuori durante I'inerno, lasciare il filo perimetrale collegato.

NOTA: Quando si riattiva Landroid®L dal rimessaggio invernale, assicurarsi che le strisce di ricarica (5) e le pin di contatto (2) siano pulite. É meglio utilizzato carta vetrata fine. Assicurarsi quindi che data e ora siano corretti e riportare Landroid®L al suo tanto adorato lavoro: la tosatura.

5.5 Sostituzione della batteria

AVVISO: Premere il tasting ON/OFF su OFF prima di effettuare qualiasi regolazione, sostituzione o riparazione.

Per sostuire la batteria, attenersi alle seguenti procedure:

1. Capovolgere delicatamente Landroid L.
2. Rimuovere le sei viti sulla batteria. (Vedere Le Fig. S)
3. Estrarre la vecchia batteria. (Vedere Le Fig. T)
4. Inserire la nuova batteria.
5. Reinserire saldamente le 6 viti.

s

T

Tutela ambientale

prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'appareccchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Dichiarazione di conformità

Noi,

Dichiara che I'apparecchio,

Descrizione WORX Robot tosaerba

Codice WG795E (790-799-Designazione del macchinario, rappresentativo della Robot tosaerba)

Funzione Falciatura prati

conforme alle seguenti dirrettive,

2006/42/EC, 2004/108/EC, 2011/65/EU, 2000/14/EC modificato da 2005/88/EC

2000/14/EC modificata alla 2005/88/EC

Procedura di conformità come da Annex V.

Potenza acustica pesata: 56dB(A)

Massima potenza di rumore garantita: 57dB(A)

Conforme a,

EN ISO 12100-1

EN ISO 12100-2

EN ISO 14121-1

EN ISO 3744

EN 55014-1

EN 55014-2

Il responsabile autorizzato alla compilatione della documentazione tecnica,

Name Russell Nicholson

Indirizzo Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2013/12/05

Leo Yue

POSITEC Direttore Qualità

Area codice PI:

MANUAL ORIGINAL

SUMARIO
