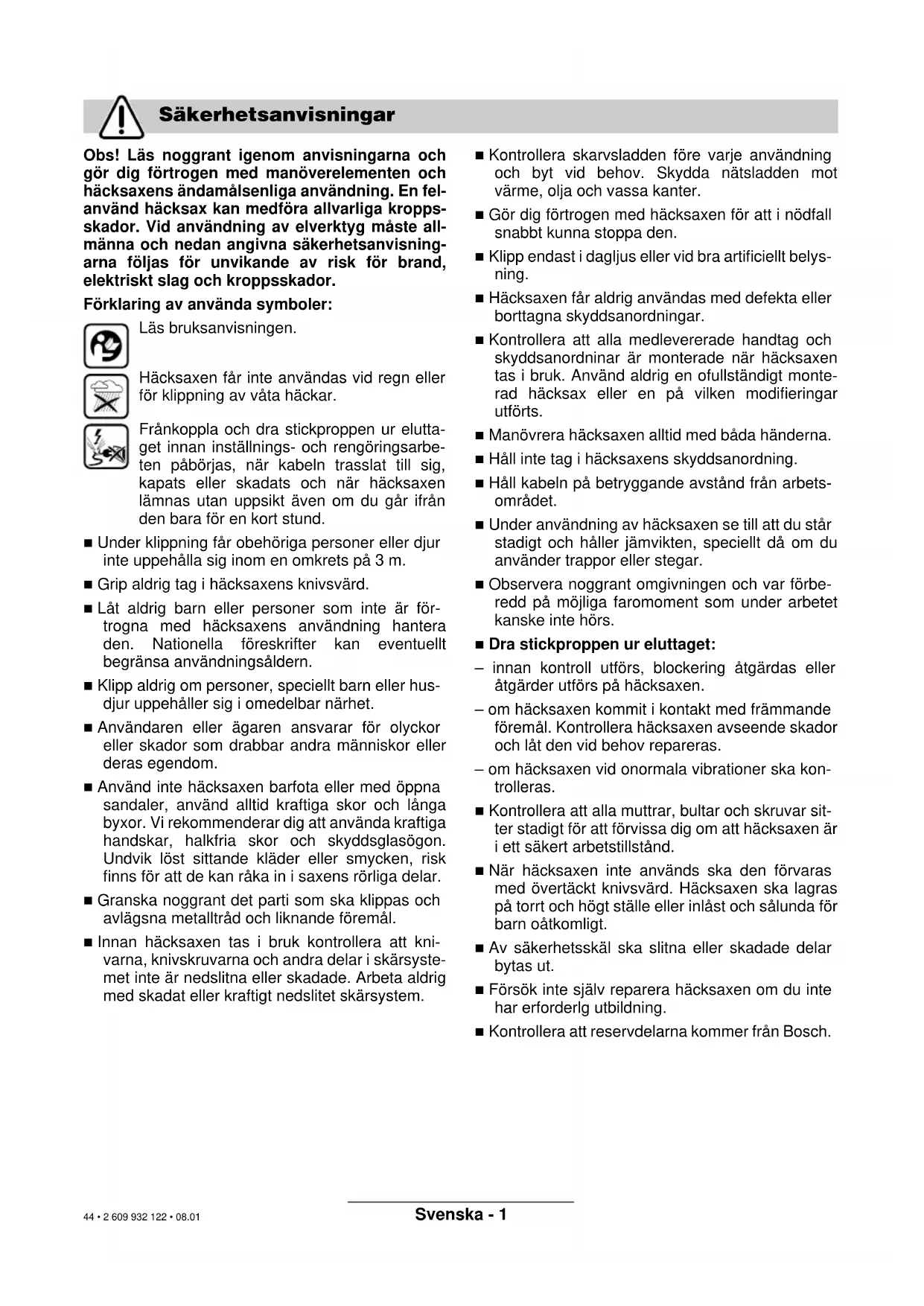

lavere en 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Proceducerer for overensstemmel- sesvurdering iht. bilag V. Leinfelden, 01.08.2001. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til ændringer forbeholdes Service og reparation Miljøbeskyttelse Service og kunderådgiver Overensstemmelseserklæring 43 • 2 609 932 122 • 08.01Svenska - 1 Obs! Läs noggrant igenom anvisningarna och gör dig förtrogen med manöverelementen och häcksaxens ändamålsenliga användning. En fel- använd häcksax kan medföra allvarliga kropps- skador. Vid användning av elverktyg måste all- männa och nedan angivna säkerhetsanvisning- arna följas för unvikande av risk för brand, elektriskt slag och kroppsskador. Förklaring av använda symboler: Läs bruksanvisningen. Häcksaxen får inte användas vid regn eller för klippning av våta häckar. Frånkoppla och dra stickproppen ur elutta- get innan inställnings- och rengöringsarbe- ten påbörjas, när kabeln trasslat till sig, kapats eller skadats och när häcksaxen lämnas utan uppsikt även om du går ifrån den bara för en kort stund. ■ Under klippning får obehöriga personer eller djur inte uppehålla sig inom en omkrets på 3 m. ■ Grip aldrig tag i häcksaxens knivsvärd. ■ Låt aldrig barn eller personer som inte är för- trogna med häcksaxens användning hantera den. Nationella föreskrifter kan eventuellt begränsa användningsåldern. ■ Klipp aldrig om personer, speciellt barn eller hus- djur uppehåller sig i omedelbar närhet. ■ Användaren eller ägaren ansvarar för olyckor eller skador som drabbar andra människor eller deras egendom. ■ Använd inte häcksaxen barfota eller med öppna sandaler, använd alltid kraftiga skor och långa byxor. Vi rekommenderar dig att använda kraftiga handskar, halkfria skor och skyddsglasögon. Undvik löst sittande kläder eller smycken, risk finns för att de kan råka in i saxens rörliga delar. ■ Granska noggrant det parti som ska klippas och avlägsna metalltråd och liknande föremål. ■ Innan häcksaxen tas i bruk kontrollera att kni- varna, knivskruvarna och andra delar i skärsyste- met inte är nedslitna eller skadade. Arbeta aldrig med skadat eller kraftigt nedslitet skärsystem. ■ Kontrollera skarvsladden före varje användning och byt vid behov. Skydda nätsladden mot värme, olja och vassa kanter. ■ Gör dig förtrogen med häcksaxen för att i nödfall snabbt kunna stoppa den. ■ Klipp endast i dagljus eller vid bra artificiellt belys- ning. ■ Häcksaxen får aldrig användas med defekta eller borttagna skyddsanordningar. ■ Kontrollera att alla medlevererade handtag och skyddsanordninar är monterade när häcksaxen tas i bruk. Använd aldrig en ofullständigt monte- rad häcksax eller en på vilken modifieringar utförts. ■ Manövrera häcksaxen alltid med båda händerna. ■ Håll inte tag i häcksaxens skyddsanordning. ■ Håll kabeln på betryggande avstånd från arbets- området. ■ Under användning av häcksaxen se till att du står stadigt och håller jämvikten, speciellt då om du använder trappor eller stegar. ■ Observera noggrant omgivningen och var förbe- redd på möjliga faromoment som under arbetet kanske inte hörs. ■ Dra stickproppen ur eluttaget: – innan kontroll utförs, blockering åtgärdas eller åtgärder utförs på häcksaxen. – om häcksaxen kommit i kontakt med främmande föremål. Kontrollera häcksaxen avseende skador och låt den vid behov repareras. – om häcksaxen vid onormala vibrationer ska kon- trolleras. ■ Kontrollera att alla muttrar, bultar och skruvar sit- ter stadigt för att förvissa dig om att häcksaxen är i ett säkert arbetstillstånd. ■ När häcksaxen inte används ska den förvaras med övertäckt knivsvärd. Häcksaxen ska lagras på torrt och högt ställe eller inlåst och sålunda för barn oåtkomligt. ■ Av säkerhetsskäl ska slitna eller skadade delar bytas ut. ■ Försök inte själv reparera häcksaxen om du inte har erforderlg utbildning. ■ Kontrollera att reservdelarna kommer från Bosch. Säkerhetsanvisningar 44 • 2 609 932 122 • 08.01Svenska - 2 Häcksax AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S Artikelnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4.. Upptagen effekt 500 W 500 W 550 W 550 W Slagtal på tomgång 1400 min

Knivavstånd 24 mm 34 mm 34 mm Snittlängd 650 mm 600 mm 700 mm Vikt 4,25 kg 4,1 kg 4,2 kg Skyddsklass / II / II / II Häcksaxen är avsedd för klippning och ansning av häckar och buskar i hus- och hobbyträdgårdar. Denna instruktionsbok anvisar om korrekt montering och säker användning av din häcksax. Det är viktigt att du noggrant läser dessa anvisningar. Maskinens delar ska försiktigt packas upp och kon- trolleras att ingenting fattas: – Häcksax – Svärdskydd – Bruksanvisning/Reservdelslista Saknas delar eller är de skadade ta genast kontakt med din återförsäljare. 1 Knivsvärd 2 Handskydd för främre handtaget 3 Främre handbygel med kopplingsarm 4 Ventilationsöppningar 5 Bakre handtag med strömställare 6 Stickpropp** 7 Svärdskydd **krav i vissa land I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Tekniska data Ändamålsenlig användning Inledning Leveransen omfattar Maskinens komponenter 45 • 2 609 932 122 • 08.01Svenska - 3 Säkert elsystem Din maskin har av säkerhetsskäl dubbel skyddsiso- lering och kräver därför ingen jordning. Driftspän- ningen är 230 V AC, 50 Hz. Använd endast god- känd skarvsladd. Ytterligare informationer får du från auktoriserad kundtjänst. Som skarvsladd får endast kvalitet H05VV-F eller H05RN-F användas. För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max 30 mA används. Denna FI-brytare ska kontrolleras före varje användning. Hänvisning till produkter som inte saluförs i Stor- britannien: OBS: För din säkerhet är det viktigt att på maskinen monterad kontakt 6 ansluts till skarv- sladden 8, som bilden visar. Skarvsladdens kontaktdon måste skyddas mot stänkvatten, vara tillverkad av gummi eller försedd med gummiöverdrag. För skarvsladden ska dragavlastning användas. Nätsladden ska regelbundet kontrolleras avseende skador och får användas endast om den är i gott skick. Skadad nätsladd får repareras endast i auktoriserad Bosch-verkstad. Inkoppling: Tryck ned strömställaren på bakre handtaget 5 och håll den nedtryckt. Tryck ned kopplingsarmen 3. Urkoppling: Släpp kopplingsarmen 3 och strömställaren 5. Håll i häcksaxen med båda händerna och på ett visst avstånd från kroppen. Se till att du står stadigt. Dra skarvsladden bakåt över din skuldra och se till att sladden under klippning alltid ligger bakåt. Lägg aldrig sladden över häcken där den lätt kan skadas av knivarna. Grenar upp till en tjocklek på 24 mm kan klippas. För att få in grenarna i knivarna ska häcksaxen matas fram jämnt på snittlinjen. Med det dubbelsidiga kniv- svärdet kan klippning ske i båda riktningarna eller med pendlande rörelser från ena till andra sidan. Klipp först häckens sidor och sedan dess övre kant. För jämn klippning på sidorna rekommenderar vi att klippa i tillväxtriktning nerifrån och uppåt. Om klipp- ning sker uppifrån och neråt böjer sig de tunnare kvistarna utåt varvid risk finns att tunna ställen eller hål uppstår i häcken. För att få en jämn övre kant kan över hela häcken snören på erforderlig höjd spännas upp. Se till att inga främmande föremål som t ex metall- tråd klipps eftersom detta kan skada knivarna eller häcksaxens motor. Bästa tid för beskärning: – Lövhäckar klipps bäst i juni och oktober. – Barrträdshäckar i april och augusti. – Livsträd och andra snabbväxande häckar från och med maj var 6:e vecka. – Häcken ska klippas i den form bilden visar. Innan underhåll utförs ska stickproppen dras ur vägguttaget. Märk: Lång och tillförlitlig drift kan endast garanteras om följande underhållsarbeten regelbundet utförs. Kontrollera häcksaxen avseende tydliga defekter som t ex löst, avhängt eller skadat knivsvärd, lösa skruvförband och nedslitna eller skadade kompo- nenter. Kontrollera att kåporna och skyddsanordningarna är intakta och korrekt monterade. Nödvändiga repara- tioner och underhållsarbeten ska utföras innan häcksaxen startas. Om i häcksaxen trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utfö- ras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdels- beställningar apparatens artikelnummer som består av 10 tecken. Säkerhetsåtgärder

Användning av häcksax Underhåll och rengöring B C D 46 • 2 609 932 122 • 08.01Svenska - 4 Innan underhåll utförs ska stickproppen dras ur vägguttaget. Använd skyddshandskar vid hantering och rengö- ring av knivarna. Rengör knivarna efter varje användning och smörj underhållsspray. Om häcksaxen används kontinuer- ligt under en längre tid rekommenderar vi att regel- bundet smörja knivarna med underhållsspray. Okulärbesiktiga knivarnas tillstånd. Kontrollera att skruvarna sitter stadigt på knivsvärdet 1. Kontrollera att svärdskyddet 7 är korrekt påsatt. Rengör häcksaxen utvändigt med en mjuk borste och en trasa. Använd inte vatten, lösningsmedel eller polermedel. Avlägsna all förorening speciellt då från motorns ventilationsöppningar 4. Förvara häcksaxen på ett säkert, torrt ställe utom räckhåll för barn. Ställ inte andra föremål på saxen. Svärdskydd AHS 40 - 24......................... 2 605 911 160 Svärdskydd AHS 48 - 24......................... 2 605 911 160 Svärdskydd AHS 55 - 24......................... 2 605 911 159 Svärdskydd AHS 60 - 24......................... 2 605 911 159 Svärdskydd AHS 65 - 24......................... 2 605 911 158 Svärdskydd AHS 6000 PRO ................. 2 605 411 159 Svärdskydd AHS 7000 PRO ................. 2 605 411 158 Underhållsspray........................................... 1 609 200 399 Uppfångningsduk....................................... F 016 800 055 Tabellen nedan anger felsymptomer och hur dessa kan åtgärdas om maskinen någon gång skulle krångla. Om du inte med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet ta kontakt med din service- verkstad. Obs! Frånkoppla maskinen och dra ut stickproppen innan felsökningen påbörjas. Underhåll och rengöring av knivar Rengöring/Lagring Tillbehör Felsökning Symptom Möjliga orsaker Åtgärd Häcksaxen fungerar inte Strömförsörjning saknas Vägguttaget defekt Nätsladden skadad Säkring defekt Kontrollera strömförsörjningen Prova med annan strömkälla, byt vid behov Kontrollera nätsladden, byt vid behov Byt ut säkringen Häcksaxen går med avbrott Nätsladden skadad Intern glappkontakt Strömställaren är defekt Kontrollera nätsladden, byt vid behov Uppsök Bosch serviceverkstad Uppsök Bosch serviceverkstad Motorn går, knivarna står stilla Interna fel Uppsök Bosch serviceverkstad Knivarna blir heta Knivarna är trubbiga Kniv med hack För hög friktion till följd av bristande smörjning Låt knivsvärdet slipas Låt knivsvärdet kontrolleras Smörj med underhållssprej 47 • 2 609 932 122 • 08.01Svenska - 5 För Bosch verktygsprodukter lämnas garanti enligt respektive lands gällande föreskrifter (måste styrkas med kvitto, faktura eller följesedel). Har produkten köpts och brukats enligt konsument- köplagens bestämmelser så gäller lagens bestäm- melser. Leverantörsansvaret gäller fabrikations- och materi- alfel. Skador som orsakats av överbelastning eller osakkunnigt handhavande och normalt slitage omfattas ej av leverantörsansvaret. Vid reklamation ska produkten inlämnas till när- maste auktoriserade serviceverkstad i odemonte- rat skick. Tack vare den låga ljudnivån förorsa- kar maskinen minimala störningar i omgivningen. Vid maskinens tillverkning har ur mil- jösynpunkt riskfria metoder tilläm- pats. Återvinning i stället för avfallshan- tering Maskinen, tillbehörsdelarna och för- packningen ska sorteras för miljö- vänlig återvinning. Denna bruksanvisning är tryckt på klorfritt returpapper. För att underlätta sortering vid åter- vinning är plastdelarna markerade. www.bosch-pt.com Robert Bosch AB Isafjordsgatan 15 Box 11 54 S-164 22 Kista ✆ Växel:.......................................... +46 (0)8 / 7 50 15 00 ✆ Kundtjänst:............................... +46 (0)8 / 7 50 18 20 Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1 m avstånd) och EN 25 349. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000; ljudeffektnivå 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000. Vibration i hand/arm är lägre än 2,5 m/s

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande nor- mer och harmoniserade standarder: EN 774, EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå L
