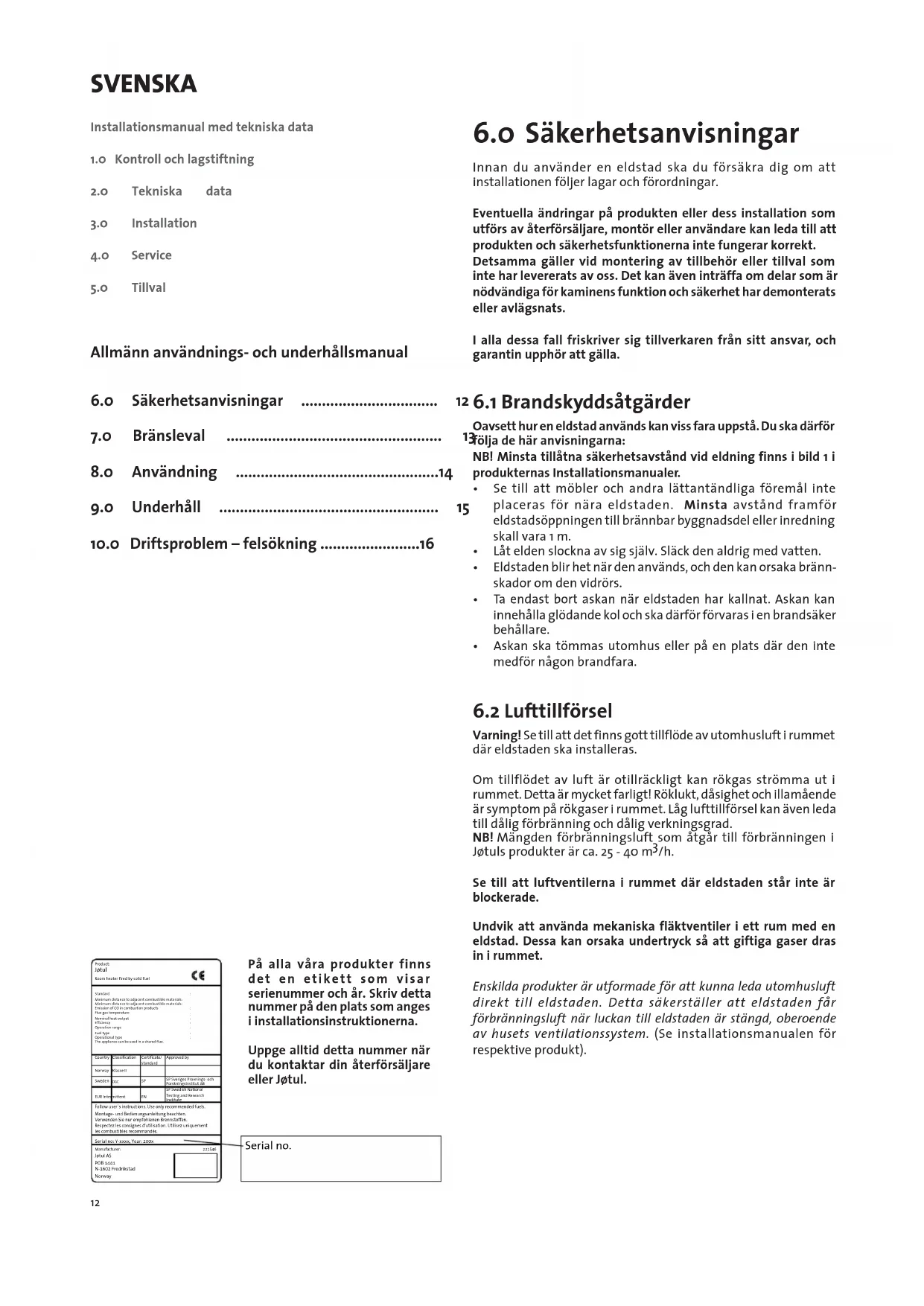

BRUKSANVISNING F 602 N Jøtul

1.0 Kontroll och lagstiftning

2.0 Tekniska data
3.o Installation
4.0 Service
5.0 Tillval

Allmann användnings- och underhällsmanual

6.o Sakerhetsanvisningar
7.0 Branslevel
8.o Anvandning 14
9.0 Underhäll
10.o Driftsproblem-felsökning 16

Innan du anvander en eldstad sca du forsakra dig om att installationen foljer lagar och forordninger.

Eventuella andringar på Produkten eller dess installation som utfors av aterforsäljare, montör erller användare kan leda till att produiten och sakerhetsfunktionerna inte fungerar korrekt.

Detsamma gäller vid montering av tillbehör eller tillval som inte har levererats av oss. Det kan även inträffa om delar som á nödvändiga for kaminens Funktion och sakerhet har demonterats aller avlågsnats.

I alla dessa fall friskriver sig tillverkaren fran sitt ansvar, och garantin upphor att galla.

12 6.1 Brandskyddsätgärder

Oavsett hur en eldstad anvands kan viss fara uppsta. Du sca darrfor 13folja de hare anvisingarna:

NBI Minsta tillatna sakerhetsavstand vid edning finns i bild 1 i** produkternas Installationsmanualer.

• Se till att mobler och andra lättantändliga foremål inte placeras for nara eldstaden. Minsta avständ framfor eldstadsöppningen till brännbar byggnadsdel erller inredning skall vara 1 m.
  Lät elden slockna av sig själv. Slack den aldrig med vatten.
• Eldstaden blir het nar den används, och den kan orsaka brannskador om den vidrörs.
• Ta endast bort askan när eldstaden har kallnat. Askan kan innehälla glödande kol och skä dārfor Förvaras ien brandsaker behällare.
• Askan skä tommas utomhus eller på en plats)där den intemedfor nagon brandfara.

6.2 Lufttilforsel

Varning! Se till att det finns gott tillflode av utomhusluft i rummet dar eldstaden ska installeras.

Om tillflödet av luft ar otilräckligt kan rökgas stromma ut i rummet. Detta ar mycket farlicht! Röklukt, dāsighet och illamaende ar symptom pa rökgaser i rummet. Låg lufttillförsel kan även leda till dālìg forbränning och dālìg verkningsgrad.

NBI Mangden forbranningsluft som atgart till forbranningen i Jotuls produkter ar ca. 25 - 40 m³/h.

Se till att luftventilerna i rummet dar eldstaden star inte ar blockerade.

Undvik att använda mekaniska fläktventiler iett rum med en eldstad. Dessa kan orsaka undertryck sa att giftiga gaser dras in i rummet.

Enskildaprodukter ar utformade for att kunna leda utomhusluft direkt till eldstaden.Detta sakerstaller att eldstaden far forbranningsluft narr luckan till eldstaden ar stangd,oberoende av husets ventilationssystem. (Se installationsmanualen for respective produit).

Pá alla vara Produkter finns det en etikett som visar seriENUMmer och ár. Skriv detta nummer på den plats som anges i installationsinstruktionerna.

Uppge alltid detta nummer nara du kontaktar din Aterforsajare erler Jotul.

Serial no.

7.o Branslevel

Använd alltid angivet bränse. (Bransletyp beskrivs under «2.o Tekniska data» i installationsmanualen für respektive Produkt).

Detta kommt att ge basta resultat. Om annat bransle anvands kan Produkten skadas.

När vi talar om ved av god kvalitet menar vi vedträn av t.ex. björk, bok och ek.

Ved av god kvalitet skata torkas sa att fuktighetsgraden ar ca 20 procent.

Därfor bör veden huggas senast på senvintern eller tidig.Var. Den ska huggas och staplas sa att luft kan cirkulera i staplarna. Vedstaplarna maste skyddas for att undvika att de suger upp regnvatten. Veden bör laggas upp forforvaring inomhus under hösten nar den skanvändas under vintersäsongen.

Den mangd energia som kan utvinnas ur ett kilo ved ar tamligen konstant. Daremot varierar vikten stort for olicaTRSlag.T.ex. kan en viss volym granved ge farrkWh an sama volym ek som vager mer.

Mängden energia som kan utvinnas ur att kilo ved av god kvalitet ar ungefär 3,8 kWh. Ett kilo helt torr ved (noll procents faktigkeit) ger ungefär 5 kWh, medan ved med 60 procents faktigkeit endast ger ungefär 1,5 kWh/kg.

Sot eller tjara pa glaset, i eldstaden och i skorstenen.
Eldstaden avger minre varme.
- Risk für skorstensbrand på grund av ansamling av soti elldsta den, rokkanalen och skorstenen.
Veden ar svar att tanda och elden kan do.

Gör aldrig upp eld med nagot av foljande material:

Hushallssopor, plastpasar o.s.v.
- Mälat eller impregnerat travirke (mycket giftigt).
- Spanskivor eller laminerade skivor.
- Drivved (havsvatten).

Om du anvander dessa material kan Produkten skadas och luften fororenas.

Obs! Använd aldrig antändbara vätskor, t.ex. bensin, fotogen, alkohol eller liknande for att gora upp eld. Om du använder sādana vätskor utsätter du dig själv ochprodukten für fara.

7.2 Bränslestorlek och -mängd

Jotulsprodukter har utvecklats for att ha utmärkt forbränning. En viktig faktor for braforbränning ar att branslet har ratt storlek. Storleken och mangden skara vara sa som det beskrivs under «2.o Tekniska data» i installationsmanualen for respektive produit.

7.3 Intermittent/kontinuereg forbränning

Intermittent forbränning

De flesta av Jotulsprodukter ar utformade for intermittent forbränning. (Se installationsmanualen under «2.o Tekniska data» for respektive produit).

Intermittent forbränning betyder i den har kontexten normal användning av eldstaden, d.v.s. att nytt branslet tillsats sa snart branslet brunnit ned till en passande mangd glodande kol.

Kontinuerlig forbränning betyder i den har kontexten att en eldstad kan brinna over natten utan att elden behover tandas pa nytt.
