BRUKSANVISNING DVBS202HD DENVER

◀: Foregående kapitel

▶▶: Næste kapitel

◀: Hurtigt tilbage

▶: Hurtigt frem

Farveknapper: Følger de farvede links i teksten.

STANDBY MUTE L/R FAV SUBT TEXT GOTO CH+ RECALL MENU EPG VOL- OK VOL+ INFO EXIT CH- USB 1 2 3 TV/RADIO 4 5 6 7 8 9 0 ▶ ▶ ▶ ▶ ◀ ▶ ▶ ▶ ■ ▼ ▼ ▼

a. Gem programlisten på USB-enheden

Udelade en TV- eller RADIO-kanal:

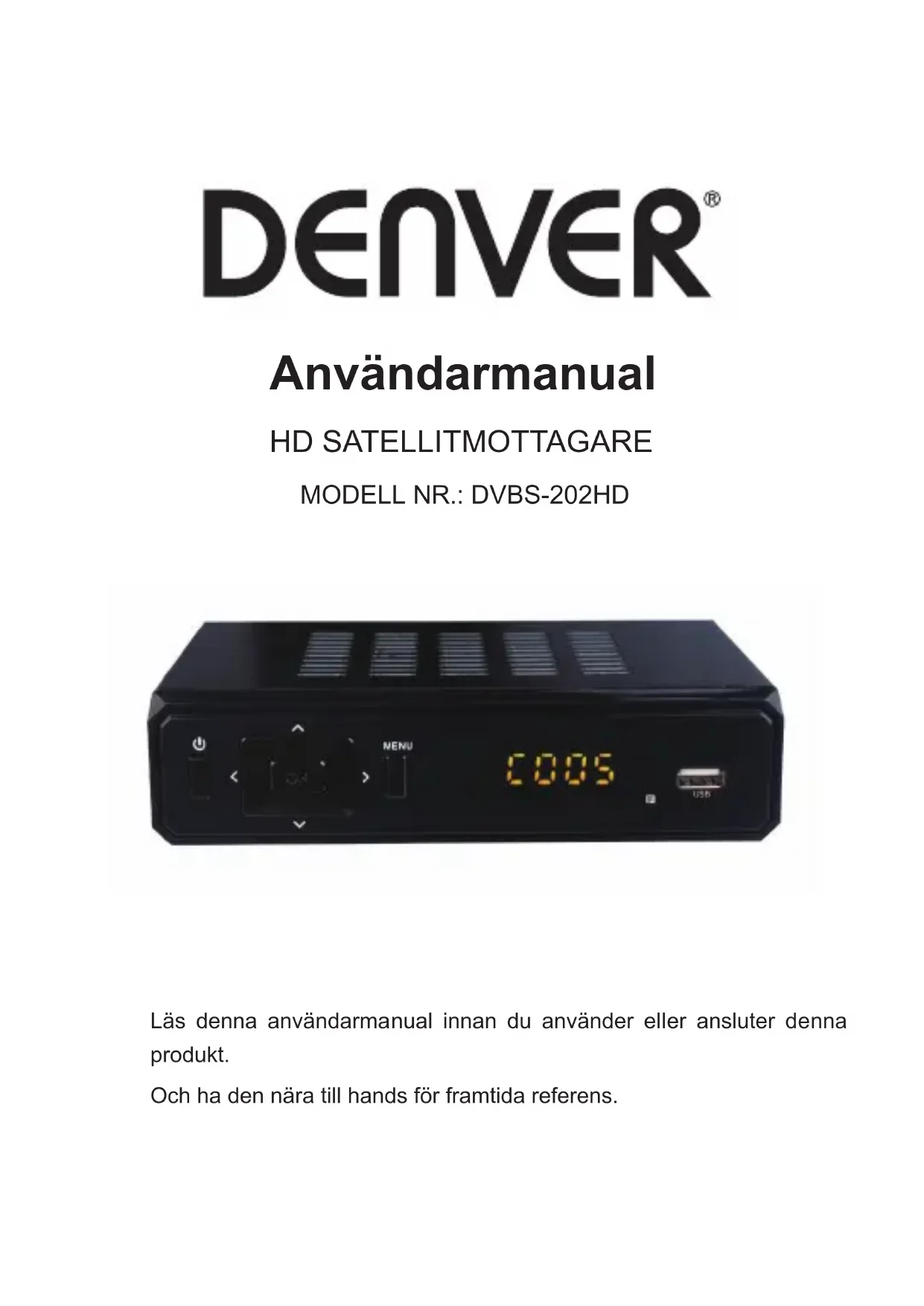

Läs denna användarmanual innan du använder eller ansluter denna produkt.

Och ha den nära till hands för framtida referens.

Användarmanual

Läs dessa försiktighetsåtgärder innan du använder denna enhet.

1. Skydd för nätsladd

För att undvika eventuella funktionsstörningar på enheten, och skydda dig mot elektriska stötar, brand eller personskada, observera följande.

• Håll stickkontakten i fast grepp när du ansluter eller kopplar bort nätsladden.
• Håll nätsladden borta från värmeanordningar.
• Placera aldrig något tungt föremål på nätsladden.
  • Försök inte att reparera nätsladden.
  • Gör aldrig några ändringar medan strömmen är påslagen.

2. Placering

Undvik att placera enheten i områden som i:

• Direkt solljus eller värmekamniner
• Hög temperatur (över 35°C) eller hög luftfuktighet (över 90%)
• Damm, då de inre delarna kan skadas allvarligt.

3. Perioder med icke-användning

När enheten inte används, stäng av den. När den inte används under en längre period, bör enheten kopplas från strömkällan.

4. Inga fingrar eller andra objekt inuti

• Beröring av inre delar på denna enhet är riskfyllt och kan orsaka allvarliga skador på enheten. Försök inte att plocka isär enheten.
  • För inte in några främmande föremål i den här enheten.

5. Håll den borta från vatten

- Håll enheten borta från blomvaser, badkar, handfat, etc. Om vätskor tränger in i enheten, kan allvarliga skador uppstå.

Användarmanual

INLEDNING

Denna användarmanual är ämnad att vägleda dig genom användningen av DVB-S2 FTA högdefinition digital marksänd mottagare.

Ett lösenord krävs när du ändrar avancerade alternativ i menyn. Standardlösenordet är "000000".

HUVUDFUNKTIONER OCH EGENSKAPER

1. Fullt DVB-S/DVB-S2/MPEG-2/MPEG-4/H.264 kompatibel
2. SCART/HDMI-utgång, USB 2.0
3. SCPC & MCPC-mottagare från C/Ku-band satelliter
4. DiSEqC 1.0/1.1/1.2/1.3(USALS) stöds
5. Stöd för Universal LNB, NIT sökning
6. DiSEqC1.0/DiSEqC1.2 och USALS protokoll
7. Elektronisk programguide (EPG), VBI Text-TV, Stöder upp till 64 satelliter
8. Upp till 2500 transpondrar, frekvensområde: 950-2150MHz
9. Automatisk/manuell programsökning, flera språk stöds
10. USB 2.0, Uppgradering av programvara, Multimedia uppspelning, Uppgradering av programvaran OTA
11. Överföringsläge: LDPC/BCH (DVB-S2) 8PSK/QPSK, DVB-S QPSK
12. Stöder upp till 5000 kanaler
13. Stöder fullt upp HD 1080P, HDMI 1.3

Användarmanual

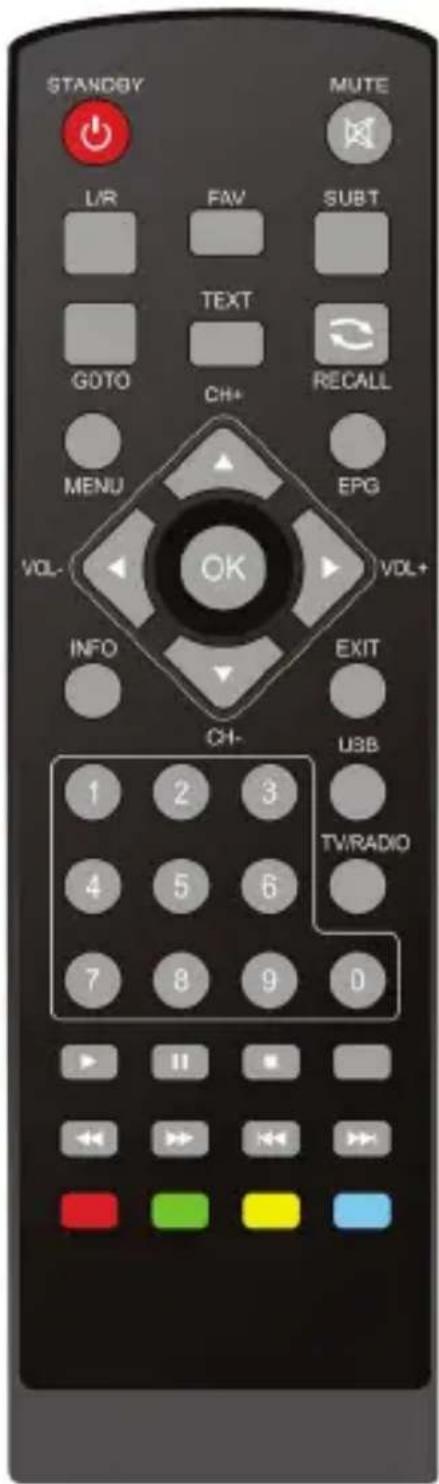

STANDBY: Slå på/av

Number Key: <0-9>

SUBT: Ange/avsluta menyn med undertext

EPG: Elektronisk programguide

Menu: Ange huvudmenyn

Pilknapp: Upp/Ner/Vänster/Höger

OK: Bekräfta val på användarmenyn eller snabbtangent för "SNABBVAL" i helskärm för spelning

VOL -/+: Volymjustering

TEXT: DVB-S2 text-TV

GOTO: Gå framåt eller bakåt under uppspelning av inspelad fil

USB: Spela upp föregående USB-media

INFO: Visa programinformation i helskärmsläge för spelning

Mute: Slå av/på röst.

Recall: Återgå till föregående meny

L/R: Ljudläge

EXIT: Gå tillbaka direkt till visning i helskärmsläge

CH+/CH-: Gå till nästa/föregående kanal.

FAV: Visa listan med favoriter

TV/RADIO: Växlar mellan TV- och radioläge

SPELA/PAUSA: Pausa/spela upp film som visas

Föreg: Föregående kapitel

NÄSTA: Nästa kapitel

Snabbspola bakåt: Spola tillbaka

Snabbspola framåt: Snabbspolning framåt

Färgknappar: Funktionstangenter i olika fönster.

STANDBY MUTE L/R FAV SUBT TEXT GOTO CH+ RECALL MENU EPG VOL- OK VOL+ INFO EXIT CH- USB 1 2 3 4 5 6 7 8 9 0 TV/RADIO

Användarmanual

FRONT- OCH BAKPANEL

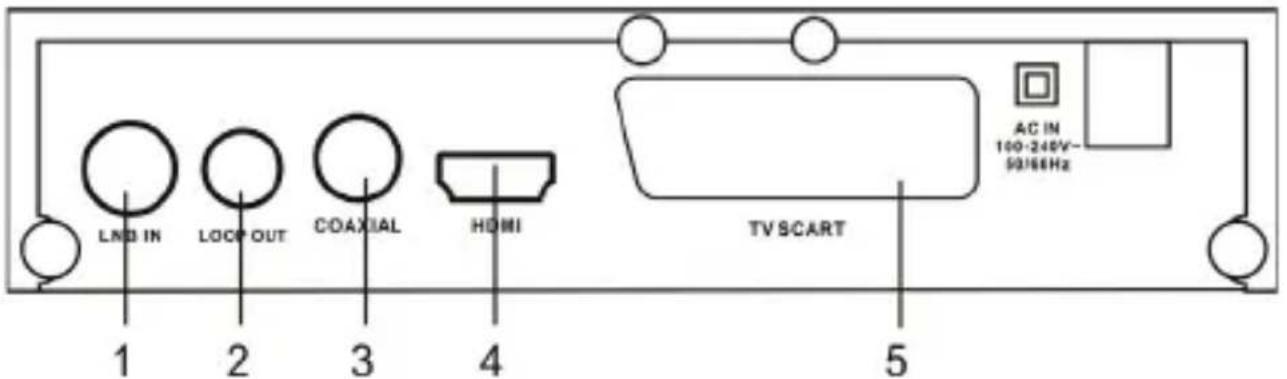

BAKRE PANEL

LNB IN 1 2 COAXIAL 3 4 HDMI TV SCART 5 AC IN 100-240V~ 50/66Hz

1. Anslut till satellitens antennkabel
2. SLINGA UT-modulator med CH11, för äldre TV.
3. Ansluten till TV-gränssnitt HDTV-utgång
4. Kompositvideo-utgång
5. Analog ljudutgång
6. Digital ljudutgång

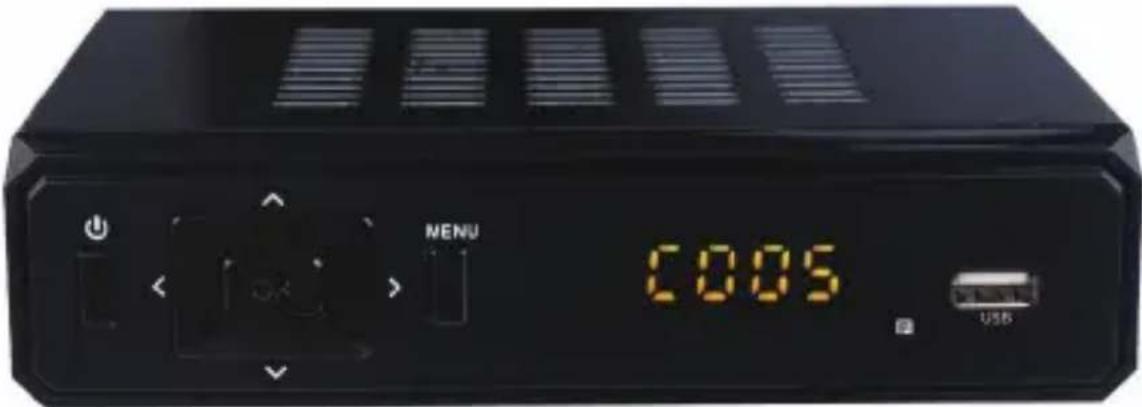

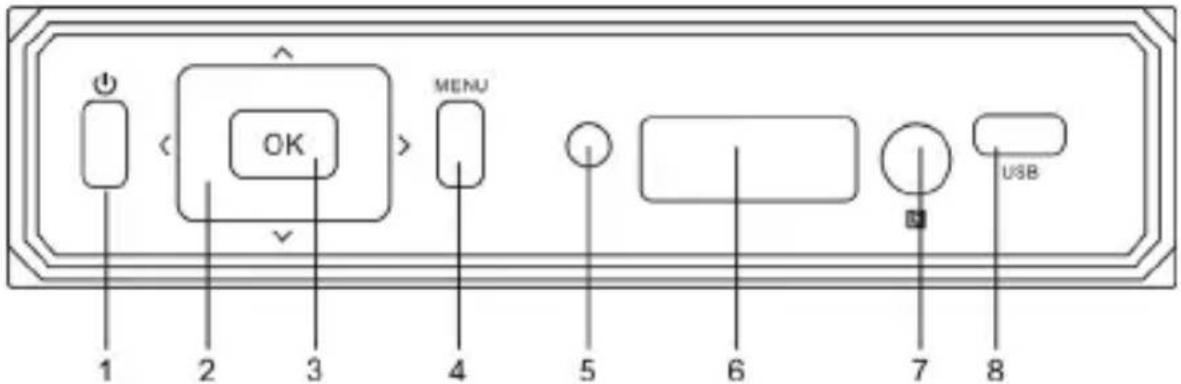

FRONTPANEL

OK MENU USB

1. Ström med PÅ / AV-knappen
2. Pilknapp (Kanal+/-, Volym +/-)
3. OK-knappen
4. MENU-knappen
5. Signallampa
6. LED-visningsskärm
7. Fjärrkontrollens signalgivare
8. USB-UTTAG

Användarmanual

INSTALLATION

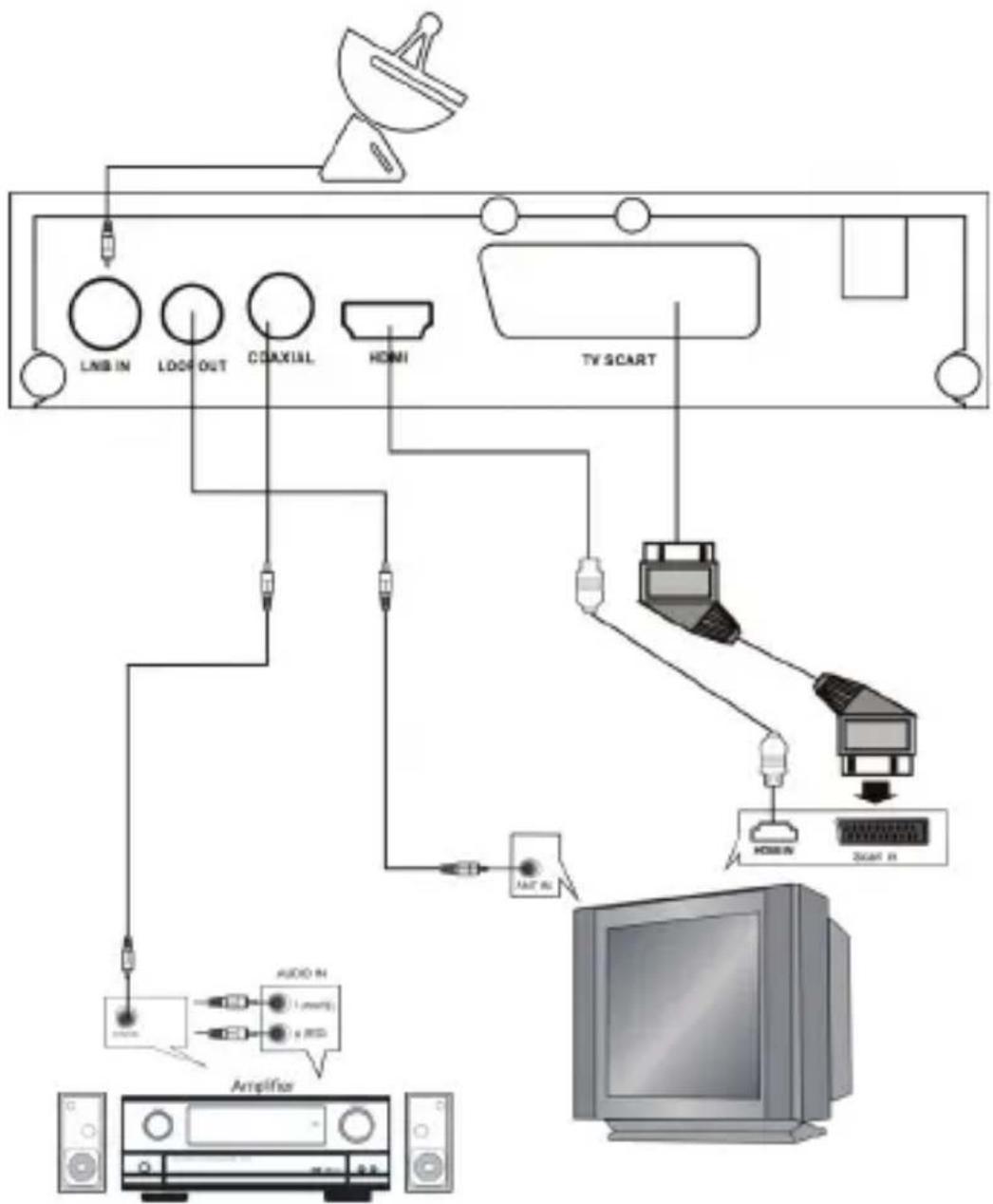

ANSLUTNING AV MOTTAGAREN

Innan du ansluter STB till TV-apparaten, se till att den är placerad på en plan och stabil yta. Nu när STB är i position, anslut den till din TV och annan kringutrustning. Se i nedanstående diagram och TV:ns användarmanual för anvisningar om kabelinstallation.

Anslut STB för att slå på TV-apparaten och STB innan du fortsätter till inställningsguiden.

Användarmanual

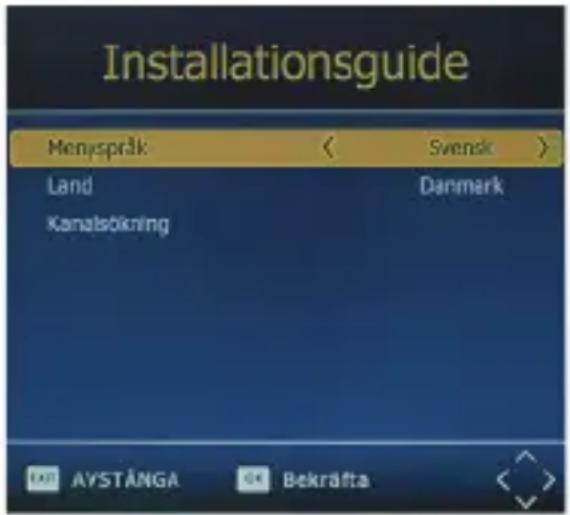

INSTALLATIONSGUIDE

Om du använder mottagaren för första gången eller om den återställs till fabriksinställningarna,

kommer installationsmenyn att visas på TV-skärmen. Följ hjälpinformationen som finns längst ned i fönstret att välja språkmeny och lämpligt land (region) och starta kanalsökning.

(1) [OSD Language] och tryck på knappen HÖGER/VÄNSTER för att välja språk.
(2) [Country] Tryck på knappen HÖGER/VÄNSTER för att välja land.
(3) [Channel Search] Tryck på HÖGER/VÄNSTER eller OK-knappen för att påbörja automatisk kanalsökning.

Installationsguide Menyspråk < Svensk > Land Danmark Kanalsökning

Om inga kanaler hittas under processen för kanalsökning, ska du kontrollera dina antennanslutningar och att antennen är i funktionsdugligt skick. När skanningen är klar, kommer mottagaren automatiskt spara skannade kanaler och visa den första kanalen i listan.

När du använder enheten, kan du komma åt sökmenyn KANAL för att utföra AUTO/MANUELL kanalsökning. Tryck på MENU-knappen på fjärrkontrollen och välj [Channel Search] genom att använda knapparna HÖGER/VÄNSTER.

Denna meny visar upp alternativ för att justera inställningar för Kanalsökning. Tryck på UPP/NED-knappen för att välja ett alternativ och tryck på HÖGER/VÄNSTER för att anpassa inställningarna. Tryck på EXIT för att avsluta menyn.

MENY

HUVUDMENY

De flesta funktioner finns i huvudmenyn. Följ hjälpinformationen för användning längst ned på menyn för att ändra alternativa preferenser. Ett lösenord krävs när du ändrar avancerade alternativ i menyn. Standardlösenordet är "000000".

Tryck på menyknappen på fjärrkontrollen; du kan då komma åt huvudmenyn. Det finns 7 objekt för installation. Använd VÄNSTER och HÖGER knappar för att navigera i menyn. Välj önskat alternativ och tryck på OK-knappen eller den HÖGER-knapp för att justera inställningarna. Tryck på EXIT-knappen för att lämna huvudmenyn.

Användarmanual

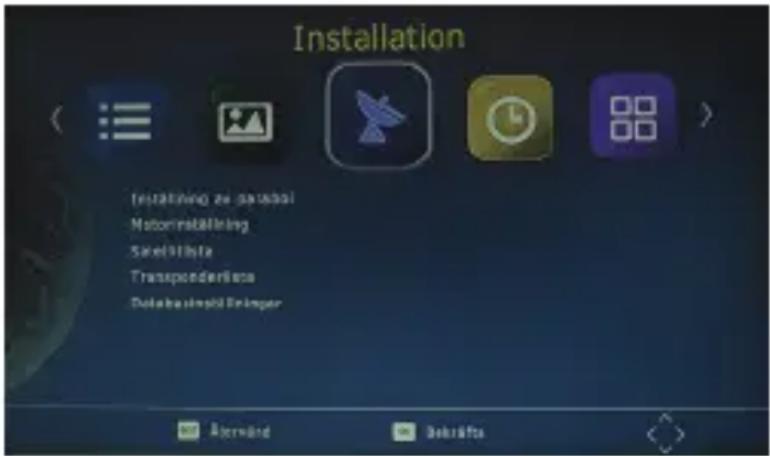

A. Installation

1. Inställning av parabol

I den här menyn kan du konfigurera detaljerade parametrar för valda satelliter, som LNB Typ, DiSEqC, 22K, motor och så vidare.

Satellit: Den kommer att lista satelliterna som valts i menyn 'Ställa in satellit'.

LNB: Bör matcha typvärdet för LNB som du använt, stöder 5150, 5170, 9750, 10600, 10750, 11300, 11475, 5150/5750, Universal(9750/10600), Universal F(9750/10750) och USER LNB som tillåter dig att definiera det själv.

Transponder: Den listar den befintliga TP listan och försöker låsa in signalen med de aktuella parametrarna.

DiSEqC 1.0: Om du använder DiSEqC 1.0 switcher, bör du ställa in den för att matcha din DiSEqC switcher. Det finns inga, 1/4, 2/4, 3/4, 4/4, ToneburstA och ToneburstB för ditt alternativ.

DiSEqC 1.1: Om du använder DiSEqC 1.1 switcher, bör du ställa in den för att matcha din DiSEqC switcher. Det finns inga, 1/16, 2/16, 16/16 som alternativ.

22K ton: Om du använder 22K switcher, bör du ställa in den för att matcha din 22K switcher. Det finns PÅ, AV och Inget som alternativ, när LNB-typ inte är av universaltyp, medan 22K Tone blir Auto när LNB-typ är inställd på Universal.

Polarisation: Vågrät eller lodrät.

Motor: Stöder både DiSEqC1.2 och USALS motor.

Unicable: Denna funktion används för vissa kunder, särskilt i Turkiet.

Det finns en tabell för att visa signalstyrkan och kvaliteten på den aktuella transponder för nuvarande satellit med aktuella parametrar.

(RÖD): Tryck på denna knapp för att direkt hoppa till menyn 'Hantering av transponder'.

(GRÖN): Tryck på denna knapp för att direkt hoppa till menyn 'Automatisk sökning'.

1. Motorinställning

2. Satellitlista

3. Transponderlista

4. Databasinställningar

a. Spara programlistan på USB-enheten

b. Återställ programlistan som sparats i USB-sticket till maskinen.

Användarmanual

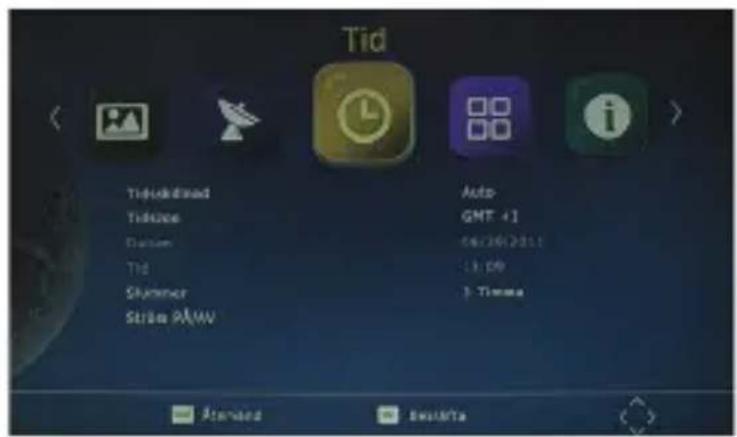

B. Tid och datum

1. Tidsskillnad

Välj auto (automatiskt) eller manual (manuell) för GMT-anpassning.

2. Tidszon

Välj tidszonanpassning när [Time Offset] är inställd på manuellt.

3. Datum

4. Tid och datum

5. Slummer

Välj önskad tid för funktionen Auto-avstängning (från 1 timme till 12 timmar eller ställ den på Av).

6. Ström PÅ/AV

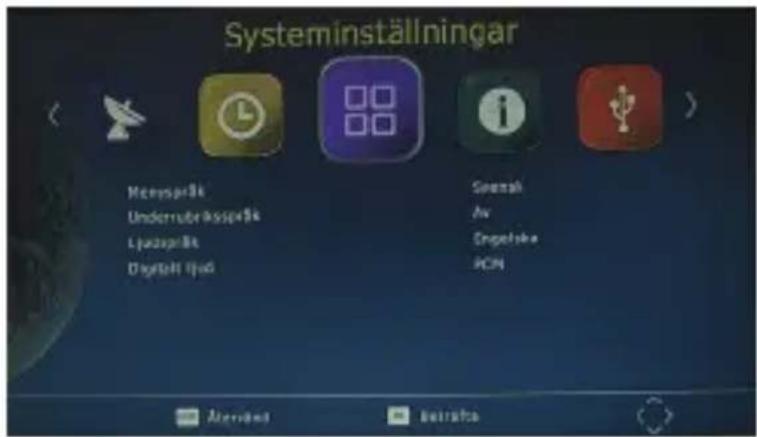

C. Systeminställningar

1. Menyspråk

Ändra språket PÅ visningsskärmen.

2. Underrubriksspråk

Välj språk för textremsa.

3. Ljudspråk

Om programmet har flera språk. Ange dina preferenser här.

4. Digitalt ljud

Systeminställningar Microsoft Undernote ksspäls Ljuspaik Digital Plus Sansk Av Coupetske ROM

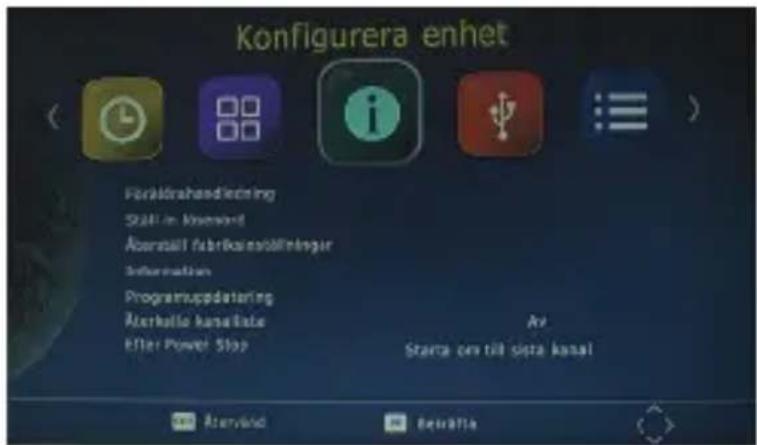

D. Konfigurera enhet

1. Föräldrahandledning

Alternativ för att ställa in åldersreferens börjar från 4 år till 18 år. För åtkomst till denna funktion behöver du en inmatningskod. Standardlösenordet är "000000". Denna funktion kan också inaktiveras genom att helt enkelt ställa in den på OFF.

Konfigurera enhet Forkträbraheadfierning Ställ in Monord Äberstall fabrikasaböllinger Information Programuppdeftering Äberkalle kansällate Efför Power Stop Av Starta os till sieta kanal

2. Ställ in lösenord

Den tillåter dig att ändra standardlösenordet, som är "000000".

3. Återställ fabriksinställningar

Användarmanual

Den tillåter dig att återställa enheten till dess fabriksinställningar. Du kommer att behöva ange ditt lösenord "000000". Tryck på "OK"-knappen en gång.

OBS! Den här funktionen tar bort alla sparade kanaler och personliga inställningar.

4. Information

USB-porten används också för att utföra en programvaruuppdatering

KOPIERA FILEN MED PROGRAMVARUPPDATERING FRÅN DIN DATOR TILL EN USB-FLASHMINNE

1. När du vill uppgradera enheten via USB, anslut den USB-kompatibla enheten till datorn och säkerhetskopiera alla data från USB-enheten. Högerklicka på USB-enheten och välj Formatera objekt. Formatera USB-enheten som FAT32 filsystem.

OBS! När du vill utföra en programvaruuppdatering för mottagaren se till att USB-flashminnet eller den portabla hårddisken är i FAT32 filsystemformat. USB-porten för programuppdateringar är inte kompatibel med USB-flashminnen eller bärbara hårddiskar i NTFS, FAT16 eller U3 PRO -filsystemformat.

1. Tryck på MENU-knappen, flytta till höger för att ange SYSTEM SET UP (INSTÄLLNING AV SYSTEM), flytta ner för att ange SOFTWARE UPDATE (PROGRAMVARUUPPDATERING). Tryck på ENTER och ange USB-enhet. Välj sedan uppdatera filnamn.

OBS! Ta inte bort USB-enheten från mottagaren eller stäng av mottagaren under uppgraderingsprocessen. Detta kan skada mottagaren.

6. Återkalla kanallista

7. After Power Stop

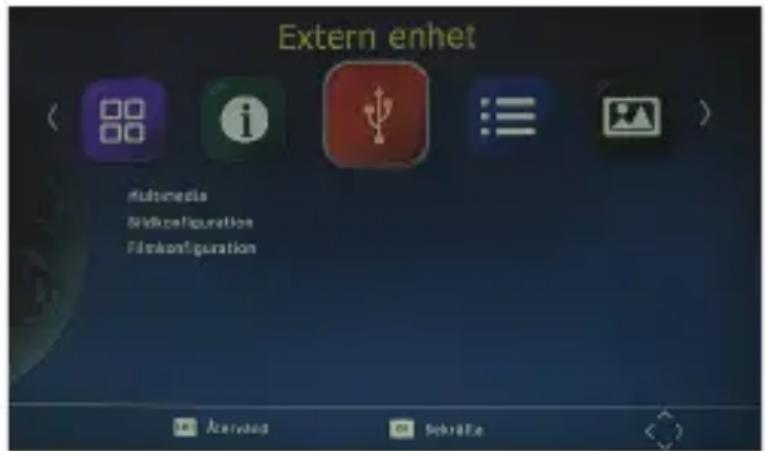

E. Extern enhet

1. Multimedia

Medan du är TV-läget, tryck på "USB" -knappen för åtkomst till Multimedia-menyn. Menyn innehåller 4 olika ikoner: Musik, Foto, Film och Skivor.

Extern enhet < 00 00 i 3/4 ≡ > Submedia Mid配置 FileConfiguration Javasa SchraFe

Uppspelning av musik: Välj ikonen "MUSIC", och flytta markören för att ange sökvägen till önskad ljudfil. Tryck på OK-knappen för att spela upp den markerade ljudfilen.

Användarmanual

Fotovisning: Välj ikonen PHOTO, och ange sökvägen till de önskade filer med foton. Tryck på OK-knappen för att visa önskade filer med foton.

Spela upp film: Välj ikonen MOVIE, och flytta markören för att välja sökväg av önskade videofiler. Tryck på OK-knappen för att spela upp de önskade videofilerna.

Uppspelning av skivor: Markera ikonen för skivor. Välj den inspelade filen som du vill spela upp, tryck OK för att börja uppspelningen. Tryck på RECALL-knappen för att flytta upp till nästa mapp. Tryck på Röd-knapp för att växla mellan läget förhandsgranskning och helskärmsläge. Använd GUL-knapp för att ta bort filen du inte vill ha. Tryck på GRÖN-knapp för att byta önskat namn på den inspelade filen.

Du kan justera bildtiden, bildläge och bildkvot.

3. Filmkonfiguration

Du kan ställa in bildkvot, specifik undertext, undertext i bakgrunden och fontfärg för undertext.

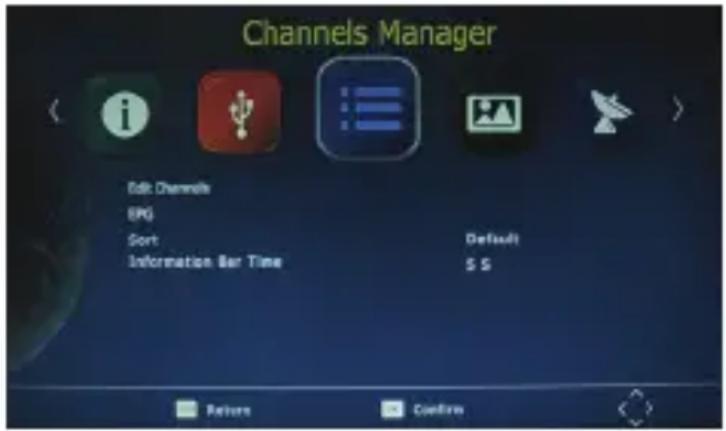

F. Kanalhanterare

1. Redigera kanaler

När du vill redigera kanaler (läsa, hoppa över, favorit, flytta eller ta bort ett program), måste du ange ett lösenord. Ange det förinställda lösenordet "000000". Adminlösenordet för att läsa upp enheten är '888888'.

Channels Manager Edit Channels EPG Sort Default Information Bar Time $ S Return Confirm

2. EPG

EPG är en on-screen TV-guide som visar schemalagda program, sju dagar i förväg för varje inställd kanal. Tryck på EPG-knappen på fjärrkontrollen för att få tillgång till den elektroniska programguiden.

3. Sortera

Obs: det är viktigt att inaktivera LCN-funktionen medan du sorterar kanalernas positioner.

Funktionen "Sortering" tillåter dog att sortera kanaler med olika metoder:

Av LCN: Detta kommer att sortera kanalerna i stigande ordning.

Efter servicenamn: Detta kommer att sortera kanalerna i alfabetisk ordning.

Enligt service-ID: Detta kommer att sortera kanalerna efter Service -ID.

Av ONID: Detta kommer att sortera kanalerna enligt ONID.

Användarmanual

4. Tidsstapel

Tryck på tidsstapeln för att ändra visningstiden för information vid kanalbyten.

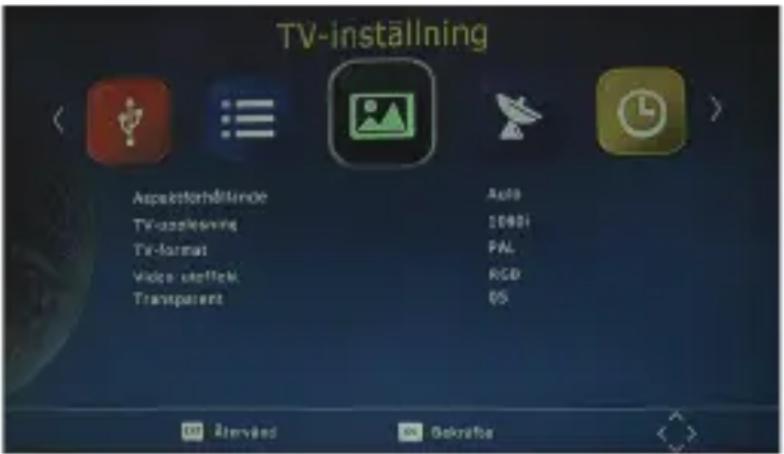

G. TV-inställning

1. Bildkvot

Bildkvoten för videoon kan vara 4:3 (även kallad anamorfisk bild) eller 16:9 (även under beteckningen som bredbilds-TV). Normalt bör bildkvoten som standard definition för video vara 4:3 och hög definition video som är 16:9. För att få utsökt

TV-inställning Aspekterhälende Audio TV-Tezlesing 10001 TV-format PAL Video installed RGB Transparent OS © Alvived © Sekraße

kvalitet på TV-apparaten, tryck på MENU-knappen för att öppna menyn, och välj inställningsmenyn för bildkvot för att ange lämplig bildkvot. Skärmdumpen av fönstret med bildkvot visas i bild nedan.

2. TV-upplösning

Du kan välja olika upplösningar för din TV-apparat: 576i, 576p, 720p, 1080i, 1080p.

3. TV-format

TV-format: PAL/NTSC

4. Video-uteffekt

CVBS, RGB.

5. Transparent

Tryck på transparent för ändra bakgrunden i menyn.

Daglig användning

INFO. KNAPP

Tryck på "INFO"-knappen för att visa text med information, medan du tittar på TV programmets informationsbanner:

L/R-KNAPP

Vissa program kan ha flera ljudspråk och denna ljudsändning kan ligga i ett annat ljudläge, som stereo, vänster eller höger. Alla tillgängliga ljudspråk kommer att visas i fönstret med ljudspår när du trycker på knappen L/R (V/H). Skärmdumpen visar detta nedan. Om ingen ljudutgång finns när du har valt ljudspråk. Det anger att det inte finns något ljud på det aktuella ljudläget. Du måste välja föregående ljudläge.

Användarmanual

SUBT KEY

Vissa program har flerspråkig textinformation. Alla tillgängliga textade språk visas i fönstret fönstret med information om undertext, när du trycker på SUBT-knappen. Skärmdumpen visar detta nedan. Följ hjälpinformationen i fönstret undertext för att välja önskad undertext.

PREV/NEXT KEY OCH F.R./F.F. KNAPP

PREV/NEXT-knappen och F.R./F.F.-knappen kan användas under uppspelning multimedia-program från din externa USB-enhet. Tryck på PRE/NEXT-knappen för att gå till föregående/nästa program och F.R./F.F.-knappen för att snabbspola framåt eller bakåt under uppspelning.

EPG

Tryck på EPG-knappen för att visa den elektroniska programguiden på skärmen.

Detta visar en 7-dagars elektronisk programguide for all programs som sänds från alla programföretag.

TV-KANALLISTA OCH RADIOKANALLISTA

Tryck på OK-knappen för att visa alla TV-kanaler och radiokanaler. Följ hjälpinformationen längst ned i fönstret för att välja önskad kanal.

FAVORITKANAL

Ställa in favoritkanaler för TV eller Radio:

Du kan lägga till önskade kanaler på listan med favoritkanaler. Tryck på den menyknappen för åtkomst till menyn för programredigering. Alternativet med favoritkanal gör att du kan klassificera kanaler efter olika genrer: Filmer/nyheter/sport/musik. Tryck på "FAV" eller "OK"-knappen för att bekräfta ditt val. En hjärtformad symbol visas bredvid kanalen som bekräftar ditt val.

Inaktivera favorit-TV- eller radiokanaler:

Tryck på den menyknappen för åtkomst till menyn för programredigering. Listan med favoritkanaler visas. Markera önskad kanal som ska inaktiveras. Tryck på "FAV" -knappen, välj alternativet "Inaktivera" och tryck på "FAV" eller "OK"-knappen för att avbryta. Tryck på "Exit"-knappen för att lämna menyn.

Användarmanual

Visa favoritkanal:

I normal visningsläge, tryck på "FAV"-knappen för få tillgång till menyn med din favoritkanal. Tryck på knappen VÄNSTER eller HÖGER på fjärrkontrollen för åtkomst till klassificerade undermenyer (Filmer/nyheter/sport/musik). Tryck på UPP eller NER -knapparna för att bläddra igenom dina favoritkanaler. Tryck på "OK"-knappen för att välja din favoritkanal.

Ta bort ett TV- eller RADIOPROGRAM:

Tryck på den menyknappen för åtkomst till menyn för programredigering. Markera programmet du önskar ta bort och tryck på "BLÅ" -knappen på fjärrkontrollen. Ett vamingsmeddelande visas på TV-skärmen. Tryck på "OK"-knappen för att bekräfta borttagning av kanalen. Upprepa proceduren ovan för att ta bort ytterligare kanaler.

Hoppa över TV eller RADIO-kanalen:

Tryck på den menyknappen för åtkomst till menyn för programredigering. Välj den kanal du vill "Hoppa över" och tryck på "GRÖN"-knapp på fjärrkontrollen. En symbol för hoppa över visas. Nu är kanalen markerad som SKIP (HOPPA ÖVER). När du vill spara inställningarna och lämna menyn, tryck på "Exit"-knappen.

Flytta ett TV eller RADIO-program:

Tryck på den menyknappen för åtkomst till menyn för programredigering. Markera önskad kanal som du vill flytta och tryck på "RÖD"-knapp på fjärrkontrollen. En symbol "FLYTTA" visas på TV-skärmen. Tryck på UPP eller NER knapparna för att flytta kanalen till önskad position. Tryck på "OK"-knappen för att bekräfta ditt val. Upprepa ovanstående förfarande om du vill flytta ytterligare kanaler.

WARNING:

När du vill använda USB för funktionen mediauppspelning, omedelbar inspelningsfunktion, TV programguide, timerfunktionen för inspelning, TIMESHIFT-funktionen, funktionen för uppspelning av inspelade program och funktionen multimediaspelare, är det är nödvändigt att ansluta en extern enhet t.ex ett USB-flashminne eller en extern hårddisk till USB-porten. Den maximala kapaciteten som hårddisken stöds av STB är upp till 500GB. Den stöder FAT32 och NTFS filformat.

Användarmanual

1) Multimediaspelare

MENYN + multimedia kan du nu välja att visa bilder, spela mp3-filer och visa filmfiler via multimediaspelare/filer som stöds beskrivs nedan.

NTFS, FAT32 och FAT16 filsystem stöds.

spelare Filformat som	stöds
Foto JPEG, BMP, PNG
musik	mp3 aac-format
film	Avi, mpg, dat, vob, mkv, mjpeg

2) Formatera bärbar hårddisk

En funktion för hårddiskformatering medföljer också. Formatering av en hårddisk kommer att permanent ta bort alla data på hårddisken. Det rekommenderas att du säkerhetskopierar alla data innan du formaterar hårddisken.

Felsökning

Tabellen nedan består av en lista över vanliga problem som kan uppstå med din mottagare.

Fel Möjlig orsak
Ström på, men ingenting visas på skärmen	Enheten är inte påslagen	Se till att stickkontakten är ansluten till vägguttaget och knappen på
Ingen TV-bild och enheten visar “INGEN signal”	Antennen är inte korrekt ansluten eller du har dålig mottagning	Prata med din lokala TV-och antenntekniker om mottagningsproblem i ditt område och om en ny antenn skulle hjälpa dig
Mottagning av digital-TV, men saknas vissa kanaler	Antennen är inte korrekt ansluten eller du har dålig mottagning	Prata med din lokala TV-och antenntekniker om mottagningsproblem i ditt område och om en ny antenn skulle hjälpa dig
Fjärrkontrollen fungerar inte	Batterierna är slut eller det är störningar	Prata med din lokala TV-och antenntekniker om mottagningsproblem i ditt område och om en ny antenn skulle hjälpa dig

Användarmanual

SPECIFICATIONER

AVSNITT OBJEKT BESKRIVNING
DVB-S/S2 TUNER	Ingångsfrekvens:	950~2150MHz
	Frekvens slinga ut:	950~2150 MHz
	Ingångsnivå:	-80~-20dBm
	Igående impedans	75Ω
AVKODNING AV KANAL	Demodulering QPSK, 8PSK
	FEC-läge	DVB-S: 1/2, 2/3, 3/4, 5/6. 7/8
		DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (QPSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK)
	Symbolhastighet	DVB-S: 2.0~45 MS/s
	Demodulering	QPSK, 8PSK, DVB-S2: 10-30 Mb/s (QPSK), 10-31Mb/s (8PSK)
DEMULTIPLEXER	Standard	ISO/IEC 13818-1
	Ingång max bitström hastighet	100Mbps(Seriell)/12,5MBps(Parallell)
VIDEOAVKODNING	Standard	ISO/IEC 13818-2, MPEG-2 MP@ML, MPEG-4 AVC (MP L4.1)
	Bildkvot	4:3, 16:9
	Videoformat	PAL-B/NTSC-M/PAL-N/PAL-M
	Videouplösning 1080P, 1080I, 720P, 480P/576P, 480i/576i SD kompatibla
LJUDAVKODNING	Standard	ISO/IEC 13818-3
	Avkodning	MPEG-1 Layer I och II, MPEG-2, MPEG-4 AAC
	Utgångsläge	LPCM, RAW
	Samplingsfrekvens	32, 44,1, 48KHz
	Volymnivå	24 nivåer
AV-UTGÅNG	Videodämpning	CCIR REC.405-1, 625LINES
	Videobandbredd 5,5MHz
	Video utgångsimpedans	75Ω

Användarmanual

	Videoutgångsnivå	1.0Vp-p
	Uttag för audio Stereo
	Ljudutgångens frekvens	20Hz~20KHz
	Ljudutgångsimpedans	Låg
	Ljudutgångsnivå	A 1.0Vrms ± 2dB till 10K.
ANDRAS	Ineffekt specifikationer	AC100-240V~50/60Hz. Max.8W

Användarmanual

MED ENSAMRÄTT, UPPHOVSRÄTT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Elektrisk och elektronisk utrustning och tillhörande batterier innehåller material, komponenter och ämnen som kan vara skadliga för hälsan och miljön om avfallet (kasserad elektrisk och elektronisk utrustning och batterier) inte hanteras korrekt.

Elektrisk och elektronisk utrustning och batterier är märkta med en symbol i form av en överstruken soptunna (syns nedan). Denna symbol visar att elektrisk och elektronisk utrustning och batterier inte bör slängas tillsammans med annat hushållsavfall, utan ska istället slängas separat.

Som slutanvändare är det viktigt att du lämnar in dina använda batterier i en för ändamålet avsedd facilitet. På det viset säkerställer du att batterierna återvinns lagenligt och att de inte skadar miljön.

Alla kommuner har etablerat uppsamlingsställen där elektrisk och elektronisk utrustning och batterier antingen kan lämnas in kostnadsfritt i återvinningsstationer eller hämtas från hushållen. Vidare information finns att tillgå hos din kommuns tekniska förvaltning.

Importör:

DENVER ELECTRONICS A/S

Omega 5A, Soeften,

DK-8382 Hinnerup,

Denmark

www.facebook.com/denverelectronics

DENVER®

Käyttöopas

HD-SATELLIITTIVASTAANOTIN

MALLINRO: DVBS-202HD

MENU C005 USB
