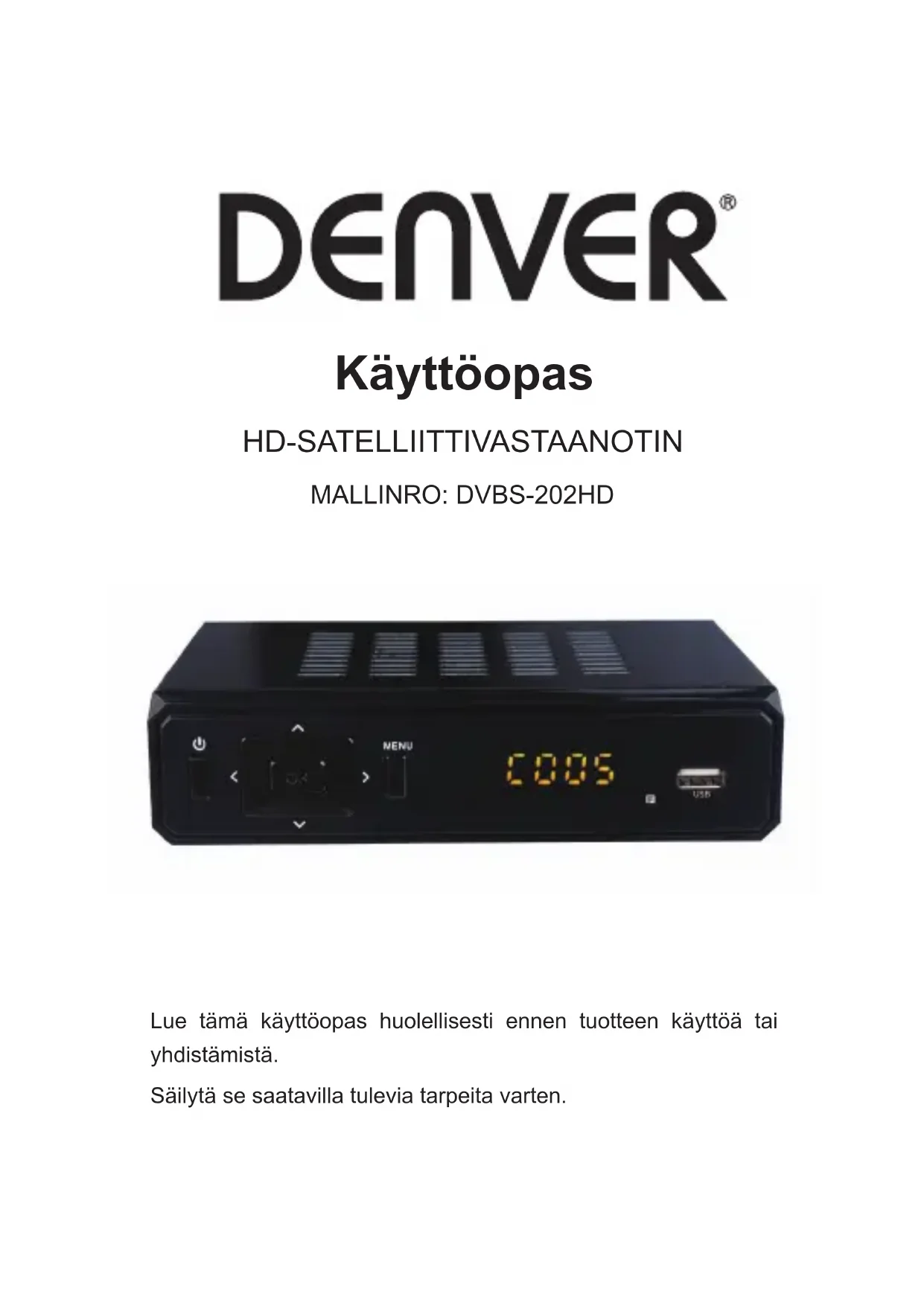

KÄYTTÖOHJE DVBS202HD DENVER

Lue tämä käyttöopas huolellisesti ennen tuotteen käyttöä tai yhdistämistä.

Säilytä se saatavilla tulevia tarpeita varten.

Käyttöopas

Varotoimet

Lue nämä varotoimet ennen laitteen käyttämistä.

1. Virtajohdon suojaaminen

Noudata seuraavassa esitettyjä ohjeita laitteen toimintahäiriöiden, sähköiskujen, tulipalojen ja henkilövahinkojen välttämiseksi.

• Pidä pistokkeesta kunnolla kiinni, kun yhdistät sen vaihtovirtaliitäntään tai irrotat siitä.
• Pidä vaihtovirtajohto etäällä kuumista laitteista.
• Älä koskaan laita raskasta esinettä vaihtovirtajohdon päälle.
• Älä yritä korjata vaihtovirtajohtoa millään tavalla.
• Älä koskaan tee tai muuta liitäntöjä virran ollessa kytkettynä.

2. Sijoittaminen

Vältä laitteen sijoittamista:

• Suoraan auringonpaisteseen tai lähelle lämmittimiä
• Korkeaan lämpötilaan (yli 35 °C) tai hyvin kosteaan paikkaan (yli 90 %)
  • Pölyiseen paikkaan, koska sisäiset osat voivat vaurioitua pahasti.

3. Käyttämättömät jaksot

Jos laitetta ei käytetä pitkään aikaan, kytke se pois päältä. Jos laite jätetään käyttämättömäksi pitkäksi ajaksi, laite pitää irrottaa virtalähteestä.

4. Älä laita sormia tai mitään esineitä laitteen sisään

• Laitteen sisäisten osien koskettaminen on vaarallista, ja se saattaa aiheuttaa vaurioita laitteelle. Älä yritä purkaa laitetta.
• Älä työnnä mitään vieraita esineitä laitteeseen.

5. Pidä etäällä vedestä

- Pidä laite etäällä kukkamaljakoista, ammeista, altaista jne. Nesteiden roiskuminen laitteeseen voi aiheuttaa vakavia vaurioita.

Käyttöopas

ESITTELY

Tämän käyttöoppaan tarkoituksena on antaa ohjeita DVB-S2 FTA maanpäällisen digitaalisen teräväpiirtovastaanottimen käyttämiseen.

Valikon lisäasetusten muuttaminen vaatii salasanan. Oletussalasana on "000000".

1. Täysin DVB-S-/DVB-S2-/MPEG-2-/MPEG-4-/H.264-yhteensopiva
2. SCART-/HDMI-ulostulo, USB 2.0
3. SCPC ja MCPC vastaanotettavissa C-/Ku-kaistan satelliiteista
4. DiSEqC 1.0/1.1/1.2/1.3(USALS) ovat tuettuja
5. Universal LNB, NIT-haun tuki
6. DiSEqC1.0-/DiSEqC1.2- ja USALS-protokolla
7. Elektroninen ohjelmaopas (EPG), VBI-tekstitelevisio, tukee jopa 64 satelliittia
8. Jopa 2 500 transponderia, taajuusalue: 950–2150 MHz
9. Automaattinen/manuaalinen ohjelmien haku, monikielituki
10. USB 2.0, ohjelmistopäivitys, multmediatoisto, OTA-ohjelmistopäivitys
11. Lähetystila: LDPC/BCH (DVB-S2) 8PSK/QPSK, DVB-S QPSK
12. Tukee jopa 5 000 kanavaa
13. Tukee jopa Full HD 1080P-, HDMI 1.3 -formaattia

Käyttöopas

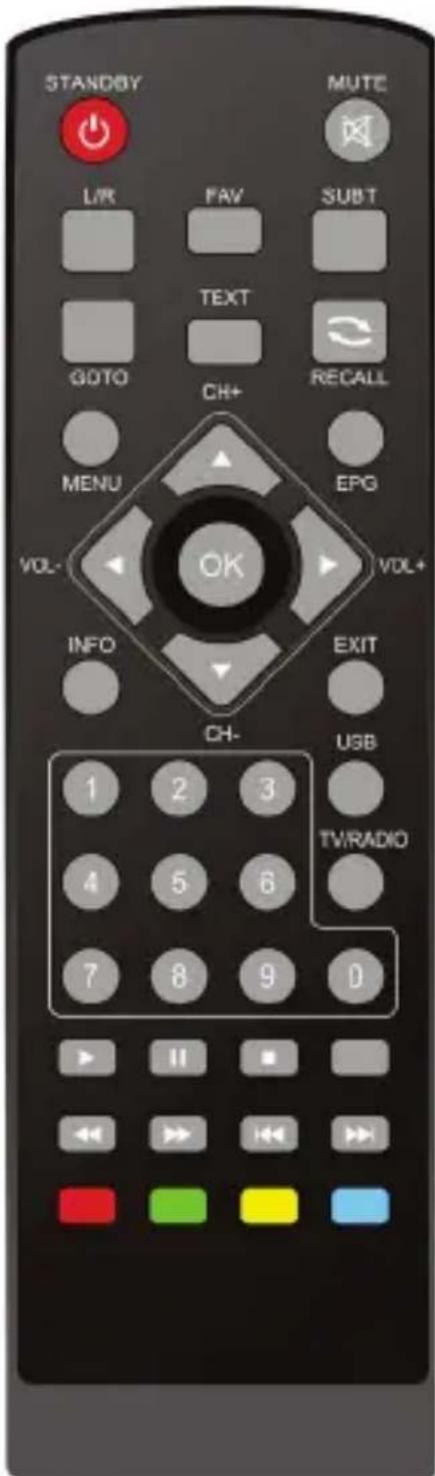

STANDBY: Kytke päälle/pois päältä

Number Key: <0-9>

SUBT: Siirry tekstitysvalikkoon/poistu tekstitysvalikosta

EPG: Elektroninen ohjelmaopas

Menu: Siirry päävalikkoon

Suuntanäppäimet: Ylös/alas/vasemmalle/oikealle

OK: Vahvistaa valinnan käyttövalikossa tai "PIKAVALIKON" pikanäppäimen koko näytön tilassa

VOL -/+: Äänenvoimakkuuden säätäminen

TEXT: DVB-S2-tekstitelevisio

GOTO: Selaa eteenpäin tai taaksepäin tallennetun tiedoston toiston aikana

USB: Toistaa edellisen USB-median

INFO: Näyttää ohjelmatiedot koko näytön tilassa

Mute: Kytkee äänen pois päältä/päälle.

Recall: Palaa edellisen valikkoon

L/R: Äänitilan käyttäminen

EXIT: Palaa suoraan koko näytön tilaan

CH+/CH-: Siirry seuraavaan/edelliseen kanavaan.

FAV: Näytä suosikkien luettelo

TV/RADIO: Vaihda TV- ja radiotilan välillä

TOISTO/TAUKO: Tauko/toisto elokuvien toiston aikana

Pysäytä: Pysäyttää elokuvan toiston

PREV: Edellinen jakso

NEXT: Seuraava jakso

FR: Taaksepäin

FF: Pikakelaus eteenpäin

Värilliset näppäimet: Toimintonäppäimiä eri ikkunoissa.

STANDBY MUTE L/R FAV SUBT TEXT GOTO CH+ RECALL MENU EPG VOL- OK VOL+ INFO EXIT CH- USB 1 2 3 4 5 6 7 8 9 0 TV/RADIO

Käyttöopas

ETU- JA TAKAPANEELI

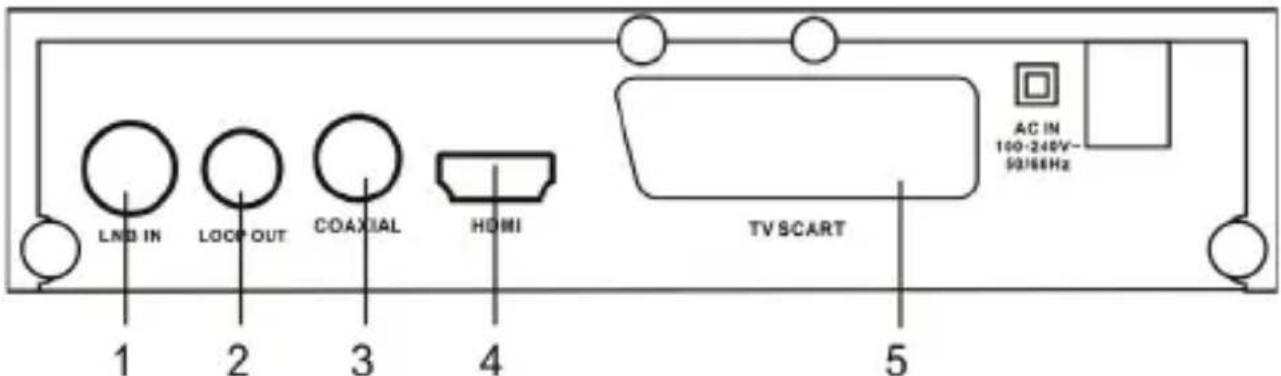

TAKAPANEELI

LND IN LOCK OUT COAXIAL HDMI TV SCART AC IN 100-240V~ 50/66Hz 1 2 3 4 5

1. Satelliittiantennin johdon liitäntä
2. LOOP OUT -modulaattori, jossa CH11 vanhoihin televisioihin.
3. Yhdistäminen TV HDTV -liitäntään
4. Komposiittivideolähtö
5. Analoginen äänen ulostulo
6. Digitaalinen äänen ulostulo

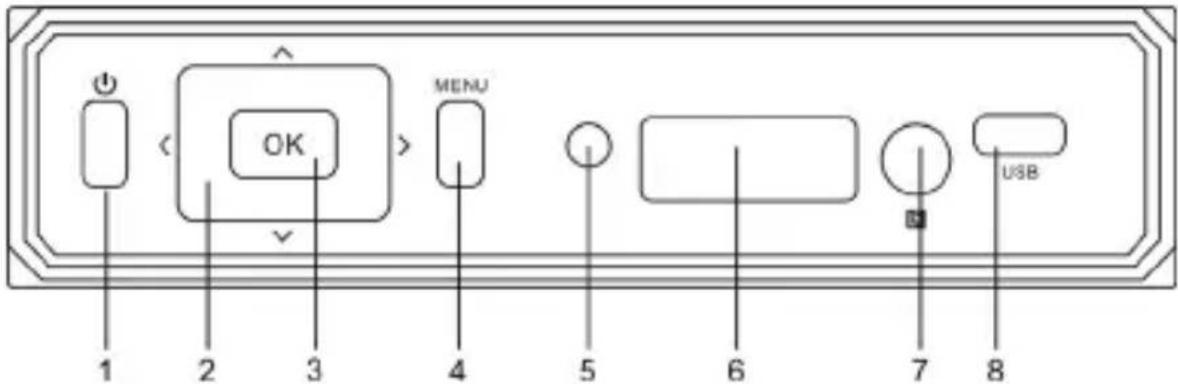

ETUPANEELI

OK MENU USB

1. Virta päälle/pois päältä
2. Suuntapainike (kanava +/-, äänenvoimakkuus +/-)
3. OK-painike
4. MENU- painike
5. Toiminnan merkkivalo
6. LED-näyttöikkuna
7. Kaukosäätimen signaalianturi
8. USB-liitäntä

Käyttöopas

ASENNUS

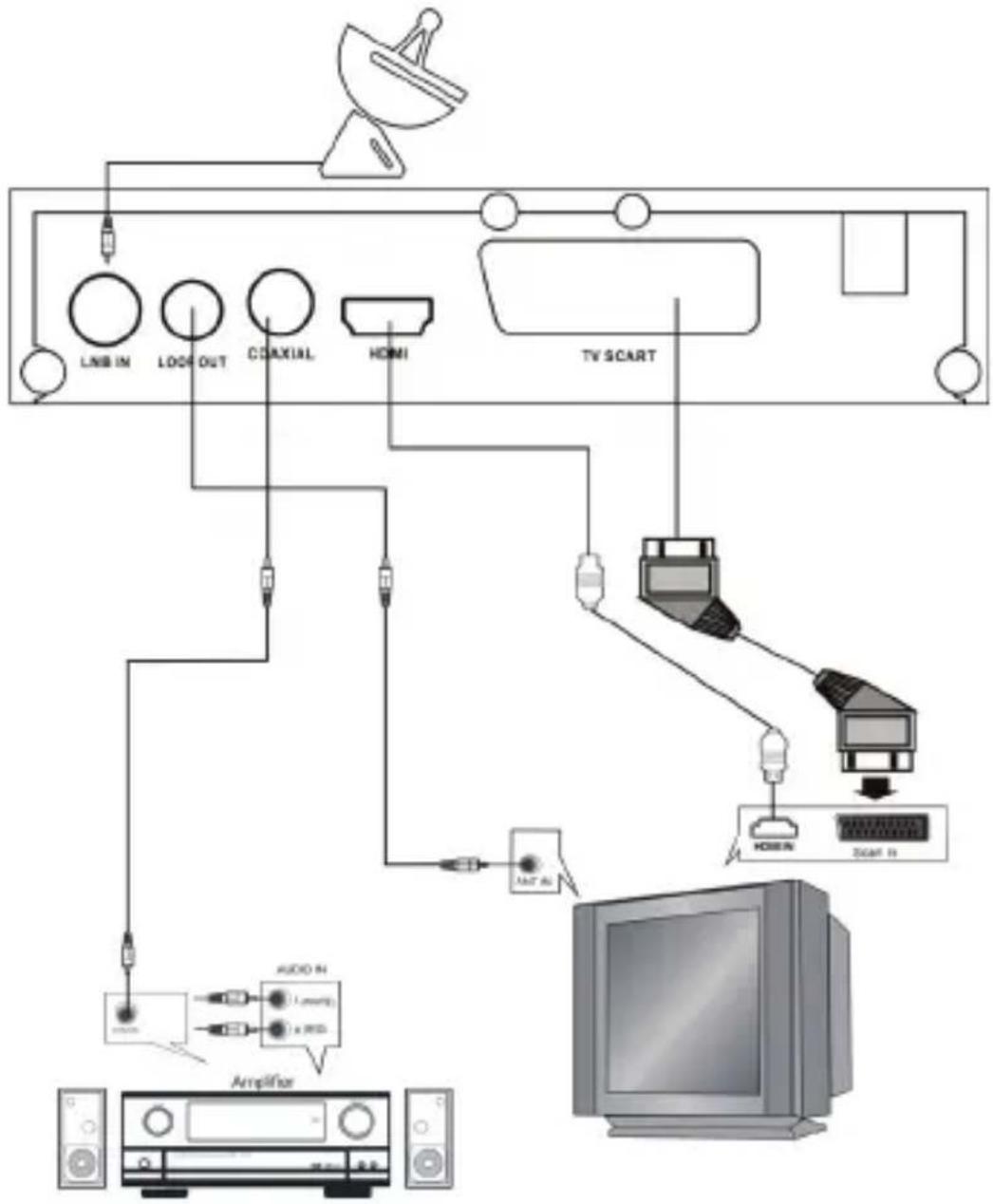

VASTAANOTTIMEN YHDISTÄMINEN

Ennen kuin yhdistät satelliittivastaanottimen televisioon, varmista, että se on asetettu tasaiselle ja vakaalle pinnalle. Kun satelliittivastaanotin on paikoillaan, yhdistä se televisioon ja muihin oheislaitteisiin. Katso johdon asennusohjeet alla olevasta kaaviosta ja television käyttöohjeesta.

Yhdistä satelliittivastaanotin television virtaliitäntään ja vastaanottimen virtaliitäntään ennen kuin jatkat alkuasetusohjeisiin.

Käyttöopas

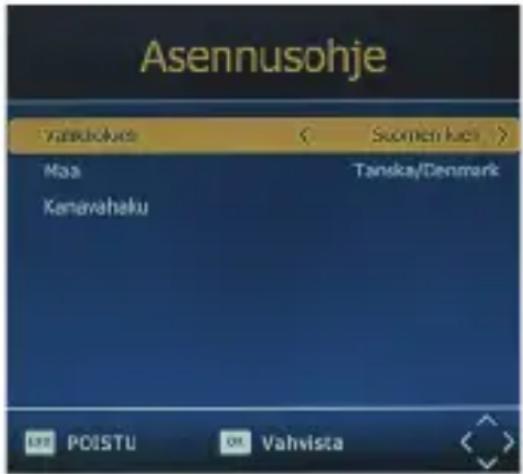

ASENNUSOHJE

Jos käytät vastaanotinta ensimmäistä kertaa tai olet palauttanut tehdasasetukset, TV-ruutuun tulee asennuksen ohjevalikko. Noudata ikkunan alareunassa olevia ohjeita ja valitse haluamasi valikkokieli ja maa (alue) sekä käynnistä kanavahaku.

(1) [OSD-kieli] Valitse kieli painamalla OIKEALLE/VASEMMALLE näppäintä.
(2) [Maa] Valitse asuinmaasi painamalla OIKEALLE/VASEMMALLE näppäintä.
(3) [Kanavahaku] Aloita automaattinen kanavahaku painamalla OIKEALLE/VASEMMALLE tai OK.

Asennusohje Vahvukoku Maa Kanavahaku Skomien kuci Tanska/Denmark POISTU Vahvista

Jos yhtään kanavaa ei löydy kanavahaun aikana, tarkasta antenniliitäntä ja antennin toimintakunto. Kun haku on suoritettu, vastaanotin tallentaa löytyneet kanavat automaattisesti ja näyttää luettelon ensimmäisen kanavan.

Pääset KANAVA-hakuvalikkoon laitteen käytön aikana ja voit tehdä AUTOMAATTISEN/MANUAALISEN kanavahaun. Paina kaukosäätimen MENU-näppäintä ja valitse [Kanavahaku] käyttämällä OIKEALLE/VASEMMALLE näppäintä.

Valikossa on vaihtoehtoja kanavahaun asetusten muuttamiseen. Valitse vaihtoehto painamalla YLÖS/ALAS ja muuta asetuksia painamalla OIKEALLE/VASEMMALLE. Painamalla EXIT poistut valikosta.

VALIKKO

PÄÄVALIKKO

Useimmat toiminnot löytyvät päävalikosta. Noudata valikon alareunan ohjeita oletusvalintojen muuttamiseksi. Valikon lisäasetusten muuttaminen vaatii salasanan. Oletussalasana on "000000".

Pääset päävalikkoon painamalla kaukosäätimen Menu-näppäintä. Asetettavana on 7 kohtaa. Selaa valikkoa käyttämällä näppäimiä VASEMMALLE ja OIKEALLE. Valitse haluamasi vaihtoehto ja paina OK-näppäintä tai muuta asetuksia OIKEALLE-näppäimellä. Poistu päävalikosta painamalla EXIT-näppäintä.

Käyttöopas

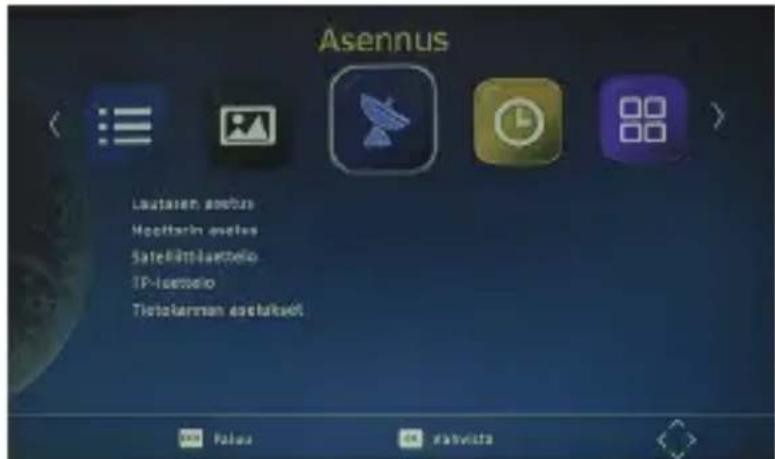

A. Asennus

1. Lautasen asetus

Tässä valikossa voit tehdä valittujen satelliittien yksityiskohtaiset asetukset, kuten LNB-tyyppi, DiSEqC, 22K, moottori ja niin edelleen.

Satelliitti: Luettelossa on satelliitit, jotka on valittu "Satelliittiasetukset"-valikossa.

LNB: Tulee täsmätä käyttämäsi LNB:n tyyppiarvoon, tuettuja ovat 5150, 5170, 9750, 10600, 10750, 11300, 11475, 5150/5750, Universal (9750/10600), Universal F (9750/10750) ja USER LNB, jonka voit määrittää itse.

Asennus Lautsien asesius Hoottärin asesius Satelämtlaaetelo TP-laetelo Tietokarman aseltakvel

Transponderi: Luettelossa ovat nykyiset transponderit ja signaali yritetään lukita nykyisillä parametreilla.

DiSEqC 1.0: Jos käytät DiSEqC 1.0 -kytkintä, aseta arvo käyttämäsi DiSEqC-kytkimen mukaan. Vaihtoehtoina ovat 1/4, 2/4, 3/4, 4/4, ToneburstA ja ToneburstB.

DiSEqC 1.1: Jos käytät DiSEqC 1.1 -kytkintä, aseta arvo käyttämäsi DiSEqC-kytkimen mukaan. Vaihtoehtoina ovat 1/16, 2/16, 16/16.

22K Tone: Jos käytät 22K-kytkintä, aseta arvo 22K-kytkimen mukaan. Vaihtoehtoina ovat PÄÄLLÄ, pois päältä ja ei mitään, jos LNB-tyyppi ei ole Universal. 22K Tone on automaattinen, jos LNB-tyyppi on Universal.

Polarisaatio: Vaaka tai pysty.

Moottori: Tuettuja sekä DiSEqC1.2-moottori että USALS-moottori.

Unicable: Tätä toimintoa käyttävät jotkut asiakkaat, etenkin Turkissa.

Taulukossa on signaalin voimakkuus ja nykyisen satelliitin TP:n laatu nykyisillä parametreilla.

(PUNAINEN): Painamalla tätä painiketta pääset "TP-hallinta"-valikkoon suoraan.

(VIHREÄ): Painamalla tätä painiketta pääset "Automaattinen viritys"-valikkoon suoraan.

2. Moottorin asetus

3. Satelliittiluettelo

4. TP-luettelo

5. Tietokannan asetukset

a. Tallenna ohjelmaluettelo USB-laitteeseen

b. Palauta USB:hen tallennettu ohjelmaluettelo koneeseen.

Käyttöopas

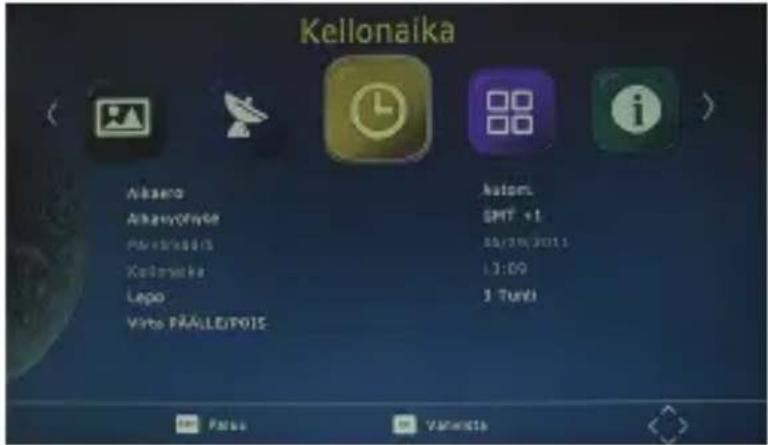

B. Kellonaika ja päivämäärä

1. Aikasiirtymä

Valitse automaattinen tai manuaalinen GMT-siirtymän säätäminen.

2. Aikavyöhyke

Valitse Aikavyöhyke, kun [Aikasiirtymä] ON MANUAALINEN.

3. Päivämäärä

4. Kellonaika ja päivämäärä

5. Lepotila

Kellonaika Aksero Akserövöse Märkredäts Kellonaika Lego Värte PRAÄLEIPOIS Autos SMT +1 06/20/2011 1:09 3 Tuni

Valitse haluamasi aika automaattiselle sammutustoiminnolle (1 tunnista 12 tuntiin tai aseta se pois päältä).

6. Virta PÄÄLLE/POIS

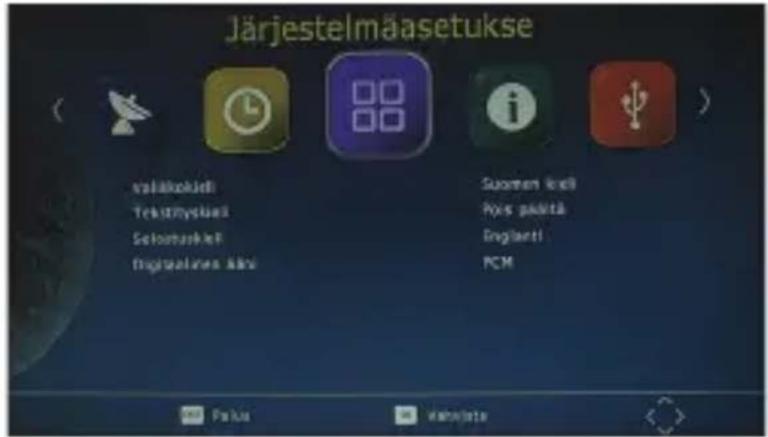

C. Järjestelmäasetukset

1. Valikkokieli

Muuta näyttökielen asetuksia.

2. Tekstityskieli

Valitse tekstityskieli.

3. Selostuskieli

Mikäli ohjelmassa on useita kielivaihtoehtoja. Aseta haluamasi tässä.

4. Digitaalinen ääni

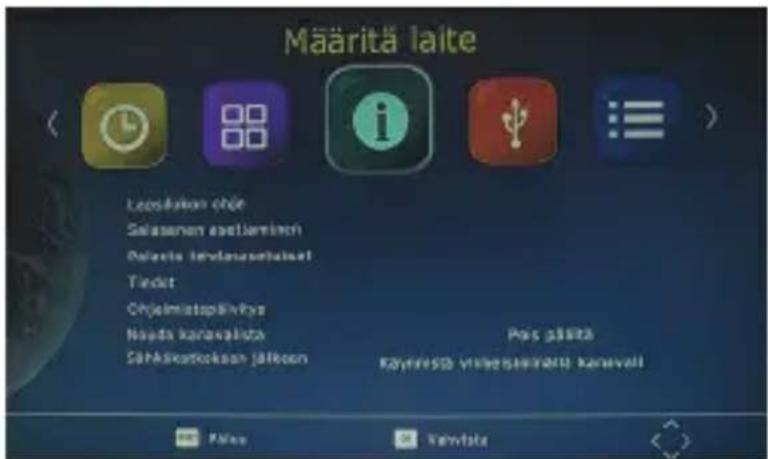

D. Määritä laite

1. Lapsilukon ohje

Ikärajan asettamisvaihtoehdot ovat 4 vuodesta 18 vuoteen. Tämä toiminto vaatii salasanan syöttämisen.

Oletussalasana on "000000". Tämä toiminto voidaan poistaa käytöstä asettamalla sen asetukseksi POIS PÄÄLTÄ.

Järjestelmäasetukse valäskokjell Tekstmyelisi Selorbukkell flogislatres äki Suomen i kell Pys pääta Engiartti PCM

Määritä laite Loosikyon ohöre Salasanan oestiärinkori Poelots tevänkonsbelset Tindet Ohjelmatspläivitäts Najda kanavallsta Sähäskaroksaan jälssoon Pais pällitä Käyttresb vältesäminärtä kanavall Pålas Kerivista

2. Salasanan asettaminen

Voit muuttaa oletussalasanan, joka on "000000".

Käyttöopas

3. Palauta tehdasasetukset

Voit palauttaa laitteen tehdasasetuksiin. Sinua pyydetään antamaan salasana "000000". Kun olet antanut sen, paina "OK".

Huomautus: Tämä toiminto tyhjentää kaikki tallennetut kanavat ja henkilökohtaiset asetukset.

4. Tiedot

Voit tarkastaa laitteesi ohjelmistoversion.

5. Ohjelmistopäivitys

USB-porttia käytetään myös ohjelmistopäivityksen tekemiseen

KOPIOI OHJELMISTOPÄIVITYSTIEDOSTO TIETOKONEESTA USB-MUISTITIKULLE

1. Voit päivittää laitteen USB:n kautta yhdistämällä USB-yhteensopivan aseman tietokoneeseen ja varmuuskopioimalla USB-aseman kaikki tiedot. Napsauta USB-asemaa hiiren kakkospainikkeella ja valitse Alusta kohde. Alusta USB-asema FAT32-tiedostojärjestelmänä.

HUOMAUTUS: Kun haluat päivittää vastaanottimen ohjelmiston, varmista, että USB-muistitikku tai kannettava kiintolevy on FAT32-tiedostojärjestelmämuotoa. Ohjelmistopäivitysten USB-portti ei ole yhteensopiva sellaisten USB-muistitikkujen tai kannettavien kiintolevyasemien kanssa, jotka ovat NTFS-, FAT16- tai U3 PRO-tiedostojärjestelmämuotoa.

1. Paina MENU, siirry oikealle päästäksesi kohtaan JÄRJESTELMÄASETUKSET, siirry alaspäin kohtaan OHJELMISTOPÄIVITYS. Paina ENTER päästäksesi USB-asemaan, valitse päivitystiedoston nimi.

HUOMAUTUS: Älä poista USB-asemaa vastaanottimesta tai katkaise vastaanottimen virtaa päivityksen aikana. Se voi vaurioittaa vastaanotinta.

6. Nouda kanavalista

7. Sähkökatkoksen jälkeen

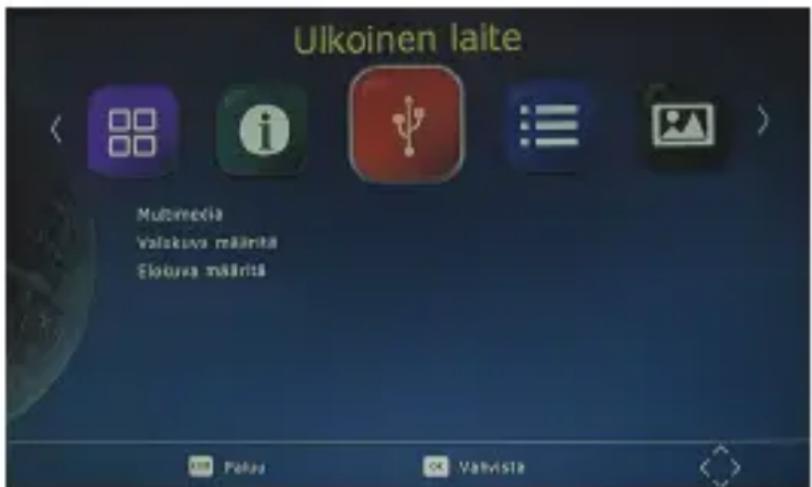

E. Ulkoinen laite

1. Multimedia

Pääset Multimedia-valikkoon TV-tilasta painamalla USB-painiketta. Valikossa on 4 erilaista kuvaketta: Musiikki, Kuvat, Elokuvat ja Tallenteet.

Musiikin toisto:

Ulkoinen laite Multimedia Valakuva mälinta Elojuva mälinta Palau Vanvista

Valitse "MUSIIKKI"-kuvake, siirrä osoitin haluamasi äänitiedoston polun kohdalle. Toista valittu äänitiedosto painamalla OK-painiketta.

Käyttöopas

Kuvien katselu: Valitse "KUVAT"-kuvake, siirrä osoitin haluamasi kuvatiedoston polun kohdalle. Katso haluamasi kuvatiedostot painamalla OK-painiketta.

Elokuvan toisto: Valitse ELOKUVA-kuvake, siirrä osoitin haluamasi videotiedoston polun kohdalle. Toista haluamasi videotiedostot painamalla OK-painiketta.

Tallenteiden toisto: Valitse Tallenteet-kuvake. Valitse haluamasi tallennettu tiedosto ja aloita toisto painamalla OK-painiketta. Painamalla RECALL-näppäintä siirryt seuraavaan kansioon.

Painamalla PUNAISTA näppäintä vaihtelet esikatselun ja koko näytön tilan välillä. Käyttämällä KELTAISTA näppäintä poistat tiedoston, jota et halua. Painamalla VIHREÄÄ näppäintä nimeät uudelleen tallennetun tiedoston, jos haluat.

2. Valokuvan määritys

Voit muuttaa kuvan aikaa, kuvatilaa ja kuvasuhdetta tässä.

3. Elokuvan määritys

Voit asettaa kuvasuhteen, tekstityksen erityisasetukset, tekstityksen taustan ja tekstityksen fontin värin tässä.

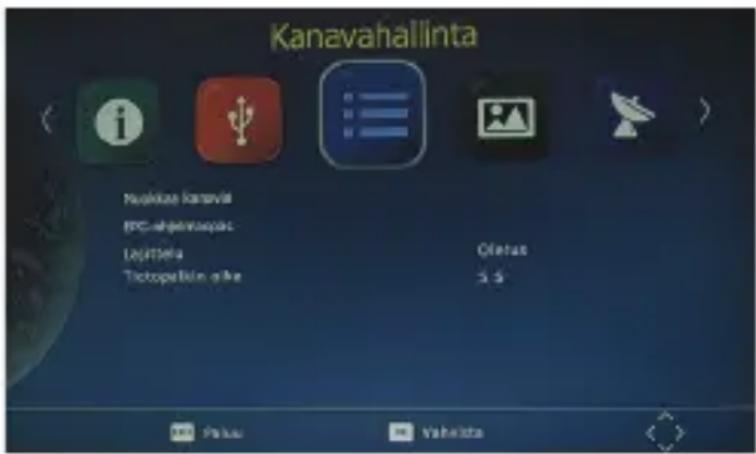

F. Kanavahallinta

1. Muokkaa kanavia

Kanavien muokkaaminen (lukitseminen, ohittaminen, suosikit, ohjelmiston siirto tai poisto), vaatii salasanan antamisen. Anna oletussalasana "000000".

Lukituksen pääavaussalasana on "888888".

Kanavahallinta Nagakas kanaival RPC-najakasnapias Leyatsela Tickopaiklin-ayke Ostatus 5.5 Palau Vaheldta

2. EPG-ohjelmaopas

EPG on näytön TV-ohjelmaopas, joka näyttää ohjelmat seitsemän päivää eteenpäin jokaiselle viritetylle kanavalle. Pääset elektroniseen ohjelmaoppaaseen painamalla kaukosäätimen EPG-näppäintä.

3. Lajittelu

Huomautus: on tärkeää poistaa LCN-toiminto käytöstä kanavien sijainnin lajittelun ajaksi. "Lajittelu"-toiminto mahdollistaa kanavien lajittelun seuraavilla tavoilla:

LCN:n mukaan: Tämä lajittelee kanavat nousevaan järjestykseen.

Palvelun nimen mukaan: Tämä lajittelee kanavat aakkosjärjestykseen.

Palvelun ID:n mukaan: Tämä lajittelee kanavat palvelun ID:n mukaan.

ONIDin mukaan: Tämä lajittelee kanavat ONIDin mukaan.

Käyttöopas

4. Palkin aika

Paina palkin aikaa muuttaaksesi tietojen näyttöajan, kun vaihdat kanavia.

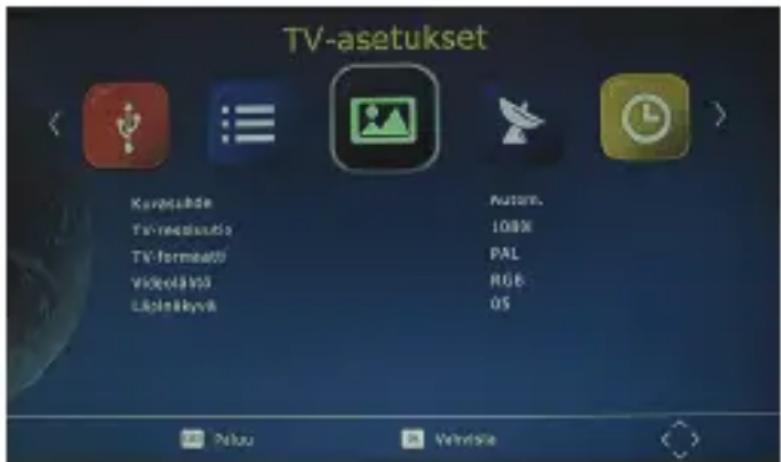

G. TV-asetukset

1. Kuvasuhde

Videon kuvasuhde voi olla 4:3 (tunnetaan myös anamorfisena kuvana) tai 16:9 (tunnetaan myös laajakuvatelevisiona). Vakiovideon määritys on normaalisti 4:3 ja teräväpiirtovideon 16:9. Saadaksesi erinomaisen kuvalaadun televisioon

TV-asetukset Kuayakabde TV-recalaudio TV-formaatio Video48/05 Lägla@kyvik Autumn. 100% PAL RGB OS Palou Verknelle

paina MENU-näppäintä valikkoon pääsemiseksi. Valitse kuvasuhteen asetusvalikko ja aseta sopiva kuvasuhde. Alla näkyy kuvasuhdeikkunan näyttökuva.

2. TV-resoluutio

Voit valita erilaisia resoluutioita televisiostasi riippuen: 576i, 576p, 720p, 1080i, 1080p.

3. TV-formaatti

TV-formaatti: PAL/NTSC

4. Videolähtö

CVBS, RGB

5. Läpinäkyvä

Valitsemalla läpinäkyvä voit vaihtaa valikon taustan.

Päivittäinen käyttö

INFO-NÄPPÄIN

Painamalla "INFO"-näppäintä näet tietobannerin samalla, kun katselet TV-ohjelmien tietobanneria:

L/R-NÄPPÄIN

Joissakin ohjelmissa on mahdollista valita ääniselostuksen kieli. Tämä äänilähetys voi olla eri äänitilassa, kuten Stereo, Vasen tai Oikea. Kaikki käytettävissä olevat kielet näkyvät ääniraitaikkunassa, kun painat L/R-näppäintä. Näet tämän alla olevasta näyttökuvasta. Jos mitään äänen ulostuloa ei näy, kun olet valinnut äänen kielen, se merkitsee sitä, että äänelle ei ole nykyistä äänitilaa. Sinun täytyy valita edellinen äänitila.

Käyttöopas

SUBT-NÄPPÄIN

Joissakin ohjelmissa voi valita tekstityskielen. Kaikki käytettävissä olevat kielet näkyvät tekstitystietoikkunassa, kun painat SUBT-näppäintä. Näet tämän alla olevasta näyttökuvasta. Valitse haluamasi tekstitys noudattamalla tekstitysikkunan ohjeita.

PREV/NEXT-NÄPPÄIN JA F.R./F.F.-NÄPPÄIN

PREV/NEXT-näppäintä ja F.R./F.F.-näppäintä voidaan käyttää, kun toistetaan multimediaohjelmia ulkoisesta USB-laitteesta. Painamalla PRE/NEXT-näppäintä pääset edelliseen/seuraavaan ohjelmaan ja painamalla F.R./F.F.-näppäintä pääset toiston aikana nopeasti eteenpäin tai taaksepäin.

EPG-ohjelmaopas

Painamalla EPG-näppäintä saat näkyviin elektronisen ohjelmaoppaan.

Se näyttää 7 päivän elektronisen ohjelmaoppaan, jossa näkyvät kaikkien lähettäjien kaikki ohjelmat.

TV-KANAVA- JA RADIOKANAVALUETTELO

Painamalla OK-näppäintä näet kaikki TV-kanavat tai kaikki radiokanavat. Valitse haluamasi kanava noudattamalla ikkunan alareunassa näkyviä ohjeita.

SUOSIKKIKANAVA

Voit asettaa TV- tai radiokanavia suosikeiksi:

Voit lisätä haluamasi kanavat suosikkikanavien luetteloon. Pääset ohjelman muokkausvalikkoon painamalla Menu. Suosikkikanavat-valinta mahdollistaa kanavien luokittelun eri tyyppilajien mukaan: Elokuvat/Uutiset/Urheilu/Musiikki. Vahvista valintasi painamalla "FAV" tai "OK". Sydämenmuotoinen symboli ilmestyy kanavan viereen ja vahvistaa valintasi.

Poista suosikkitelevisiokanavat tai -radiokanavat:

Pääset ohjelman muokkausvalikkoon painamalla Menu. Näkyviin tulee suosikkikanavien luettelo. Korosta poistettavaksi haluamasi kanava. Paina "FAV"-näppäintä, valitse "Poista" ja vahvista painamalla "FAV" tai "OK". Painamalla "Exit" poistut valikosta.

Käyttöopas

Suosikkikanavan katsominen:

Pääset suosikkikanavien valikkoon normaalissa katselutilassa painamalla "FAV"-näppäintä. Painamalla VASEMMALLE- tai OIKEALLE-näppäintä kaukosäätimestä pääset luokiteltuihin alivalikkoihin (Elokuvat/Uutiset/Urheilu/Musiikki). Selaa suosikkikanavia painamalla YLÖS- tai ALAS-näppäintä. Valitse suosikkikanava painamalla "OK"-näppäintä.

TV- tai radio-ohjelman poistaminen:

Pääset ohjelman muokkausvalikkoon painamalla Menu. Valitse ohjelma, jonka haluat poistaa, ja paina kaukosäätimen "SINISTÄ" näppäintä. TV-ruutuun ilmestyy varoitusviesti. Vahvistat kanavan poistamisen painamalla "OK"-näppäintä. Poista lisää kanavia toistamalla edellä mainittu toimenpide.

Ohita TV- tai RADIO-kanava:

Pääset ohjelman muokkausvalikkoon painamalla Menu. Valitse kanava, jonka haluat "Ohittaa" ja paina kaukosäätimen "VIHREÄÄ" näppäintä. Ohita-symboli ilmestyy näkyviin. Nyt kanava on merkitty OHITETUKSI. Tallenna asetukset ja poistu valikosta painamalla "Exit"-näppäintä.

Siirrä TV- tai RADIO-ohjelma:

Pääset ohjelman muokkausvalikkoon painamalla Menu. Valitse kanava, jonka haluat siirtää ja paina kaukosäätimen "PUNAISTA" näppäintä. "SIIRTO"-symboli ilmestyy TV-ruutuun. Voit siirtää kanavan haluamaasi kohtaan painamalla YLÖS- tai ALAS-näppäintä. Vahvista valinta painamalla "OK"-näppäintä. Siirrä lisää kanavia toistamalla edellä mainittu prosessi.

VAROITUS:

Jotta voit käyttää USB:tä mediatoistoon, pikatallennustoimintoon, TV-ohjelmaoppaan ajastettuun tallennustoimintoon, AIKASIIRTO-toimintoon, tallennetun ohjelman toistotoimintoon ja multimedian toistotoimintoon, sinulla täytyy olla ulkoinen laite, kuten USB-muistitikku tai ulkoinen kiintolevy liitettynä USB-porttiin. Satelliittivastaanottimen tukeman kiintolevyaseman enimmäiskapasiteetti on 500 Gt. FAT32- ja NTFS-tiedostomuodot ovat tuettuja.

1) Multimediasoitin

Valinnalla MENU + multimedia voit katsella valokuvia, toistaa MP3-musiikkitiedostoja ja katsella elokuvatiedostoja multimediasoittimella. Tuetut tiedostomuodot on lueteltu alla. NTFS-, FAT32- ja FAT16-tiedostojärjestelmä on tuettu.

Käyttöopas

Toisto Tuettu tiedostomuoto
Valokuvat	JPEG, BMP, PNG
Musiikki mp3 aac
Elokuvat Avi, mpg, dat, vob, mkv, mjpeg

2) Kannettavan kiintolevyn alustaminen

Kiintolevyn alustustoiminto on myös käytettävissä. Kiintolevyn alustaminen poistaa kaikki kiintolevyn tiedot pysyvästi. On erittäin suositeltavaa varmuuskopioida kaikki tiedot ennen kiintolevyn alustamista.

Vianetsintä

Alla olevassa taulukossa on yleisiä ongelmia, joita voi esiintyä vastaanottimen kanssa.

Vika Mahdollinen syy
Virta on päällä, mutta ruudussa ei näy mitään	Laitetta ei ole kytketty päälle pääkytkimestä	Varmista, että pistoke on liitetty pistorasiaan ja laite on kytketty päälle
TV-kuva häviää ja laite näyttää "EI signaalia"	Antennia ei ole yhdistetty kunnolla tai olet huonolla vastaanottoalueella	Puhu paikalliselle TV-antennien asentajalle alueesi vastaanotto-ongelmista, ja kysy, auttaisiko uusi antenni mahdollisesti sinua
Digitaalisen TV:n vastaanotto onnistuu, mutta joitakin kanavia puuttuu	Antennia ei ole yhdistetty kunnolla tai olet huonolla vastaanottoalueella	Puhu paikalliselle TV-antennien asentajalle alueesi vastaanotto-ongelmista, ja kysy, auttaisiko uusi antenni mahdollisesti sinua
Kaukosäädin ei toimi	Paristot ovat tyhjentyneet tai häiriötilanne	Puhu paikalliselle TV-antennien asentajalle alueesi vastaanotto-ongelmista, ja kysy, auttaisiko uusi antenni mahdollisesti sinua

Käyttöopas

TEKNISET TIEDOT

OSIO	KOHTA	KUVAUS
DVB-S/S2 -VIRITIN	Tulotaajuus:	950–2150 MHz
	Loop out -taajuus:	950–2150 MHz
	Syöttötaso:	-80~-20 dBm
	Ottoimpedanssi	75 Ω
KANAVIEN KOODAUS	Demodulointi	QPSK, 8PSK
	FEC-tila	DVB-S: 1/2, 2/3, 3/4, 5/6. 7/8
		DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (QPSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK)
	Symbolinopeus	DVB-S: 2,0–45 MS/s
	Demodulointi	QPSK, 8PSK, DVB-S2: 10–30 Mt/s (QPSK), 10–31 Mt/s (8PSK)
DEMULTIPLEKSERI	Vakio	ISO/IEC 13818-1
	Syötön maksimi bittivirran nopeus	100 Mt/s (sarja)/12,5 Mt/s (rinnakkainen)
VIDEOKOODAUS	Vakio	ISO/IEC 13818-2, MPEG-2 MP@ML, MPEG-4 AVC (MP L4.1)
	Kuvasuhde	4:3, 16:9
	Videomuoto	PAL-B/NTSC-M/PAL-N/PAL-M
	Videoresoluutio yhteensopivat	1080P, 1080I, 720P, 480P/576P, 480i/576i SD
ÄÄNIKOODAUS	Vakio	ISO/IEC 13818-3
	Dekoodaus	MPEG-1 Layer I ja II, MPEG-2, MPEG-4 AAC
	Ulostulotila	LPCM, RAW
	Näytteenottotaajuus	32, 44,1, 48 KHz
	Äänenvoimakkuus	24 tsoa
AV-ULOSTULO	Videon jälkikorjaus	CCIR REC.405-1, 625LINES
	Videon kaistanleveys 5,5 MHz
	Videon lähtöimpedanssi	75 Ω

Käyttöopas

	Videon lähtötaso	1.0 Vp-p
	Äänen ulostulo Stereo
	Äänen ulostulotaajuus	20 Hz–20 KHz
	Äänen lähtöimpedanssi	Matala
	Äänen lähtötaso A 1.0 V rms	± 2 dB, kun 10K.
MUUTA	Virran syöttötiedot	AC 100–240 V~50/60 Hz. Maks. 8 W

Käyttöopas

KAIKKI OIKEUDET PIDÄTETÄÄN, TEKIJÄNOIKEUS: DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Sähkö- ja elektroniikkalaitteet sekä niissä käytettävät paristot sisältävät materiaaleja, komponentteja ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- ja elektroniikkalaitteet sekä paristot) ei käsitellä asianmukaisesti.

Sähkö- ja elektroniikkalaitteet sekä paristot on merkitty alla olevalla rastitun jäteastian symbolilla. Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita tai paristoja saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen.

On tärkeää, että loppukäyttäjänä viet käytetyt paristot oikeaan keräyspaikkaan. Tällä tavoin voit varmistaa, että paristot kierrätetään lain mukaan eivätkä ne vahingoita ympäristöä.

Kaikkiin kaupunkeihin on perustettu keräyspisteitä. Sähkö- ja elektroniikkalaitteet sekä paristot voi viedä itse ilmaiseksi pisteisiin tai ne voidaan kerätä suoraan kotoa. Lisätietoja saat kuntasi tekniseltä osastolta.

Maahantuoja/Importer:

DENVER ELECTRONICS A/S

Omega 5A, Soeften,

DK-8382 Hinnerup,

Denmark

www.facebook.com/denverelectronics
