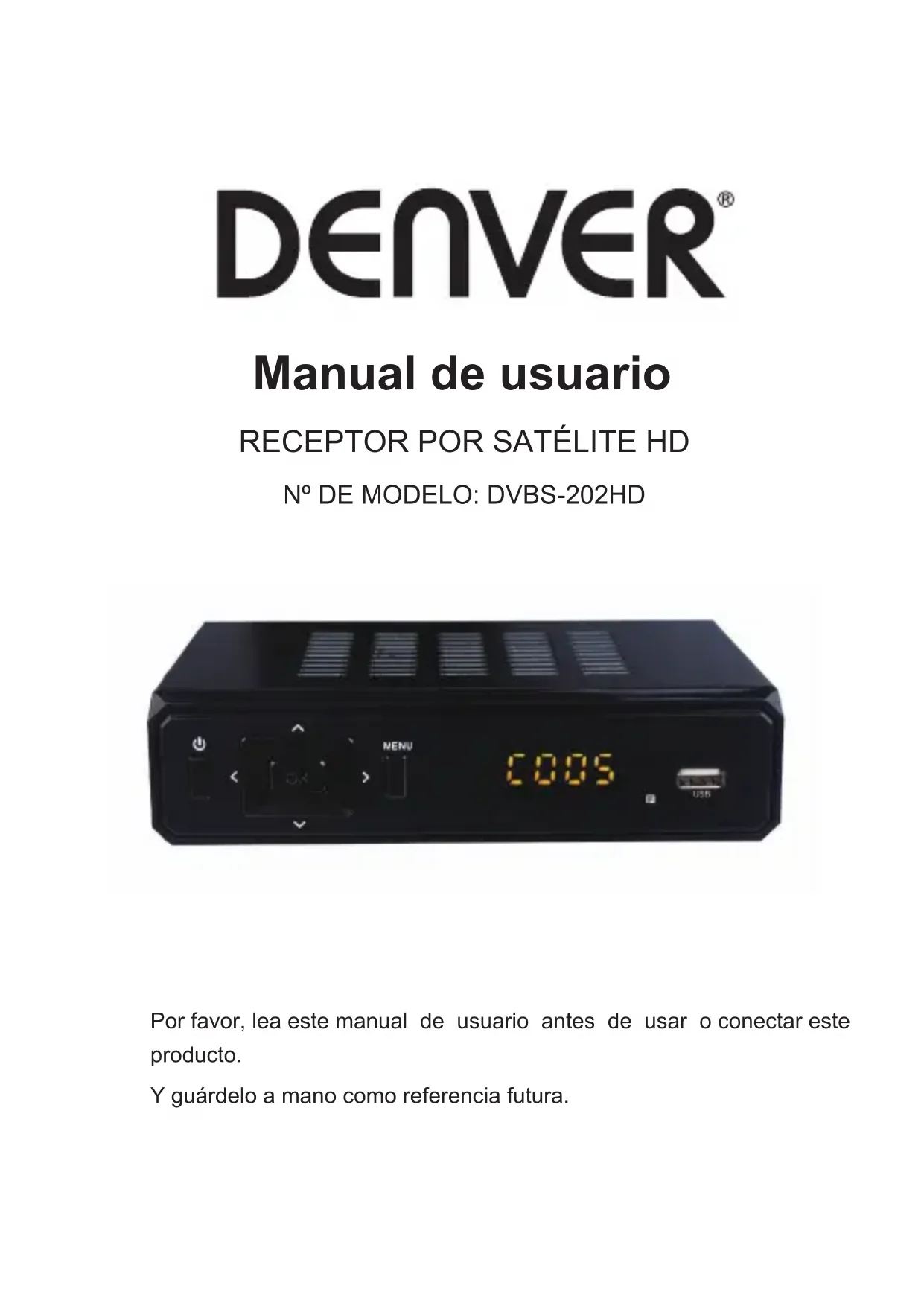

MANUAL DE USUARIO DVBS202HD DENVER

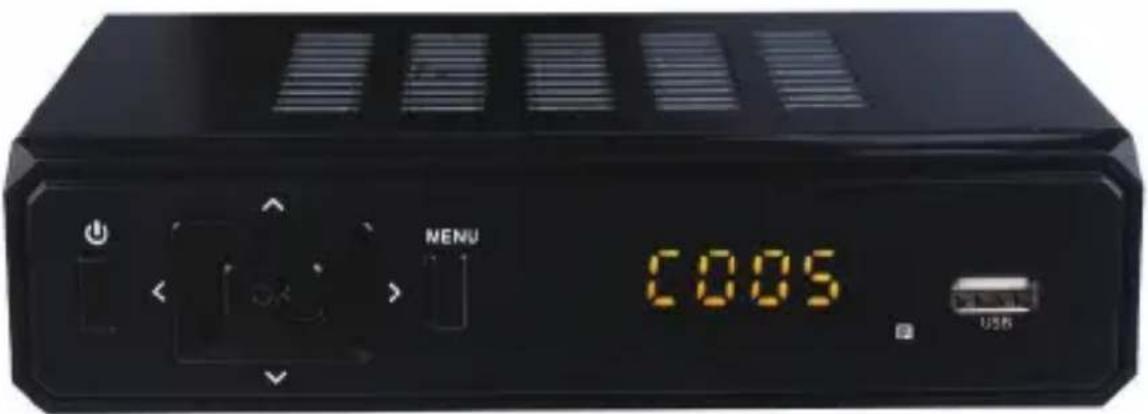

N° DE MODELO: DVBS-202HD

MENU C005 USB

Por favor, lea este manual de usuario antes de usar o conectar este producto.

Y guárdelo a mano como referencia futura.

Manual de usuario

Precauciones

Por favor, lea estas precauciones antes de operar la unidad.

1. Protección del cable de alimentación

Para evitar cualquier funcionamiento incorrecto de la unidad, y para protegerlo frente a descargas eléctricas, fuego o lesiones personales, por favor, cumpla con lo siguiente.

• Sujete firmemente el enchufe cuando conecte o desconecte el cable de alimentación CA.
• Mantenga el cable de alimentación CA alejados de aparatos de calefacción.
• Nunca coloque objetos pesados sobre el cable de alimentación CA.
• No intente reparar de ninguna manera el cable de alimentación CA.
• Nunca haga o cambia las conexiones con la alimentación conectada.

2. Colocación

Evite colocar la unidad en áreas con:

• luz solar directa o radiadores de calefacción
  • alta temperatura (superior a 35°C) o alta humedad (superior al 90%)
  • polvo ya que se pueden dañar gravemente los componentes internos.

3. Periodos de no utilización

Cuando no use la unidad apáguela. Cuando no vaya a usarse durante un periodo prolongado de tiempo, se debe desenchufar la unidad de la fuente de alimentación.

1. No ponga en su interior dedos u otros objetos.

2. Es peligroso tocar los componentes internos de esta unidad, y puede causar daños graves a la unidad. No intente desmontar la unidad.
   • No coloque ningún objeto extraño en esta unidad.

5. Manténgala alejada del agua

- Mantenga la unidad alejada de jarrones de flores, bañeras, fregaderos, etc. Si se derraman líquidos en la unidad, se puede producir un daño grave.

Manual de usuario

INTRODUCCIÓN

Este manual de usuario tiene como finalidad guiarle a través del funcionamiento del receptor de televisión digital terrestre de alta definición DVB-S2 FTA.

Será necesaria una contraseña cuando se modifiquen las opciones avanzadas en el Menú. La contraseña por defecto es “000000”.

FUNCIONES PRINCIPALES Y CARACTERÍSTICAS

1. Cumple totalmente con DVB-S/DVB-S2/MPEG-2/MPEG-4/H.264
2. Salida SCART/HDMI, USB 2.0
3. SCPC y MCPC recibibles desde satélites de banda C/Ku
4. Compatible con DiSEqC 1.0/1.1/1.2/1.3(USALS)
5. LNB universal, soporte de búsqueda NIT
6. DiSEqC1.0/DiSEqC1.2 y protocolos USALS
7. Guía electrónica de programas (EPG), teletexto VBI, compatible con hasta 64 satélites
8. Hasta 2.500 transpondedores, Alcance de frecuencia: 950-2150MHz
9. Búsqueda de programas automática / manual; compatible con multiidioma
10. USB 2.0, actualización de software, reproducción multimedia, actualización de software OTA
11. Modo de transmisión: LDPC/BCH (DVB-S2) 8PSK/QPSK, DVB-S QPSK
12. Compatible con hasta 5000 canales
13. Compatible con full HD 1080P, HDMI 1.3

Manual de usuario

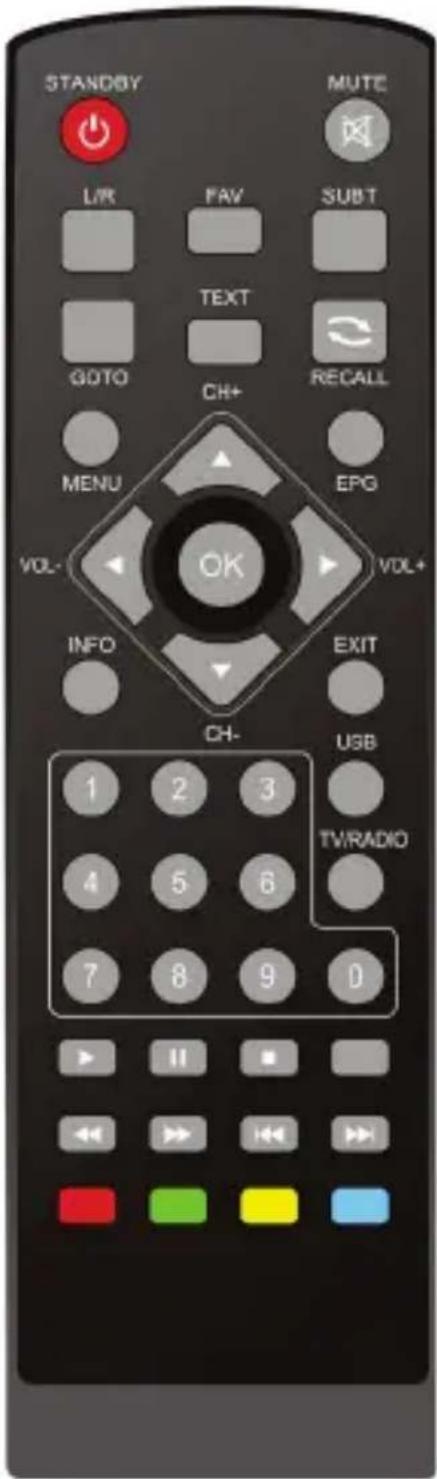

STANDBY: Encendido / Apagado

Number Key: <0-9>

SUBT: Menú entrar / salir de subtítulos

EPG: Guía electrónica de programas

Menu: Entrar en el menú principal

Tecla de direcciones: Arriba / Abajo / Izquierda / Derecha

OK: Confirme la selección en el menú operativo o con la tecla rápida "SELECCIÓN RÁPIDA" en reproducción a pantalla completa

VOL -/+: Ajuste de volumen

TEXT: Teletexto DVB-S2

GOTO: Vaya hacia delante o hacia atrás bajo la reproducción del archivo grabado

USB: Reproduce archivos multimedia anteriores en USB

INFO: Muestra la información del programa en reproducción a pantalla completa

Mute: Enciende / apaga la voz.

Recall: Vuelve al menú anterior

L/R: Funcionamiento del modo audio

EXIT: Va hacia atrás directamente a pantalla completa

CH+/CH-: Va al canal anterior / siguiente.

FAV: Muestra la lista de favoritos

TV/RADIO: Cambia entre modo TV y Radio

REPRODUCIR/PAUSAR: Hace una pausa / reproduce la reproducción la reproducción de la película

Parada: Detiene la reproducción de la película

ANTERIOR: Capítulo anterior

SIGUIENTE: Siguiente capítulo

FR: Rebobinado

FF: Avance rápido

Para teclas de colores: Teclas de control en una ventana diferente.

STANDBY MUTE L/R FAV SUBT TEXT GOTO CH+ RECALL MENU EPG VOL- OK VOL+ INFO EXIT CH- USB TV/RADIO 1 2 3 4 5 6 7 8 9 0 II I I I

PANEL FRONTAL Y POSTERIOR

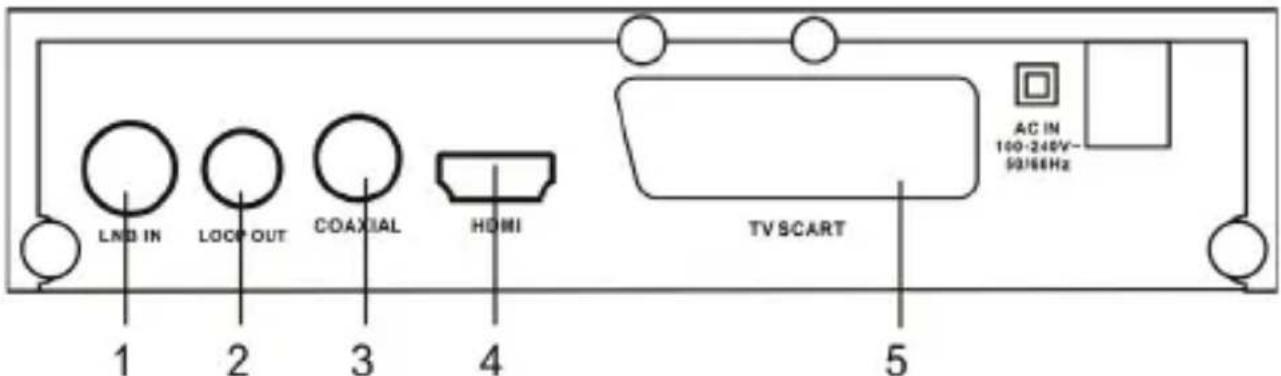

PANEL POSTERIOR

LND IN LOCK OUT COAXIAL HDMI TV SCART AC IN 100-240V~ 50/66Hz 1 2 3 4 5

1. Conecta el cable de antena del satélite
2. Modulador de SALIDA DE BUCLE con CH11, para TV antiguos.
3. Conectado a la interfaz de TV HDTV
4. Salida de vídeo compuesta
5. Salida de audio analógica
6. Salida de audio digital

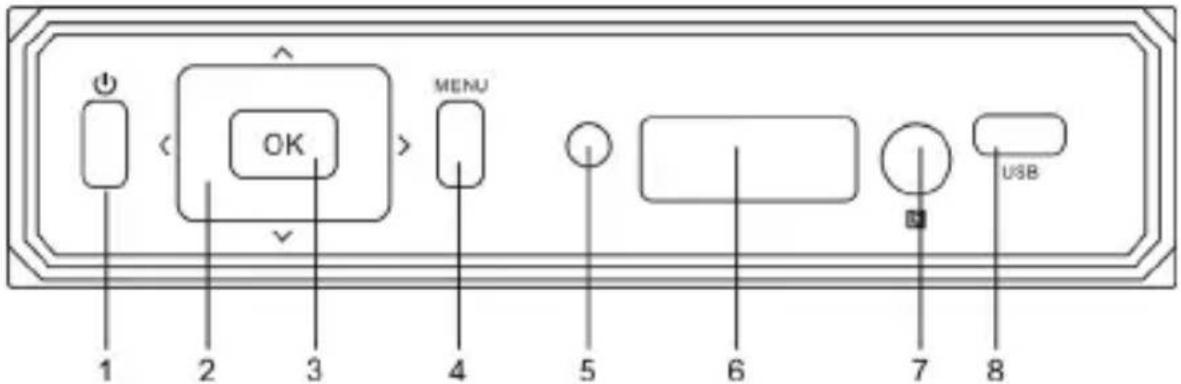

PANEL FRONTAL

OK MENU USB

1. Botón de Encendido / Apagado
2. Botón de dirección (Canal+/-, Volumen +/-)
3. Botón OK
4. Botón MENÚ
5. Hace funcionar la luz de señal
6. Ventana de pantalla LED
7. Sensor de señal de mando a distancia
8. TOMA USB

Manual de usuario

INSTALACIÓN

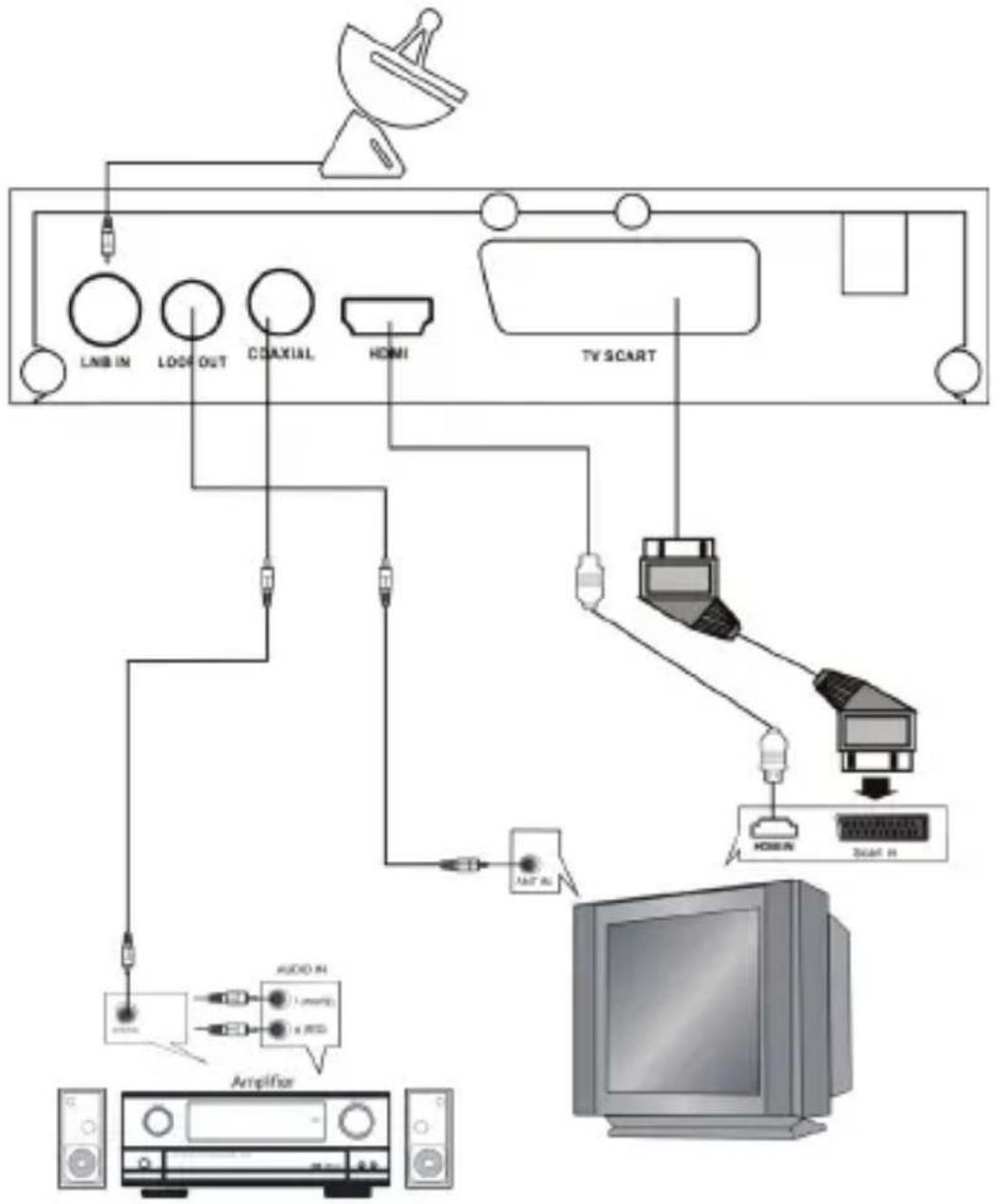

CONEXIÓN DEL RECEPTOR

Antes de conectar el STB al TV por favor, asegúrese de que está colocado sobre una superficie plana y estable. Ahora que el STB está en posición, conéctelo al TV y a otros aparatos periféricos. Por favor, remítase al diagrama que aparece debajo y al manual de usuario de su TV para obtener información sobre las instrucciones de instalación del cable.

Conecte el STB para encender su TV y el STB antes de continuar a la guía de instalación inicial.

Manual de usuario

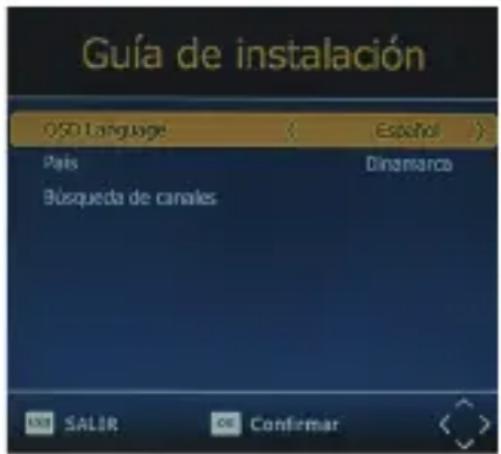

GUÍA DE INSTALACIÓN

Si usa la unidad por primera vez o ha restaurado la unidad a la Configuración de fábrica, aparecerá el menú de la guía de instalación en la pantalla de TV. Siga la información de ayuda que aparece en la parte inferior de la ventana para seleccionar el idioma del menú de su preferencia y el país adecuado (región) e inicie la búsqueda de canales.

(1) [Idioma OSD] Pulse la tecla DERECHA / IZQUIERDA para seleccionar un idioma.
(2) [País] Pulse la tecla DERECHA / IZQUIERDA para seleccionar su país de residencia.
(3) [Búsqueda de canal] Pulse la tecla DERECHA / IZQUIERDA u OK para iniciar la búsqueda automática de canales.

Guía de instalación OSD Language ( Español ) País Dinamarca Búsqueda de canales OK SALIR OK Confirmar

Si no se encuentra ningún canal durante el proceso de búsqueda de canales, por favor, compruebe que las conexiones de la antena funcionan; una vez que se completa el proceso de búsqueda el receptor guardará automáticamente los canales buscados y mostrará el primer canal de la lista.

Mientras usa la unidad, puede acceder al menú de búsqueda CANAL para realizar la búsqueda de canales AUTO/MANUAL. Pulse la tecla MENU del mando a distancia y seleccione [Búsqueda de canal] usando las teclas DERECHA / IZQUIERDA.

Este menú proporciona opciones para ajustar la configuración de búsqueda de canal. Pulse ARRIBA / ABAJO para seleccionar una opción y pulse DERECHA / IZQUIERDA para ajustar la configuración. Pulse EXIT para salir del Menú.

MENÚ

Menú Principal

La mayoría de las funciones están disponibles en el menú principal. Siga la información de ayuda al funcionamiento en la parte inferior del menú para modificar las opciones de preferencia. Será necesaria una contraseña cuando se modifiquen las opciones avanzadas en el Menú. La contraseña por defecto es “000000”.

Pulse la tecla de menú del mando a distancia; puede acceder al Menú principal. Existen 7 elementos para configurar. Use las teclas DERECHA e IZQUIERDA para navegar por el menú. Seleccione la opción que desee y pulse la tecla OK o la tecla DERECHA para ajustar la configuración. Pulse la tecla EXIT para salir del menú principal.

Manual de usuario

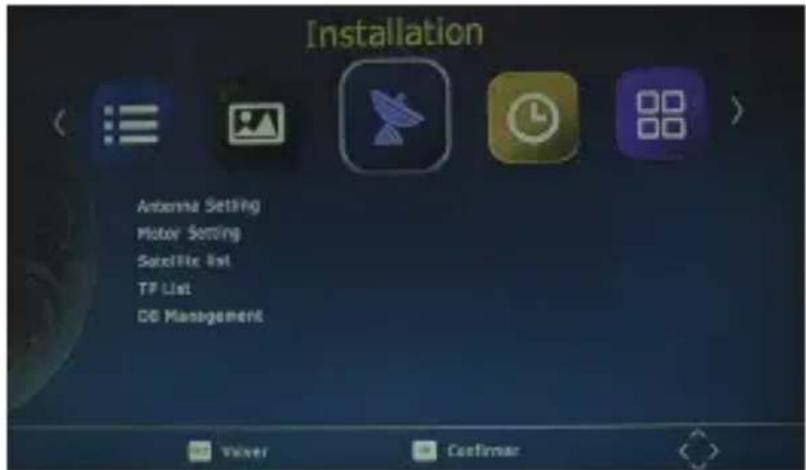

A. Instalación

1. Instalación de la antena parabólica

En este menú, puede configurar los parámetros detallados de los satélites seleccionados, como tipo LNB, DiSEqC, 22K, Motor y así sucesivamente.

Satélite: Mostrará la lista de satélites que se han elegido en el menú “Configuración de satélites”.

LNB: Debe corresponder al valor tipo del LNB que use; es compatible con 5150, 5170, 9750, 10600, 10750, 11300, 11475, 5150/5750, Universal (9750/10600), Universal F(9750/10750) y USER LNB lo que le permite definirlo por usted mismo.

Transpondedor: Enumerará la lista TP existente e intentará bloquear la señal con los parámetros actuales.

DiSEqC 1.0: Si usa el conmutador DiSEqC 1.0, debe configurarlo para que se corresponda con el conmutador DiSEqC. Para sus opciones existen Ninguno, 1/4, 2/4, 3/4, 4/4, ToneburstA y ToneburstB.

DiSEqC 1.1: Si usa el conmutador DiSEqC 1.1, debe configurarlo para que se corresponda con el conmutador DiSEqC. Para sus opciones existen Ninguno, 1/16, 2/16, 16/16.

Tono 22K: Si usa el conmutador 22K, debe configurarlo para que se corresponda con el conmutador 22K. Para sus opciones existen CONECTADO, DESCONECTADO y Ninguno cuando el tipo LNB no es el tipo Universal, mientras que el Tono 22K será automático cundo el tipo LNB está configurado en Universal.

Polarización: Horizontal o Vertical.

Motor: Es compatible con ambos motores DiSEqC1.2 y USALS.

Unicable: Esta función se usa para algunos clientes, en especial en Turquía.

Existe una tabla que muestra la fuerza y la calidad de la señal y el TP actual del actual satélite con los parámetros actuales.

(ROJO): Pulse este botón para saltar directamente al menú 'TP Manager'.

(VERDE): Pulse este botón para saltar directamente al menú 'Auto Scan'.

1. Configuración del motor

2. Lista de satélites

3. Lista TP

4. Configuración de la base de datos

Manual de usuario

a. Guarda la lista de programas en el dispositivo USB

b. Restaura la lista de programas que se guardaron en el USB en él aparato.

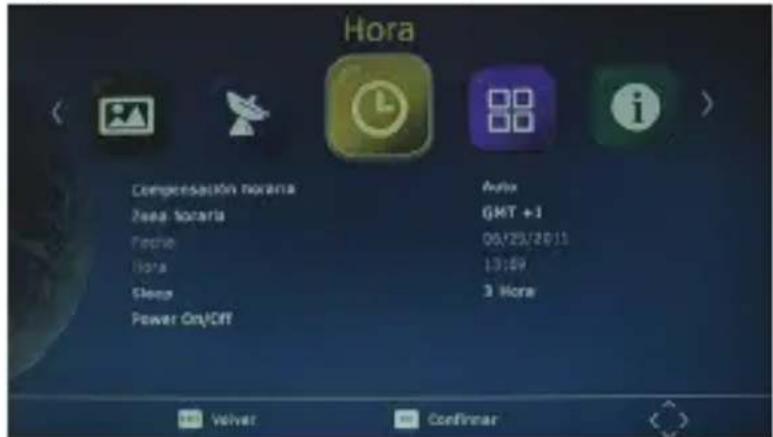

B. Hora y fecha

1. Configuración horaria

Seleccione auto o manual para los ajustes de diferencia horaria GMT.

2. Zona horaria

Seleccione la diferencia de zonas horarias cuando [Compensación de tiempo] esté fijado en Manual.

3. Fecha

4. Hora y fecha

5. Sueño

Hora Compensation horaria Aviva Zea horaria GMT +1 Fire 06/25/2011 Hora 13:09 Sleep 3 More Power On/OFF Velver Confirmar

Seleccione el tiempo que desee para la función de cierre de audio (desde 1 hora hasta 12 hora o fijelo en Off).

6. ENCENDIDO / APAGADO

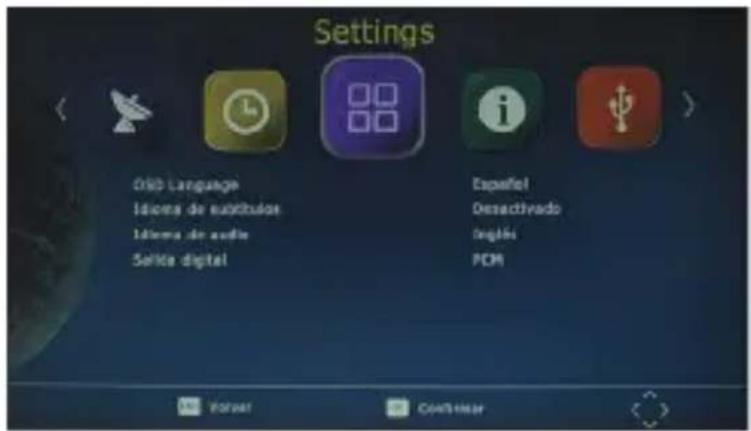

C. Configuración del sistema

1. Idioma del menú

Cambio del idioma en pantalla.

2. Idioma de Subtítulos

Seleccione el idioma de los subtítulos.

3. Idioma de audio

Si el programa dispone de multiidiomas.

Fije aquí sus preferencias.

4. Audio digital

Settings Obo Language Idierna de eucibulos Idierna de audio Serie digital Españel Desactivado logris PCM Forum COSFISER

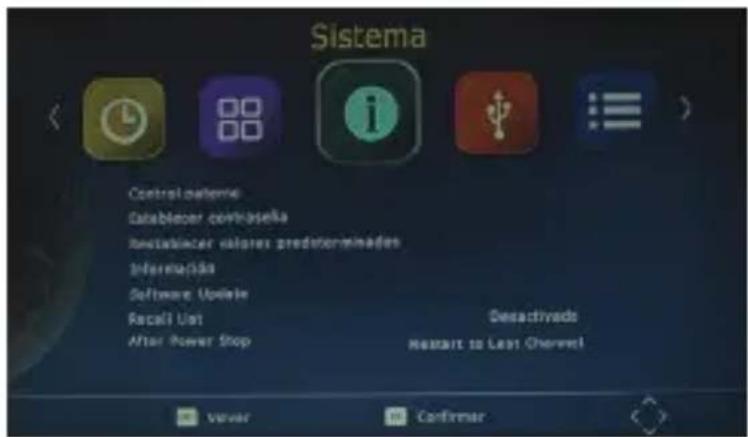

D. Configuración del dispositivo

1. Control paterno

Las opciones para configurar la referencia de edad empiezan de 4 años hasta 18 años. Para acceder a esta función será necesario introducir un código. La contraseña por defecto es "000000". Esta función asimismo se puede desactivar simplemente fijándola en OFF.

Sistema Control status Catalystor controlella Rustalystor values predominades Information Software Update Recall List After Power Stop Desactivado Restart to Last Channel Vewer Confirmar

Manual de usuario

2. Establecer contraseña

Le permite modificar la contraseña por defecto, que es "000000".

3. Restaurar la configuración de fábrica por defecto

Le permite restaurar la unidad a su configuración de fábrica por defecto. Se le solicitará que introduzca su contraseña “000000”. Pulse una vez la tecla “OK” para hacerlo.

Nota: Esta función eliminará todos los canales guardados y su configuración personal.

4. Información

Puede comprobar la versión de su unidad.

5. Actualización automática

El puerto USB asimismo se usa para realizar la actualización del software

COPIE EL ARCHIVO DE ACTUALIZACIÓN DE SOFTWARE DESDE SU PC A LA MEMORIA USB

1. Para actualizar la unidad mediante USB, conecte la unidad compatible USB al PC y haga una copia de seguridad de todos los datos de la unidad USB. Haga clic con el botón derecho del ratón en la unidad USB y seleccione el elemento Formatear. Formatee la unidad USB como sistema de archivos FAT32.

NOTA: Para realizar una actualización de software del receptor, por favor, asegúrese de que la memoria USB o el disco duro portátil están en el formato de Sistema de archivos FAT32. El puerto USB para las actualizaciones de software no es compatible con unidades USB o con discos duros portátiles en formatos de de sistemas de archivos NTFS, FAT16 o U3 PRO.

1. Pulse MENU, muévase a la derecha para entrar en CONFIGURACIÓN DEL SISTEMA, muévase hacia abajo para entrar en ACTUALIZACIÓN DE SOFTWARE. Pulse ENTRAR y entre en la unidad USB; elija actualizar nombre de archivo.

NOTA: Por favor, no retire la unidad USB del receptor o apague el receptor durante el proceso de actualización. Esto puede dañar el receptor.

6. Lista de recordatorio de canales

1. Tras la parada de alimentación

E. Dispositivo externo

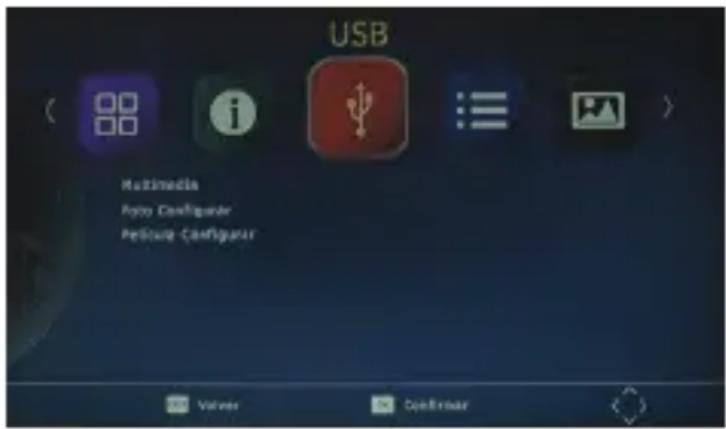

1. Multimedia

Mientras está en modo TV, pulse el botón "USB" para acceder al menú Multimedia. El menú contiene 4 iconos diferentes: Música, Foto, Película y Discos.

USB Multimedia Firefox Configurat PerStore Configurat Valver Confirmar

Manual de usuario

Reproducción de música: Seleccione el icono "MÚSICA"; mueva el cursor para entrar en la ruta del archivo de audio que desee. Pulse el botón OK para reproducir el archivo de audio seleccionado.

Visionado de fotografías: Elija el icono FOTO, y entre en la ruta del archivo de fotos que desee. Pulse el botón OK para ver los archivos de fotos que desee.

Reproducción de películas: Elija el icono PELÍCULA y mueva el cursor para elegir la ruta a los archivos de vídeo que desee. Pulse el botón OK para reproducir los archivos de vídeo que desee.

Reproducción de discos: Seleccione el icono Discos. Seleccione el archivo grabado que desee reproducir; pulse K para iniciar la reproducción. Pulse la tecla RELLAMADA para moverse hacia arriba a la siguiente carpeta. Pulse la tecla ROJA para cambiar entre los modos Vista preliminar y Pantalla completa. Use la tecla AMARILLA para eliminar el archivo que no desee. Pulse la tecla VERDE para renombrar el archivo grabado si lo desea.

2. Configurar fotografía

Puede ajustar el tiempo de diapositiva, el modo de diapositiva y la ratio de aspecto aquí.

3. Configurar película

Puede fijar la ratio de aspecto, el subtítulo específico, el fondo del subtítulo y el color de la Fuente de subtítulo.

F. Organizador de canales

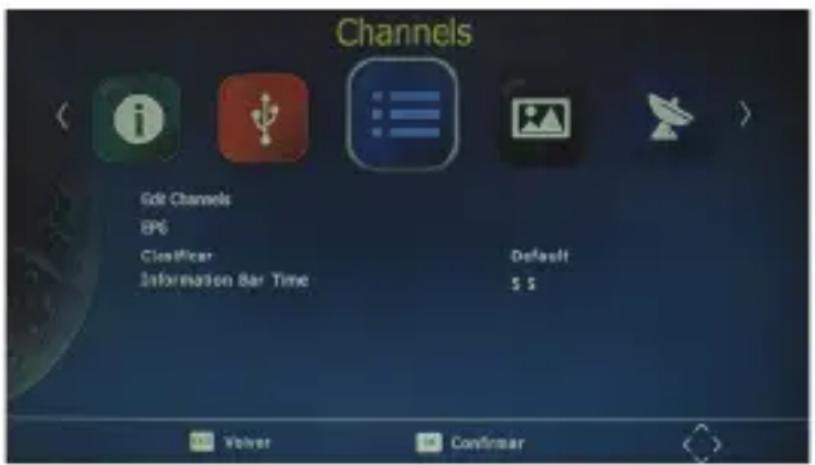

1. Editar canal

Para editar los canales (bloquear, saltar, favoritos, mover o eliminar un programa), es necesario que introduzca una contraseña. Introduzca la contraseña por defecto '000000'. La contraseña maestra de desbloqueo es "888888".

Channels Edit Channels EPS Classifier Information Bar Time Default $ S Volvoer Confirmar

2. EPG

El EPG es una guía de TV en pantalla que muestra que muestra los programas programados con siete días de antelación para cada canal sintonizado. Pulse la tecla EPG del mando a distancia para acceder a la guía electrónica de programas.

Manual de usuario

3. Clasificar

Nota: es importante desactivar la función LCN mientras se clasifica la posición de los canales.

La función “Clasificar” le permite clasificar los canales mediante métodos diferentes:

Mediante LCN: Esto clasificará los canales en orden ascendente.

Mediante nombre de servicio: Esto clasificará los canales en orden alfabético.

Mediante ID de servicio: Esto clasificará los canales por ID de servicio.

Mediante ONID: Esto clasificará los canales según la ONID.

4. Barra temporal

Pulse la barra temporal para cambiar la hora de la pantalla de información mientras cambia los canales.

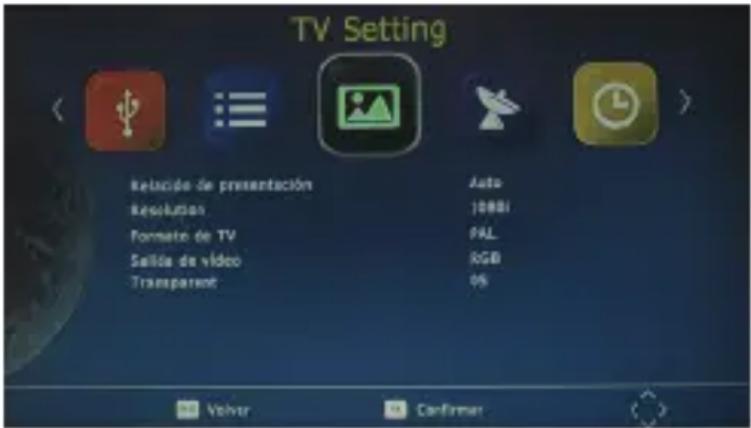

G. Configuración TV

1. Ratio de aspecto

La ratio de aspecto del video puede ser
4:3 (también conocida como imagen anamórfica) o 16:9 (también conocida como TV de pantalla panorámica).
Normalmente la ratio de aspecto de un video con definición estándar debe ser
4:3 y la de un vídeo de alta definición

TV Setting Relación de presentación Auto Resolution J0001 Formato de TV PAL Saldo de vídeo RGB Transparent 06 Volvo Confirma

16:9. Para obtener una calidad excelente del TV, pulse la tecla MENU para entrar en el menú y elija la configuración de ratio de aspecto para fijar la ratio de aspecto adecuada. La captura de pantalla de la ventana de ratio de aspecto se ilustra debajo.

2. Resolución del TV

Puede elegir diferentes resoluciones conforme a su TV: 576i, 576p, 720p, 1080i, 1080p.

3. Formato de TV

Formato de TV: PAL/NTSC

4. Salida de vídeo

CVBS, RGB

5. Transparente

Pulse transparente para cambiar el fondo del menú.

Uso diario

TECLA INFO.

Pulse la tecla "INFO" para mostrar el banner de información mientras ve el banner de información de programas de TV:

Manual de usuario

TECLA L/R

Algunos programas pueden tener idioma de audio multilingüe y esta emisión de audio puede estar en un modo diferente como estéreo, izquierda o derecha. Se mostrarán todos los idiomas de audio disponibles en la ventana de la pista de audio cuando pulse la tecla L/R. La captura de pantalla de debajo ilustra esto. Si no hay salida de audio una vez que haya seleccionado el idioma de audio. Indica que no hay audio en el modo audio actual así que tendrá que seleccionar el modo de audio anterior.

TECLA SUBT

Ciertos programas disponen de información de subtítulos multilingüe. Todos los idiomas de subtítulos disponibles se mostrarán en la ventana de información de subtítulos cuando pulse la tecla SUBT. La captura de pantalla de debajo ilustra esto. Siga la información de ayuda en la ventana de subtítulos para seleccionar el subtítulo que prefiera.

TECLA PREV/NEXT KEY & F.R./F.F.

La tecla PREV/NEXT y la tecla F.R./F.F. se pueden usar durante la reproducción de programas multimedia desde su dispositivo externo USB. Pulse la tecla PRE/NEXT para ir al programa anterior/siguiente y la tecla F.R./F.F. para avanzar rápidamente o rebobinar durante la reproducción.

EPG

Pulse la tecla EPG para mostrar la guía electrónica de programas en pantalla.

Ésta muestra la guía electrónica de programas de 7 días para todos los programas que se emiten en todas las emisoras.

LISTA DE CANALES DE TV Y DE CANALES DE RADIO

Pulse la tecla OK para mostrar todos los canales de TV o todos los canales de radios. Siga la información de ayuda en la parte inferior de la ventana para seleccionar el canal que prefiera.

CANAL FAVORITO

Configurar los canales de TV o radio favoritos:

Puede añadir los canales que prefiera a la lista de canales favoritos. Pulse la tecla Menu para acceder al Menú de edición de programas. La opción de canal favorito le permite clasificar los canales por diferentes géneros: Películas/Noticias/Deportes/Música. Pulse la tecla "FAV" u "OK" para confirmar su selección. Aparecerá un símbolo con forma de corazón al lado del canal que confirma su selección.

Manual de usuario

Desactivar los canales de TV o radio favoritos:

Pulse la tecla Menu para acceder al Menú de edición de programas. Se mostrará la lista de canales favoritos. Resalte el canal que desea desactivar. Pulse el botón "FAV"; seleccione la opción "Desactivar" y pulse la tecla "FAV" u "OK" para cancelar. Pulse la tecla "Exit" para salir del menú.

Ver canales favoritos:

Mientras está en modo de visionado normal, pulse la tecla "FAV" para acceder al menú de sus canales favoritos. Pulse las teclas IZQUIERDA o DERECHA en el mando a distancia para acceder al submenú clasificado (Películas/Noticias/Deportes/Música). Pulse las teclas ARRIBA o ABAJO para buscar entre sus canales favoritos. Pulse la tecla "OK" para seleccionar su canal favorito.

Eliminar un programa de TV o RADIO:

Pulse la tecla Menu para acceder al Menú de edición de programas. Seleccione el programa que desee eliminar y pulse la tecla "AZUL" en el mando a distancia. Aparecerá un mensaje de advertencia en la pantalla de su TV. Pulse la tecla "OK" para confirmar la eliminación del canal. Repita el procedimiento que aparece arriba para eliminar más canales.

Saltar un canal de TV o RADIO:

Pulse la tecla Menu para acceder al Menú de edición de programas. Seleccione el canal que desee “Saltar” y pulse la tecla “VERDE” en el mando a distancia. Aparecerá un símbolo de saltar. Ahora el canal se marca como SALTADO. Para guardar la configuración y salir del menú, pulse la tecla “Exit”.

Mover un programa de TV o RADIO:

Pulse la tecla Menu para acceder al Menú de edición de programas. Seleccione el canal que desee mover y pulse la tecla "ROJA" en el mando a distancia. Aparecerá el símbolo "MOVER" en la pantalla de su TV. Pulse las teclas ARRIBA o ABAJO para mover el canal a la posición que desee. Pulse la tecla "OK" para confirmar su selección. Repita el procedimiento que aparece arriba para mover más canales.

ADVERTENCIA:

Para usar el USB para la función de reproducción multimedia, función de grabación instantánea, función de grabación del temporizador de la guía de programas de TV, la función CAMBIO HORARIO, la función de reproducción de programa grabado y la función del reproductor multimedia es necesario conectar un dispositivo externo como una memoria USB o un disco duro externo al puerto USB. La capacidad máxima de disco duro soportado por el STB es de hasta un tamaño de 500GB. Es compatible con formatos de archivo FAT32 y NTFS.

Manual de usuario

1) Reproductor multimedia

MENU + multimedia puede ahora seleccionar para ver fotografías, reproducir archivos de música MP3 y ver archivos de películas mediante el reproductor multimedia: Los archivos compatibles conocidos se esbozan debajo.

Son compatibles los sistemas de archivos NTFS, FAT32 y FAT16.

reproductor Archivo compatible
Foto JPEG, BMP PNG
Música mp3 aac
Película	Avi, mpg, dat, vob, mkv, mjpeg

2) Formatear disco duro portátil

Se proporciona la función formatear disco duro portátil. Formatear un disco duro eliminará de forma permanente todos los datos del disco duro. Se recomienda encarecidamente hacer una copia de seguridad de todos los datos antes de formatear su disco duro.

Problemas y soluciones

La tabla que aparece debajo es una lista de los problemas habituales que se pueden producir con su receptor.

Fallo Causa Posible
Se enciende pero no se muestra nada en pantalla	La unidad no está encendida en el interruptor de corriente	Asegúrese de que el enchufe está conectado en la toma de pared y está encendido
La imagen de TV desaparece y la unidad muestra “NO hay señal”	La antena no está debidamente conectada o está en una zona con mala recepción	Hable con su técnico de antenas de TV local acerca de los problemas de recepción en su zona y si una nueva antena le beneficiará
Se recibe la TV digital pero faltan algunos canales	La antena no está debidamente conectada o está en una zona con mala recepción	Hable con su técnico de antenas de TV local acerca de los problemas de recepción en su zona y si una nueva antena le beneficiará

Manual de usuario

El mando a distancia no funciona

Las pilas están gastadas o hay interferencias

Hable con su técnico de antenas de TV local acerca de los problemas de recepción en su zona y si una nueva antena le beneficiará

ESPECIFICACIONES

SECCIÓN ELEMENTO DESCRIPCIÓN
SINTONIZADOR DVB-S/S2	Frecuencia de entrada:	950~2150 MHz
	Frecuencia de bucle de salida:	950~2150 MHz
	Nivel de entrada:	-80~-20dBm
	Impedancia de entrada	75Ω
DECOFICACIÓN DE CANAL	Demodulación QPSK, 8PSK
	Modo FEC	DVB-S: 1/2, 2/3, 3/4, 5/6. 7/8
		DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (QPSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (8PSK)
	Tasa de símbolo	DVB-S: 2.0~45 MS/s
	Demodulación	QPSK, 8PSK, DVB-S2: 10-30 Mb/s (QPSK), 10-31Mb/s (8PSK)
DEMULTIPLEXADOR	Estándar	ISO/IEC 13818-1
	Tasa de bits máximos de reproducción de entrada	100Mbps(Serial)/12, 5MBps(Paralelo)
DECODIFICACIÓN DE VÍDEO	Estándar	ISO/IEC 13818-2, MPEG-2 MP@ML, MPEG-4 AVC (MP L4.1)
	Ratio de aspecto	4:3, 16:9
	Formatos de vídeo	PAL-B/NTSC-M/PAL-N/PAL-M
	Resolución de vídeo 1080P, 1080I, 720P, 480P/576P, 480i/576i SD compatible
AUDIO DECODING	Estándar	ISO/IEC 13818-3

Manual de usuario

	Decodificador	MPEG-1 Capa I y II, MPEG-2, MPEG-4 AAC
	Modo de salida LPCM, RAW
	Frecuencia de muestreo	32, 44,1, 48KHz
	Nivel de Volumen	24 niveles
SALIDA AV	Video de-emphasis	CCIR REC.405-1, 625 LÍNEAS
	Ancho de banda de vídeo	5,5MHz
	Impedancia de salida de vídeo	75Ω
	Nivel de salida de vídeo 1.0Vp-p
	Salida de audio	Estéreo
	Frecuencia de salida de audio	20Hz~20KHz
	Impedancia de salida de audio	Baja
	Nivel de salida de audio	A 1.0Vrms ± 2dB en 10K.
OTROS Especificaciones de entrada de alimentación		CA100-240V~50/60Hz. Máx.8W

Manual de usuario

TODOS LOS DERECHOS RESERVADOS, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Los equipos eléctricos y electrónicos, y las pilas o baterías incluidas, contienen materiales, componentes y sustancias que pueden ser perjudiciales para su salud y para el medio ambiente, si el material de desecho (equipos eléctricos y electrónicos y baterías) no se manipula correctamente.

Los equipos eléctricos y electrónicos, y las pilas o baterías incluidas, llevan un símbolo de un cubo de basura cruzado porun aspa, como el que se ve a continuación. Este símbolo indica que los equipos eléctricos y electrónicos, y sus pilas o baterías, no deberían ser eliminados con el resto de basura del hogar, sino que deben eliminarse por separado.

Como usuario final, es importante que usted remita las pilas o baterías usadas al centro adecuado de recogida. De esta manera se asegurará de que las pilas y baterías se reciclan según la legislación y no dañarán el medio ambiente.

Todas las ciudades tienen establecidos puntos de recogida, en los que puede depositar los equipos eléctricos y electrónicos, y sus pilas o baterías gratuitamente en los centros de reciclaje y en otros lugares de recogida, o solicitar que sean recogidos de su hogar. Puede obtener información adicional en el departamento técnico de su ciudad.

Importador:

DENVER ELECTRONICS A/S

Omega 5A, Soeften,

DK-8382 Hinnerup,

Denmark

wwwfacebook.com/denverelectronics

DENVER®

EPG: Guia Eletrónico de Programas

Menu: Entrar/ no menu principal

Mute: Ativar/desativar voz.

ANT: Capítulo anterior

Seleccionar o idioma das legendas.

1. Idioma do áudio

Premir a tecla EPG para exibir no ecrã o guia eletrónico de programas.

2) Formatar disco rígido portátil
