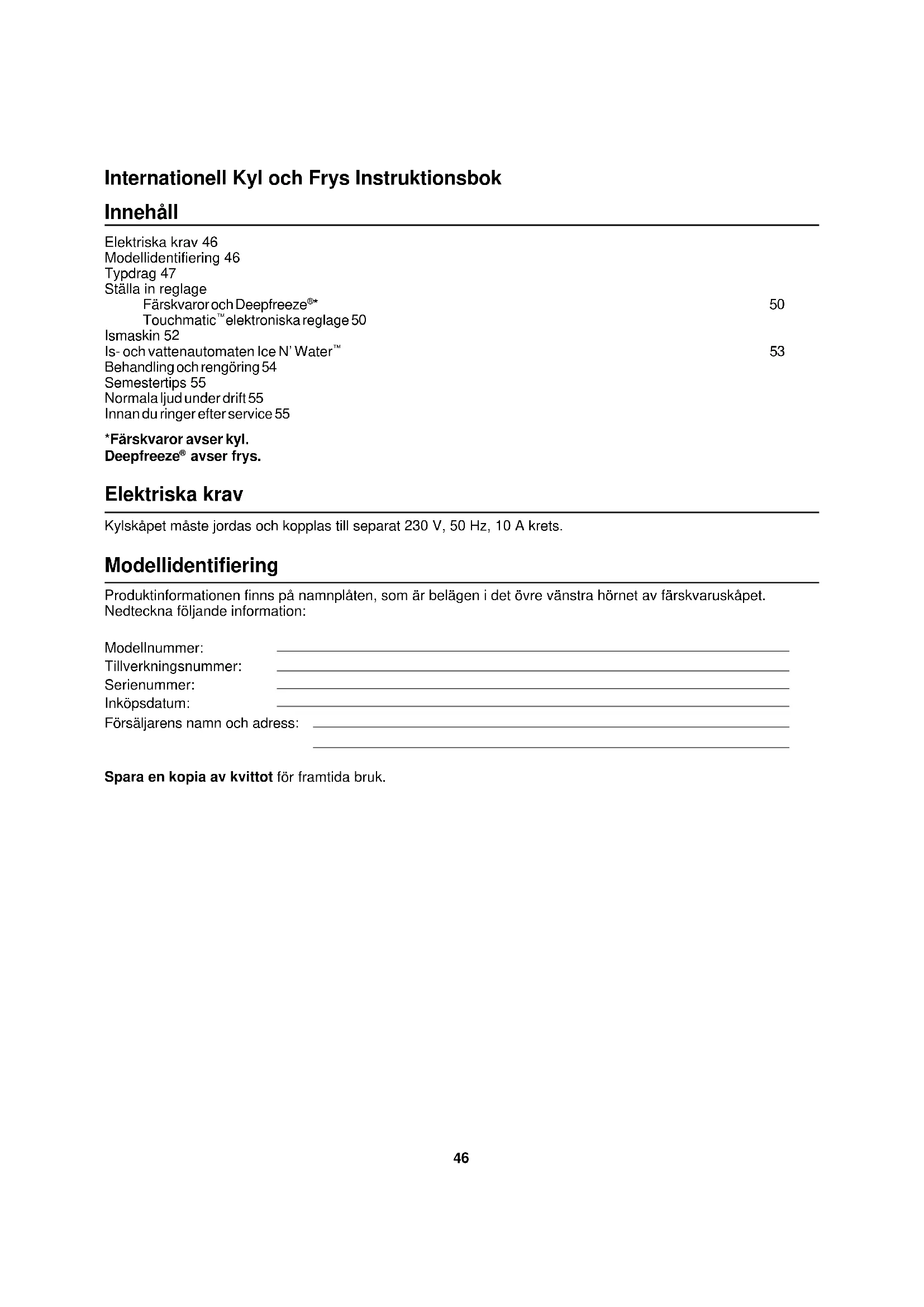

BRUKSANVISNING SRDE 520 SW AMANA

elektroniska reglage 50 Ismaskin 52 Is- och vattenautomaten Ice N’ Water

Behandling och rengöring 54 Semestertips 55 Normala ljud under drift 55 Innan du ringer efter service 55 *Färskvaror avser kyl. Deepfreeze

avser frys. Elektriska krav Kylskåpet måste jordas och kopplas till separat 230 V, 50 Hz, 10 A krets. Modellidentifiering Produktinformationen finns på namnplåten, som är belägen i det övre vänstra hörnet av färskvaruskåpet. Nedteckna följande information: Modellnummer: Tillverkningsnummer: Serienummer: Inköpsdatum: Försäljarens namn och adress: Spara en kopia av kvittot för framtida bruk.47 Typdrag Färskvaruskåp (Kyl)

4. Kylare för färskvaror

8. Förråd för mejerivaror

9. Kylare för smårätter

11. Löstagbara dörrhyllor

12. Justerbar mellanvägg

16. Avtagbar dörrgång

18. Hållare för höga förpackningar

19. Is- och vattenautomaten Ice ‘N Water

Funktioner varierar från modell till modell.48 Spillsaver

-hyllor Var försiktig Undvik person- eller egendomsskador genom att hantera kalla glashyllor försiktigt. Hyllorna kan helt plötsligt gå sönder om de har hack eller repor eller utsätts för plötsliga temperaturförändringar.

1. Ta ut hyllorna genom att lyfta deras främre del och

haka ur krokarna från metallskenan.

2. Sätt tillbaka hyllorna genom att haka i krokarna i

metallskenan och sänk ner hyllornas främre del. Kylare för färskvaror Leta reda på reglaget på frontlisten för att ställa in mängden luft som cirkulerar mellan lådan och fodret. Grönsakslådor Leta reda på reglaget på frontlisten för att ställa in ett högt eller lågt värde.

1. Ta ut lådorna genom att lyfta upp och dra ut.

hyllor finns anvisningar för att ta ut och sätta tillbaka hyllan.

2. Sätt tillbaka lådorna genom att skjuta in dem.

Förråd för mejerivaror

1. Ta av dörren genom att öppna den. Tryck lätt inåt

nära gångjärnen och dra utåt.

2. Ta ut hyllan genom att lyfta upp den och dra utåt.

3. Sätt tillbaka dörren och hyllan genom att utföra

steg 1-2 i omvänd ordning. Kylare för smårätter

1. Ta av dörren genom att öppna den. Tryck lätt inåt

nära gångjärnen och dra utåt.

2. Ta ut den löstagbara hyllan genom att ta ut

dryckkylarens dörr och lyft sedan upp den löstagbara hyllan.

3. Sätt tillbaka dörren och den löstagbara hyllan

genom att utföra steg 1-2 i omvänd ordning.

1. Ta ut lådan och fodret genom att lyfta upp och dra

ut. Under rubriken Spillsaver

hyllor finns anvisningar för att ta ut och sätta tillbaka hyllan. Använd åttonde t o m elfte urtagen.

2. Sätt tillbaka fodret och sedan lådan, genom att

skjuta in. Kontrollera att skyddshylsan sitter över luftintaget i sidoväggen.49 Dryckkylare Leta reda på vredet på vänstra framväggen på färskvaruskåpet för att ställa in mängden luft. Stor-Mor

1. Ta ut hyllorna och korgarna genom att lyfta upp

2. Sätt tillbaka hyllorna och korgarna genom att

utföra steg 1 i omvänd ordning. Avtagbar dörrgång

1. Ta ut den avtagbara dörrgången genom att dra

framåt och knäppa av den.

2. Sätt tillbaka den avtagbara dörrgången genom

rikta in klämmorna på hålen i Deepfreeze

-dörren. Tryck tills den avtagbara dörrgången låses fast.

1. Ta av dryckkylarens dörr genom att ta ut de nedre

löstagbara dörrhyllorna. Skjut dryckkylarens dörr nedåt och utåt genom dörrskenans underkant.

2. Sätt tillbaka dryckkylaren genom att utföra steg 1

i omvänd ordning. Glidfästelementen måste sitta kvar för att kunna installera dörren igen. Löstagbara dörrhyllor

1. Ta ut de löstagbara dörrhyllorna genom att trycka

tungorna mot mitten och dra utåt.

2. Sätt tillbaka de löstagbara dörrhyllorna genom att

skjuta in tills tungorna låses fast. Dörrhyllor

1. Ta ut de skjutbara hyllorna genom att lyfta upp

2. Sätt tillbaka de skjutbara dörrhyllorna genom att

utföra steg 1 i omvänd ordning.

1. Ta ut de hakförsedda dörrhyllorna genom att

knacka uppåt i varje ände. Lyft upp hyllans underkant och frigör hakarna.

2. Sätt tillbaka de hakförsedda hyllorna genom att

föra på hakarna och sänka ner hyllans underkant. Knacka nedåt på ändarna.50 Ställa in reglage Detta kylskåp fungerar mest effektivt i normal rumstemperatur på 12° till 43°C. Färskvaruskåpets och Deepfreeze

skåpets reglage (icke-elektroniska modeller) Leta reda på färskvaruskåpets och Deepfreeze

-skåpets reglage upptill på färskvaruskåpets bakre vägg. När Deepfreeze

-skåpets reglage är inställt på off kommer varken kylskåpet eller Deepfreeze

-skåpet att bli kallt. Ställ först in båda reglagen på 4. Vänta i 24 timmar tills färskvaruskåpet och Deepfreeze

-skåpet uppnått önskade temperaturer. Efter 24 timmar kan du justera reglagen som du önskar. 1 är den varmaste inställningen och 7 är den kallaste. Touchmatic

elektroniska reglage (elektroniska modeller) Kontrollera att strömbrytaren är tillslagen, innan programmering sker. Ta bort fotpanelen och leta reda på den svarta lådan mitt i skåpet. Strömbrytaren finns på lådans högra sida. Ställ in temperaturerna exakt med en hushållstermometer som omfattar temperaturintervallet -20,5° till 10°C. Stick in termometern så att den ligger inklämd mellan fryspaket i Deepfreeze

-skåpet. Vänta i 5-8 timmar. Om Deepfreeze

-skåpets temperatur inte är -18° till -17°C ska du justera reglaget, en siffra i taget. Kontrollera på nytt efter 5-8 timmar. Ställ termometern i ett glas med vatten mitt i färskvaruskåpet. Vänta i 5-8 timmar. Om färskvaruskåpets temperatur inte är 3° till 4°C ska du justera reglaget, en siffra i taget. Kontrollera på nytt efter 5-8 timmar.51 Färskvarutemp Leta reda på Touchmatic

elektronisk manöverpanel, som finns på kylskåpet mellan handtagen. Tryck på tangenten * för att aktivera manöverpanelen. Alla övriga tangenter, utom tangenten Larm av, förblir inaktiva tills du tryckt på tangenten *. När manöverpanelen aktiverats förblir tangenterna programmerbara i minst 10 minuter. Färskvaruskåpets och Deepfreeze

-skåpets reglage är förinställda på 5. Vänta 24 timmar tills färskvaruskåpet och Deepfreeze

-skåpet uppnått önskad temperatur. Efter 24 timmar ska du justera reglagen till önskat värde. 1 är den varmaste inställningen och 9 är den kallaste. På sidan 50 finns anvisningar för att ställa in temperaturerna exakt. Justera färskvaruskåpets eller Deepfreeze

-skåpets temperatur genom att trycka på tangenten * och sedan på tangenten Färskvarutemp eller Deepfreeze

-temp. Tryck på tangenten Varmare eller Kallare för att justera temperaturinställningen en nivå i taget. Om du håller nere tangenten Varmare eller Kallare justeras temperaturen med mer än en nivå i taget. Semesterfunktion Med semesterfunktionen avfrostas kylskåpet mera sällan när det inte används under en längre tid. Semesterfunktionen aktiveras genom att trycka på tangenten * och sedan på tangenten Semester. Indikatorlampan tänds. Upprepa ovanstående steg för att deaktivera semesterfunktionen. Semesterfunktionen deaktiveras även om dörren till färskvaru- eller Deepfreeze

-skåpet öppnas. Funktionen max kyla Funktionen max kyla justerar färskvaruskåpets temperatur till dess lägsta värde. Efter 10 timmar återställs färskvaruskåpets temperatur automatiskt till det tidigare värdet. Aktivera funktionen max kyla genom att trycka på tangenten * och sedan på tangenten Max kyla. Indikatorlampan tänds. Upprepa ovanstående steg för att deaktivera funktionen max kyla före automatisk återställning. Funktionen snabbfrysning Funktionen snabbfrysning justerar Deepfreeze

-skåpets temperatur till dess lägsta värde. Efter 24 timmar återställs Deepfreeze

-skåpets temperatur automatiskt till det tidigare värdet. Funktionen snabbfrysning aktiveras genom att trycka på tangenten * och sedan på tangenten Snabbfrys. Indikatorlampan tänds. Upprepa ovanstående steg för att deaktivera funktionen snabbfrysning före automatisk återställning. Deepfreeze

-temp Semester Snabbfrys Larm av Visning av Kallare Varmare Max kyla52 Inläsningston Inläsningstonen anger att någon tryckte på en tangent och att kommandot lästes och accepterades. Inläsningstonen deaktiveras genom att trycka på och hålla tangenten * i tre till fem sekunder. Tre korta ljudsignaler anger att instruktionerna accepterades. Upprepa ovanstående för att aktivera inläsningstonen. Larmet öppen dörr Larmet öppen dörr hörs och tänd indikatorlampa blinkar om en av dörrarna är öppna i tre minuter. Larmet öppen dörr deaktiveras genom att trycka på tangenten Larm av eller genom att stänga en av dörrarna. Larmet öppen dörr aktiveras genom att trycka på tangenten * och sedan hålla tangenten Larm av i tre till fem sekunder. Tre korta ljudsignaler avges. Repetera det ovanstående för att deaktivera larmet öppen dörr permanent. Larmet hög temperatur Larmet hög temperatur hörs och indikatorlampan tänds om färskvaruskåpets eller Deepfreeze

-skåpets temperatur är hög i två timmar. En blinkande lampa anger påverkat utrymme. Larmet hög temperatur deaktiveras genom att trycka på tangenten Larm av. Larmet stoppas när rätt temperatur uppnåtts. Termistorlarm Termistorlarmet hörs och indikatorlamporna rullar över om färskvaruskåpets eller Deepfreeze

-skåpets termistor inte fungerar på rätt sätt. Visningen deaktiveras genom att trycka på tangenten Larm av. Om termistorlarmet hörs ska du omgående kontakta en behörig servicetekniker. Om du tryckt på tangenten Larm av provar termistorkontrollen om för att bekräfta att situationen har rättats till. Larmet hörs igen om termistorn inte fungerar på rätt sätt. Visningslampor Visningslamporna för temperatur deaktiveras genom att trycka på tangenten * och sedan på tangenten Visning av. Visningslamporna för temperatur aktiveras genom att trycka på en av de fem översta tangenterna. Lampan rengör kondensorspiral Lampan rengör kondensorspiral tänds en gång var 3:e månad som en påminnelse om att rengöra kondensorspiralen. Lampan släcks automatiskt efter 72 timmar. Lampan rengör kondensorspiral kan deaktiveras innan den automatiska återställningen genom att trycka på tangenten Larm av. Ismaskin Kylskåpet är försett med en elektrisk anslutning i Deepfreeze

-skåpet för installation av ismaskin. Ismaskin, modell IC54, och vattenfilter, artikelnr R0183114, kan inköpas separat.

1. Kontrollera att isbehållaren är på rätt plats och att

isnivåarmen är nere.

-skåpet uppnått normal temperatur fylls ismaskinen med vatten och börjar arbeta. Det tar 24-48 timmar efter installation tills första omgången is är klar. Ismaskinen producerar sju till nio omgångar is under 24 timmar, under bästa möjliga förhållanden.

3. När is bildats faller istärningar ner från ismaskinen

till isbehållaren. När is produceras höjs och sänks isnivåarmen. När isbehållaren är full stänger isnivåarmen av ismaskinen. Viktigt Släng bort de tre första omgångarna is, så att eventuella föroreningar inte kommer in i dricksvattnet.

4. Stäng av ismaskinen genom att lyfta upp

isnivåarmen. Det hörs ett klickande ljud när armen är i rätt position. Isnivåarmen stannar kvar i den positionen. Viktigt Tvinga inte ner isnivåarmen och tvinga inte upp den förbi stoppläget.53 Var försiktig Gör så här för att undvika person- och egendomsskador:

1. Använd inte is- och vattenautomaten

2. Sätt inte fingrar, händer eller något

främmande föremål i is- och vattenautomatens öppning.

3. Använd inte vassa föremål för att bryta

isen. Användning av vattenautomat

1. Fyll på vatten genom att trycka en behållare mot

vattenautomatens tvärslå.

2. Vattnet slutar komma när du slutar trycka mot

vattenautomatens tvärslå. Det kan droppa något. Dropphyllan har inget avloppsrör. Stora spill ska torkas upp omgående. Användning av isautomat

1. Välj läget istärningar eller krossad is (vissa

modeller) genom att skjuta spaken på isautomatens frontpanel. Is faller ner när du trycker en behållare med bred öppning mot isautomatens tvärslå. Håll behållaren nära utkastaren så att is inte ramlar utanför behållaren. Var försiktig Undvik egendomsskada genom att inte låta is falla ner direkt i tunna glas, fina porslinskoppar eller kristallskålar.

2. Isen slutar komma när du slutar trycka mot

isautomatens tvärslå. Gör det innan behållaren är full. Ytterligare en del is fortsätter att falla ner. Ta inte bort behållaren förrän isen slutat komma. Om isautomaten arbetar kontinuerligt kommer motorn att stängas av efter cirka två minuter. Motorn återställs efter tre minuter och sedan kan isautomaten fortsätta att arbeta. Det tar en liten stund att växla mellan läget istärningar och läget krossad is. Krossade isstycken varierar i storlek och form. Det kan bildas “snö” på luckan och isutkastaren när krossad is faller ner många gånger. Låt “snön” avdunsta eller torka torrt. Isautomaten fungerar endast om istärningarna har rätt storlek och är halvmånformade. Fyll inte på inhandlade istärningar eller andra slags tärningar. Is- och vatten lampa En lampa tänds när is- eller vattenautomaten arbetar. På vissa modeller finns en nattlampa. Nattlampan kan deaktiveras genom att trycka på kontakten som sitter under is- och vatten frontplatta, till vänster om tvärslå. Vattnets smak och lukt Gör så här för att minska problem med smak och lukt:

1. Kasta ut 10-14 glas vatten efter att kylskåpet

ursprungligen anslutits till hushållsvattenledningen.

2. Spola vattensystemet och behållaren enligt ovan,

när de inte använts en längre tid.

3. Lägg livsmedel i ordentligt tillslutna behållare eller

4. Installera vattenfilter, artikelnr R0183114, på

5. Kontakta en lokal vattenreningsfirma för att få

specialhjälp om problemet kvarstår. Is- och vattenautomaten Ice N’ Water ™54 Behandling och rengöring VARNING Undvik elektriska stötar som kan förorsaka allvarliga personskador eller dödsfall, genom att koppla ur nätsladden till kylskåpet före rengöring. Anslut nätsladden igen efter rengöring. Var försiktig Undvik person- och egendomsskador genom att läsa och följa alla anvisningar som gäller för rengöringsmedlet. Allmänt

1. Tvätta ytorna med fyra matskedar

natriumbikarbonet utspätt i en liter varmt vatten, efter behov. Skölj och torka ytorna ordentligt.

2. Använd inte följande artiklar:

• skursvamp Dessa artiklar kan förorsaka repor eller sprickor, och avfärga ytorna. Glashyllor Var försiktig Undvik person- eller egendomsskador genom att hantera kalla glashyllor försiktigt. Hyllorna kan helt plötsligt gå sönder om de har hack eller repor eller utsätts för plötsliga temperaturförändringar. Ta ut glashyllan och placera den på en handduk. Låt hyllan komma upp i rumstemperatur innan den rengörs. Glödlampor VARNING Undvik elektriska stötar som kan förorsaka allvarliga personskador eller dödsfall, genom att koppla ur nätsladden till kylskåpet före byte av glödlampa. Anslut nätsladden igen efter byte av glödlampa. Var försiktig Gör så här för att undvika person- och egendomsskador:

1. Låt glödlampan svalna.

2. Använd skyddshandskar vid byte av

glödlampa. Ta bort lampskyddet. Använd lampa av samma typ och storlek. Dörrtätningar

1. Rengör dörrtätningarna var 3:e månad i enlighet

med de allmänna anvisningarna för rengöring.

2. Skölj och torka tätningarna ordentligt.

3. Smörj på ett litet lager av vaselin för att

dörrtätningarna ska förbli mjuka och böjliga. Kondensorspiral Rengör kondensorspiralen var 3:e månad. Damm och linneskav kan förorsaka:

• delar som går sönder i förtid

1. Avlägsna fotpanelen genom att dra framåt.

2. Rengör spiralen med ett dammsugarmunstycke.

3. Fotpanelen monteras in med överkanten först.

Knäpp sedan fast underkanten. På fotpanelens baksida anges överkanten.

4. Dra ut kylskåpet från väggen. Sug med en

dammsugarborste över kondensorfläktens utloppsgaller på kylskåpets baksida.55 Semestertips Under kortare tids frånvaro ska livsmedel som lätt förstörs tas bort. Om en ismaskin installerats skall isnivåarmen föras till läge från. Gör så här vid längre tids frånvaro:

3. Rengör kylskåpet.

4. Rengör dörrtätningarna.

5. Håll dörrarna öppna så att luft kan cirkulera i

6. Om en ismaskin installerats skall vattentillförseln

till kylskåpet stängas av och isnivåarmen föras till läge från. Var försiktig Undvik egendomsskador genom att stänga av vattentillförseln till kylskåpet och föra isnivåarmen till läge från, innan semesterresor påbörjas. Normala ljud under drift Detta nya kylskåp kanske ersätter ett annat som var mindre, mindre effektivt eller av annan konstruktion. Dagens kylskåp har nya funktioner och är mer energisnåla. Därför kanske de frambringar obekanta ljud. Dessa är dock helt normala och man vänjer sig snabbt vid dem. Dessa ljud anger även att kylskåpet arbetar och fungerar normalt. Modeller med elektroniska reglage Avdunstningsfläkten fungerar inte när dörren till antingen färskvaruskåpet eller Deepfreeze

-skåpet är öppet. Innan du ringer efter service Kylskåpet fungerar inte.

• Kontrollera att Deepfreeze

-reglaget är påslaget.

• Kontrollera att nätsladden är ansluten.

• Kontrollera om en säkring gått eller om en automatsäkring löst ut. Anslut annan elektrisk utrustning till samma uttag.

• Vänta i 40 minuter för att se om kylskåpet sätter igång. Om lamporna fungerar och Deepfreeze

reglaget är påslaget, men de två fläktarna och kompressorn inte fungerar, avfrostas sannolikt kylskåpet. Kylskåpet fungerar fortfarande inte.

• Koppla ur kylskåpets nätsladd. Överför livsmedlen till ett annat kylskåp eller lägg in kolsyresnö i Deepfreeze

-skåpet så att livsmedlen bevaras tills kylskåpet repareras. Livsmedlens temperatur är för hög.

• Se ovanstående avsnitt.

• Beräkna tillräcklig tid för att kyla färskvaruskåpet eller Deepfreeze

-skåpet om mycket livsmedel lagts in nyligen.

• Rengör kondensorspiralen.

• Justera färskvaruskåpets reglage och/eller Deepfreeze

• Kontrollera att det bakre luftgallret inte är blockerat. Det bakre luftgallret finns bakom den vänstra sval- lådan. Temperaturen i kylaren för färskvaror är för hög.

• Ställ in reglaget på en lägre temperatur.

-reglaget på en lägre temperatur. Livsmedlens temperatur är för låg.

• Rengör kondensorspiralen.

• Justera färskvaruskåpets reglage.

• Beräkna att det tar flera timmar innan rätt temperatur uppnås. Kylskåpet slår på för ofta.

• Det kan vara helt normalt för att hålla en jämn temperatur.

• Dörrarna kanske har öppnats för ofta eller stått öppna för länge.

• Rengör kondensorspiralen.

• Kontrollera att tätningen tätar. Det finns vattendroppar på kylskåpets insida.

• När luftfuktigheten är hög eller om dörrarna öppnats ofta är detta normalt. Det finns vattendroppar på kylskåpets utsida.

• Kontrollera att tätningen tätar.56 Sval-lådorna eller kylaren för färskvaror går trögt att stänga.

• Kontrollera om det finns en förpackning som gör att det inte går att stänga lådan.

• Kontrollera att lådorna sitter på rätt plats.

• Rengör glidrännorna med varmt tvålvatten. Skölj och torka ordentligt.

• Smörj på ett litet lager vaselin på glidrännorna.

• Kontrollera att kylskåpet är vågrätt. Kylskåpet luktar.

• Rengör färskvaruskåpet och Deepfreeze

• Se till att all mat är skyddad och använd frysfolie. Istärningarna luktar.

• Se ovanstående avsnitt.

• Släng bort isen och rengör islådan eller -facken oftare. Istärningarna är mycket porösa och börjar lätt lukta. Kylskåpet eller ismaskinen avger obekanta ljud eller är för högljudd.

• Se avsnittet Normala ljud under drift. Detta kan vara helt normalt. Istärningarna klumpar ihop sig eller “krymper”.

• Töm lådan eller facken för istärningar oftare. Om istärningar får ligga en lägre tid kan de klumpa ihop sig eller krympa. Is bildas i ismaskinens intagsrör.

aftapningskontrollen.
