BRUKSANVISNING FO311 Smev
Säkerhetssymboler som varnar användaren om potentiella risker för den personliga säkerheten.
Följ alla säkerhetsvarningar enligt följande symboler:
WARNING
WARNING
Fara för skador eller
livshotande skador.
VIKTIGT
VIKTIGT
För att undvika möjliga
skador och/eller fel.
Håll min. säkerhetsavständ till väggarna och golvet beroende på modell. Se FIG. I på SID. 122.
MÄTT FÖR INBYGGNADSÖPPNINGEN
Borra ett hål i möbeln så som indikeras i FIG. 2 - SID. 123 enligt modellen.
Möbeln måste vara korrekt byggd i vinkel med den horisontella köksbänken och möbelns framsida.
Inbyggnadsöppningen i möbeln måste vara så rak som möjlig.
Vid luftöppningar i möbeln, undvik att brandfarligt material tränger in i den.
ATT ANSLUTA SKORSTENEN
MODELLERNA FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS MÄSTE ANSLUTAS TILL EN SKORSTEN PÅ TAKET.
MAN FÅR ENDAST ANVÄNDA RÖR OCH KAMINEN SOM ANGES I DESSA INSTRUKTIONER OCH FINNS TILLGÄNGLIGA HOS TRUMA- ELLER SMEV-ÅTERFÖRSÄLJARE.
TELESKOPRÖRET OCH IMKANALEN SKA PLACERAS PÅ AVSTÅND FRÅN MATERIAL SOM INTE KLARAR TEMPERATURER ÖVER 120 °C.
I Fäst skorstenens öäppning (K) med de 2 skruvarna som medföljer, så som visas i FIG. 3 - SID. 126 och fortsätt med anslutningen av röret och skorstenen.
2 Skorstenen måste anslutas vertikalt med en maximal lutning på 15 grader. Borra ett hål på ∅ 60mm på taket i närheten av ugnen. Vid behov kan du lägga in en plåtremsa med 1 mm tjocklek på hålets vägg för att taket inte ska deformeras under fastsättningen och förbli vattentätt.
3 Sätt i skorstenen och fäst den med mutten från insidan. För att garantera takets vattentäthet, dra åt fästmuttern i skorstenen igen efter några funktionstimmar.
4 Anslut tömningsröret så som indikeras i FIG. 4. - SID. 127. Sätt i röret i skorstenen ända in och fäst det med en gångskärande skruv.
5 Fäst tömningsröret (∅ 55 mm) och skyddsröret (∅ 65 mm) ordentligt vid väggarna genom att använda banden över hela längden.
GASANSLUTNING
WARNING
KONTROLLERA DESSA UPPGIFTER INNAN DU ANSLUTER APPARATEN TILL GASBEHÄLLAREN. TRYCKREDUCERARNA SOM SKA ANVÄNDAS MELLAN BEHÄLLAREN OCH APPARATEN MÄSTE UPPFYLLA KATEGORIKRAVEN SOM INDIKERAS I TABELLEN NEDAN.
Denna apparat kan fungera med följande typer av gas och motsvarande matningstryck. Kategorin (eller kategorierna) enligt vilken apparaten har justerats är klart indikerad på identifikationsetiketten som sitter på apparaten.
| KATEGORI OCH DESTINATIONSLÄNDER | GASTRYCK |
| I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI | 30 mbar Butan (G30)30 mbar Propan (G31) |
| I3+ (28-30/37)BE CH ES FR GB IE IT PT SI | 28-30 mbar Butan (G30)37 mbar Propan (G31) |
| MODELL NOMINELL JÄM FÖRANDETERMISK EFFEKT | LUFTVOLYM SOM KRÄVSFÖR KOMB. |
| FO200FT - FO200FTFEFO290TD - FO290TSFO300 - FO300LFO390TD - FO390TS | 1,2 KW - 87 gr/h | 2,4 m^3/h |
| FO211FGTFO291TD - FO29ITS - FO311FO391TD - FO39ITSVN555 - VN565 | 1,6 KW - 116 gr/h | 3,2 m^3/h |
WARNING
UNDER INSTALLATIONEN OCH ANSLUTNINGEN, FÅR GASLEDNINGSRÖRET INTE UTSÄTTAS FÖR VRIDNING, DRAGNING ELLER ANDRA PÅFRESTNINGAR.
Anslutningen av gasledningen till apparaten måste utföras med ett metallrör och med täta kopplingar. Man kan använda slangar med följande egenskaper:
a) De måste kunna inspekteras när som helst.
b) De måste skyddas mot kontakt med varma delar (som brännarens undre del).
c) De måste skyddas mot påfrestningar (vridning, dragning, klämning osv.).
d) De måste skyddas från inbyggnadens rörliga delar (t.ex. en kökslåda).
e) De får vara högst 1,5 m långa.
f) De ska bytas ut före förfallodatumet.
Då anslutningen har utförts, ska du kontrollera gaskretsens täthet genom att använda en vätska som inte fräter för att söka efter eventuella läckor. Använd inte en lösning med tvål och vatten. ANVÄND INTE ELDSLÅGOR.
ELEKTRISK ANSLUTNING
Detta kapitel gäller endast de modeller som har teste 12 V-- på identifikationsskylten som sitter fastlimmat på apparaten.
DENNA APPARAT FÅR ENDAST ANSLUTAS TILL EN 12 ✉ GENERATOR. KRETSEN MÅSTE SKYDDAS AV EN SÄKRING PÅ HÖGST 3 Ampere.
FÖLJ ANSLUTNINGENS KORREKTA POLARITET!
ANSLUT ABSOLUT INTE APPARATEN TILL NÄTSPÄNNINGEN (230 V \~) EFTERSOM DET KAN LEDA TILL ATT KOMPONENTER FÖRSTÖRS OCH ATT ANVÄNDAREN UTSÄTTS FÖR FARA.
För att ansluta apparaten ska du använda en dubbel röd och svart kabel på 1,5 mm² och ansluta den till kabelfästet som sitter på apparatens baksida. Den röda terminalen är den positiva polen och den svarta terminalen är den negativa polen.
FASTSÄTTNING
DENNA APPARAT MÅSTE FÄSTAS VID MÖBELN MED HJÄLP AV SKRUVAR SÅ SOM BESKRIVS I FIG. 5 - SID. 128.
FÖRSIKTIGHETSÅTGÄRDER
DENNA APPARAT FÅR ENDAST ANVÄNDAS AV VUXNA ANSVARIGA PERSONER. UNDER OCH OMEDELBART EFTER ANVÄNDNINGEN, KAN DE TILLGÄNGLIGA DELARNA VARA HETA. VIDRÖR DEM INTE OCH HÅLL BARN PÅ AVSTÅND. EFTER TILLAGNINGENS SLUT, SKA DU FÖRSÄKRA DIG OM ATT STÄLLA MANÖVERRATTEN/MANÖVERRATTARNA I STÄNGT LÄGE. EFTER ANVÄNDNINGEN, SKA DU STÄNGA GASLEDNINGENS HUVUDKRAN.
DENNA APPARAT ÄR INTE AVSEDD FÖR ANVÄNDNING AV PERSONER (INKLUSIVE BAINTE EN VUXEN SOM ANSVARAR FÖR DERAS SÄKERHET ÖVERINSER ANVÄNDNINGEN ELLER GER INSTRUKTIONER. BARN MÅSTE BEVAKAS FÖR ATT SE TILL ATT DE INTE LEKER MED APPARATEN.
ANVÄNDNINGEN AV EN GASSPIS LEDER TILL VÄRMEUTVECKLING OCH FUKTBILDNING I LOKALAN EDEN INSTALLERAS I. SE TILL ATT VÄDRA KÖKET: LÄT DE NATURLIGA LUFTÖPPNINGARNA VARA ÖPPNA ELLER INSTALLERA EN ANORDNING FÖR MEKANISK VENTILATION (MEKANISK SUGKÅPA).
EN INTENSIV OCH LÅNGVARIG ANVÄNDNING AV APPARATEN KAN GÖRA ATT EN EXTRA VENTILERING KRÄVS, TILL EXEMPEL GENOM ATT ÖPPNA ETT FÖNSTER ELLER ÖKA DET EVENTUELLA MEKANISKA INSUGET FÖR EN EFFEKTIVARE VENTILATION.
INNAN DU LAGAR MAT FÖR FÖRSTA GÅNGEN, SKA DU LÅTA UGNEN VARA PÅ I MINST 30 MINUTER OCH GRILLEN I MINST 15-20 MINUTER.
KONTROLLPANEL
Följande symboler indikerar att brännaren inte överensstämmer med manöverratten. OBS: olika modeller kan ha olika manöverrattar och symboler.
DENNA SYMBOL SITTER NÄRA UGNSBRÄNNARENS MANÖVERRATT
DENNA SYMBOL SITTER NÄRA GRILLBRÄNNARENS MANÖVERRATT
Följande symboler indikerar reglering av brännaren som överensstämmer med manöverrattens läge. OBS: olika modeller kan ha olika manöverrattar och symboler.
GAS STÄNGD
STOR LÅGA
LITEN LÅGA
1 - 2 - 3 - 4 - 5 - 6
TEMPERATURER FÖR UGNEN
GRILL
ANDRA SYMBOLER
KNAPP FÖR ELEKTRONISK TÄNDNING
DENNA SYMBOL ÄR PLACERAD VÄL SYNLIGT I NÄRHETEN AV UGNSVREDET. SYMBOLEN FINNS PÅ SAMTLIGA MODELLER MED ELEKTRONISK TÄNDNING SOM AKTIVERAS NÄR VREDET TRYCKS IN HELT.
LAMPBRYTARE
GRILLSPETTSBRYTARE
STRÖMBRYTARE FÖR ROTERANDE TALLRIK
BRÄNNARE
Nedan följer egenskaperna för brännaren som gäller de olika modellerna:

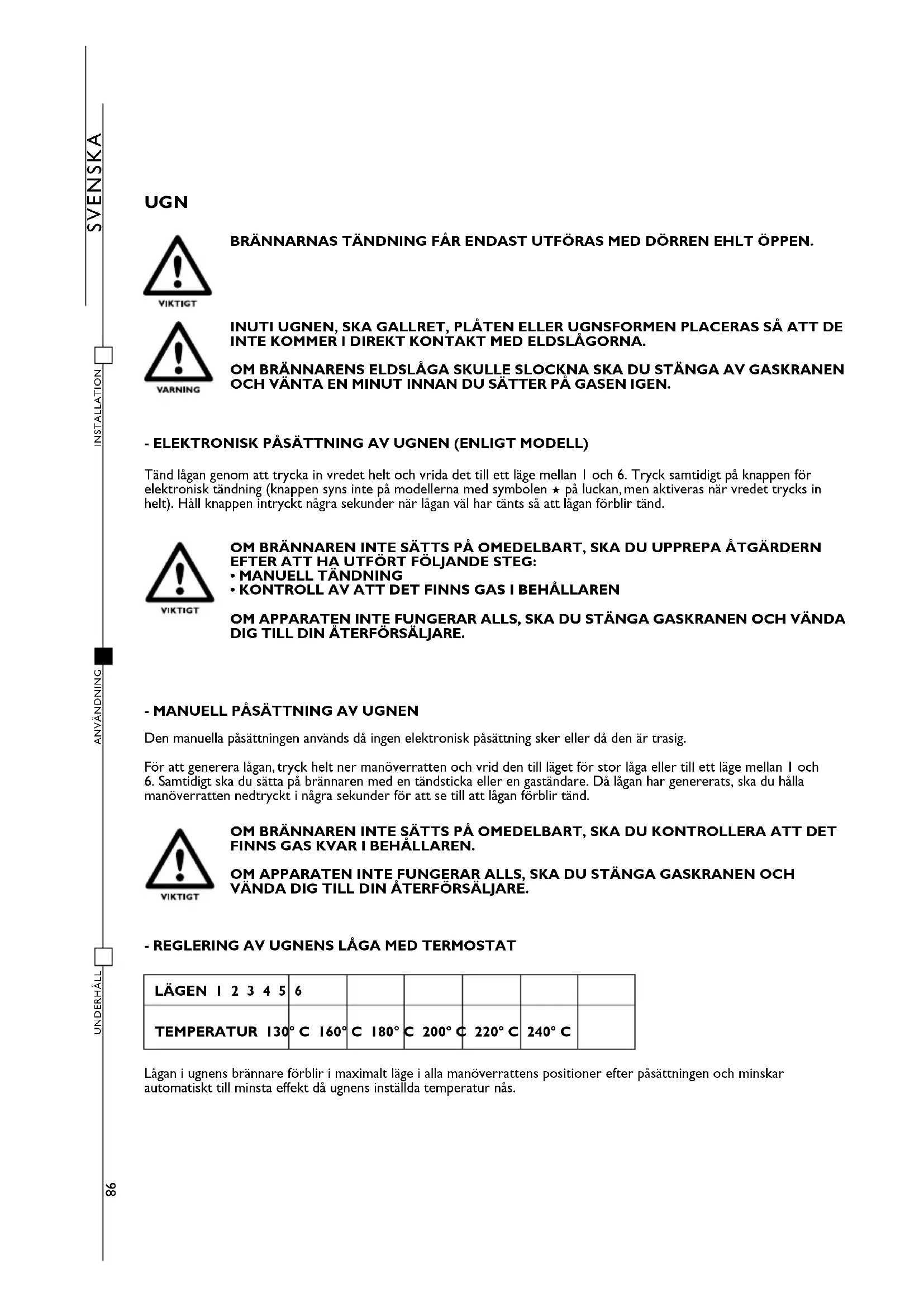

Tänd lågan genom att trycka in vredet helt och vrida det till ett läge mellan 1 och 6. Tryck samtidigt på knappen för elektronisk tändning (knappen syns inte på modellerna med symbolen ★ på luckan, men aktiveras när vredet trycks in helt). Håll knappen intryckt några sekunder när lågan väl har tänts så att lågan förblir tänd.
OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU UPPREPA ÅTGÄRDERN EFTER ATT HA UTFÖRT FÖLJANDE STEG:
• MANUELL TÄNDNING
• KONTROLL AV ATT DET FINNS GAS I BEHÅLLAREN
Den manuella påsättningen används då ingen elektronisk påsättning sker eller då den är trasig.
För att generera lågan, tryck helt ner manöverratten och vrid den till läget för stor låga eller till ett läge mellan I och 6. Samtidigt ska du sätta på brännaren med en tändsticka eller en gaständare. Då lågan har genererats, ska du hålla manöverratten nedtryckt i några sekunder för att se till att lågan förblir tänd.
OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS KVAR I BEHÅLLAREN.
OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÄNGA GASKRANEN OCH VÄNDA DIG TILL DIN ÅTERFÖRSÄLJARE.
- REGLERING AV UGNENS LÅGA MED TERMOSTAT
| LÄGEN 1 2 3 4 5 | 6 | | | | | |
| TEMPERATUR 130° C 160° | C 180° | C 200° C | 220° C | 240° C | | |
Lågan i ugnens brännare förblir i maximalt läge i alla manöverrattens positioner efter påsättningen och minskar automatiskt till minsta effekt då ugnens inställda temperatur nås.
GRILL
BRÄNNARENS PÅSÄTTNING FÅR ENDAST UTFÖRAS MED DÖRREN HELT ÖPPEN.
OM BRÄNNAREN INTE SÄTTS PÅ DIREKT, SLÄPP MANÖVERRATTEN OCH UPPREPA ÅTGÄRDEN EFTER MINST 10 SEKUNDER.
DE TILLGÄNGLIGA DELARNA KAN HÅLLA EN HÖG TEMPERATUR DÅ DU ANVÄNDER GRILLEN, HÅLL BARN PÅ AVSTÅND.
UNDER FUNKTIONEN, SKA PORTEN ALLTID VARA ÖPPEN OCH VÄRMESKYDDET SKA VARA HELT UTDRAGET (FIG. 6 - SID. 130).
För att generera eldslågan ska du helt trycka ner manöverratten och vrida den till läget GRILL eller i läget för stor läga. Samtidigt ska du trycka på den elektroniska tändknappen (på modellerna med symbolen ★ på dörren, är tändknappen inte synbar och aktiveras genom att trycka på manöverratten). Då lågan har genererats, ska du hålla manöverratten nedtryckt i några sekunder för att se till att lågan förblir tänd.
OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU UPPREPA ÅTGÄRDERN EFTER ATT HA UTFÖRT FÖLJANDE STEG:
• MANUELL TÄNDNING
• KONTROLL AV ATT DET FINNS GAS I BEHÅLLAREN
OM BRÄNNAREN INTE SÄTTS PÅ ALLS, SKA DU STÄNGA GASKRANEN OCH KONTAKTA DIN ÅTERFÖRSÄLJARE.
- MANUELL PÅSÄTTNING AV GRILLEN
Den manuella påsättningen används vid acvsaknad av en elektronisk tändning eller vid fel på tändsystemet.
Tänd lågan genom att trycka in vredet helt och vrida det till ett läge mellan 1 och 6 samtidigt som du för en tändsticka eller gaständare intill brännaren. Håll knappen intryckt några sekunder när lågan väl har tänts så att lågan förblir tänd..
OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS KVAR I BEHÅLLAREN.
OM BRÄNNAREN INTE SÄTTS PÅ ALLS, SKA DU STÄNGA GASKRANEN OCH KONTAKTA DIN ÄTERFÖRSÄLJARE.
- REGLERING AV GRILLENS LÅGA
För modellerna VN555 och VN565:
för att justera lågan ska du vrida manöverratten till önskat läge.
För alla andra modeller:
grillen får endast användas vid den nominella termiska kapaciteten.
VISUELL KONTROLL AV LÅGAN
Lågan ändrar utseende enligt den typ av gas som används:
Propan (G31): läga med blå kärna och tydliga konturer.
Butan (G30): låga med gula spetsar då brännaren sätts på och färgen ökar gradvis i intensitet medan brännaren värms upp.
ROTERANDE GRILLSPETT
Sätt på ugnens brännare så som indikeras i kapitlet UGN. Ställ manöverratten i önskat läge. Sätt i fästet med monterat grillspett så som indikeras i FIG. 8 - SID. 130. Tryck på motsvarande brytare för att sätta igång grillspettsmotorn.
ROTERANDE TALLRIK
DEN ROTERANDE TALLRIKEN SKA ENDAST ANVÄNDAS TILLSAMMANS MED GRILLEN.
Tänd grillens brännare enligt anvisningarna i kapitel GRILL. Sätt in droplådan med den roterande tallriken enligt FIG. 8 på SID. 131. Tryck på den avsedda brytaren för att starta den roterande tallrikens motor.
GASBEHÅLLARE
ÁNVÄNDNINGEN AV EN ANNAN GASTYP OCH/ELLER GASTRYCK ÄN VAD SOM REKOMMENDERAS AV SMEV KAN LEDA TILL FELAKTIG FUNKTION I APPARATEN. DÄRFÖR FRÅNSÄGER SIG SMEV ALLT ANSVAR FÖR PROBLEM I SAMBAND MED EN FELAKTIG ANVÄNDNING AV APPARATEN.
Gasbehållarna som kan används är de vanligaste i landet där apparaten används. Gasen som ska användas anges tydligt på emballagets utsida och på etiketten som sitter klistrad på apparatens baksida. Hur som helst ska du följa nedanstående indikationer: gasbehållarna ska ställas i det särskilda utrymmet i vertikalläge med ventil och tryckreducerare och åtkomsten får inte förhindras. Bytet av behållarna måste kunna utföras utan hinder och med lätthet.
OBS! Vid bytet av gasbehållaren ska du iakkta följande försiktighetsåtgärder:
a) Stäng apparatens kranar.
b) Försäkra dig om att det inte finns lågor eller eld i närheten.
c) Stäng ventilen på gasbehållaren som ska bytas ut.
d) Skruva loss reduceraren från den tomma behållaren och ta ut den ur utrymmet. Utför proceduren i omvänd ordning för byte. Kontrollera om det finns gasläckor genom att använda en vätska som inte är frätande. Använd inte en lösnins med tvål och vatten. ANVÄND INTE LÅGOR.
e) Sätt på brännarna och kontrollera att de fungerar korrekt. Om de inte gör det, ska du vända dig till en auktoriserad tekniker.
Vi råder dig att använda en typgodkänd elektronisk detektor för att identifiera gasläckor. Om du känner gaslukt:
a) Öppna fönstren och evakuera alla personer från husvagnen, husbilen osv.
b) Vidrör inte ede elektriska strömbrytarena, tänd inte tändstickor och gör inget som kan leda till att gasen antänds.
c) Stänga v eldslågorna.
d) Stäng behållarens ventil eller gastanken. Öppna inte ventiler tills du har identifierat och åtgärdat gasläckan.
e) Kontakta en auktoriserad tekniker.
RENGÖRING
INNAN DU SÄTTER IGÅNG MED RENGÖRINGEN, STÄNG AV APPARATEN, KOPPLA BORT DEN FRÅN ELNÄTET OCH VÄNTA TILLS DEN KYLTS AV.
DE VARMA YTORNA SOM ÄR I KONTAKT MED DET KALLA VATTENT ELLER EN FUKTIG TRASA KAN SKADAS. ANVÄND INTE SLIPANDE, FRÄTANDE, KLORBASERADE PRODUKTER ELLER STÅLULL. LÄMNA INGA SURA ELLER ALKALISKA ÄMNEN (VINÄGER, SALT, CITRONSAFT OSV.) PÅ APPARATENS YTOR. YTORNA AV ROSTFRITT STÅL OCH EMALJERADE DELAR: TVÄTTA DESSA YTOR MED VATTEN OCH TVÅL ELLER NEUTRALT RENGÖRINGSMEDEL, SKÖLJ OCH TORKA. ANVÄND SVAMPAR OCH RENA TRASOR.
ANVÄND INTE STRÄVA SLIPANDE MATERIAL ELLER VASSA METALLSKRAPOR FÖR RENGÖRINGEN AV UGNENS GLASLUCKA, EFTERSOM DE KAN REPA YTAN OCH GÖRA SÅ ATT GLASET SPLITTRAS.
ANVÄND INTE ÅNGRENGÖRINGSMASKINER FÖR ATT RENGÖRA APPARATEN.
INJEKTORER
AKTIVITETERNA MÅSTE UTFÖRAS AV AUKTORISERAD PERSONAL. EFTER SÅDANA INGREPP, FRÅNSÄGER VI ALLT ANSVAR I SAMBAND MED PROBLEM SOM UPPSTÅR EFTER INGREPPET.
Borttagningen och fastsättningen av insprutarna måste utföras genom att hålla injektorhållaren blockerad (med ett verktyg) (FIG. 9 - SID. 131).
| BRÄNNARE ∅ INJEKTOR (mm) | TRYCKT NUMMER |
| UGN 0,53 53 | | |
| GRILL 0,62 | | 62 |
