BRUKSANVISNING FO290TS Smev

Följ alla sakerhetsvarningar enligt foljande symboler:

WARNING

WARNING

Fara for skador aller

livshotande skador.

VIKTIGT

VIKTIGT

For att undvika mojliga

skador och/eller fel.

INNEHÄLLSFORTECKNING

INSTALLATION 93

FORSIKTIGHETSATGARDER 93

OPPNING FOR INBYGGNAD 93

ATT ANSLUTA SKORSTENEN

GASANSLUTNING 94

ELEKTRISK ANSLUTNING 95

FASTSÄTTNING 95

ANWANDNNG96

FORSIKTIGHETSATGARDER 96

KONTROLLPANEL 96

BRÄNNARE:

UGN:

ELEKTRONISK PÅSÄTTNING AV UGNEN (ENLIGT MODELL) 98

MANUELL PASATTNING AV UGNEN

REGLERING AV UGNENS LAGA MED TERMOSTAT 98

GRILL:

ELEKTRONISK PÅSÄTTNING AV GRILLEN (ENLIGT MODELL) 99

MANUELL PÅSÄTTNING AV GRILLEN 99

REGLERING AV GRILLENS LAGA

VISUELL KONTROLL AV LAGAN

ROTERANDE GRILLSPETT

ROTERANDE TALLRIK

GASBEHÄLLARE

99

99

99

100

100

00

UNDERHALL

101

RENGÖRING

INJEKTORER

101

101

FIGURER OCH TEKNISKA RITNINGAR

122-131

FÖRSIKTIGHETSÅTGÄRDER

OBS! DENNA VARNINGSSKYL T AR PLACERAD P A APPARATEN. APPARATEN SKA INSTALLERAS ENLIGHT GÄLLANDE BESTÄMMELSER OCH FÁR ENDAST ANVANDAS I EN VÄLVENTILERAD LOKAL. LÁS BRUKSANVISNINGEN INNAN APPARATEN INSTALLERAS OCH ANVÄNDS. APPARATEN SKA INSTALLERAS AV BEHÖRIGA TEKNIKER.

DENNA APPARAT FÄR ENDAST ANVÄNDAS FÖR TILLAGNING AV LIVSMEDEL. ALL ANNAN ANVÄNDNING ANSES FELAKTIG OCH ÄR DÄR FÜR FARLIG. TILLVERKAREN ANSVARAR INTE FÖR MATERIELLA SKADOR ELLER PERSONSKADOR SOM UPPSTAR TILL FÖLDJ AV EN FELAKTIG INSTALLATION ELLER FELAKTIG, SLARVIT ELLER OANSVARIG ANVÄNDNING.

INNAN INSTALLATIONEN SKA DU KONTROLLERA ATT DE LOKALA DISTRIBUTIONSFORHÄLLANDENA (GASTYP OCH -TRYCK) OCH TILLSTÄNDET FÜR APPARATENS REGLERING AR KOMPATIBLA.

VILLKOREN FÜR REGLERING AV DENNA APPARAT STÄR PÅ ETIKETTEN (ELLER PÅ TYPSKYLTEN).

DENNA APPARAT AR INTE ANSLUTEN TILL EN TÖMNINGSANORDNING FÜRBRÄNNIGNSPRODUKTER. DEN MÄSTE INSTALLERAS OCH ANSLUTAS I ENLIGHT MET MED DE GÄLLANDE INSTALLATIONSNORMERNA. AGNA SÄRSKILD UPPMÄRKSAMHET AT BESTÄMMELSERNA SOM GÄLLER VENTILATION.

ÖPPNING FÜR INBYGGNAD

APPARATEN SKA HALLAS PÄ AVSTÄND FRÄN BRANDFARLIGHT MATERIAL.

Denna ugn tillhör KCLASS 3: APPARAT FÜR INBYGGNAD I ETT KÖK ELLER EN KÖKSBÄNK.

MINSTA SÄKERHETSAVSTÄND TILL VÄGGAR

Häll min. sakerhetsavständ till vaggarna och golvet beroende pa modell. Se FIG. I pa SID. 122.

MÄTT FÖR INBYGGNADSÖPPNINGEN

Borra ett hal i mobeln sa som indikeras i FIG. 2 - SID. 123 enigt modellen. Mobeln maste vara korrekt bygd i vinkel med den horisontella koksbanken och mobelns framsida. Inbygngadsoppningen i mobeln maste vara sa rak som mojlig. Vid luftoppninger i mobeln, undvik att brandfarligt material trangler in i den.

ATT ANSLUTA SKORSTENEN

MODELLERNA FO290TD - FO290TS - FO29ITD - FO29ITS - FO390TD - FO390TS FO39ITD - FO39ITS MÁSTE ANSLUTAS TILL EN SKORSTEN PÅ TAKET.

MAN FÄR ENDAST ANVÄnda RÖR OCH KAMINEN SOM ANGES I DESSA INSTRUKTIONER OCH FINNS TILLGÄNGLIGA HOS TRUMA- ELLER SMEV- ATERFÖRSÄLJARE.

TELESKOPRORET OCH IMKANALEN SKA PLACERAS PÅ AVSTÄND FRÁN MATERIAL SOM INTE KLARAR TEMPERATURER ÖVER I 20 °C.

I Fas skorstenens oapping (K) med de 2 skruvarna som medfoljer, sa som visas i FIG. 3 - SID. 126 och fortssatt med anslutningen av roret och skorstenen.
2 Skorstenen maste anslutas vertikalt med en maximal lutning pa 15 grader. Borra ett hal pa 60mm pa taket i narheten av ugen. Vid behov kan du lagga in en platremsa med I mm tjocklek pa halets vagg for att taket inte ska deformeras under aftssattningen och forbl vattentatt.
3 Satt i skorstenen och fasp den med mutten fr an insidan. For att garantera takets vattentathet, dra at faskmuttern i skorstenen igen after nagra Funktionstimmar.
4 Anslut tomningsroret s som indikeras i FIG. 4. - SID. 127. Satt i roret i skorstenen and in och fast det med en gangskarande skruv.
5 Fas tomningsroret ( 55 mm) och skyddsrre ( 65 mm) ordentigt vid vaggarna genom att anvanda banden over hela langden.

GASANSLUTNING

KONTROLLERA DESSA UPPGIFTER INNAN DU ANSLUTER APPARATEN TILL GASBEHÄLLAREN. TRYCKREDUCERARNA SOM SKA ANVÄNDAS MELLAN BEHÄLLAREN OCH APPARATEN MÄSTE UPPFYLLA KATEGORIKRAVEN SOM INDIKERAS I TABELLEN NEDAN.

Denna apparat kan fungera med foljande typ er gas och motsvarande matningstryck. Kategorin (eller kategorierna) enlgt vilken apparaten har justerats ar klart indikerad pa identifikationsetiketten som sitter pa apparaten.

KATEGORI OCH DESTINATIONSLÄNDER	GASTRYCK
13B/P(30)	30 mbar Butan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propan (G31)
13+ (28-30/37)	28-30 mbar Butan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propan (G31)

MODELL NOMINELL JÄMF	ÖRANDE TERMISK EFFEKT	LUFTVOLYM SOM KRÄVS FÜR KOMB.
FO200FT - FO200FTFE FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS	1,2 KW - 87 gr/h	2,4 m³/h
FO211FGT FO29ITD - FO29ITS - FO311 FO39ITD - FO39ITS VN555 - VN565	1,6 KW - 116 gr/h	3,2 m³/h

UNDER INSTALLATIONEN OCH ANSLUTNINGEN, FÁR GASLEDNINGSRÖRET INTE UTSÄTTAS FOR VRIDNING, DRAGNING ELLER ANDRA PAFRESTNINGAR.

Anslutningen av gasledningen till apparaten maste utforas med ett metallr och med tata kopplingar. Man kan anvanda slangar med foljande egenskaper:

a) De maste kunna inspekteras nar som helst.
b) De maste skyddas mot kontakt med varma delar (som brannarens undre del).
c) De maste skyddas mot pafrestninger (vridning, dragning, klamning osv.).
d) De maste skyddas fran inbyggnadens rorliga delar (t.ex. en kokslada).
e) De far vara högst 1,5 m lāngā.
f) De skabytas ut foreforfallodatumet.
Dá anslutningen har utfórs, ská du kontrollera gaskretsens tathet genom att använda en vatska som inte fräter for att söka after eventuella lückor. Använd inte en losning med tvål och vatten. ANVÄND INTE ELDSLAGOR.

ELEKTRISK ANSLUTNING

Foratt ansluta apparaten skudu anvanda en dubbel rood och svart kabelp1,5mm2och ansluta den till kelfastet som sitter pa apparatens baksida.Den roda terminalen ar den positiva polen och den svarta terminalen ar den negativa polen.

FASTSÄTTNING

DENNA APPARAT MÁSTE FÄSTAS VID MOBELN MED HJÄLP AV SKRUVAR SÅ SOM BESKRIVS I FIG. 5 - SID. 128.

FÖRSIKTIGHETSÅTGÄRDER

DENNA APPARAT FÄR ENDAST ANVÄNDAS AV VUXNA ANSVARIGA PERSONER. UNDER OCH OMEDELBART EFTER ANVÄNDNINGEN, KAN DE TILLGÄNGLIGA DELARNA VARA HETA. VIDRÖR DEM INTE OCH HÄLL BARN PÄ AVSTÄND. EFTER TILLAGNINGENS SLUT, SKA DU FÖRSÄKRA DIG OM ATT STÄLLA MANÖVERRATTEN/MANÖVERRATTARNA I STÄNGT LÄGE. EFTER ANVÄNDNINGEN, SKA DU STÄNGA GASLEDNINGENS HUVUDKRAN.

DENNA APPARAT AR INTE AVSEDD FOR ANVANDNING AV PERSONER (INKLUSIVE BAINTE EN VUXEN SOM ANSVARAR FOR DERAS SAKERHET OVERINSER ANVANDNINGEN ELLER GER INSTRUKTIONER. BARN MASTE BEVAKAS FDR ATT SE TILL ATT DE INTE LEKER MED APPARATEN.

ANVÄNDNINGEN AV EN GASSPIS LEDER TILL VÄRMEUTVECKLING OCH FUKTBILDNING I LOKALAN EDEN INSTALLERAS I. SE TILL ATT VÄDRA KÖKET: LÄT DE NATURLIGA LUFTÖPPNINGARNA VARA ÖPPNA ELLER INSTALLERA EN ANORDNING FÜR MEKANISK VENTILATION (MEKANISK SUGKÄPA).

EN INTENSIV OCH LÁNGVARIG ANVÄNDNING AV APPARATEN KAN GÖRA ATT EN EXTRA VENTILERING KRÄVS, TILL EXEMPEL GENOM ATT ÖPPNA ETT FONSTER ELLER ÖKA DET EVENTUELLA MEKANISKA INSUGET FÖR EN EFFEKTIVARE VENTILATION.

INNAN DU LAGAR MAT FÖR FÖRSTA GÁNGEN, SKA DU LÁTA UGNEN VARA PÄ I MINST 30 MINUTER OCH GRILLEN I MINST 15-20 MINUTER.

KONTROLLPANEL

Foljande symboler indikerar att brannaren inte overensstammer med manoverratten. OBS: olika modeller kan ha olika manoverrattar och symboler.

DENNA SYMBOL SITTER NÄRA UGNSBRÄNNARENS MANÖVERRATT

DENNA SYMBOL SITTER NÄRA GRILLBRÄNNARENS MANÖVERRATT

Foljande symboler indikerar reglering av brannaren som overensstammer med manoverrattens lage. OBS: olika modeller kan ha olika manoverrattar och symboler.

GAS STÄNGD

STOR LAGA

LITEN LAGA

1-2-3-4-5-6

TEMPERATURER FÖR UGNEN

GRILL

ANDRA SYMBOLER

KNAPP FÖRELEKTRONISK TÄNDNING

DENNA SYMBOL AR PLACERAD VÄL SYNLIGHT I NÄRHETEN AV UGNSVREDET. SYMBOLEN FINNS PÅ SAMTLIGA MODELLER MED ELEKTRONISK TÄNDNING SOM AKTIVERAS NÄR VREDET TRYCKS IN HELT.

LAMPBRYTARE

GRILLSPETTSBRYTARE

STRÖMBRYTARE FÜR ROTERANDE TALLRIK

BRÄNNARE

Nedan foljer egenskaperna for brannaren som galler de olica modellerna:

Tänd lagan genom att trycka in vredet helt och vrida det till ett lage mellan 1 och 6. Tryck samtidigt pa knappen for elektronisk tändning (knappen syns inte pa modellerna med symbolen pa luckan, men aktiveras nar vredet trycks in helt). Häll knappen intryckt nagra sekunder nar lagan val har tants sa att lagan forblir tand.

OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU UPPREPA ÅTGÄRDERN EFTER ATT HA UTFÖRT FÖLJANDE STEG:
- MANUELL TÄNDNING
KONTROLL AV ATT DET FINNS GAS I BEHÄLLAREN

Den manuella pasattningen anvands da ingen elektronisk pasattning sker aller den ar trasig.

For att generera lagan, tryck helt ner manoverratten och vrid den till laget for stor laga ell erll ttt lage mellan I och 6. Samtidigt skau du satta pa brannaren med en tandsticka ell ern gastandare. Da lagan har genererats, sku du halla manoverratten nedtryckt i nagra sekunder for att se till att lagan forblir tand.

OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS KVAR I BEHÄLLAREN.

OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÄNGA GASKRANEN OCH VÄNDA DIG TILL DIN ÅTERFÖRSÄLJARE.

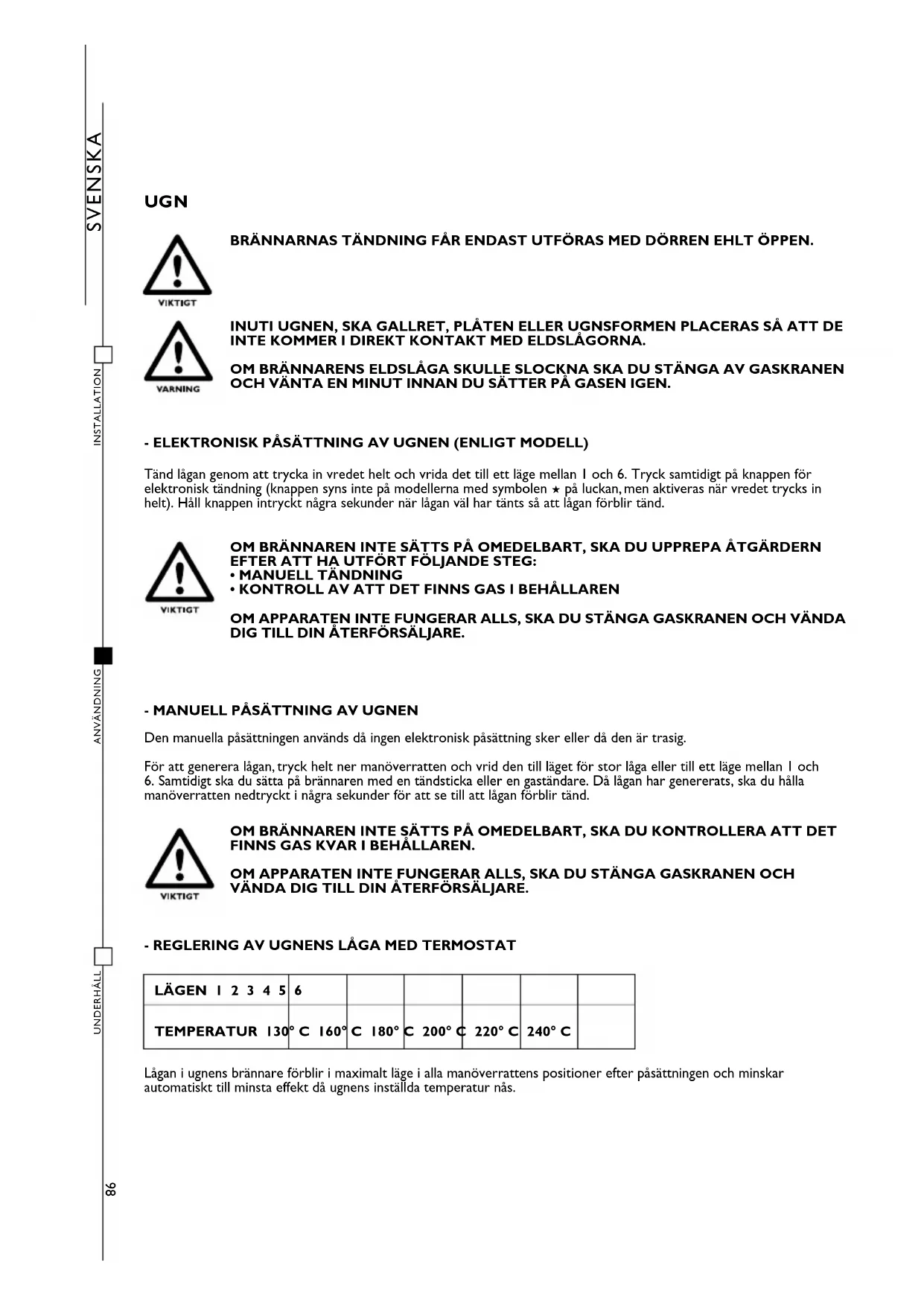

- REGLERING AV UGNENS LAGA MED TERMOSTAT

LÄGEN 1 2 3 4 5	6
TEMPERATUR 130° C 160° C 180° C 200° C 220° C 240° C

Lågan i ugnens brännare forblir i maximalänge i alla manöverrattens positioner after päsätningen och minskar automatiskt till minsta effekt d'ugnens installda temperatur nás.

GRILL

BRÄNNARENS PÅSÄTTNING FÁR ENDAST UTFÖRAS MED DÖRREN HELT ÖPPEN.

OM BRÄNNAREN INTE SÄTTS PÄ DIREKT, SLÄPP MANÖVERRATTEN OCH UPPREPA ATGÄRDEN EFTER MINST 10 SEKUNDER.

DE TILLGÄNGLIGA DELARNA KAN HÄLLA EN HÖG TEMPERATUR DA DU ANVÄNDER GRILLEN, HÄLL BARN PÅ AVSTÄND.

UNDER FUNKTIONEN, SKA PORTEN ALLTID VARA ÖPPEN OCH VÄRMESKYDDET SKA VARA HELT UTDRAGET (FIG. 6 - SID. 130).

ANVÄND ALDRIG GRILLEN I MER ÄN 25 MINUTER. GRILLEN FÄR INTE ANVÄNDAS SOM UGN.

For att generera elslagan sca du helt trycka ner manoverratten och vrida den till laget GRILL eri i laget for stor laga. Samtidigt sca du trycka pa den elektroniska tandknappen (pa modellerna med symbolen pa dorren, ar tandknappen inte synbar och aktiveras genom att trycka pa manoverratten). Då lagan har genererats, sca du halla manoverratten nedtryckt i nagra sekunder for att se till att lagan forblir tand.

OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU UPPPREPA ÅTGÄRDERN EFTER ATT HA UTFÖRT FÖLJANDE STEG:
- MANUELL TANDNING
KONTROLL AV ATT DET FINNS GAS I BEHÄLLAREN

OM BRÄNNAREN INTE SÄTTS PÄ ALLS, SKA DU STÄNGA GASKRANEN OCH KONTAKTA DIN ÅTERFÖRSÄLJARE.

- MANUELL PÄSÄTTNING AV GRILLEN

Den manuella pásättningen används vid acvsaknad av en elektronisk tändning aller vid fel på tändsystemet.

Tand lagan genom att trycka in vredet helt och vrida det till ett lage mellan I och 6 samtidigt som du for en tandsticka eller gastandare intill brannaren. Hall knappen intryckt nagra sekunder nar lagan val har tant's sa att lagan forblir tand..

OM BRÄNNAREN INTE SÄTTS PÅ OMEDELBART, SKA DU KONTROLLERERA ATT DET FINNS GAS KVAR I BEHÄLLAREN.

OM BRÄNNAREN INTE SÄTTS PÅ ALLS, SKA DU STÄNGA GASKRANEN OCH KONTAKTA DIN ÅTERFÖRSÄLJARE.

- REGLERING AV GRILLENS LAGA

För modellerna VN555 och VN565:

for att justera lagan skadu vrida manoverratten till onskat lage.

grillen far endast anvandas vid den nominella termiska kapaciteten.

VISUELL KONTROLL AV LAGAN

Lågan andrar utseende enligt den typ av gas som används:

Propan (G31): laga med blä kärna och tydliga konturer.

Butan (G30): laga med gula spetsar dà brännaren sats pô och färgen ökar gradvis i intensitet medan brännaren värms upp.

ROTERANDE GRILLSPETT

Satt pa ugnens brannare sa som indikeras i kapitlet UGN. Stall manoverratten i onskat lage. Satt i fasst med monterat grillspett sa som indikeras i FIG. 8 - SID. I30. Tryck pa motsvarande brytare for att satta igang grillspettsmotorn.

ROTERANDE TALLRIK

DEN ROTERANDE TALLRIKEN SKA ENDAST ANVÄNDAS TILLSAMMANS MED GRILLEN.

Tand grillens brannare enligt anvisingarna i kapitel GRILL. Satt in dropladan med den roterande tallriken enligt FIG.8 pa SID. 131. Tryck pa den avsedda brytaren for att starta den roterande tallrikens motor.

GASBEHÄLLARE

Gasbehällarna som kan används ar de vanligaste i landet där apparaten används. Gasen som sca användas anges tydligt pa emballagets utsida och pa etiketten som sitter klistrad pa apparatens baksida. Hur som helst ska du folja nedanstäende indikationer: gasbehällarna skaa stallas i det särskilda utrymmet i vertikallage med ventil och tryckreducerare och atkomsten fär inte forhindras. Bytet av behällarna maste kunna utforas atan hinder och med lätthet.

OBS! Vid bytet av gasbehällaren sku du iakkta foljande försiktighetsatgarder:

a) Stang apparatusens kranar.
b) Forsakra dig om att det inte finns lagor aller ed i narheten.
c) Stang ventilen pa gasbehällaren som ska bytas ut.
d) Skruva loss reduceraren fran den tomma behallaren och ta ut den ur utrymmet. Utfor proceduren i omvand ordning for byte. Kontrollera om det finns gaslackor genom att anvanda en vatska som inte ar fratande. Anvand inte en losnins med tval och vatten. ANVAND INTE LAGOR.
e) Satt pa brannarna och kontrollera att de fungerar korrekt. Om de inte gör det,cka du vanda dig till en auktoriserad tekniker.

Vi rader dig att anvanda en typgodkand elektronisk detektor for att identifera gaslackor. Om du kanner gaslukt:

a) Oppna fönstren och evakuera alla personer frän husvagnen, husbilen osv.
b) Vidrör inte ede elektriska strömbrytarena, tänd inte tandstickör och gör inget som kan leda till att gasen antänds.
c) Stanga v eldslagorna.
d) Stang behallarens ventil erer gastanken. Oppna inte ventiler tills du har identiferat och atgardat gaslackan.
e) Kontakta en auktoriserad tekniker.

RENGÖRING

INNAN DU SÄTTER IGÁNG MED RENGÖRINGEN, STÄNG AV APPARATEN, KOPPLA BORT DEN FRAN ELNÄTET OCH VÄNTA TILLS DEN KYLTS AV.

DE VARMA YTORNA SOM AR I KONTAKT MED DET KALLA VATTENT ELLER EN FUKTIG TRASA KAN SKADAS. ANVÄND INTE SLIPANDE, FRÄTANDE, KLORBASERADE PRODUKTER ELLER STÄLULL. LÄMNA INGA SURA ELLER ALKALISKA AMNEN (VINÄGER, SALT, CITRONSAFT OSV.) PÄ APPARATENS YTOR. YTORNA AV ROSTFRITT STÄL OCH EMALJERADE DELAR: TVÄTTA DESSA YTOR MED VATTEN OCH TVÄL ELLER NEUTRALT RENGÖRINGSMEDEL, SKÖLJ OCH TORKA. ANVÄND SVAMPAR OCH RENA TRASOR.

ANVÄND INTE STRÄVA SLIPANDE MATERIAL ELLER VASSA METALLSKRAPOR FÖR RENGÖRINGEN AV UGNENS GLASLUCKA, EFTERSOM DE KAN REPA YTAN OCH GÖRA SÄ ATT GLASET SPLITTRAS.
ANVÄND INTE ÅNGRENGÖRINGSMASKINER FÖR ATT RENGÖRA APPARATEN.

INJEKTORER

AKTIVITETERN A MASTE UTFORAS AV AUKTORISERAD PERSONAL. EFTER SADANA INGREPP, FRANSAGER VI ALLT ANSVAR I SAMBAND MED PROBLEM SOM UPPSTAR EFTER INGREPPET.

Borttageningen och fastsattningen av insprutarna maste utforas genom att halla injektorhällaren blockerad (med ett verktyg) (FIG. 9 - SID. 131).

BRÄNNARE Ø INJEKTOR (mm)	TRYCKT NUMMER
UGN 0,53 53
GRILL 0,62	62
