BRUGSANVISNING FO311 Smev
Sikkerhedssymboler, der henviser til potentielle farer for den personlige sikkerhed.
Overhold alle disse sikkerhedsforskrifter og følg de nedenstående symboler:
ADVARSEL
ADVARSEL
Risiko for kvæstelser eller død.
FORSIGTIG
VIGTIGT
Overhold minimumafstandene fra væggene og fra gulvet, som vist på FIG. I - SIDE 122, afhængigt af modellen.
MÅL FOR INDBYGNINGSHULLET
Ser udbores et hul i skabet, som vist på FIG. 2 - SIDE 123 afhængigt af modellen.
Skabet skal være vinkelret med den vandrette arbejdsflade og med skabets forreste del. Skabets indbygningshul skal være vinkelret.
Hvis skabet er udstyret med udluftningshuller bør man undgå at brandfarlige materialer kan trænge ind i åbningerne.
FORBINDELSE TIL SKORSTENEN
MODELLERNE FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS SKAL FORBINDES TIL EN SKORSTEN PÅ TAGET.
UDELUKKENDE DE R∅R OG DEN SKORSTEN DER ER ANGIVET I INSTRUKSERNE OG SOM FÅS HOS TRUMA ELLER SMEV FORHANDLERNE MÅ ANVENDES.
SKORSTENEN OG R∅RET TIL GASUDST∅DNINGEN SKAL HOLDES PÅ GOD AFSTAND FRA MATERIALER, DER IKKE KAN MODSTÅ TEMPERATURER PÅ OVER 120°C.
I Skorstenens kobling (K) fastgøres med de 2 medfølgende skruer, som vist på FIG. 3 - SIDE 126 og fortsæt derefter med slangens og skorstenens tilslutning.
2 Skorstenen på køretøjets tag skal monteres lodret med en maksimal hældning på 15°. Der udbores et hul på 60 mm ∅ midt på taget ved siden af ovnen. Om nødvendigt, indføres en stribe af valset plade med en tykkelse på 1 mm i hullets væg for at undgå risikoen for at taget kan deformeres under fastspændingen og for at sikre tætheden.
3 Skorstenen indsættes og fastgøres med møtrikken fra køretøjets indvendige del. For at sikre tagets tæthed, strammes fastspændingsmøtrikken på ny efter nogle timers brug af skorstenen.
4 Udstødningsslangen tilsluttes som vist på FIG. 4. - SIDE 127. Slangen indføres i skorstenen til endestop og fastspændes ved brug af en selvskærende skrue.
5 Udstødningsslangen (∅55mm) og beskyttelsesslangen (∅ 65mm) fastgøres omhyggeligt til væggene ved hjælp af stropper under hele længden.
GASTILSLUTNING
ADVARSEL
DE NEDENSTÄENDE DATA KONTROLLERES OMHYGGELIGT F∅R APPARATET TILSLUTTES FLASKEN. REDUKTIONSVENTILERNE, SOM ANVENDES MELLEM FLASKEN OG APPARATET SKAL STEMME OVERENS MED KATEGORIERNE, DER ER LISTET PÅ F∅LGENDE TABEL.
Dette apparat er i stand til at fungere med de undernævnte gasser og de tilsvarende forsyningstryk. Den kategori (eller de kategorier), som apparatet er justeret til, er klart angivet op identifikationsskiltet, der er klistret på apparatet.
| KATEGORI OG ANVENDELSESLANDE | GASTRYK |
| I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI | 30 mbar Butan (G30)30 mbar Propan (G31) |
| I3+ (28-30/37)BE CH ES FR GB IE IT PT SI | 28-30 mbar Butan (G30)37 mbar Propan (G31) |
| MODEL SAMLET NOMINELT | VARMEFORBRUG | PÅKRÆVET LUFTVOLUMEN TIL FORBRÆNDING |
| FO200FT - FO200FTFEFO290TD - FO290TSFO300 - FO300LFO390TD - FO390TS | 1,2 KW - 87 gr/h | 2,4 m^3/h |
| FO211FGTFO291TD - FO29ITS - FO311FO391TD - FO39ITSVN555 - VN565 | 1,6 KW - 116 gr/h | 3,2 m^3/h |
ADVARSEL
UNDER INSTALLATIONS- OG TILSLUTNINGSOPERATIONERNE SKAL APPARATETS GASFORSYNINGSR∅R IKKE UDSÆTTES FOR VRIDNINGER, TRÆK ELLER ANDRE BELASTNINGER.
Gasforsyningsslangens forbindelse til apparatet bør udelukkende udføres ved brug af stiv metalrør og med tætte koblinger. Det er også muligt at anvende en bøjelig slange, men i henhold til følgende betingelser:
a) Det skal altid være muligt at kontrollere slangen;
b) Den skal være beskyttet mod mulig kontakt med dele der risikerer at blive varme (såsom brændernes underdel);
c) Den skal være beskyttet mod alle påvirkninger (vridning, træk eller knusning...);
d) Den skal være beskyttet mod indbygningens bevægelige dele (f.eks. en skuffe);
e) Den maksimale længde skal være på 1,5m;
f) Den bør udskiftes inden udløbsdatoen;
Efter at have udført forbindelsen, skal man kontrollere at gaskredsen er tæt ved brug af en ikke ætsende væske. Undgå brug af sæbeopløsninger. DER MÅ IKKE BRUGES ÅBNE FLAMMER.
ELEKTRISK TILSLUTNING
Dette kapitel vedrører udelukkende de modeller der angiver 12 V-- på apparatets identifikationsskilt.
DETTE APPARAT SKAL UDELUKKENDE TILSLUTTES EN GENERATOR MED 12 ¥: JÆVNSTR∅M. KREDSEN BESKYTTES MED EN SIKRING, MED EN VÆRDI PÅ H∅JST 3 Ampere.
DEN KORREKTE POLARITET UNDER TILSLUTNINGEN SKAL OVERHOLDES!
APPARATET MÅ ALDRIG TILSLUTTES NETSPÆNDINGEN (230 V\~), DA DET VILLE MEDF∅RE EN UOPRETTELIG ∅DELÆGGELSE AF KOMPONENTERNE OG EN FARE FOR BRUGEREN.
For at tilslutte apparatet bruges en rød og sort dobbeltledning på da 1,5 mm ^2 som forbindes til klemkassen der sidder bag på selve apparatet. Den røde klemme er den positive pol og den sorte klemme er den negative pol.
FASTSPÆNDING
DETTE APPARAT SKAL FASTSPÄNDES TIL SKABET VED BRUG AF DE MEDFÖLGENDE SKRUER, SOM VIST PÅ FIG. 5 - SIDE I28.
FORHOLDSREGLER
DETTE APPARAT B∅R UDELUKKENDE ANVENDES AF VOKSNE OG ANSVARLIGE PERSONER. UNDER BRUG OG UMIDDELBART EFTER KAN DE TILGÆNGELIGE DELE VÆRE VARME; R∅R IKKE VED DEM OG HOLD B∅RNENE PÅ GOD AFSTAND. EFTER STEGNING, S∅RG FOR AT STILLE DREJEKNAPPEN/E I LUKKET POSITION. LUK FOR HOVEDHANEN TIL GASFORSYNINGEN EFTER BRUG.
DETTE APPARAT ER IKKE MENT TIL BRUG AF PERSONER 8INDBEFATTET B∅RN) MED NEDSATTE PSYKISKE EVNER ELLER BEVÆGELSESHÆMMEDE, ELLER UDEN DEN TILSTRÆKKELIGE ERFARING ELLER KENDSKAB TIL APPARATET, MED MINDRE DET SKER UNDER TILSLYN ELLER EFTER TRÆNING I BRUG AF APPARATET AF EN PERSON DER ER ANSVARLIG FOR DERES SIKKERHED, B∅RN SKAL OVERVÅGES FOR AT SIKRE, AT DE IKKE LEGER MED APPARATET.
BRUG AF ET GASKOGEAPPARAT FORÅRSAGER VARME OG FUGT I LOKALET, HVOR DET ER INSTALLERET. S∅RG FOR, AT DER ER EN GOD UDLUFTNING I K∅KKENET: KONTROLLER AT DE NATURLIGE UDLUFTNINGSHULLER ER ÅBNE, ELLER INSTALLER EN MEKANISK UDLUFTNINGSANORDNING (EMHÆTTE MED MEKANISK UDSUGNING).
EN INTENS OG LANGVARIG BRUG AF APPARATET KAN KRÆVE EN EKSTRA UDLUFTNING, SOM OPNÅS F.EKS. VED AT ÅBNE VINDUET, ELLER EN MERE EFFEKTIV UDLUFTNING VED AT ∅GE KRAFTEN AF DEN EVENTUELLE MEKANISKE UDSUGNING.
F∅R FÆRSTE STEGNING SKAL OVNEN EFTERLADES TÆNDT VED MAKSIMUMSTYRKE I MINDST 30 MINUTTER OG GRILLEN I MINDST 15-20 MINUTTER.
KONTROLPANEL
De følgende symboler angiver brænderen der svarer til drejeknappen.
BEMÆRK: Det er muligt, at forskellige modeller er udstyret med forskellige drejeknapper og/eller symboler.
DETTE SYMBOL FINDES VED SIDEN AF OVNBRÆNDERENS DREJEKNAP
DETTE SYMBOL FINDES VED SIDEN AF GRILLBRÆNDERENS DREJEKNAP
De følgende symboler angiver brænderens justering der svarer til drejeknappens position.
BEMÆRK: Det er muligt, at forskellige modeller er udstyret med forskellige drejeknapper og/eller symboler.
LUKKET GASHANE
STOR FLAMME
LILLE FLAMME
1 - 2 - 3 - 4 - 5 - 6
OVN TEMPERATURER
GRILL
ANDRE SYMBOLER
KNAP TIL ELEKTRONISK TÆNDING
DETTE SYMBOL ER KLART SYNligt OG FINDES VED SIDEN AF OVNENS BETJENINGSGREB PÅ ALLE MODELLERNE MED ELEKTRONISK TÆNDING, SOM AKTIVERES VED AT TRYKKE GREBET NED TIL BUNDS
LAMPE AFBRYDER
STEGESPYD AFBRYDER
FLAD DREJENDE AFBRYDER
BRÆNDERE
Herunder tabellen med brændernes specifikationer afhængigt af de forskellige modeller:

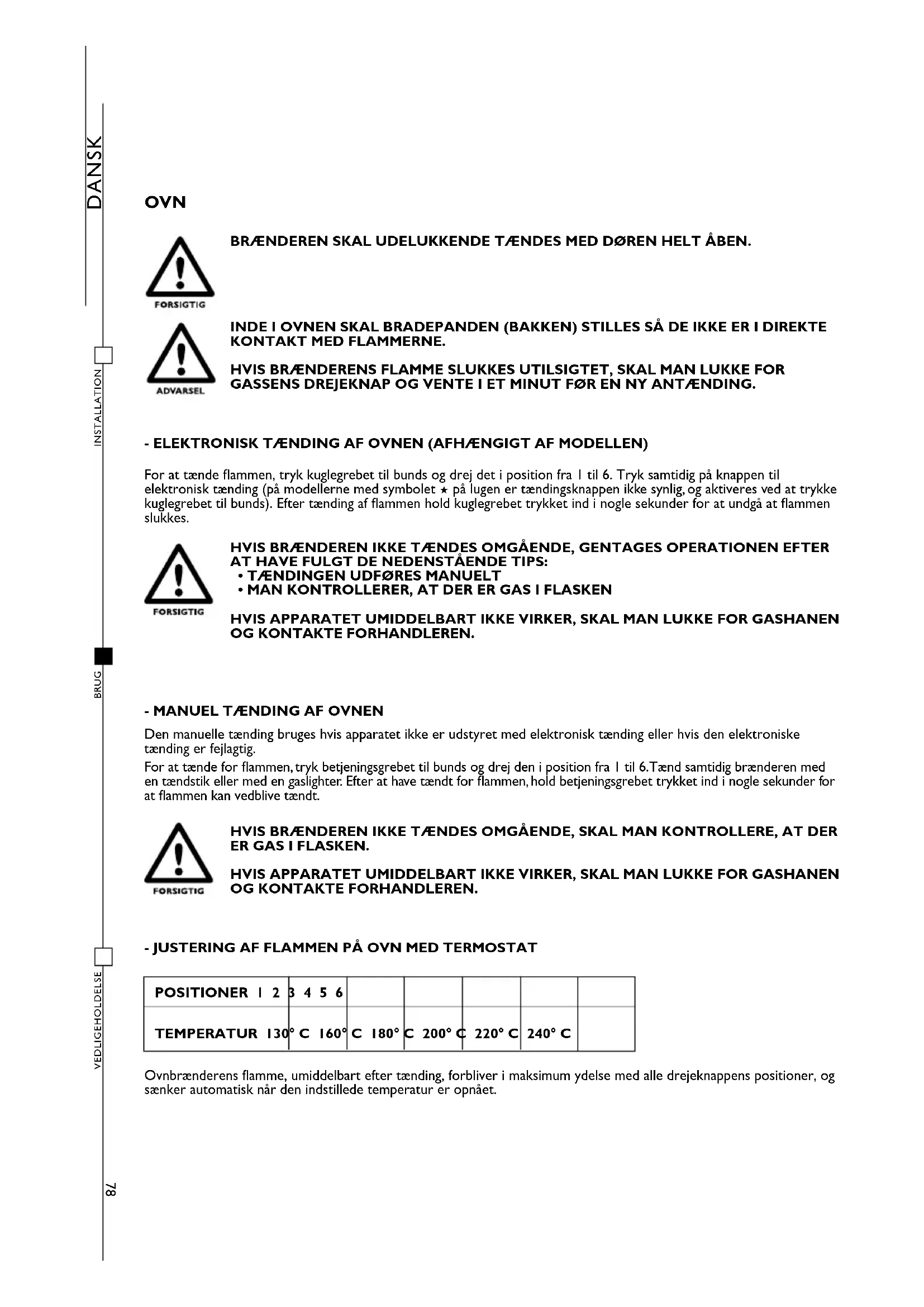

For at tænde flammen, tryk kuglegrebet til bunds og drej det i position fra 1 til 6. Tryk samtidig på knappen til elektronisk tænding (på modellerne med symbolet ★ på lugen er tændingsknappen ikke synlig, og aktiveres ved at trykke kuglegrebet til bunds). Efter tænding af flammen hold kuglegrebet trykket ind i nogle sekunder for at undgå at flammen slukkes.
HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTÄENDE TIPS:
• TÆNDINGEN UDF∅RES MANUELT
• MAN KONTROLLERER, AT DER ER GAS I FLASKEN
HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller hvis den elektroniske tænding er fejlagtig.
For at tænde for flammen, tryk betjeningsgrebet til bunds og drej den i position fra 1 til 6. Tænd samtidig brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, hold betjeningsgrebet trykket ind i nogle sekunder for at flammen kan vedblive tændt.
HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SKAL MAN KONTROLLERE, AT DER ER GAS I FLASKEN.
HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
- JUSTERING AF FLAMMEN PÅ OVN MED TERMOSTAT
| POSITIONER 1 2 | 3 4 5 6 | | | | | |
| TEMPERATUR 130° | C 160° | C 180° | C 200° | C 220° | C 240° | C |
Ovnbrænderens flamme, umiddelbart efter tænding, forbliver i maksimum ydelse med alle drejeknappens positioner, og sænker automatisk når den indstillede temperatur er opnået.
GRILL
BRÆNDEREN SKAL UDELUKKENDE TÆNDES MED D∅REN HELT ÅBEN.
HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SLIPPES DREJEKNAPPEN OG OPERATIONEN GENTAGES EFTER AT HAVE VENTET I MINDST 10 SEKUNDER.
DE TILGÆNGELIGE DELE KAN BLIVE MEGET VARME UNDER BRUG AF GRILLEN, HOLD B∅RN PÅ AFSTAND.
UNDER FUNKTIONEN SKAL D∅REN ALTID VÆRE HELT ÅBEN OG VARMEAFSKÆRMNINGEN HELT UDTRUKKET (FIG. 6 - SIDE 130).
GRILLEN MÅ ALDRIG BRUGES I MERE END 25 MINUTTER. GRILLEN MÅ IKKE ANVENDES SOM OVN.
HVIS BRÆNDERENS FLAMME SLUKKES UTILSIGTET, SKAL MAN LUKKE FOR GASSENS DREJEKNAP OG VENTE I ET MINUT F∅R EN NY ANTÆNDING.
- ELEKTRONISK TÆNDING AF GRILLEN (AFHÆNGIGT AF MODELLEN)
For at tænde flammen, trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig trykkes knappen for den elektroniske tænding (på modellerne med symbolet ★ på døren er tændingsknappen ikke synlig og den aktiveres ved at trykke drejeknappen til bunds). Efter at have tændt for flammen, holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt.
HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:
• TÆNDINGEN UDFÕRES MANUELT
• MAN KONTROLLERER, AT DER ER GAS I FLASKEN
HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller hvis den elektroniske tænding er fejlagtig.
For at tænde flammen, trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig tændes brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt.
HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SKAL MAN KONTROLLERE, AT DER ER GAS I FLASKEN.
HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
Grillen bør udelukkende bruges med den nominelle varmeydelse.
VISUEL KONTROL AF FLAMMEN
Afhængigt af den anvendte type gas, er flammens udseende som følger:
Propan (G31): flammens indvendig pil er blå og omkredsen er tydelig.
Butan (G30): der er svage gule prikker i flammen når brænderen tændes, og de bliver mere og mere tydelige mens brænderen varmer op.
SPID
Ovnbrænderen tændes som beskrevet i kapitlet OVN. Drejeknappen stilles i den ønskede position. Bradepanden med monteret stegespyd sættes ind, som vist på FIG. 7 - SIDE 13.
DREJENDE PLADE
DEN DREJENDE PLADE B∅R KUN ANVENDES SAMMEN MED GRILLEN.
Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 8 - SIDE 131. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade.
GASFLASKE
HVIS DER ANVENDES GAS OG/ELLER TRYK, DER ER FORSKELLIGE FRA DEM, DER ER ANGIVET AF FIRMAET SMEV, KAN DET MEDF∅RE UNORMALE FUNKTIONSTILSTANDE AF APPARATET. DERFOR FRALÆGGER SMEV SIG ETHVERT ANSVAR I TILFÆLDE AF UKORREKT BRUG AF APPARATET.
De anvendelige gasflasker er af den mest almindelige type i brug i det land, hvor apparatet er installeret. Gassen, der skal bruges er tydeligt angivet på emballagens udvendige side og på et uudsletteligt skilt, der er klistret bag på apparatet. Under alle omstændigheder skal disse forholdsregler følges: gasflaskerne skal opbevares i et særligt rum, i lodret position, de skal være udstyret med ventil og reduktionsventil, og der skal være nem adgang til dem. Udskiftning af flaskerne skal kunne foretages uden hindringer og uden besvær.
ADVARSEL: Når gasflasken skal udskiftes, skal de følgende forholdsregler følges:
a) apparatets haner lukkes;
b) det kontrolleres, at der ikke er flammer eller ild i nærheden;
c) ventilen på gasflasken, der skal udskiftes, lukkes;
d) adapteren på den brugte gasflaske løsnes, og selve flasken fjernes fra opbevaringsrummet. De samme regler, i modsat rækkefølge, følges ved udskiftning. Eventuelle lækager af gas kontrolleres en ikke ætsende væske. Der må aldrig bruges en opløsning af vand og sæbe. DER MÅ ALDRIG BRUGES ÅBNE FLAMMER;
e) brænderne tændes og den korrekte funktion kontrolleres, i modsat fald kontaktes en autoriseret tekniker.
FORSYNINGEN AF GAS TIL FLASKEN LUKKES EFTER BRUG.
GASUDSLIP
Det tilrådes at anvende en godkendt elektronisk detektor for gasudslip.
Hvis der er lugt af gas:
a) Vinduerne åbnes og alle personer der befindes i campingvognen, caravanen e.l. føres ud.
b) Der må ikke røres ved de elektriske kontakter, der må ikke tændes tændstikker eller alt andet, der kan forårsage antænding af gassen.
c) Alle åbne flammer slukkes.
d) Hanen på flasken eller gasbeholderen lukkes, og ventilen må ikke åbnes til gasudslippet er fundet og er afhjulpet.
e) En autoriseret tekniker kontaktes.
RENG∅RING
F∅R RENG∅RINGEN PÅBEGYNDES, SKAL APPARATET SLUKKES, KOBLES FRA DEN ELEKTRISKE SPÆNDING OG MAN VENTER PÅ AT DET ER K∅LET AF.
HVIS DE VARME OVERFLADER KOMMER I KONTAKT MED KOLDT VAND ELLER MED EN VÅD KLUD, RISIKERER DE BESKADIGELSER. BRUG AF SLIBEMIDLER, ÆTSENDE PRODUKTER ELLER PRODUKTER MED KLOR, STÅLULD E.L. ER IKKE TILLADT. DER S∅RGES FOR IKKE AT EFTERLADE SYRLIGE ELLER ALKALISKE SUBSTANSER (EDDIKE, SALT, CITRONSAFT OSV.) PÅ APPARATETS OVERFLADER. OVERFLADER I RUSTFRIT STÅL OG LAKEREDE DELE: VASKES MED VAND OG SÆBE ELLER MED ET NEUTRALT VASKEMIDDEL, SKYLLES OG T∅RRES DEREFTER. RENE SVAMPE OG KLUDE B∅R ANVENDES.
RENG∅RINGEN MÅ IKKE UDF∅RES MED GROVE OG AETSENDE PRODUKTER ELLER MED SPIDSE METALLISKE SKRABERE PÅ OVNENS GLASD∅RE, DA DE RISIKERER AT RIDSE OVERFLADEN OG MEDF∅RE BRUD PÅ RUDEN.
DER MÅ IKKE ANVENDES DAMPRENSERE TIL RENG∅RING AF APPARATET.
DYSER
INDGREBENE SKAL FORETAGES AF FAGLÆRT PERSONALE. EFTER OPERATIONEN, FRALÆGGES DER ETHVERT ANSVAR, SOM SKYLDES SELVE INDGREBET.
Fjernelse og fastspænding af dyserne skal udføres med dyseholderen (FIG. 9 - SIDE 131) er låst (ved brug af et redskab).
| BRÆNDER ∅ DYSE (mm) | TRYKT NUMMER |
| OVN 0,53 53 | |
| GRILL 0,62 | 62 |
