GEBRUIKSAANWIJZING FO311 Smev
Veiligheidssymbolen die waarschuwen voor gevaar voor mensen.
Doe alles wat in de veiligheidsvoorschriften staat bij de volgende symbolen:
OPGELET
OPGELET
Gevaar voor verwondingen of de dood.
BELANGRIJK
BELANGRIJK!
Om mogelijke verwondingen
en/of defecten te
voorkomen.
INHOUD
INSTALLATIE 63
WAARSCHUWINGEN 63
INBOUWOPENINGEN 63
ROOKPIJP AANSLUITEN 63
Deze oven hoort bij de apparaten van KLASSE 3: APPARATEN DIE WORDEN INGEBOUWD IN EEN KEUKENMEUBEL OF EEN KEUKENWERKBLAD.
MINIMUM AFSTANDEN TUSSEN APPARAAT EN WANDEN
Laat de minimum afstanden tussen de wanden en de vloer zoals op AFB. I - PAG. 122, afhankelijk van het model.
AFMETINGEN VAN DE INBOUWOPENINGEN
Maak een opening in het meubel zoals op de AFB. 2 - PAG. 123, afhankelijk van het model.
Het ovenmeubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel zelf. De inbouwopening in het meubel moet precies recht en vlak zijn.
Als er ventilatieopeningen zijn in het meubel, zorgt u ervoor dat er geen brandbare materialen in kunnen komen.
ROOKPIJP AANSLUITEN
DE MODELLEN FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS
FO391TD - FO391TS MOETEN OP EEN ROOKPIJP IN DE BOVENBEDEKKING
WORDEN AANGESLOTEN.
U MAG ALLEEN DE PIJPEN EN DE ROOKPIJPEN GEBRUIKEN DIE VERMELD ZIJN IN DEZE INSTRUCTIES EN VERKRIJGBAAR ZIJN BIJ VERKOPERS VAN TRUMA OF SMEV.
DE SCHOORSTEEN- EN DE DAMPENAFVOERPIJPEN MOGEN NIET IN DE BUURT VAN MATERIALLEN WORDEN GEMONTEERD DIE NIET BESTAND ZIJN TEGEN EEN TEMPERATUUR VAN 120° C.
I Zet de rookpijpkoppeling (K) vast met de 2 meegeleverde schroeven zoals u op de AFB. 3 - PAG. 126 ziet en maak er de pijp en de rookpijp aan vast.
2 De rookpijp moet recht in de bovenbedekking zitten en mag maximum een hoek van 15° maken. Maak een opening ∅ 60mm in de bovenbedekking van het meubel boven de oven.Verstevig eventueel de wand met de opening met een stuk metaalplaat van 1mm zodat de bovenbedekking niet krom trekt tijdens het bevestigen en lekvrij blijft.
3 Steek de rookpijp erin en zet deze vast met de moer aan de binnenkant. Om de verbinding lekvrij te maken, haalt u deze moer in de rookpijp opnieuw aan nadat de oven enkele uren heeft gewerkt.
4 Verbind de afvoerpijp zoals op de AFB. 4.- PAG. 127. Duw de pijp in de rookpijp totdat deze niet meer verder kan en zet hem vast met een parkerschroef.
5 Bevestig de afvoerpijp (∅ 55mm) en de beveiligingspijp (∅ 65mm) stevig aan de wanden, op hun hele lengte, met de sluitstrippen.
AANSLUITEN OP GAS
OPGELET
CONTROLEER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIKT ZIJN VOOR DE GASKLASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN.
Dit apparaat werkt met de volgende gassoorten en daarvoor bedoelde gasdrukwaarden. De categorie (of categorieën) waarvoor het apparaat is afgesteld, is (zijn) duidelijk vermeld op het serieplaatje dat op het apparaat zelf zit.
| KLASSE EN LANDEN VAN BESTEMMING | GASDRUK |
| I3B/P(30)AT BE DE DK FI GB NL NO PT SE SI | 30 mbar Butaan (G30)30 mbar Propaan (G31) |
| I3+ (28-30/37)BE CH ES FR GB IE IT PT SI | 28-30 mbar Butaan (G30)37 mbar Propaan (G31) |
| MODEL TOTAAL NOMINAAL | THERMISCH VERMOGEN | VOOR DE VERBRANDING BENO-DIGDE HOEVEELHEID LUCHT |
| FO200FT - FO200FTFEFO290TD - FO290TSFO300 - FO300LFO390TD - FO390TS | 1,2 KW - 87 gr/h | 2,4 m^3/h |
| FO211FGTFO291TD - FO29ITS - FO311FO391TD - FO39ITSVN555 - VN565 | 1,6 KW - 116 gr/h | 3,2 m^3/h |
OPGELET
TIJDENS HET INSTALLEREN EN AANSLUITEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICHTKNIJPEN, U MAG ER NIET AAN TREKKEN ENZOVOORT.
Verbind het apparaat met de gasleidingbuizen met een onbuigzame metalen pijp en lekvrije koppelingen. U mag ook een slang gebruiken maar wel met de volgende kenmerken:
a) Moet altijd bereikbaar zijn voor inspectie;
b) Beveiligd tegen mogelijke aanraking van delen die heet worden (zoals het gedeelte onder de branders);
c) Beveiligd tegen krachten die erop worden uitgeoefend (draaien, trekken, platdrukken,...);
d) Beveiligd tegen de bewegende delen van het meubel (bijvoorbeeld een lade);
e) Mag niet langer zijn dan 1,5m;
f) Moet worden vervangen voor de vervaldatum;
Na het aansluiten controleert u met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN.
Dit hoofdstuk geldt alleen voor de modellen met de vermelding 12V--- op het serieplaatje dat op het apparaat zelf zit.
DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12 ¥ WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 Ampère.
CONTROLEER OF DE DRADEN JUIST ZIJN AANGESLOTEN!
SLUIT HET APPARAAT IN GEEN GEVAL AAN OP DE NETSPANNING (230 V\~).DIT KAN ALLE COMPONENTEN VERNIETIGEN EN IS GEVAARLIJK VOOR DE GEBRUIKER.
Gebruik voor het aansluiten een dubbele zwartrode kabel van 1,5 mm ^2 . Maak de kabel vast op de klemmen achteraan op het apparaat. De rode draad is de positieve, de zwarte de negatieve.
BEVESTIGING
De volgende symbolen verwijzen naar de brander die bij de knop hoort.
OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.
DIT SYMBOOL STAAT BIJ DE KNOP VAN DE OVENBRANDER
DIT SYMBOOL STAAT BIJ DE KNOP VAN DE GRILLBRANDER
De volgende symbolen verwijzen naar de regelstanden van de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.
GAS GESLOTEN
HOGE VLAM
LAGE VLAM
1 - 2 - 3 - 4 - 5 - 6
TEMPERATUUR VAN OVEN
GRILL
ANDERE SYMBOLLEN
KNOP VOOR DE ELEKTRONISCHE ONTSTEKING
DIT SYMBOOL ZIT GOED ZICHTBAAR NAAST DE OVENKNOP OP ALLE MODELLEN MET ELEKTRONISCHE ONTSTEKING WAARVOOR DE OVENKNOP DIEP MOET WORDEN INGEDRUKT
SCHAKELAAR VOOR LAMP
SCHAKELAAR VOOR SPIT
KNOP VOOR DE DRAAIENDE SCHAAL
BRANDERS
Dit zijn de kenmerken van de branders op de verschillende modellen:
Om de vlam aan te zetten, drukt u de ovenknop diep in en draait u deze op de grote vlam of in een stand van 1 tot 6. Tegelijkertijd drukt u de elektronische-ontstekingsknop in (op de modellen met het symbool ★ op de deur en ziet u de ontstekingsknop niet maar wordt deze ingedrukt als u de ovenknop diep indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.
ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:
• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT
ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

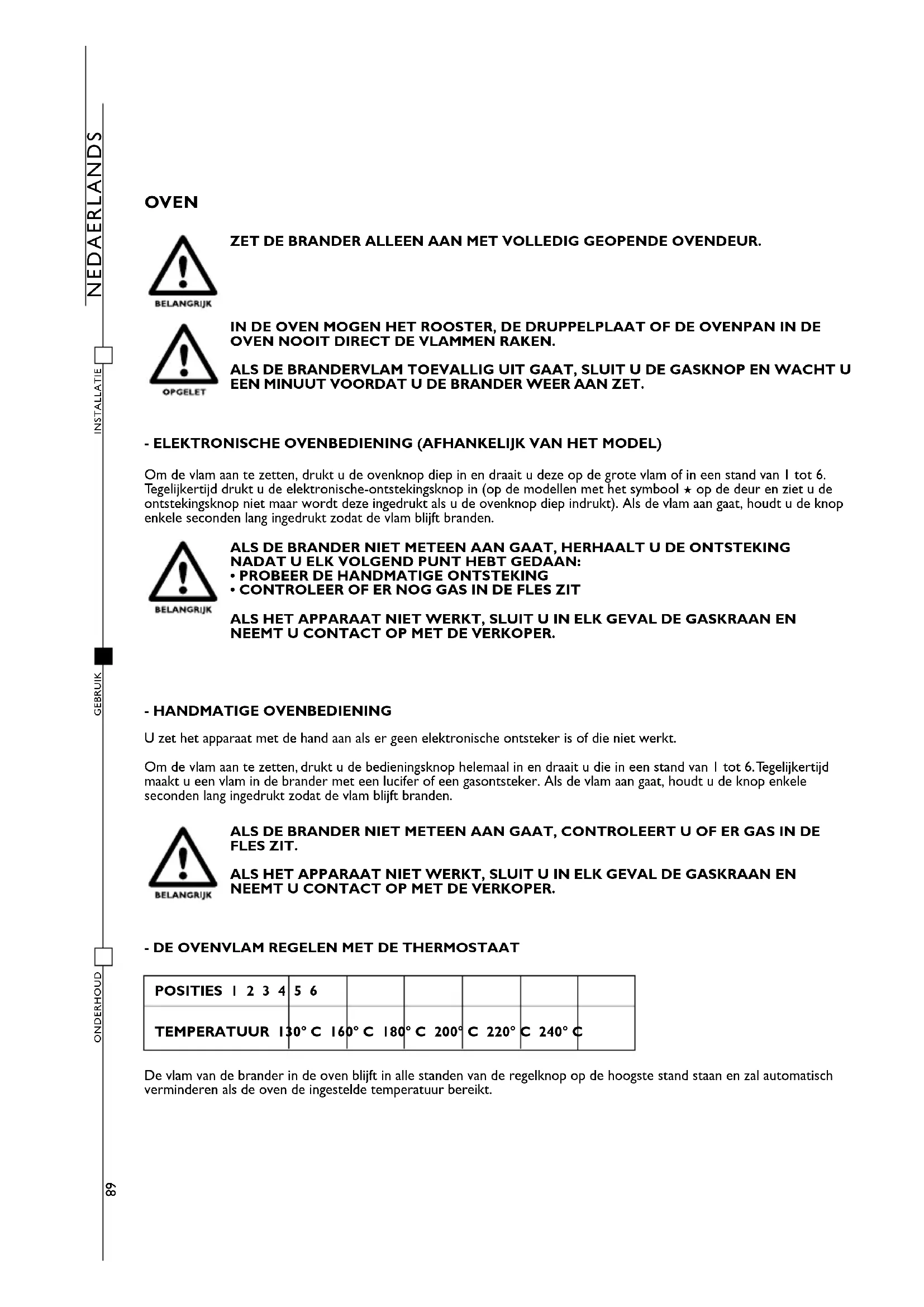

- HANDMATIGE OVENBEDIENING
U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt.
Om de vlam aan te zetten, drukt u de bedieningsknop helemaal in en draait u die in een stand van 1 tot 6. Tegelijkertijd maakt u een vlam in de brander met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.
ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.
ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.
- DE OVENVLAM REGELEN MET DE THERMOSTAAT
| POSITIES 1 2 3 4 | 5 6 | | | | | |
| TEMPERATUUR 130°C 160°C 180°C 200°C 220°C 240°C |
De vlam van de brander in de oven blijft in alle standen van de regelknop op de hoogste stand staan en zal automatisch verminderen als de oven de ingestelde temperatuur bereikt.
GRILL
ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.
ALS DE BRANDER NIET AAN GAAT, LAAT U ONMIDDELLIJK DE KNOP LOS EN PROBEERT U OPNIEUW NA MINSTENS 10 SECONDEN.
DE BEREIKBARE DELEN KUNNEN HEEL HEET WORDEN ALS U DE GRILL GEBRUIKT. HOUD KINDEREN VER UIT DE BUURT VAN HET APPARAAT.
LAAT DE OVENDEUR ALTIJD HELEMAAL OPEN STAAN EN TREK DE WARMTEBEVEILIGING HELEMAAL UIT (AFB. 6 - PAG. 130).
GEBRUIK DE GRILL NOOIT LANGER DAN 25 MINUTEN. DE GRIL IS NIET BEDOELD OM ALS OVEN TE WORDEN GEBRUIKT.
ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.
- ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL)
Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd drukt u de ontstekingsknop in (op de modellen met het symbool ★ op de deur ziet u deze knop niet maar wordt deze ingedrukt als u de ontstekingsknop indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.
ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:
• PROBEER DE HANDMATIGE ONTSTEKING
• CONTROLEER OF ER NOG GAS IN DE FLES ZIT
ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.
- HANDMATIGE GRILLBEDIENING
U zet het apparaat met de hand aan als er geen elektronische ontsteker is of als die niet werkt.
Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.
ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.
ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.
Voor de modellen VN555 en VN565:
draai aan de knop voor een hogere of lagere vlam.
Voor alle andere modellen:
de grill mag en kan alleen werken op zijn nominaal thermisch vermogen.
DE VLAM OP ZICH CONTROLEREN
Afhankelijk van het type gas waarmee het toestel werkt, ziet de vlam er als volgt uit:
Propaan (G31): vlam met een blauw hart en een afgelijnde omtrek.
Butaan (G30): vlam met lichtgele punten tijdens het aanzetten van de brander, waarna de gele punten intenser worden naarmate de brander heter wordt.
DRAAISPIT
Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreven. Zet de bedieningsknop in de gewenste stand. Plaats de druppelplaat met gemonteerd draaispit zoals op AFB. 7 - PAG. 130. Druk de knop in om de motor van het draaispit aan te zetten.
DRAAISCHAAL
DE DRAAISCHAAL MAG ALLEEN MET DE GRILL WORDEN GEBRUIKT.
Zet de grill aan zoals in het hoofdstuk GRILL is beschreven. Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB. 8 - PAG. 131. Druk de knop in om de motor van de draaischaal aan te zetten.
GASFLES
WERKEN MET EEN ANDER GAS OF EEN ANDERE GASDRUK DAN DIEGENE DIE DOOR SMEV ZIJN VOORGESCHREVEN, KAN PROBLEMEN VEROORZAKEN WAARVOOR SMEV IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).
Dit apparaat werkt met de meest verkochte gasflessen in de landen van installatie. Het type gas is duidelijk vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplaatje op de achterkant van het apparaat. Leef in elk geval de volgende voorschriften na: Gasflessen moeten in de daarvoor bestemde ruimte staan, verticaal, en moeten uitgerust zijn met een drukventiel en een drukbegrenzer. De toegang tot de gasfles mag nooit worden verhinderd. De gasfles moet probleemloos, vlot en zonder belemmeringen kunnen worden vervangen.
LET OP!: Om een gasfles te vervangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:
a) sluit alle kranen op het apparaat;
b) controleer of er in de buurt geen vlammen of vuur zijn;
c) sluit de kraan van de lege gasfles;
d) draai de begrenzer van de lege fles los en haal deze eruit. Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controleer eventuele gaslekken met een niet bijtende vloeistof. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN;
e) zet de branders aan en controleer of ze goed werken. Als dit niet het geval is, neemt u contact op met een erkende technicus.
Wij raden een elektronische gaslekkenmelder aan.
Als u gas ruikt:
a) Opent u de ramen en laat u onmiddellijk alle mensen de ruimte (caravan, camper enzovoort) verlaten.
b) Raak geen elektrische schakelaars aan, strijk geen lucifers af of wat dan ook dat het gas kan doen ontsteken.
c) Doof alle vlammen.
d) Sluit de kraan op de gasfles of op het gasreservoir en open deze niet meer totdat u het gaslek hebt gevonden en opgelost.
e) Neem contact op met een erkende technicus.
OPGELET
ZET HET APPARAAT EN DE STROOM UIT EN WACHT TOTDAT HET IS AFGEKOELD VOORDAT U HET BEGINT TE REINIGEN.
BELANGRIJK
HETE OPPERVLAKKEN DIE IN AANRAKING KOMEN MET KOUD WATER OF MET EEN VOCHTIGE DOEK KUNNEN BESCHADIGD WORDEN. GEBRUIK GEEN SCHUURMIDDELEN, OPLOSMIDDELEN, PRODUCTEN MET CHLOOR, SCHUURWOL OF STAALWOL. LAAT GEEN BIJTENDE STOFFEN OF ALCALINEHOUDENDE PRODUCTEN ZOALS AZIJN, ZOUT, CITROENSAP ENZOVOORT OP HET TOESTEL ZITTEN. OPPERVLAKKEN IN RVS EN GELAKTE DELEN: WASSEN MET WATER EN ZEEP OF EEN NEUTRAAL REINIGINGSMIDDEL; AFSPOELEN EN DROGEN. GEBRUIK SCHONE SPONZEN EN DOEKEN.
OPGELET
GEBRUIK GEEN RUWE MATERIALEN DIE KRASSEN MAKEN OF METALEN OF SCHERPE SCHRAPERS OM HET GLAS VAN DE OVENDEUR SCHOON TE MAKEN. U KUNT ER KRASSEN IN VEROORZAKEN DIE HET KLAS KUNNEN DOEN BARSTEN EN SPRINGEN.
GEBRUIK GEEN STOOMREINIGERS OM HET APPARAAT SCHOON TE MAKEN.
SPROEIERS
OPGELET
ALLEEN DESKUNDIGE TECHNICI MOGEN AAN DE GASSPROEIERS WERKEN IN GEVAL VAN OVERTREDING IS DE FABRIKANT NIET VERANTWOORDELIJK VOOR DE GEVOLGEN.
Om de sproeiers te verwijderen of vast te zetten, moet u met een gereedschap de sproeierhouder vastzetten (AFB. 9 - PAG. 131).
| BRANDER ∅ SPROEIER (mm) | GEGRAVEERD NR. |
| OVENT 0,53 53 | |
| GRILL 0,62 | 62 |
