BRUKSANVISNING ERN 16500 ELECTROLUX

8 mm from the outer edge of the door where the nail must be fitted (K).20 måste utföras av en behörig elektriker eller fackman.

• Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar.

• Försök aldrig att reparera skåpet på egen hand.

• Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar.

• Detta skåp innehåller kolväten i kylkretsen; underhåll och omladdning får därför endast utföras av en auktoriserad tekniker.

• Använd aldrig metallföremål vid rengöring av skåpet, eftersom detta kan förorsaka skador. Användning

• Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enl. denna anvisning.

• Fryst mat bör inte frysas om efter upptining.

• Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar.

• Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med den isskrapa som medföljer skåpet. Massiv is får aldrig brytas eller huggas loss från skåpet. Låt alltid isen smälta av sig själv vid avfrostning. Se avfrostningsanvisningarna.

• Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen explodera och skada skåpet.

• Avfrostningen får inte pâskyndas på annat sätt än som rekommenderas av tillverkaren. Mekaniska eller andra artificiella hjälpmedel får inte användas. Installation

• Se till att nätsladden inte kommer i kläm under skåpet. Säkerhet Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter. Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet installeras och används. Med varningstriangeln och/eller uppmaningen framhävs informationer som är viktiga för Din säkerhet eller för skåpets funktionsduglighet. Efter denna symbol erhåller Du kompletterande informationer om skåpets funktioner och dess praktiska användning. Kännetecknar tips och anmärkningar för skåpets ekonomiska och miljövänliga användning. Allmänna säkerhetsföreskrifter

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt eller begränsad fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte apparaten brukas under överinseende av en ansvarig vuxen person eller efter instruktioner från densamma. Barn bör alltid övervakas när de använder apparaten, för att säkerställa att de inte leker med den.

• Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet.

• Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service.

• Skåpet är tungt. Var försiktig när skåpet flyttas.

• Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacket.

• Hantera alltid skåpet med största försiktighet för att undvika skador på kylaggregatet (risk för vätskeläckage).

• Skåpet skall inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin.

• Utsätt inte skåpet för direkt solbelysning under längre perioder.

• Sörj för tillräcklig ventilation av skåpets baksida för att undvika skador på kylkretsen.

• Använd aldrig andra elektriska apparater (t ex glassmaskiner) inuti skåpet. Service/reparation

• Alla elarbeten som krävs för att installera skåpet21 Innehåll Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Användning Före igångsättning / Igångsättning / Justering av temperatur / Inredning . . . . . . . . . . . . . . . . . .22 Råd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Skötsel Avfrostning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Rengöring / Invändig belysning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Om något inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Konsumentkontakt / Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Omhängning av dörr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Installation Placering / Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Instruktion för helt inbyggt skåp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

• Kondensorn och kompressorn på skåpets baksida värms upp ordentligt under normal användning .Av säkerhetsskäl måste ventilationen därför uppfylla minimikraven enligt motsvarande figur. Observera: Se till att ventilationsöppningarna inte blockeras eller sätts igen.

• Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg.

• Om skåpet har transporterats horisontellt finns risk för att oljan i kompressorn har trängt in i kylkretsen.

• Kontrollera att sladd och stickkontakt inte kommer i kläm bakom kyl/frysen. - en skadad sladd och kontakt kan överhettas och orsaka brand.

• Kontrollera att kyl/frysen eller något annat inte står på sladden. - det kan orsaka kortslutning och risk för brand.

• Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch. - skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand. Säkerhet för barn

• Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det.

• Förpackningsdelar (t.ex. folier, frigolit) kan medföra fara för barn. Risk för kvävning! Se till att förpackningsmaterialet är oåtkomligt för barn!

• Gamla skåp som ej längre används skall göras obrukbara innan de skrotas. Dra ur stickproppen, kapa elsladden, avlägsna eller förstör eventuellt existerande fjäder- eller regellås. Därigenom undviks att lekande barn kan låsa in sig i skåpet (risk för kvävning!) eller kan råka ut för andra livsfarliga situationer. Miljöskydd

• Detta skåp innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Skåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter. Avfallshantering Informationer om skåpets förpackning

• De material i detta skåp som är märkta med symbolen kan återvinnas. >PE<=polyetylen >PS<=skummad polystyrol >PP<=polypropylen Allt material som används är miljövänligt! Skrotning och återvinning Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el- kretsen.se för att ta reda på närmaste inlämningsställe. När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in produkten för skrotning och återvinning. Avfallshantering - gamla skåp Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats förAnvändning Inredning Hyllor

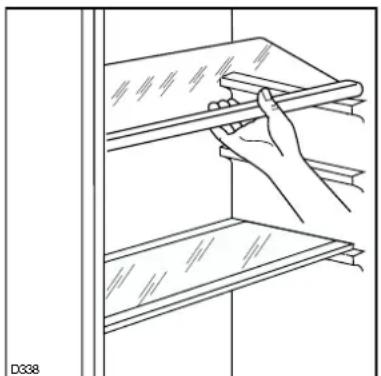

• Är kylskåpet utrustat med glashyllor.

• Avståndet mellan olika hyllplan kan ändras genom att hyllplanen tas ut och flyttas till önskad nivå.

• För att utnyttja utrymmet bättre kan planens främre del läggas på den bakre delen.

• Sätt in den där du vill ha den (på samma sätt som ovan fast i omvänd ordning). Direkt ovanför frukt- och grönsakslådorna ska det alltid sitta en glashylla för att frukten och grönsakerna ska hålla sig färska längre. Hyllor i dörren

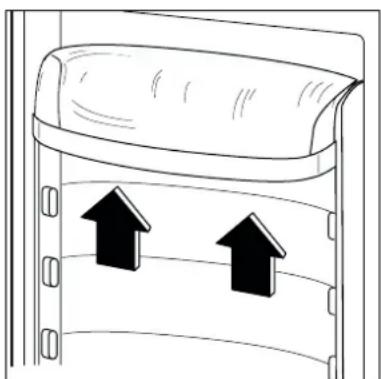

• Hyllorna i dörren kan justeras i höjdled. På så sätt kan man förvara matvaror i olika storlekar här.

• Dra försiktigt hyllan i pilens riktning tills den släpper.

• Placera därefter hyllan i önskat läge.

• Vid mer noggrann rengöring kan dörrfacken tas bort genom att dra dem uppåt som bilden visar och sedan sätta tillbaka dem. D338 Före igångsättning Vänta minst två timmar innan skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

• Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med Ijummet vatten och en mild tvållösning. Använd inte skurpulver. Använd inga rengöringsmedel som kan repa.

• Ta bort tejpen på vänster och höger sida på dörren. Ta bort all tejp och emballagedelar inne i skåpet. Justering av temperatur

• Temperaturen regleras automatiskt.

• Mindre kallt: vrid termostaten till en lägre siffra. Kallare: vrid termostaten till en högre siffra.

• Då rätt läge fastställs måste man ta med i beräkningen att följande faktorer kan påverka temperaturen i skåpet:

• omgivande temperaturer;

• hur ofta dörren öppnas;

• mängden förvarade livsmedel;

• skåpets placering. Igångsättning

• Anslut skåpet till vägguttag.

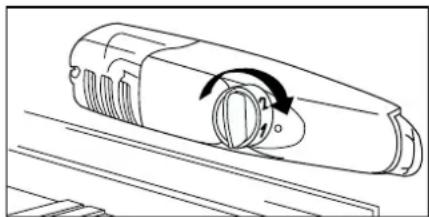

• Vrid termostatknappen överst till höger i kylutrymmet till mellanläget förbi «O»-läget.

• Skåpet stängs av genom att vrida termostaten till dess att pilen står mitt för symbolen «O».

återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.23 Skötsel Drag alltid ur stickkontakten ur vägguttaget innan rengöring sker. Viktigt Detta skåp innehåller kolväten i kylenheten. Underhåll och påfyllning ska därför utföras endast av auktoriserade tekniker. Avfrostning

• Frost avlägsnas automatiskt från avdunstningselementet varje gång kompressorn stannar vid normal användning av kylskåpet. Smältvattnet rinner ut genom ett avloppshål till en särskild behållare ovanför kompressorn på skåpets baksida, där det sedan avdunstar.

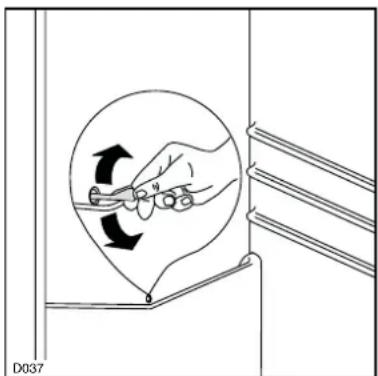

• Kom ihåg att rengöra avloppshålet mitt i avfrostningsrännan regelbundet för att förhindra att vattnet rinner över och droppar ner på matvarorna i kylskåpet. Använd den renspinne som redan sitter i avloppshålet. D037 Råd Energibesparing

• Skåpet skall inte ställas upp i närheten av spisar, värmeelement eller andra värmekällor. Se installationsanvisningarna.

• Låt dörren stå öppen så kort tid som möjligt.

• Om termostaten är inställd på maximal kyla, vid t ex. hög omgivningstemperatur, kan det inträffa att kylen inte slår ifrån, med frostbildning på evaporatorns bakre vägg som följd. I den situationen är det nödvändigt att sänka termostaten så att den automatiska avfrostningen kan ske i energibesparande syfte.

• Ställ inte in varma rätter i skåpet. Varma rätter skall först svalna.

• Ställ inte in temperaturen kallare än nödvändigt.

• Dammavlagringar på kondensorn reducerar kyleffekten och höjer energiförbrukningen. Rengör därför kondensorn på skåpets baksida en gång om året. Använd en mjuk borste eller dammsugaren. Kylning

• Kylskåpet är avsett för drycker och livsmedel som dagligen behövs.

• För att kylskåpet skall fungera på bästa sätt får ingen varm mat eller ångande vätskor (som t.ex. soppor och buljong) placeras i kylskåpet.

• Livsmedel som kan påverka smaken hos vissa födoämnen måste täckas över med exempelvis aluminium- eller plastfolie. Här nedan några praktiska råd:

• Kött, fisk: Packa in färskt kött i plastfolie och placera det på glasskivan. På så sätt kan ni förvara köttet i högst 1-2 dagar.

• Kokt mat, charkvaror etc.: skall förvaras övertäckta. De kan placeras på vilken hylla som helst.

• Frukt och grönsaker: efter rengöring och tvättning förvaras de i grönsakslådan.

• Smör och ost: förvaras i särskilda askar eller i aluminium- eller plastfolie/plastpåsar så att de inte kommer i kontakt med luften.

• Mjölk: i väl tillslutna förpackningar förvaras den på hyllorna på dörrens insida. Bananer, potatis, rödlök och vitlök som inte är emballerat, bör inte förvaras i kylskåpet.24 Rengöring Skåpet får aldrig rengöras med ångrengöringsapparater. Fukt kan komma in i elektriska enheter, risk för strömstöt! Het ånga kan leda till skador på plastdelarna. Använd inga rengöringsmedel som kan repa.

• Tvätta ur kylen invändigt och utvändigt med Ijumt vatten och milt diskmedel.

• Genom att en gång om året ta bort gallret längst ner och rengöra luftkanalerna med en dammsugare garanteras en säker drift av skåpet. Avställning

• Drag ur väggkontakten.

• Plocka bort all mat ur skåpet.

• Frosta av och gör skåpet rent invändigt, inklusive alla tillbehör.

• Lämna dörren på glänt, så att luften kan cirkulera fritt och att uppkomst av mögel och obehaglig lukt förhindras. Invändig belysning

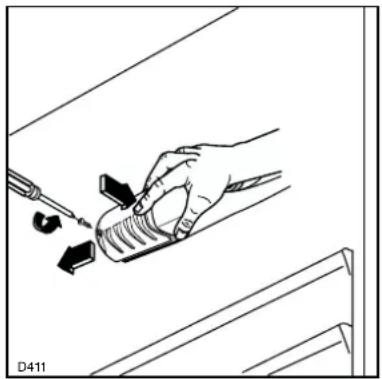

• Koppla från skåpet före lampbytet, dra ur nätkontakten eller stäng av strömmen alt. vrid ur säkringen.

1. Skruvarna i lampans skyddsglas skruvas ur.

2. Den rörliga delen tas bort enl. ritningen.

3. Byt ut den defekta lampan.

4. Sätt i lampskyddet igen och vrid in slitsskruven.

D411 Glödlampans typ och styrka är angivna på lampans skyddskåpa. Om något inte fungerar När skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan. Problem Undanröjning Skåpet arbetar inte Skåpet blir för kallt Livsmedlen är för varma. Vatten på kylutrymmets botten eller på förvaringsytorna. Ovanliga ljud Skåpet är ej nätanslutet; koppla in skåpet. Nätkontakten är inte isatt eller lös; sätt i nätkontakten. Säkringen har gått eller är defekt; kontrollera säkringen, byt ut den vid behov. Vägguttaget är defekt; störningar i strömnätet åtgärdas av Din elspecialist. Vrid temperaturregulatorn kortvarigt till en varmare inställning. Temperaturen är inte korrekt inställd; se avsnitt "Justering av temperatur" Skåpet står bredvid en värmekälla; se avsnitt "Placering". Dörren har varit öppen en längre tid; dörren skall stå öppen så kort tid som möjligt. Inom de sista 24 timmarna har större mängder varma livsmedel lagrats in. Smältvatten-avloppshålet är tilltäppt.; se avsnitt “Avfrostning”. Ljud är karakteristiska för skåpet. När köldmediet strömmar in i tunna rör hörs ett bubblande eller plaskande ljud. Även efter kompressorns frånkoppling hörs detta ljud en liten stund. När kompressorn arbetar hörs ett brummande ljud. När kompressorn kopplas till eller från uppstår ett klickande ljud.Konsumentkontakt Reklamation Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt Har du frågor angående produktens funktion eller användning, ber vi dig att kontakta vår konsumentkontakt på tel.nr: 0771-11 44 77 eller via e-mail på vår hemsida www .electrolux.se I Finland kontaktas konsumentrådgivare på tel. 0200-2662 (0,1597 E /min+lna) eller via e-mail, adress carelux.fsh@electrolux.fi

Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel 0771-76 76 76 eller via vår hemsida på www .elektroluxservice.se. Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du via www .elektroluxservice.se eller Gula Sidorna under rubrik Hushållsutrustning, vitvaror – service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. I Finland får du information om det närmaste auktoriserade serviceföretaget från numret 0200-2662 (0,1597 E /min+lna) eller telefonkatalogens gula sidor “hushållsapparat- service”. Innan du kontaktar service, skriv upp följande enligt dataskylten:

• Inköpsdatum: . . . . . . . . . . . . . . . . . . . . . . . Hur och när uppträder felet? Garanti Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början. Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.

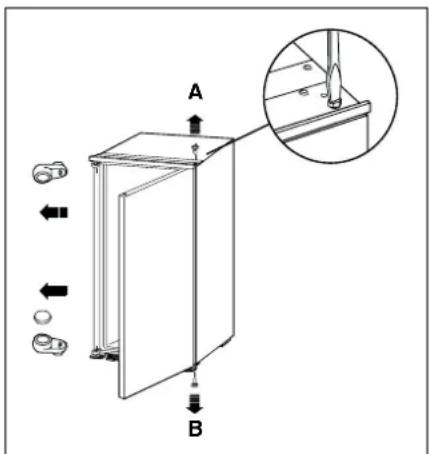

• om tillverkarens anvisningar för installation, användning och skötsel inte följts. Tekniska data Tekniska data framgår av typskylten till vänster inuti skåpet. Omhängning av dörr För att skydda skåpet under transport har kyl- skåpsdörren säkrats med gångjärnssprintar på båda upphängningssidorna. Beroende på dörrupphängning skall sprinten på den ena sidan avlägsnas både upptill och nedtill. Kontrollera att tätningslisten för dörren sitter fast på skåpet när du har vänt dörrarna. Om omgivningstemperaturen är låg (t. ex. på vintern) kan det hända att tätningen inte fäster ordentligt på skåpet. Vänta i så fall tills den utvidgas på naturlig väg eller snabba på processen genom att värma den berörda delen med en vanlig hårtork på låg värme.

• Packa upp Packa upp skåpet och kontrollera att det är felfritt och utan transportskador. Eventuella transportskador ska omedelbart anmälas. I Sverige görs anmälan till Distrilux Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. Se till att inga delar av kylsystemet skadas vid skåpets transport och uppställning.

• Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna.

• Viktigt: om nätkabeln skadas måste den bytas ut med en specialkabel eller en sats som kan beställas från tillverkaren eller serviceverkstäder. Placering

• Kontrollera att skåpet inte uppvisar transportskador. Ett skadat skåp får under inga omständigheter anslutas! Om skador föreligger - kontakta leverantören.

• Skåpet får inte placeras nära radiator eller gasspisar.

• Kylskåpet skall inte placeras nära element, ugnar eller vara utsatt för direkt solljus eller nära andra värmekällor.

area skall finnas under, bakom och till rummet upptill förutom nischen.

• OBS! Se till att ventilationsöppningar inte blockeras.

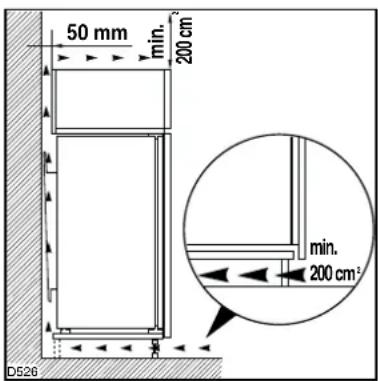

• Av säkerhetsskäl ska den minimala ventilationen vara som framgår av figuren.

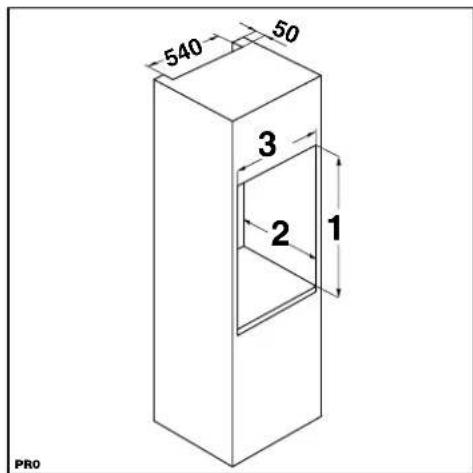

• Det är viktigt att nischen är försedd med tillräckligt utrymme för ventilation med följande dimensioner. Djup 50mm Bredd 540 mm 50 mm min. 200 cm

min. D526 Klimatklassen finns angiven på typskylten som befinner sig på vänster sida inuti skåpet. Nedanstående tabell visar omgivningstemperaturen för de olika klimatklasserna: Klimatklass SN +10 till +32°C +16 till +32°C +18 till +38°C +18 till +43°C

för omgivningstemperatur Säkerhet Skåpet är endast avsett att användas enligt denna bruksanvisning. Användes den för andra ändamål kan det uppstå risker för person- eller sakskador. Gör inte ingrepp i skåpet. Felaktiga åtgärder kan även de leda till personskador eller funktionsfel. Elektrisk anslutning Kontrollera innan anslutningen att spänning och frekvens överensstämmer med märkskylten. En spänningsvariation ±6% kan accepteras. Det är nödvändigt att man ansluter frysen till skyddsjordat uttag. För detta ändamål har matningskabeln en speciell jordkontakt. Om kontakterna i Ert ledningssystem ej är jordade, skall frysen anslutas till en separat jordningskabel av behörig elektriker i enlighet med rådande säkerhetsbestämmelser. Tillverkaren avsäger sig allt ansvar vid olycksfall om denna säkerhetsregel ej efterföljs. Denna apparat är i överenstämmelse med följande EG-direktiv: - 73/23 EEG av den 13.2.73 (lågspänning) och senare ändringar; - 87/308 EEG av den 2.6.87 (dämpning av radiobrus) och senare ändringar; - 89/336 EEG av den 3.5.89 (elektromagnetisk kompatibilitet) och senare ändringar. Utrustningen ska kunna kopplas från nätet. Det är därför nödvändigt att kontakten går att komma åt efter installationen.1. För in apparaten i utrymmet och placera den mot den inre vägg som motsvarar den sida som öppnas tills den övre delen inte kan skjutas in längre (1) och se till att det nedre gångjärnet befinner sig i linje med möbelns vägg (2). Instruktion för helt inbyggt skåp Inbyggnadsmått: Höjd 880 mm Djup 550 mm Bredd 560 mm Det är viktigt att nischen är försedd med tillräckligt utrymme för ventilation med följande dimensioner. Djup 50mm Bredd 540 mm PR0

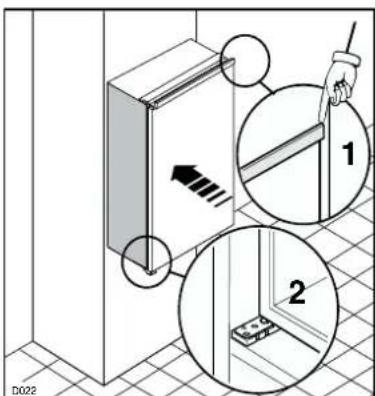

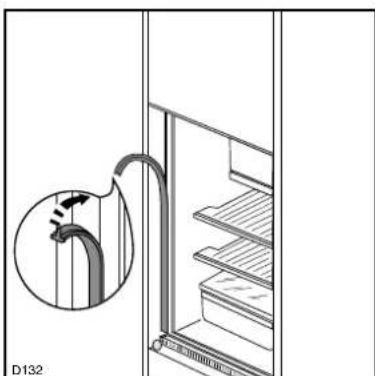

2. Pressa in tätningslisten mellan skåpet och

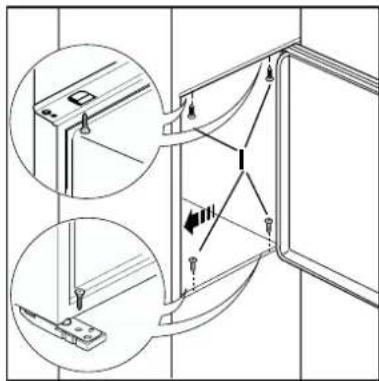

3. Öppna dörren och skjut in skåpet mot nischens

ena sida och motsatt skåpets gångjärn. Skruva fast skåpet med 4 skruvar (I) som levereras tillsammans med skåpet.

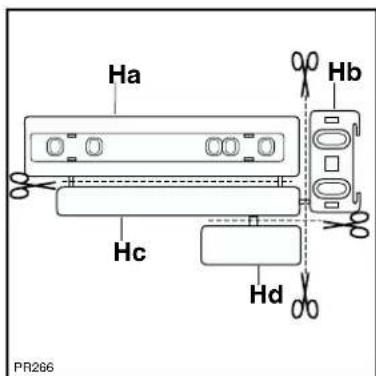

5. Skilj på delarna Ha, Hb, Hc och Hd enligt figuren.

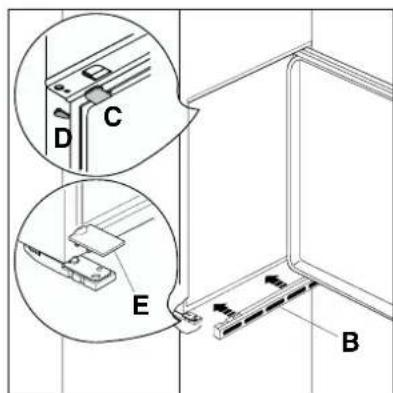

4. Ventilationsgallret (B) och gångjärnets täckplatta

(E) skjuts på plats. Sätt fast skyddslocken (C-D) i sprinthålen och i gångjårnshålen. PR266

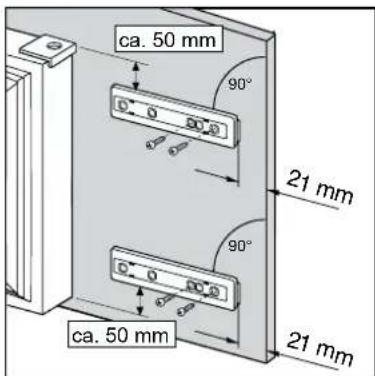

och nere) i den höjd som beskrivs enligt figuren och markera för de yttre hålen. Efter att hålen har gjorts skruvar du fast styrplattan med de medlevererade skruvarna.

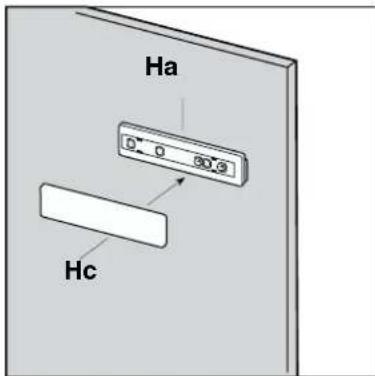

7. Tryck fast det lilla skyddet (Hc) på styrplattan (Ha)

så att du hör ett klick.

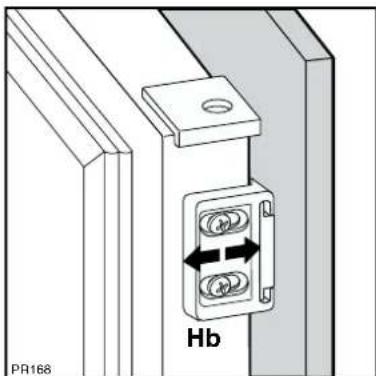

8. Öppna kylskåpsdörren och köksluckan ungefär

90°. Stick in vinkelbeslaget (Hb) i styrplattan (Ha). Håll samman kylskåpsdörren och köksluckan och markera hålen enligt figuren.

10. Sätt tillbaka vinkelbeslaget ovanför styrplattan

och skruva fast med de medlevererade skruvarna. För eventuell inpassning av köksluckan använder du dig av spelrummet i skruvhålen. När dessa moment har slutförts är det nödvändigt att kontrollera att kylskåpsdörren stänger ordentligt.

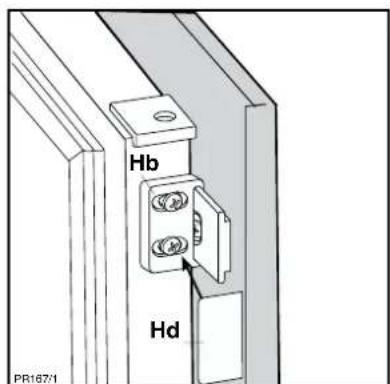

11. Tryck fast det lilla skyddet (Hd) på vinkelbeslaget

(Hb) så att du hör ett klick.

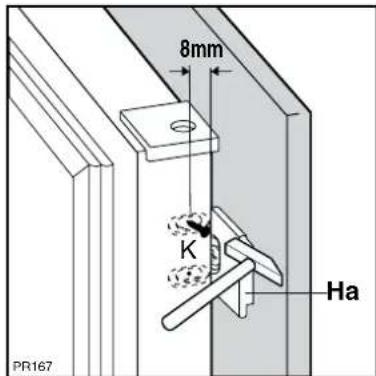

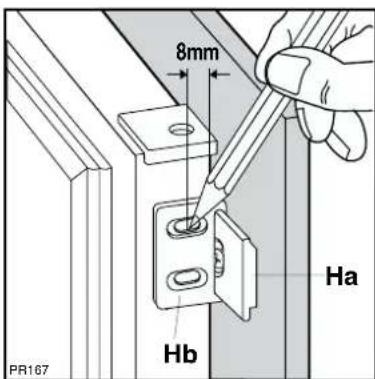

9. Ta bort hållarna och gör ett märke med skruven

(K) 8 mm från dörrens yttre kant. PR168
