MODE D'EMPLOI ERN 16500 ELECTROLUX

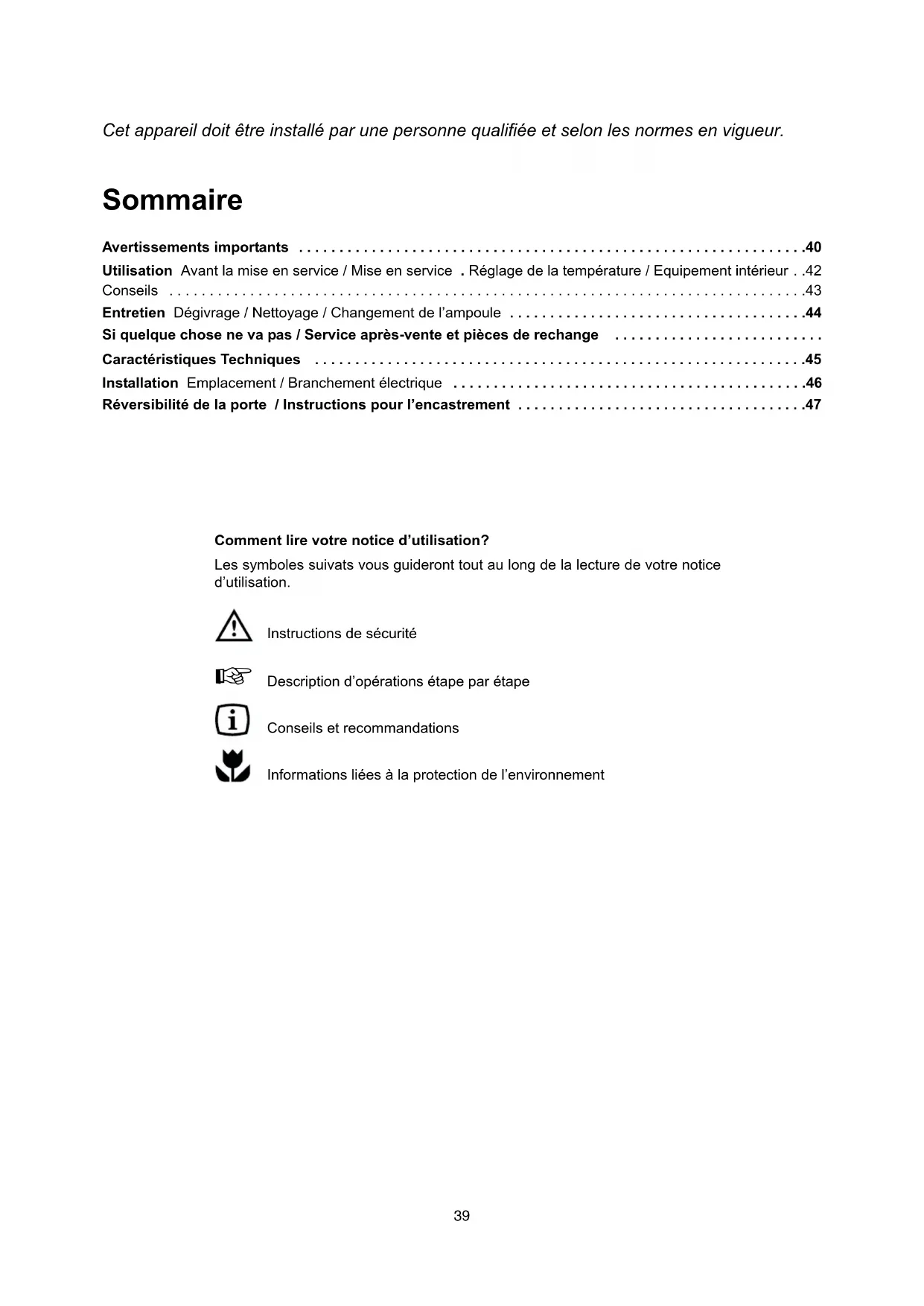

Hb39 Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur. Comment lire votre notice d’utilisation? Les symboles suivats vous guideront tout au long de la lecture de votre notice d’utilisation. Instructions de sécurité

• Description d’opérations étape par étape Conseils et recommandations Informations liées à la protection de l’environnement Sommaire Avertissements importants p. 40
• Utilisation Avant la mise en service / Mise en service . Réglage de la température / Equipement intérieur p. 42
• Conseils p. 43
• Entretien Dégivrage / Nettoyage / Changement de l’ampoule Si quelque chose ne va pas / Service après-vente et pièces de rechange p. 44
• Caractéristiques Techniques p. 45
• Installation Emplacement / Branchement électrique p. 46

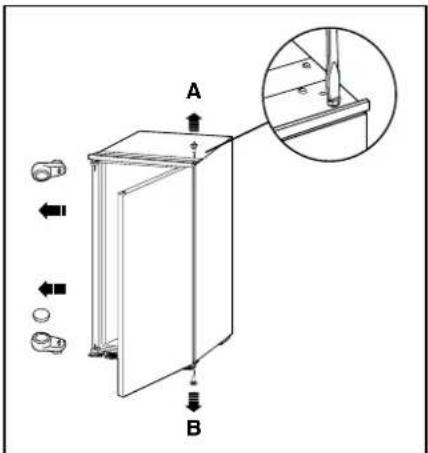

• Réversibilité de la porte / Instructions pour l’encastrement Utilisation p. 4740

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

• Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et / ou congélation des aliments.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et / ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irrémédiablement l’évaporateur rendant du même coup l’appareil inutilisable.N’employez pour cela qu’une spatule en plastique.

• Ne décollez pas les bacs à glaçons avec un couteau ou ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

• Débranchez toujours la prise de courant avant de AVERTISSEMENTS IMPORTANTS procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les modèles qui en sont équipés).

• Les C.F.C. sont remplacés par des hydrocarbures.

• Le circuit réfrigérant de cet appareil contient de l’isobutane (R600a): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R600a.

• Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d’appareils

électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage, ...) à l’intérieur de votre appareil.

2. Pendant le transport et l’installation de

votre appareil, assurez-vous qu’aucune partie du circuit n’est endommagée. Si tel est le cas: - Evitez les flammes vives (briquet) et tout autre allumage (étincelles). - Aérez la pièce où se trouve l’appareil. Installation

• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur le câble d’alimentation. Important: en cas de dommage du câble d’alimentation, il ne doit être remplacé que par un professionnel qualifié.

• L’appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l’appareil.

• II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

• L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil aux rayons solaires.

• Suivez les instructions données pour l‘installation.

• Après la livraison attendez 2 heures avant de brancher l’appareil pour que le circuit frigorifique soit stabilisé. Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant.41

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l’arrière de l’appareil s’échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondant. Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous vous remercions de votre attention. Protection de l’environnement Tous les matérieux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils pulssent être récupérés et recyclés. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

• Le système frigorifique et l’isolatlon de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l’environnement.

• Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer les circuits frigorifiques.

• Cet appareil est muni de fermetures magnétiques. S’il remplace un appareil équipé d’une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d’éviter aux enfants de s’enfermer dans l’appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d’alimentation électrique au ras de l’appareil. En cas d’anomalie de fonctionnement, reportez- vous à la rubrique “EN CAS D’ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consultez le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente. En cas d’intervention sur votre appareil, exigez du

Service Après Vente Ies pièces de rechange certifiées Constructeur.42 Mise en service

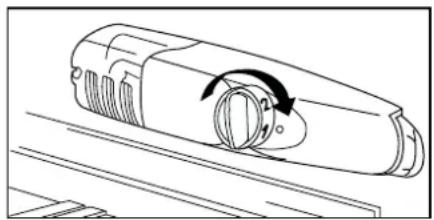

• Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

• Le bouton rotatif pour la sélection de la température se trouve dans le compartiment réfrigérateur, à droite.

• L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O». Utilisation Avant la mise en service

• L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf». N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique. L’appareil et certaines parties de l’équipement intérieur sont protégés pour le transport. Enlevez les bandes autocollantes à gauche et à droite à l’extérieur de la porte et toutes les bandes autocollantes et rembourrages à l’intérieur de l’appareil (sauf la plaque signalétique). Réglage de la température

• L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;

• fréquence d'ouverture des portes;

• quantité d'aliments conservés;

• emplacement de l'appareil.

• La température est réglée automatiquement.

• Position „1“ = température la plus élevée

• Position „6“ = température la plus basse

• Position „0“ = arrêt Une position moyenne est la plus indiquée. Equipement intérieur Tablettes amovibles

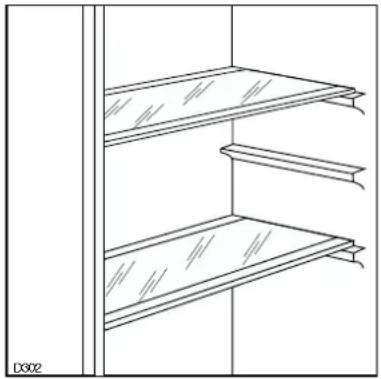

• Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

• Tirer la surface de rangement vers l’avant jusqu’à ce qu’on puisse la faire basculer vers le haut ou vers le bas et l’extraire.

• Pour le placement à une autre hauteur, procéder dans l’ordre inverse. Pour permettre une bonne circulation de l’air n’enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille. Balconnets

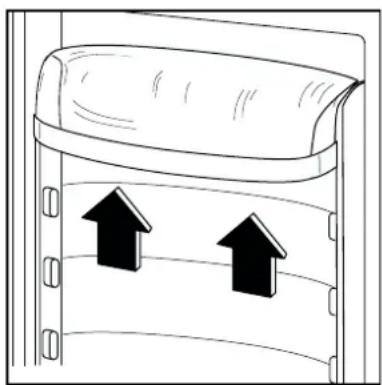

• Il est possible de changer de place le balconnet central.

• Dégagez le balconnet en agissant dans le sens indiqué par les flèches.

• Remontez le balconnet à la hauteur désirée. Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position. D30243 Réfrigération

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.

• Couvrez les aliments, surtout s'ils sont aromatiques.

• Placez les denrées de façon à ce que l'air puisse circuler tout autour. Où placer les denrées? Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette. Fruits et légumes: bac(s) à légumes (une fois nettoyés). Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés. Lait en bouteille: à placer dans l'un des balconnets de la contreporte. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l’on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés. Conseils Économie d’énergie

• N’installez pas l’appareil à proximité de cuisinières, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre “Installation”).

• N’ouvrez pas la porte plus longtemps que nécessaire.

• Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

• Ne placez pas d’aliments chauds dans l’appareil. Attendez que les aliments refroidissent.

• Ne réglez pas la température plus bas que nécessaire.

• De temps en temps, dépoussiérez le condenseur situé à l’arrière de l’appareil, à l’aide d’un aspirateur ou d’une brosse souple.44

ENTRETIEN ET NETTOYAGE

Débranchez l’appareil avant toute opération. Attention Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l’entretien et la recharge ne doivent donc être effectués que par du personnel qualifié. Dégivrage

• Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

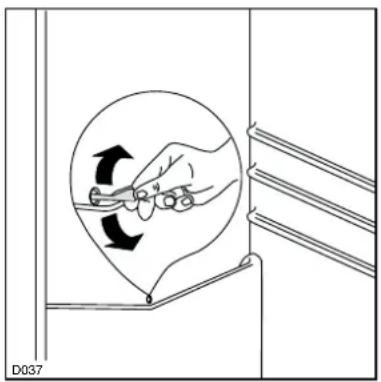

• Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice. D037 Nettoyage N’utilisez jamais de produits abrasifs ou caustiques ni d’éponges avec grattoir pour procéder au nettoyage de votre appareil. N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager. Pour faciliter le nettoyage les balconnets peuvent être aisément enlevés. Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement. De temps en temps démontez la grille d’aération située à la base de l'appareil et dépoussiérez les conduites pour le passage de l’air à l'aide d'un aspirateur ou d'une brosse. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil. Arrêt prolongé

• Débranchez la prise de courant. videz l'appareil, dégivrez-le et nettoyez-le à fond.

• Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs. Changement de l'ampoule

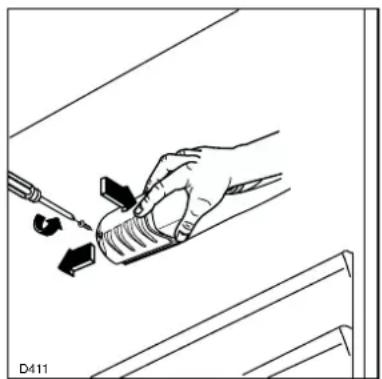

• Avant de remplacer l’ampoule, mettez à l’arrêt l’appareil et débranchez-le. L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. Dévissez la vis de fixation du plafonnier.

2. Décrochez la partie mobile en exerçant une

pression sur celle-ci comme indiqué dans la figure.

3. Mettez une autre ampoule qui ait la même

puissance. D41145 Service après-vente et pièces de rechange Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez- vous au Service Après-Vente le plus proche. Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

• le numéro de produit (PNC)

• le numéro de série (S-No) Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas. Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main. Caractéristiques Techniques Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l’intérieur de l’appareil. Si quelque chose ne va pas ... Si l'appareil marche mal, il faut contrôler: Dérangement Remède La température à l’intérieur de l’appareil est trop chaude. L’appareil refroidit trop. Le compresseur fonctionne sans interruption Il y a de l’eau au fond du compartiment réfrigérateur ou sur les clayettes. Bruits La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour. Vérifiez que la porte soit bien fermée. La température ambiante du local est trop elevée. La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Tourner le bouton du thermostat en choisissant une température plus basse. La température ambiante du local est trop chaude. Vérifier si l’aération de l’appareil est suffisante et si aucun obstacle n’empêche son acheminement. De trop grandes quantités d’aliments ont été entreposées au cours des dernières 24 heures. N’ouvrez pas la porte plus longtemps que nécessaire. Le trou d’écoulement de l’eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâtonnet se trouvant dans l’orifice. Les bruits sont typiques des appareils frigorifiques. Il n’est pas anormal d’entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux. Dès que le compresseur se met en marche, vous l’entendrez bourdonner ou claquer. Certaines sources de bruit sont dus à la mise en place de la structure du meuble.46 Installation Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes: Lors du transport et de l’installation de l’appareil, veiller à n’endommager aucune partie du circuit frigorifique.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l’arrière de l’appareil s’échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondante. Veuillez consulter la partie “Emplacement”.

• Important: en cas de dommage du câble d’alimentation, il ne doit être remplacé que par un professionnel qualifié. Emplacement

• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.

• L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Veillez à ne pas obstruer les ouvertures de ventilation.

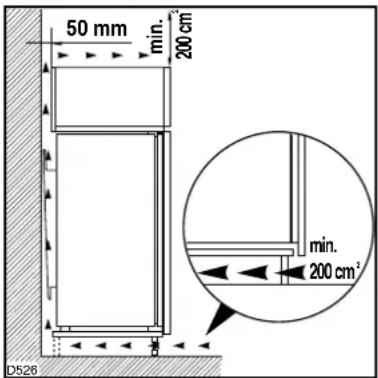

• Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.). Il est également nécessaire que la niche soit équipée d’un conduit d’areation ayant les mesures suivantes: Profondeur 50 mm Largeur 540 mm Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s’en trouver diminuées. 50 mm min. 200 cm

min. D526 Classe climatique SN +10 à +32°C +16 à +32°C +18 à +38°C +18 à +43°C

pour une température ambiante de Branchement électrique Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable. Important Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et comporte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui toutefois doit être muni d'une broche raccordée à la terre. Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse. Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23 CEE 19/02/73 (Basse Tension) et modifications successives; - 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques. - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives. Important L’appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l’installation est terminée.Réversibilité de la porte La porte de l’appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d’ouverture de la porte. Attention! La réversibilité de la porte une fois effectuée, contrôlez ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, p.ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

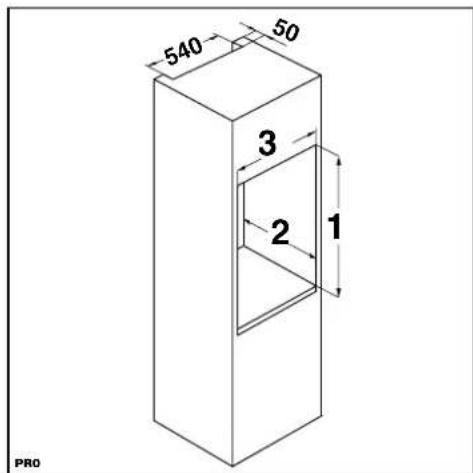

Dimensions de la niche Hauteur (1) 880 mm Profondeur (2) 550 mm Largeur (3) 560 mm Il est également nécessaire que la niche soit équipée d’un conduit d’areation ayant les mesures suivantes: Profondeur 50 mm Largeur 540 mm Instructions pour I'encastrement PR0

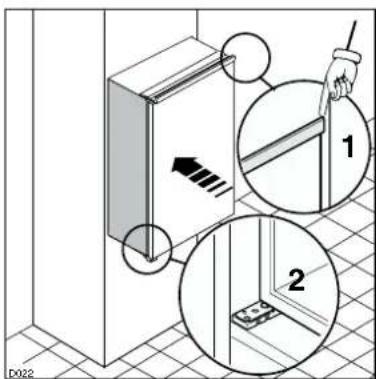

1. Glissez l'appareil dans la niche en l’appuyant

contre la paroi intérieure, correspondant au côté d’ouverture de la porte, jusqu’à ce que le cache supérieur soit à fleur (1) et veillez à ce que la charnière du bas soit alignée sur la paroi du meuble (2). D132

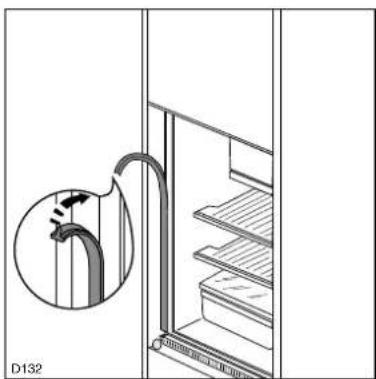

2. Appliquez le joint à pression, entre l'appareil et le

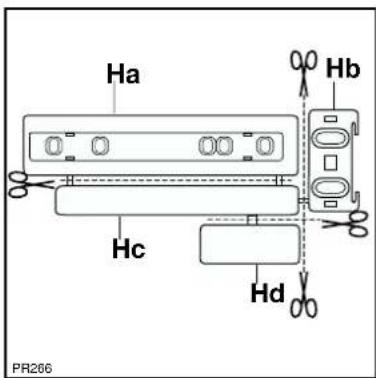

5. Séparez les pièces Ha, Hb, Hc, Hd comme

l’indique de la figure. PR266

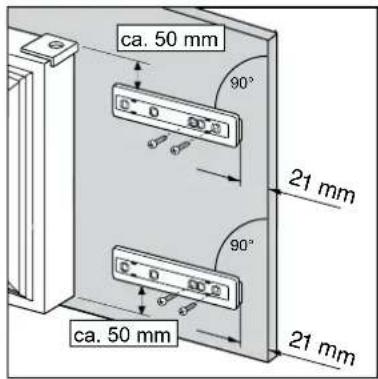

6. Posez la glissière (Ha) sur la partie interne de la

porte du meuble en respectant les côtes indiquées sur la figure et marquez la position des trous externes. Après avoir pratiqué les trous, fixez la glissière avec les vis fournies.

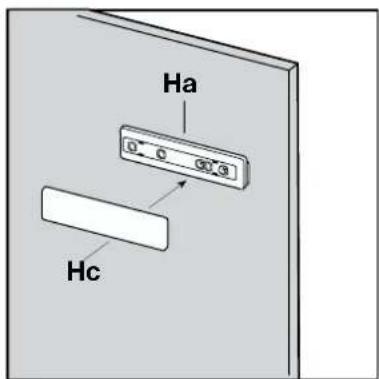

7. Fixez par encliquetage le cache (Hc) sur la

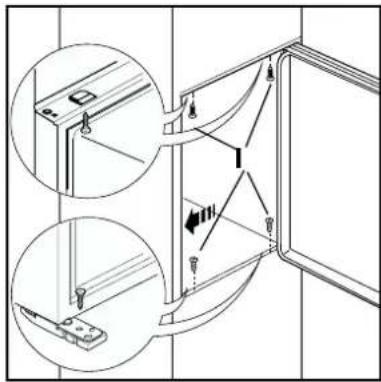

3. Ouvrez la porte et appuyez l'appareil contre le

meuble de cuisine, du côté opposé aux charnières. Fixez l'appareil à l'aide des 4 vis (I) fournies.

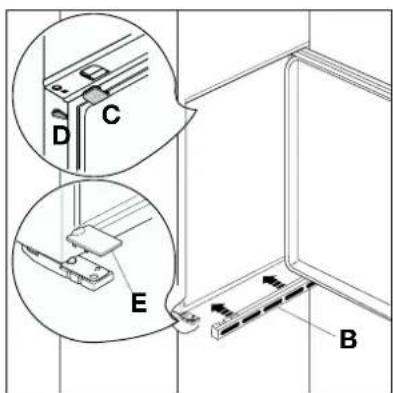

4. Appliquez la grille d'aération (B) et le

couvrecharnière (E- Fig.). Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières (Fig.).

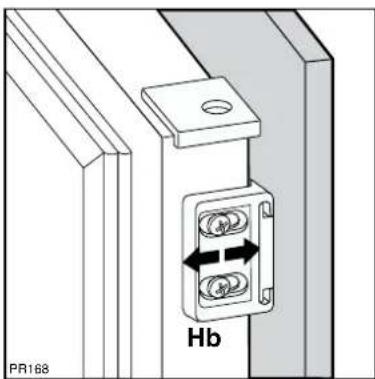

8. Ouvrez la porte de l’appareil et celle du meuble à

90° environ. Introduisez l’équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l’appareil et celle du meuble et marquer la position des trous comme l’indique la figure. PR167

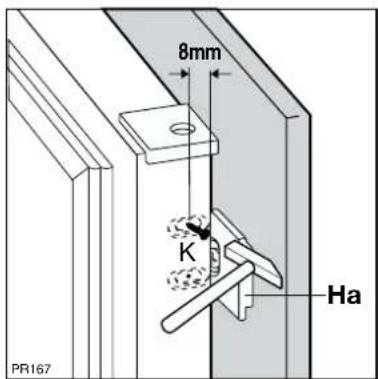

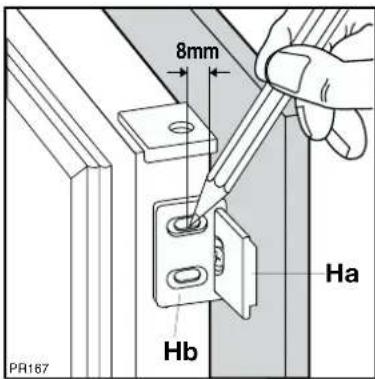

9. Enlevez les équerres et marquez avec le clou (K)

à 8 mm du bord externe de la porte. 10.Alignez de la porte du meuble. A la fin des opérations, il est nécessaire de contrôler que la porte de l’appareil se ferme parfaitement. PR167

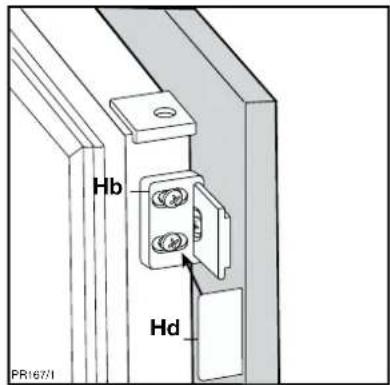

11. Fixez par encliquetage le cache (Hd) sur

l’équerre (Hb). PR167/1
