KÄYTTÖOHJE ERN 16500 ELECTROLUX

HbVaroituskolmioiden ja/tai merkkisanojen avulla kiinnitetään huomio ohjeisiin, jotka ovat tärkeitä turvallisuutesi kannalta tai laitteen toimintakyvyn kannalta. Noudata näitä ehdottomasti. Tämän merkin jälkeen saat laitteen toimintaan ja jokapäiväiseen käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Tärkeää Tämä ohiekirja tulee ehdottomasti säilyttää laitteen yhteydessä myöhempää käyttöä varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa ja jättää laitteen vanhaan huoneistoon, on varmistettava, että käyttöohje jää uuden käyttäjän saataville. Uudella käyttäjällä on oltava mahdollisuus tutustua laitteen käyttöohjeisiin ja sitä koskeviin varoituksiin. Mikäli tämä kaappi, jonka ovi sulkeutuu magneettisesti, korvaa vanhan lukollisen kaapin, irrottakaa vanhan kaapin ovi tai rikkokaa lukko. Muussa tapauksessa leikkivät lapset voivat joutua hengenvaaraan jäädessään ansaan kaapin sisään. Nämä ohjeet on annettu turvallisuussyistä. Lue ne huolellisesti ennen kuin ryhdyt asentamaan tai käyttämään laitetta. Yleinen turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella

• Ennen kuin ryhdyt mihinkään puhdistus- tai huoltotöihin, kytke laite pois toiminnasta ja virtajohto irti virtalähteestä.

• Laite on raskas. Noudata varovaisuutta laitetta siirtäessäsi.

• Suoraan pakastimesta otetut erittäin kylmät tuotteet voivat aiheuttaa paleltumisvammoja.

• Noudata erityistä varovaisuutta laitetta käsitellessäsi, jotta jäähdytysyksikkö ei vahingoittuisi. Vahingoittumisesta voi seurata nestevuotoja.

• Laitetta ei saa asentaa kaasulieden tai lämpöpatterien läheisyyteen.

• Laitetta ei tulisi asentaa paikkaan, jossa siihen kohdistuu suora auringonvalo.

• Laitteen takaosaan tulee jättää riittävästi tilaa tuuletusta varten. Jäähdytyspiirin vahingoittuminen on estettävä.

• Älä käytä jäähdytyslaitteiden sisällä muita sähkölaitteita (esim. jäätelökonetta), ellei valmistaja ole erityisesti hyväksynyt kyseisen laitteen käyttöä. Huolto/korjaus

• Laitteen asennustyö tulee antaa valtuutetun henkilön tai sähköalan ammattilaisen tehtäväksi.

• Laite tulee huollattaa valtuutetussa huoltoliikkeessä ja varaosina tulee käyttää vain alkuperäisiä varaosia.

• Älä milloinkaan yritä korjata laitetta itse. Asiantuntemattoman henkilön tekemät korjaukset voivat aiheuttaa henkilövahinkoja tai pahentaa vikaa entisestään. Ota yhteys valtuutettuun huoltoliikkeeseen ja vaadi aina, että laitteessa käytetään alkuperäisiä varaosia.

• Laitteen jäähdytysyksikkö sisältää hiilivetyjä. Tästä syystä huolto ja jälleentäyttö on annettava ainoastaan valtuutetun huoltohenkilökunnan tehtäväksi.

• Älä koskaan käytä metallisia esineitä laitteen puhdistamiseen, sillä ne voivat vaurioittaa laitetta. Käyttö

• Kotitalouskäyttöön tarkoitetut jääkaapit ja pakastimet on tarkoitettu ainoastaan elintarvikkeiden säilytykseen.

• Pakastettua ruokaa ei tulisi pakastaa uudelleen sen jälkeen, kun se on kerran sulanut.

• Noudata tarkasti valmistajan antamia säilytysohjeita. Tarkasta ohjeet tuotteen pakkauksesta.

• Laitteen sisäpinta muodostuu kanavista, joiden läpi jäähdytysaine virtaa. Jos tällaiseen kanavaan puhkaistaan reikä, laite vaurioituu korjauskelvottomaksi ja säilytettävä ruoka tuhoutuu. ÄLÄ KÄYTÄ TERÄVIÄ ESINEITÄ huurteen tai jään poistamiseen. Huurretta voidaan kaapia pois laitteen mukana tulevaa muovilastaa käyttäen. Kiinteää jäätä ei saa missään tapauksessa yrittää väkisin irrottaa laitteen 29Ympäristönäkökohtia sisäpinnasta, vaan sen on annettava sulaa pois. Ks. sulatusohjeet.

• Älä laita hiilihappopitoisia tai kuohuvia juomia pakastimeen, sillä jäätymisen aiheuttama paine voi räjäyttää pullon ja vaurioittaa laitetta.

• Älä käytä mekaanisia apuvälineitä äläkä yritä nopeuttaa sulamista keinotekoisesti muuten kuin valmistajan suosittelemilla menetelmillä. Asennus

• Käyttäjän tulee huolehtia, että laitetta ei ole asetettu sähköjohdon päälle.

• Normaalissa käytössä laitteen takana sijaitsevat kondensaattori ja kompressori kuumenevat huomattavasti. Turvallisuussyistä on huolehdittava ao. kuvan mukaisesta vähimmäistuuletuksesta. HUOMIO: huolehdi, että tuuletusaukkojen edessä ei ole ilman virtausta haittaavia esteitä

• Kuumenevia osia ei tule jättää avoimiksi. Mikäli mahdollista, laitteen takaosa tulee asettaa seinää kohti.

• Varmista, että laitteen takaosassa oleva pistoke ei ole puristuksissa tai vahingoittunut. Vahingoittunut pistoke voi ylikuumentua ja aiheuttaa palovaaran.

• Älä aseta painavia tavaroita tai itse laitetta liitosjohdon päälle. Oikosulun tai tulipalon vaara.

• Älä poista pistoketta pistorasiasta liitosjohdosta vetämällä, erityisesti silloin, kun laitetta vedetään pois kalusteesta. Vahingoittunut liitosjohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun. Lasten turvallisuus

• Tämä laite on tarkoitettu aikuisten käyttöön. Lasten ei saa antaa koskea säätimiin tai leikkiä laitteella.

• Pakkauksen osat (esim. kalvot, styroksi) voivat olla lapsille vaarallisia. Tukehtumisvaara! Pidä lapset loitolla pakkausmateriaaleista!

• Saata käytöstä poistetut laitteet käyttökelvottomiksi ennen niiden hävitystä. Irrota verkkopistoke, katkaise verkkojohto, irrota tai tuhoa mahdolliset varmuuslukot tai numerolukot. Näin estät sen, että lapset lukitsevat itsensä laitteeseen leikkiessään (tukehtumisvaara!) tai joutuvat muihin hengenvaarallisiin tilanteisiin. Ympäristönsuojelu

• Laitteen jäähdytyspiiri ja eristeet eivät sisällä otsonikerrosta vahingoittavia kaasuja. Laitetta ei saa hävittää talousjätteen mukana. Varo vahingoittamasta jäähdytysyksikköä, erityisesti takana olevan lauhduttimen ympäristöä. Pyydä paikallisilta viranomaisilta lisätietoja alueen kierrätyskeskuksista.

Tietoja laitteen pakkausmateriaaleista

• Tässä laitteessa käytetyt materiaalit, jotka on merkitty symbolilla ovat kierrätettäviä. >PE<=polyeteeni >PS<=puristettu polystyreeni >PP<=polypropeeni Kaikki käytetyt materiaalit ovat ympäristölle haitattomia! Käytöstä poistettujen laitteiden hävitys Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.31 Tärkeää . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Ympäristönäköhtia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Käyttö Ennen käyttöönottoa / Käynnistys / Lämpötilan säätö / Jääkaapin sisällä olevat varusteet . . . . . . . . .31 Ohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Hoito-Ohjeet Sulatus / Puhdistus / Sisäosan valaistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Jos kaappi ei toimi tyydyttävästi... / Huolto ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Tekniset tiedot / Oven avautumissuunnan vaihtaminen / Asennus Sijoitus . . . . . . . . . . . . . . . . . . . . . . . .35 Asennus Sähköliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Kalusteisiin asennettavan kaapin asennusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Sisältö Käyttö Ennen käyttöönottoa Mikäli laitetta on kuljetettu vaakasuorassa asennossa, saattaa moottorin kompressorin öljyä valua jäähdytysainekiertoon. Kuljetuksen jälkeen tulisi odottaa vähintään kaksi tuntia ennen laitteen kytkemistä käyttöön, jotta öljy valuisi takaisin kompressoriin.

• Puhdista sisäpinnat ja hyllyt ennen käyttöönottoa haalealla, miedolla pesuaineliuoksella ja vedellä, jolloin kaapista poistuu uudelle tuotteelle ominainen haju. Kuivaa kaappi tämän jälkeen huolellisesti. Älä käytä voimakastuoksuisia pesujauheita tai hankausjauheita. Älä käytä hankaavia puhdistusaineita.

• Poista oven vasemmalla ja oikealla puolella oleva teippi. Poista teippi ja pakkauksen osat laitteen sisältä. Käynnistys

• Työnnä pistoke pistorasiaan.

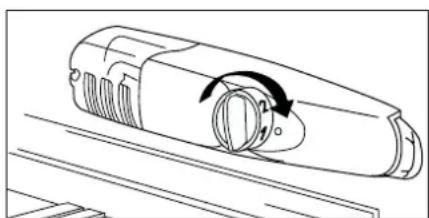

• Jääkaapissa ylhäällä oikealla olevaa termostaatin väännintä käännetään keskiasentoon.

• Kaapin toiminta katkaistaan kääntämällä termostaatin väännintä asentoon «O». Lämpötilan säätö

• Lämpötilaa säädetään termostaatilla.

• Lämpimämpää: termostaattia käännetään pienempään lukemaan. Kylmempää: termostaattia käännetään suurempaan lukemaan.

• Säätimen oikeaa asentoa haettaessa on muistettava seuraavien tekijöiden voivan vaikuttaa kaapin lämpötilaan:

• ympäristön lämpötila;

• kuinka usein ovi avataan;

• kaapissa säilytettävien elintarvikkeiden määrä;

• kaapin sijainti. Jääkaapin sisällä olevat varusteet Säilytyshyllyt

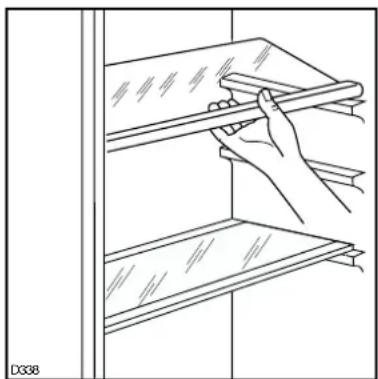

• Jääkaappi on varustettu monilla kannattimilla, joiden ansiosta hyllyjen korkeutta voidaan säätää toivomuksen mukaan.

• Tilan hyödyntämiseksi pienet etuhyllyt (malleissa, joissa tällaiset on) voidaan sijoittaa takimmaisten hyllyjen päälle (kuva ).

• Kun laitat hyllyn toiseen kohtaan, menettele päinvastaisesti. D338Jotta hedelmät ja vihannekset säilyvät pitempään, hedelmä- ja vihanneslaatikoiden päällä olevaa lasista säilytystasoa ei saa poistaa eikä siirtää. Ovihyllyjen sijoittaminen

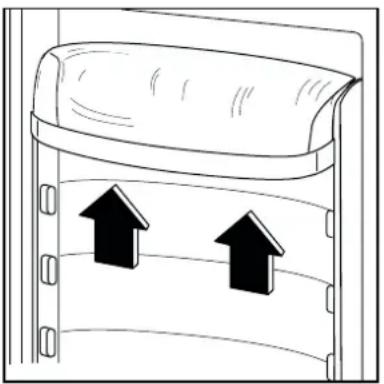

• Ovihyllyt voidaan sijoittaa halutulle korkeudelle säilytystarpeiden mukaan.

• Irrota hylly vetämällä sitä varovasti nuolten osoittamaan suuntaan.

• Sijoita halutulle korkeudelle.

• Ovihylly voidaan irrottaa puhdistusta varten työntämällä sitä ylöspäin kuvan mukaisesti ja asettamalla takaisin paikalleen puhdistuksen jälkeen.

Ohjeita Energiansäästövinkkejä

• Älä sijoita laitetta liesien, lämpöpattereiden tai muiden lämmönlähteiden läheisyyteen. Ks. asennusohjeet.

• Älä pidä ovea auki liian kauan tai avaa sitä liian usein.

• Jos termostaatti on säädetty kylmimpään mahdolliseen asentoon esim. korkean ympäristölämpötilan takia, voi käydä niin, ettei kaappi toimikaan automaattisesti, vaan höyrystimen takaseinälle muodostuu huurretta. Tällöin on termostaatin säätöä pienennettävä, niin että kaapin automaattinen sulatus käynnistyy energiansäästösyistä.

• Älä laita lämpimiä ruokia laitteeseen. Anna niiden ensin jäähtyä.

• Älä säädä lämpötilaa kylmemmäksi kuin välttämätöntä.

• Kompressoriin kertyvä pöly heikentää jäähdytystehoa ja lisää energian kulutusta. Tämän vuoksi puhdista laitteen takana oleva kompressori varovasti kerran vuodessa pehmeällä harjalla tai pölynimurilla. Jääkaappisäilytystä varten

• Jääkaappi on tarkoitettu päivittäin käytettäviä juomia ja elintarvikkeita varten.

• Jotta jääkaappi saataisiin toimimaan mahdollisimman tehokkaasti, ei jääkaappiin saa sijoittaa lämpimiä tai höyryäviä nesteitä (kuten esim. keittoja ja liemiä).

• Makujen tarttuminen ruoasta toiseen vältetään suojaamalla ruoat esim. alumiini- tai muovikelmulla. Sen takia elintavikkeet on pakattava huolellisesti ennen jääkaappiin panemista.

• Liha, kala: Raaka liha, joka on suojattu muovikelmulla, säilytetään lasihyllyllä. Siten liha säilyy korkeintaan 1-2 päivää.

• Keitetty liha, leikkeleet jne on peitettävä: ne voidaan säilyttää millä hyllyllä tahansa.

• Hedelmät ja vihannekset: säilytetään puhdistuksen ja pesun jälkeen vihanneslaatikossa.

• Voi ja juustot: säilytetään ilmatiiviissä astioissa tai alumiini-tai muovikelmuissa/muovipusseissa.

• Maito: säilytetään hyvin suljetuissa pakkauksissa ovessa sijaitsevilla hyllyillä. Banaani, peruna, sipuli ja valkosipuli tulisi säilyttää pakattuina omissa pakkauksissaan.33 Hoito-ohjeet Tämän laitteen jäähdytysyksikkö sisältää hiilivetyjä. Tästä syystä ainoastaan valtuutettu ammattilainen saa suorittaa laitteen huollon ja täyttämisen. Sulatus

• Normaalin käytön aikana jääkaapin höyrystin sulattaa kaapin automaattisesti joka kerta kompressorin pysähtyessä. Sulamisvesi virtaa poistoaukosta kaapin takaosassa kompressorin päällä olevaan sulamisvesiastiaan, josta vesi haihtuu.

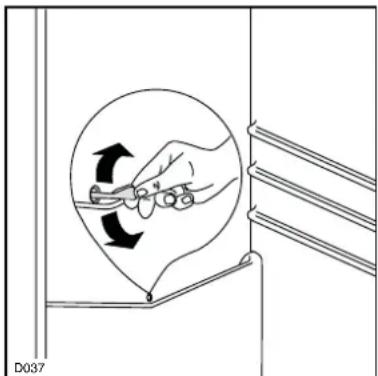

• Sulamisvesikourun keskellä oleva poistoaukko on tärkeä pitää puhtaana, jotta vesi ei pääse ylivuotamaan ja tippumaan kaapissa oleville elintarvikkeille. Tähän tarkoitukseen käytetään poistoaukossa olevaa puhdistuspuikkoa. D037 Puhdistus Älä koskaan puhdista laitetta höyrypuhdistuslaitteilla. Kosteutta saattaa päästä sähköisiin rakenneosiin, sähköiskun vaara! Kuuma höyry voi vahingoittaa muoviosia. Älä käytä sulatussuihkeita tai muita synteettisiä aineita. Ne saattavat sisältää terveydelle haitallisia ja/tai muoviosia vahingoittavia aineita.

• Jääkaappi pestään sisältä ja ulkoa haalealla vedellä ja laimealla astianpesuaineella. Puhdista joskus myös laitteen takana oleva lauhdutin (musta ritilä) harjalla tai pölynimurilla, jottei sinne ker- tynyt pöly estäisi lämmön haihtumista. Jos kaappia ei käytetä Jos kaappi ei ole käytössä, menetellään seuraavasti:

• Pistoke irrotetaan pistorasiasta.

• Kaikki ruoka poistetaan kaapista.

• Kaappi sulatetaan ja pestään - myös varusteet.

• Ovi jätetään raolleen, niin että ilma pääsee esteettä kiertämään, eikä synny epämiellyttävää hajua tai hometta. Sisäosan valaistus

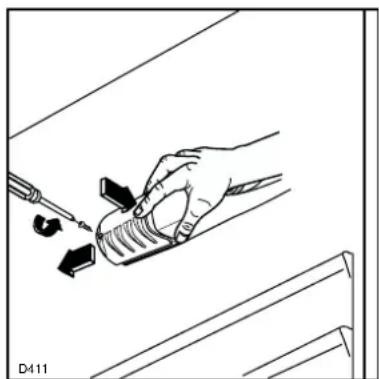

• Kytke virta pois laitteesta ennen lampun vaihtoa ja irrota verkkopistoke tai irrota sulake.

1. Kierrä ristikantaruuvi irti ja ota lampunsuojus alas

2. Vaihda viallinen lamppu uuteen.

3. Laita lampunsuojus takaisin paikalleen ja kierrä

ristikantaruuvi kiinni. Lampun tyyppi ja teho on mainittu lampun suojuksessa. D411Jos kaappi ei toimi tyydyttävästi... Laite ei toimi kunnolla, tarkista, että: Aseta kylmempi lämpötila. Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä. Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja puhdas. Kaapin ympäristön lämpötila on normaalia huonelämpötilaa korkeampi. Aseta lämpöisempi lämpötila. Aseta lämpoisempi lämpötila. Kaapin ympäristön lämpötila on normaalia huonelämpötilaa korkeampi. Tarkista, että ilmankierto on riittävä ja että ilmankiertoaukkojen edessä ei ole esteitä. Ruokatarvikkeita on laitettu kaappiin suurempi määrä ja/tai ovea on avattu usein. Sulamisveden pistoreikä on tukossa; katso kappale “Sulatus”. Käyntiäänet ovat normaaleja. Aina, kun kompressori kytkeytyy toimintaan ja pois toiminnasta, kuulet napsahduksen. Kuuluu, kun laite on käynnissä. Kylmäaine kiertää jäähdytysjärjestelmässä. Termostaatti pitää naksahtelevaa ääntä, kun kaappi kytkeytyy toimintaan ja pois toiminnasta. Heti, kun kompressori on toiminnassa, voit kuulla sen hurinan. Kaapin eristeet lisäävät hieman käyntiääniä, mutta niillä on myös parempi eristyskyky ja alempi energiankulutus. Jääkaapissa on liian lämmintä Jääkaapissa on liian kylmä Kompressori käy jatkuvasti Vettä laitteen pohjalla tai hyllyillä Käyntiäänet Häiriö Mahdollinen syy/Toimenpide Jos jääkaapista lähtee liikaa ääntä, tutki tärisevätkö kaapin jäähdytysputket tai koskevatko kaapin seinät keittiökalusteisiin. Jos jääkaappi ei vieläkään toimi tutkittuasi yllä mainitut seikat, käänny myyjän tai lähimmän valtuutetun huoltoliikkeen puoleen. Ottaessasi yhteyttä valtuutettuun huoltoon muista ilmoittaa jääkaapin sisällä alhaalla vasemmalla olevassa arvokilvessä ilmoitettu mallinimike ja tuotenumero. Huolto ja varaosat Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei kaappi ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 E/min + pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa carelux.fsh@electrolux.fi. Huolto ja varaosat Huollot varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 E /min + pvm)

, tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. MOD (Malli): PROD. NO (Tuotenumero): SER. No (Sarjanumero): Ostopäivä: Takuu Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä

• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu. Eu-maat Laitteella on käyttömaan lainsäädännön mukainen takuu.

Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

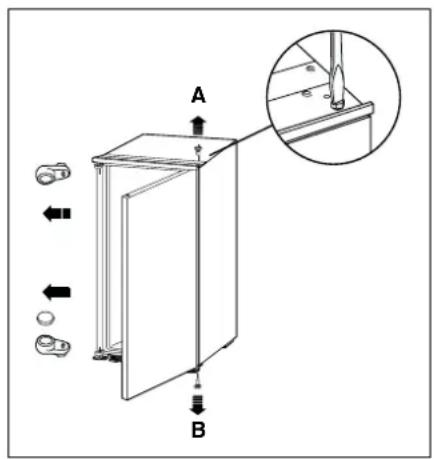

Tekniset tiedot Tekniset tiedot on merkitty arvokilpeen kaapin sisälle vasemmalle puolelle. Oven avautumissuunnan vaihtaminen Jääkaapin ovi on kaapin kuljetusta varten suojattu ja varmistettu saranasokalla molemmin kiinnityspuolin. Sokat on poistettava yhdeltä puolelta sekä ylhäältä että alhaalta, oven avautumissuunnasta riippuen. Tarkista oven kätisyyden muuttamisen jälkeen, että oven tiiviste asettuu oikein paikoilleen. Tiiviste ei välttämättä asetu kaapin myötäisesti, mikäli ympäristön lämpötila on matala (esim. talvella). Odota tässä tapauksessa, että tiiviste asettuu luonnollisesti paikoilleen tai voit nopeuttaa tätä toimenpidettä puhaltamalla kyseiselle osalle lämmintä ilmaa tavallisella hiustenkuivaajalla matalalla lämpötilalla.

Asennus Ole varovainen käsitellessäsi laitetta, jotta et vahingoittaisi laitteen kylmäainejärjestelmää.

• Laitteen tietyt osat kuumenevat huomattavasti. Varmista aina riittävä tuuletus, sillä tämän laiminlyöminen voi aiheuttaa osien rikkoutumisen ja säilytettävän ruuan tuhoutumisen. Ks. asennusohjeet.

• Tärkeää: Verkkojohdon saa vaihtaa ainoastaan valtuutettu huoltoliike. Jos laitteen korjaaminen on tarpeen, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen. Sijoitus

• Pura laite pakkauksestaan ja tarkista, ettei se ole vahingoittunut kuljetuksessa.

• Kaappia ei saa sijoittaa lämpölähteiden läheisyyteen (esim. lämpöpatterit, uunit, suora auringonvalo jne).

• Huom: älä peitä ilmankiertoaukkoja.

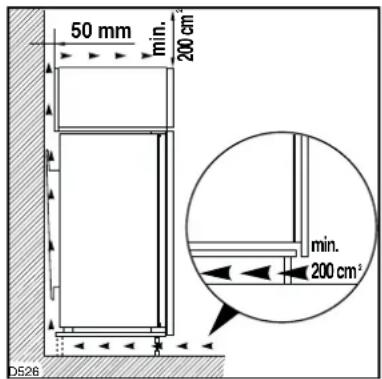

• Seuraa kuvassa annettuja ohjeita, jolloin saadaan riittävän hyvä ilmankierto.

• On tärkeää, että kalusteessa on riittävää ilmankiertoa varten seuraava ilmankiertoaukko: Syvyys 50 mm Leveys 540 mm Ilmastoluokan löydät arvokilvestä, joka on laitteen sisäosassa vasemmalla. Seuraavasta taulukosta näet, mikä ympäristön lämpötila kuuluu mihinkin ilmastoluokkaan: 50 mm min. 200 cm

ympäristön lämpötiloilleTämä laite täyttää seuraavien EYdirektiivien vaatimukset: - 73/23 EEC/päiväys 19.2.73 (pienjännitedirektiivi) ja seurannaismuutokset; - 89/336 EEC/päiväys 3.5.89 (direktiivi sähkömagneettisesta yhteensopivuudesta) ja seurannaismuutokset. Tärkeää Laite tulee pystyä kytkemään irti sähköverkosta. Pistokkeen tulee olla helposti saavutettavassa paikassa laitteen asentamisen jälkeen.

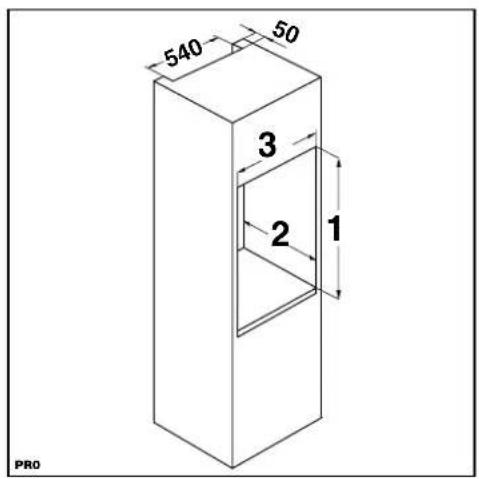

Asennusmitat Korkeus 880 mm Syvyys 550 mm Leveys 560 mm On tärkeää, että kalusteessa on riittävää ilmankiertoa varten seuraava ilmankiertoaukko: Syvyys 50 mm Leveys 540 mm Kalusteisiin asennettavan kaapin asennusohjeet PR0

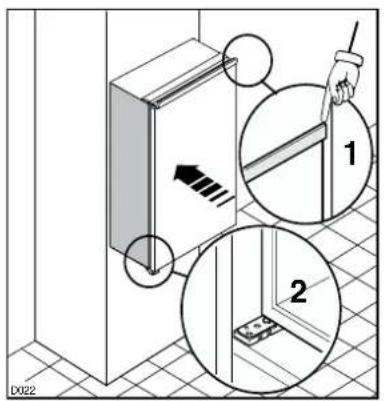

1. Sijoita jääkaappi tarkoitusta varten soveltuvaan

kaappiin siten, että jääkaapin aukaisupuoli asettuu kaapin sisäseinämää vasten. Työnnä jääkaappia, kunnes ylempi ilmaritilän suoja koskettaa kaapin sisäseinämää (1). Varmista, että alempi sarana on samansuuntainen kaapin seinämän kanssa (2). D022

D132 Sähköliitäntä Tämä laite on tarkoitettu 220-240 V 50 Hz vaihtovirralle. Liitetään lähimpään pistorasiaan. Tarkeää Liitä laite maadoitettuun pistorasiaan. Mikäli kotitaloutesi pistorasiat eivät ole maadoitettuja, pyydä valtuutettua sähköasentajaa tekemään olemassaolevien turvallisuusmääräysten mukainen maadoitus erillisen maadoitusjohdon kautta. Tämä laite täyttää radiohäirintää koskevan EY- direktiivin (n:o 87/308/päiväys 2.6.87) vaatimukset.

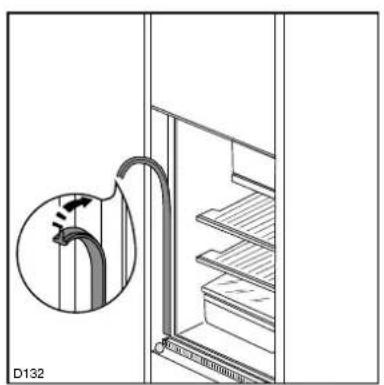

2. Paina tiivistyslista kaapin ja kalusteen väliin.PR167

3. Avaa ovi ja työnnä kaappi syvennykseen kaapin

saranallisen puolen vastakkaista seinää vasten. Kiinnitä kaappi niiden neljän ruuvin (I) avulla, jotka ovat kaapin mukana.

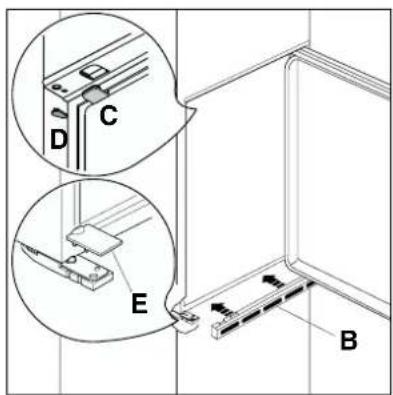

4. Tuuletusristikko (B) ja saranan peitelaatta (E)

työnnetään paikoilleen. Kiinnitä suojakansi (C-D) sokkareikään ja saranareikään.

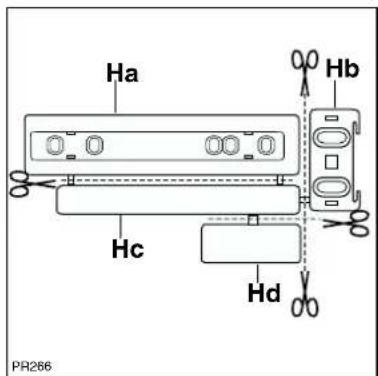

5. Erota kappaleet Ha, Hb, Hc, Hd kuvan

osoittamalla tavalla. PR266

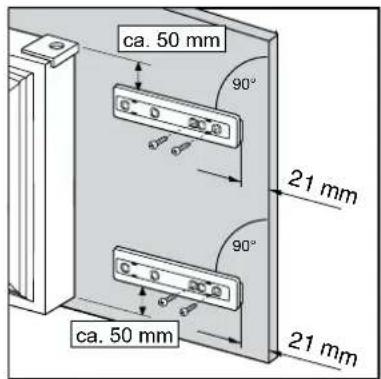

6. Aseta ohjain kaapin oven ylä- ja alaosan

sisäpuolelle kuvan osoittamalla tavalla ja merkitse ulkoisten reikien paikat. Poraa reiät ja kiinnitä ohjain mukana toimitettavilla ruuveilla.

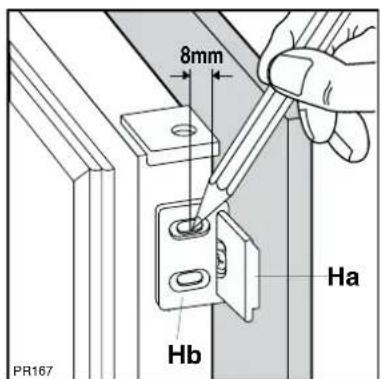

8. Aukaise laitteen ja kaapin ovi noin 90°. Aseta

kulmamitta (Hb) ohjaimelle (Ha). Pidä laitteen ja kaapin ovia yhdessä ja merkitse reiät kuvan osoittamalla tavalla.

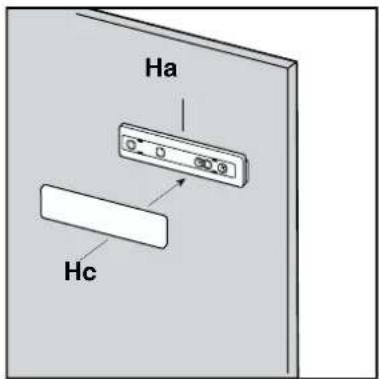

7. Aseta kansi (Hc) ohjaimelle (Ha), kunnes se

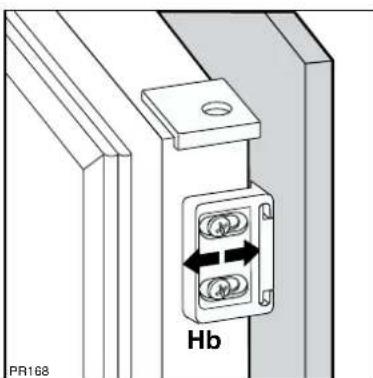

10. Aseta kulmamitta uudelleen ohjaimen päälle ja

kiinnitä mukana toimitettavilla ruuveilla. Voit tarvittaessa asettaa kaapin oven suoraan käyttämällä uritettujen reikien välystä. Tarkista toimenpiteen päätyttyä, että laitteen ovi sulkeutuu moitteettomasti.

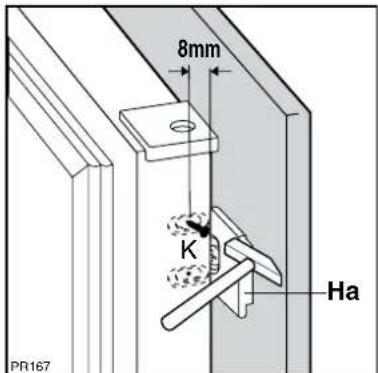

9. Poista kulmakappaleet ja merkitse naulalla (K)

kohta, joka on 8 mm oven ulkoreunasta. PR168
