BRUKSANVISNING ERG1505AOW ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrera din produkt för bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSFÖRESKRIFTER

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

1.1 Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nät-kabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.
• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

1.2 Allmän säkerhet

WARNING

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
  – personalkök i butiker, på kontor och andra arbetsmiljöer
• av gäster på hotell, motell och andra typer av boendemiljöer
• miljöer av typen bed and breakfast
  – catering och liknande icke-återförsäljarapplikationer.

- Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

- Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor

- ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

WARNING

Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om elutta-get sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacet och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

1.3 Daglig användning

• Ställ inte heta kärl på produktens plastdelar.
• För vara inte brandfarlivätskor i produkten eftersom de kan explodera.
• Följ rekommendationerna om förvaring från produktens tillverkare noga. Se relevanta anvisningar.

1.4 Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen samlas vatten på produktens botten.

1.5 Installation

För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värme-element eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Anslut endast till dricksvattenledning (om det finns en vattenanslutning).

1.6 Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

1.7 Miljöskydd

Denna produkt innehåller inte, var- ken i kylkretsen eller i isolations- materialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolations- materialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de loka-

la myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i

denna produkt som är märkta med symbolen 📋 kan återvinnas.

2. PRODUKTBESKRIVNING

14 9 8 7 6

1 Glashyllor
2 Kontrollpanelen
3 LED-belysning
4 Smörfack
5 Dörrhylla

6 Flyttbar hylla
7 Flaskhylla
8 Grönsakslåda
9 Typskylt (på insidan)

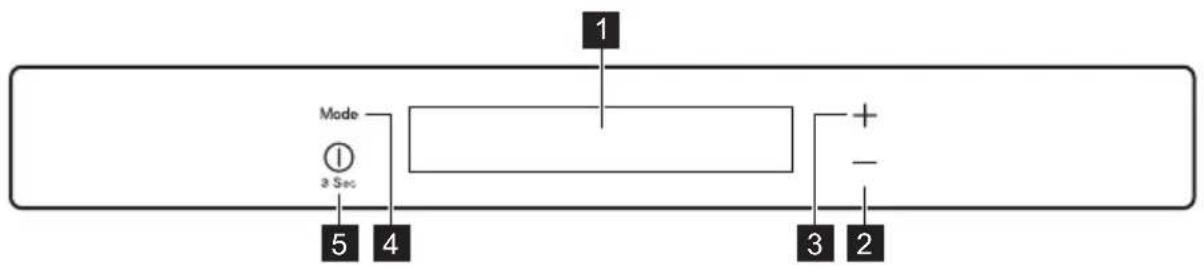

3. KONTROLLPANEL

1 Mode 3 Sec 5 4 + - 3 2

1 Display
2 Knapp för att sänka temperaturen
3 Knapp för att höja temperaturen
4 Mode-knapp
5 ON/OFF/OK-knapp

Det går att ändra de förinställda knappljuden till att låta högre genom att samtidigt trycka in Mode-knappen och knappen för att sänka temperaturen i några sekunder. Ljudet kan ändras tillbaka.

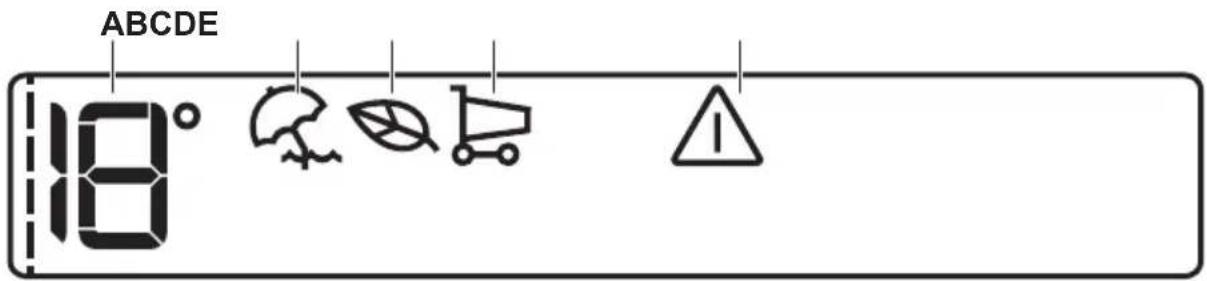

3.1 Display

ABCDE 18°

A) Temperaturdisplay
B) Semesterläge
C) Ekoläge
D) Shoppingläge
E) Larmindikator

När du valt läge eller Temperaturknappen startar animeringarna

När du valt temperatur blinkar ani- meringen i några minuter.

3.2 Slå på

Gör på följande sätt för att slå på produk- ten:

1. Sätt i stickkontakten i eluttaget.
2. Tryck på ON/OFF-knappen om displayen inte är tänd.
3. Om DEMO visas på displayen är produkten i demonstrationsläge. Se avsnittet "Om maskinen inte fungerar".
4. Temperaturindikeringarna visar den inställda standardtemperaturen.

Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

3.3 Stänga av

Gör på följande sätt för att stänga av produkten:

1. Tryck på ON/OFF-knappen i 3 sekunder.
2. Displayen stängs av.
3. För att koppla loss produkten från strömkällan: dra ut stickkontakten ur eluttaget.

3.4 Temperaturreglering

Den inställda temperaturen för kylen kan justeras genom att man trycker på temperaturknappen.

Ställa in standardtemperatur: +4 °C i kylen.

Temperaturdisplayen visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar.

Efter ett strömavbrott sparas den inställda temperaturen.

3.5 Semesterläge

Med denna funktion kan du ha kylen stängd och tom under exempelvis en semester eller annan längre tidsperiod utan att dålig lukt bildas.

Kylen måste vara tom när funktionen aktiveras.

1. Tryck på Mode-knappen tills motsvarande symbol visas. Kontrollampan för semesterfunktionen blinkar i några sekunder. Kylens temperaturdisplay visar den inställda temperaturen.

1. Tryck på Mode-knappen tills kontrollampan för semesterfunktionen blinkar.
2. Kontrollampan för semesterfunktionen släcks.

Funktionen avaktiveras när man väljer en annan temperatur i kylen.

3.6 EcoMode

För optimal förvaring av livsmedel väljer du EcoMode.

1. Tryck på Mode-knappen tills motsvarande symbol visas.
   Kontrollampan EcoMode blinkar i några sekunder.
   Temperaturdisplayen visar den inställda temperaturen.

$$ - F \text { ö r k y l e n : } + 4 ^ {\circ} C $$

1. EcoMode-kontrollampan visas.

1. Tryck på Mode-knappen tills kontrollampan EcoMode blinkar.

2. EcoMode-indikatorn släcks.

Funktionen avaktiveras när man väljer en annan temperatur att ställa in.

3.7 ShoppingMode

Om du behöver lägga in en större mängd varma matvaror när du har handlat rekommenderar vi att du aktiverar ShoppingMode-funktionen för att kyla matvarorna snabbare för att inte värma upp andra matvaror i produkten.

1. Tryck på Mode-knappen tills motsvarande symbol visas.
   Kontrollampan ShoppingMode blinkar i några sekunder.
   ShoppingMode stängs av automatiskt efter cirka 6 timmar.
   Gör följande för att avaktivera funktionen innan den stängs av automatiskt:

2. Tryck på Mode-knappen tills kontrollampan ShoppingMode blinkar.

3. ShoppingMode-indikatorn släcks.

Funktionen avaktiveras när man väljer en annan temperatur i kylen.

3.8 Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

• larmindikatorn blinkar
• ljudsignal låter
  När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av. Medan larmet pågår kan ljudsignalen stängas av genom att trycka på en knapp.

Lampan släcks när dörren varit öppen i sju minuter.

4.1 Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort

den typiska lukten hos nya produkter. Ef- tertorka sedan noga.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

5. DAGLIG ANVÄNDNING

5.1 Flyttbara hyllor

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

För att använda utrymmet bättre kan de främre halva hyllorna läggas på de bakre.

Flytta inte glashyllan ovanför grönsakslådan eller flaskhyllan, detta för att säkerställa korrekt luftcirkulation.

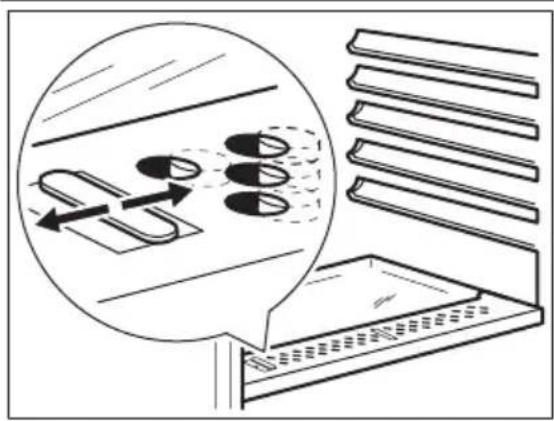

5.2 Fuktkontroll

Glashyllan har ventilationsöppningar som med en spak kan justera temperaturen i grönsakslådan/lådorna

När ventilationsöppningarna är stängda: det naturliga fuktinnehållet hos matvarorna i frukt- och grönsakslådan bevaras längre.

När ventilationsöppningarna är öppna: högre luftcirkulation resulterar i en lägre fuktnivå i frukt- och grönsakslådan.

För att kunna förvara olika stora matförpackningar kan dörrhyllorna placeras på olika nivåer.

Gör på följande sätt för att göra denna justering: Dra försiktigt hyllan i pilens riktning tills hyllan lossnar och placera den sedan i önskad position.

6. RÅD OCH TIPS

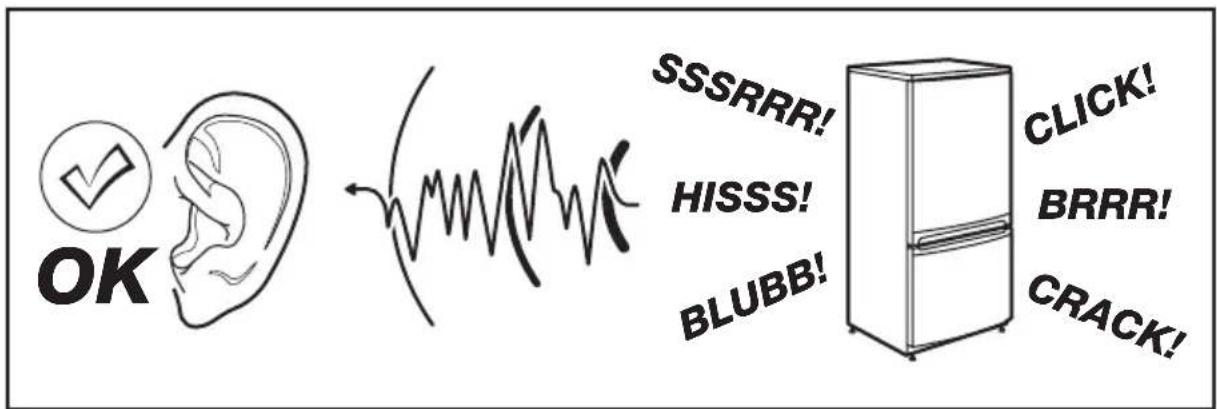

- Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pum-

pas genom spiralrören och rörledningarna. Detta är normalt.

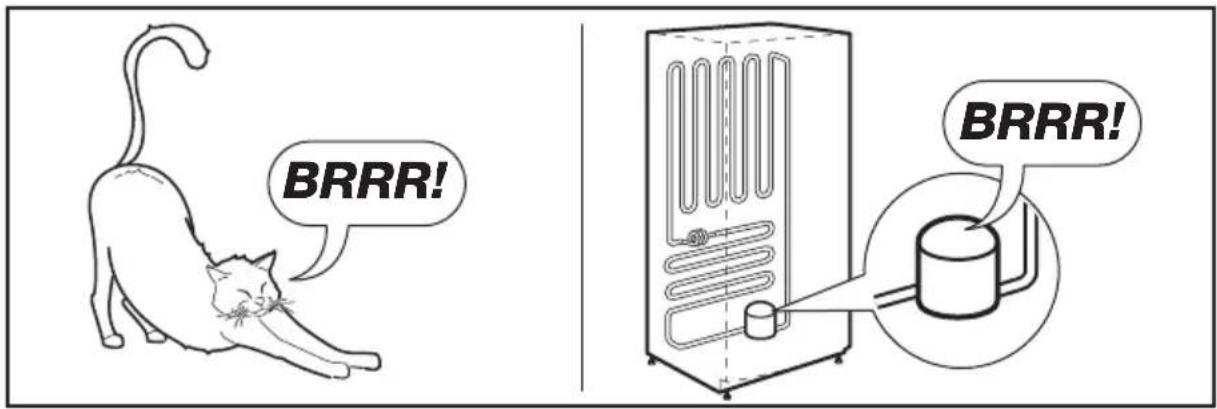

• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.
• Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt.

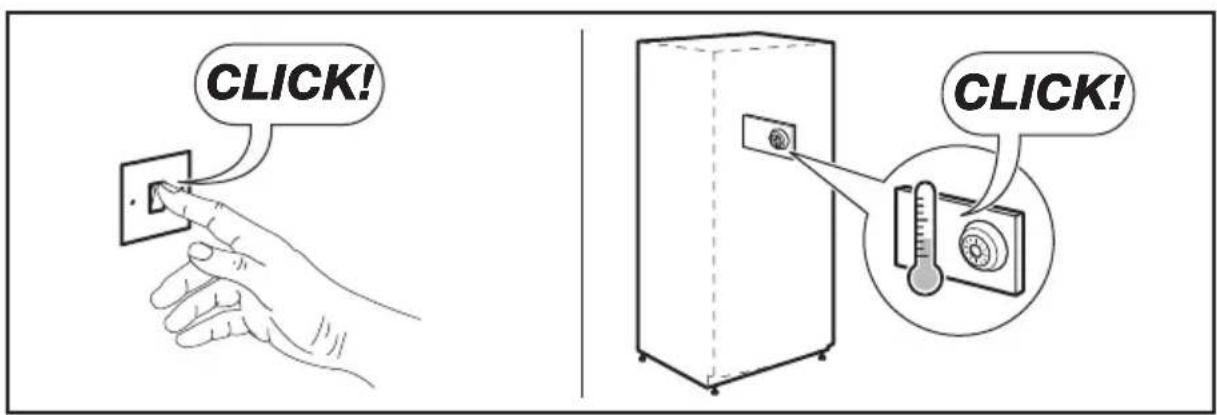

• När kompressorn slås på och av kan ett svagt "klick" höras från temperaturtermostaten. Detta är normalt.

6.2 Tips om energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

6.3 Tips om kylning av färska livsmedel

För att erhålla bästa resultat:

• förvara inte varm mat eller avdunstande vätskor i kylskåpet
• täck över eller förpacka maten, särskilt om den har en stark smak
• placera mat så att luft kan cirkulera fritt omkring den

6.4 Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hyl- la.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt.

Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

7. UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET

Koppla loss produkten från elutta-get innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

7.1 Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

- rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.

• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens

prestanda och bidrar till en lägre energi- förbrukning.

Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel. Anslut produkten till eluttaget igen efter rengöringen.

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under

normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kyls-kåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet

7.3 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

• koppla loss produkten från elutta-get
• plocka ur alla matvaror
• avfrosta (i förekommande fall) och rengör produkten samt alla tillbehör
• Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

8. OM MASKINEN INTE FUNGERAR

Under drift kan ibland små, men irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla bort produkten från eluttaget.

Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Problem Möjlig orsak Åtgärd
Kompressorn arbe-tar hela tiden.	Temperaturreglaget kan vara felaktigt inställt	Ställ in en högre temperatur
Dörren sluter inte tätt eller stängs inte ordentligt		Kontrollera att dörrarna stängs ordentligt och att tätningarna är oskadda samt rena
Dörren har öppnats för ofta		Låt inte dörren stå öppen längre än nödvändigt
Alltför varm mat har lagtsin i produkten		Låt mat svalna till rumstemperatur före infrysning
Temperaturen i rummetdär produkten står är alltför hög för effektiv drift.		Försök att sänka temperaturen i rummet där produkten är placerad.
Ljudnivån i skåpetär för hög	Rören på baksidan av skåpet rör vid varandra	Böj dem försiktigt
Vatten rinner på kylskåpets bakre platta	Under automatisk avfrostning tinar frost på baksidan.	Detta är normalt.
Vatten rinner inne i kylskåpet	Vattenutloppet kan vara igensatt	Rengör vattenutloppet
Produkter i skåpet kan för-hindra att vatten rinner in i uppsamlaren		Placera om produkterna så att de inte har kontakt med den bakre väggen.
Vatten rinner på golvet	Smältvattnet rinner inte genom utloppet till avdunstningsbrickan ovanför kompressorn.	Anslut smältvattenutloppet till avdunstningsbrickan.
Lampan fungerar inte.	Lampan är i standby-läge.	Stäng och öppna dörren.
Lampan är trasig. Se avsnittet "Byte av lam-pan".
Det är för varmt in-uti kylskåpet.	Temperaturreglaget kan vara felaktigt inställt	Ställ in en lägre temperatur
Dörren sluter inte tätt eller stängs inte ordentligt		Kontrollera att dörren stängs ordentligt och att tätningen är oskadad och ren
Alltför varm mat har lagtsin i produkten		Låt mat svalna till rumstemperatur innan de läggs in.
Stora mängder mat har samtidigt lagts in för kyl-ning		Lägg in mindre mängder mat för kylning samtidigt
Det finns ingen kalluftcirkulation på insidan		Tillse kalluftscirkulation på insidan
Det är för kallt inuti kylskåpet	Temperaturreglaget kan vara felaktigt inställt	Ställ in en högre temperatur
Produkten fungerar inte alls. Produkten kyler inte alls. Var-ken kylning eller be-lysning fungerar.	Produkten kan vara av-stängd	Sätt på produkten
Stickkontakten sitter inteordentligt i eluttaget		Sätt i stickkontakten ordent-ligt i eluttaget
Produkten får ingen ström. Prova med att ansluta enannan elektrisk produkt tilleluttaget
Eluttaget är strömlöst (pro-va med att ansluta en an-nan produkt till eluttaget)		Tillkalla en behörig elektri-ker.
DEMO visas på dis-playen	Produkten är i demonstra-tionsläge. (dEMo)	Håll Lägesknappen intrycktca 10 sekunder tills en långljudsignal hörs och dis-playen släcks en stund.Produkten börjar fungeraordentligt.

8.1 Varningssignal

Varningssignalerna för produktens reglerings- och signalsystem visas på den visuella displayen.

Systemet avger en signal om:

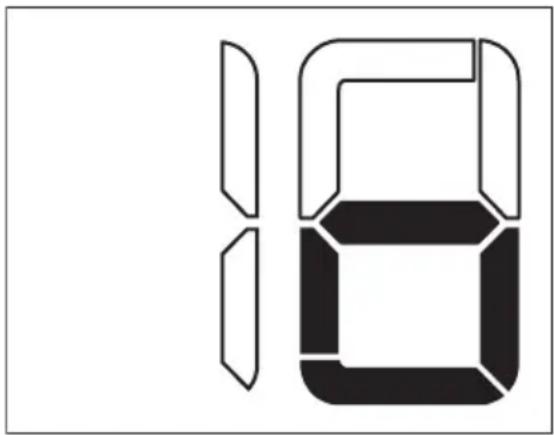

• Ett fel har uppstått i driften av produkten. Om produktens elektroniska system inte kan identifiera den verkliga temperaturen visas ett tecken på temperaturdisplayen.
• Produkten fortsätter fungera med hjälp av ett reservprogram tills servicepersonal kommer och rättar till felet.

18

8.2 Byte av lampan

Produkten har en innerbelysning bestående av en lysdiod med lång livslängd. Endast servicepersonal får byta ut lampan. Kontakta vår serviceavdelning.

8.3 Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta serviceavdelningen.

9. INSTALLATION

WARNING

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

9.1 Placering

Produkten kan installeras på en torr, välventilerad plats inomhus (garage eller källare), men för bästa funktion bör den installeras i ett utrymme som har samma

omgivningstemperatur som överensstämmer med klimatklassen som är angiven på typskylten:

Kli-mat-klass	Omgivningstemperatur
SN +10°C till + 32°C
N +16 °C till + 32°C
ST +16 °C till + 38 °C
T +16 °C till + 43°C

9.2 Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen

överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

10. BULLER

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

CLICK! CLICK!

Inbyggnadsmått

Höjd 880 mm

Bredd 560 mm

Djup 550 mm

Nätspänning 230 V

Frekvens 50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

12. MILJÖSKYDD

Återvinn material med symbolen 📊.

Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
