BRUKSANVISNING Bravia KDL55EX715 SONY

Inledning Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk. Anmärkningar om digital

• Funktioner avseende digital TV ( ) fungerar endast i länder eller områden där DVB-T (MPEG-2 och H.264/ MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T-signal där du bor eller fråga din kabelleverantör om deras DVB-C- tjänst är lämplig för integrerad användning med denna TV-apparat.

• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.

• Denna TV följer gällande specifikationer för DVB-T och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T digitala marksändningar och DVB-C digitala kabelsändningar.

• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer. För en lista på kompatibla kabeloperatörer, var god besök vår supportsida: http://support.sony-europe.com/TV/ DVBC/

• Bruksanvisningen till denna TV innehåller instruktioner för att ”Montera väggfästet”.

• Illustrationerna i denna bruksanvisning visar KDL-40EX705-serien såvida inget annat anges. Information om varumärken är ett registrerat varumärke tillhörande DVB Project. HDMI, HDMI-logon och High-Definition Multimedia Interface är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder. DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance. DivX® är en videokomprimeringsteknik som är utvecklad av DivX, Inc. DivX, DivX Certified, och tillhörande logotyper är varumärken som ägs av DivX, Inc. och används under licens. OM DIVX VIDEO: DivX® är ett digitalt videoformat som är skapat av DivX,Inc. Detta är en officiell DivX-certifierad enhet som spelar upp DivX-video. Besök www.divx.com för mer information och programverktyg för att konvertera dina filer till DivX-video. OM DIVX VIDEO-ON-DEMAND: Denna DivX Certified®-enhet måste registreras för att det ska gå att spela upp innehåll enligt DivX Video-on-Demand (VOD). För att generera registreringskoden, sök upp avsnittet DivX VOD i inställningsmenyn device. Gå till vod.divx.com med denna kod för att fullfölja registreringsprocessen och lära dig mer om DivX VOD. Tillverkas på licens från Dolby Laboratories. Dolby och den dubbla Dsymbolen är varumärken tillhörande Dolby Laboratories. ”BRAVIA” och är varumärken tillhörande Sony Corporation. ”XMB” och ”xross media bar” är varumärken tillhörande Sony Corporation och Sony Computer Entertainment Inc. DiSEqC™ är ett varumärke som tillhör EUTELSAT. Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service- och garantiärenden, var vänlig se separat service- och garantidokument.3

32EX705 och KDL-40/32EX605) Bordsstativ (1)*

(förutom KDL-60EX705) Fästskruvar för stativ (M5 × 16) (4) (förutom KDL-60EX705) Monteringsskruvar för stativ (M5 × 16) (4) (endast för KDL-40/32EX719, KDL-40EX718,

32EX705 och KDL-40/32EX605)

Det bakre stativskyddet sitter monterat på stativet från fabriken för KDL-46EX719, KDL-46EX718, KDL-46EX717, KDL-46EX716, KDL-55/46EX715, KDL-46EX709, KDL-46EX708, KDL-46EX707, KDL-46EX706 och KDL-60/52/46EX705.

Montera bordsstativet med de medföljande monteringsskruvarna för KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 och KDL-40/32EX605.Se bifogade monteringsanvisningar för bordsstativet för att montera det. Sätta i batterier i fjärrkontrollen

• Bruksanvisning finns inbyggd i din BRAVIA TV. Se ”Använda i-Manual” för instruktioner på hur du använder den (sidan 9).
• Läs avsnittet ”Säkerhetsinformation” (sidan 17) i denna bruksanvisning innan TV:n används. Spara bruksanvisningen för framtida referens.4

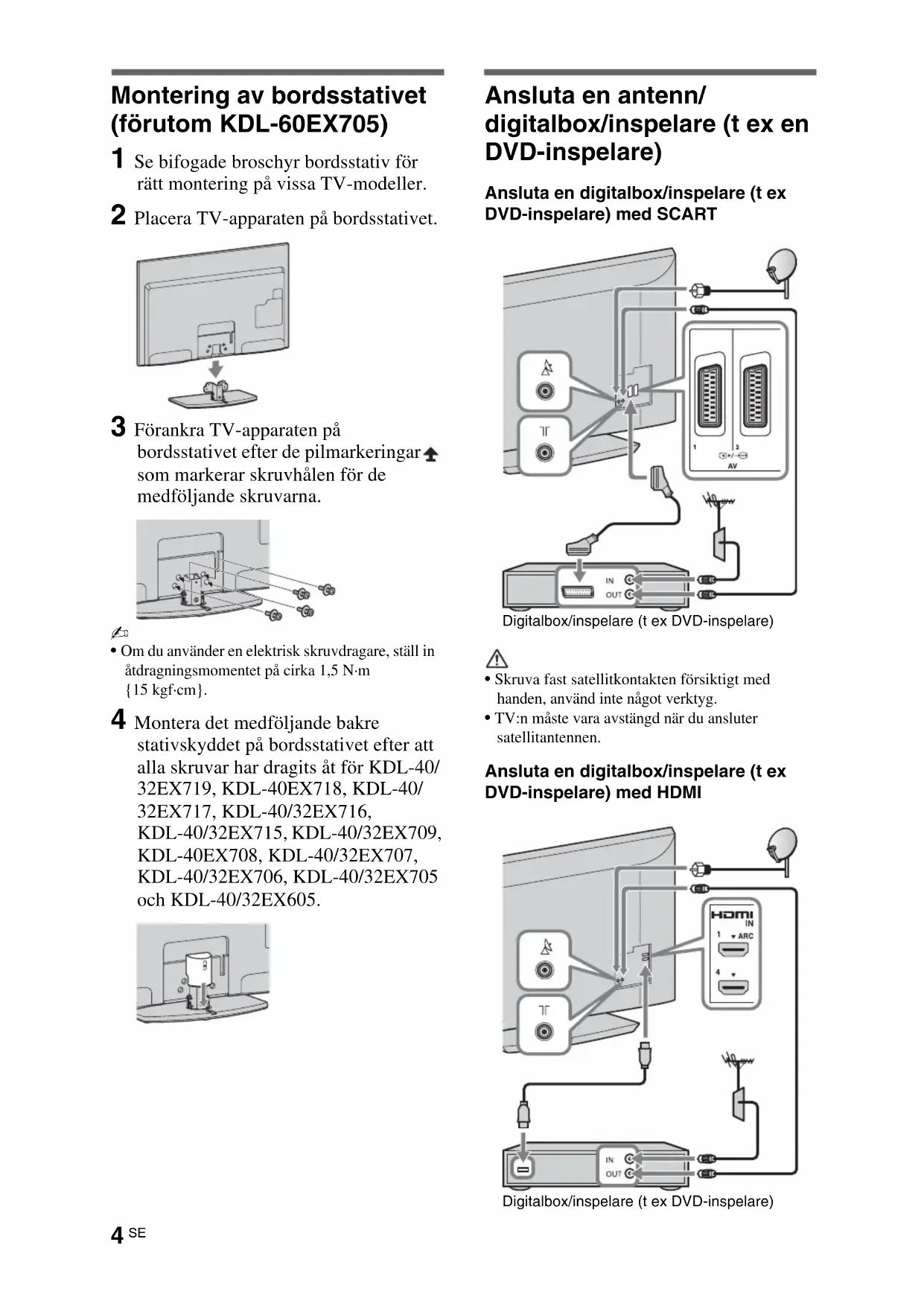

Installation Montering av bordsstativet (förutom KDL-60EX705) 1 Se bifogade broschyr bordsstativ för rätt montering på vissa TV-modeller. 2 Placera TV-apparaten på bordsstativet. 3 Förankra TV-apparaten på bordsstativet efter de pilmarkeringar som markerar skruvhålen för de medföljande skruvarna.

• Om du använder en elektrisk skruvdragare, ställ in åtdragningsmomentet på cirka 1,5 N·m {15 kgf·cm}. 4 Montera det medföljande bakre stativskyddet på bordsstativet efter att alla skruvar har dragits åt för KDL-40/

KDL-40/32EX706, KDL-40/32EX705

och KDL-40/32EX605. Ansluta en antenn/ digitalbox/inspelare (t ex en DVD-inspelare) Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med SCART

• Skruva fast satellitkontakten försiktigt med handen, använd inte något verktyg.• TV:n måste vara avstängd när du ansluter satellitantennen. Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med HDMI Digitalbox/inspelare (t ex DVD-inspelare)Digitalbox/inspelare (t ex DVD-inspelare)5

Rekommendation för kontakten av F-typ Kontakten av F-typ rekommenderas följa ritningen nedan. Den inre tråden får inte skjuta ut mer 1,5 mm från anslutningsdelen. Förhindra att din TV välter 1 Dra fast en träskruv (4 mm diameter, medföljer ej) i TV-bänken. 2 Dra fast en maskinskruv (M4 × 16, medföljer ej) i skruvhålet på TV:n. 3 Förbind träskruven och maskinskruven med ett kraftigt band (medföljer ej). Binda ihop kablarna

• Bind inte ihop nätkabeln tillsammans med andra kablar.max. 1,5 mm(Referensritning för kontakten av F-typ)Installation6

Utföra startinställningar 1 Anslut TV:n till eluttaget. 2 För modellerna EX719/EX718/EX717/ EX716/EX715/EX709/EX708/EX707/ EX706/EX705, kontrollera att inställningen för ENERGY SAVING SWITCH är påslagen ( z). 3 Tryck på 1 på TV:n. När du slår på TV:n första gången visas språkmenyn på skärmen. Följ instruktionerna på skärmen. Autokanalinställ. för satellit: ”Autokanalinställ. för satellit” ställer automatiskt in tillgängliga satellitkanaler. Med Digital Satellite Equipment Control (DiSEqC) 1.0-hantering kan man ställa in upp till fyra olika kanaler. Följande inställningar är oberoende för varje anslutning. För att ställa in DiSEqC- inmatning i ”DiSEqC kontroll”, använd ”LNB-konfiguration”. 1 ”LNB-konfiguration”: I fallet med ett icke-standard LNB (lownoise block), kan manuell inställning användas. – I fallet med en enda satellitkanal kan du lämna den på startinställningen. – För två satellitkanaler måste du ställa in ”Toneburst A” (1:a satellit) och ”Toneburst B” (2:a satellit) i ”DiSEqC kontroll”-inställningen. – Eller så kan du använda DiSEqC- kommando A (1:a satellit) och B (2:a satellit), om din LNB eller multiomkopplare kan hantera dessa kommandon. – För fyra satellitkanaler krävs DiSEqC kontroll A, B, C och D. ”LNB lågbandsfrekvens” och ”LNB högbandsfrekvens”: – Specificerar LNB-frekvensband. Kontrollera din LNB-dokumentation för att ställa in frekvenser (visas normalt som ”L.O.-frekvens”). – Standardvärdena för en universell LNB. – Om din LNB kan hantera båda banden (lågt och högt) kan du ange båda. Om den endast hanterar ett ska du ange lågt band. ”22 kHz-ton”: Ställ in ”Auto” om din LNB har dubbla band (lågt och högt band). TV:n tar hand om allting automatiskt; ställ annars in på ”Av”. ”LNB-spänning”: Anger den inställda spänningen för en dubbel polariserings- LNB. – 13/18V: standard. – 14/19V: om LNB-kabeln är mer än 60 m lång. – Av: om extern strömförsörjning kan användas. 2 ”Typ av kanalsökning”: Om ingen kanal hittas med hjälp av ”Nätverkssökning”, prova ”Fullständig sökning”. ”Fullständig sökning”: Utför en komplett frekvenssökning och garanterar inställning av alla möjliga program för den för tillfället inställda LNB- konfigurationen. Tidigare inställda program förloras.

Endast för modellerna EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705Autokanalinställ. för satellitLNB-konfigurationTyp av kanalsökningTransponderAvancerade inställningar Signalstyrka Signalkvalitet Universal, Auto, Inaktiverad, 13/18VNätverkssökning10700MHz, Horisontell, 22000Ksym/s Ingen IngenStarta 6/15

”Nätverkssökning”: Utför en sökning i ett nätverks transpondrar (även kallat NIT-sökning). Eftersom ”Nätverkssökning” är snabbare än ”Fullständig sökning”, rekommenderas denna sökning när man ställer in ett känt nätverk (normalt associerat med en satellit). En transponder, från vilken nätverksinformation (andra transpondrar) kommer att hämtas, måste anges. Tidigare inställda program förloras. ”Sök efter nya tjänster”: – Ställer in en enda transponder. – Detta är en inkrementerande sökning och den ska användas i fall när en ny transponder läggs till en satellit. – Tidigare inställda program sparas och program som hittas läggs till i slutet av programlistan för den satellitanslutning som du redigerar.

• ”Sök efter nya tjänster” är inte tillgängligt medan startinställningar utförs. 3 ”Transponder”: I läget ”Nätverkssökning” eller ”Sök efter nya tjänster” kan du mata in transponderinställningar manuellt. 4 ”Avancerade inställningar”: Används till att ange mer detaljerade inställningar för att bättre kunna hitta den typ av tjänster som du föredrar att ställa in. Digital auto.kanalinst.: När du väljer ”Kabel-TV”, rekommenderar vi att du väljer ”Snabb sökning” för snabb inställning. Ställ in ”Frekvens” och ”Nätverks-ID” efter den information som du fick från din kabeloperatör. Om ingen kanal hittas med ”Snabb sökning”, försök med ”Fullständig sökning” (även om det kan ta lite tid).

• ”Fullständig sökning” kanske inte är tillgänglig i vissa länder/regioner. För mer information om kompatibla kabeloperatörer, var god besök vår supportsida: http://support.sony-europe.com/TV/ DVBC/ Kanalsortering: Ändrar den ordning i vilken de analoga kanalerna är lagrade i TV:n. 1 Tryck på F/f för att välja den kanal du vill flytta till en ny plats och tryck sedan på . 2 Tryck på F/f för att välja den nya platsen för kanalen och tryck sedan på

• För satellitkanaler, välj ”Kanalsortering för satellitkanaler” i ”Digital inställning” under ”Inställningar” för att ändra ordningen för satellitkanaler i samma procedur som ovan, efter att startinställningen är slutförd.

• Du kan också ställa in kanaler manuellt. Demontera bordsstativet från TV:n Ta bort skruvarna enligt pilmarkeringarna på TV:n.

• Ta inte bort bordsstativet av någon annan anledning än att montera motsvarande tillbehör på TV:n.

• Håll inte i det bakre stativskyddet när du bär bordsstativet, eftersom stativet kan orsaka skada på person eller egendom om du tappar det. Installation8

Se på TV Titta på program Använda TV:s funktioner HOME-knappTryck för att visa olika skärmar för hantering och inställning.OPTIONS-knappTryck för att se bekväma funktioner baserat på aktuell inmatning eller innehåll.

• Knapparna 5, N, PROG + och AUDIO har upphöjda små punkter. Använd dessa punkter som en referens när du styr TV-apparaten.

Slå på TV:n. 1 För modellerna EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705, ställ ENERGY SAVING SWITCH i påslaget läge (z). 2 Tryck på 1 på TV:n för att slå på TV:n.

Välj en TV-kanal. Använda den digitala programguiden (EPG)Tryck på GUIDE i digitalt läge för att se programguiden. GUIDE OPTIONS HOME

Använda i-Manual x Välkommen till i-Manualx ”BRAVIA” TV-funktionerx Titta på TVIntroducerar bekväma funktioner som EPG Guide, Favourites, etc.x Använda HomemenynAnpassa dina TV-inställningar, etc.x Roliga funktioner med ansluten utrustningIntroducerar hur man ansluter tillvalsutrustning.x Beskrivning av delarx FelsökningFinn lösningen på ditt problem.x Index

• Bilder och figurer kan skilja sig från vad som visas på skärmen.Bruksanvisningar finns inbyggda i din BRAVIA TV och de kan läsas på skärmen.Du kan när som helst bläddra i din i-Manual för att finna ut olika bekväma funktioner.

Tryck på G/g/F/f/ för att välja.

Övrig information Felsökning Kontrollera om indikatorn 1 (standby) blinkar med rött sken. När indikatorn 1 (standby) blinkar Den självdiagnostiska funktionen är aktiverad. 1 Räkna hur många gånger indikatorn 1 (standby) blinkar mellan varje paus på tre sekunder. Indikatorn kan exempelvis blinka tre gånger, följt av en paus på tre sekunder, och därefter blinka ytterligare tre gånger. 2 Stäng av TV:n genom att trycka på 1, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar. När indikatorn 1 (standby) inte blinkar 1 Kontrollera punkterna i nedanstående tabell. (Se även ”Felsökning” i i-Manualen.) 2 Om problemet kvarstår, kontakta en auktoriserad servicetekniker. Tillstånd Förklaring/åtgärd Bild Ingen bild (skärmen är mörk) och inget ljud.

• Kontrollera antenn/kabelanslutningen.

• Anslut TV:n till eluttaget och tryck på 1 på TV:n.

• Om indikatorn 1 (standby) lyser med rött sken, tryck på TV "/1. Små svarta punkter och/ eller ljuspunkter syns på skärmen.

• Skärmen består av pixlar. Små svarta punkter och/eller ljuspunkter (pixels) på bildskärmen indikerar inte en felfunktion. Allmänt Det går inte att slå på TV:n (Endast för modellerna EX719/EX718/EX717/ EX716/EX715/EX709/ EX708/EX707/EX706/ EX705).

• Kontrollera om ENERGY SAVING SWITCH är på (z). Vissa program kan inte ställas in.

• Kontrollera antennen eller reflektorn.

• Satellitkabeln kan vara kortsluten eller så kan det förekomma kontaktproblem med kabeln. Kontrollera kabeln och anslutningen och stäng därefter av TV:n med På / Av-omkopplaren för nätström och slå därefter på den igen.

• Frekvensen som du har angett är utanför området. Rådfråga det mottagande satellitsändningsföretaget. TV:n stängs av automatiskt (TV:n ställs i standby- läge).

• Kontrollera om ”Avstängn.timer” är aktiverad, eller bekräfta inställningen ”Varaktighet” för ”På-timer”.

• Kontrollera om ”Vilande TV-standby” är aktiverad. Fjärrkontrollen fungerar inte.

• Din TV kan befinna sig i SYNC-läge. Tryck på SYNC MENU, välj ”TV-styrning” och därefter ”Home (Meny)” eller ”Alternativ” för att styra TV:n. Lösenordet för ”Barnlås” har glömts bort.

Specifikationer System Skärmsystem LCD-skärm (bildskärm med flytande kristaller) TV-system Analogt: Beroende på val av land/område: B/G/H, D/K, L, IDigitalt: DVB-T/DVB-CSatellit: DVB-S/DVB-S2 Färg/videosystem Analogt: PAL, PAL60 (endast videoingång), SECAM, NTSC3.58, NTSC4.43 (endast videoingång)Digitalt: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Kanaltäckning Analogt: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitalt: VHF/UHFSatellit: IF-frekvens 950-2150 MHz Ljudutgång 10 W + 10 W Uttag för ingångar/utgångar Antennkabel 75 ohms extern anslutning för VHF/UHF Satellitantenn Honkontakt av F-Typ IEC169-24, 75 ohm.DiSEqC 1.0, LNB 13V/18V & 22 KHz-ton / AV1, 2 21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videoutgång. COMPONENT IN Understödda format: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i COMPONENT IN Ljudingång (phonokontakter) HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby DigitalAnalog ljudingång (minijack) (endast HDMI IN4)PC-ingång AV3 Videoingång (phonokontakt) AV3 Ljudingång (phonokontakter)

(OPTICAL) Digitalt optiskt uttag (tvåkanalig linjär PCM, Dolby Digital) (VAR/FIX) Ljudutgång (phonokontakter) PC IN PC-ingång (Mini D-sub 15-polig) PC-ljudingång (minijack)USB port HörlursuttagCAM-plats (villkorlig åtkomstmodul) LAN 10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.)

• För LAN-anslutningar, använd en kabel av typen Kat 7 10BASE-T/100BASE-TX (medföljer ej). Övrig information (Fortsättning)12

Modellnamn KDL- 60EX705 52EX705 46EX709/46EX708/ 46EX707/46EX706/ 46EX705 Strömförsörjning och övrigt Nätspänning 220 V – 240 V AC, 50 Hz Skärmstorlek (diagonalt uppmätt) Cirka 152,5 cm/60 tum Cirka 132,2 cm/52 tum Cirka 116,8 cm/46 tum Bildupplösning 1 920 punkter (horisontell) × 1 080 linjer (vertikal) Effektför- brukning i ”Hemma”/ ”Standard”- läge 144 W 103 W 90,0 W i ”Butik”/ ”Dagsljus”- läge 208 W 142 W 125 W Effektförbrukning i viloläge*

(standby) 0,23 W (15 W när ”Snabbstart” är inställt på ”På”) Medelårsförbrukning*

210 kWh 150 kWh 131 kWh Mått (cirka) (b × h × d) med bordsstativ 143,1 × 90,9 × 38,6 cm 125,2 × 80,5 × 35,0 cm 111,8 × 73,0 × 28,0 cm utan bordsstativ 143,1 × 87,7 × 6,6 cm 125,2 × 77,5 × 6,5 cm 111,8 × 69,8 × 6,5 cm Vikt (cirka) med bordsstativ 38,1 kg 27,0 kg 21,3 kg utan bordsstativ 31,3 kg 22,7 kg 18,4 kg Medföljande tillbehör Se ”Kontrollera tillbehören” (sidan 3). Extra tillbehör Väggfäste: SU-WL500 Modellnamn KDL- 40EX709/ 40EX708/ 40EX707/ 40EX706/40EX705 40EX605 32EX709/ 32EX707/ 32EX706/32EX705 32EX605 Strömförsörjning och övrigt Nätspänning 220 V – 240 V AC, 50 Hz Skärmstorlek (diagonalt uppmätt) Cirka 101,6 cm/40 tum Cirka 101,6 cm/40 tum Cirka 80,1 cm/32 tum Cirka 80,1 cm/32 tum Bildupplösning 1 920 punkter (horisontell) × 1 080 linjer (vertikal) Effektför- brukning i ”Hemma”/ ”Standard”- läge 79,0 W 73,0 W 67,0 W 58,0 W i ”Butik”/ ”Dagsljus”- läge 107 W 98 W 91 W 80 W Effektförbrukning i viloläge*

(standby) 0,2 W (15 W när ”Snabbstart” är inställt på ”På”) Medelårsförbrukning*

Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

4 timmar per dag och 365 dagar om året

• För att minska strömförbrukningen – strömförbrukningen minskar om du minskar bakgrundsbelysningen (bildskärmens ljusstyrka). – inställningarna ”Ekoläge” (t.ex. ”Energisparläge”, ”Vilande TV-standby” ) bidrar till att minska strömförbrukningen och sparar därigenom pengar genom att hålla nere elräkningen. – när du stänger av TV:n med ENERGY SAVING SWITCH (endast på vissa modeller), kommer strömförbrukningen att vara nära noll. Design och specifikationer kan ändras utan föregående meddelande. Modellnamn KDL- 55EX715 46EX715/ 46EX716/ 46EX717/ 46EX718/46EX719 40EX715/ 40EX716/ 40EX717/ 40EX718/40EX719 32EX715/ 32EX716/ 32EX717/32EX719 Strömförsörjning och övrigt Nätspänning 220 V – 240 V AC, 50 Hz Skärmstorlek (diagonalt uppmätt) Cirka 138,8 cm/55 tum Cirka 116,8 cm/46 tum Cirka 101,6 cm/40 tum Cirka 80,1 cm/32 tum Bildupplösning 1 920 punkter (horisontell) × 1 080 linjer (vertikal) Effektför- brukning i ”Hemma”/ ”Standard”- läge 101 W 86 W 84 W 52 W i ”Butik”/ ”Dagsljus”- läge 141 W 120 W 114 W 73 W Effektförbrukning i viloläge*

(standby) 0,2 W (15 W när ”Snabbstart” är inställt på ”På”)0,2 W (13 W när ”Snabbstart” är inställt på ”På”) Medelårsförbrukning*

Installera tillbehören (väggfäste) Till kunden: Sony rekommenderar starkt att du låter din Sony-handlare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv. Till Sony-handlare och installatörer: Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt. Din TV kan installeras med hjälp av väggfästet SU-WL500 (säljs separat).

• Se anvisningarna som medföljer väggfästet för att installera på rätt sätt.

• Se ”Demontera bordsstativet från TV:n” (sidan 7).

• Placera TV:n på bordsstativet när du låser monteringshaken.

• För modellerna 55EX715 och EX709/EX708/EX707/EX706/EX705: – Var noga med att förvara de borttagna skruvarna på en säker plats där barn inte får tag i dem. – Vara noga med att fästa de borttagna skruvarna i de hål där de satt ursprunglingen på baksidan av TV:n när du fäster bordsstativet igen. Expertkunskap är nödvändig för att kunna installera den här produkten, i synnerhet för att kunna bedöma om väggen är tillräckligt stark för att bära upp TV-apparatens vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-handlare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av materiella skador eller personskador som beror på felaktig hantering eller felaktig installation. Monteringshake Fyrkantigt hål Skruv (+PSW 6 × 16) Ta bort skruvarna innan du installerar (Endast för modellerna 55EX715 och EX709/EX708/EX707/ EX706/EX705)15

Figurer och tabeller över skruvarnas och hakens placering Modellnamn Skruvarnas placering Hakens placering KDL-60EX705 KDL-55EX715 e, j

KDL-32EX605 f, j c Skruvarnas placering När du monterar monteringshaken på TV:n. Hakens placering När du monterar TV:n på stativfästet.

Säkerhetsinformation Installation Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom. Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.• Placera TV:n på en stabil och plan yta.• Endast en behörig servicetekniker får utföra vägginstallationer.• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:– Väggfäste SU-WL500• Var noga med att använda skruvarna som medföljer väggfästet när du fäster monteringshakarna på TV:n. De medföljande skruvarna är utformade så att de mäter 8 mm - 12 mm i längd, mätt från monteringshakens fästyta.Skruvarnas diameter och längd varierar beroende på väggfästets modell.Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned. Transport
• Lossa alla kablar från TV:n innan du transporterar den.• Det krävs två eller tre personer för att bära en stor TV-apparat.• När du transporterar TV:n för hand, håll den såsom visas till höger. Tryck inte på LCD-panelen eller ramen runt bildskärmen.• Håll TV:n i ett fast grepp undertill när du lyfter eller flyttar den.• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar. Ventilation
• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.• Lämna fritt utrymme runt TV:n enligt nedanstående figur.• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation. Monterad på väggen Monterad på stativ
• För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:– Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.– Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.– Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.– Installera inte TV:n såsom figurerna nedan visar. Nätkabel Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:– Använd endast nätkablar från Sony och inga andra märken.– För in stickkontakten hela vägen i eluttaget.– Anslut TV:n till ett eluttag som levererar 220-240 volt AC.– För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.– Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.– Håll nätkabeln på avstånd från värmekällor.– Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand. Anmärkningar
• Använd inte medföljande nätkabel tillsammans med annan utrustning.• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.• Modifiera inte nätkabeln.• Ställ inga tunga föremål på nätkabeln.• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - ta tag i stickkontakten.• Anslut inte alltför många apparater till ett och samma eluttag.• Använd inte eluttag som inte passar till stickkontakten. Förbjuden användning Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom. Platser: Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök. Miljöer: Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den. Situationer: Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar. Trasiga delar:
• Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador.• Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar. När TV:n inte används
• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.MonteringshakeHakfäste på TV:ns baksidaSkruv (medföljer väggfästet)8 mm - 12 mm30 cm10 cm 10 cm10 cmLämna minst så här mycket fritt utrymme runt TV:n.30 cm10 cm10 cm 6 cm Lämna minst så här mycket fritt utrymme runt TV:n.Luften kan inte cirkulera fritt.Vägg Vägg Övrig informationn (Fortsättning)18

• Se till att barn inte klättrar på TV:n.• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag. Om följande problem uppstår... Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker. Om: – Nätkabeln skadas.– Eluttaget inte passar till stickkontakten.– TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.– Vätska eller något föremål råkar hamna i höljets öppningar. Varning! För att förhindra eldsvådor, ska stearinljus eller andra öppna lågor alltid förvaras på avstånd från produkten.Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara. För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet. Säkerhetsföreskrifter Se på TV
• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel. LCD-skärm
• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.• LCD-skärmen innehåller en liten mängd flytande kristaller. Vissa lysrör som används i TV:n innehåller också kvicksilver. Kassera TV:n enligt lokala lagar och bestämmelser. Hantering och rengöring av TV:ns bildskärm/hölje Var noga med att lossa nätkabeln från eluttaget före rengöring.Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.• Spreja inte vatten eller rengöringsmedel direkt på TV-apparaten. Vätskan kan droppa ned på botten av bildskärmen eller utvändiga delar och orsaka felfunktion.• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet. Extra utrustning
• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avstånd från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter. Batterier
• Var noga med att sätta i batterierna åt rätt håll (+ / -).• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum. Kassering av TV- apparaten Kassering av gamla elektriska och elektroniska produkter (tillämpligt inom EU och andra europeiska länder med separata insamlingssystem) Denna symbol på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten. Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder med separata insamlingssystem) Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.19 SE2
