KÄYTTÖOHJE Bravia KDL55EX715 SONY

Johdanto Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten. Digitaalisen television toimintaan liittyviä huomautuksia

• Digitaaliseen televisioon ( ) liittyvät toiminnot toimivat ainoastaan maissa tai alueilla, joissa lähetetään digitaalisia maanpäällisiä signaaleja DVB-T (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on käytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) -kaapelipalvelu. Tarkista jälleenmyyjältäsi, ovatko DVB-T- signaalit käytettävissä asuinpaikkakunnallasi tai kysy kaapeli- TV:n palveluntarjoajalta, onko DVB-C- kaapelipalvelu yhteensopiva tämän television kanssa.

• Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan ehtojen noudattamiseen.

• Tämä televisio noudattaa DVB-T- ja DVB-C-signaaleiden määrityksiä, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T-lähetysten ja digitaalisten DVB-C-kaapelilähetysten kanssa ei taata.

• Jotkin digitaalisen television toiminnot eivät välttämättä ole käytettävissä kaikissa maissa/kaikilla alueilla, ja DVB-C-kaapeli ei välttämättä toimi oikein kaikkien palveluntarjoajien kanssa. Tuettujen kaapeli-TV:n palveluntarjoajien luettelo löytyy Internet-tukisivultamme http://support.sony-europe.com/TV/ DVBC/

• Seinäasennustelineen asennusohjeet löytyvät tämän television käyttöohjeesta.

• Tämän käyttöohjeen sisältämät kuvat ovat KDL-40EX705-mallista, ellei toisin ole mainittu. Tuotemerkit on DVB Projectin rekisteröity tuotemerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Alliancen tuotemerkkejä, palvelumerkkejä tai sertifiointimerkkejä. DivX® on DivX, Inc:n kehittämä videotiedostojen pakkaustekniikka. DivX, DivX Certified ja näihin liittyvät logot ovat DivX, Inc:n tavaramerkkejä, joita käytetään lisenssillä. TIETOJA DIVX-VIDEOSTA: DivX® on DivX, Inc:n luoma digitaalinen videotiedostomuoto. Tämä on virallinen DivX Certified -laite, jolla voidaan toistaa DivX-videoita. Osoitteessa www.divx.com on lisätietoja ja ohjelmistotyökaluja, joiden avulla voit muuntaa tiedostosi DivX-videoiksi.

TIETOJA DIVX VIDEO-ON-DEMAND

-TOIMINNOSTA: Tämä DivX Certified® -laite täytyy rekisteröidä, jotta sillä voidaan toistaa DivX Video-on-Demand (VOD) -sisältöä. Voit luoda rekisteröintitunnuksen laitteen asennusvalikon DivX VOD -osassa. Suorita rekisteröinti loppuun koodin avulla osoitteessa vod.divx.com, niin saat lisätietoja DivX VOD -palvelusta. Valmistettu Dolby Laboratories -yhtiön lisenssillä. Dolby ja kaksois-D-merkki ovat Dolby Laboratories -yhtiön tuotemerkkejä. ”BRAVIA” ja ovat Sony Corporationin tuotemerkkejä. ”XMB” ja ”xross media bar” ovat Sony Corporationin ja Sony Computer Entertainment Inc:n tuotemerkkejä. DiSEqC™ on EUTELSATin tavaramerkki. Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minato- ku Tokyo, 108-0075 Japani. Tuotteen turvallisuuden ja EMC hyväksyjä on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuuasioissa ottakaa yhteys valtuutettuun Sony huoltoon.3

32EX705 ja KDL-40/32EX605) Pöytäjalusta (1)*

(lukuunottamatta KDL-60EX705-mallia) Jalustan kiinnitysruuvit (M5 × 16) (4) (lukuunottamatta KDL-60EX705-mallia) Jalustan kokoamisruuvit (M5 × 16) (4) (vain malleille KDL-40/32EX719, KDL-40EX718,

Malleille KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 ja KDL-40/32EX605: Kokoa pöytäjalusta mukana toimitetuilla kokoamisruuveilla.Jalustan kokoamisohjeet löytyvät pöytäjalustan mukana toimitetusta ohjeesta. Paristojen asentaminen kaukosäätimeen

• BRAVIA-televisiosi sisältää käyttöohjeet. Lisätietoja oppaan käytöstä on kohdassa ”i-Manual-oppaan käyttäminen” (sivu 9).
• Ennen kuin käytät televisiota, lue kohta ”Turvallisuusohjeet” (sivu 17). Säilytä tämä käyttöopas vastaisen varalle.4

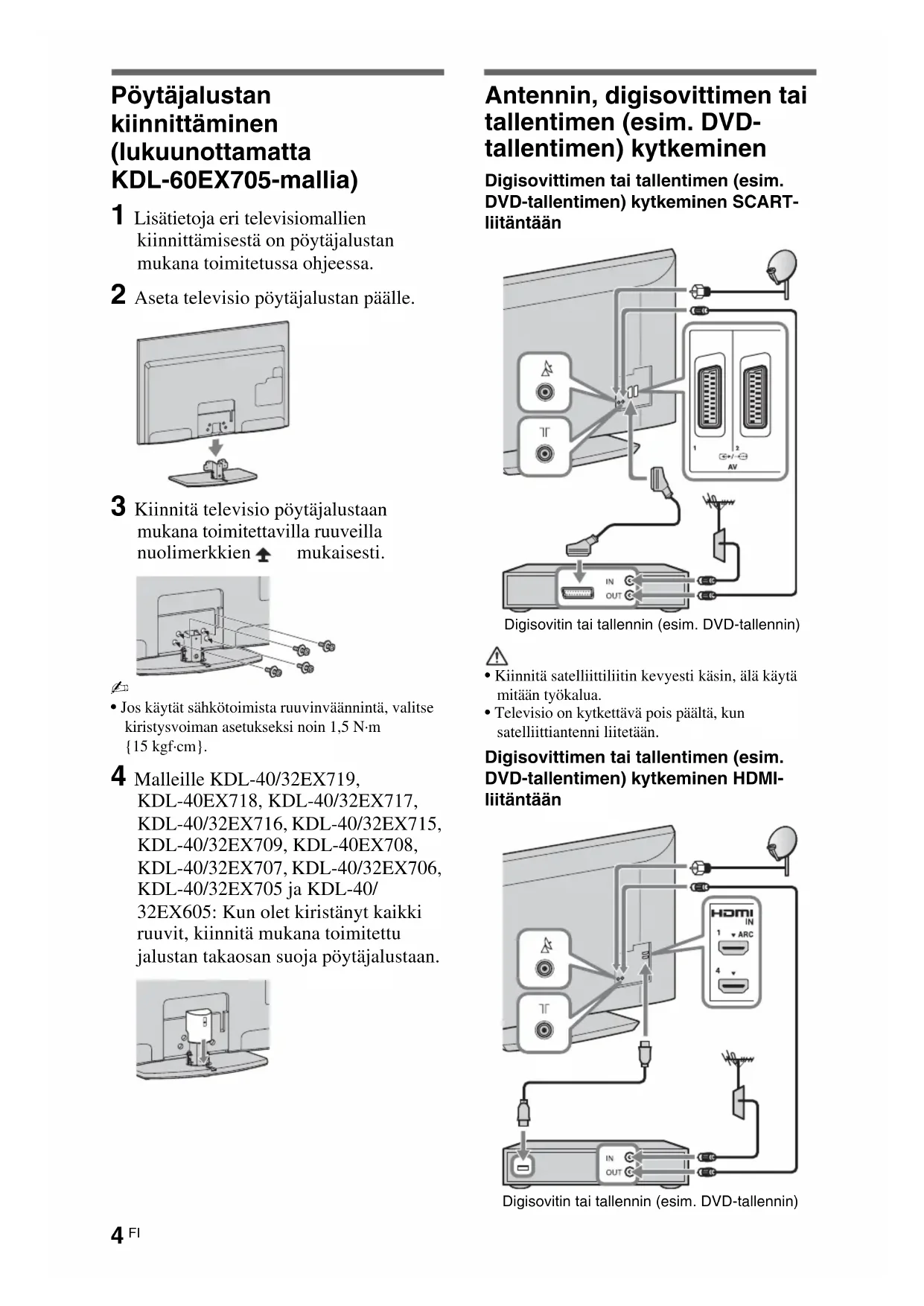

Asentaminen Pöytäjalustan kiinnittäminen (lukuunottamatta KDL-60EX705-mallia) 1 Lisätietoja eri televisiomallien kiinnittämisestä on pöytäjalustan mukana toimitetussa ohjeessa. 2 Aseta televisio pöytäjalustan päälle. 3 Kiinnitä televisio pöytäjalustaan mukana toimitettavilla ruuveilla nuolimerkkien mukaisesti.

• Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 N·m {15 kgf·cm}. 4 Malleille KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 ja KDL-40/ 32EX605: Kun olet kiristänyt kaikki ruuvit, kiinnitä mukana toimitettu jalustan takaosan suoja pöytäjalustaan. Antennin, digisovittimen tai tallentimen (esim. DVD- tallentimen) kytkeminen Digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen SCART- liitäntään
• Kiinnitä satelliittiliitin kevyesti käsin, älä käytä mitään työkalua.• Televisio on kytkettävä pois päältä, kun satelliittiantenni liitetään. Digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen HDMI- liitäntään Digisovitin tai tallennin (esim. DVD-tallennin)Digisovitin tai tallennin (esim. DVD-tallennin)5

Suositeltu F-tyypin liitin Seuraavassa kuvassa on suositeltu F-tyypin liitin. Sisäjohtimen ulkonema liitäntäosasta on oltava alle 1,5 mm. Television kaatumisen estäminen 1 Kiinnitä televisiotasoon puuruuvi (halkaisija 4 mm, lisävaruste). 2 Kiinnitä televisiossa olevaan ruuvinreikään sopiva koneruuvi (M4 × 16, lisävaruste). 3 Sido puuruuvin ja koneruuvin väliin vahva naru (lisävaruste). Kaapeleiden niputtaminen

• Älä niputa virtajohtoa yhteen muiden kaapeleiden kanssa.Korkeintaan 1,5 mm(Viitteellinen kuva F-tyypin liittimestä)Asentaminen6

Alkuasetusten määrittäminen 1 Kytke televisio pistorasiaan. 2 Tarkista malleissa EX719/EX718/ EX717/EX716/EX715/EX709/EX708/ EX707/EX706/EX705, että ENERGY SAVING SWITCH -asetus on päällä

z). 3 Paina television 1-painiketta. Kun kytket virran televisioon ensimmäistä kertaa, näkyviin tulee Language-valikko. Noudata näytön ohjeita. Automaattinen satelliittiviritys: ”Automaattinen satelliittiviritys” virittää automaattisesti saatavilla olevat satelliittikanavat. Digital Satellite Equipment Control (DiSEqC)

1.0 -hallinnan avulla voit asettaa jopa neljä

eri kanavaa. Seuraavat asetukset ovat itsenäiset kullekin yhteydelle. Voit asettaa DiSEqC-tulon kohdassa ”DiSEqC-ohjaus”, käyttämällä toimintoa ”LNB-asetukset”. 1 ”LNB-asetukset”: Epätavallisessa LNB-tilanteessa (low-noise block) voidaan käyttää manuaalisia asetuksia. – Jos käytössä on yksi satelliittikanava, voit jättää sen alkuasetuksiin. – Kahta satelliittikanavaa varten on asetettava ”Äänipurske A” (1. satelliitti) ja ”Äänipurske B” (2. satelliitti) asetuksessa ”DiSEqC-ohjaus”. – Voit myös käyttää DiSEqC-ohjausta A (1. satelliitti) ja B (2. satelliitti), jos LNB- tai monikytkin pystyy käsittelemään näitä komentoja. – Neljää satelliittikanavaa varten vaaditaan DiSEqC-ohjaukset A, B, C ja D. ”LNB Low Band -taajuus” ja ”LNB High Band -taajuus”: – Määrittää LNB-taajuuskaistat. Katso taajuuden asettaminen LNB- asiakirjoista (yleensä ”L.O.-taajuus”). – Oletusarvot ovat universaalia LNB:tä varten. – Jos LNB pystyy käsittelemään molempia kaistoja (matalaa ja korkeaa), voit määrittää molemmat. Jos se käsittelee vain yhtä, määritä low band -taajuus. ”22 kHz ohjaus”: Jos LNB on kaksikaistainen (matalat ja korkeat kaistat), aseta tilaan ”Autom.”. Televisio huolehtii kaikesta automaattisesti. Muussa tapauksessa aseta ”Pois”. ”LNB-jännite”: Määrittää jännitteen kaksoispolarisaatio-LNB:lle. – 13/18V: oletus. – 14/19V: jos LNB-kaapeli on yli 60 m pitkä. – Pois: jos ulkoista virtalähdettä voidaan käyttää. 2 ”Hakutapa”: Jos ”Verkkohaku” ei löydä kanavaa, kokeile toimintoa ”Täydellinen haku”. ”Täydellinen haku”: Suorittaa täydellisen taajuushaun ja takaa kaikkien mahdollisten ohjelmien virittämisen nykyisellä LNB-määrityksellä. Aiemmin viritetyt kanavat menetetään. ”Verkkohaku”: Suorittaa haun verkon transpondereissa (eli NIT-haku). Koska ”Verkkohaku” on nopeampi kuin

Vain mallit EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705Automaattinen satelliittiviritysLNB-asetuksetHakutapaTransponderiLisäasetukset Signaalitaso Signaalin laatu Universal, Autom., Ei käytössä, 13/18VVerkkohaku10700MHz, Vaaka, 22000Ksym/s Ei mitään Ei mitäänAloita 6/15

”Täydellinen haku”, sitä suositellaan käytettäväksi, kun tunnettu verkko viritetään (yleensä satelliittiin liittyvä). Transponderi on määritettävä verkkotietojen (muiden transpondereiden) hakua varten. Aiemmin viritetyt kanavat menetetään. ”Hae uusia palveluita”: – Virittää yhden transponderin. – Tämä on lisääntyvä haku, ja sitä tulisi käyttää silloin, kun satelliittiin lisätään uusi transponderi. – Aiemmin viritetyt ohjelmat säilytetään ja uudet lisätään muokkaamasi satelliittiyhteyden ohjelmaluettelon loppuun.

• ”Hae uusia palveluita” ei ole käytettävissä ensimmäistä asennusta tehtäessä. 3 ”Transponderi”: Tilassa ”Verkkohaku” tai ”Hae uusia palveluita” voit antaa transponderin asetukset manuaalisesti. 4 ”Lisäasetukset”: Voit asettaa viritysasetukset tarkemmin, jotta löydät paremmin palvelutyypit, jotka haluat virittää. Automaattiviritys: Jos valitset ”Kaapeli”- asetuksen, on suositeltavaa valita ”Pikahaku” pikaviritystä varten. Määritä ”Taajuus”- ja ”Verkon tunnus” -asetukset kaapelitelevisio-operaattorilta saamiesi tietojen mukaan. Jos ”Pikahaku” ei löydä kanavia, ota ”Täydellinen haku” käyttöön (haku voi kestää jonkin aikaa).

• ”Täydellinen haku” ei ehkä ole käytettävissä kaikilla alueilla/kaikissa maissa. Lisätietoja sopivista kaapelitelevisio- operaattoreista on tukisivustossa: http://support.sony-europe.com/TV/ DVBC/ Kanavien järjestely: muuttaa televisioon tallennettujen analogisten kanavien järjestystä. 1 Valitse uuteen paikkaan siirrettävä kanava nuolipainikkeilla F/f ja paina lopuksi -painiketta. 2 Valitse uusi paikka kanavalle painikkeilla F/f ja paina sen jälkeen -painiketta.

• Satelliittikanavia varten valitse ”Satelliittiohjelmien jaottelu” ”Asetukset” -valikon kohdasta ”Digi-tv-asetukset”, jos haluat muuttaa satelliittikanavien järjestystä edellä mainitulla tavalla, kun ensimmäinen asennus on suoritettu.

• Voit virittää kanavat myös manuaalisesti. Pöytäjalustan irrottaminen televisiosta Irrota ruuvit television nuolimerkkien mukaisesti.

• Älä irrota pöytäjalustaa muutoin kuin jos asennat televisioon lisävarusteita.

• Älä tartu jalustan takasuojukseen, kun kannat pöytäjälustaa, jotta pöytäjalusta ei putoa ja aiheuta vammoja ja omaisuusvahinkoja. Asentaminen8

Television katseleminen Ohjelmien katseleminen Television toimintojen käyttäminen HOME-painikeTuo näkyviin erilaisia toiminto- ja asetusnäyttöjä.OPTIONS-painikeTuo näkyviin hyödyllisiä toimintoja käytössä olevan tulosignaalin tai sisällön mukaan.

• Numeropainikkeessa 5 sekä N-, PROG +- ja AUDIO-painikkeissa on kosketuspisteet. Kosketuspisteet helpottavat television käyttöä.

Kytke televisioon virta. 1 Kytke malleissa EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705 ENERGY SAVING SWITCH -asetus päälle (z).2 Kytke televisioon virta painamalla 1-painiketta.

Valitse haluamasi tila.

Valitse televisiokanava. Sähköinen ohjelmaoppaan käyttäminenTuo ohjelmaopas näkyviin painamalla GUIDE-painiketta digitaalisessa tilassa. GUIDE OPTIONS HOME

i-Manual-oppaan käyttäminen x Tervetuloa käyttämään i-Manual-opastax ”BRAVIA” TV:n ominaisuudetx TV:n katseluSisältää hyödyllisiä toimintoja, kuten elektronisen ohjelmaoppaan ja suosikit.x Home-valikon käyttäminenTelevision asetusten mukauttaminen jne.x Toiminnot kytkettyjen laitteiden kanssaOhjeet lisälaitteiden kytkemiseen.x Osien kuvausx VianmääritysOngelmien vianmääritys.x Hakemisto

• Kuvat ja piirrokset eivät ehkä vastaa näytössä näkyviä kuvia.BRAVIA-televisiosi sisältää näytössä luettavan käyttöoppaan.Voit selata i-Manual-opasta aina, kun haluat tietoja eri toimintojen vaihtoehdoista.

Valitse vaihtoehdot G/g/F/f/ - painikkeilla.

Lisätietoja Vianmääritys Tarkista, vilkkuuko 1 (valmiustila) -merkkivalo punaisena. Jos 1 (valmiustila) -merkkivalo vilkkuu Television sisäinen vianmääritys on käynnissä. 1 Laske, kuinka monta kertaa 1 (valmiustila) -merkkivalo vilkkuu kolmen sekunnin taukojen välissä. Merkkivalo voi esimerkiksi vilkahtaa kolmesti, pitää kolmen sekunnin tauon ja vilkahtaa sitten jälleen kolmesti. 2 Katkaise television virta television 1-painikkeella, irrota virtajohto ja ilmoita jälleenmyyjälle tai Sony-huoltoon merkkivalon vilkkumistiheys (vilkahdusten määrä). Jos 1 (valmiustila) -merkkivalo ei vilku 1 Tarkista alla olevassa taulukossa mainitut kohdat. (Lisätietoja on myös i-Manual- oppaan kohdassa ”Vianmääritys”.) 2 Jos ongelma ei poistu, toimita televisio huoltoon valtuutettuun huoltoliikkeeseen. Ongelma Syy/ratkaisu Kuva Kuva ei näy (ruutu on pimeänä) eikä ääntä kuulu.

• Tarkista antenni-/kaapelikytkentä.

• Kytke televisio verkkovirtaan ja paina television 1-painiketta.

• Jos 1 (valmiustila) -merkkivalo palaa punaisena, paina TV "/1 -painiketta. Näytössä näkyy pieniä mustia pisteitä ja/tai kirkkaita pisteitä.

• Kuva koostuu kuvapisteistä. Kuvassa näkyvät pienet mustat pisteet ja/tai kirkkaat pisteet (kuvapisteet) eivät ole merkki viasta. Muun ongelmat Television virta ei kytkeydy päälle (vain mallit EX719/EX718/ EX717/EX716/EX715/ EX709/EX708/EX707/ EX706/EX705).

• Tarkista, onko ENERGY SAVING SWITCH käytössä ( z). Joitakin ohjelmia ei voi virittää.

• Tarkista antenni tai lautanen.

• Satelliittikaapelissa voi olla oikosulku tai kaapelissa voi olla yhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten televisio virtakytkimestä ja kytke se takaisin päälle.

• Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilähetysyhtiöltä. Television virta katkeaa itsestään (televisio siirtyy valmiustilaan).

• Tarkista, onko ”Uniajastin” käytössä tai vahvista ”Kesto”- toiminnon ”Ajastin”-asetus.

• Tarkista, onko ”Television valmiustila” käytössä. Kaukosäädin ei toimi. • Vaihda paristot.

• Televisio voi olla SYNC-tilassa. Jos haluat ohjata televisiota, paina SYNC MENU, valitse ”TV- ohjaus” ja valitse sitten ”Home (valikko)” tai ”Vaihtoehdot”. ”Katselun esto” -salasana on unohtunut.

• Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.)11

Tekniset tiedot Järjestelmä Näyttöpaneeli LCD-paneeli (nestekidenäyttö) TV-järjestelmä Analoginen: maa/alue-valinnasta riippuen: B/G/H, D/K, L, IDigitaalinen: DVB-T/DVB-CSatelliitti: DVB-S/DVB-S2 Väri-/kuvajärjestelmä Analoginen: PAL, PAL60 (vain videotulo), SECAM, NTSC3.58, NTSC4.43 (vain videotulo)Digitaalinen: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Kanavien näkyvyysalue Analoginen: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69Digitaalinen: VHF/UHFSatelliitti: IF-taajuus 950-2150 MHz Äänentoisto 10 W + 10 W Tulo-/lähtöliitännät Antennikaapeli 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm.DiSEqC 1.0, LNB 13V/18V & 22KHz ohjaus / AV1, 2 21-nastainen Scart-liitin (CENELEC-standardi), sisältää audio-/videotulon, RGB-tulon ja television audio-/videolähdön. COMPONENT IN Tuetut muodot: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i COMPONENT IN Audiotulo (RCA-liitännät) HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby DigitalAnaloginen audiotulo (miniliitäntä) (vain HDMI IN4)PC-tulo AV3 Videotulo (RCA-liitäntä) AV3 Audiotulo (RCA-liitännät)

(OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM, Dolby Digital) (VAR/FIX) Audiolähtö (RCA-liitännät) PC IN PC-tulo (15-nastainen Mini D-sub) PC-audiotulo (miniliitäntä)USB-liitäntä KuulokeliitäntäMaksu-TV-moduulin (CAM) aukko LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja -laatua ei taata tässä televisiossa.)* Käytä LAN-yhteyksissä luokan 7 10BASE-T/100BASE-TX-kaapelia (lisävaruste). Lisätietoja (Jatkuu)12

Mallinimi KDL- 60EX705 52EX705 46EX709/46EX708/ 46EX707/46EX706/ 46EX705 Virta ja muut Käyttöjännite 220 V – 240 V AC, 50 Hz Näytön koko (halkaisija) Noin 152,5 cm/60 tuumaa Noin 132,2 cm/52 tuumaa Noin 116,8 cm/46 tuumaa Näytön erottelutarkkuus 1 920 pistettä (vaaka) × 1 080 viivaa (pysty) Virrankulutus ”Koti”-/ ”Vakio”- tiloissa 144 W 103 W 90,0 W ”Myymälä”-/ ”Kirkas”- tiloissa 208 W 142 W 125 W Virrankulutus valmiustilassa*

0,23 W (15 kun ”Pikakäynnistys”-asetuksena on ”Päällä”) Keskimääräinen vuotuinen energiankulutus*

210 kWh 150 kWh 131 kWh Mitat (noin) (l × k × s) pöytäjalustan kanssa 143,1 × 90,9 × 38,6 cm 125,2 × 80,5 × 35,0 cm 111,8 × 73,0 × 28,0 cm ilman pöytäjalustaa 143,1 × 87,7 × 6,6 cm 125,2 × 77,5 × 6,5 cm 111,8 × 69,8 × 6,5 cm Paino (noin) pöytäjalustan kanssa 38,1 kg 27,0 kg 21,3 kg ilman pöytäjalustaa 31,3 kg 22,7 kg 18,4 kg Vakiovarusteet Katso ”Lisävarusteiden tarkistaminen” (sivu 3). Lisävarusteet Seinäasennuskiinnitin: SU-WL500 Mallinimi KDL- 40EX709/ 40EX708/ 40EX707/ 40EX706/40EX705 40EX605 32EX709/ 32EX707/ 32EX706/32EX705 32EX605 Virta ja muut Käyttöjännite 220 V – 240 V AC, 50 Hz Näytön koko (halkaisija) Noin 101,6 cm/ 40 tuumaa Noin 101,6 cm/ 40 tuumaa Noin 80,1 cm/32 tuumaa Noin 80,1 cm/32 tuumaa Näytön erottelutarkkuus 1 920 pistettä (vaaka) × 1 080 viivaa (pysty) Virrankulutus ”Koti”-/ ”Vakio”- tiloissa 79,0 W 73,0 W 67,0 W 58,0 W ”Myymälä”-/ ”Kirkas”- tiloissa 107 W 98 W 91 W 80 W Virrankulutus valmiustilassa*

0,2 W (15 kun ”Pikakäynnistys”-asetuksena on ”Päällä”) Keskimääräinen vuotuinen energiankulutus*

115 kWh 107 kWh 98 kWh 85 kWh Mitat (noin) (l × k × s) pöytäjalustan kanssa 98,5 × 65,5 × 28,0 cm 95,2 × 61,3 × 25,0 cm 81,1 × 53,9 × 25,0 cm 76,4 × 50,7 × 25,0 cm ilman pöytäjalustaa 98,5 × 62,3 × 6,4 cm 95,2 × 58,1 × 7,4 cm 81,1 × 50,7 × 6,5 cm 76,4 × 47,5 × 7,3 cm Paino (noin) pöytäjalustan kanssa 17,8 kg 14,9 kg 12,7 kg 11,1 kg ilman pöytäjalustaa 14,9 kg 12,7 kg 10,7 kg 9,1 kg Vakiovarusteet Katso ”Lisävarusteiden tarkistaminen” (sivu 3). Lisävarusteet Seinäasennuskiinnitin: SU-WL50013

Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.

4 tuntia päivässä 365 päivää vuodessa

• Virrankulutuksen vähentäminen – Kun taustavaloa himmennetään (näytön kirkkautta), virrankulutus vähenee. – ”Eko”-asetusten (esim. ”Virransäästö” ja ”Television valmiustila”) avulla voit vähentää virrankulutusta ja säästää siten rahaa sähkölaskuissa. – Kun sammutat television ENERGY SAVING SWITCH -kytkimestä (vain tietyissä malleissa), virrankulutus pienenee lähes olemattomaksi. Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta. Mallinimi KDL- 55EX715 46EX715/ 46EX716/ 46EX717/ 46EX718/46EX719 40EX715/ 40EX716/ 40EX717/ 40EX718/40EX719 32EX715/ 32EX716/ 32EX717/32EX719 Virta ja muut Käyttöjännite 220 V – 240 V AC, 50 Hz Näytön koko (halkaisija) Noin 138,8 cm/55 tuumaaNoin 116,8 cm/46 tuumaaNoin 101,6 cm/40 tuumaaNoin 80,1 cm/32 tuumaa Näytön erottelutarkkuus 1 920 pistettä (vaaka) × 1 080 viivaa (pysty) Virrankulutus ”Koti”-/ ”Vakio”- tiloissa 101 W 86 W 84 W 52 W ”Myymälä”-/ ”Kirkas”- tiloissa 141 W 120 W 114 W 73 W Virrankulutus valmiustilassa*

0,2 W (15 kun ”Pikakäynnistys”-asetuksena on ”Päällä”)0,2 W (13 kun ”Pikakäynnistys”-asetuksena on ”Päällä”) Keskimääräinen vuotuinen energiankulutus*

147 kWh 126 kWh 123 kWh 76 kWh Mitat (noin) (l × k × s) pöytäjalustan kanssa 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm ilman pöytäjalustaa 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm Paino (noin) pöytäjalustan kanssa 26,1 kg 18,6 kg 15,4 kg 10,8 kg ilman pöytäjalustaa 21,8 kg 16,3 kg 13,2 kg 8,8 kg Vakiovarusteet Katso ”Lisävarusteiden tarkistaminen” (sivu 3). Lisävarusteet Seinäasennuskiinnitin: SU-WL500 Lisätietoja14

Lisävarusteiden asentaminen (seinäasennuskiinnitin) Asiakkaille: Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television seinäasennus annetaan Sonyn jälleenmyyjän tai asiantuntevan urakoitsijan tehtäväksi. Älä yritä asentaa laitetta itse. Sony-jälleenmyyjille ja huoltoliikkeille: Noudata turvallisuusohjeita tämän tuotteen asennuksessa, kausihuollossa ja tarkastuksessa. Televisio voidaan asentaa SU-WL500-seinäasennuskiinnittimen avulla (myydään erikseen).

• Katso asennusohjeet seinäasennuskiinnittimen mukana toimitetuista ohjeista.

• Lisätietoja on kohdassa ”Pöytäjalustan irrottaminen televisiosta” (sivu 7).

• Aseta televisio pöytäjalustalle, kun kiinnität asennuskoukkua.

• Malleissa 55EX715 ja EX709/EX708/EX707/EX706/EX705: – Säilö ruuvit turvalliseen paikkaan lasten ulottumattomiin. – Kun kiinnität pöytäjalustan takaisin televisioon, varmista, että kiinnität irrotetut ruuvit alkuperäisille paikoilleen television takaosaan. Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Asennuskoukku Nelikulmainen reikä Ruuvi (+PSW 6 × 16) Poista ruuvit ennen asennusta (vain mallit 55EX715 ja EX709/ EX708/EX707/EX706/ EX705)15

Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko Mallin nimi Ruuvien sijainti Koukkujen sijainti KDL-60EX705 KDL-55EX715 e, j

KDL-32EX605 f, j c Ruuvien sijainti Kiinnitettäessä asennuskoukkua televisioon. Koukkujen sijainti Asennettaessa televisiota pohjakiinnikkeeseen.

Turvallisuusohjeet Asennus ja käyttö Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot. Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.• Sijoita televisio tukevalle ja vaakasuoralle alustalle.• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:– Seinäasennusteline SU-WL500• Kiinnitä kiinnityskoukut televisioon seinäasennustelineen mukana toimitetuilla ruuveilla. Mukana toimitettujen ruuvien pituus on 8 mm - 12 mm mitattuna kiinnityskoukun kiinnityspinnasta.Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista.Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa. Laitteen kuljettaminen ja siirtäminen
• Irrota kaikki kaapelit ennen television siirtämistä.• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.• Kun siirrät laitetta käsin, kannattele sitä viereisen kuvan mukaisesti. Älä paina LCD-näytön pintaa tai näytön ympärillä olevaa kehystä.• Kun nostat tai siirrät televisiota, tartu siihen tukevasti pohjasta.• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla. Ilmanvaihto
• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi. Asennus seinälle Asennus jalustalle
• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen:– Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.– Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle.– Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.– Älä asenna televisiota alla olevien kuvien mukaisesti. Verkkovirtajohto Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:– Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.– Työnnä pistoke kunnolla pistorasiaan.– Television saa kytkeä ainoastaan verkkovirtaan 220-240 V AC.– Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.– Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä.– Pidä verkkovirtajohto etäällä lämmönlähteistä.– Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo. Huomautuksia
• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.• Älä tee muutoksia verkkovirtajohtoon.• Älä aseta raskaita esineitä verkkovirtajohdon päälle.• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.• Älä kytke liian montaa laitetta samaan pistorasiaan.• Älä käytä vääränlaista pistorasiaa. Kielletyt käyttötavat Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja. Kielletyt sijoituspaikat: Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle. Kielletty ympäristö: Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa). Kielletyt tilanteet: Älä käytä televisiota kostein käsin tai jos television suojapaneeli on irrotettu. Älä käytä televisiota sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn aikana. Särkymisen vaara:
• Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vahinkoja.• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara. Kun televisiota ei käytetä
• Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.• Televisio ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.• Huomaa kuitenkin, että joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa.KiinnityskoukkuKoukun kiinnike television takanaRuuvi (toimitetaan seinäasennustelineen mukana)8 mm - 12 mm30 cm10 cm 10 cm10 cmTelevision ympärille jätettävä tila30 cm10 cm10 cm 6 cm Television ympärille jätettävä tilaIlmankierto estynytSeinä Seinä Lisätietoja (Jatkuu)18

• Älä anna lasten kiivetä television päälle.• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä. Toimintaohjeet ongelmatilanteissa Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy.Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta. Ongelmatilanteet: – Verkkovirtajohto on vaurioitunut.– Pistoke ei ole sopiva.– Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.– Television sisään on päässyt nestettä tai esineitä. Varoitus Älä sijoita kynttilää tai muuta avotulta tämän tuotteen lähelle, jotta vältät tulipalon vaaran. Varotoimenpiteet Television katseleminen
• Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa. LCD-näyttö
• LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita pikseleitä vähintään 99,99 %. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä television päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.• Jos televisiota käytetään kylmässä paikassa, kuvaan saattaa tulla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälkikuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.• Näytön ja kotelon lämpeneminen television käytön aikana on normaalia.• LCD-näyttö sisältää pienen määrän nestekiteitä. Jotkin tässä televisiossa käytetyt loisteputket sisältävät myös elohopeaa. Noudata paikallisia jätehuoltomääräyksiä. Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta.Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.• Älä ruiskuta vettä tai pesuainetta suoraan televisioon. Se voi valua näytön alaosaan tai ulkopuolisiin osiin ja aiheuttaa toimintahäiriöitä.• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.• Kun säädät television katselukulmaa, siirrä laitetta varovasti, jotta se ei irtoa tai luiskahda pois pöytäjalustalta. Lisälaitteet
• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai kohinaa.• Tämä laite on testeissä todettu olevan EMC-direktiivin rajoitusten mukainen käytettäessä liitäntäkaapelia, joka on enintään 3 metrin pituinen. Paristot
• Tarkista oikea polariteetti asentaessasi paristoja.• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa jätehuoltokeskuksesta.• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa. Television käytöstäpoisto ja hävittäminen Käytöstä poistettujen sähkö- ja elektroniikkalait- teiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa) Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu.19 FI2
