NÁVOD K OBSLUZE Bravia KDL55EX715 SONY

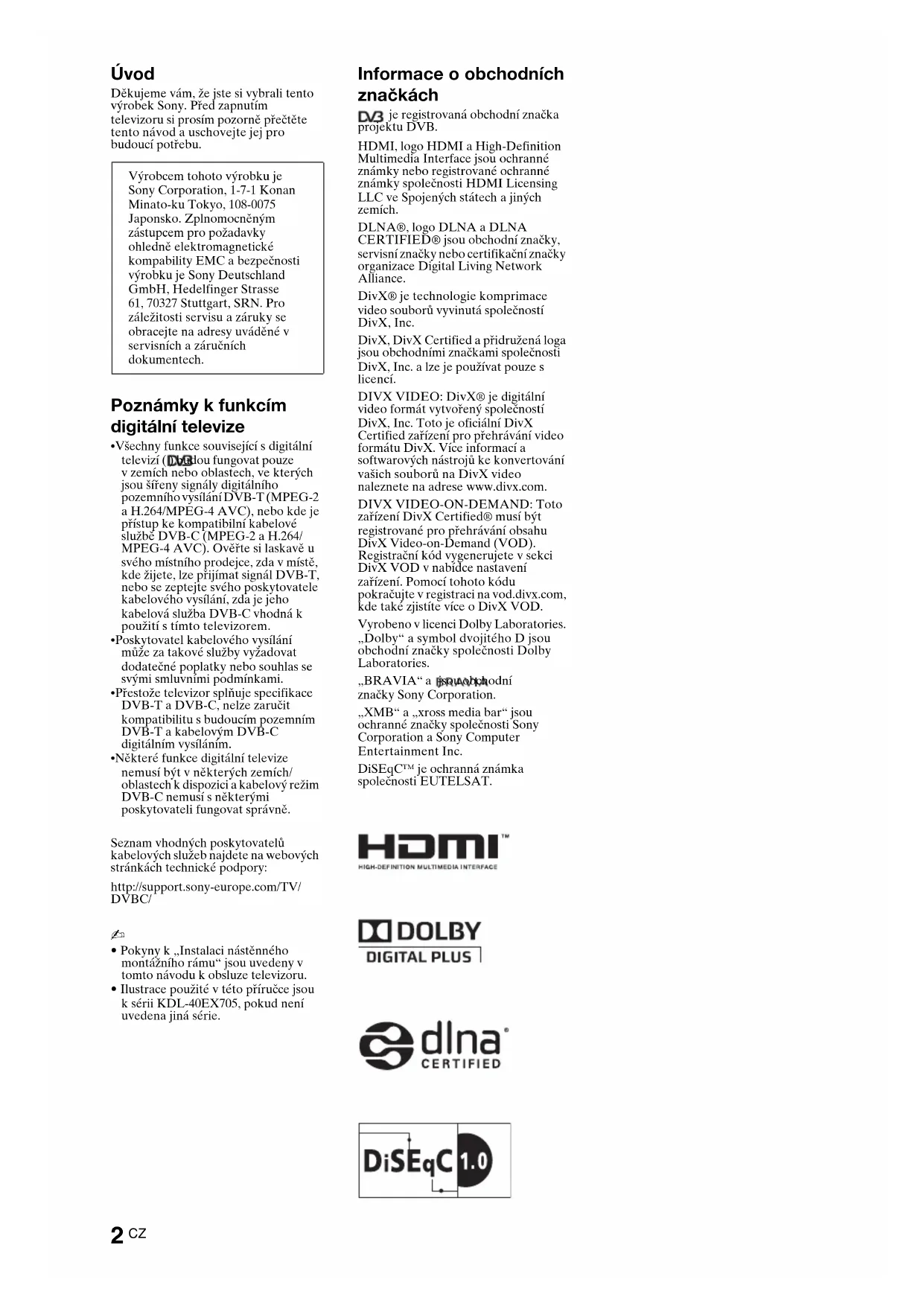

Úvod Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu. Poznámky k funkcím digitální televize

• Všechny funkce související s digitální televizí ( ) budou fungovat pouze v zemích nebo oblastech, ve kterých jsou šířeny signály digitálního pozemního vysílání DVB-T (MPEG-2 a H.264/MPEG-4 AVC), nebo kde je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/ MPEG-4 AVC). Ověřte si laskavě u svého místního prodejce, zda v místě, kde žijete, lze přijímat signál DVB-T, nebo se zeptejte svého poskytovatele kabelového vysílání, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.

• Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.

• Přestože televizor splňuje specifikace DVB-T a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T a kabelovým DVB-C digitálním vysíláním.

• Některé funkce digitální televize nemusí být v některých zemích/ oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně. Seznam vhodných poskytovatelů kabelových služeb najdete na webových stránkách technické podpory: http://support.sony-europe.com/TV/ DVBC/

• Pokyny k „Instalaci nástěnného montážního rámu“ jsou uvedeny v tomto návodu k obsluze televizoru.

• Ilustrace použité v této příručce jsou k sérii KDL-40EX705, pokud není uvedena jiná série. Informace o obchodních značkách je registrovaná obchodní značka projektu DVB. HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích. DLNA®, logo DLNA a DLNA CERTIFIED® jsou obchodní značky, servisní značky nebo certifikační značky organizace Digital Living Network Alliance. DivX® je technologie komprimace video souborů vyvinutá společností DivX, Inc. DivX, DivX Certified a přidružená loga jsou obchodními značkami společnosti DivX, Inc. a lze je používat pouze s licencí. DIVX VIDEO: DivX® je digitální video formát vytvořený společností DivX, Inc. Toto je oficiální DivX Certified zařízení pro přehrávání video formátu DivX. Více informací a softwarových nástrojů ke konvertování vašich souborů na DivX video naleznete na adrese www.divx.com. DIVX VIDEO-ON-DEMAND: Toto zařízení DivX Certified® musí být registrované pro přehrávání obsahu DivX Video-on-Demand (VOD). Registrační kód vygenerujete v sekci DivX VOD v nabídce nastavení zařízení. Pomocí tohoto kódu pokračujte v registraci na vod.divx.com, kde také zjistíte více o DivX VOD. Vyrobeno v licenci Dolby Laboratories. „Dolby“ a symbol dvojitého D jsou obchodní značky společnosti Dolby Laboratories. „BRAVIA“ a jsou obchodní značky Sony Corporation. „XMB“ a „xross media bar“ jsou ochranné značky společnosti Sony Corporation a Sony Computer Entertainment Inc. DiSEqC™ je ochranná známka společnosti EUTELSAT. Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompability EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obracejte na adresy uváděné v servisních a záručních dokumentech.3

(kromě KDL-60EX705) Upevňovací šrouby stojanu (M5 × 16) (4) (kromě KDL-60EX705) Sestavení šroubů stojanu (M5 × 16) (4) (pouze KDL-40/32EX719, KDL-40EX718,

Pro KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 a KDL-40/32EX605 sestavte stolní stojan pomocí dodaných šroubů. Sestavte stojan podle pokynů v návodu stolního stojanu. Vkládání baterií do dálkového ovládání

• Návod k použití je vestavěn do televizoru BRAVIA. Podrobnosti o použití příručky naleznete v části „Použití příručky i-Manual“(strana 9).
• Před použitím televizoru si přečtěte část „Bezpečnostní údaje“(strana 18). Návod si uschovejte i pro budoucí potřebu.4

Nastavení Připojení stolního stojanu (kromě KDL-60EX705) 1 Informace o správném připojení stolního stojanu televizoru k některým modelům televizorů naleznete v dodané příručce stojanu. 2 Umístěte televizor na stolní stojan. 3 Pomocí dodaných šroubů připevněte televizor ke stolnímu stojanu podle šipek , které označují otvory šroubů.

• Jestliže použijete elektrický šroubovák, nastavte točivý moment na přibližně 1,5 N·m {15 kgf·cm}. 4 Pro KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717,

KDL-40/32EX706, KDL-40/

32EX705 a KDL-40/32EX605 připevněte ke stolnímu stojanu dodaný zadní kryt po utažení všech šroubů. Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér) Připojení zařízení Set Top Box/ rekordéru (např. DVD rekordéru) pomocí SCART

• Satelitní konektor zašroubujte zlehka rukou, nepoužívejte žádný nástroj.• Televizor musí být při připojování satelitní antény vypnutý. Připojení zařízení Set Top Box/ rekordéru (např. DVD rekordéru) pomocí HDMI Set top box/rekordér (např. DVD rekordér)Set top box/rekordér (např. DVD rekordér)5

Doporučení pro zásuvku typu F Na ilustraci je doporučení pro zásuvku typu

Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm. Zabezpečení televizoru před převrácením 1 Do televizního stojanu zašroubujte šroub do dřeva (průměr 4 mm, není součástí dodávky). 2 Do otvoru na šroub u televizoru zašroubujte šroub do kovu (M4 × 16, není součástí dodávky). 3 Šroub do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky). Spojování kabelů

• Napájecí kabel nespojujte s ostatními kabely. Provedení počátečního nastavení 1 Připojte televizor k elektrické zásuvce. 2 Pro modely EX719/EX718/EX717/ EX716/EX715/EX709/EX708/ EX707/EX706/EX705: Zkontrolujte, zda je spínač nastavení ENERGY SAVING SWITCH zapnut ( z).1,5 mm max.(Referenční ilustrace pro zásuvku typu F)Pouze modely EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705Nastavení (Pokračování)6

3 Stiskněte 1 na televizoru. Při prvním zapnutí televizoru se na obrazovce objeví nabídka volby jazyka. Řiďte se pokyny na obrazovce. Satelitní automatické ladění: „Satelitní automatické ladění“ se automaticky naladí u dostupných satelitních kanálů. Správa Digital Satellite Equipment Control (DiSEqC) 1.0 umožňuje nastavení až čtyř různých kanálů. Následující nastavení jsou nezávislá pro každé připojení. Pro nastavení Vstup DiSEqC v „DiSEqC řízení“ použijte „Konfigurace LNB“. 1 „Konfigurace LNB“: V případě nestandardní LNB (low-noise block) jsou dostupná ruční nastavení. – V případě jednoho satelitního kanálu jej můžete ponechat na původním nastavení. – V případě dvou satelitních kanálu je nutné nastavit „Toneburst A“ (první satelit) a „Toneburst B“ (druhý satelit) v nastavení „DiSEqC řízení“. – Nebo lze použít DiSEqC příkaz A (první satelit) a B (druhý satelit), pokud vaše LNB nebo multi přepínač tyto příkazy zpracuje. – V případě čtyř satelitů je potřeba, DiSEqC řízení A, B, C, a D. „LNB Low Band frekvence“ a „LNB High Band frekvence“: – Určuje LNB frekvenční pásma. Pro nastavení frekvence zkontrolujte LNB dokumentací (běžně se zobrazí jako „L.O. frekvence“). – Výchozí hodnoty jsou pro univerzální LNB. – Pokud vaše LNB může zpracovat obě pásma (vysoké a nízké), můžete zadat obě. Pokud může zpracovat jednom, zadejte nízké. „Tón 22 kHz“: Pokud je vaše LNB dvoupásmové (vysoké a nízké), nastavte „Auto“. Televizor nastaví vše automaticky; jinak nastavte „Vyp“. „Napětí LNB“: Určuje napětí nastavené pro duální polarizaci LNB. – 13/18V: výchozí. – 14/19V: pokud je LNB kabel delší než 60m. – Vyp: pokud lze použít externí zdroj napájení. 2 „Typ ladění“: Pokud je pomocí „Síťové ladění“ nalezen informační kanál, zkuste „Úplné ladění“. „Úplné ladění“: Provede kompletní sken frekvencí a zaručí naladění všech možných programů pro aktuální nastavenou konfiguraci LNB. Předchozí nastavené programy se neuloží. „Síťové ladění“: Provede sken v transpondérech sítě (neboli sken NIT). Protože je „Síťové ladění“ rychlejší než Úplné ladění, doporučujeme jej použít pro ladění známé sítě (běžně spojené se satelitem). Je nutné určit transpondér, ze kterého bude získána informace sítě (jiný transpondér). Předchozí nastavené programy se neuloží. „Ladit pro nové služby“: – Naladí se pro jeden transpondér. – Toto je přírustkový sken a musí se používat v případech, kdy je k satelitu přidán další transpondér. – Předchozí naladěné programy jsou zachovány a nově nalezené jsou přidány na konec programového seznamu satelitového připojení, které upravujete.

• „Ladit pro nové služby“ není dostupné pří počátečním nastavení.

Satelitní automatické ladění Konf igurace LNBTyp laděníTranspondérPokročilé nastavení Síla signálu Kvalita signálu Univerzální, Auto, Neaktivní, 13/18VSíťové ladění10700MHz, Horizontální, 22000Ksym/s Žádné ŽádnéStart 6/15

3 „Transpondér“: V režimu „Síťové ladění“ nebo „Ladit pro nové služby“ můžete zadat nastavení transpondéru ručně. 4 „Pokročilé nastavení“: Umožňuje detailnější nastavení ladění pro lepší vyhledávání typu služeb, které preferujete. Automatické digitální ladění: Pokud zvolíte „Kabelové“, doporučujeme vám zvolit „Rychlé ladění“ pro rychlejší ladění. Nastavte „Kmitočet“ a „ID sítě“ podle pokynů vašeho poskytovatele kabelového připojení. Pokud pomocí funkce „Rychlé ladění“ nenajdete žádný kanál, zkuste „Úplné ladění“ (tato funkce může zabrat více času).

• „Úplné ladění“ nemusí být dostupné ve vaší zemi/regionu. Seznam kompatibilních poskytovatelů kabelového připojení naleznete na internetové adrese podpory: http://support.sony-europe.com/TV/ DVBC/ Třídění programů: mění pořadí analogových kanálů uložených ve vašem televizoru. 1 Stiskněte F/f k výběru kanálu, který chcete přesunut do nové pozice, pak stiskněte . 2 Stiskněte F/f k výběru nové pozice pro kanál, pak stiskněte .

• Pro satelitní kanály zvolte „Třídění programů - Satelit“ v položce „Digitální nastavení“ položky „Nastavení“ pro změnu pořadí satelitních kanálů ve stejném postupu jako výše po ukončení počátečního nastavení.

• Kanály lze naladit ručně. Odmontování stolního stojanu z televizoru Odstraňte šrouby označené šipkami z televizoru.

• Stolní stojan televizoru neodpojujte z jiného důvodu, než je instalace nutného příslušenství k televizoru.

• Při přenosu stolního stojanu stojan nedržte za zadní kryt, aby nedošlo k pádu stojanu a následnému zranění nebo hmotné škodě. Nastavení8

Sledování televize Sledování programů Použití funkcí televizoru Tlačítko HOMEStisknutím zobrazíte rozlišné obrazovky funkcí a nastavení.Tlačítko OPTIONSStisknutím zobrazíte vhodné funkce na základě aktuálního vstupu a obsahu.

• Tlačítka 5, N, PROG + a AUDIO na dálkovém ovladači mají dotykové body. Při obsluze televizoru použijte hmatové tečky jako výchozí místa.

Zapněte televizor. 1 Pro modely EX719/EX718/EX717/EX716/EX715/EX709/EX708/EX707/EX706/EX705: Zapněte

z). 2 Zapněte televizor stisknutím 1 na televizoru.

Zvolte televizní kanál. Použití průvodce digitálními elektronickými programyStisknutím GUIDE v digitálním režimu zobrazíte průvodce programy. GUIDE OPTIONS HOME

Použití příručky i-Manual x Vítá vás i-Manualx „BRAVIA“ TV vlastnostix Sledování TVUvádí praktické funkce jako je průvodce EPG, Oblíbené atd.x Použití Home MenuOsobní nastavení televizoru atd.x Zábavné funkce s připojeným přísl.Uvádí způsoby připojení dodatečného zařízení.x Popis částíx Řešení problémůPoskytuje řešení problémů.x Rejstřík

• Ilustrace a obrázky se mohou lišit od zobrazených na obrazovce.Návod k použití byl nainstalován do vašeho televizoru BRAVIA a lze jej zobrazit na obrazovce.Návod i-Manual můžete otevřít kdykoliv potřebujete najít potřebné informace.

Stiskněte G/g/F/f/ k výběru položek.

Sledování televize10

Řešení problémů Zkontrolujte, zda indikátor 1 (pohotovostní režim) bliká červeně. Když bliká indikátor 1 (pohotovostní režim) Autodiagnostické funkce jsou aktivovány. 1 Spočítejte, kolikrát indikátor 1 (pohotovostní režim) zabliká mezi každým třísekundovým přerušením. Například, indikátor může bliknout třikrát, poté zhasnout na tři sekundy a znovu bliknout třikrát. 2 Stiskněte 1 na televizoru a vypněte jej, odpojte síťový kabel a informujte svého prodejce nebo servisní centrum Sony o tom, jak indikátor bliká (počet bliknutí). Když nebliká indikátor 1 (pohotovostní režim) 1 Zkontrolujte položky v níže uvedené tabulce. (Také viz „Řešení problémů“ v příručce i-Manual.) 2 Pokud problémy stále přetrvávají, nechte si televizor prohlédnout odborníkem. Podmínka Vysvětlení/Řešení Obraz Žádný obraz (tmavá obrazovka) a žádný zvuk.

• Zkontrolujte anténní/kabelové připojení.

• Připojte televizor k elektrické zásuvce a stiskněte 1 na televizoru.

• Pokud se indikátor 1 (pohotovostní režim) rozsvítí červeně, stiskněte "/1. Na obrazovce se objevují malé černé a/nebo světlé body.

• Obrazovka se skládá z pixelů. Malé černé a/nebo světlé body (pixely) na obrazovce neznamenají špatnou funkci. Doplňkové informace11

• Zkontrolujte, zda je zapnutý spínač ENERGY SAVING SWITCH ( z). Některé programy nelze naladit.

• Zkontrolujte anténu nebo talíř.

• Satelitní kabel může být zkratován, nebo mohou být závady v připojení kabelu. Zkontrolujte prosím kabel i připojení, pak vypněte televizor pomocí sít’ového vypínače Zap/Vyp, a pak ho znovu zapněte.

• Zadaný kmitočet je mimo rozsah. Poraďte se prosím s příslušnou satelitní vysílací společností. Televizor se automaticky vypne (televizor přechází do pohotovostního režimu).

• Zkontrolujte, zda je aktivováno tlačítko „Časovač vypnutí“ nebo potvrďte nastavení „Doba trvání“ funkce „Časovač zapnutí“.

• Zkontrolujte, zda je „Vypnutí nečinného televizoru“ aktivováno. Dálkové ovládání nefunguje.

• Váš televizor může být v režimu SYNC. Stiskněte SYNC MENU, zvolte „Ovládání televizoru“ a poté zvolte „Home (Menu)“ nebo „Možnosti“ pro ovládání televizoru. Zapoměli jste heslo „Rodičovský zámku“.

• Zadejte 9999 jako kód PIN. (Kód PIN s hodnotou 9999 je vždy přijat.) Podmínka Vysvětlení/Řešení Doplňkové informace12

Specifikace Systém Systém panelu Panel LCD (displej s kapalnými krystaly) Televizní systém Analogový: V závislosti na volbě země/oblasti: B/G/H, D/K, L, I Digitální: DVB-T/DVB-C Satelit: DVB-S/DVB-S2 Systém barev/videa Analogový: PAL, PAL60 (pouze vstupní video), SECAM, NTSC3.58, NTSC4.43 (pouze vstupní video) Digitální: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Výběr kanálů Analogový: VHF: E2-E12/UHF: E21-E69/CATV: S1–S20/HYPER: S21–S41 D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69 Digitální: VHF/UHF Satelit: mezifrekvenční kmitočet 950-2150 MHz Zvukový výstup 10 W + 10 W Vstupní/výstupní konektory Kabel venkovní antény 75 ohmová externí zásuvka pro VHF/UHF Satelitní anténa Konektor typ F (zásuvka), IEC169-24, 75 ohmů. DiSEqC 1.0, LNB 13 V/18 V a tón 22 KHz. /AV1, 2 21-pinový konektor typu scart (standard CENELEC) včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu. COMPONENT IN Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i COMPONENT IN Audio vstup (konektory phono) HDMI IN1, 2, 3, 4 Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: dvoukanálové lineární PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitů, Dolby Digital Analogový audio vstup (mini konektor) (pouze HDMI IN4) PC vstup AV3 Video vstup (konektor phono) AV3 Audio vstup (konektory phono) DIGITAL AUDIO OUT (OPTICAL) Digitální optický konektor (dvoukanálový lineární PCM, Dolby Digital) (VAR/FIX) Audio výstup (konektory phono) PC IN PC vstup (15 pinový konektor Mini D-sub) Audio vstup PC (minikonektor) Port USB

Zdířka sluchátek Štěrbina CAM (modul podmíněného přístupu) LAN Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.)

• Pro připojení LAN použijte kabel kategorie 7 10BASE-T/100BASE-TX (není součástí dodávky).13

Název modelu KDL- 60EX705 52EX705 46EX709/46EX708/ 46EX707/46EX706/ 46EX705 Napájení a jiné Požadavky na napájení 220 V – 240 V AC, 50 Hz Velikost obrazovky (úhlopříčka) Přibl. 152,5 cm/60 palců Přibl. 132,2 cm/52 palců Přibl. 116,8 cm/46 palců Rozlišení obrazu 1 920 bodů (vodorovně) × 1 080 linek (svisle) Spotřeba baterií v režimu „Domov“/ „Standardní“ 144 W 103 W 90,0 W v režimu „Obchod“/ „Živý“ 208 W 142 W 125 W Spotřeba energie v pohotovostním režimu*

0,23 W (15 W když je „Rychlé spuštění“ nastaveno na „Zap“) Průměrná roční spotřeba energie*

210 kWh 150 kWh 131 kWh Rozměry (Přibl.) (š × v × h) se stolním stojanem 143,1 × 90,9 × 38,6 cm 125,2 × 80,5 × 35,0 cm 111,8 × 73,0 × 28,0 cm bez stolního stojanu 143,1 × 87,7 × 6,6 cm 125,2 × 77,5 × 6,5 cm 111,8 × 69,8 × 6,5 cm Hmotnost (Přibl.) se stolním stojanem 38,1 kg 27,0 kg 21,3 kg bez stolního stojanu 31,3 kg 22,7 kg 18,4 kg Dodané příslušenství Viz „Kontrola příslušenství“ (strana 3). Volitelné příslušenství Konzola pro upevnění na zeď: SU-WL500 Název modelu KDL- 40EX709/ 40EX708/ 40EX707/ 40EX706/40EX705 40EX605 32EX709/ 32EX707/ 32EX706/32EX705 32EX605 Napájení a jiné Požadavky na napájení 220 V – 240 V AC, 50 Hz Velikost obrazovky (úhlopříčka) Přibl. 101,6 cm/40 palcůPřibl. 101,6 cm/40 palcůPřibl. 80,1 cm/32 palců Přibl. 80,1 cm/32 palců Rozlišení obrazu 1 920 bodů (vodorovně) × 1 080 linek (svisle) Spotřeba baterií v režimu „Domov“/ „Standardní“ 79,0 W 73,0 W 67,0 W 58,0 W v režimu „Obchod“/ „Živý“ 107 W 98 W 91 W 80 W Spotřeba energie v pohotovostním režimu*

0,2 W (15 W když je „Rychlé spuštění“ nastaveno na „Zap“) Průměrná roční spotřeba energie*

115 kWh 107 kWh 98 kWh 85 kWh Rozměry (Přibl.) (š × v × h) se stolním stojanem 98,5 × 65,5 × 28,0 cm 95,2 × 61,3 × 25,0 cm 81,1 × 53,9 × 25,0 cm 76,4 × 50,7 × 25,0 cm bez stolního stojanu 98,5 × 62,3 × 6,4 cm 95,2 × 58,1 × 7,4 cm 81,1 × 50,7 × 6,5 cm 76,4 × 47,5 × 7,3 cm Hmotnost (Přibl.) se stolním stojanem 17,8 kg 14,9 kg 12,7 kg 11,1 kg bez stolního stojanu 14,9 kg 12,7 kg 10,7 kg 9,1 kg Dodané příslušenství Viz „Kontrola příslušenství“ (strana 3). Volitelné příslušenství Konzola pro upevnění na zeď: SU-WL500 Doplňkové informace (Pokračování)14

Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.

4 hodiny denně a 365 dnů v týdnu

• Úspora energie – když snížíte podsvícení (jas obrazovky), sníží se spotřeba energie. – nastavení „Ekologické“ (např. „Spořič energie“, „Vypnutí nečinného televizoru“) vám umožňuje snížit spotřebu energie a šetří vaše peníze. – pokud televizor vypnete pomocí ENERGY SAVING SWITCH (pouze u některých modelů), je spotřeba energie téměř nulová. Design a specifikace mohou být změněny bez předchozího upozornění. Název modelu KDL- 55EX715 46EX715/ 46EX716/ 46EX717/ 46EX718/46EX719 40EX715/ 40EX716/ 40EX717/ 40EX718/40EX719 32EX715/ 32EX716/ 32EX717/32EX719 Napájení a jiné Požadavky na napájení 220 V – 240 V AC, 50 Hz Velikost obrazovky (úhlopříčka) Přibl. 138,8 cm/55 palcůPřibl. 116,8 cm/46 palcůPřibl. 101,6 cm/40 palcůPřibl. 80,1 cm/32 palců Rozlišení obrazu 1 920 bodů (vodorovně) × 1 080 linek (svisle) Spotřeba baterií v režimu „Domov“/ „Standardní“ 101 W 86 W 84 W 52 W v režimu „Obchod“/ „Živý“ 141 W 120 W 114 W 73 W Spotřeba energie v pohotovostním režimu*

0,2 W (15 W když je „Rychlé spuštění“ nastaveno na „Zap“)0,2 W (13 W když je „Rychlé spuštění“ nastaveno na „Zap“) Průměrná roční spotřeba energie*

147 kWh 126 kWh 123 kWh 76 kWh Rozměry (Přibl.) (š × v × h) se stolním stojanem 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm bez stolního stojanu 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm Hmotnost (Přibl.) se stolním stojanem 26,1 kg 18,6 kg 15,4 kg 10,8 kg bez stolního stojanu 21,8 kg 16,3 kg 13,2 kg 8,8 kg Dodané příslušenství Viz „Kontrola příslušenství“ (strana 3). Volitelné příslušenství Konzola pro upevnění na zeď: SU-WL50015

Instalace příslušenství (nástěnný montážní rám) Sdělení zákazníkům: Kvůli ochraně výrobku a z bezpečnostních důvodů společnost Sony důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se instalovat jej sami. Sdělení prodejcům Sony a autorizovaným dodavatelům: Důsledně dbejte na bezpečnost během instalace, pravidelnou údržbu a prohlídku výrobku. Váš televizor lze nainstalovat pomocí konzoly pro upevnění na zeď SU-WL500 (prodávána samostatně).

• Aby byla instalace provedena správně, sledujte pokyny dodané s konzolou pro montáž na zeď.

• Viz „Odmontování stolního stojanu z televizoru“ (strana 7).

• Umístěte televizor na stolní stojan a zajistěte montážní závěs.

• Pro modely 55EX715 a EX709/EX708/EX707/EX706/EX705: – Vyjmuté šrouby uschovejte na bezpečném místě mimo dosah dětí. – Chcete-li znovu připevnit stolní stojan, vložte odstraněné šrouby zpět do původních otvorů na zadní straně televizoru. K instalování výrobku je zapotřebí dostatečná zkušenost, zejména k určení pevnosti zdi potřebné k udržení váhy televizoru. Připevnění výrobku na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací či instalací. Montážní závěs Čtvercový otvor Šroub (+PSW 6 × 16) Před instalací odstraňte šrouby (pouze modely 55EX715 a EX709/ EX708/EX707/EX706/ EX705) Doplňkové informace (Pokračování)16

Tabulka rozměrů k instalaci televizoru Jednotky: cm Obrázky ve výše uvedené tabulce se mohou mírně lišit v závislosti na instalaci. Zeď, na kterou bude televizor nainstalován, by měla unést nejméně čtyřnásobek váhy televizoru. Pro informaci o jeho hmotnosti viz „Specifikace“ (strana 12). Název modelu KDL- Rozměry obrazovky Rozměr středu obrazovky Délka jednotlivých motážních úhlů Úhel (0°) Úhel (20°)

Nákres/tabulka umístění šroubů a závěsů Název modelu Umístění šroubů Umístění závěsů KDL-60EX705 KDL-55EX715 e, j

KDL-32EX605 f, j c Umístění šroubů Instalace závěsu televizoru. Umístění závěsů Instalace televizoru na základní konzolu.

Doplňkové informace18

Bezpečnostní informace Instalace/Nastavení Televizor instalujte a používejte podle dále uvedených pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění. Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky.• Televizor umístěte na stabilní rovný povrch.• Instalaci na stěnu smí provést jen kvalifikovaný servisní technik.• Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně:– Nástěnného montážního rámu SU-WL500• Při připevňování montážních háků k televizoru je nutné použít šrouby dodávané spolu s nástěnným montážním rámem. Tyto šrouby jsou vyrobeny tak, aby měly délku 8 mm až 12 mm, měřeno od připevňovací plochy montážního háku. Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod. Přeprava
• Před přemístěním televizoru odpojte všechny kabely.• K přenosu velkého televizoru jsou nutné dvě nebo tři osoby.• Přenášíte-li televizor v rukou, držte jej jako na obrázku vpravo. Netlačte na LCD panel a rám okolo obrazovky.• Při zvedání nebo přenášení televizoru jej pevně držte za spodní část.• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu. Větrání
• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišt’uje dostatečnou cirkulaci vzduchu. Instalace na stěně Instalace se stojanem
• K zajištění správného větrání a zabránění usazování nečistot a prachu:– Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.– Neumíst’ujte televizor na polici, kobereček, postel nebo do skříně.– Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami.– Neinstalujte televizor tak, jak je uvedeno na obrázku. Sít’ový kabel Se sít’ovým kabelem a zásuvkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.– Používejte pouze sít’ové kabely Sony, nikoli kabely jiných dodavatelů.– Zasuňte zástrčku úplně do sít’ové zásuvky.– Televizor používejte pouze v elektrické síti 220-240 V stř.– Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů sít’ový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.– Před prací na televizoru nebo před jeho stěhováním vytáhněte sít’ový kabel ze zásuvky.– Sít’ový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.– Sít’ový kabel pravidelně vytáhněte ze zástrčky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár. Poznámky
• Dodávaný sít’ový kabel nepoužívejte pro žádné jiné zařízení.• Sít’ový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.• Sít’ový kabel žádným způsobem neupravujte.• Na sít’ový kabel nestavte nic těžkého.• Při odpojování sít’ového kabelu ze zásuvky netahejte za sít’ový kabel.• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.• Nepoužívejte uvolněné elektrické zásuvky. Zakázané použití Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění. Umístění: Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři. Prostředí: Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy. Situace: Televizor nepoužívejte, máte-li vlhké ruce, je-li odstraněna skříň televizoru, nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte TV od sít’ové zásuvky a antény. Poškozené díly:
• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.Montážní hákPřipevnění háku k zadní straně televizoruŠroub (dodávaný spolu s nástěnným montážním rámem)8 mm - 12 mm30 cm10 cm 10 cm10 cmOkolo televizoru ponechte nejméně takto veliký volný prostor.30 cm10 cm10 cm 6 cm Okolo televizoru ponechte nejméně takto veliký volný prostor.Cirkulace vzduchu je zablokovaná.Stěna Stěna19

Doplňkové informace Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě. • Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.• Některé televizory jsou však vybaveny funkcemi, které ke správnému fungování vyžadují ponechání v klidovém stavu. Pro děti
• Nedovolte dětem, aby na televizor lezly.• Příslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout. Pokud dojde k následujícímu problému ... Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky.Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem. Když: – Přívodní kabel je poškozený.– Sít’ová zásuvka je uvolněná.– Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.– Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina. Varování Z důvodu zamezení rizika požáru uchovávejte tento produkt vždy z dosahu svíček nebo jiných zdrojů otevřeného ohně. Upozornění Sledování televizoru
• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch. LCD obrazovka
• I když je LCD obrazovka vyrobena vysoce přesnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.• Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.• Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.• Během provozu televizoru se obrazovka i skříň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.• LCD obrazovka obsahuje malé množství tekutých krystalů. Některé zářivkové trubice použité v tomto televizoru obsahují rovněž rtut’. Při její likvidaci se řiďte místními nařízeními a předpisy. Zacházení s povrchem obrazovky/skříňky televizoru a jeho čištění Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.Abyste předešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.• Vodu ani čisticí prostředek nestříkejte přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí a způsobit poruchu.• Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s pryžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skříňky.• K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.• Je-li třeba seřídit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu. Volitelné zařízení
• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.• Tento produkt byl testován a shledán vhodným limitům stanoveným direktivou EMC pro použití připojovacích kabelů kratších než 3 metry. Baterie
• Při vkládání baterií dodržte správnou polaritu.• Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.• S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti. Likvidace televizoru Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. (Pokračování)20

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru) Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterií opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii múže být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) jsou přidány, pokud baterie obsahuje vice než 0,0005% rtuti nebo 0,004% olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, firmu zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.2
