BRUKSANVISNING 31341 LANDMANN

Monterings- och bruksanvisning

• Innehållsförteckning Tekniska data p. 23

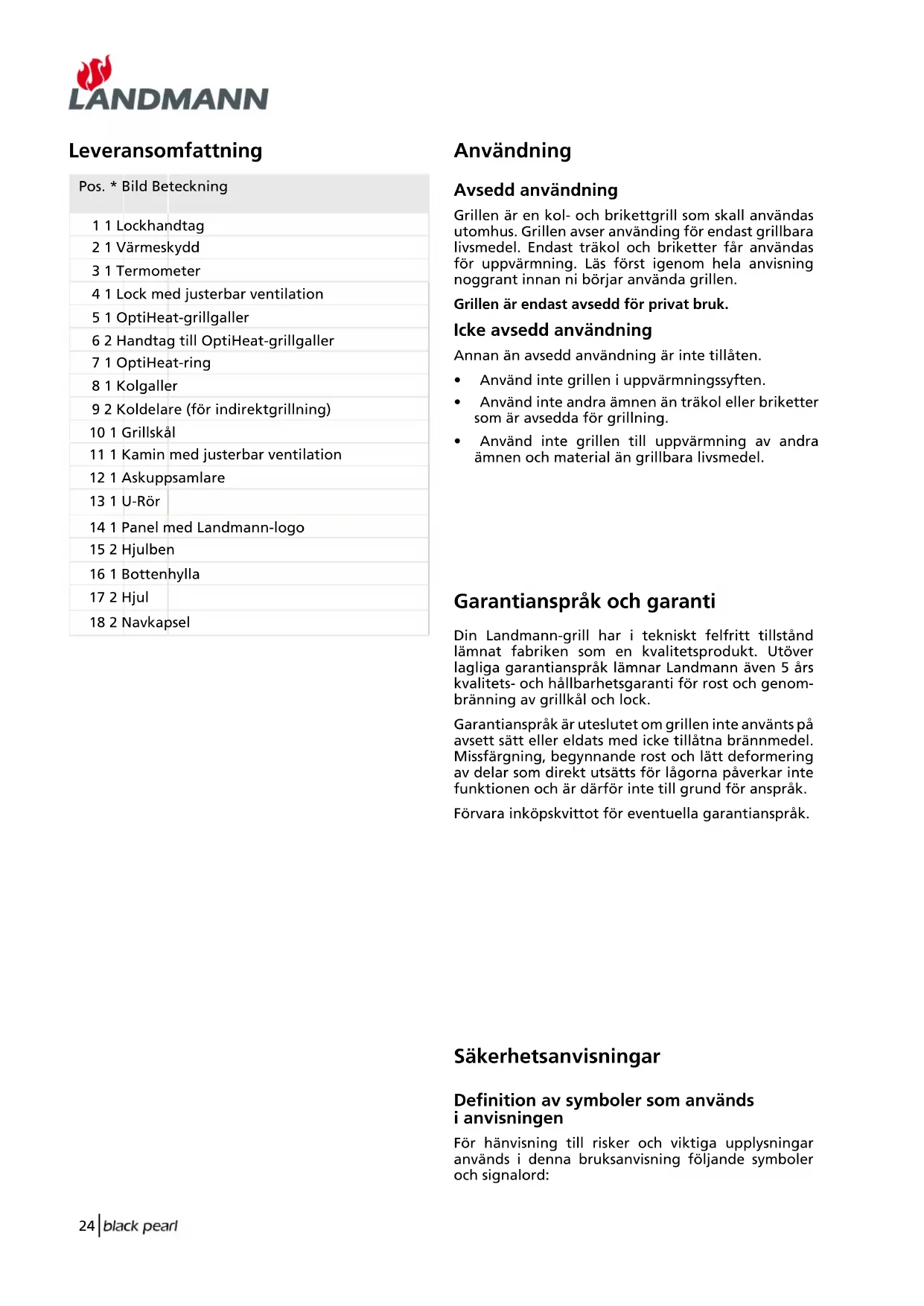

• Leveransomfattning p. 24
• Användning p. 24
• Avsedd användning p. 24
• Icke avsedd användning p. 24
• Garantianspråk och garanti p. 24
• Säkerhetsanvisningar p. 24
• Definition av symboler som används p. 24
• i anvisningen p. 24
• Övriga risker p. 25
• Montering p. 26
• Börja använda grillen p. 26
• Ta grillen ur drift p. 27
• Rengöring p. 27
• Miljöanvisningar och avfallshantering Ska läsas före montering och första användning! Om du inte följer kraven i dessa instruktioner kan funktionen försämras, utrustningen och annan egendom skadas samt personskador inträffa. Läs därför igenom motsvarande kapitel i bruksanvisningen innan du börjar montera och alltid innan du ska använda enheten. Följ stegen i angiven ordning och rätta dig efter alla säkerhetsanvisningar. Följ ste- gen i angiven ordning och rätta dig efter alla säkerhetsanvisningar. Denna bruksanvisning är en del av produkten. Förvara den alltid i närhe- ten av denna och lämna över den till efterföljande användare. Tekniska data Grill Kategori EN 1860-1 Vikt 31341: ca. 10,9 kg / 31342: ca. 13,5 kg Mått (L x H x B) 31341: ca. 658 x 959 x 637 mm / 31342: ca. 683 x 1013 x 742 mm Grillyta (L x B) 31341: ca. Ø 460 mm / 31342: ca. Ø 555 mm Rekomederad mängd bränsle max. 1,25 kg24 Leveransomfattning Pos. * Bild Beteckning 1 1 Lockhandtag 2 1 Värmeskydd 3 1 Termometer 4 1 Lock med justerbar ventilation 5 1 OptiHeat-grillgaller 6 2 Handtag till OptiHeat-grillgaller 7 1 OptiHeat-ring 8 1 Kolgaller 9 2 Koldelare (för indirektgrillning) 10 1 Grillskål 11 1 Kamin med justerbar ventilation 12 1 Askuppsamlare 13 1 U-Rör 14 1 Panel med Landmann-logo 15 2 Hjulben 16 1 Bottenhylla 17 2 Hjul 18 2 Navkapsel Användning Avsedd användning Grillen är en kol- och brikettgrill som skall användas utomhus. Grillen avser använding för endast grillbara livsmedel. Endast träkol och briketter får användas för uppvärmning. Läs först igenom hela anvisning noggrant innan ni börjar använda grillen. Grillen är endast avsedd för privat bruk. Icke avsedd användning Annan än avsedd användning är inte tillåten. p. 27

• Använd inte grillen i uppvärmningssyften.

• Använd inte andra ämnen än träkol eller briketter som är avsedda för grillning.

• Använd inte grillen till uppvärmning av andra ämnen och material än grillbara livsmedel. Garantianspråk och garanti Din Landmann-grill har i tekniskt felfritt tillstånd lämnat fabriken som en kvalitetsprodukt. Utöver lagliga garantianspråk lämnar Landmann även 5 års kvalitets- och hållbarhetsgaranti för rost och genom- bränning av grillkål och lock. Garantianspråk är uteslutet om grillen inte använts på avsett sätt eller eldats med icke tillåtna brännmedel. Missfärgning, begynnande rost och lätt deformering av delar som direkt utsätts för lågorna påverkar inte funktionen och är därför inte till grund för anspråk. Förvara inköpskvittot för eventuella garantianspråk. Säkerhetsanvisningar Definition av symboler som används i anvisningen För hänvisning till risker och viktiga upplysningar används i denna bruksanvisning följande symboler och signalord:25 Säkerhetsanvisningar Symboler och signalord Hänvisning till ... Risk ... en möjlig risk som kan få svåra person- eller sakskador till följd om inte nämnda åtgärder vidtas. Se upp! ... en möjlig risk som kan få sakskador till följd om inte nämnda åtgärder vidtas. Anvisningar för användning Symbol Hänvisning till ... ... en funktion som kan vara till hjälp eller ett nyttigt tips.

... Risk för förväxling; symbolen pekar på ett tydligt markerat ställe på komponenten. Övriga risker Risk: explosionsliknande smällar Bensin, sprit och liknande är mycket farligt att använda som tändmedel till bränslet (träkol eller briketter avsedda för grillning), då de vid antänd- ning förbränns explosionsartat. Detta gäller särskilt om tändmedel sprutas på varmt bränsle då följden kan bli att lågan slår till- baka in i bränslebehållaren. Om varmt träkol eller briketter släcks med vatten uppstår det explosionsliknande smällar eftersom vattnet förångas explosionsartat Möjliga följder:

• Svåra person- eller sakskador Skyddsåtgärder:

• Använd bara grillen utomhus.

• Använd bränslen (träkol eller briketter avsedda för grillning) endast med tillåtet tändmedel (EN 1860-3).

• Böj dig inte över grillen när du antänder bränslet.

• Släck aldrig brinnande träkol eller briketter med vatten. Risk: kolmonoxidförgiftning Kolmonoxid uppstår genom ofullständig förbrän- ning av kolhaltigt material, som t. ex. träkol eller briketter. Brist på luftcirkulation i slutna utrymmen höjer koncentrationen av den giftiga gasen. Öppna fönster eller dörrar ger inte tillräcklig säkerhet. Då förbränningsgasen i slutna utrymmen inte avleds vid grillning med träkol eller briketter, föreligger risk för allvarliga förgiftningar. Gasen som bildas vid förbränningen breder obemärkt ut sig i rummet. Kolmonoxid är luktfri, färglös och retar inte. Därför utlöser den ingen varningseffekt hos män- niskor. Gasen är lättare än luft och kan genom syreför- trängning lätt ansamlas i omgivningen. Den tas då snabbt och obemärkt upp via lungorna. Möjliga följder:

• Kvävning eller svåra personskador på grund av kolmonoxidförgiftning. Skyddsåtgärder:

• Använd bara grillen utomhus.26 Montering Här kommer några tips så att du kan montera din grill snabbt och framgångsrikt:

• Kontrollera leveransens omfattning och lägg upp de enskilda delarna överskådligt på ett tomt bord (vi förbehåller oss rätten till smärre tekniska för- ändringar).

• Om det trots nogrann kontroll på fabriken skulle fattas något, kan du kontakta vår kundtjänst (se sista sidan). Vi kommer att hjälpa dig omgående.

• För monteringen behöver du bara en skruvmejsel av mellanstorlek och skiftnycklar nr. 8, 10 och 13.

• Använd felfria och väl passande verktyg. Med slitna eller olämpliga verktyg kan du inte dra åt skruvarna tillräckligt hårt, skruvarna kan också skadas så att det inte längre går att skruva i dem.

• Montera alltid alla förbindningselement (skruvar, muttrar osv.) så som visas på bilderna. Skaffa lämp- lig ersättning om något förbindningselement för- svunnit. Endast därigenom kan en säker och stabil konstruktion garanteras.

• Följ ovillkorligen förutbestämda steg i rätt ord- ning!

• Även om du inte är någon erfaren gör-det-självare behöver du i regel inte mer än en timme för mon- teringen. Bilderna över monteringsstegen finns i slutet av denna handledning.

Risk: brännskador och eld Vissa delar på grillen blir väldigt varma vid användning, särskilt grillkålen och locket. Om vindbyar når grillskålen kan det uppstå gnistregn och/eller lågor. Möjliga följder:

• Svåra brännskador vid beröring av heta delar.

• Eldsvåda eller glödbrand om det finns bränn- bara material eller ämnen i närheten av gril- len. Skyddsåtgärder före grillning: Välj uppställningsplatsen så att – det inte finns brännbara material eller ämnen i närheten av grillen eller att sådana kan nå dit. Minsta avstånd till brännbara material eller ämnen är 5 m. Avstånd till svårantändliga material eller ämnen, t. ex. husväggar, minst 1 m. – att grillen står vindskyddat. – att grillen står säkert på en jämn och till- räckligt stor yta. Den får inte flyttas medan den används. Skyddsåtgärder under grillning:

• Lämna aldrig grillen utan uppsikt. Se särskilt till att inte barn eller husdjur kommer i närhe- ten av grillen. Skyddsåtgärder efter grillning:

• Stäng ventilationsöppningarna under grillskå- len så att glöden tillförs mindre syre.

• Sätt på locket på grillkålen så att glöden är övertäckt.

• Öppna ventilationsöppningarna i locket så att värmen kan komma ut.

• Håll grillen under uppsikt tills den är avkyld och rengör den inte förrän då. Obs! Rätta dig efter maximalt tillåten påfyllnings- mängd av träkol eller briketter på grillen (se Tek- niska data). Om du fyller på för mycket kan det skada grillen. Se dessutom till att inte överskrida maximalt tillå- ten vikt på avläggningsbordet (se Tekniska data). Tung belastning kan också skada grillen. Börja använda grillen27 Ta grillen ur drift

• Grilla med förutseende. Lägg bara på så pass mycket bränsle som går åt för tillagningen av din mat.

• När du är klar med tillredningen av din mat eller måste avbryta den för en kort stund: – Stäng ventilationsöppningarna under grillskå- len så att glöden tillförs mindre mängd syre. – Sätt på locket på grillskålen så att glöden är övertäckt. – Öppna ventilationsöppningarna i locket så att värmen kan komma ut. – Lämna inte grillen utan uppsikt så länge bräns- let är varmt. – Häll aldrig vatten på den heta glöden då vatt- net skulle förångas på ett explosionsliknande sätt. – Avfallshantera aldrig varmt bränngods. Låt det i stället ligga i grillen tills det kylts av. Använd bara tillåtet grillgods och tändmedel (som t. ex. Landmann-kompakttändare), aldrig bensin, sprit eller andra substanser som exploderar vid antändning. Som bränsle ska endast träkol eller briketter avsedda för grillning användas. Vi rekommenderar kvalitets- produkter från Landmann.

– att det inte finns brännbara material eller ämnen i närheten av grillen eller att sådana kan komma dit. Minsta avstånd till brännbara material eller ämnen är 5 m. Avstånd till svår- antändliga material eller ämnen, t. ex. husväg- gar, minst 1 m. – att grillen står vindskyddat. – att grillen står säkert på en jämn och tillräck- ligt stor yta. Den får inte flyttas medan den används. – att grillen är fullständigt monterad och inte uppvisar någon märkbar defekt.

2. Lägg upp lite träkol eller några briketter på kol-

3. Tänd en eller två kompakttändare med en tänd-

sticka. Lägg dessa på skiktet av träkol eller briket- ter.

4. Låt kompakttändarna brinna i 2 till 4 minuter. Fyll

därefter grillskålen långsamt med träkol eller bri- ketter avsedda för grillning. Vid användning första gången ska grillen värmas upp utan grillgods men med stängt lock ca 20 minu- ter, så att livsmedelsäker lackering utskiljs (som för alla bakugnar).

5. När kolen eller briketterna är helt täckta av ett

skikt aska ska de fördelas jämnt i grillkålen med ett lämpligt redskap (t. ex. eldgaffel).

6. Sätt nu i det infettade OptiHeat-grillgallret och
