KÄYTTÖOHJE 31341 LANDMANN

Tekniset tiedot.... 38

Toimituksen sisältö 39

Käyttö 39

Määräystenmukainen käyttö 39

Muu kuin määräystenmukainen käyttö 39

Takuuvaatimukset ja takuu 39

Turvallisuusohjeet.... 39

Ohjeiden merkintä....39

Turvallisuusohjeet....40

Ohjeiden merkintä 40

Muut vaaratilanteet....40

Asennus 41

Grillin käyttöön ottaminen 41

Grillin säilyttäminen....42

Puhdistaminen 42

Ympäristön huomioon ottaminen ja grillin hävittäminen.... 42

Tekniset tiedot

Grilli

Laiteluokka EN 1860-1
Paino	31341: noin 10,9 kg / 31342: noin 13,5 kg
Mitat (p x k x l)	31341: noin 658 x 959 x 637 mm / 31342: noin 683 x 1013 x 742 mm
Grillauspinta-ala (P x L)	31341: noin ∅ 460 mm / 31342: noin ∅ 555 mm
Polttoaineen määrä enint. 1,25 kg

Lue ennen kokoamista ja käyttöönottoa!

Näiden ohjeiden noudattamatta jättäminen saattaa haitata laitteen toimintaa tai vahingoittaa laitetta tai aiheuttaa muita esine- tai henkilövahinkoja.

Lue ohjeen vastaava luku ennen kokoamista ja käyttöönottoa. Käy työvaiheet läpi oikeassa järjestyksessä ja noudata turvallisuusohjeita.

Tämä ohje on osa tuotetta. Säilytä se siksi aina tuotteen lähettyvillä ja luovuta se tuotteen mukana seuraavalle käyttäjälle

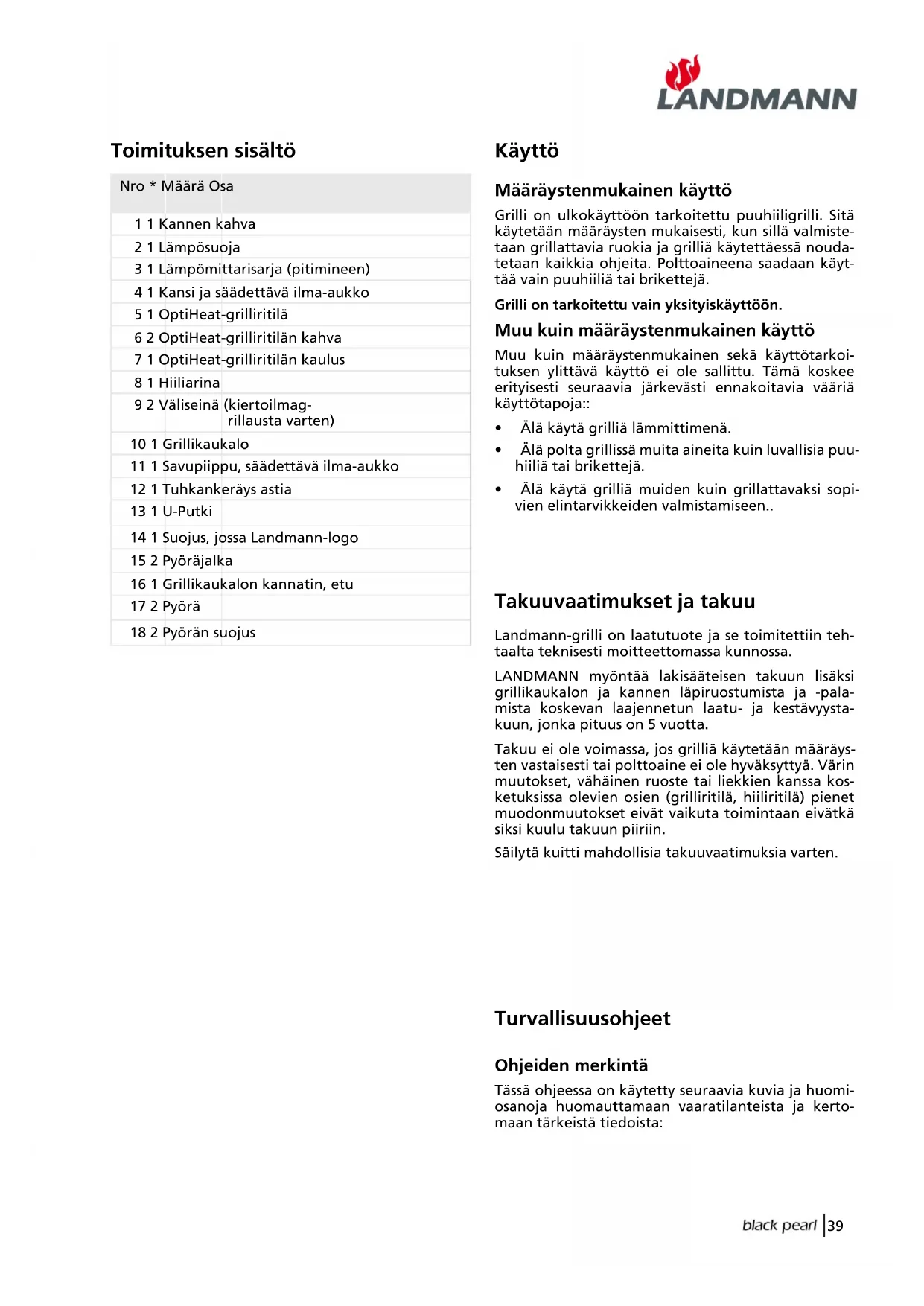

Toimituksen sisältö

Nro * Määrä Osa

1 1 Kannen kahva

2 1 Lämpösuoja

3 1 Lämpömittarisarja (pitimineen)

4 1 Kansi ja säädettävä ilma-aukko

5 1 OptiHeat-grilliritilä

6 2 OptiHeat-grilliritilän kahva

7 1 OptiHeat-grilliritilän kaulus

8 1 Hiiliarina

9 2 Väliseinä (kiertoilmag-rillausta varten)

10 1 Grillikaukalo

11 1 Savupiippu, säädettävä ilma-aukko

12 1 Tuhkankeräys astia

13 1 U-Putki

14 1 Suojus, jossa Landmann-logo

15 2 Pyöräjalka

16 1 Grillikaukalon kannatin, etu

17 2 Pyörä

18 2 Pyörän suojus

Käyttö

Määräystenmukainen käyttö

Grilli on ulkokäyttöön tarkoitettu puuhiiligrilli. Sitä käytetään määräysten mukaisesti, kun sillä valmistetaan grillattavia ruokia ja grilliä käytettäessä noudatetaan kaikkia ohjeita. Polttoaineena saadaan käyttää vain puuhiiliä tai brikettejä.

Grilli on tarkoitettu vain yksityiskäyttöön.

Muu kuin määräystenmukainen käyttö

Muu kuin määräystenmukainen sekä käyttötarkoi-tuksen ylittävä käyttö ei ole sallittu. Tämä koskee erityisesti seuraavia järkevästi ennakoitavia vääriä käyttötapoja::

• Älä käytä grilliä lämmittimenä.
• Älä polta grillissä muita aineita kuin luvallisia puu-hiiliä tai brikettejä.
• Älä käytä grilliä muiden kuin grillattavaksi sopivien elintarvikkeiden valmistamiseen..

Takuuvaatimukset ja takuu

Landmann-grilli on laatutuote ja se toimitettiin tehtaalta teknisesti moitteettomassa kunnossa.

LANDMANN myöntää lakisääteisen takuun lisäksi grillikaukalon ja kannen läpiruostumista ja -palamista koskevan laajennetun laatu- ja kestävyystakuun, jonka pituus on 5 vuotta.

Takuu ei ole voimassa, jos grilliä käytetään määräysten vastaisesti tai polttoaine ei ole hyväksyttyä. Värin muutokset, vähäinen ruoste tai liekkien kanssa kosketuksissa olevien osien (grilliritilä, hiiliritilä) pienet muodonmuutokset eivät vaikuta toimintaan eivätkä siksi kuulu takuun piiriin.

Säilytä kuitti mahdollisia takuuvaatimuksia varten.

Turvallisuusohjeet

Ohjeiden merkintä

Tässä ohjeessa on käytetty seuraavia kuvia ja huomiosanoja huomauttamaan vaaratilanteista ja kertomaan tärkeistä tiedoista:

Turvallisuusohjeet

Ohjeiden merkintä

Tässä ohjeessa on käytetty seuraavia kuvia ja huomiosanoja huomauttamaan vaaratilanteista ja kertomaan tärkeistä tiedoista:

Turvallisuusohjeet

Kuva ja huo-miosana		Ilmoittaa, että...
	Vaara	... olemassa on mahdollinen vaara, joka voi vahingoittaa vakavasti henkilöitä tai esineitä, jollei mainittuja toimenpiteitä suoriteta.
	Huomio	... olemassa on mahdollinen vaara, josta voi seurata esine-vahinkoja, jollei mainittuja toimenpiteitä suoriteta.

Käyttöohjeet

Kuva Ilmoittaa, että ...
	... kyseessä on hyödyllinen toiminto tai vinkki.
	... sekoittumisen vaara; symboli viittaa osan näkyvään kohtaan.

Muut vaaratilanteet

Vaara: räjähdysmäinen hulmahdus

Bensiini, sprii tai vastaavat nesteet ovat erittäin vaarallisia grillin polttoaineen (puuhiili tai bri-ketti) sytyttämis-apuaine, koska ne palavat syty-tettäessä räjähdysmäisesti.

Hulmahduksen vaara on erityisen suuri, kun palavia nesteitä ruiskutetaan tai kaadetaan kuuman polttoaineen päälle, koska liekit saattavat lyödä takaisin nestettä sisältävään säiliöön.

Jos kuumia puuhiiliä tai brikettejä sammutetaan vedellä, vesi höyrystyy räjähdysmäisesti.

Mahdollisia seurauksia:

- Vakava loukkaantuminen tai omaisuusvahinkoja

Suojatoimenpiteet:

- Käytä grilliä vain ulkona ja paikassa, jossa on hyvä ilmanvaihto.

- Käytä polttoaineen (puuhiilien tai brikettien) sytyttämiseen vain hyväksyttyä sytytysainetta (EN 1860-3).

- Älä kumarru grillin päälle sytyttäessäsi polttoainetta.

- Älä käytä vettä puuhiilien tai brikettien sammuttamiseen.

Vaara: häkämyrkytys

Häkää (hiilimonoksidia) syntyy, kuun hiiltä sisäl-tävä aine, esim. puuhiili tai briketit palavat epätäydellisesti.

Sisätilojen puutteellinen ilman kierto lisää myrkyllisen kaasun pitoisuutta. Avatut ikkunat tai ovet eivät takaa turvallisuutta. Kun puuhiiligrilleillä grillataan sisätiloissa, palokaasuja ei johdeta hormien kautta suoraan ulos, mistä seuraa vaikean myrkytyksen vaara, koska häkä leviää huomaamattomasti huoneessa.

Häkä on hajuton, väritön ja ärsyttämätön. Siksi se ei laukaise varoitusvaikutusta ihmisissä.

Mahdollisia seurauksia:

- Kuolema tai vakavia henkilövahinkoja häkämyrkytyksen seurauksena.

Suojatoimenpiteet:

- Käytä grilliä vain ulkona ja paikassa, jossa on hyvä ilmanvaihto.

Vaara: palovammat ja tuli

Grillin jotkut osat, erityisesti grillikaukalon ympäristössä olevat, kuumenevat grillin toimiessa erittäin kuumaksi. Grillikaukaloon pääsevät tuulenpuuskat voivat johtaa kipinöiden lentelyyn tai liekehtimiseen.

Mahdollisia seurauksia:

• Kuumien osien koskettaminen polttaa pahasti.
- Tulipalon vaara, jos grillin lähellä on palavia materiaaleja tai aineita.

Turvatoimenpiteet ennen grillausta:

Valitse sijaintipaikka siten, että

• grillin lähettyvillä ei ole palavia materiaaleja tai aineita ja että niitä ei voi sinne päästä. Vähimmäisetäisyys palaviin materiaaleihin ja aineisiin on vähintään 5 m; etäisyys muihin huonosti syttyviin materiaaleihin ja aineisiin: vähintään 1 m.
  -grilli on tuulensuojassa.
• grilli on tasaisella, riittävän suurella alustalla. Grilliä ei saa siirtää käytön aikana.

Turvatoimenpiteet grillaamisen aikana:

• Käytä grillaushansikkaita.
- Älä koskaan jätä grilliä valvomatta. Varmista erityisesti, että grillin lähettyvillä ei ole lapsia eikä kotieläimiä.

Turvatoimet grillaamisen jälkeen:

• Sulje ilma-aukot grillikaukalon alta, jolloin hiillos saa vähemmän happea.
  • Peitä grilli ja hiillos kannella.
• Avaa kannen ilma-aukot, jotta lämpö pääsisi poistumaan.
• Valvo grilliä, kunnes se on jäähtynyt - puhdista vasta sitten.

Asennus

Tässä muutama ohje, joiden avulla saat grillin helposti ja asianmukaisesti asennettua:

• Tarkasta toimituksen sisältö asettamalla kaikki osat havainnollisesti tyhjälle pöydälle (pidätämme oikeuden pienehköihin teknisiin muutoksiin, kuten pienten osien määrä).
• Jos tehtaalla suoritetusta tarkastuksesta huolimatta jotakin puuttuu, ota yhteyttä asiakaspalveluumme (ks. viimeinen sivu). Autamme mielellämme.
• Tarvitset kokoamista varten keskikokoisen ruuvitaltan sekä 7, 8, 10 ja 13 mm kiintoavaimen.
• Käytä vain kunnollisia ja tehtävään sopivia työkaluja. Kuluneet tai sopimattomat työkalut voivat jättää ruuvit löysälle tai vioittaa ruuveja siten, että ne eivät enää käänny.
• Asenna aina kaikki liitäntäosat (ruuvit, mutterit jne.) kuten edellä olevissa kuvissa on esitetty. Jos liitäntäosa katoaa, hanki tilalle sopiva varaosa. Vain siten laitteenturvallisuus ja sen vankka rakenne on turvattu.
• Toimi ehdottomasti esitetyssä työvaiheiden mukaisessa järjestyksessä!
• Vaikket olisi kokenut asentaja, et tarvitse asentamiseen juurikaan pidempää aikaa kuin tunnin.

Asennuksen vaiheiden kuvat ovat tämä ohjekirjan lopussa.

43

Grillin käyttöön ottaminen

Huomio:

Huomaa suurin sallittu puuhiilien tai brikettien määrä (katso tekniset tiedot). Grilli voi vaurioitua, jos käytät liikaa polttoainetta.

Älä myöskään ylitä säilytystason suurinta sallittua kantavuutta (katso tekniset tiedot). Raskaat kuormat voivat vahingoittaa myös grilliä.

Käytä vain hyväksyttyjä sytytysaineita (esim. Landmann-sytytyspaloa), ei koskaan bensiiniä, alkoholia tai muita sytytettäessä hulmahtavia aineita.

Käyttä polttoaineena vain puuhiiliä tai grillibrikettejä. Suosittelemme Landmannin laatutuotteita.

1. Tarkasta, että ...

-grillin lähettyvillä ei ole palavia materiaaleja tai aineita ja että niitä ei voi sinne päästä. Vähimmäisetäisyys palaviin materiaaleihin ja aineisiin on vähintään 5 m ; etäisyys muihin huonosti syttyviin materiaaleihin ja aineisiin: vähintään 1 m.
- grilli on tuulensuojassa.
-grilli on tasaisella, riittävän suurella alustalla. Grilliä ei saa siirtää käytön aikana.
-grilli on kokonaan asennettu eikä siinä ole havaittavia vikoja.

1. Kaada hieman puuhiiliä tai jokunen briketti hiiliritilälle.
2. Sytytä yksi tai kaksi sytytyspalaa tulitikulla. Aseta ne hiilien tai brikettien päälle.
3. Anna sytytyspalojen palaa 2 - 4 minuuttia. Täytä sitten hiilitila hitaasti puuhiilillä tai briketeillä.

Kun käytät grilliä ensimmäisen kerran, kuumenna sitä noin 20 minuuttia kansi suljettuna, jolloin elintarvikekelpoinen maalaus kovettuu (samoin kuin otettaessa uuni käyttöön).

1. Kun hiilet tai briketit ovat kokonaan tuhkakerroksen peitossa, levitä ne sopivalla metallivälineellä (esim. hiilihangolla) tasaisesti polttoainetilaan.
2. Aseta rasvattu OptiHeat-grilliritilä paikalleen ja grillattava materiaali ritilälle. Suosittelemme uunikintaiden ja muiden lämmöltä suojaavien käsineiden käyttöä.

Grillin säilyttäminen

• Grillaa ennakoivasti. Käytä vain sen verran polttoainetta kuin tarvitset ruokien valmistamiseen.

• Kun ruoat ovat valmiit tai haluat keskeyttää grillaamisen lyhytaikaisesti:

• Sulje ilma-aukot grillikaukalon alta, jolloin hiillos saa vähemmän happea.
  – Peitä grilli ja hiillos kannella.
  -Avaa kannen ilma-aukot, jotta lämpö pääsisi poistumaan.

• Älä jätä kuumaa grilliä vaille silmälläpitoa.

- Älä kaada vettä hiillokselle, koska vesi höyrystyisi räjähdysmäisesti.

- Älä tyhjennä kuumaa polttoainetta. Jätä se grilliin, kunnes se on jäähtynyt.

Puhdistaminen

VAROITUS: Palovamman vaara puhdisa kuumaa grilliä

Käytön aikana grillin osat kuumenevat hyvin kuumiksi. Anna grillin jäähtyä täysin ennen puhdistamista. Käytä suojakäsineitä.

Saat grillistä eniten iloa, kun puhdistat sen heti jokaisen käyttökerran jälkeen – kun kaikki osat ovat jäähtyneet – puhdistusaineella, harjalla ja rievulla. Myöhemmin lian kuivuttua puhdistaminen on huomattavasti vaativampaa.

Ympäristön huomioon ottaminen ja grillin hävittäminen

Noudata siisteyttä käsitellessäsi grilliä ja hävittäessäsi jätteitä.

Hävitä grilli purkamalla se pieniin osiin. Vie metallit ja muovit kierrätykseen.

Noudata paikallisia määräyksiä.

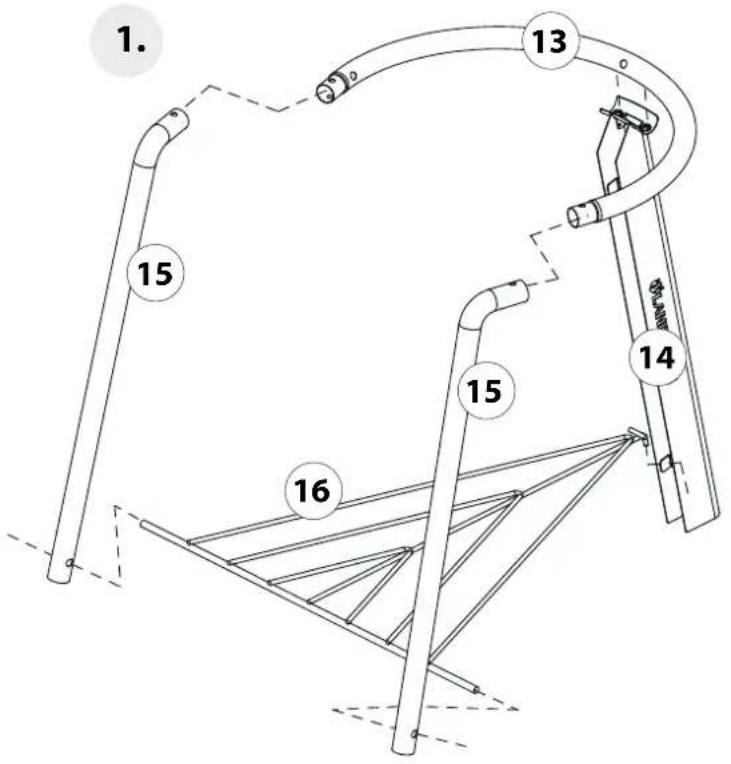

1. 13 15 14 15 16

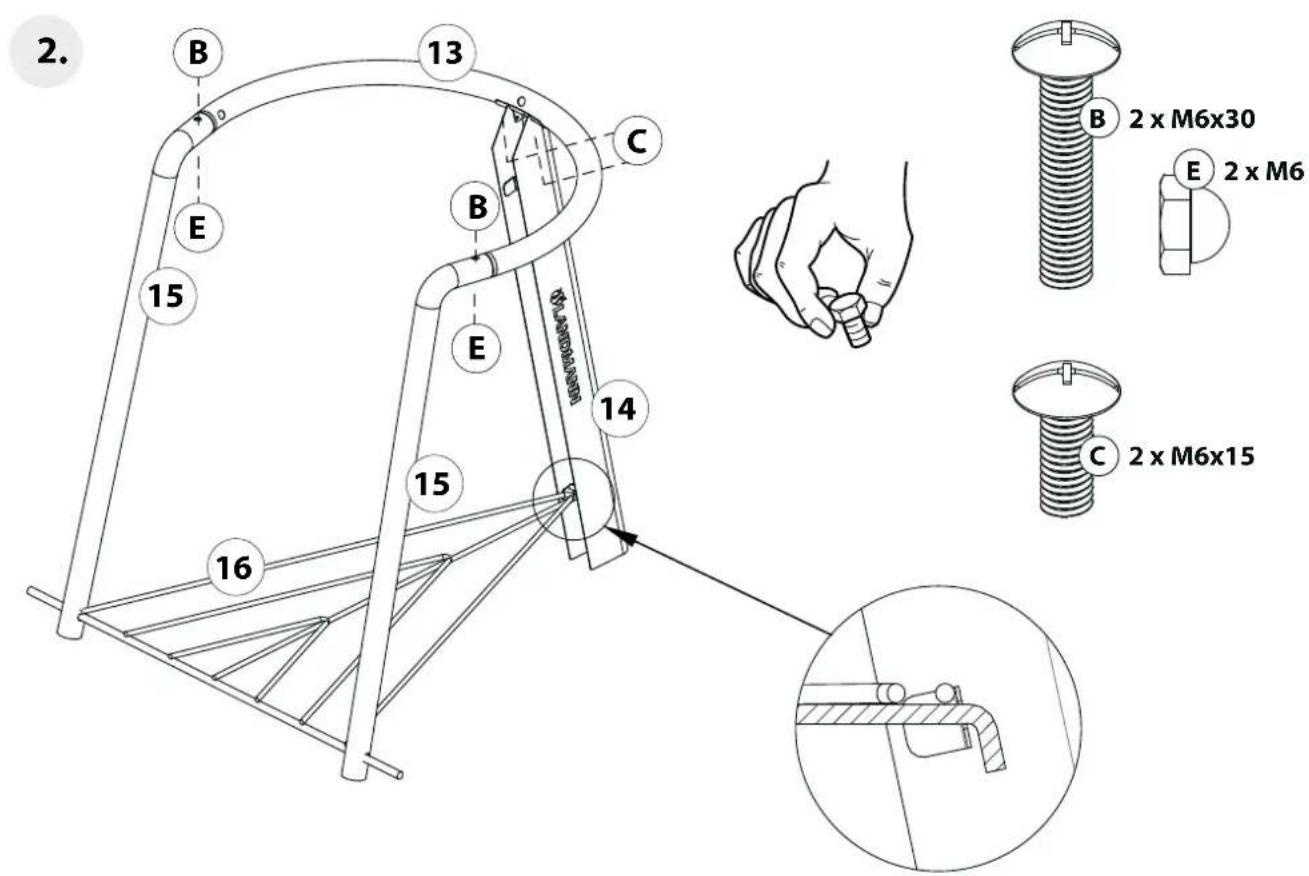

2. B 13 C E B 15 E 14 15 16 B 2 x M6x30 E 2 x M6 C 2 x M6x15
