BRUKSANVISNING KS 9809 SEVERIN

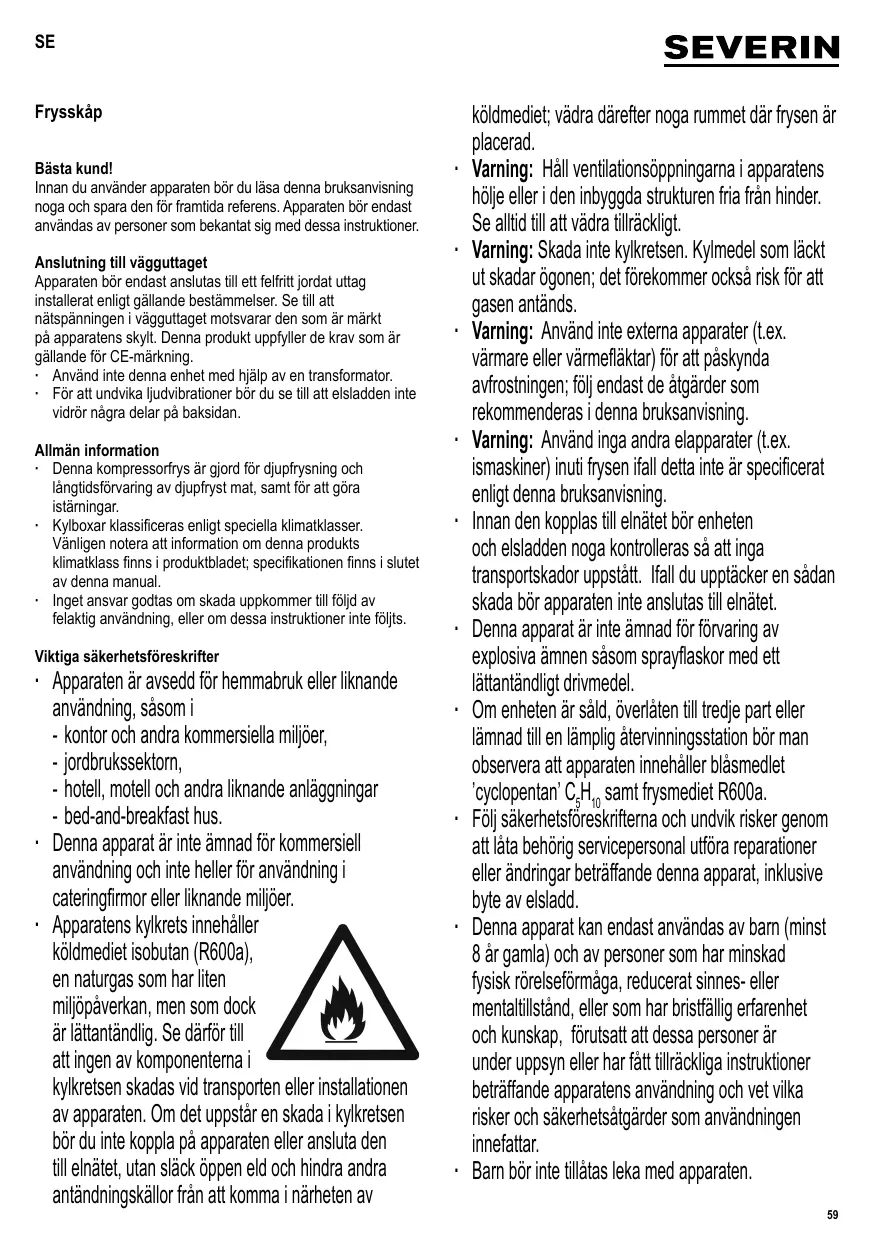

SE Bruksanvisning Frysskåp 59

Innan du använder apparaten bör du läsa denna bruksanvisning noga och spara den för framtida referens. Apparaten bör endast användas av personer som bekantat sig med dessa instruktioner.

Anslutning till vägguttaget

Apparaten bör endast anslutas till ett felfritt jordat uttag installerat enligt gällande bestämmelser. Se till att nätpänningen i vägguttaget motsvarar den som är märkt på apparatens skylt. Denna produkt uppfyller de krav som är gällande för CE-märkning.

• Använd inte denna enhet med hjälp av en transformator.
• För att undvika ljudvibrationer bör du se till att elsladden inte vidrör några delar på baksidan.

Allmän information

• Denna kompressorfrys är gjord för djupfrysning och långtidsförvaring av djupfryst mat, samt för att göra istärningar.
• Kylboxar klassificeras enligt speciella klimatklasser. Vänligen notera att information om denna produkts klimatklass finns i produktbladet; specifikationen finns i slutet av denna manual.
• Inget ansvar godtas om skada uppkommer till följd av felaktig användning, eller om dessa instruktioner inte följts.

Viktiga säkerhetsföreskrifter

• Apparaten är avsedd för hemmabruk eller liknande användning, såsom i
• kontor och andra kommersiella miljöer,
• jordbrukssektorn,
• hotell, motell och andra liknande anläggningar
• bed-and-breakfast hus.
• Denna apparat är inte ämnad för kommersiell användning och inte heller för användning i cateringfirmor eller liknande miljöer.

- Apparatens kylkrets innehåller köldmediet isobutan (R600a), en naturgas som har liten miljöpåverkan, men som dock är lättantändig. Se därför till att ingen av komponenterna i

kylkretsen skadas vid transporten eller installationen av apparaten. Om det uppstår en skada i kylkretsen bör du inte koppla på apparaten eller ansluta den till elnätet, utan släck öppen eld och hindra andra antändningskällor från att komma i närheten av

köldmediet; vädra därefter noga rummet där frysen är placerad.

• Varning: Håll ventilationsöppningarna i apparatens hölje eller i den inbyggda strukturen fria från hinder. Se alltid till att vädra tillräckligt.
• Varning: Skada inte kylkretsen. Kylmedel som läckt ut skadar ögonen; det förekommer också risk för att gasen antänds.
• Varning: Använd inte externa apparater (t.ex. värmare eller värmefläktar) för att påskynda avfrostningen; följ endast de åtgärder som rekommenderas i denna bruksanvisning.
• Varning: Använd inga andra elapparater (t.ex. ismaskiner) inuti frysen ifall detta inte är specificerat enligt denna bruksanvisning.
• Innan den kopplas till elnätet bör enheten och elsladden noga kontrolleras så att inga transportskador uppstått. Ifall du upptäcker en sådan skada bör apparaten inte anslutas till elnätet.
• Denna apparat är inte ämnad för förvaring av explosiva ämnen såsom sprayflaskor med ett lättantändligt drivmedel.
• Om enheten är såld, överlåten till tredje part eller lämnad till en lämplig återvinningsstation bör man observera att apparaten innehåller blåsmedlet 'cyclopentan' C 5 H 10 samt frysmediet R600a.
• Följ säkerhetsföreskrifterna och undvik risker genom att låta behörig servicepersonal utföra reparationer eller ändringar beträffande denna apparat, inklusive byte av elsladd.
• Denna apparat kan endast användas av barn (minst 8 år gamla) och av personer som har minskad fysisk rörelseförmåga, reducerat sinnes- eller mentaltillstånd, eller som har bristfällig erfarenhet och kunskap, förutsatt att dessa personer är under uppsyn eller har fått tillräckliga instruktioner beträffande apparatens användning och vet vilka risker och säkerhetsåtgärder som användningen innefattar.

• Barn bör inte tillåtas leka med apparaten.

• Barn bör inte tillåtas rengöra eller underhålla apparaten utan övervakning.

• För alldaglig rengöring rekommenderar vi att varmt vatten och ett milt rengöringsmedel används. Alla tillbehör bör tvättas separat i tvålvatten. Tvätta dem inte i diskmaskinen!
• För att undvika risken för personlig skada eller skador på frysen, bör frysen endast transporteras i dess originalemballage. För uppackning och installation krävs 2 personer.
• Varning: Håll barn på avständ från apparatens förpackningsmaterial eftersom fara eventuellt kan uppstå. Det finns t.ex. risk för kvävning.
• Isen som du avlägsnar ur enheten vid avfrostningen lämpar sig inte för mänsklig konsumtion.
• Kontrollera regelbundet att elsladden inte blivit skadad. Om sladden har skadats får apparaten inte längre användas.
• På grund av brandrisken bör du inte placera termoelektriska apparater ovanpå frysen. Placera inte behållare innehållande vätska ovanpå enheten. Härigenom undviker du eventuellt läckage eller att läckande vätska skadar den elektriska isoleringen.
• Denna enhet är endast ämnad för förvaring av livsmedel.
• Ämnen som innehåller alkohol bör bevaras i väl tillslutna behållare och placeras i upprätt position.
• Förvara inte glasflaskor innehållande kolsyrade eller andra frysbara vätskor i frysen: sådana flaskor kan spricka under frysprocessen.
• Undvik risken för matförgiftning genom att inte äta mat som förvarats för länge. Upptinad mat får inte frysas på nytt.
• Luta dig inte mot eller lägg oskälig vikt på hyllorna, förvaringsbackarna, dörren etc.
• Skydda alltid frysens insida från öppen eld och andra antändningskällor.
• Dra alltid stickproppen ur vägguttaget
• om apparaten skulle uppvisa fel och,
• före avfrostning, samt
• före rengöring.
• innan service eller reparation påbörjas.
• Tag stickproppen ur vägguttaget genom att dra i stickproppen, aldrig i sladden.
• Om inte enheten används under en lång tid rekommenderar vi att dörren hålls öppen.
• Vi förbehåller oss rätten att introducera tekniska modifikationer.

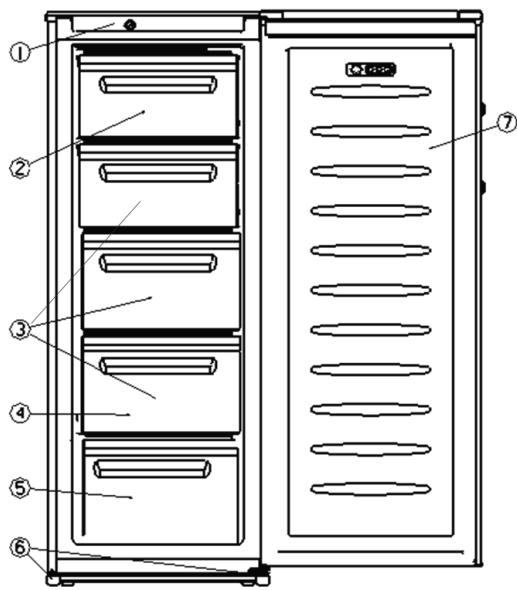

Beskrivning

1. Temperaturkontroll
2. Lucka med gångjärn
3. Utdragbar fryslåda
4. Istärningsbricka (inuti lådan)
5. Nedersta fryslådan
6. Justerbara fötter
7. Dörr

Innan första användningen

Kontrollera att följande tillbehör medföljer apparaten:

1 dörrhandtag
2 skruvar
2 skruvlock
1 skydd för gångjärnsöppningen
1 istärningsbricka

• Tag bort allt yttre och inre packningsmaterial inklusive tejp och eventuella transport- och skyddstillbehör.
• Då du installerar dörrhandtaget bör du först ta bort de två skyddslocken. Fäst därefter handtaget med de två skruvarna och sätt slutligen skruvlocken på plats.

• För att få apparaten på sin plats rekommenderar vi att du lutar enheten något bakåt. På detta sätt kan du använda transporthjulen för att flytta den till den avsedda platsen.
• Innan du ansluter apparaten till elnätet bör du noga kontrollera att den inte fått några transportskador; detta inkluderar elsladden.
• Rengör apparaten enligt instruktionerna i avsnittet Avfrostning och rengöring nedan.
• När enheten har ställts på plats bör du vänta ca 30 minuter innan du ansluter den till eluttaget.
• Om enheten har lutat mer än 30° vid transporten bör den stå upprätt i minst 4 timmar innan den ansluts till eluttaget.
• När enheten kopplas på för första gången kan en svag lukt uppstå. Den försvinner dock när kylningsprocessen börjar.

Installation

• Apparaten bör placeras i ett välventilerat, torrt rum.
• Den bör användas i en omgivning där luftfuktigheten inte överskrider 70 %.
• Produktens specifikation i slutet av denna manual innehåller uppgifter om de omgivningstemperaturer som är lämpliga för denna produkt.
• Använd inte apparaten utomhus.
• Se till att stickproppen är tillgänglig och kan avlägsnas ur vägguttaget vid behov.

• Enheten bör inte utsättas för direkt solljus och den får inte placeras i närheten av heta källor (värmeelement, spisar etc.). Om detta trots allt inte kan undvikas bör lämplig isolering installeras mellan värmekällan och apparaten.

• Enheten bör inte installeras inuti ett skåp eller direkt nedanför ett hängande väggskåp, hylla eller liknande föremål.

• Om golvet är ojämnt kan du ställa in de justerbara fötterna för att uppnå bästa möjliga stabilitet.

Ventilation

Se till att det finns tillräckligt med utrymme runt apparaten så att luftcirkulationen runtom och bakom den inte hindras (baksida och sida 5 cm, ovansida 10 cm.)

Omhängbar dörr

Vid behov kan dörren hängas om, dvs från att öppnas åt höger (ursprungsriktningen) till att öppnas åt vänster.

Varning: Se till att dra enhetens stickpropp ur eluttaget innan service eller reparation påbörjas.

Innan du hänger om dörren bör du placera enheten på sidan och se till att den ligger på en mjuk, jämn yta som inte kan skada enheten.

1. Tag bort skruvlocken.

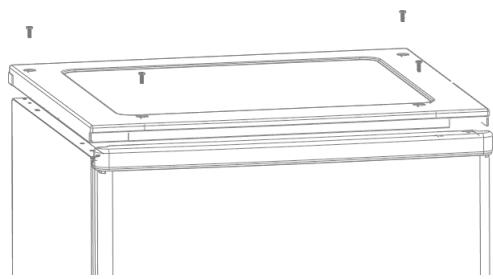

1. Tag bort skruvarna och lyft av det övre locket.

1. Tag bort den lilla panelen från det övre lockets framsida.

1. Sätt den lilla panelen på lockets andra sida.

1. Tag bort det övre gångjärnet genom att lossa de 3 skruvarna. Tag bort dörren och placera också den på en mjuk och jämn yta för att skydda den från rispor.

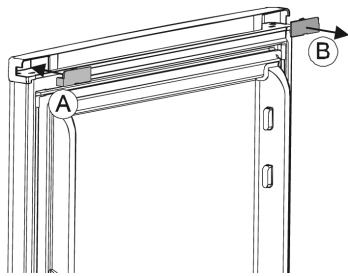

1. Tag bort gångjärnsskyddet B från dörrens insida och installera det medföljande gångjärnsskyddet A i gångjärnsöppningen på dörrens andra sida.

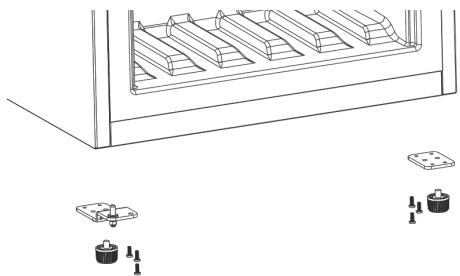

1. Tag bort de justerbara fötterna, det lägre gångjärnets skruvar och fotmonteringen.

1. Tag bort det lägre gångjärnet. Skruva loss gångjärnstappen och sätt den i gångjärnets andra öppning. Sätt därefter det lägre gångjärnet och fotmonteringen på deras respektive motsatta sidor. Montera de två justerbara fötterna på plats. Placera dörren på den lägre gångjärnstappen.

1. Tag bort skruvarna på den övre vänstra sidan av enheten och sätt dem på den övre högra sidan. Vrid det övre gångjärnet 180°. Skruva loss gångjärnstappen och sätt den i gångjärnets andra öppning. Montera gångjärnstappen i motsvarande hål i dörren och skruva åt skruvarna för att fästa övre gångjärnet till höljet. Sätt tillbaka det övre locket och fäst det genom att skruva åt skruvarna. Sätt slutligen skruvlocken på plats.

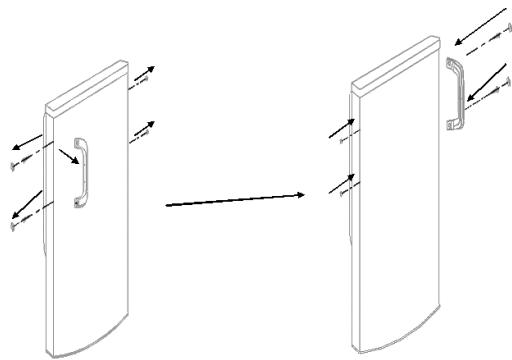

1. Ändra nu dörrhandtagets position: Tag bort skruvlocken, skruvarna och därefter handtaget. Tag bort skruvlocken på andra sidan dörren och sätt handtaget i den nya positionen. Montera skruvarnas skyddslock på andra sidan.

1. Sätt enheten tillbaka i den avsedda positionen och vänta ca två timmar innan du ansluter den till elnätet.

Temperaturkontroll

Enheten aktiveras då du ansluter den till elnätet.

Temperaturen i frysen kan justeras med hjälp av temperaturkontrollen. Vi rekommenderar att du till att börja med ställer in temperaturkontrollen på position Normal. Efter en tid bör du kontrollera temperaturen med en termometer och ställa om temperaturen vid behov. Om du vrider temperaturkontrollen medsols kommer temperaturen att sjunka, medan den ökar om du vrider kontrollen motsols.

Efter ett strömavbrott eller om frysskåpet avsiktligt har stängts av, kan det ta 3 till 5 minuter innan det går igång igen.

Frysenhetens dörr

För att vara säker på att den frysta maten inte tinar upp i förtid, bör frysenhetens dörr alltid hållas stängd. Detta hindrar också att onödig is och frost bildas. Se därför alltid till att du bara håller dörren öppen en kort stund då du lägger in eller tar livsmedel ur frysen.

Infrysning och förvaring av mat

• Temperaturerna inuti frysenheten beror huvudsakligen på omgivningens temperatur, inställningen av temperaturkontrollen samt mängden livsmedel som förvaras i enheten.
• Frysen är gjord för djupfrysning och långtidsförvaring av djupfryst mat, samt för att göra istärningar.
• För att utnyttja frysskåpets maximala kapacitet kan lädorna tas bort. (Vänligen notera att den översta lådan inte är uttagbar.)
• Se till att matens näringsinnehåll såsom vitaminer bibehålls genom att frysa in färsk mat så snabbt som möjligt. Placera

den tillagade maten i frysen utspridd på en eller två rader.

• Undvik kontakt med mat som redan är infryst.
• Varning: Frys inte in mer än den maximala kapaciteten under en och samma dag. Produktinformationen i slutet av denna manual innehåller information om den maximala fryskapaciteten per dag.
• Accelerera infrysningsprocessen genom att vrida temperaturkontrollen till dess maximala nivå. Efter 24 timmar och då maten är ordentligt infryst kan temperaturkontrollen ställas tillbaka till sin ursprungliga inställning.

Varning:

- För att säkerställa tillräcklig mängd kall luft bör det finnas ett avständ på minst 2,5 cm mellan förångningsmonteringen och brickan som innehåller maten som skall frysas.

3 cm MIN

• Du kan förkorta infrysningstiden genom att dela maten i mindre portioner.
• Lämpliga förpackningsmaterial för fryst mat är genomskinlig (dvs icke färgad) plastfilm, fryspåsar av plast samt aluminiumfolie. Du bör lufta förvaringsmaterialen före användning och kontrollera deras lufttäthet innan maten fryses. Vi rekommenderar varmt att du märker varje produkt i frysen med all relevant information, såsom typ av mat, frysdatum och bäst före datum.
• Frys inte in kolsyrade drycker, varm mat eller vätskor i flaska.

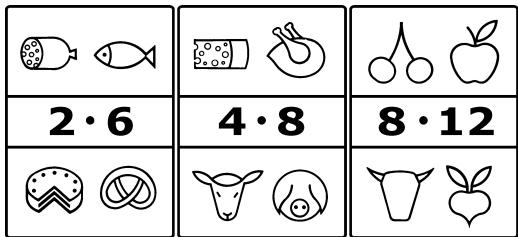

Bäst före datum för frysta matprodukter finns specificerade (i månader) i tabellen nedan. Överskrid inte dessa förvaringstider. Observera alltid informationen som ges av respektive produkts tillverkare.

2·6 4·8 8·12

• Om enheten inte är påkopplad under en längre period (t ex under ett elavbrott) bör du hålla dörren stängd; detta gör att den lägsta möjliga temperaturen bibehålls i skåpet. Du kan räkna med en säker lagringstid på maximalt 12 timmar i detta fall.
• Notera att normal lagringstid förkortas när temperaturen i skåpet stiger.

Så gör du istärningar

En särskild istärningsbricka för tillverkning av istärningar medföljer apparaten. Fyll brickan till 3/4 med dricksvatten och placera den inuti frysfacket. Istärningarna lossnar lättare från brickan om den lämnas i rumstemperatur i 5 minuter.

Avfrostning och rengöring

Efter en viss tids användning och beroende på ett flertal faktorer (t.ex. hur ofta dörren har öppnats), kommer ett isskikt att bildas på förångarna som finns nedanför lådorna och på lådornas framsida. När isskiktet är ca 3 till 5 mm tjockt bör frysen avfrostas.

Isbildningen ökar apparatens elförbrukning.

• Då du avfrostar enheten bör du ta stickproppen ur vägguttaget.
• Tag all mat ur facket och förvara den på en sval plats, t.ex. med kylklampar i en behållare av plast. Notera att även en liten höjning av temperaturen resulterar i att förvaringstiden för livsmedlen förkortas och att livsmedlen borde konsumeras så snart som möjligt.
• För att påskynda avfrostningen kan du ställa in ett eller flera kärl innehållande hett (dock ej kokhett) vatten i frysen och stänga dörren.

• Häll inte vatten över eller in i enheten.

• Varning: använd inga externa apparater eller andra sätt (t.ex. värmare eller värmefläktar) för att accelerera avfrostningen.

• För alldaglig rengöring rekommenderar vi att varmt vatten och ett milt rengöringsmedel används. Alla tillbehör bör tvättas separat i tvålvatten. Tvätta dem inte i diskmaskinen!
• Använd inte slipande eller starka rengöringsmedel. Rengöringsmedel som innehåller alkohol bör heller inte användas.
• Efter rengöring torkar du alla ytor med rent vatten och därefter torkas de torra. När du sätter in stickproppen i eluttaget bör du försäkra dig om att dina händer är torra.
• Vrid temperaturkontrollen till dess maximala inställning. Efter 24 timmar kan temperaturkontrollen vridas tillbaka till dess ursprungliga position.
• Var försiktig så att märkskylten inuti frysskåpet inte lossnar eller skadas under rengöringen.
• För att spara energi bör kondensorn och kompressorn (på baksidan) rengöras noga minst två gånger per år med en borste eller dammsugare.

Tips för energibesparing

• Apparaten bör placeras i ett välventilerat, torrt rum.
• Frysen bör inte utsättas för direkt solljus och den får inte placeras i närheten av heta källor (värmeelement, spisar etc.). Om detta trots allt inte kan undvikas bör lämplig isolering installeras mellan värmekällan och apparaten.
• Täck inte ventilationsöppningarna och gallren och se till att luften kan cirkulera bakom apparaten.
• Kompressorn (på baksidan) bör rengöras regelbundet. Uppsamlat damm kan öka energiätgången.
• Varm mat bör svalna innan du sätter den i frysskåpet.
• Undvik ökad isbildning genom att inte lämna frysdörren öppen onödigt länge då du sätter in eller tar ut mat.
• Om du avfrostar frysskåpet ofta sparar du energi. Detaljerad information om hur du rengör apparaten finns i avsnittet Avfrostning och rengöring.
• Ställ inte in frysskåpet på en alltför låg temperatur i onödan. Detaljerad information om temperaturinställningar finns i avsnittet Temperaturkontroll.

Problemlösning

Ett typiskt ljud kan höras när apparaten är påkopplad. Detta ljud är:

• orsakat av elmotorn i kompressorutrustningen; när kompressorn startas upp är ljudnivån något högre under en kort tid.
• orsakat av köldmediet som cirkulerar i systemet.

ok Blubb ... Blubb ... Brrr ... Brrr ...

I följande tabell finns möjliga funktionsstörningar, deras troliga orsaker och lösningar. Om det skulle uppstå användningsproblem bör du först kontrollera om en lösning finns i denna tabell. Om problemet kvarstår bör du dra stickproppen ur vägguttaget och kontakta vår kundserviceavdelning.

Problem	Möjlig orsak och lösning
Apparaten fungerar inte.	Det är strömavbrottHuvudsäkringen har brunnit.Temperaturkontrollen är i läge ‘0’.Eluttagets säkring (om sådan finns) har brunnit. Detta kan kontrolleras genom att ansluta en annan elapparat till uttaget och kontrollera dess funktion.
Temperaturen inuti frysskåpet är inte tillräckligt låg.	Skåpet är överfyllt.Dörren eller luckan är inte ordentligt stängd.Det finns för mycket damm på kondensatorn.Otillräcklig ventilation: enheten står för nära väggen eller något annan föremål.Temperaturinställningen är alltför låg.
Det normala driftljudet ändrar eller blir högre.	Kontrollera ställningen så att den är korrekt (ojämnt golv).Påverkas något närliggande föremål av att frysenheten är igång i dess närhet (t.ex. börjat vibrera?)Finns det föremål ovanpå enheten som vibrerar?

Transport

Undvik skador på enheten under transporten genom att se till att alla tillbehör och delar inuti och runt apparaten är ordentligt fastsatta.

Enheten bör endast transporteras i dess vertikala position; luta den inte mera än 30°.

När enheten har placerats på sin nya plats bör du vänta ca 30 minuter innan du ansluter den till eluttaget.

Om enheten har lutats mer än 30° under transporten bör du låta den stå i upprätt position minst 4 timmar innan du ansluter den till eluttaget.

Bortskaffning

Denna apparat har tillverkats av återvinningsbart material. Efter att du har dragit stickproppen ur vägguttaget bör kylskåpet göras obrukbar genom att du klipper av elsladden innan du lämnar apparaten

vid den lokala återvinningsstationen. Köldmediet och det kemiska ämnet i isoleringsskummet bör tas om hand vid en återvinningsstation som kan hantera kasserade kylmöbler. Var särskilt noggrann med att inte skada kylsystemet innan apparaten lämnas för återvinning.

Garanti i Sverige och Finland

För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specificerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Denna garanti inverkar inte på dina lagstadgade rättigheter eller dina lagenliga rättigheter enligt den nationella konsumentskyddslagstiftningen. Ifall apparaten används felaktigt, eller värdslöst, ansvarar den som använder apparaten för eventuella material- och personskador.

Tillverkas för: Severin Elektrogeräte GmbH, Tyskland.

Information som krävs vid kontakt med kundservice

Om reparation skulle bli nödvändig ber vi dig ta kontakt med vår kundservice. Beskriv felet detaljerat och uppge produktnummer KS ... på apparatens märkskylt (se bilden).

Denna information gör det lättare för oss att betjäna dig effektivt.

Vänligen kontakta vår kundtjänstavdelning vid eventuella driftstörningar eller andra problem. Adressen finns i bilagan till denna bruksanvisning.

Produktens data

Art. no.	KS 9809
Produktkategori	Frysskåp
Energieffektivitetsklass	A+
Energiförbrukning i kWh/år	217
Den faktiska elförbrukningen beror på hur apparaten används och hur den är placerad
Brukbar kylskåpskapacitet (liter)	--
Brukbar kapacitet * * * * - Frysenhet (liter)	160
Frostfri: kylskåp/frys	-- / nej
Kylhållningstid vid funktionsstörning, h	15
Fryskapacitet, kg/24h	12
Klimatklass	N,ST
Omgivningens temperatur, °C	16-38°C
Ljudnivå	43 dB(a)
Dimensioner (h x b x d) i mm	1440 x 551 x 554
Vikt, kg	45,5
Elektriska specifikationer	Se märkskylt
