BRUKSANVISNING ERN16510 ELECTROLUX

Det renner vann ned i bunnen.

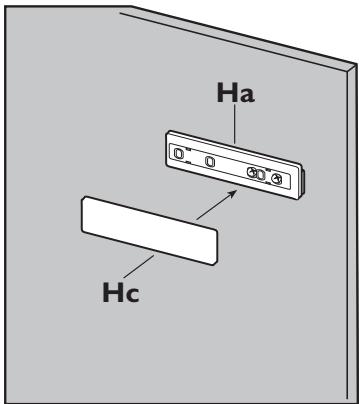

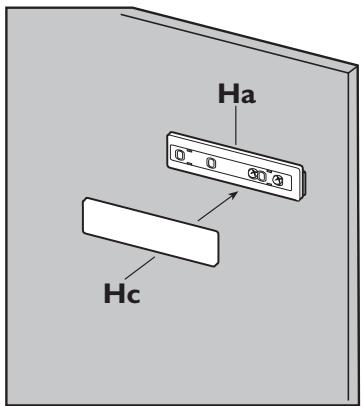

9. Skyv delen (Hc) inn på delen (Ha).

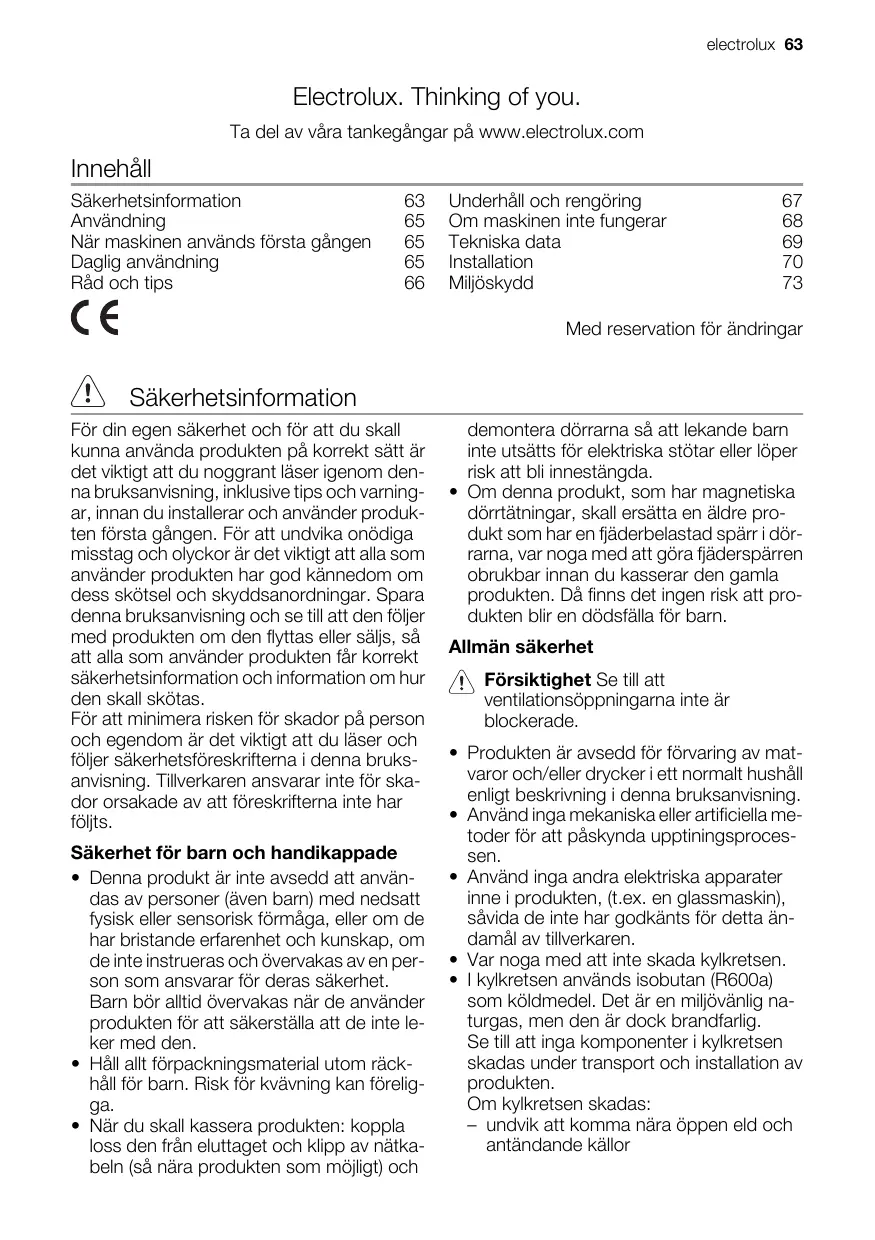

Innehåll Säkerhetsinformation Användning När maskinen används första gången Daglig användning Råd och tips

Underhåll och rengöring Om maskinen inte fungerar Tekniska data Installation Miljöskydd

Med reservation för ändringar

Säkerhetsinformation För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts. Säkerhet för barn och handikappade • Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den. • Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga. • När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och

demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda. • Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn. Allmän säkerhet Försiktighet Se till att ventilationsöppningarna inte är blockerade. • Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning. • Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen. • Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren. • Var noga med att inte skada kylkretsen. • I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: – undvik att komma nära öppen eld och antändande källor

– ventilera noga rummet där produkten står • Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar. Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad servicetekniker eller annan kvalificerad servicepersonal. 1. Nätkabeln får inte förlängas. 2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand. 3. Se till att stickkontakten är åtkomlig när produkten har installerats. 4. Drag inte i nätkabeln. 5. Sätt inte i stickkontakten om eluttaget sitter löst. Det finns risk för elektriska stötar eller brand. 6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats 16) den inre belysningen. • Denna produkt är tung. Var försiktig när den flyttas. • Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta/fuktiga händer eftersom detta kan leda till hudsår eller frost/ frysskador. • Se till att produkten inte exponeras för direkt solljus under långa perioder. Daglig användning • Ställ inte heta kärl på produktens plastdelar. • Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera. • Följ rekommendationerna om förvaring från produktens tillverkare noga. Se relevanta anvisningar. Skötsel och rengöring • Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll. • Rengör inte produkten med metallföremål. • Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen samlas vatten på produktens botten. 16) Om det finns lampglas över 17) Om produkten har en vattenanslutning

Installation Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt. • Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet. • Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn. • Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen. • När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor). • Produkten får inte placeras nära värmeelement eller spisar. • Säkerställ att elkontakten är åtkomlig efter installation av produkten. • Produkten får endast anslutas till ett dricksvattenssystem. 17) Service • Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person. • Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan återvinnas.

Miljöskydd Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga

Användning Sätta på produkten Sätt i stickkontakten i eluttaget. Vrid temperaturreglaget medurs till en medelhög inställning. Stänga av produkten För att stänga av produkten, vrid temperaturreglaget till "O"-läget. Temperaturreglering Temperaturen regleras automatiskt. Gör på följande sätt för att reglera produkten: • vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer. • vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer. En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på: • rumstemperaturen • hur ofta dörren öppnas • mängden matvaror som förvaras • produktens placering. Viktigt Om produkten är inställd på en låg temperatur, och omgivningstemperatuen är hög eller produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost bildas på den bakre väggen. I detta fall måste temperaturreglaget ställas in på en högre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

När maskinen används första gången Invändig rengöring Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

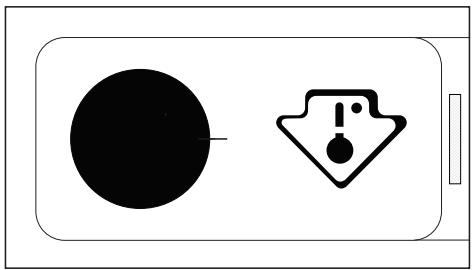

Daglig användning Viktigt Detta kylskåp säljs i Frankrike. Enligt gällande bestämmelser i detta land måste kylskåpet förses med en speciell anordning (se bild) som placeras i det nedre facket för att indikera den kallaste zonen i kylskåpet.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

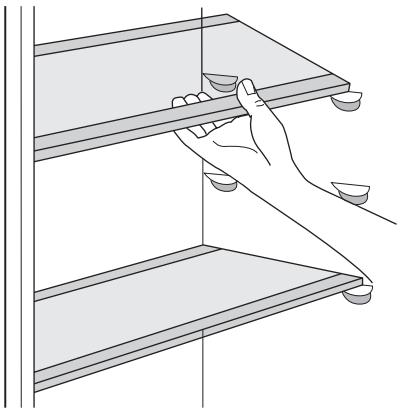

Flyttbara hyllor Väggarna i kylskåpet är försedda med ett antal löpskenor så att hyllorna kan placeras enligt användarens önskemål. Viktigt Flytta inte glashyllan ovanför grönsakslådan eller flaskhyllan, detta för att säkerställa korrekt luftcirkulation.

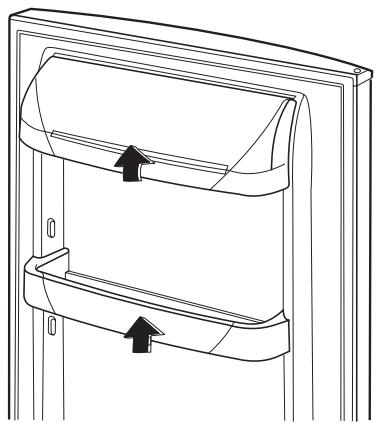

Placering av dörrhyllorna För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer. Justera hyllorna på följande sätt: dra försiktigt hyllan i pilens riktning tills hyllan kommer fri och placera den sedan i önskad position.

Råd och tips Normala ljud under drift • Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt. • När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt. • Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt. • När kompressorn slås på och av kan ett svagt "klick" höras från temperaturtermostaten. Detta är normalt. Tips om energibesparing • Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt. • Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på

evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen. Tips om kylning av färska livsmedel För att erhålla bästa resultat: • förvara inte varm mat eller avdunstande vätskor i kylskåpet • täck över eller förpacka maten, särskilt om den har en stark smak • placera mat så att luft kan cirkulera fritt omkring den Tips om kylning Praktiska råd: Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn. Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla. Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt.

Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ. Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Underhåll och rengöring Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll. Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker. Regelbunden rengöring Utrustningen måste rengöras med jämna mellanrum: • rengör produkten insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa. • inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts. • skölj och torka noga.

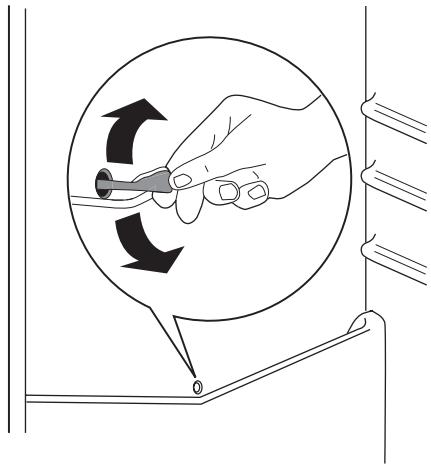

Avfrostning av kylskåpet Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på kylskåpets baksida, där vattnet avdunstar. Det är viktigt att regelbundet rengöra avfrostningsvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt. Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning. Viktigt Var försiktig så att du inte skadar kylsystemet. Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel. Anslut produkten till eluttaget igen efter rengöringen.

Långa uppehåll Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod: • koppla loss produkten från eluttaget • plocka ur alla matvaror • avfrosta 18)och rengör produkten och alla tillbehör • Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Om maskinen inte fungerar Varning Koppla loss kylskåpet från eluttaget innan du utför felsökning. Endast en behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i denna bruksanvisning. Problem Produkten fungerar inte. Belysningen fungerar inte.

Belysningen fungerar inte. Kompressorn arbetar hela tiden.

Viktigt Kylskåpet avger vissa ljud under normal användning (kompressor, cirkulation av köldmedel).

Produkten är avstängd.

Stickkontakten sitter inte ordentligt i eluttaget.

Sätt i stickkontakten ordentligt i eluttaget.

Produkten får ingen ström. Eluttaget är strömlöst.

Anslut en annan elektrisk apparat till eluttaget för att kontrollera. Kontakta en behörig elektriker.

Lampan är i standby-läge.

Stäng och öppna dörren.

Glödlampan är trasig.

Se avsnittet "Byte av glödlampan".

Temperaturen är felinställd.

Ställ in en högre temperatur.

Dörren är inte stängd ordentligt.

Se avsnittet "Stängning av dörren".

Dörren har öppnats för ofta.

Låt inte dörren stå öppen längre tid än nödvändigt.

Matvarornas temperatur är för hög.

Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.

Rumstemperaturen är för hög.

Sänk rumstemperaturen.

Vatten rinner på den bakre väggen i kylskåpet.

Under den automatiska avfrostningen tinar frost på den bakre väggen.

Vatten rinner inne i kylskåpet.

Vattenutloppet är igentäppt.

Rengör vattenutloppet.

Matvaror hindrar vattnet från att rinna till vattenuppsamlaren.

Kontrollera att inga matvaror har kontakt med den bakre väggen.

Vatten rinner på golvet.

Smältvattnet rinner inte genom utloppet till avdunstningsbrickan ovanför kompressorn.

Anslut smältvattenutloppet till avdunstningsbrickan.

Temperaturen i produkten är för låg.

Temperaturen är felinställd.

Ställ in en högre temperatur.

Temperaturen i produkten är för hög.

Temperaturen är felinställd.

Ställ in en lägre temperatur.

Dörren är inte stängd ordentligt.

Se avsnittet "Stängning av dörren".

electrolux 69 Problem

Matvarornas temperatur är för hög.

Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem för förvaring.

Många matvaror har samtidigt lagts in för förvaring.

Lägg in färre matvaror samtidigt för förvaring.

Det cirkulerar ingen kalluft i produkten.

Se till att kalluft kan cirkulera i produkten.

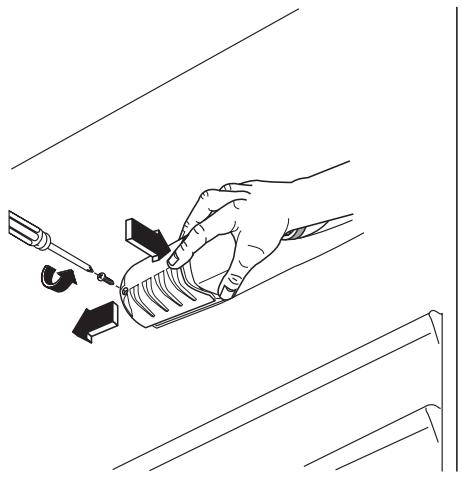

Byte av glödlampan 1. Koppla loss produkten från eluttaget. 2. Lossa skruven från lampglaset. 3. Avlägsna lampglaset (se figur). 4. Byt ut den gamla glödlampan mot en ny lampa med samma effekt (max. effekt anges på lampglaset). 5. Sätt tillbaka lampglaset på plats. 6. Dra fast lampglaset med skruven. 7. Sätt i stickkontakten i eluttaget. 8. Öppna dörren. Kontrollera att belysningen tänds.

Stängning av dörren 1. Rengör dörrtätningarna. 2. Justera dörren vid behov. Se avsnittet "Installation". 3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Tekniska data Inbyggnadsmått Höjd

Den tekniska informationen anges på typskylten som sitter till vänster inne i kylskåpet samt på energietiketten.

Installation För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten. Placering Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten: Klimatklass

Omgivningstemperatur

+16 till +43 °C Elektrisk anslutning Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten. Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning. Omhängning av dörr Frysdörren öppnas åt höger. Om du vill öppna dörren åt vänster, utför följande steg innan du installerar frysen: 1. Lossa och avlägsna den övre sprinten. 2. Avlägsna dörren. 3. Ta bort distanshållaren. 4. Lossa den nedre sprinten med en nyckel.

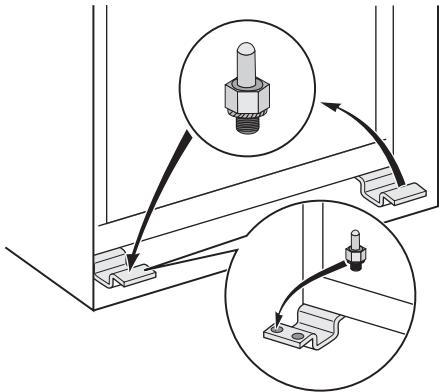

På motsatta sidan: 1. Drag åt den nedre sprinten. 2. Montera plastdistansen. 3. Montera dörren. 4. Drag åt den övre sprinten.

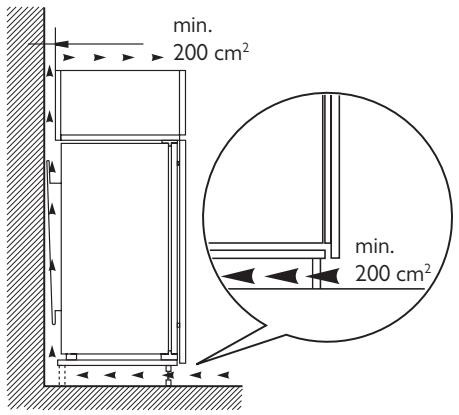

Ventilationskrav Luftflödet bakom produkten måste vara tillräckligt.

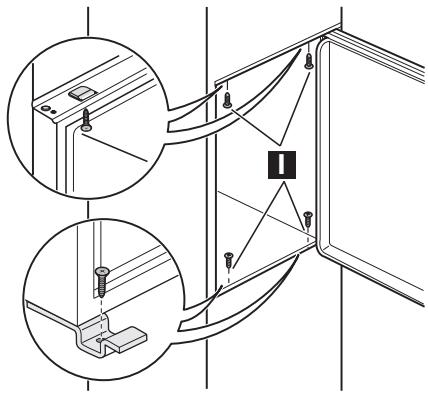

3. Fäst frysen i nischen med 4 skruvar.

Installation av frysen Försiktighet Säkerställ att elkabeln kan röra sig fritt. Utför följande steg: 1. Installera frysen i nischen. Tryck frysen i pilarnas riktning (1) tills den övre täcklisten stoppar mot köksskåpet. Kontrollera att avståndet mellan frysen och köksskåpets framkant är 44 mm. Tryck frysen i pilarnas riktning (2) mot skåpet på motsatta sidan av gångjärnet. Kontrollera att avståndet mellan frysen och köksskåpet är 4 mm.

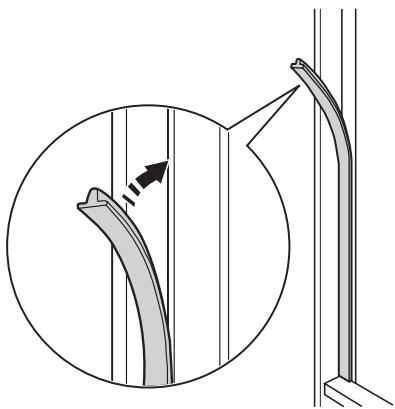

4. Tryck tätningsremsan mellan frysen och angränsande skåp.

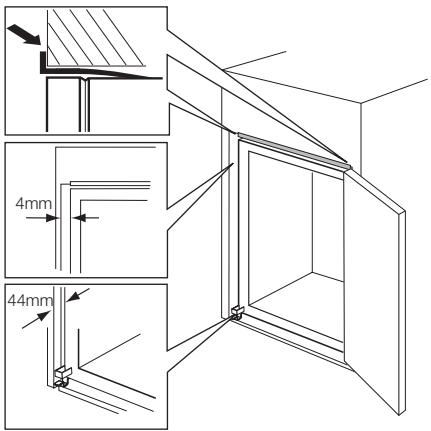

2. Justera frysen i nischen. Det nedre gångjärnet (i påsen med tillbehör) säkerställer att avståndet mellan frysen och köksskåpet är korrekt. Öppna dörren. Sätt det nedre gångjärnet på plats.

5. Tag bort rätt del från gångjärnstäckningen (E). Tag bort delen DX vid högergångjärn, SX i motsatta fallet.

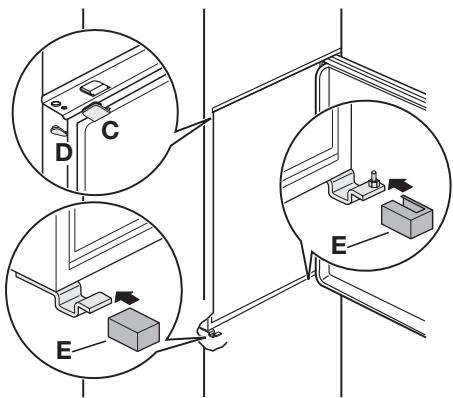

6. Sätt fast täckningarna (C, D) på kanterna och i gångjärnshålen. Montera gångjärnstäckningarna (E) på gångjärnet.

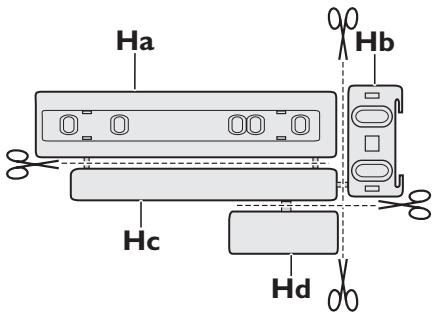

E E 7. Tag isär delarna (Ha), (Hb), (Hc) och (Hd).

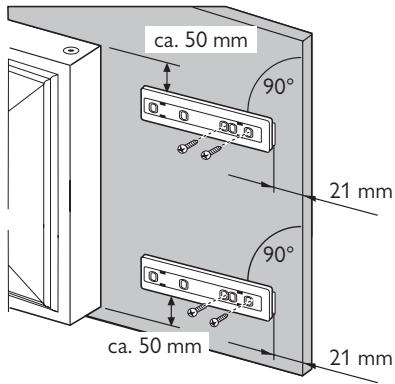

10. Öppna frysdörren och köksskåpsdörren i en vinkel på 90°. Sätt i lilla fyrkanten (Hb) i styrningen (Ha). För ihop frysdörren och köksskåpsdörren och markera hålen.

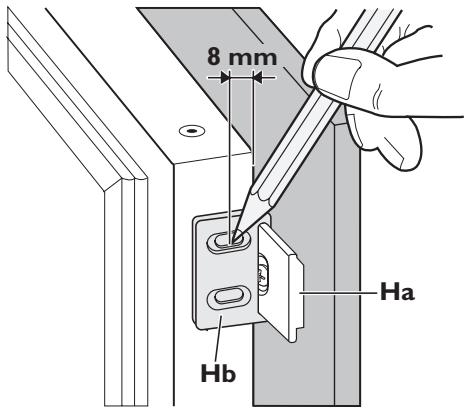

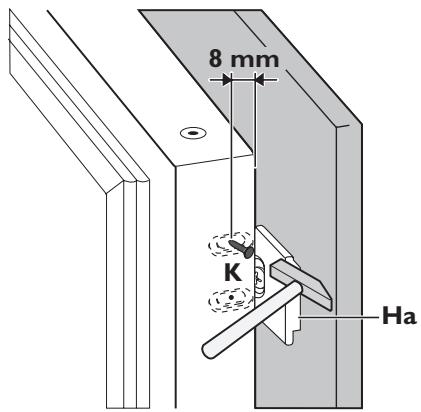

11. Tag bort stöden och markera ett avstånd på 8 mm från dörrens ytterkant där den lilla spiken skall passa in (K).

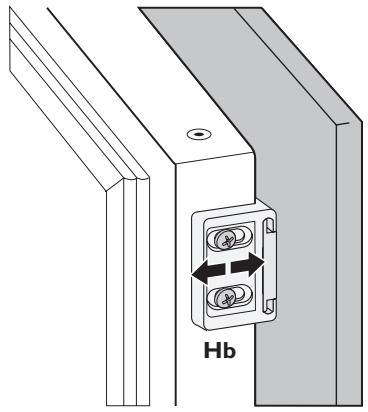

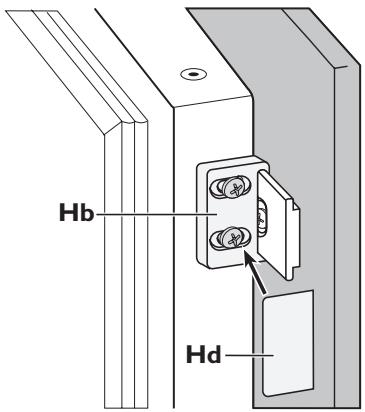

12. Montera den lilla fyrkanten på styrningen igen och säkra den med medföljande skruvar. Rikta in frysdörren och köksskåpsdörren mot varandra genom att justera del Hb.

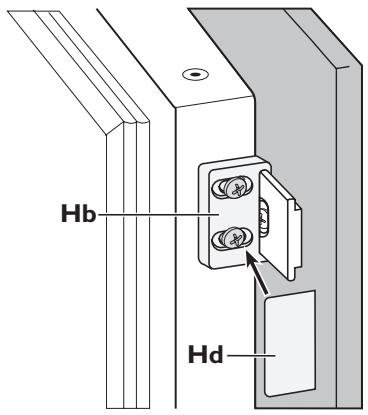

Hd Kontrollera slutligen att: • Alla skruvar är åtdragna. • Den magnetiska tätningslisten sitter fast tätt mot köksskåpet. Viktigt Om omgivningstemperaturen är låg (till exempel på vintern), minskar tätningens storlek. Tätningens storlek ökar när omgivningstemperaturen ökar.

Miljöskydd Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt

negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
