BRUKSANVISNING ERN16510 ELECTROLUX

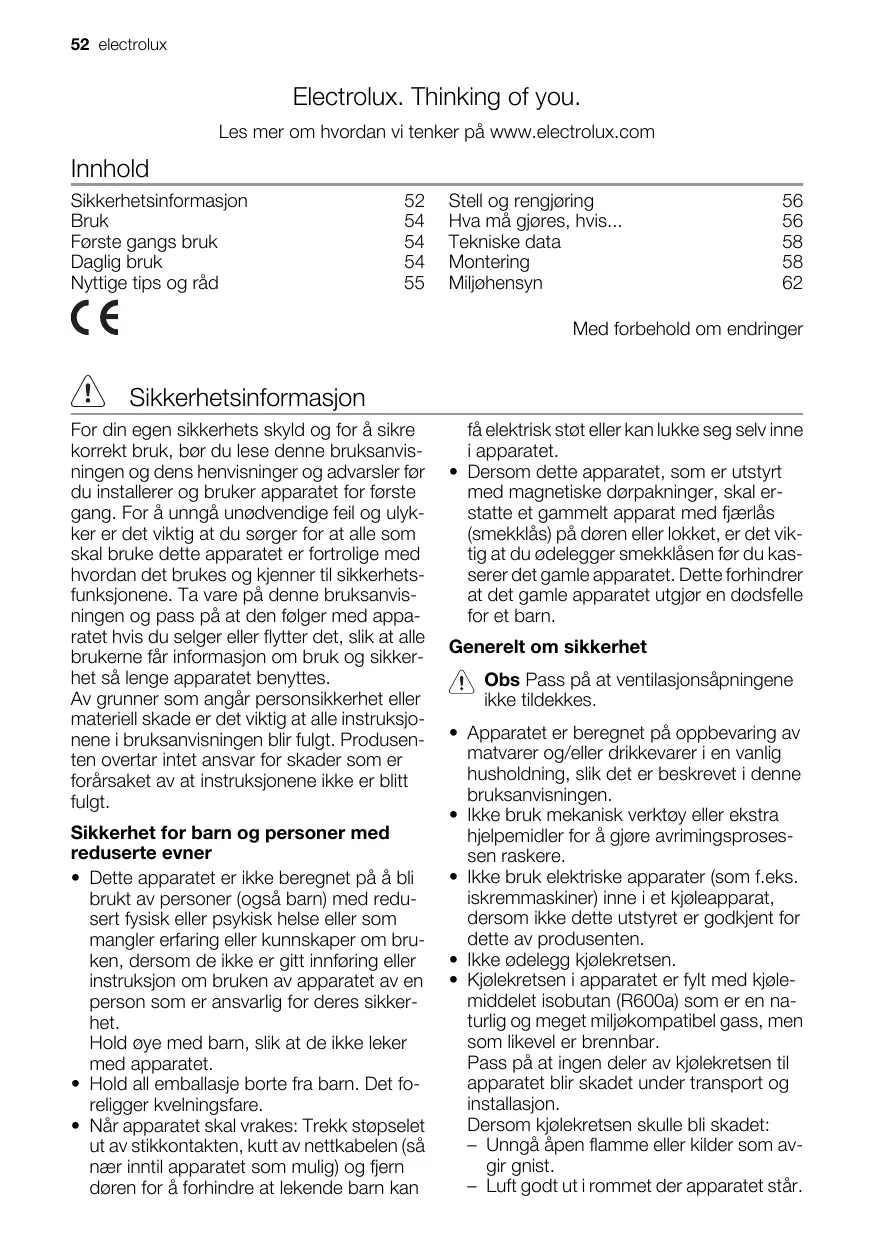

Sikkerhetsinformasjon	52	Stell og rengjøring	56
Bruk	54	Hva må gjøres, hvis...	56
Første gangs bruk	54	Tekniske data	58
Daglig bruk	54	Montering	58
Nyttige tips og råd	55	Miljøhensyn	62

Med forbehold om endringer

Sikkerhetsinformasjon

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

- Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.

Hold øye med barn, slik at de ikke leker med apparatet.

- Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

- Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan

få elektrisk støt eller kan lukke seg selv inne i apparatet.

- Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

Obs Pass på at ventilasjonsåpningene ikke tildekkes.

- Apparatet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik det er beskrevet i denne bruksanvisningen.

- Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å gjøre avrimingsprosesen raskere.

- Ikke bruk elektriske apparater (som f.eks. iskremmaskiner) inne i et kjøleapparat, dersom ikke dette utstyret er godkjent for dette av produsenten.

- Ikke ødelegg kjølekretsen.

- Kjølekretsen i apparatet er fylt med kjølemiddelet isobutan (R600a) som er en naturlig og meget miljøkompatibel gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen til apparatet blir skadet under transport og installasjon.

Dersom kjølekretsen skulle bli skadet:

- Unngå åpen flamme eller kilder som avgir gnist.

- Det er farlig å endre spesifikasjonene eller endre dette produktet på noen måte. Eventuell skade på ledningen kan medføre kortslutning, brann og/eller elektrisk støt.

⚠️ Advarsel Alle elektriske komponenter (strømledning, støpsel, kompressor) må skiftes av en sertifisert servicerepresentant eller kvalifisert servicepersonell.

1. Strømledningen må ikke forlenges.
2. Pass på at støpselet ikke klemmes eller skades bak på skapet. Et sammenklemt eller skadet støpsel kan overopphetes og medføre brann.
3. Sørg for god atkomst til skapets støpsel.
4. Ikke trekk i strømledningen.
5. Ikke sett i støpselet hvis stikkontakten er løs. Fare for elektrisk støt eller brann.

6. Du må ikke bruke skapet uten lampedekselet. ^13) innvendig belysning.

7. Dette produktet er tungt. Vær forsiktig när det flyttes.

8. Ikke ta ut eller ta på noe i fryseseksjonen med fuktige eller våte hender, da dette kan medføre frostskader.
9. Unngå å utsette skapet for direkte sollys over lengre tid.

Daglig bruk

• Ikke sett varme gryter på plastdelene i kjøleskapet.
• Ikke oppbevar brannfarlig gass eller væske i skapet. De kan eksplodere.
• Anbefalingene fra produsenten av kjøleskapet vedrørende oppbevaring må følges nøye. Les de relevante instruksjonene.

Rengjøring og stell

• Slå av kjøleskapet og trekk støpselet ut av stikkontakten før vedlikeholdsarbeid.
• Ikke bruk metallredskaper til rengjøring av kjøleskapet.
• Undersøk dreneringen i kjøleskapet for ti- nevann med jevne mellomrom. Rengjør dreneringen ved behov. Hvis dreneringen er blokkert, vil vannet samle seg i bunnen av skapet.

Installasjon

Viktig Følg nøye instruksjonene i avsnittene for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat. Meld øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.
• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.
• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.
• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme deler (kompressor, kondensator) og dermed pådra seg brannskader.
• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.
• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.
• Skal kun koples til drikkevannsforsyning. 14)

Service

• Alt elektrisk arbeid som er nødvendig i forbindelse med vedlikehold av dette apparatet må utføres av en faglært elektriker eller annen kompetent person.
• Dette produktet må kun repareres av autorisert servicesenter, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekretsen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Isolasjonsskummet inneholder brennbare gasser: apparatet skal avfallsbehandles

i samsvar med gjeldende bestemmelser om avfallsbehandling. Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket med symbolet ⚙, kan gjenvinnes.

Bruk

Slå på

Sett støpselet i stikkontakten.

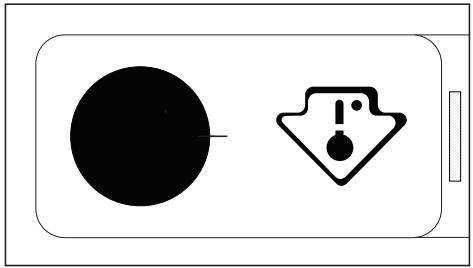

Drei termostatbryteren med urviserne til middels innstilling.

Slå av

Drei termostatbryteren til "O"-posisjon for å slå apparatet av.

Regulere temperaturen

Temperaturen reguleres automatisk.

Gå frem som følger for å betjene apparatet:

• Drei termostatbryteren til lavere innstillinger for å oppnå mindre kjøleeffekt.
• Drei termostatbryteren mot høyere innstillinger for å oppnå større kjøleeffekt.

Vanligvis er en middels innstilling best egnet.

Likevel bør du huske på at temperaturen inne i apparatet avhenger av følgende når du velger innstilling:

• romtemperaturen
• hvor ofte døren åpnes
• mengde mat som oppbevares
• apparatets plassering.

Viktig Dersom romtemperaturen er høy eller det oppbevares store mengder matvarer og apparatet er innstilt på laveste temperatur, vil apparatet muligens gå kontinuerlig. Dermed kan det danne seg rim på bakveggen. I så fall må bryteren stilles på en høyere temperatur, slik at den automatiske avrimingsfunksjonen aktiveres og energiforbruket dermed reduseres.

Første gangs bruk

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann til- satt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

Viktig Ikke bruk kraftige vaskemidler eller skurepulver, da dette vil skade overflaten.

Daglig bruk

Viktig Dette apparatet selges i Frankrike. Ifølge bestemmelsene der må det utstyres med en spesialinnretning (se figur) i det nederste rommet for å indikere den kaldeste sonen i apparatet.

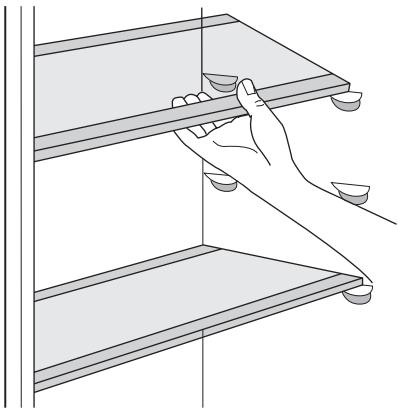

Veggene i kjøleskapet er utstyrt med en rekke riller, slik at hyllene kan plasseres etter ønske.

Viktig Ikke flytt glasshyllen over grønnsakskuffen og flaskehyllen, for dette kan hindre korrekt luftsirkulering.

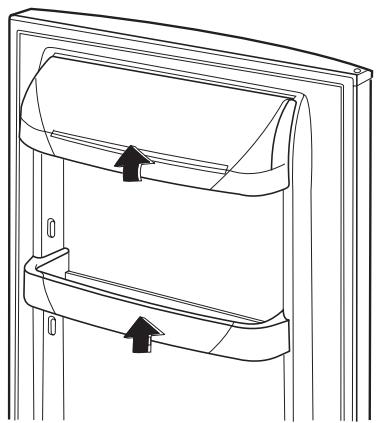

Dørhyllene kan plasseres i ulike høyder for oppbevaring av matvarebeholdere av forskjellig størrelse.

Gå frem som følger for å justere høyden på hyllene:

trekk hyllen litt etter litt i pilenens retning til den løsner. Sett den deretter i ønsket stilling.

• Ikke åpne døren ofte eller la den stå åpen lenger enn absolutt nødvendig.
• Dersom romtemperaturen er høy, termostatbryteren står på høyeste innstilling og apparatet er fullt av mat, vil kompressoren gå uavbrutt, noe som fører til at det dannes rim eller is på fordamperen. Hvis dette skjer, dreies termostatbryteren til en lavere

innstilling, slik at apparatet avrimes automatisk og strømforbruket reduseres.

Tips til kjøling av ferske matvarer

For best mulig effekt:

• Oppbevar ikke varme matvarer eller dampende væsker i kjøleskapet.
• Dekk til maten eller pakk den inn, særlig hvis den har sterk lukt.
• Plasser maten slik at luften kan sirkulere fritt rundt den.

Tips til kjøling

Nyttige tips:

Kjøtt (alle typer): pakkes i plastposer og plasseres på glasshyllen over grønnsskskuffen.

Kjøtt bør kun oppbevares slik i én, eller maks. to dager.

Frukt og grønnsaker: renses nøye og plasseres i spesialskuffen(e).

Smør og ost: plasseres i lufttette bokser eller pakkes i aluminiumsfolie/plastfolie for å holde luft borte så godt som mulig.

Melk: Melkebeholderne bør være lukket og bør oppbevares i flaskehyllen i døren.

Bananer, poteter, løk og hvitløk må kun oppbevares i kjøleskap dersom de er godt innpakket.

Stell og rengjøring

Obs Trekk støpselet ut av stikkontakten för du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfylling skal derfor kun utføres av autorisert tekniker.

Regelmessig rengjøring

Utstyret skal rengjøres regelmessig:

• Rengjør innsiden og tilbehøret med lunkent vann tilsatt litt nøytral såpe.
• Kontrollere dørpakningene regelmessig og vask dem for å sikre at de er rene og fri for matrester.
• Skyll og tørk grundig.

Viktig Ikke trekk i, flytt eller påfør skade på rør og/eller kabler inne i kabinettet.

Bruk aldri sterke vaskemidler, skurepulver, sterkt parfymerte rengjøringsprodukter eller vokspoleringsmidler for å rengjøre inne i apparatet. Dette skader overflaten og etterlater sterk lukt.

Rengjør kondenseren (sort rist) og kompressoren på baksiden av apparatet med en børste eller en støvsuger. Dette gjør at apparatets ytelse blir bedre, og du sparer energi.

Viktig Pass på at du ikke skader kjølesystemet.

Mange kjøkkenrengjøringsprodukter inneholder kjemikalier som angriper/skader plastdelene som er brukt i dette apparatet. Derfor anbefaler vi at utsiden av dette apparatet kun rengjøres med varmt vann tilsatt litt flytende oppvaskmiddel.

Etter rengjøring settes støpselet inn i stikkontakten igjen.

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang

motorkompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på baksiden av apparatet, over motorkompressoren, hvor det fordamper. Det er viktig å rengjøre dreneringshullet for smeltevann midt i kjøleseksjonens kanal med jevne mellomrom for å hindre at vannet svømmer over og drypper ned på maten inne i seksjonen. Bruk vedlagte spesialrenser. Den sitter allerede i dreneringshullet.

Dersom apparatet ikke skal brukes over et lengre tidsrom, tas følgende forholdsregler:

• trekk støpselet ut av stikkontakten
• fjern alle matvarer
• avrim ^15) og rengjør apparatet og alt tilbehøret
• la døren/dørene stå på gløtt for å hindre at det danner seg ubehagelig lukt.

Dersom du lar apparatet være i drift, bør du be noen om å kontrollere det fra tid til annen for å sikre at ikke matevarene blir ødelagt ved eventuelt strømbrudd.

Hva må gjøres, hvis...

Advarsel Før feilsøking skal støpselet trekkes ut av stikkontakten.

15) Etter modell.

Feil som ikke er oppført i feilsøkingslisten i denne bruksanvisningen, skal kun ut-

bedres av kvalifisert elektriker eller faglært person.

Viktig Apparatet lager lyder under normal drift (kompressor, kjølekrets).

Problem	Mulig årsak	Løsning
Apparatet virker ikke. Lampen lyser ikke.	Apparatet er slått av.	Slå apparatet på.
	Støpselet sitter ikke skikkelig i stikkontakten.	Sett støpselet skikkelig inn i stikkontakten.
	Apparatet får ikke strøm. Stikkontakten er ikke spenningsførende.	Kople et annet elektrisk apparat til stikkontakten.Kontakt en kvalifisert elektriker.
Lampen lyser ikke.	Lampen er i hvilemodus.	Lukk døren, og åpne den igjen.
	Pæren er defekt.	Se etter i "Skifte lyspære".
Kompressoren arbeider uavbrutt.	Temperaturen er ikke korrekt innstilt.	Still inn en høyere temperatur.
	Døren er ikke lukket skikkelig.	Se etter i "Lukke døren".
	Døren har vært åpnet for ofte.	Ikke la døren stå åpen lenger enn nødvendig.
	Maten er for varm.	La maten avkjøle seg til romtemperatur før du legger den inn i apparatet.
	Romtemperaturen er for høy.	Reduser romtemperaturen.
Det renner vann på bak-veggen i kjøleskapet.	Under den automatiske avrimingsprosessen tiner rimet på bakveggen.	Dette er normalt.
Det renner vann inn i kjøleskapet.	Vannavløpet er tilstoppet.	Rengjør vannavløpet.
	Matvarer forhindrer at vannet får samle seg i vannoppsamlingsbeholderen.	Pass på at ingen matvarer berører bakveggen.
Det renner vann ned i bunnen.	Smeltevannets utlop fører ikke ned i fordamperbrettet over kompressoren.	Fest smeltevannsrøret til fordamperbrettet.
Temperaturen i apparatet er for lav.	Temperaturen er ikke korrekt innstilt.	Still inn en høyere temperatur.
Temperaturen i apparatet er for høy.	Temperaturen er ikke korrekt innstilt.	Still inn en lavere temperatur.
	Døren er ikke lukket skikkelig.	Se etter i "Lukke døren".
	Maten er for varm.	La maten avkjøle seg til romtemperatur før du legger den inn i apparatet.
	Det er lagt mange matvarer inn i apparatet samtidig.	Legg færre matvarer inn i apparatet samtidig.
	Det sirkulerer ikke kald luft i apparatet.	Sørg for at den kalde luften kan sirkulere i apparatet.

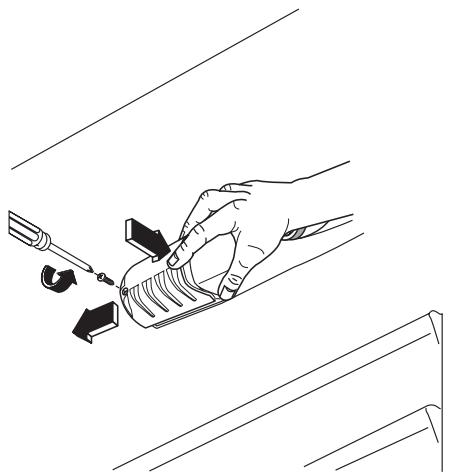

Skifte lyspære

1. Trekk støpselet ut av stikkontakten.
2. Skru skruen ut av lampedekselet.

3. Fjern lampedekselet (se figur).

4. Skift den brukte pæren ut med en ny pære med samme effekt (maksimal effekt er oppført på lampedekselet).

5. Sett lampedekselet på igjen.

6. Stram skruen på lampedekselet.

7. Sett støpselet inn i stikkontakten.
8. Äpne døren. Påse at lampen tennes.

1. Rengjør dørpakningene.
2. Om nødvendig, juster døren. Se etter i "Installasjon".
3. Skift ut defekte pakninger ved behov. Kontakt kundeservice.

Tekniske data

Nisjens dimensjon
	Høyde	880 mm
	Bredde	560 mm
	Dybde	550 mm

Den tekniske informasjonen finner du på typeskiltet til venstre på apparatets innside og på energietiketten.

Montering

Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Plassering

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.

Døren til apparatet åpnes mot høyre. Dersom du ønsker at døren skal åpnes mot venstre, følg disse trinnene før du installerer apparatet:

1. Løsne og fjern det øvre hengslet.
2. Ta av døren.
3. Fjern avstandsstykket.
4. Løsne det nedre hengslet med en nøkkel.

Krav til ventilasjon

! Obs Påse at strømledningen kan beveges fritt.

Gå frem som følger:

1. Installer apparatet i utsparingen.

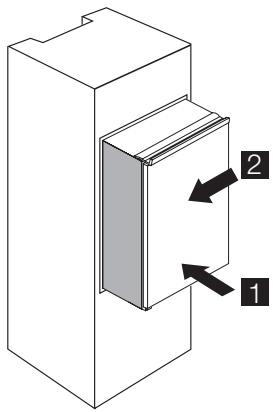

   Skyv apparatet mot pilene (1) til det øvre panelet stopper mot kjøkkenskapet.

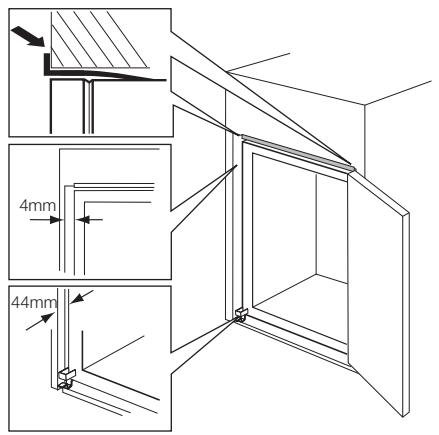

   Sørg for at avstanden mellom apparatet og sideveggene er 44 mm.
   Skyv apparatet i pilenes retning (2) mot skapet på motsatt side for hengselet.
   Sørg for at avstanden mellom apparatet og sideveggene er 4 mm.

Det nedre hengseldekselet (finnes i posen med ekstrautstyr) sørger for at avstanden mellom apparatet og kjøkkenskapene er riktig.

Åpne døren. Sett hengseldekselet på plass.

4mm 44mm

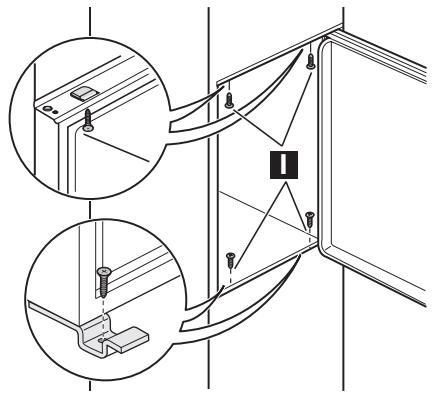

1. Fest apparatet i utsparingen med 4 skruer.

1. Dytt inn tetningsbåndet mellom apparatet og kjøkkenskapet ved siden av apparatet.

1. Fjern den riktige delen fra hengseldekselets deksel (E). Sørg for å fjerne delen DX for et høyremontert hengsel, SX i motsatt tilfelle.

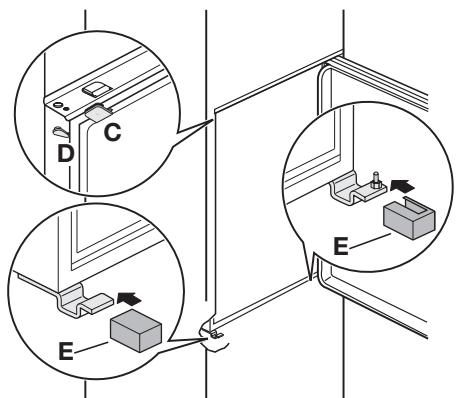

1. Fest dekslene (C, D) til sporene og hengselhullene. Fest dekselet (E) over hengselet.

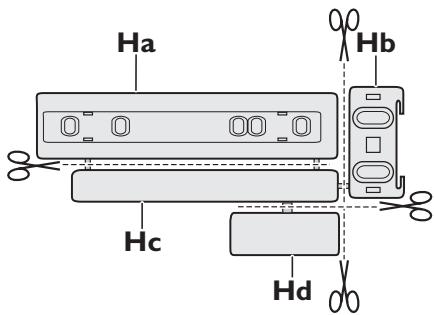

1. Skru av delen (Ha), (Hb), (Hc) og (Hd).

1. Installer delen (Ha) på innsiden av kjøk-kenskapet.

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

1. Åpne apparatets dør og kjøkkenskapets dør til 90°-vinkel.

Plasser den lille firkanten (Hb) i skinnen (Ha).

Legg apparatets dør mot skapdøren og marker hullene.

1. Plasser den lille firkanten på skinnen igjen og fest den med medfølgende skruer.

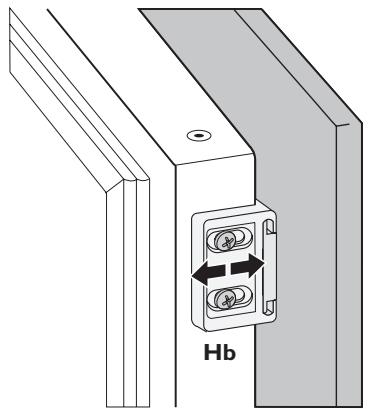

Juster kjøkkenskapets dør og apparatets dør ved å justere delen Hb.

Foreta en endelig kontroll for å være sikker på at:

Viktig Dersom omgivelsestemperaturen er lav (for eksempel om vinteren), kan pakningen krympe. Pakningsstørrelsen øker när omgivelsestemperaturen øker.

Miljøhensyn

Symbolet ⚫ på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative

konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Placering av dörrhyllorna

Avfrostning av kylskåpet

Installation av frysen

Besøk vår hjemmeside www.electrolux.no for bestilling av tilbehør og reservedeler: www.electrolux.no
