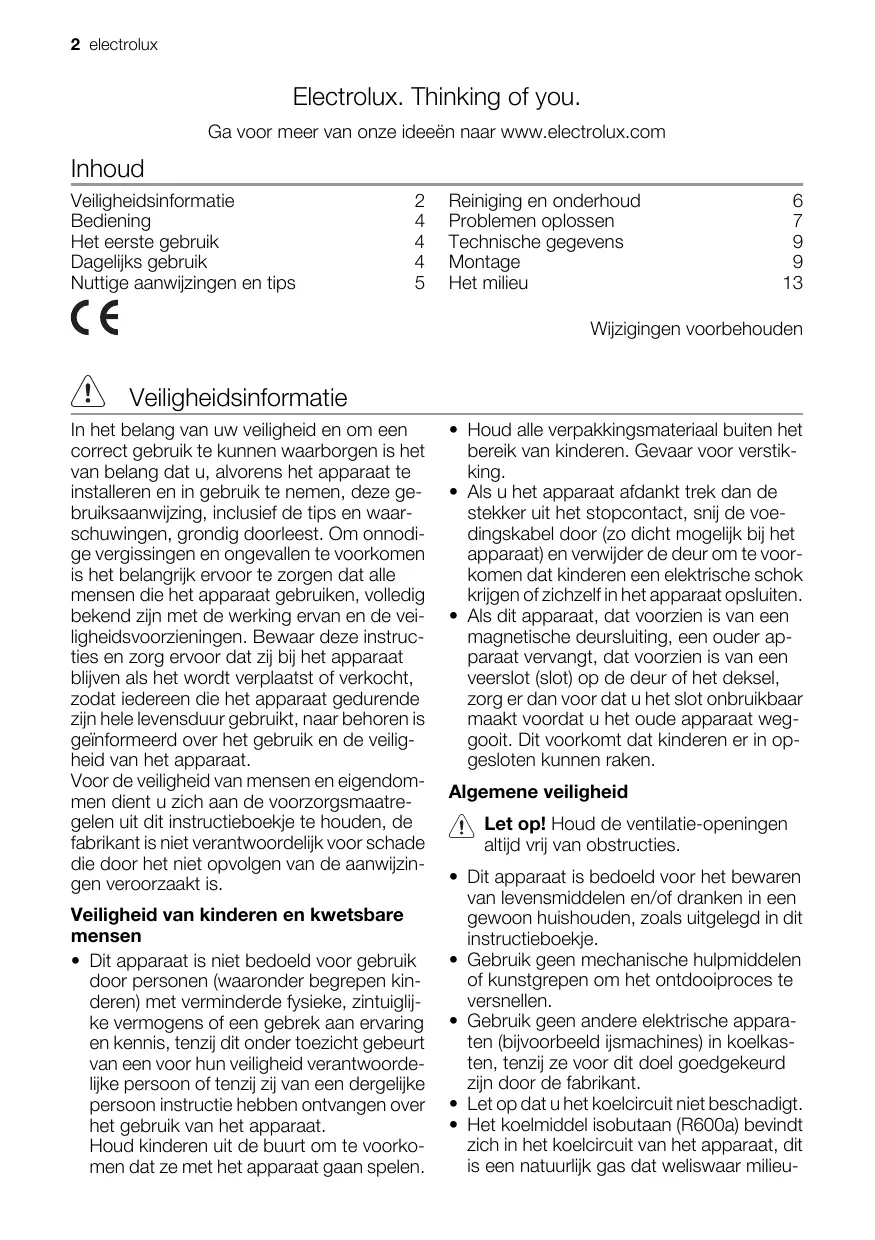

GEBRUIKSAANWIJZING ERN16510 ELECTROLUX

Ga voor meer van onze ideeën naar www.electrolux.com

Inhoud

Veiligheidsinformatie2Reiniging en onderhoud6
Bediening4Problemen oplossen7
Het eerste gebruik4Technische gegevens9
Dagelijks gebruik4Montage9
Nuttige aanwijzingen en tips5Het milieu13

ELECTROLUX ERN16510 - 1

Wijzigingen voorbehouden

ELECTROLUX ERN16510 - 2

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare mensen

- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

  • Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
  • Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
  • Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.

Algemene veiligheid

ELECTROLUX ERN16510 - Algemene veiligheid - 1

Let op! Houd de ventilatie-openingen altijd vrij van obstructies.

  • Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.
  • Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.
  • Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
  • Let op dat u het koelcircuit niet beschadigt.
  • Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieu-

vriendelijk is, maar ook uiterst ontvlambaar.

Controleer of de onderdelen van het koel-circuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is:

  • open vuur en ontstekingsbronnen vermijden
  • de ruimte waar het apparaat zich bevindt grondig ventileren

- Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.

ELECTROLUX ERN16510 - Algemene veiligheid - 2

Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

  1. Het netsnoer mag niet verlengd worden.
  2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.
  3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
  4. Trek niet aan het snoer.
  5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.
  6. U mag het apparaat niet gebruiken zonder de afdekking van het lampje. ^1) voor de binnenverlichting.

  7. Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

  8. Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswon-den veroorzaken.
  9. Stel het apparaat niet langdurig bloot aan direct zonlicht.

Dagelijks gebruik

- Zet geen hete potten op de kunststof onderdelen in het apparaat.

  • Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
  • U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.

Onderhoud en reiniging

  • Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-handelingen verricht.
  • Maak het apparaat niet met metalen voorwerpen schoon.
  • Controleer de afvoer in de koelkast regelmatig op dooiwater. Reinig de afvoer, indien nodig. Als de afvoer verstopt is, zal er zich water onder in het apparaat verzamelen.

Installatie

Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

  • Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
  • Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

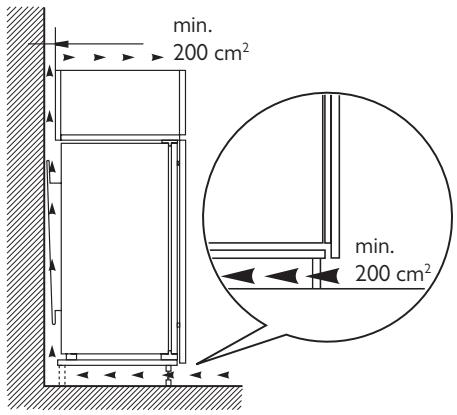

  • Rond het apparaat dient adequate lucht-circulatie te zijn, anders kan dit tot over-verhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.
  • De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.
  • Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.
  • Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.
  • Sluit het apparaat alleen aan op een drinkwaterleiding. 2)

Onderhoud

  • Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
  • Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.

Bescherming van het milieu

ELECTROLUX ERN16510 - Bescherming van het milieu - 1

Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in

het koelcircuit en evenmin in de isolatie- materialen. Het apparaat mag niet wor- den weggegooid bij het normale huish- houdelijke afval. Het isolatieschuim be- vat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrij- gen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool ⚙ zijn re- cyclebaar.

Bediening

Inschakelen

Steek de stekker in het stopcontact.

Draai de thermostaatknop op een gemiddelde stand.

Uitschakelen

Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.

Temperatuurregeling

De temperatuur wordt automatisch gere- geld.

Ga als volgt te werk om het apparaat in werking te stellen:

  • draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.
  • draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen.

ELECTROLUX ERN16510 - Temperatuurregeling - 1

Een gemiddelde instelling is over het algemeen het meest geschikt.

De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur
- hoe vaak de deur geopend wordt
- de hoeveelheid voedsel die bewaard wordt
- plaatsing van het apparaat.

Belangrijk! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.

Het eerste gebruik

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van

een nieuw product weg te nemen. Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.

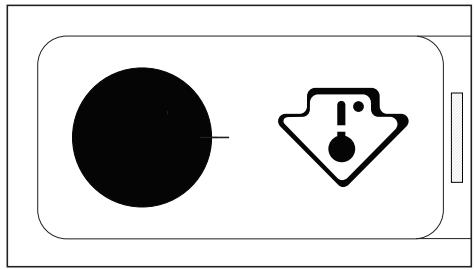

Dagelijks gebruik

Belangrijk! Dit apparaat wordt in Frankrijk verkocht.

In overeenstemming met de regelgeving die in dit land geldig is, moet hij worden geleverd met een speciaal apparaat (zie afbeelding)

dat in het onderste deel van de koelkast moet worden geplaatst om de koudste zone daarvan aan te geven.

ELECTROLUX ERN16510 - Dagelijks gebruik - 1

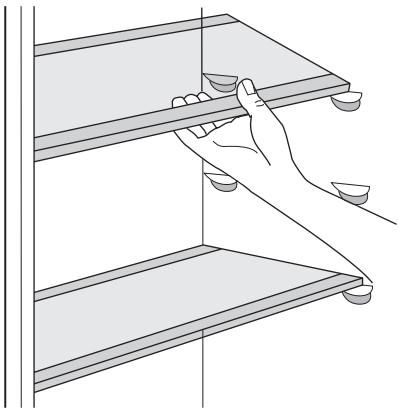

Verplaatsbare schappen

De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de schappen op de gewenste plaats gezet kunnen worden.

Belangrijk! Verwijder de glasplaat boven de groentela en het flessenrek niet om een goede luchtcirculatie te garanderen.

ELECTROLUX ERN16510 - Verplaatsbare schappen - 1

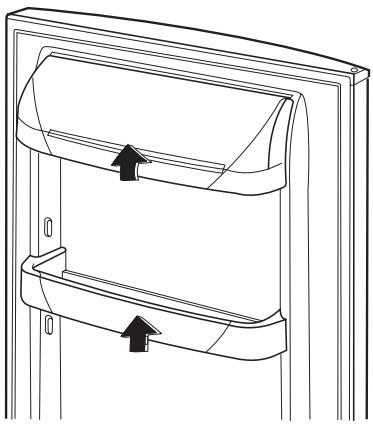

Het plaatsen van de deurschappen

Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes geplaatst worden.

Om deze aanpassingen uit te voeren, gaat u als volgt te werk:

trek het schap geleidelijk in de richting van de pijlen totdat het los komt en plaats het op een andere gewenste hoogte terug.

ELECTROLUX ERN16510 - Het plaatsen van de deurschappen - 1

Nuttige aanwijzingen en tips

Normale bedrijfsgeluiden

  • U kunt een zwak gorgelend en borrelend geluid horen wanneer het koelmiddel door leidingen wordt gepompt. Dat is normaal.
  • Als de compressor aan staat, wordt het koelmiddel rondgepompt en dan zult u een zoemend en kloppend geluid van de compressor horen. Dat is normaal.
  • De thermische uitzetting kan een plotseling krakend geluid veroorzaken. Dit is een natuurlijk, niet gevaarlijk fysisch verschijnsel. Dat is normaal.

- Als de compressor in- of uitgeschakeld wordt, zult u een zacht "klikje" van de thermostaat horen. Dat is normaal.

Tips voor energiebesparing

  • De deur niet vaker openen of open laten staan dan strikt noodzakelijk.
  • Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, zet u de thermostaatknop naar een warmere instelling om de koel-

kast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

  • Zet geen warm voedsel of verdampende vloeistoffen in de koelkast
  • dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
  • plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren

Nuttige tips voor het koelen

Nuttige tips:

Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade.

Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.

Reiniging en onderhoud

ELECTROLUX ERN16510 - Reiniging en onderhoud - 1

Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.

ELECTROLUX ERN16510 - Reiniging en onderhoud - 2

Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herla- den mag alleen uitgevoerd worden door bevoegde technici.

Periodieke reiniging

Het apparaat moet regelmatig worden schoongemaakt:

  • maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
  • controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.
  • spoel ze af en maak ze grondig droog.

Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet.

Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reini-gingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een ster-ke geur achterlaten.

Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het ap-Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op wil- lekeurig welk schap gezet worden.

Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden. Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.

Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het fles- senrek in de deur.

Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden.

paraat verbeteren en het elektriciteitsverbruik besparen.

Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt.

Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel.

Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.

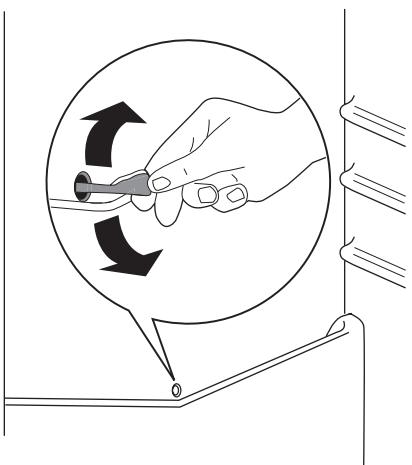

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt.

Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken, om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het afvoergaatje zit.

ELECTROLUX ERN16510 - Het ontdooien van de koelkast - 1

Periodes dat het apparaat niet gebruikt wordt

Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:

  • trek de stekker uit het stopcontact
    • verwijder al het voedsel,
  • ontdooi de koelkast, ^3) en maak het apparaat en alle accessoires schoon,
  • laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen.

Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.

Problemen oplossen

ELECTROLUX ERN16510 - Problemen oplossen - 1

Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact trekken.

Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon.

Belangrijk! Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit).

ProbleemMogelijke oorzaakOplossing
Het apparaat werkt niet. Het lampje brandt niet.Het apparaat is uitgeschakeld.Schakel het apparaat in.
De stekker zit niet goed in het stopcontact.Steek de stekker goed in het stopcontact.
Het apparaat krijgt geen stroom. Er staat geen spanning op het stopcontact.Sluit een ander elektrisch apparaat aan op het stopcontact.Neem contact op met een gekwalificeerd elektricien.
Het lampje werkt niet.Het lampje staat in stand-by.Sluit en open de deur.
Het lampje is stuk.Zie 'Het lampje vervangen'.
De compressor werkt continu.De temperatuur is niet goed ingesteld.Stel een hogere temperatuur in.
De deur is niet goed gesloten.Zie 'De deur sluiten'.
De deur is te vaak open gedaan.Laat de deur niet langer open staan dan noodzakelijk.
De temperatuur van het product is te hoog.Laat het product afkoelen tot kamertemperatuur voordat u het opbergt.
De kamertemperatuur is te hoog.Verlaag de kamertemperatuur.
Er loopt water over de achterkant van de koel-kast.Tijdens het automatische ont-dooiproces ontdooit de rijp tegen de achterwand.Dit is normaal.
Er loopt water in de koel-kast.De waterafvoer is verstopt.Maak de waterafvoer schoon.
Producten verhinderen het water om in de wateropvangbak te lo-pen.Zorg ervoor dat de producten de achterwand niet raken.
Er loopt water over de vloer.De dooiwaterafvoer loopt niet in de verdamperbak boven de com-pressor.Maak de dooiwaterafvoer vast op de verdamperbak.
De temperatuur in het ap-paraat is te laag.De thermostaatknop is niet goed ingesteld.Stel een hogere temperatuur in.
De temperatuur in het ap-paraat is te hoog.De thermostaatknop is niet goed ingesteld.Stel een lagere temperatuur in.
De deur is niet goed gesloten.Zie 'De deur sluiten'.
De temperatuur van het product is te hoog.Laat het product afkoelen tot ka-mertemperatuur voordat u het op-bergt.
Er zijn veel producten tegelijk op-geborgen.Berg minder producten tegelijk op.
Er is geen koude luchtcirculatie in het apparaat.Zorg ervoor dat er koude luchtcir-culatie in het apparaat is.

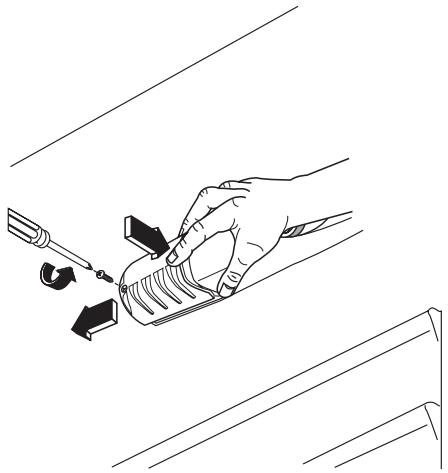

Het lampje vervangen

  1. Trek de stekker uit het stopcontact.
  2. Verwijder de schroef van de afdekking van het lampje.
  3. Verwijder de afdekking van het lampje (raadpleeg de afbeelding).
  4. Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen (het maximumvermogen is vermeld op de afdekking van het lampje).
  5. Plaats het lampenkapje terug.
  6. Draai de schroef van de afdekking van het lampje vast.
  7. Steek de stekker in het stopcontact.
  8. Open de deur. Controleer of het lampje gaat branden.

ELECTROLUX ERN16510 - Het lampje vervangen - 1

  1. Maak de afdichtingen van de deur schoon.
  2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
  3. Vervang, indien nodig, de defecte deur- afdichtingen. Neem contact met de ser-vice-afdeling.

Technische gegevens

Afmetingen van de uitsparing
Hoogte880 mm
Breedte560 mm
Diepte550 mm

De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.

Montage

ELECTROLUX ERN16510 - Montage - 1

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.

Opstelling

Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplatje van het apparaat:

Klimaat-klasseOmgevingstemperatuur
SN+10°C tot + 32°C
N+16°C tot + 32°C
ST+16°C tot + 38°C
T+16°C tot + 43°C

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het vol- tage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.

Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien.

De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd.

Dit apparaat voldoet aan de EU. richtlijnen.

Omkeerbaarheid van de deur

De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open

gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

  1. Maak de bovenste pen los en verwijder hem.
  2. Verwijder de deur.
  3. Verwijder het afstandsstuk.
  4. Maak de onderste pen met een sleutel los.

ELECTROLUX ERN16510 - Omkeerbaarheid van de deur - 1

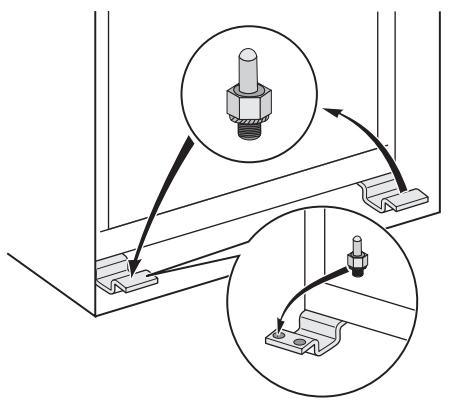

Op de tegenoverliggende kant:

  1. Zet de onderste pen vast.
  2. Installeer het afstandsstuk.
  3. Monteer de deur.
  4. Zet de bovenste pen vast.

ELECTROLUX ERN16510 - Omkeerbaarheid van de deur - 2

De luchtstroom achter het apparaat moet voldoende zijn.

ELECTROLUX ERN16510 - Omkeerbaarheid van de deur - 3

text_image min. 200 cm² min. 200 cm²

De installatie van het apparaat

ELECTROLUX ERN16510 - De installatie van het apparaat - 1

Let op! Zorg ervoor dat het aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

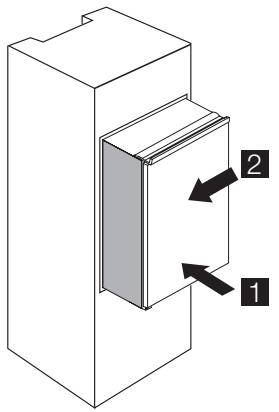

  1. Installeer het apparaat in de nis.

Duw het apparaat in de richting van de pijlen (1) totdat de afdekking van de opening tegen het keukenmeubel aankomt.

Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is.

Duw het apparaat in de richting van de pijlen (2) tegen de kast tegenover het scharnier. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast is.

ELECTROLUX ERN16510 - De installatie van het apparaat - 2

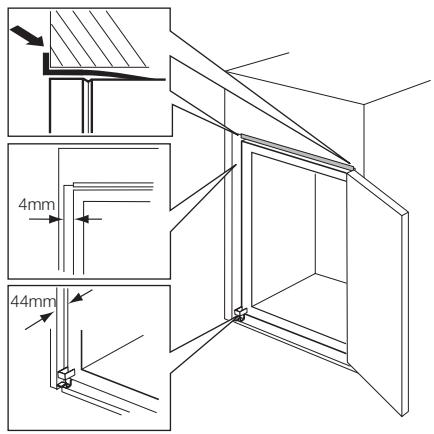

  1. Stel het apparaat in de nis af.

De afdekking voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel correct is.

Open de deur. Zet de afdekking van het onderste scharnier op de juiste plek.

ELECTROLUX ERN16510 - De installatie van het apparaat - 3

text_image 4mm 44mm

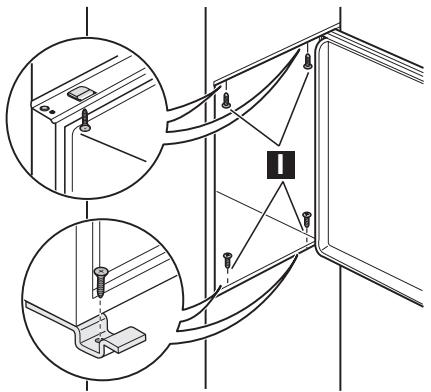

  1. Bevestig het apparaat met 4 schroeven aan de nis.

ELECTROLUX ERN16510 - De installatie van het apparaat - 4

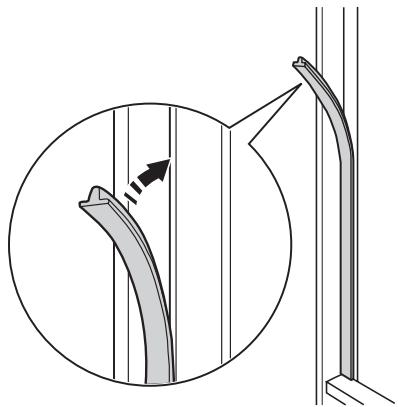

  1. Duw de afdichtstrip tussen het apparaat en de naastliggende kast.

ELECTROLUX ERN16510 - De installatie van het apparaat - 5

  1. Verwijder het juiste onderdeel van de scharnierafdekking (E). Verwijder onderdeel DX bij een scharnier aan de rechterkant of SX bij een scharnier aan de linkerkant.

ELECTROLUX ERN16510 - De installatie van het apparaat - 6

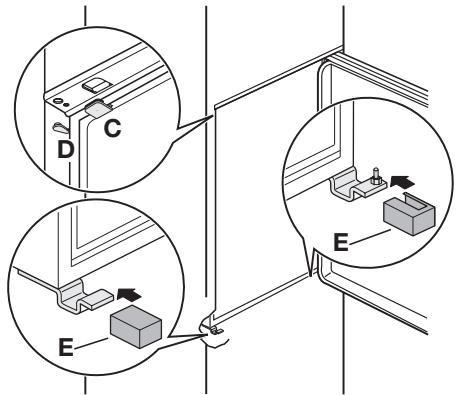

  1. Bevestig de afdekkingen (C, D) aan de uitsteeksels en de gaten van de scharnieren. Bevestig de scharnierafdekkingen (E) op het scharnier.

ELECTROLUX ERN16510 - De installatie van het apparaat - 7

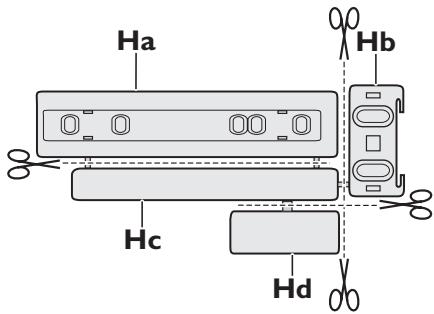

  1. Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los.

ELECTROLUX ERN16510 - De installatie van het apparaat - 8

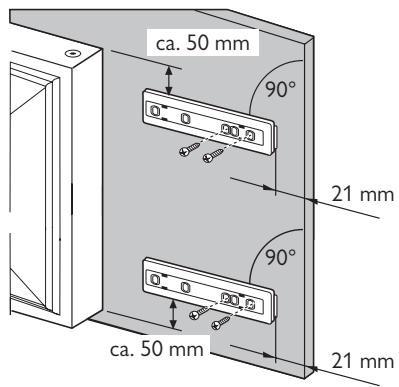

  1. Monteer onderdeel (Ha) aan de binnenkant van het keukenmeubel.

ELECTROLUX ERN16510 - De installatie van het apparaat - 9

text_image ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

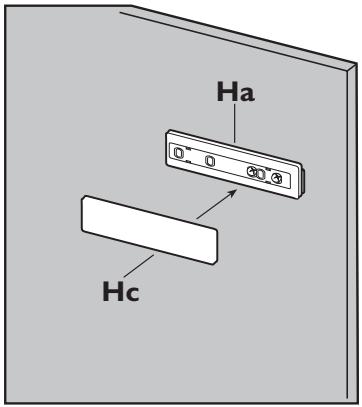

  1. Duw onderdeel (Hc) op onderdeel (Ha).
    ELECTROLUX ERN16510 - De installatie van het apparaat - 10
text_image Ha Hc
  1. Zet de deur van het apparaat en de deur van het keukenmeubel open in een hoek van 90°.

Plaats het kleine vierkantje (Hb) in de geleider (Ha).

Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en markeer de gaten.

ELECTROLUX ERN16510 - De installatie van het apparaat - 11

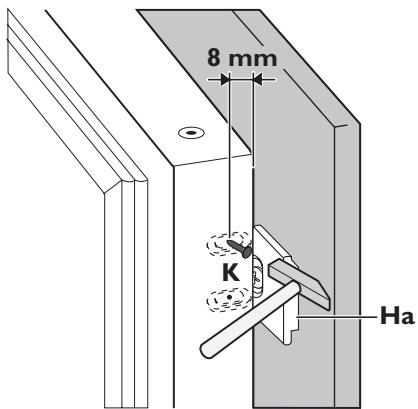

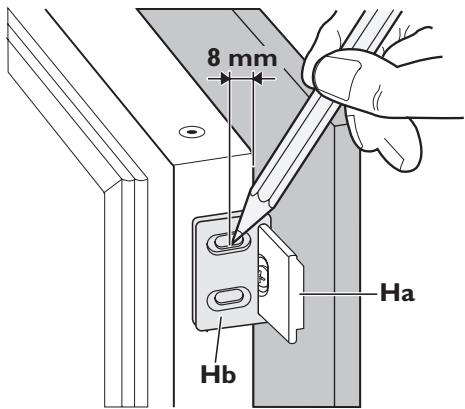

  1. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).

ELECTROLUX ERN16510 - De installatie van het apparaat - 12

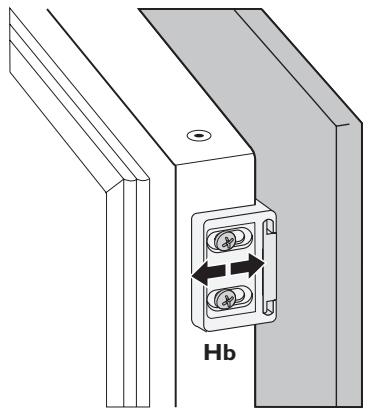

  1. Plaats het kleine vierkantje op de geleider terug en maakt het goed met de meegeleverde schroeven vast.

Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van onderdeel Hb.

ELECTROLUX ERN16510 - De installatie van het apparaat - 13

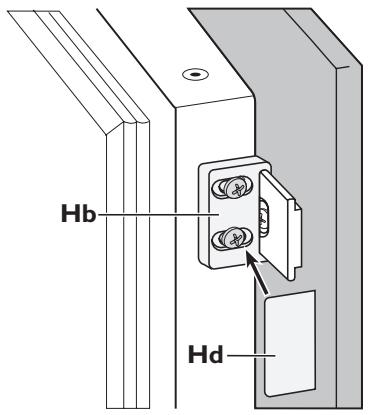

  1. Duw onderdeel (Hd) op onderdeel (Hb).

ELECTROLUX ERN16510 - De installatie van het apparaat - 14

text_image Hb Hd

Het milieu

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u

Controleer goed en verzeker u ervan dat:

  • alle schroeven zijn aangehaald.
  • de magnetische afdichtstrip goed bevestigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur laag is (bijv. in de winter), kan de omvang van de pakking kleiner worden. De omvang van de pakking neemt toe als de omgevingstemperatuur toeneemt.

mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.electrolux.be

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : ELECTROLUX

Model : ERN16510

Categorie : Koelkast
