Produkttyp	Köksfläkt
Märke	AMICA
Modell	UH 17151-2 E
Användning	Endast för hushållsbruk
Driftsätt	Frånluft eller recirkulation (recirkulation)
Antal hastigheter	3 hastigheter (1, 2, 3)
Belysning	Inbyggd, oberoende av motorn
Fettfilter	Aluminium, tvättbart (månadsrengöring)
Kolfilter	Aktivt för recirkulationsläge, byte varannan månad
Elanslutning	220-240 V ~ 50 Hz (enligt märkplåten)
Diameter på avluftningskanal	120 mm eller 150 mm
Monteringshöjd	Se produktkortet (≥ 65 cm för elektrisk häll, ≥ 75 cm för gas)
Utvändig rengöring	Fuktig trasa och neutralt rengöringsmedel (inga lösningsmedel eller slipmedel)
Invändig rengöring	Minst en gång i månaden
Koppla ur före underhåll	Obligatoriskt (stickkontakt eller tvåpolig brytare)
Förbud	Flambera inte, använd inte utan fettfilter
Garanti	Ja, enligt garantikortet
Standarder	CE (Lågspänning, EMC, RoHS)
Reparerbarhet	Nätsladd kan endast bytas av fackman
Vikt och mått	Ej angivna i bruksanvisningen

Vanliga frågor - UH 17151-2 E AMICA

Hur rengör man fläktens fettfilter?

Fettfiltret av aluminium måste rengöras minst en gång i månaden. Det kan tvättas i diskmaskin eller för hand med milt rengöringsmedel. Efter flera tvättar kan färgen ändras, men det påverkar inte funktionen.

När ska kolfiltret bytas?

Det aktiva kolfiltret som används i recirkulationsläge kan inte tvättas. Det måste bytas varannan månad eller oftare vid intensiv användning. Demonteringen visas i figur 6 i bruksanvisningen.

Kan jag använda fläkten utan fettfilter?

Nej, det är uttryckligen förbjudet att använda fläkten utan fettfiltret av aluminium. Filtret hindrar fett från att tränga in i motorn och minskar brandrisken.

Hur byter man från frånluft till recirkulationsläge?

För vissa modeller måste en invändig spak vridas (figur 8). I recirkulationsläge krävs ett kolfilter och den filtrerade luften återförs till rummet via sidospalter. För utdragbara/teleskopiska fläktar krävs en avluftningsslang även vid recirkulation.

Vilken monteringshöjd ska jag följa?

Höjden beror på hälltypen: för elektrisk häll anges minimiavståndet i produktkortet (vanligtvis 65 cm). För gashäll, följ avståndet som anges i spisens instruktioner (ofta 75 cm). Installera aldrig fläkten för lågt.

Vad gör jag om nätsladden är skadad?

Skadad nätsladd måste bytas endast av tillverkaren, dess serviceverkstad eller en person med liknande kvalifikationer för att undvika fara. Använd inte apparaten under tiden.

Hur rengör jag fläktens utsida?

Använd en fuktig trasa indränkt i såpvatten (neutralt rengöringsmedel). Använd inte lösningsmedel, alkohol, slipmedel eller grova trasor, särskilt på rostfria ytor.

Varför låter fläkten mycket?

Överdrivet ljud kan orsakas av ett igensatt fettfilter, felaktigt installerad avluftningskanal eller motorfel. Börja med att kontrollera och rengöra fettfiltret. Kontrollera också att inget blockerar luftutloppet.

Kan jag använda fläkten med en extern timer eller programmeringsenhet?

Nej, det är förbjudet att använda en programmeringsenhet, timer eller fjärrkontroll som automatiskt slår på apparaten. Fläkten måste vara direktansluten till ett uttag eller en tvåpolig brytare.

Hur säkerställer man optimal säkerhet vid samtidig användning med andra förbränningsapparater?

Säkerställ tillräcklig ventilation i rummet (lufttillförsel). Undertrycket får inte överstiga 0,004 mbar vid förbränningsapparaternas placering. Denna anvisning gäller inte i recirkulationsläge.

BRUKSANVISNING UH 17151-2 E AMICA

Nu ar du agare till en koksflakt med utsugsfunktion. Koksflakten har designats och tilverkats specielt for att tillfredsstalla dina forvantningar och ar en snygg inredningsdetalj i varje modernt kok. Vara moderna konstruktionslosninger och den senaste tekniken som har anvants vid tilverkningen, garanterar flaktens hoga effektivitet och tilltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instrukterna hjälper dig att undvika misstag;nár du installerar och användener fläkten.

Vi hoppas att du fãr stor glädje av ditt val av köksfläkt.

Symbolerna i anvandarmanualen har foljande betydelser:

Viktig information om hurprodukten anvands korrekt och om din sakerhet.

Användartips

Risker som uppstar om Produkten anvands felaktigt. Atgarden som maste utforas av behorig fackman.

Information om miljöskydd.

Symbolen stared vid atgärder som inte fär utforas av användaren.

INNEHÄLLSFORTECKNING

SAKERHETSANVISNINGAR

7

INSTALLATION

11

ANVÄNDNING OCH SKÖTSEL

13

MILJÖSKYDD

13

Läs användarmanualen noga innan du börjar använda köksfläkten!

Produkten ar endast avsedd for hushallsbruk.

Tillverkaren forbehaller sig ratten till andringar som inte inverkar på produktens Funktioner.

• Tillverkaren övertar inget ansvar För skador som uppSTAR på grund av felaktig installation eller om köksfläkten inte används enligt anvisiningarna ienna manual.

Köksfläkten ar avsedd for att avlågsna matos. Använd inte köksfläkten for andraändamål.

Anslut en koksflakt med utsugsfungtion till en passande ventilationskanal (anslut INTE till rok-ller rokgaskanaler som anvands). Det kravs att en luftutsugskanal som leder utomhus installeras. Kanalen (iregel 120 erler 150~mm i diameter) bor inte vara langre an 4-5 m. En luftutsugskanal kravs aven for koksflaktar i teleskoputforande erler flaktar som monteras under koksstkapom dessa ar luftcirkulationsflaktar.

Köksfläktar med luftcirkulationsfunktion maste ha att installerat aktivkolfilter. I sa fall behövs ingen utsugskanal, men vi rekommanderar att du installerar en luftledare (endast köksfläkt av skorstenstyp).

Köksfläkten har egen belysning och en utsugsflakt med flera hastigheter.

• Befoende på köksfläktens utförande, ar kaporna konstruerade for fast montering på en lodrät vagg over en gas-eller elspis (skorstensoch universalfläktar), takmontering over en gas-ller elspis (fläktar for köksöar), på lodrät inbyggda koksskap over en gas-ller elspis (teleskop- och inbygnadsfläktar). Innan du installerar ska du försakra dig om att vaggen/taket ar tillräckligt stabila for att bara upp köksfläktens vikt. Somliga köksfläktar ar mycket tunga.

• Detaljerad information om installationsavständet till en elspis finns i produits tekiska datablad. Om du harengasspis och dess anvandarinstruktioner anger ett större avständ maste detta tas med i beräkningen (fig. 1a/b/c).

Lämna inte en öppen gaslaga under kapan. När du tar av kastrullerna fran lagan skau dulla in lagan pa det minsta laget. Försakradig alltid om att lagan inte brinner utanfor kraullen, eftersom detinnebar oönskad energiförlust och en farlig varmekoncentration.

• Hall uppsikt over all mat som tillagas med matfett eftersom overhettat fett ar lattantändigt.

• Dra ut elkontakten ur vagguttaget fore ett filterbyte aller en reparati on.

Fettfilter av textil skabytas och aluminiumflict rengoras minsten gang i manaden paground av brandrisken (fett som samlats i filterar lattantandigt).

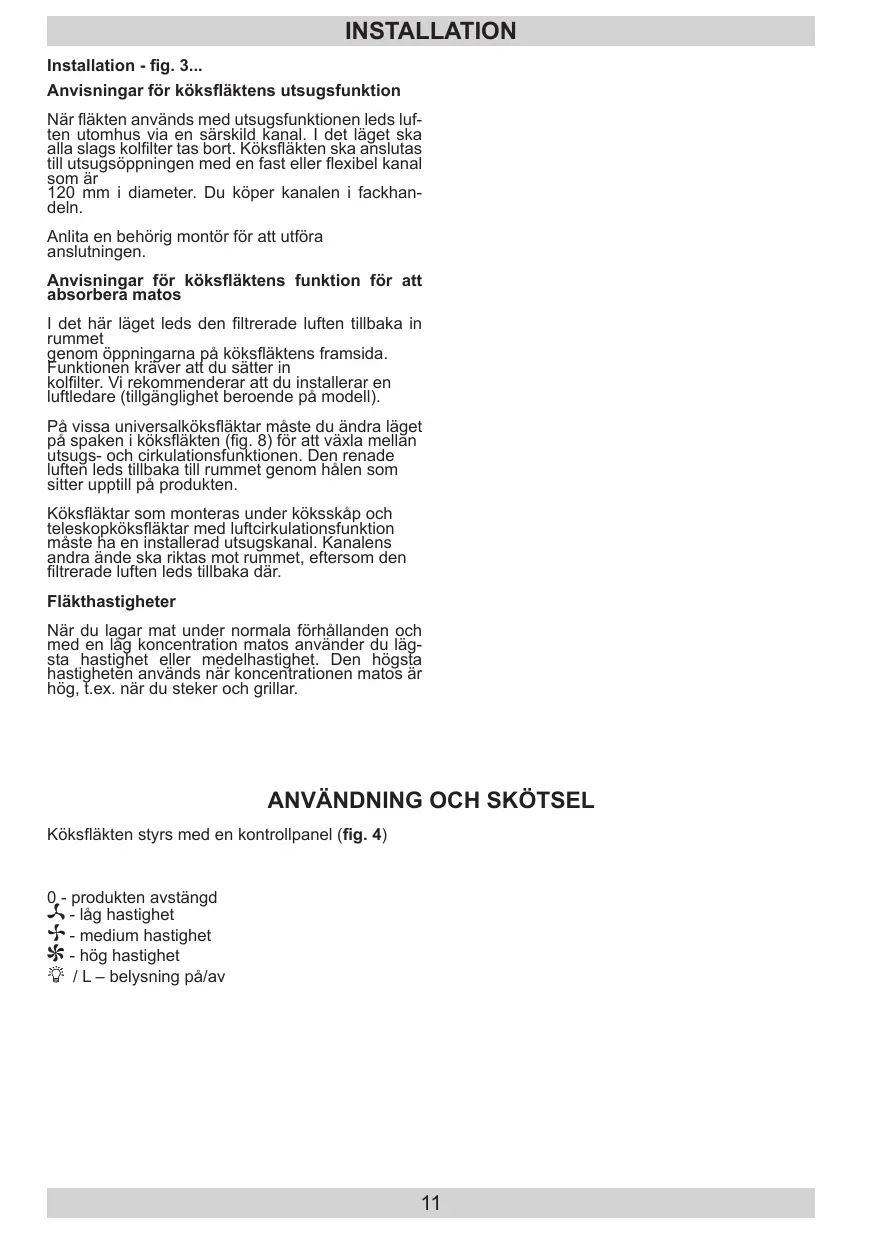

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det laget skaa alla slags kolffilter tas bort. Köksfläkten ske anslutas till utsugsöppningen med en fast erller flexibel kanal som ar 120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör für att utföra anslutningen.

Anvisingar for koksflaktens Funktion for att absorbera matos

I det har laget leds den filtrerade luften tillbaka in rummet genom oppingarna pa koksflaktens framsida. Funktionen kraver att du satter in kolfilter. Vi rekommenderar att du installerer en luftledare (tillgangligheberteroende pa modell).

Pà vissa universalköksfläktar mâte du âandra laget
pá spaken i köksfläkten (fig. 8) für att vãxa mellan
utsugs- och circulationsfunktionen. Den renade
luften leds tillbaka till rummet genom hãnen som
sitter upptill pà produits.

Köksfläktar som monteras under koksskåp och teleskopöksväktar med luftcirkulationsfunktion maste ha en installerad utsugskanal. Kanalens andra,ande skia riktas mot rummet, eftersom den filtrade luften leds tillbaka)där.

Flakthastigheter

När du lagar mat under normala forhällanden och med en lagg koncentration matos anvanderu du laga sta hastigkeit eller medelhastigkeit. Den högsta hastigheten anvands nar koncentrationen matos ar hog, t.ex. när du steker och grillar.

ANVÄNDNING OCH SKÖTSEL

Köksfläkten styrs med en kontrollpanel (fig. 4)

0-produkten avstangd -lag hastiget
- medium hastighet
- hoghastighet

/ L - belysning pã/av

Skötsel

Om du regelbundet sköter och rengör köksfläkten forsakrar du dig om dess felfria Funktion och länge livslängd. Var noga med att byta fett- och kolffilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handiska det med mitt milt diskmedel, en gang i manaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd et akrylfilter. Sādana filter skya bytas minst varannan mānad, eller tātare om du använder kōksfläkten mycket.

Kolfilter (endast cirkulationsutforande)

Använding - Kolfilter kan bara anvandas om köksfläkten inte ar ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de ar mättade. De kan inte diskas eller fraschas upp,utan skä bytas varannan manad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Belysning

Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av sama typ som har installerats på fabriken.

Rengöring:

Vanlig rengöring av köksfläkten:

• Använd inte en genomdränkt duk, svamp aller vattensträle.
• Använd inte lysningsmedel erer sprit, eftersom de kan skada lacken.
• Använd inte frätande medel, i synnerhet inte på rostfritt stål.
• Använd inte en grov aller repande duk.

Vi rekommenderar att du anvander en fuktig duk och neutral diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan andra farg after nagra diskar. Detta ar normal och innebär inte att du behöver byta filtre.

Atervinna forpackningen

Vara forpackninger ar gjorda av miljovänliga material som kan atervinnas.

• Ytterfürpackningen ar gjord av kartong/folie.
• Klorfluorarkarbon-fritt polystyrenskum (PS).
  Folie och pásar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRODUKTEN

Närproduktenäruttjant skadu forst skara av anslutningsladden innan du skrotar den.Vi rekommenderar ocksà att du laserprodukten ellgör att de inte fungerar, sa attprodukten inte utgor

fara for barn medan den forvaras infor skrottingen. Produkten ar markt med en overkorsad soptunna i enlighet med det europeiska direktivet 2002/96/EG. Markningen anger att produits inte far kastas i hushallssopornna nar den inte langre anvands. Produkten maste lamnas in pa en ropstation som ar godkand av lokala myndigheter. Den lokala ropstationen, affarer och kommunala organ utgor ett system som gör det möjligt att avfallshantera produkten pa ett lampligt satt.

Det ar mycket viktigt att elektrisk och elektronisk utrustning, samt eventuelt farliga ämn den i den, hanteras korrekt for att undvika att miljon skadas. Därfor bor du alltid vara noggrann och ansvarstagendeRARY du avfallshanterar dessaprodukter.

Försakran om überensstammelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

Lagspänningsdirektivet 2014/35/EG
EMC-direktivet 2014/30/EG
ErP-direktivet 2009/125/EG
RoHS-direktivet 2011/65/EG

och har därmed markts med C€ symbolen samt erhällit en försakran om överensstammelse som finns tillganglig for marknadsreglerande organ.
