UH 17151-2 E - Kuchynský odsávač pár AMICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	AMICA
Model	UH 17151-2 E
Použitie	Len pre domácnosť
Prevádzkové režimy	Odsávanie alebo recirkulácia
Počet rýchlostí	3 rýchlosti (1, 2, 3)
Osvetlenie	Integrované, nezávislé od motora
Tukový filter	Hliníkový, umývateľný (mesačné čistenie)
Uhlíkový filter	Aktívny pre recirkuláciu, výmena každé 2 mesiace
Elektrické napájanie	220-240 V ~ 50 Hz (podľa výrobného štítka)
Priemer odvodného potrubia	120 mm alebo 150 mm
Montážna výška	Pozrite si produktový list (≥ 65 cm pre elektrickú platňu, ≥ 75 cm pre plynovú)
Vonku čistenie	Vlhká handrička a neutrálny čistiaci prostriedok (žiadne rozpúšťadlá ani abrazíva)
Vnútorné čistenie	Aspoň raz za mesiac
Odpojenie pred údržbou	Povinné (zástrčka alebo dvojpólový vypínač)
Zákazy	Nepoužívať ohne, nepoužívať bez tukového filtra
Záruka	Áno, podľa záručného listu
Normy	CE (Nízke napätie, EMC, RoHS)
Opraviteľnosť	Napájací kábel vymeniteľný len odborníkom
Hmotnosť a rozmery	Neuvedené v návode

Často kladené otázky - UH 17151-2 E AMICA

Ako čistiť tukový filter odsávača pár?

Hliníkový tukový filter by sa mal čistiť aspoň raz za mesiac. Dá sa umývať v umývačke riadu alebo ručne jemným čistiacim prostriedkom. Po niekoľkých umytiach sa farba môže zmeniť, ale to neovplyvňuje jeho fungovanie.

Kedy vymeniť uhlíkový filter?

Aktívny uhlíkový filter používaný v recirkulačnom režime sa nedá umývať. Musí sa vymeniť každé 2 mesiace alebo častejšie pri intenzívnom používaní. Jeho demontáž je znázornená na obrázku 6 v návode.

Môžem používať odsávač bez tukového filtra?

Nie, je prísne zakázané používať odsávač bez hliníkového tukového filtra. Filter bráni prenikaniu tuku do motora a znižuje riziko požiaru.

Ako prepnúť z režimu odsávania do režimu recirkulácie?

Pri niektorých modeloch je potrebné prepnúť vnútornú páčku (obrázok 8). V recirkulačnom režime je potrebný uhlíkový filter a filtrovaný vzduch sa vracia do miestnosti bočnými štrbinami. Pre výsuvné/teleskopické odsávače je potrebné odvodné potrubie aj pri recirkulácii.

Akú montážnu výšku mám dodržať?

Výška závisí od typu varnej dosky: pre elektrickú dosku je minimálna vzdialenosť uvedená v produktovom liste (zvyčajne 65 cm). Pre plynovú dosku dodržte vzdialenosť uvedenú v pokynoch k sporáku (často 75 cm). Nikdy neinštalujte odsávač príliš nízko.

Čo robiť, ak je napájací kábel poškodený?

Poškodený napájací kábel musí vymeniť iba výrobca, jeho servis alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu. Medzitým zariadenie nepoužívajte.

Ako čistiť vonkajšok odsávača?

Použite vlhkú handričku namočenú v mydlovej vode (neutrálny čistiaci prostriedok). Nepoužívajte rozpúšťadlá, alkohol, abrazívne prostriedky ani hrubé handričky, najmä na povrchoch z nehrdzavejúcej ocele.

Prečo odsávač vydáva hluk?

Nadmerný hluk môže byť spôsobený upchatým tukovým filtrom, nesprávne nainštalovaným odvodným potrubím alebo poruchou motora. Najskôr skontrolujte a vyčistite tukový filter. Tiež skontrolujte, či nič neblokuje výstup vzduchu.

Môžem používať odsávač s programátorom alebo externým časovačom?

Nie, je zakázané používať programátor, časovač alebo diaľkové ovládanie, ktoré by zariadenie automaticky zapínalo. Odsávač musí byť pripojený priamo do zásuvky alebo cez dvojpólový vypínač.

Ako zaistiť optimálnu bezpečnosť pri súčasnom používaní s inými spaľovacími zariadeniami?

Zabezpečte dostatočné vetranie miestnosti (prívod vzduchu). Podtlak nesmie presiahnuť 0,004 mbar v mieste spaľovacích zariadení. Tento pokyn neplatí v recirkulačnom režime.

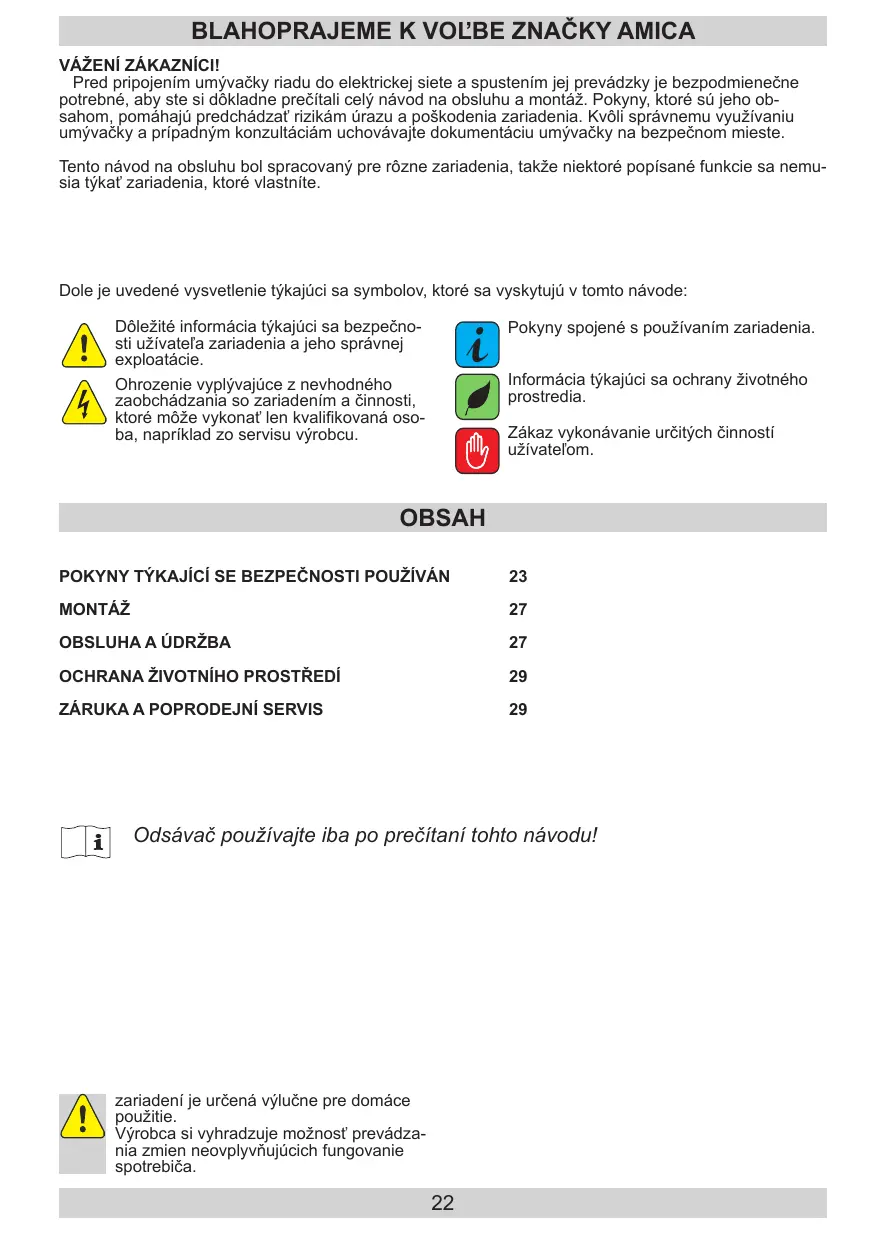

NÁVOD NA OBSLUHU UH 17151-2 E AMICA

Pred pripojením umyvačky riadu do elektrickej siete a spustením jej prevaldžky je bezpodmienečne potrebné, aby ste si dokladne prečitali céí námov na obšluho u montáž. Pokorny, ktoré sú—hejo obsahom, pomahajú predcházat rizikám urázu a poskodenia zariadenia. Kvoí správnemu vyúživaniu umyvačky a pripadným konzultáciém ochovávajte dokumentáciu umyvačky na bezpečnom mieste.

Tento námov na obsluhu bol spracovaný pre rozne zariadenia, takze niedtoré popísané funkcie sa nemusia týkat' zariadenia, ktoré vlastnite.

Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytuju v tomt námode:

Dóležite informácia týkajúci sa bezpečnosti užívatěla zariadenia a jeho správnej exploatatie.

Ohrozenie vyplyvajuce z nevhodného
zaobchodžania so zariadenim a cinnosti,
ktoré möze vykonat'len kualifikovanova osoba, napríklad zo servisu vyrobcu.

Pokyny spojené s použivanim zariadenia.

Informácia týkajúci sa ochranyŽivotného prostredia.

Zákaz vykonávanie určitych Činností užívatełom.

OBSAH

POKNY TYKAJICI SE BEZPECNOSTI POUZIVAN 23

MONTÁZ 27

OBSLUHA A UDRZBA 27

OCHRANA ZIVOTNIHO PROSTREDI 29

ZÁRUKA A POPRODEJNÍ SERVIS 29

Odsávač používajte iba po prečitani tohto námovu!

Vyroba si vyhradzuje moznost' prevadzania zmiem neovplyvnujucich fungovanie spotrebica.

Vyrobca nenesie ziadnu zodpovednost za eventualsekody alebo poziare sposobené zariadenim a vyplvajucim z nedodrozovaniaPokynov uvedenych v toto navodu.

Kuchynsky odsavoč sa používa na odstraṇovanie kuchynskych pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý funguje v režime odt'ahu, pripojte k prislušnému ventiláčnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje instaláciu potrubia, ktoré odvádza vzduch smerom von z miestnosti. Dlžka potrubia (najcastejsie rúrka Ø 120 alebo 150mm) nesmie byt dlhšia ako 4-5 m. Potrubie, ktoré odvádza vzduch je taktiéž nutné pri teleskopickych a nábytkovych digestoroch v prevádkovom režime pohlcovаča.

• Odsávač, ktorý je v prevádkovom režime pohlcovača vyžaduje instaláciu filtra s aktivnym uhlím. V tomto prípade sa nevyžaduje instalácia potrubia odvázajúceho vzduch von, odporúča sa však montáž usmernovača prúdu vzduchu (iba kominové odsávače).
• Odsávač má nežavíslé osvetlenie a tiež odtáhový ventilátor s možnost'ou nastavit'{jednu z niedkol'kych rychlostí otáčania.

V závislosti na verzii zariadenia je odsávač určeny na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínove a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teslekopické a vstavané odsávače). Pred instalaciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov su vel'mi t'ažké.

Vyska instalacie zariadenia nad elektrickou varnou doskou je uvedená v liste vyrobku (technickej špecifikácii zariadenia). Ak je v nadvode na instaláiu plynovych zariadení uvedenávacšia vzdialenost, je potrebné to vziat do uyahy (obr. 1a/b/c).

• Pod kuchynskym odśavočom nenechávajte otvorený ohečn, pri vyberani riadu z horákunastavte minimálny plamečn. Vždy skontrolujte, Či plamečn nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energia a nebezpečné koncentráciu tepla.

• Jedlá pripravované na tukoch musia byt neustále dohliadané, pretože priliš zahriaty tuk sa može vznietit.
  Pred každou operaciou cistenia alebo výmeny filtrà alebo pred začiatkom opráv, vytiahnite zástrčku spotrebica zo zásuvky.
  Cistenie hliníkového filtra, je potrebné vykonávat' prinajmenšom raz na mesiac, v suvislostis existujúcim rizikom požiaru (nasytený tuk je l'ahko zápalny).

Ak sa v miestnosti, okrem kuchynského odsávača, expoatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit postacujúcuventiláciu (privod vzduchu). Bezpečná expoatacia je možná, ked' pri sučasnej práci kuchynského odsávača a spa'lujúcich zariadení, ktoré su závislé na vzduchu v miestnosti, v miesto nastavenia tychto zariadení je podtlak majvšëie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač použivaný ako absorbent zapachov).

• Odsávač nemoźte slúžit' ako plocha podpory pre osoby nachadzajúce sa v kuchyni.

• Odsávač musí byt' casto Čisteny jak zvnútra, tak i zvonka (NAJMENEJ RAZ MESAÇNE, pri dodržovaniePokynov týkajúcich sa udrzby, uvedenych v tomtó námodu).Nedodržovanie zásad týkajúcich sa Čistenie odsávača, ak oj výmeny filtrov moze spósobit' vznik ohrozenia požiarom.

• Ak napájaćí kabel bude poškodený, to musí byt vymenény v špecializovanom opravárenskom podniku.

• Je potreba zabezpečit možnost odpojenia spotrebica od elektrickej siete vytiahnutim zástrčky alebo vypnutim dvojpołového vypínača

• Toto zariadenie nie je prisposobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnými skúsenost'am a znalost'ami zariadenia, iba ak je uskutočnované pod dohladom alebo v sulade s navodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost'.

• Je potreba venovat'zvlăstnu pozornost' tomu, aby spotrebic nepoužívali deti ponechané bez dohl'adu

• Skontrolujte, Či napătie uvedené na vyrobnom štítku odpovedá miestnym parametrom napájania.
  Pred montážou Rozviñte a narovnajte sietový kabel

• Pozor! Obalovy material (polyetylenové vrecúška, kúsky polystyrene nu a pod.) treba počas rozbálovania udržovat mimo dosahu detí.

• UPOZORNENIE: predripojenim odsávača k sietovému napajaniu vždy skontrolujte, ā bol napajaci kabel správnene nainstalovaný a āi NE-BOL pritlačeny odsávačom počas montážnych prac. Nenapajajte spotrebiče na elektrickou siet',Pokial' nebola uplne dokoněné jeho instálácia.

Montáz zariadenia krok za krokom je znázornená na obrázkoch 3...

Nastavenie digestora na režim odsávania

V toto pripade je vzduch odvadzany von zvlastnym potrubim. Pri takom nastaveni je nutne odstranit pripadne filtre s aktivnym uhlikom.

Digestor je pirojeny k ventilacnemu otvoru odvadzajucemu vzduch von z miestnosti pomocou pevného alebo pruzného potrubia s priemorem 120 mm a správnych objímok k totuto potrubiu, ktoré su dostupné v obchodoch s instalačnymi materiálmi.

Nastavenie digestora na režim filtrácie

V toto pripade sa prefiltravany vzduch vracia spat do miestnsto prostrechnictvom vyrezov umiestne nych po oboch stranach horneho komina.

Pri vybránych modeloch univerzálnych odsávačov je potrebné prepnut' páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnut' prévázdkovy režim z od'tahoveho na režim pohlcovača zapachov. Vyčisteny vzduch sa vrát do miestnosti cz otvory, ktoré sa nachadzaju v hornej časti zariadiania.

Odsávač nábytkové a teleskopické, ktoré fungu-jú v režime pohlcovača vyžadujú montáž potrubia, ktoré odvadza vduch. Druhý koniec potrubia je potrebné nasmerováť do miestnosti, tadial bude odvadzáný prefiltrovaný vduch.

Najnižsia a prostredná rychlost slúžia na prevadzku za normalnych podmienok a na odstra-novanie nízkych koncentráci pár, kym majvyšia rychlost slúži len na odstránovanie vysokích koncentráci kuchynskych pár, napr. počas vyprážania alebo grilovania.

OBSLUHA A UDRZBA

Ovladanie odsavoče sa vykonáva pomocou ovladacieho panela (obr. 4)

0 -Zapnutie / vypnutie
- prva rychlost motora, dióda svieti,
- druhá rychlost motora, dióda svieti,
- tretia rychlost' motora, dióda svieti,
- zapnutie / vampnutie osvetlenia.

Táto regulária umozăuje zvolenie optimálnej rychlosti ventilatóra pre potreby expoatacie s minimálnou hodnotou hluku.

Udrzba

Regulaarna udrzba a cistenie spotrebica zabezpeci dobrou a bepzpruchovou praci kuchynskeho odsavaca,ako aj predlzi jeho trvanlivost. Je nutne venovat spezialnu pozornost, aby tukoe aj uhlikové filtrbe boli vymieñané v sulade s odporucanim

Hliníkový protitukový filter je potrebné Čistīt každý mesiac poča normalnej prevádžky odsávače, v umývačke riadu alebo ručne soudžitjem jemného cistiaceho prostriedku alebo tekutého mydia.

Vymena

Uhlikovy filter (použivaný iba vo verzii pohlcovača)

Uhlíkový filter sa používa výlucné vtedy, ked odsávač nie je pripojenyk ventiácnému kanálu. Filter s aktivný umhím má schopnost absorbovania pachov až do svojho nasytenia. Nie je tiež vchodné do umtyia ani k regeneráci a musi byt yvmieñany majmenej jegénkrát na 2 mesiac alebo castejsie v pripade vynimocne intenzivenho používania.

Vymena:

Odporuca sa použivanie vlhkej handričky a neu-trálnych mycích prostriedkov.

Pozor: Po niedko umyvanie v umyvačke, filter mõze zmenit' farbu. Zmena farby nezmână zlyhanie a faru ne potrebna vymena filtru.

Recyclcplace obalu

Vyrobca tymto vyhlasuje, ze vyrobok spiña dôležité poziadavky nasledujúcich europskych smernić:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  smernica ErP - 2009/125/EC
• smernica RoHS 2011/65/EC

a preto vyrobok ziskal označenie C a bolo pren vydané Vyhlásenie o zhode, a toto vyhlásenie bolo spristupné organom obchodnej inspekcie.
