UH 17151-2 E - Dunstabzugshaube AMICA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	AMICA
Modell	UH 17151-2 E
Verwendung	Nur für den Haushalt
Betriebsarten	Abluft oder Umluft (Rezirkulation)
Geschwindigkeitsstufen	3 Stufen (1, 2, 3)
Beleuchtung	Integriert, unabhängig vom Motor
Fettfilter	Aluminium, waschbar (monatliche Reinigung)
Aktivkohlefilter	Für Umluftbetrieb, Austausch alle 2 Monate
Stromversorgung	220-240 V ~ 50 Hz (gemäß Typenschild)
Abluftrohrdurchmesser	120 mm oder 150 mm
Montagehöhe	Siehe Produktkarte (≥ 65 cm bei Elektroherd, ≥ 75 cm bei Gasherd)
Außenreinigung	Feuchtes Tuch und mildes Reinigungsmittel (keine Lösungsmittel oder Scheuermittel)
Innenreinigung	Mindestens einmal im Monat
Vor Wartung Netzstecker ziehen	Erforderlich (Stecker oder zweipoliger Schalter)
Verbote	Nicht flambieren, nicht ohne Fettfilter betreiben
Garantie	Ja, gemäß Garantiekarte
Normen	CE (Niederspannung, EMV, RoHS)
Reparierbarkeit	Netzkabel nur durch Fachkraft austauschbar
Gewicht und Abmessungen	In der Anleitung nicht angegeben

Häufig gestellte Fragen - UH 17151-2 E AMICA

Wie reinige ich den Fettfilter der Dunstabzugshaube?

Der Fettfilter aus Aluminium muss mindestens einmal im Monat gereinigt werden. Er kann in der Geschirrspülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden. Nach mehreren Wäschen kann sich die Farbe ändern, was die Funktion nicht beeinträchtigt.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter im Umluftbetrieb kann nicht gewaschen werden. Er muss alle 2 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Der Ausbau ist in Abbildung 6 der Anleitung dargestellt.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, es ist ausdrücklich verboten, die Haube ohne den Aluminium-Fettfilter zu betreiben. Der Filter verhindert, dass Fett in den Motor gelangt, und verringert die Brandgefahr.

Wie wechsle ich vom Abluft- in den Umluftbetrieb?

Bei einigen Modellen muss ein interner Hebel umgelegt werden (Abbildung 8). Im Umluftbetrieb ist ein Aktivkohlefilter erforderlich, und die gefilterte Luft wird durch seitliche Schlitze in den Raum zurückgeführt. Bei Schieber-/Teleskophauben ist auch im Umluftbetrieb ein Abluftschlauch erforderlich.

Welche Montagehöhe muss ich einhalten?

Die Höhe hängt vom Herdtyp ab: Bei einem Elektroherd ist der Mindestabstand auf der Produktkarte angegeben (in der Regel 65 cm). Bei einem Gasherd halten Sie den in der Anleitung des Herdes angegebenen Abstand ein (oft 75 cm). Installieren Sie die Haube niemals zu niedrig.

Was tun, wenn das Netzkabel beschädigt ist?

Das beschädigte Netzkabel darf nur vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden. Benutzen Sie das Gerät in der Zwischenzeit nicht.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser (mildes Reinigungsmittel). Keine Lösungsmittel, Alkohol, Scheuermittel oder raue Tücher verwenden, besonders auf Edelstahloberflächen.

Warum macht die Dunstabzugshaube Geräusche?

Übermäßige Geräusche können durch einen verstopften Fettfilter, einen falsch installierten Abluftkanal oder einen Motordefekt verursacht werden. Überprüfen und reinigen Sie zuerst den Fettfilter. Stellen Sie auch sicher, dass nichts den Luftauslass blockiert.

Kann ich die Dunstabzugshaube mit einem externen Timer oder einer Zeitschaltuhr verwenden?

Nein, es ist verboten, eine Zeitschaltuhr, einen Timer oder ein Fernbedienungssystem zu verwenden, das das Gerät automatisch einschaltet. Die Haube muss direkt an eine Steckdose oder einen zweipoligen Schalter angeschlossen sein.

Wie gewährleiste ich optimale Sicherheit bei gleichzeitigem Betrieb mit anderen Verbrennungsgeräten?

Sorgen Sie für eine ausreichende Belüftung des Raumes (Luftzufuhr). Der Unterdruck darf 0,004 mbar am Standort der Verbrennungsgeräte nicht überschreiten. Dieser Hinweis gilt nicht im Umluftbetrieb.

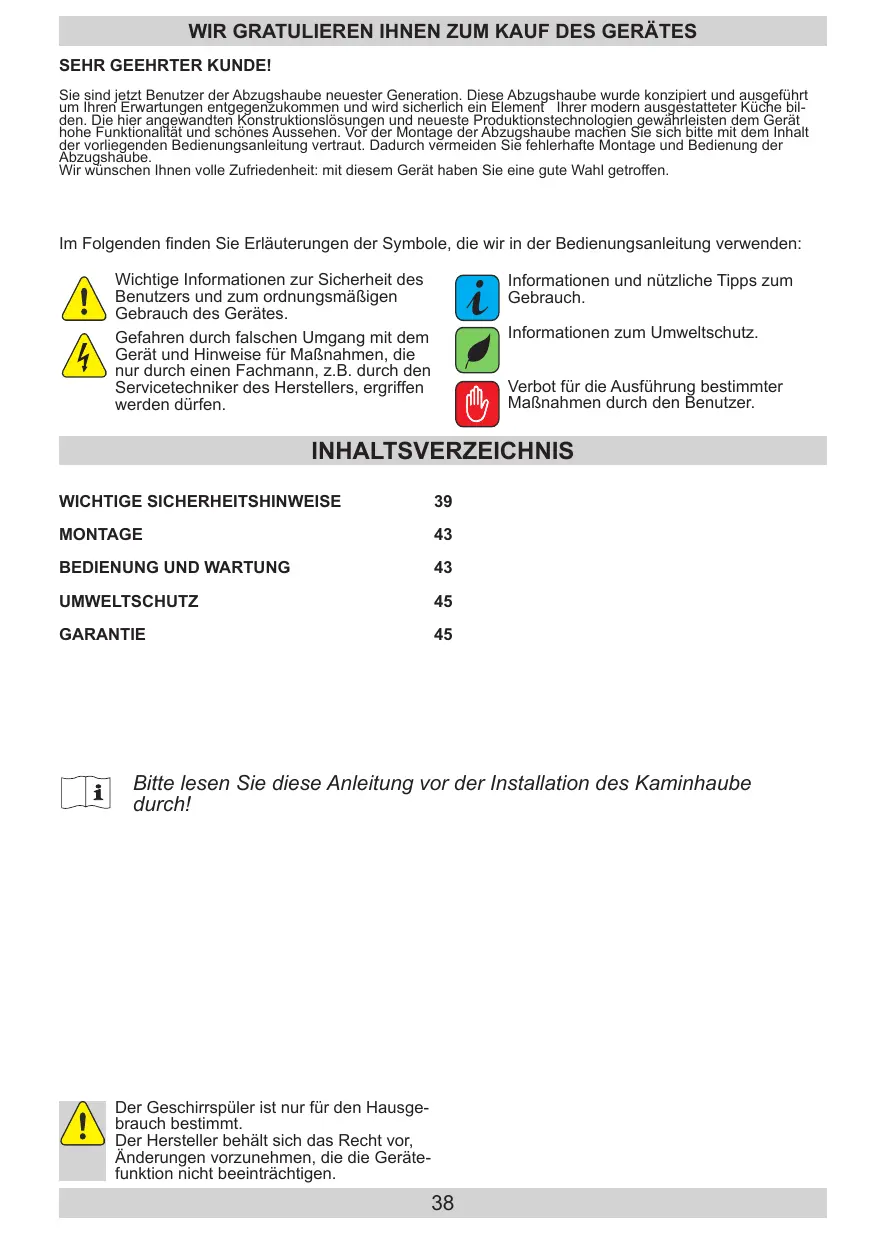

BEDIENUNGSANLEITUNG UH 17151-2 E AMICA

BEDIENUNGSPANLEITUNG - KAMINHAUBE DE 46

NOTICE D'UTILISATION - HOTTE ASPIRANTE FR 56

SEHR GEEHRTER KUNDE!

Sie sind jetzt Benutzer der Abzugshaube neuester Generation. These Abzugshaube wurde konzipiert und ausgeführrt um ihren Erwartungen entgegenzukommen und wird sicherlich ein Element ihrer modern ausgestatteter Kuche bilden. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schones Aussehen. Vor der Montage der Abzugshaube machen Sie sichitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.

Wir wünschen Ihnen volte Zufriedenheit: mit thisem Gerät haben Sie eine gute Wahl getroffen.

Im Folgenden finden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden:

Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes.

Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden dürfen.

Informationen und nützliche Tipps zum Gebrauch.

Informationen zum Umweltschutz.

Verbot für die Ausführung bestimmter Maßnahmen durch den Benutzer.

INHALTSVERZEICHNIS

WICHTIGESICHERHEITSHINWEISE 39

MONTAGE 43

BEDIENUNG UND WARTUNG 43

UMWELTSCHUTZ 45

GARANTIE 45

Bitte lesen Sie diese Anleitung vor der Installation des Kaminhaube durch!

Der Geschirrspüler ist nur für den Hausgebrauch bestimmt.

Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, die die Geräte-funktion nicht beeinträchtigen.

Der Hersteller haftet nicht fur die Schaden, die Folge der Nichteinhaltung inder vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.

Die Dunstabzugshaube dient zur Abführung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugshaube nicht zu anderen Zwecken.

• Beim Abluftbetrieb muss die Dunstabzugshaube an einen entsprechenden Luftungskanal angeschlüssen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschließen!). Es ist damit erforderlich, eine Leitung zur Abführung der Abluft nach außen zu installieren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von 0 120 oder 150mm) sollte maximal 4-5 m lang sein. Die Abluftleitung ist auch bei Telescop-und Möbeldunstabzugshauben bei Umluftbetrieb erforderlich.

• Beim Umluftbetrieb muss der Aktivkohlefilter installiert werden. In dieser Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installieren. Zu empfehlen ist dagegen die Montagedes Umlenkblechs für die Abluft (nur bei Kaminabzugshauben).

Die Dunstabzugshaube verfügt über eine unabhängige Beleuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstellung einer der mehreren Leistungsstufen.

• Je nach der Version der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbrinigung an einer vertikalen Wand über einem Gas-oder Elektroherd (Kaminabzugshauben und Universalabzugshauben); unter der Decke über einem Gas- oder Elektroherd (Inselabzugshauben); an einer vertikalen Wand in einem Möbelstück über einem Gas- oder Elektroherd (Teleskop-und Möbeldunstabzugshauben) bestimmt. Vergewissern Sie sich vor der Montage, ob die Wand-oder Deckenkonstruktion für die Montage der Dunstabzugshaube geeignet ist und standhalten kann. Manche Modelle der Dunstabzugshauben sind sehr schwer.

Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der technischen Spezifikation des Gerätes) angegeben. Sollte in der Montageanleitung für Gasherde ein größer Abstand angegeben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c).

• Vermeiden Sie offen Flammen unter der Dunstabzugshaube. Wenn Sie das Kochgeschirr von der Gaskochstelle nehmen, stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer dazu, dass die Flamme keinesfalls über das Kochgeschirr hinausragt, sonst kommt es zu unerwünschten Energieverlusten und zur gefährlichen Koncentration von Wärme.

Die Zubereitung der Gerichte mit Fetten muss stets unter Aufsicht erfolgen, da das überhitzte Fett sich Schnell selbst entzüden kann.
- Vor jedem Filterwechsel oder vor Durchführung von Reparaturen trennen Sie das Gerät von der Stromversorgung, indem Sie den Stecker aus der Steckdoseziehen.
Der Fettfilter der Dunstabzugshaube ist durchschnittlich alle zwei bis drei Wochen zu reinigen. Ein überfetteter Filter bedeutet Brandgefahr!

• Sollten im Raum gleichzeitig sowohl die Abzugshaube als andere nicht mit Strom gespeiste Geräte (z.B. Öfen für flüssige Brennstoffe, Durchlauferhützer, Thermen) betreiben werden, muss für eine ausreichende Belüftung des Raumes (Luftzufuhr) gesorgt werden. Ein{sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer, luftverbrauchender Geräte, der Unterdruck in ihrer direkten Höhe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshaube).

Die DunstabzugshaubearfichtalsStutzflachefurPersonen,disichgeradeinderkuchebefinden,genutztwerden.

Die Dunstabzugshaube sollte sowohl von außen als auch von innen oft (MINDESTENS EINMAL PRO MONAT, unter Bechtung der in dieser Gebrauchsanweisung angegebenen Hinweise zur Wartung des Gerätes) gereinigt werden. Bei Nichtbeachtung der Grundsätze, die die Reinigung der Dunstabzugshaube und den Filterwechsel betrefffen, entstehen Brandgefahr. Der Hersteller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der Nichtbeachtung der in dieser Gebrauchsanweisung angegebenen Hinweise ergeben.

• Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden.
  Das Gerät muss problemos vom Stromnetz zu trennen sein, indem man den Stecker herauszieht oder den zweipoligen Schalter betätglt.

Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperslichen, Sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrene sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei dess, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.

• Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedieren. Erlauben Sie den Kinder nicht mit dem Gerät zu playen.
• Prüfen Sie, ob die auf Typenschild gemachteten Angaben zur Spannung den örtlichen Parametern der Stromversorgung entsprechen.
• Das Netzkabel vor der Montage ausrollen und begradigen.
  Vorschlafungsgeschäfte
• Vorschlafungsgeschäfte
• Verpackungsmaterialien (Kunststoffbeutel und Styropor)
• Kunden gemährlich sein!

• Halten Sie diese von Kindern fern! Erstickungsgefahr!

• ACHTUNG: Vor Anschluss der Dunstabzugshaube ans Stromnetz muss immer kontrolliert werden, ob das Netzkabel ordnungsmäßig installiert und während der Montagearbeiten durch die Dunstabzugshaube NICHT eingeklemmt wurde. Es ist empfehlenswert, das Funktionstüchtigkeit der Dunstabzugshaube vor der Ergeinfung der Montagemaßnahmen zu überprüfen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
- Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
- WARNUNG! erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

Montage

Die Montage wurde Schritt fur Schritt auf den Abbildungen 3... gezeigt.

Einstellung des Abluftbetriebs der Dunstab-zugshaube

Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgefuhlrt. Dabei sollen eventuell bestehende Kohleaktiffilter entfernrt werden. Die Abzugshaube schlieben Sie an das Abzugsloch mit einem fixem oder flexiblen Rohr Ø 120 mm (im Fachhandel erreichbar) an. Der Anschluss solte von einem qualifizierten Fachmann durchgefuhlrt werden.

Einstellung des Umluftbetriebs der Dunstab-zugshaube

In dieser Option kehrt die gefilterte Luft über die auf beiden Seiten des oberen Kamin befindlichen Offnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlefilter zu installmentieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell).

In ausgewählten Modellen der Universalabzugshauben muss der Hebel in der Dunstabzugshaube umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die gereinigte Luft kehtr über die im oberen Bereich des Gerätes befindlichen Offnungen in den Raum zurück.

Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu halten, dadurch erfolgt die Abführung der gefilterten Luft.

Geschwindigkeit der Lufters

Unter normalen Bedingungen und bei geringer Konzentration der Dampfe wird geringe und mittlere Geschwindigkeit empfohlen. Die hochste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Konzentration der Dampfe, z.B. beim Braten oder Grillen, genutzt werden.

BEDIENUNG UND WARTUNG

Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4a)

0 - Ein- / Ausschalter. Drücken Sie diese Taste, um das Gerät ein- bzw. auszuschalten.
- Betrieb des Gerätes mit geringer Drehzahl und Abzugsleistung
- Betrieb des Gerätes mit mittlerer Drehzahl und Abzugsleistung
- Betrieb des Gerätes mit hoher Drehzahl und Abzugsleistung
- Beleuchtung ein-/ ausschalten

Wartung

Durch die regelmäßige Wartung und Reinigung ist guter und fehlfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind besondere Hinweise des Herstellers zu beachten.

Alufettfilter

Reinigung

Der Aluminiumfettfilter sollte bei einem üblichen Betrieb der Dunstabzugshaube jedem Monat im Geschirrsprüder oder per Hand mit einem feinen Reinigungsmittel oder flüssiger Seite gereinigt werden.

Wechsel

Die Demontage des Aluminiumfettfilters wurde in der Abbildung 5 gezeigt.

In manchen Modellen wurde ein Akrylfilter eingesetzt. Diese ist mindestens alle zwei Monate oder hafiger bei einem durchaus intensiven Gebrauch zu wechseln.

Kohlefilter (nur in der Version mit dem Umlaufbetrieb)

Das Aktivkohlefilter wird ausschließlich im Umluftbetrieb verwendet.

Das Aktivkohlefilter kann Gerüche so lange absorbieren bis es gesättigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - mindestens einzelmal alle zwei Monate, bei starker Beanspruchung auch früiger - erfolgen.

Austausch

Die Demontage des Aktivkohlefilters wurde in der Abb. 6 gezeichnet.

Reinigung

Normale Reinigung der Dunstabzugshaube:

• Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl.
• Verwenden Sie weder Lösemittel noch Alko-hol, weil die lackierten Oberflächen dadurch matt werden konnen.
• Verwenden Sie keine atzenden Stoffe, insbesondere bei der Reinigung von Oberflächen aus nichtstendem Stahl.
• Verwenden Sie keine harten, rauen Reinigungstücher

Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden.

Achtung: Nach mehrerer Reinigungen in der Spulmaschine kann sich die Farbe des Alufettfilter'sändern. Diese Farbänderung bedeutet keine Funktionseinschänkung, das Alufettfilter muss nicht ausgetauscht werden.

Entsorgung der NeugeräteVerpackung

Das Gerä wird durch seine Verpackung gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entstehen. Unsere Verpackungen werden aus umweltfreundlichen Ma

terialien hergestellt, die niederverwertbar sind:

• Außenverpackung aus Pappe/Folie
• Formteile aus geschäumtem, FCKW-freiem Polystvörl (PS)
  Folien und Säcke aus Polyethylen (PE)

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegel-schlosser entfernen oder unbrauchbar machen - Soverhindern Sie, dass sich spielende Kinder im Gerat selbst einsparren konnen Der Versorgungleitungsaustausch- der Y-Typ

Anschluß Wenn die Versorgungsleistung beschädigt wird, muss sie ausgetauscht werden Der Austausch darf nur in einer autoriesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerat wurde gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektro-nikktgerate mit dem Symbol einer durchgekruzten Müll-tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro-nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäß Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten verhinn- dert eventuelle Gesundheitsschäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren.

GARANTIE

Garantie

Garantieleistung entsprechend der Garantiekarte.

Der Hersteller lehtune Haftung ab, die aus unsachgemaffem Gebrauch der Mikrowelle resultiert.

CE-Konformitätserklärung

Der Hersteller theses Produktes erklart hiermit in alleiniger Verantwortung, dass theses Produkt den einschlagigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

Niederspannungsrichtlinie 2014/35/EG
Elettromagnetische Verträgekeit 2014/30/EG
ErP-Richtlinie 2009/125/EG
- Richtlinie RoHS 2011/65/EG

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.
