UH 17151-2 E - Kuhinjska napa AMICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	AMICA
Model	UH 17151-2 E
Uporaba	Samo za gospodinjstvo
Načini delovanja	Odvod ali recirkulacija (kroženje)
Število hitrosti	3 hitrosti (1, 2, 3)
Osvetlitev	Vgrajena, neodvisna od motorja
Maščobni filter	Aluminij, pralen (mesečno čiščenje)
Ogljeni filter	Aktiven za recirkulacijo, zamenjava vsaka 2 meseca
Električni napajalnik	220-240 V ~ 50 Hz (glede na napisno ploščico)
Premer odvodne cevi	120 mm ali 150 mm
Višina namestitve	Glejte kartico izdelka (≥ 65 cm za električno kuhališče, ≥ 75 cm za plin)
Zunanje čiščenje	Vlažna krpa in nevtralen detergent (brez topil ali abrazivnih sredstev)
Notranje čiščenje	Vsaj enkrat na mesec
Odklop pred vzdrževanjem	Obvezno (vtič ali bipolarno stikalo)
Prepovedi	Ne smete uporabljati odprtega ognja, ne uporabljajte brez maščobnega filtra
Garancija	Da, v skladu z garancijsko kartico
Standardi	CE (Nizka napetost, EMS, RoHS)
Popravljivost	Napajalni kabel lahko zamenja samo usposobljena oseba
Teža in mere	Ni navedeno v navodilih

Pogosto zastavljena vprašanja - UH 17151-2 E AMICA

Kako očistiti maščobni filter nape?

Aluminijasti maščobni filter je treba očistiti vsaj enkrat na mesec. Lahko ga operete v pomivalnem stroju ali ročno z blagim detergentom. Po večkratnem pranju se lahko barva spremeni, vendar to ne vpliva na njegovo delovanje.

Kdaj zamenjati ogljeni filter?

Aktivni ogljeni filter, ki se uporablja v načinu recirkulacije, ni pralen. Zamenjati ga je treba vsaka 2 meseca ali pogosteje ob intenzivni uporabi. Njegovo odstranjevanje je prikazano na sliki 6 v navodilih.

Ali lahko napo uporabljam brez maščobnega filtra?

Ne, strogo je prepovedano uporabljati napo brez aluminijastega maščobnega filtra. Filter preprečuje vdor maščob v motor in zmanjšuje nevarnost požara.

Kako preklopim iz načina odvoda v način recirkulacije?

Pri nekaterih modelih je treba preklopiti notranji vzvod (slika 8). V načinu recirkulacije je potreben ogljeni filter, filtriran zrak pa se vrne v prostor skozi stranske reže. Pri predalnih/teleskopskih napah je potrebna odvodna cev tudi v recirkulaciji.

Kakšno višino namestitve moram upoštevati?

Višina je odvisna od vrste kuhališča: za električno kuhališče je najmanjša razdalja navedena na kartici izdelka (običajno 65 cm). Za plinsko kuhališče upoštevajte razdaljo, navedeno v navodilih štedilnika (pogosto 75 cm). Nape nikoli ne namestite prenizko.

Kaj storiti, če je napajalni kabel poškodovan?

Poškodovan napajalni kabel lahko zamenja samo proizvajalec, njegov servis ali podobno usposobljena oseba, da se prepreči nevarnost. Naprave vmes ne uporabljajte.

Kako očistiti zunanjost nape?

Uporabite vlažno krpo, namočeno v milnici (nevtralen detergent). Ne uporabljajte topil, alkohola, abrazivnih sredstev ali grobih krp, zlasti na površinah iz nerjavnega jekla.

Zakaj napa povzroča hrup?

Prekomerni hrup je lahko posledica zamašenega maščobnega filtra, nepravilno nameščene odvodne cevi ali okvare motorja. Najprej preverite in očistite maščobni filter. Preverite tudi, ali nič ne ovira izhoda zraka.

Ali lahko napo uporabljam z zunanjim programatorjem ali časovnikom?

Ne, prepovedano je uporabljati programator, časovnik ali daljinski upravljalnik, ki bi napravo samodejno vklopil. Napa mora biti priključena neposredno na vtičnico ali bipolarno stikalo.

Kako zagotoviti optimalno varnost pri sočasni uporabi z drugimi napravami na zgorevanje?

Zagotovite zadostno prezračevanje prostora (dovod zraka). Podtlak ne sme preseči 0,004 mbar na mestu naprav na zgorevanje. To navodilo ne velja v načinu recirkulacije.

NAVODILA ZA UPORABO UH 17151-2 E AMICA

Napomene vezane uz uporabu uredaja.

Informacao o zaftiti okolisa.

Zabrana obavljanja odreedenih aktivosti od strane korisnika.

SADRžAJ

VAZNE SIGURNOSNE INFORMACije 63

INSTALACIJA UREDAJA 67

UPORABA I ODRZAVANJE 67

ZASTITA OKOLIŠA 69

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 69

Preporucena je uporaba vlažne krpe i neutralnih sredstava za pranje.

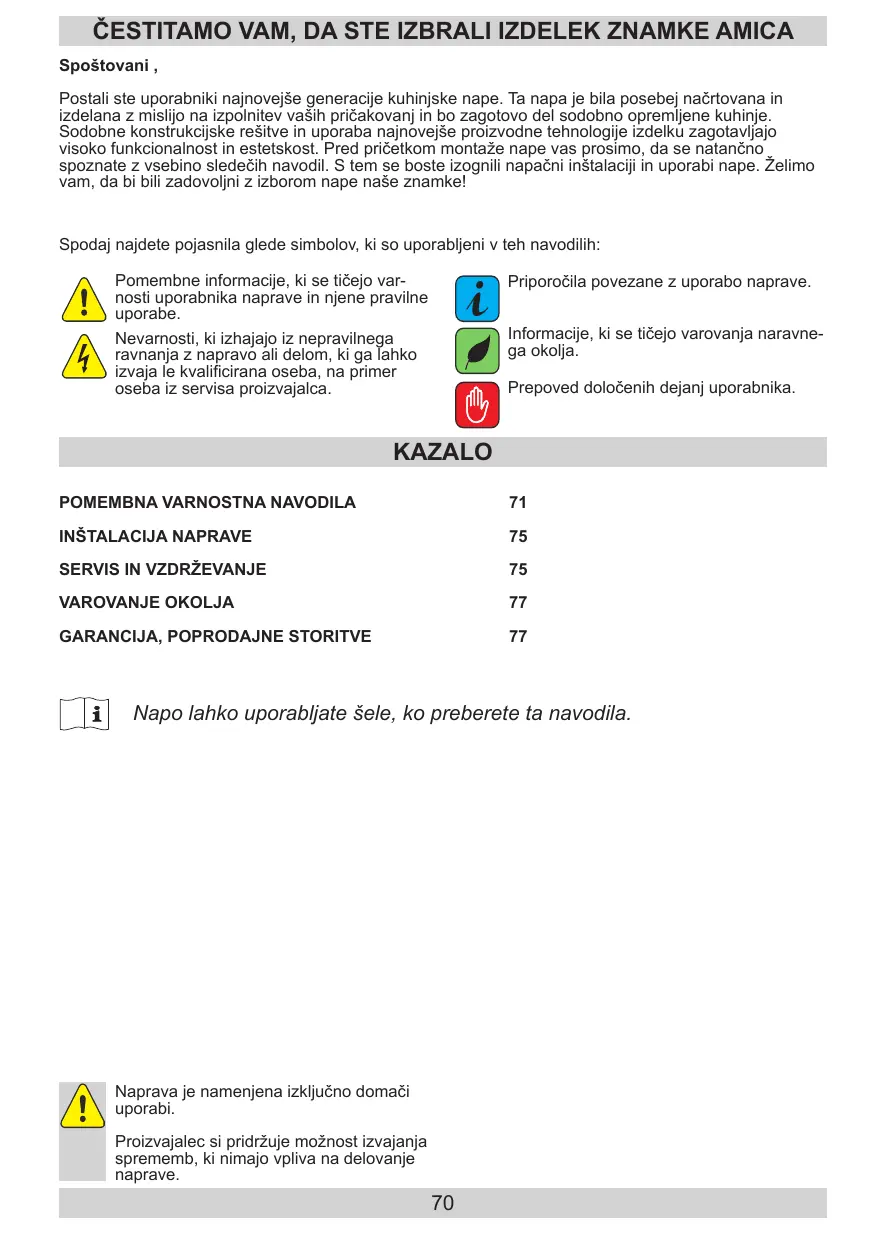

Postali ste uporabniki majnovejse generacione kuhinjske nape. Ta napa je bila posebej načrtovana in izdelana z mislijo na izpolnitev vaših pričakovanj in bo zagotovo del sodobno opremljene kuhinje. Sodobne konstrukcije resitve in uporaba majnovejse proizvodne technologije izdelku zagotavljao visoko fungknolnost in estetskost. Pred pričekom montaže nape vas prosimo, da se natančno spoznate z vsebino sledečih navodil. S tem se boste izognili napacni instalaciji in uporabi nape. Želimo vam, da bi bili zadovolji n zaiborom nape našemke!

Spodaj najdete pojasnila glede simbolov, ki so uporabljeni v teh navodilih:

Pomembne informacije, ki se ticejo var-nosti uporabnika naprave in njene prvilne uporabe.

Nevarnosti, ki izhajajo iz nepravilnegara ravnanja z napravo all delom, ki ga lahko izvaja le kvalificirana oseba, na primer oseba iz servisa proizvajalca.

Priporocila povezane z uporabo naprave.

Informacije, ki se tičejo varovanja naravnega okolja.

Prepoved dolocenih dejan uporabnika.

KAZALO

POMEMBNA VARNOSTNA NAVODILA 71

INSTALACIJA NAPRAVE 75

SERVIS IN VZDRZEVANJE 75

VAROVANJE OKOLJA 77

GARANCIJA,POPRODAJNE STORITVE 77

Napo lahko uporabljate šele, ko preberete ta navodila.

Naprava je namenjena izključno domači uporabi.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Proizvajalec ne nosi nobene odgovornosti za eventualno skodo ali pozare, ki bi jih lahko izdelek povzročil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.

Kuhnjska napa služi odzračevanju kuhnjskih dimov. Ni primerna za uporabo v druge namene.

Napa, ki je namejena odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva instalacijo odvodne cevi, po kateri zrak potuje ven. Dolžina cevovoda (najpogosteje cev 120 ali 150mm) ne sme biti daljša od 4-5 m. Ovodna cev je potrebna tudi pri otočnih in vgradnih napah obtočne razligice.

Obtočna napa zahteva instalacijo filtra na osnovi aktivnega oglja. V tem primuru ni potrebna instalacija odvodne zračne cevi, pri poroča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).

K napi 'spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.

• Odvisno od razlicice izdelka, je napa namenjena trdni pritrditvi na vertikalni steni nad plinskim ali elektricnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali elektricnim štedilnikom (otočne nape); na vertikalni steni v pohišteni vgradnji nad plinskim ali elektricnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, če je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.

Višina montaže izdelka nad elektronsko plošco je podana v podatkovni kartici izdelka (tehnčni specifikaciji izdelka). Če je pri navodilih za instalacijo plinskih izdelkov podana večja razdalja, je to treba upostevati (Slika 1a/b/c).

Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz stedilnika pa je potrebno ogenj zmanjsati na minimalni plamen. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroci neželeno izgubo energije in nevarno koncentracijo toplote.

Jedi 'kuhane na maschobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maschoba hitro vname.

Pred vsakrsnim cischenjem, zamenjavo filtra ali pred zaetkom popravljalnih del, je potrebno vtikač izklopiti iz vtičnice.

Maščobni filter kuhinjske nape je potrebno Čistiti vsaj enkrat mesečno, saj se lahko filter, Če je prežet z maščobo. hitro vname.

Ce se v prostoru poleg nape uporabljia druge naprave brez elektricnega napajanja (npr. peci na tekoça goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zraka). Varna uporaba je možna, kadar pri istocasnom delovanju nape in naprav na kurjavo, odvisnih od zraka v prostoru, na mesti instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

Napa ljudem v kuhinji ne sme sluziti kot povrsina za oporo.

Potrebno je Čistiti tako zunanjost nape kot njeno notranjost (VSAJ ENKRAT MESECNO, z upoštevanjem nasvetov, ki se tičejo vždrževanja, podanih v spodnjih navodilih). Neupoštevanje pravil, ki setičejo nape oz. menja-ve filtrov lahko povzroci možnost požara.

Ce je elektricna povezava poškodovana, mora biti zamenjana v specializiranem servisu.

Potrebno je zagotoviti moznost izklopanaprave od elektricne napeljave, bodisi zodklopom vtikaça ali izklopom dvopolnegastikala.

• Naprava ni namejena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihičnozmogljivostjo, ali osebam s pomanjkanjem izkušenj ali poznavanja naprave, razenČe se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovovarnost.

Posebej je treba paziti, da naprave ne bi uporabljali otroci brez nadzora odgovornih oseb.
Preveriti je potrebno, ce napetost podana na znakovni tablici odgovarja parametrom napajalnegamesta.
Pred montaço je elektrčni prevodnik potrebno razviti in porav-nati.
- Pozor! Embalažne materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosegā otrok.
POZOR: vedno preden napo povežemo je potrebno preveriti, ce je bil napajalni kabel pravilno namescen in NI bil v teku montaze prescipnjen ali prepognjen. Ne povezujte naprave z elektricno napeljavopred koncem montaze.
Uporaba nape brez montaže aluminija-stih maščobnih filtrov je prepovedana.
- Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).

V teku nameščanja tehnicih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.
POZOR! Vijaki ali utrjevalni elementi, ki niso pritrjeni v skladus temi navodili, lahko povzrocijo nevarnost zdravju aliŽiviljenju.

Montaža

Montaza naprave je korak po koraku prikazana na slikah št. 3...

Nastavitev odzračevalnega načina delovanja nape

Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavı aktivnegə oqlia.

Napa se povezaña z odvodno cejo, ki zar odvaja ven s pomoćjo trdne ali elastíché cevi premera 150 ali 120~mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z instalacijskimi materiali.

Povezavo mora narediti kvalificiran instalater.

Nastavitev delovanja nape z obtočnim načinom delovanja

Pri tem načinu delovanja se prefiltriran zrak ponovno vme v prostor prek obojestransikh odprtin na zgorniji cevi za odvajanje zraka.

Pri tej nastavitvi se mora namestiti filter na podstavi aktivnega oglia oz. se priporoča montaža usmerjevalnika odvajanja zraka (dostopnost odvisna od modela).

Pri izbranih modelih univerzalinih nap je potrebno preklopiti vzvod na notranji strani nape (Slika 8), da bi preklopili nacin delovanja iz odzracevalnega na obtochnega. Ociscen zrak se v prostor vrne prerok odprtin, ki se nahajajo na zgornjem delu naprave.

Vgradne in teleskopske nape, ki delujejo v obtocnem nacinu zahevajo montazo otochnce cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Hitrost ventilatorja

Najnižja in srednja hitrost se uporablja pri normal-nih pogojih oz. pri majhni količini dima, najišja hitrost pa njai se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtu ali prazenju.

SERVIS IN VZDRŽEVANJE

Upravljanje nape je mogoče prek kontrolnega panela (Slika 4)

• Polja 1, 2, 3 - služijo regulaciji hitrosti ventilatorj v seriji od 1 do 3,
• Polje za osvetlitve "L" - služi za vkljucitev in izključitev fuci pri napi, neodvisno od delovanja motorja.

Vzdrzevanje

Redno vzdřěvanje in Čišćenje naprave zagotavlja dobro delovanje nape brez okvar in podaljiša njenoživjenjsko dobo. Potrebno je biti posebej pozoren, da se masćobni filter in filter z aktivnim ogljem cisti in menja v skladu s priporočili proizvajalca.

Kovinski maščobni filter

Cischenje

Aluminijasti mascbonbi filter mora biti pri normalnem delovanju nape ocijsen v pomivalnem stroju s po-mocjo nezega detergenta al tekocega mila.

Menjato

Demontaža aluminijastega maščobnega filtr je pri-kazana na sliki 5.

Pri nikaterih modelih je namešen akrilni filter. Potrebna ga je menjati vsaj enkrat na dva mesea ali pogostëje v priméru izjemno intenszivne uporabe.

Filter z aktivnim ogljem (namescen le v primeru obtočne nape)

Delovanje - Filter z aktivnim ogljem se namesca izkljucno takrat, kadar naja ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na dva measca ali pogosteje vprimeru izjemno intenszive uporabe.

Menjava

Demontaza maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Zamenjava luči je prikrazana na sliki 7. Namestiti je potrebno Žarnice / halagenske Žarnice / diodne module takšnih parametrov, kakršni so pri tistih,ki so bili v naprivo namešceni tovarnisko. Ce slika ne obstaja v navodilih za uporabo,so zamenjava modula osvetlitve lahko izvede le pri pooblaschem servisu.

Cischenje

Obicajno ciscenje nape:

Ne uporabljaite mokrih krp ali gobic, niti vode.
- Ne uporabljate topil ali alkohola, saj lahko ti povzrocijo, da polakirana povrsina postane matirana.
Predvsem za Čišćenje povrsine izdelane iz nerjavecega jekla ne uporabljate korozivnih snovi.
Ne uporabljaje trde, grobe krpe

Priporoča se uporaba vlăžne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Spremembarve ne pomeni nepravilnosti, niti ne zahteva zamenjave filtra.

Reciklaza embalaze

Naprava je bila za Čas
transporta zašćitena pred
poskodovanjem.
Prosimo, da po ržpakir
nju naprave odstranite elemente
embalaje na nacin,
ki ne ogroza okolja. Vsi
materiali, uporabljeni za

embalazo, so okolju prijazni, v celoti jih je mozno reciklirati:

Zunanja embalaza iz kartona/ folije
Oblika iz polistirenske (PS) pené brez CFC
- Folija in vremečke iz polietilena (PE)

UMIK IZ UPORABE

Če izdelka ne bomovec uporabljali, moramo preden ga zavržemo izuporabljenega materiaialodrezati elektrichi kabel. Ta naprava je oznacenskladno z evropsko direktivo 2002/96/EU in poljskim

zakonom o odpadni elektrichi in elektronski opremi s prečrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadi.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje opadne elektricne in elektronske opreme. Ti zbiralci opadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni system, ki omogoca sprejem te odrabljene opreme.

Ustreznovravnane z odpadno elektricno in elektronsko opremo pomaga prepreciti zdrazvju ljudi in stanju naravnega okolja skodljive posledice, izhajaoce iz prisnotosti v njej nevarnih sestavin in iz neustrezna ga skladišenja in predelave take opreme.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom.

Proizvajalec ne odgovarja za morebitno skodo zaradi nepravilnega ravnanja z izdelkom.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navenenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktive o elektromagnetni združljivosti 2014/30/UE
• direkt o okoljsko primerni zasnovi 2009/125/ES
• direkt o RoHS 2011/65/ES

in zato je bil izdelek označen z Č Č ož. je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.
