| Produkttyp | Dekorativ köksfläkt |
| Märke | FALMEC |
| Modell | TAB |
| Strömförsörjning | 220-240 V ~ 50/60 Hz (beroende på land) |
| Motoreffekt | Ej specificerad (se märkplåten) |
| Belysning | Högeffektiva LED-spotlights (utbytbara) |
| Antal hastigheter | 4 hastigheter + automatikcykel (modellerna SPRING och LYBRA: 3 hastigheter) |
| Specialfunktioner | Timer 15 min, filterlarm, föroreningsdetektering (luftkvalitetssensor) |
| Avluftningstyp | Invändig recirkulation (filter) med kol-zeolitfilter + E.ION-jonisering |
| Metallfettfilter | Tvättbara (var 30:e drifttimme); diskmaskinssäkra (max 55°C) |
| Kombinerade kol-zeolitfilter | Regenerering i ugn vid 200°C var 18:e månad; byte var 3:e år |
| Joniseringsrör | Rengöring med etylalkohol var 18:e månad; byte var 5:e år |
| Minsta avstånd ovanför spis | 65 cm (kan minskas enligt monteringsanvisningarna) |
| Vikt | Ej specificerad (ca 15-25 kg beroende på version) |
| Material | Borstat rostfritt stål (yttre ytor) |
| Installation | Endast för kvalificerad installatör; vägg- eller takmontering beroende på konfiguration |
| Säkerhetsstandarder | Överensstämmer med CE-standarder; jordning obligatorisk; använd inte utan filter |
| Underhåll | Extern rengöring var 15:e dag med mjuk trasa och neutralt rengöringsmedel; undvik slipande produkter |
| Garanti | Tillverkargaranti (se villkor); originalreservdelar krävs |
| Medföljande tillbehör | Monteringssats, rengöringsservetter « Magic Steel », filter (beroende på version) |
Vanliga frågor - TAB FALMEC
Användarfrågor om TAB FALMEC
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Luftkonditionering i PDF-format gratis! Hitta din manual TAB - FALMEC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. TAB av märket FALMEC.

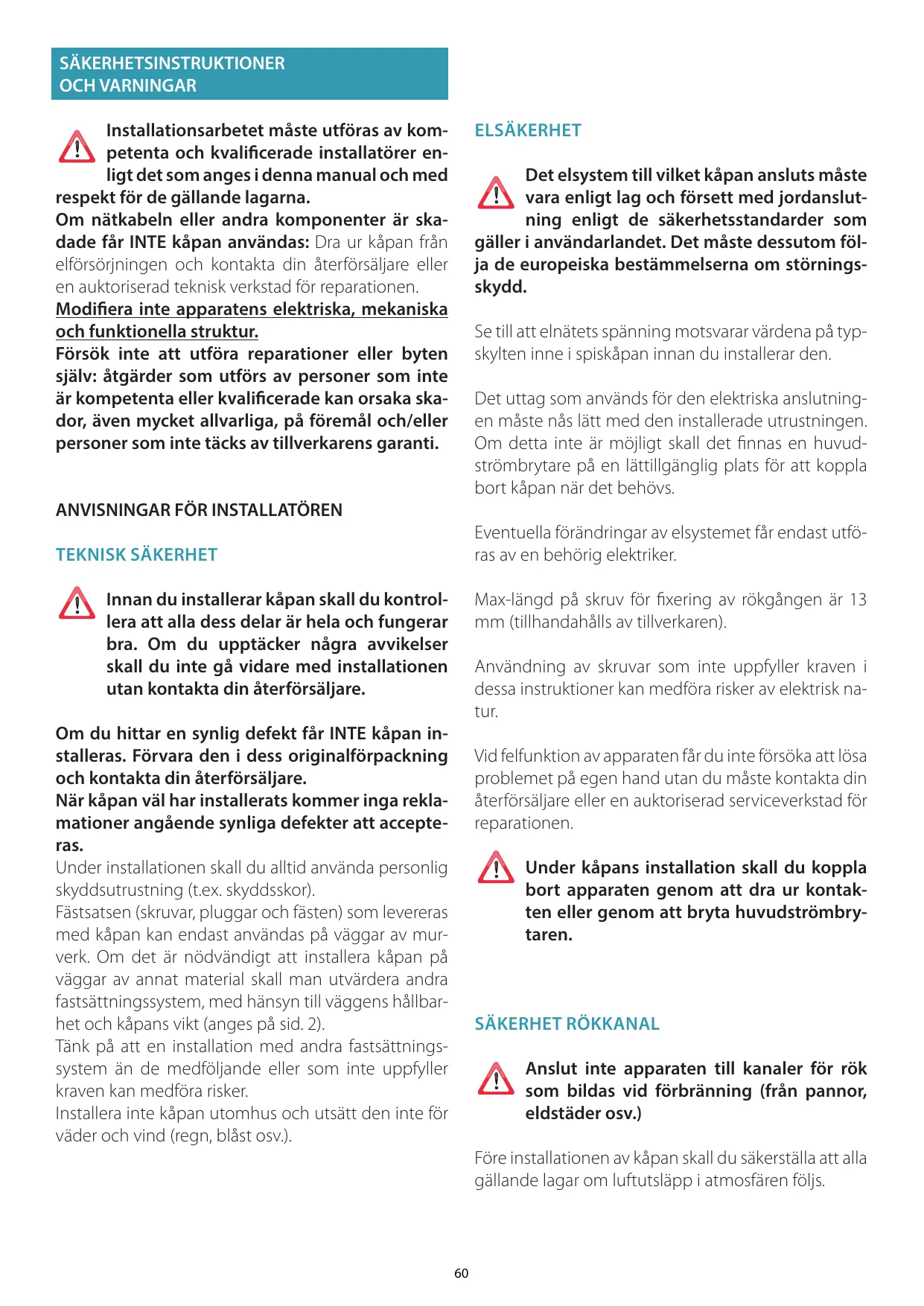

BRUKSANVISNING TAB FALMEC
A = Hål für feste av bygel i taket
B = Hål für stödkablarnas genomgång
C = Häl for fäste av stängningslock
FI
! Installationsarbetet maste utforas av kompetenta och kvalificerade installeratorer enligt det som anges ienna manual och med respectk for de gallande lagarna.
Om nätkabeln aller andra componenter ar skadade fär INTE kapan användas: Dra ur kapan frän elförsörjningen och kontakta din Återförsäljare eller en auktoriserad tekisk verkstad for reparationen.
Modificera inte apparatens elektriska, mekaniska och Funktionella struktur.
Försök inte att utföra reparationer eller bytensjälv: Åtgärder som utförs av personer som inteär kompetenta eller kvalificerade kan orsaka skador, även mycket allvarliga, på foremål och/ellerpersoner som inte täcks av tillverkarens garantiet.
ANVISNINGAR FÖR INSTALLATÖREN
TEKNISK SÄKERHET
Innan du installerar kapan skall du kontrollera att alla dess delar ar hela och fungerar bra. Om du upptacker nigra avvikelser skall du inte gå vidare med installationenutan kontakta din Återförsäljare.
Om du hittar en synlig defekt fär INTE kapan installeras. Förvara den i dess originalforpackning och kontakta din Återförsäljare.
När kapan väl har installereratskommen inga reklamationer angäende synlga defekter att accepteras.
Under installationen skall du alltid använda personlig skyddsutrustning (t.ex. skyddsskor).
Fästsatsen (skruvar, pluggar och fästen) som levereras med kapan kan endast användas på vaggar av murverk. Om det är nödvändigt att installerera kapan på vaggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till vaggens hällbarhet och kapans vikt (anges på sid. 2).
Tänk på att en installation med andra fastsättningsystem an de medfoljande eller som inte uppfyller kraven kan medfora risker.
Installera inte kapan utomhus och utsatt den inte for vader och vind (regn, blast osv.).
ELSÄKERHET
! Det elsystem till vilket kapan ansluts maste vara enligt lag och forsett med jordanslutning enligt de sakerhetsstandarder som galler i anvandarlandet. Det maste dessutom folja de europeiska bestammelserna om störningsskydd.
Se till att elnätets spanning motsvarar värdena på typskylten innate i spiskåpan innan du installerar den.
Det uttag som används für den elektriska anslutningen måste näslett med den installerade utrustingen. Om detta inte är möjigt skall det finnas en huvudströmbrytare på en lätt tillgänglig plats for att kopbla mort kapan nar det behövs.
Eventuella Förändringar av elsystemet fär endast utföras av en behörig elektriker.
Max-längd på skruv För fixering av rökgången är 13 mm (tillhandahålls av tillverkaren).
Användning av skruvar som inte uppfyller kraven i dessa instruktioner kan medföra risker av elektrisk natur.
Vid felfunktion av apparaten får du inte försöka att sösa problemet på egen hand utan du måste kontakta din Återförsäljare eller en auktoriserad serviceverkstad for reparationen.
Under kåpans installation skall du koppla bort apparaten genom att dra ur kontakten eller genom att bryta huvudströmbrytaren.
SÄKERHET RÖKKANAL
Anslut inte apparaten till kanaler for rök som bildas vid Förbränning (från pannor, eldstäder osv.)
Före installationen av kåpan skall du sakerställa att alla gällande lagar om luftutsläpp i atmosfären följs.
Dessa anvisningar finns for din och andras sakerhet och vi ber dig)darfor att noggrant lasa denna manual i alla dess delar innan du installerar och anvander apparaten eler rengör densamma.
Tillverkaren fransager sig allt ansvar for eventuella skador som kan, direkt aller indirectt, uppsta pa personer, foremal och husdjur till foljd av underlatenhet att folja de sakerhetsanvisningar som anges ienna manual.
Det ar mycket viktigt attenna instruktionsbok forvaras tillsammans med apparaten for fremtida referens.
Om apparaten säljs eller überlåts till en annan person, se till att manualen medfoljer, sö att den nga ägaren kan studera kåpans Funktioner samt de anvisningar som finns.
After installation av kapa i rostfritt stål måste du ren-göraenna for att avlågsna skyddets lim och eventuella fett- och oljefläckar som, om de inte tas bort, kan orsaka permanenta skador på kapans yta. För att göra detta, reckommender ar tillverkaren användning av de medfoljande servietterna, som även finns tillganglia for inköp.
Krav originalreservdilar.
Apparaten är endast avsedd for utsugning av den rök som skapas vid privat matlagning, inte professionll: all annan användning är felaktig, kan orsaka skador på personer, foremål och husdjur och befriar tillverkaren.FRAN allt ansvar.
Apparaten kan användas av barn över 8år samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet eller kunskap, förutsatt att de är under uppsikt eller after att ha fätt instruktioner angående en saker användning av apparaten samt förståelse För de faror som är förknippade medenna.
Barn fär inte leka med apparaten. Rengöring och underhäll som ar avsedd att utföras av användaren fär inte göras av barnutan uppsikt.
ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING
Innan du utfor nàgon rengöring ell er nàgot underhállsarbete, koppla bort apparaten genom att dra ur kontakten ell stänga av huvudströmbrytaren.
Använd inte kapan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) ar avstända;när encheten inte används.
Den maximala totalvikten på eventuella foremål pla-cerade eller hangda (där detta forutses) på kapan fär inte overstiga 1,5 kg.
Kontrollera friteringsmaskiner under användning: Overhettad olja kan vara brandfarlig.
Tänd inte öppna lågor under kapan.
Förbered inte mat på öppen laga under kapan.
Använd aldrig kapan utan metallfettfiltren. Fett och smuts avlagras i detta fall i apparaten och fösärmar dess Funktion.
Åtkomliga delar i kapan kan vara varma om de används tillsammans med matlagningsutrustning.
Utför ingen rengöring på进展情况 som delar av kapan fortfarande ar varma.
Om rengöringen inte görs i enlighet med de förfaranden och med deprodukter som anges ienna manual kan brand uppsta.
Stäng av huvudströmbrytaren Near apparaten inte används under langre tid.
Vid samtidig användning av andra appar- ter (värmepannor, kaminer, eldstäder osv.) som använder gas aller andra bränslen, se till att rummet)där roken sca sugas ut ar väl ventilerat, i enlight med gällande lagar.
INSTALLATION
avsnitt reserverat for kvaliferad personal
Innan du installerar kapan, skall du noggrant lasa kap. "SAKERHETSINSTRUKTIONER OCH VARNINGAR".
TEKNISKA EGENSKAPER
De tekniska data som gäller apparaten visas på typskyltarna placera inuti spiskåpan.
PLACERING
Det minsta avsändet mellan den högsta delen på matlagningsutrustningen och den laga delen av köskåpan anges i monteringsanvisingarna.
Vanligtvis, nar en kokskapa ar monterad ovenfor en gashall, maste detta avstand vara minst 65 cm (25,6"). Men på grundval av tokningen av standarden SS-EN 60335-2-31 frän 2002/07/11 i TC61 (underklausul 7.12.1 mote 15, dagordningspunkt 10.11), kan minimiavstandet mellan spishallen och den nedre delen av kapan reduceras till det angivna mattet i monteringsanvisingarna.
Om instruktionerna for gassisen specificerar ett större avständ mastedock dessa beaktas.
Installera inte kåpan utomhus och utsätt den inte För väder och vind (regn, blåst osv.).
ELEKTRISK ANSLUTNING
(avsnitt reserverat for kvalificerad personal)
Innan du utfor nagot arbete pa spiskapan, koppla bort apparaten fran elnaret.
Se till att inga elledninger inuti kapan koplas bort ellav:
kontakta vid sādana fall närmaste servicecenter.
De elektriska anslutningarna skall utforas av kvalificerad personal. Anslutningarna maste utforas i enlighet med den lagstiftning som gäller.
Innan du ansluter kapan till elnätet, kontrollera att:
- Elnatets spanning motsvarar vardena på typskylten innate i spiskapan.
- Elsystemet ar enligt lag och klarar apparatens belastning (se typskylten med de tekiska egenskaperna placerad inuti kapan).
- Stickkontakt och nätkabel intekommen i kontakt med temperaturer over 70^ .
- Nätaggregat er utrustat med en effektiv och korrekt jordanslutting enligt gällande lagar.
- Utaget som används für anslutning ar lättåtkomliegt after käpans installation.
I handelseav:
- Apparater forsedda med kabelutan stickkontakt: använd en stickkontakt av "normaliserad" typ. Ledningarna måste anslutas,enlig följande: gul-gröna ledingen måste användas for jordanslutningen, den blå ledingen for neutral och den bruna ledingen for fas. Kontakten måste anslutas tillett lampligt sakerhetsuttag.
- Fast apparat som inte ar utrustad med nätkabel och stickkontakt, aller annan anordning som garanterar bortkoppling frän elnätet, med ett öppningsavständ på kontakterna som möjiggör total bortkoppling enligt villkoren i överspännningskategori III.
Dessa anordningar for bortkoppling maste infölivas i stromforsörningen i enlighemed reglernafor installation.
Den gul/gröna jordkabeln fär inte avbrytas av brytaren.
Tillverkaren fransager sig allt ansvar om sakerhetsforeskriffterna inte foljs.
RÖKKANAL
KÄPA MED INTERN ÄTERCIRKULERING (FILTRERANDE)
Ienna version passerar luften genom filtren i kol/ zeolit och det joniseringe systemet E.ION for att renas och atervinnas i m iljon. Kontrollera att filtren i kol/zeolit har monterats på kapan. Om sä inte skulle vara fallet, placera dem sö som anges i instruktionerna für montering.
MONTERINGSANVISNINGAR
avsnitt reserverat for kvalificerad personal
Käpan kan installeras i olika konfigurationer.
De allmanna monteringsfaserna gäller for alla installment
ner. Folj daremot, dar det specificeras, de faser som mot-svarar onskad installation.
DRIFT
NÄR SKALL DU SLÅ PÄ KÄPAN?
Slå på kapan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström for att leda rök och ángor mot utsugningsytan.
Vid avslutad matlagning skall du lata kapan arbeta tills all anga och alla lukter har sugits upp welt. Du kan stalla in automatisk avstängning av kapan after 15 minuters användning, med hjälp av Timerfungtionen.
LUFTKVALITET
Luftens kvalitet visas av bladets färg.
Grönt = optimal kvalitet
Den Första hastigheten: bibehäller den rena luften med låg konsum-tion av elenergi.
Den andra hastigheten: normala driftsförhällanden.
Den tredje hastigheten: i narvaro av starka lukter och angor.
Den fjärde hastigheten: snabb Förbrukning av starka lukter och ángor.
(*)Note: hastiget IV ej tillganglig på modellerna SPRING och LY-BRA
NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?
Metalfiltren mäste rengöras var 30:e användningsstimme.
sen aktiveras hastigthet 3 ANMÄRKNING: SPRING och LYBRA endast 3 hastigtheter.
Förmer information se kapitelet "UNDERHALL".
| Motor ON/OFF Vid uppstart,är hastigheten den som sparats från den föregå- ende avstängningen. | ||
| Hastighetsökning från 1 till 4 Hastighet 4 är endast aktiv i nagra minutes, sen aktiveras hastig- het 3. ANMÄRKNING: SPRING och LYBRA endast 3 hastigheter. | Hastigheterna indikeras med lys- dioder på tangenterna: - * + - + + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker - /slå /ntrycker / | Hastigheterna indikeras med lys- dioder på tangenterna: - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + - * + |
| Hastighetsminskning från 4 till 1 | Hastighet 4 (lysdiod "+" blinkande) | |
| Automatisk cykel: kāpan aktiveras endast vid forekomst av föroreningar. Funktionen avaktiveras om: - inga föroreningar avlåses under 3 timmar; - Du trycker en gäng till på knappen (▲); - man trycker på knapparna + och - | ||
| Sätt på /slå av ljuset | ||
| TIMER (röd blinkande lysdiod) Automatisk avstängning after 15 min. Funktionen inaktiveras (röd lysdiod släckt) om: - Du trycker en gäng till på TIMER-knappen (▲). - Du trycker på ON/OFF-knappen (▲). FILTERLARM (Röd lysdiod med fast ljus med (▲) off) Underhäll av fettfilter after cirka 30 användingstimmar. Häll nedtryckt (▲) i 3 sekunder für att nollställ räknaren. | ||
UNDERHÄLL
Innan du utfor nagon rengoring ellneragot underhalsarbete, koppla bort apparaten genom att dra ur kontakten eller stanga av huvudstrombrytaren.
Du bör inte använda rengöringsmedel som innehäller slipmedel, syror eller fratande ämnen samt trasor med grova ytor.
Konstant unterhalb sakerstaller apparatens korrekta drift och en god effektivitet under lang tid.
Särskild uppmärksamhet bör ägnas at metallfettfiltren: regelbunden rengöring av filtrenkommen att garantera att det inte ansamlas fett med atfoljande risk for brand.
RENGÖRING AV UTVÄNDIGA YTOR
Det rekommenderas att rengöra kapians utvändiga ytor minst var 15:e dag for att undvika att oljiga eller feta substanser skull angripa dem. För rengöringen av kapan, som är tillverkad av borstat, rosfritt stål, rekommenderar tillverkaren användning av servietterna "Magic Steel".
Alternative och für alla övriga typer av ytor kan rengöringen göras genom att använda en mjuk trasa som fuktats lätt med ett neutral ren-göringsmedel eller med denaturerad sprit.
Avsluta rengöringen med en noggrann sköljning och torkning med mjuka trasor.
Använd inte für mycket vatten i narheten av kontrollpanelen och av belysningsanordningarna for att undvika att sukten när elektroniska delar.
Rengöringen av glaspanelerna utförs endast med speciella rengörings-medel som inte ar fratande eller slipande med en mjuk trasa.
Tillverkaren avsager sig allt ansvar om dessa instruktioner inte foljs.
RENGÖRING AV INRE DELAR
Det ar forbjudet att rengöra de elektriska delarna eller delarna i motorn som sitter innate i kapan med vätskor aller losningsmedel.
För inre metalldilar se foregående paragraf.

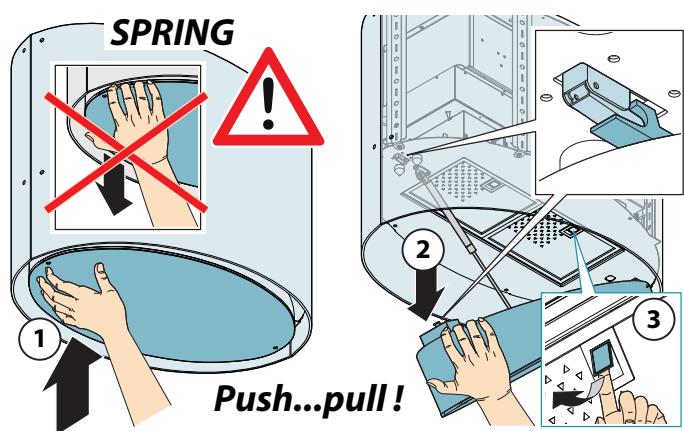

METALLFETTFILTER
Det ar lämpligt att tvätta metallfiltren ofta (minst en gäng i帽子en) genom att lagga dem i blöt i cirka 1 timme i kokande vatten och disk-medelutan att böja dem.
Använd inga fratande, syrahaltiga aller alkaliska rengöringsmedel.
Skölj dem noggrant och vänta tills de År ordentlich torra innan du mon-terar dem igen.
Tvätt i diskmaskin ár tillåten men kan orsaka brunfärgning av filtren: for att minka detta problem skall du tvätta vid laga temperaturer (max 55^ ).
Se monteringsanvisingarna for uttag och insätting av metallfettfil-tren.

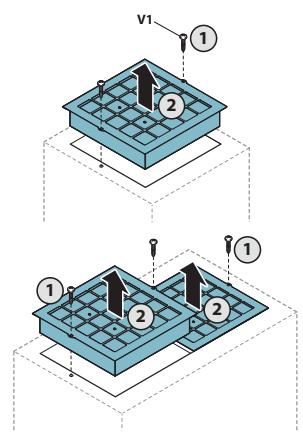

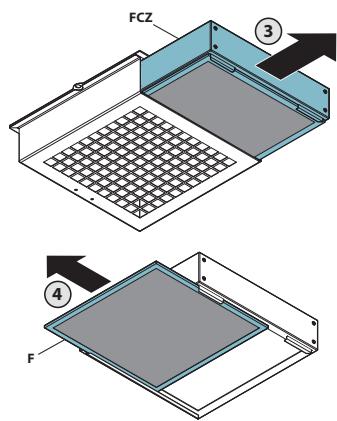

FILTERIKOL/ZEOLIT
Innan man utfor underhall pa filtren i kol/zeolit (FCZ) skaman avlagsna det nedre dammskyddsfiltret (F) och suga ut allt damm med en dammsugare.
Vid normal använding rekommenderas det att man Återställer filtret i kol/zeolit var 18:e帽子 och att man byter ut det after 3:e År För att Återställa det räcker det att man lagger in det i en vanlig ugn for hemmabruk vid en temperatur på 200^ i cirka 2 timmar Vänta tills filtret svalnat innan det monteras på nytt.
Filtret kol/zeolit och det nedre dammskyddsfiltret fär inte tvättas.
JONISERANDE ROR (endast kvalificerad personal)
Koppla frän strömförsörningen innan rengöringen påbörjas. Vid normal användning reckommenderas det att man utfor rengöring var 18:e帽子ad och att man byter ut rören after 5 År.
Avlagsna roren fran monteringsstället och ta bort metallhöljet sà som beskrivs i instruktionerna.
Rengör roret fösiktigt med en trasa tillsammans med etylalkohol. Tvatta med tvål och vatten metallhöljet och sköl det noga.
Kontrollera att det ar RIKTIGT TORRT (det rekommenderas att man lagger in det i ugnen vid 50^ i 10min) innan man satter tillbaka det pa roret.
BELYSNING
Käpan är utrustad med belysning med LED-spotlights med hög effektivitet, låg konsumtion och mycket lang hällbarhet vid normal använding.
Om det skulle bli nödvändigt att byta ut spotlighten gör som i figuren.
Lysör mod. (T5 13W) endast SPRING.
KASSERING I SLUTET AV LIVSLÄNGDEN
Symbolen med den overkryssade soptunnan som visas på din utrustning anger att Produkten ar en WEEE, det vill säga "Avfall somkommen frän elektriska och elektroniska utrustningar"
och dārfor inte bör kastas i de osorderade soporna (det vill sāga till-sammans med "blandat hushállsavfall") utan hanteras separat for att omfattas av lámpliga Åtgärder for Återanvändning, eller ocksà till en specifik behandling for att på att säkert sätt ta bort och kassera ämnen som ar skadliga for miljön och utvinna de ravaror som kan Återvinnas. Korrekt kassering avenna produitkommen att bidraga till att spara värdefulla resurser och undvika potentiella negativa effekter på manniskors hölsa och på miljön som skulle kunna orsakas av en olámplig kassering av avfallet.
Vänligen kontakta dina lokala myndigheter for ytterligare information om den narmaste Återvinningscentralen. Man kan få sanktioner for felaktig kassering av detta avfall i enlighet med nationell lagstiftning.
INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS LÄNDER
EU-direktivet om WEEE-utrustninger har genomförs på olika satt i alla lander och därfor foreslar vi, om du vill kassera dennautrustning, att du kontaktar de lokala myndigheterna eller Återförsäljaren for att fråga om korrekt kasseringsmetod.
INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR DEN EUROPEISKA UNIONEN
Symbolen med den overkryssade septunnan gäller endast inom den Europeiske Unionen: om du vill kassera denna utrustning i andra lander rader vi dig att kontakta de lokala myndigheterna eller Återförsäljaren for att fraga am korrekt kasseringsmetod.
WARNING!
Företaget forbehäller sig rätten att gōrändringar i apparaterna nar som helst och utan foregående meddelande. Tryck, översättning och reproduction, även delvis, av denna manual ár bundna till Tillverkarens godkännande.
Den tekniska informationen, de grafiska framställingarna och de spe-cifikationer som finns i denna manual ar indikativa och kan inte lämnas ut.
Manualens redigeringsspråk ar italienska. Tillverkaren kan inte hållas an-svarig for eventuella skriv- eller översättningsfel.
TURVALLISUUSOHJEET JA VAROITUKSET
avsnitt forbeholdt kvalifisert personell
För installasjon av ventilatoren, les kap. "SIKKERHETSANVISNINGER OG ADVARSLER" nøye.
TEKNISKE DATA
avsnitt forbeholdt kvalifisert personell
Så på ventilatorhetten minst att minutt För matlagingen startes, for á lede bort røyk og damp mot utsugingsflaten.
For de innvendige metalldelene se forrige avsnitt.
FETTFILTRE I METALL
Det anbefales Å vaske metallfiltrene ofte (minst en gang i maneden). Legg dem i blot i ca. 1 time i kokende vann med oppvaskmiddel uten Å boye dem.
Ikke bruk etsende, syreholdige elleralkaliske rengjoringsmidler.
