| Tipo de produto | Coifa decorativa |
| Marca | FALMEC |
| Modelo | TAB |
| Alimentação elétrica | 220-240 V ~ 50/60 Hz (conforme o país) |
| Potência do motor | Não especificada (consultar a placa de identificação) |
| Iluminação | Spots LED de alta eficiência (substituíveis) |
| Número de velocidades | 4 velocidades + ciclo automático (modelos SPRING e LYBRA: 3 velocidades) |
| Funções especiais | Timer 15 min, alarme de filtros, detecção de poluição (sensor de qualidade do ar) |
| Tipo de evacuação | Recirculação interna (filtrante) com filtros carvão-zeólita + ionização E.ION |
| Filtros metálicos antigordura | Laváveis (a cada 30 h de uso); compatíveis com lava-louças (55°C máx) |
| Filtros combinados carvão-zeólita | Regeneração no forno a 200°C a cada 18 meses; substituição a cada 3 anos |
| Tubos ionizantes | Limpeza com álcool etílico a cada 18 meses; substituição a cada 5 anos |
| Distância mínima acima de uma mesa de cozimento | 65 cm (pode ser reduzida conforme as instruções de montagem) |
| Peso | Não especificado (aproximadamente 15-25 kg conforme versão) |
| Material | Aço inoxidável escovado (superfícies externas) |
| Instalação | Reservada a um instalador qualificado; fixação na parede ou teto conforme configuração |
| Normas de segurança | Em conformidade com as normas CE; aterramento obrigatório; não usar sem filtro |
| Manutenção | Limpeza externa a cada 15 dias com pano macio e detergente neutro; evitar produtos abrasivos |
| Garantia | Garantia do fabricante (ver condições); peças de reposição originais exigidas |
| Acessórios fornecidos | Kit de fixação, toalhas de limpeza « Magic Steel », filtros (conforme versão) |
Perguntas frequentes - TAB FALMEC
Perguntas dos utilizadores sobre TAB FALMEC
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ar condicionado em formato PDF gratuitamente! Encontre o seu manual TAB - FALMEC e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. TAB da marca FALMEC.
MANUAL DE UTILIZADOR TAB FALMEC

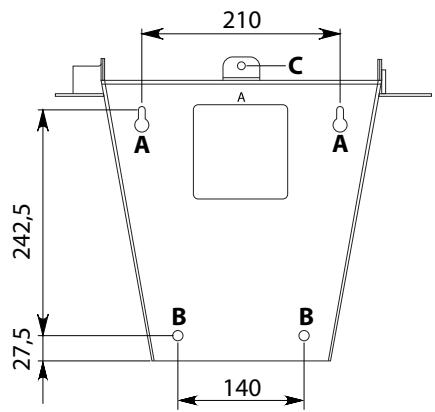

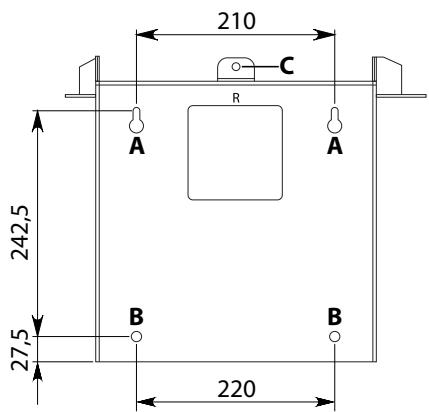

A = Orificios para a fixação de suporte no teto
B = Orificios para a passagem de cabos de sustentacao
C = Orificios para a fixação da tampa de fecho
DK
PT

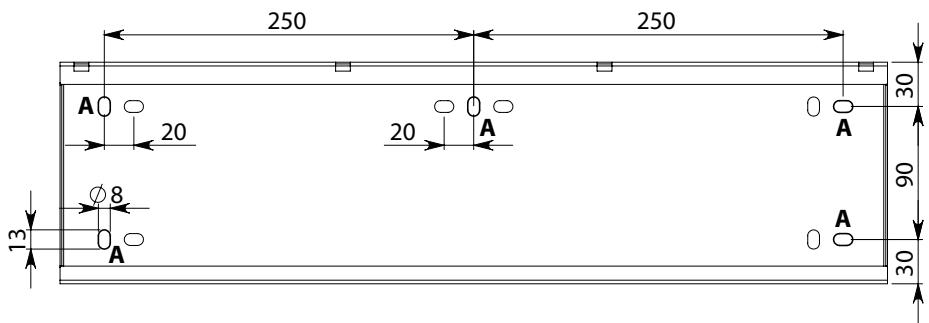

A = Orificios para a fixação de suporte na parede
B = Parafusos para a regulação de perpendicularidade da capa
C = Orificios para parafusos de segurarca
EOLO - LUMIERE - TWISTER - MARE - MARILYN - ZEPHIRO
RUBIK
LYBRA
COLLEGAMENTO ELETTRICO
SMALTIMENTO A FINE VITA
QUE VECIDAD SELECTIONAR?

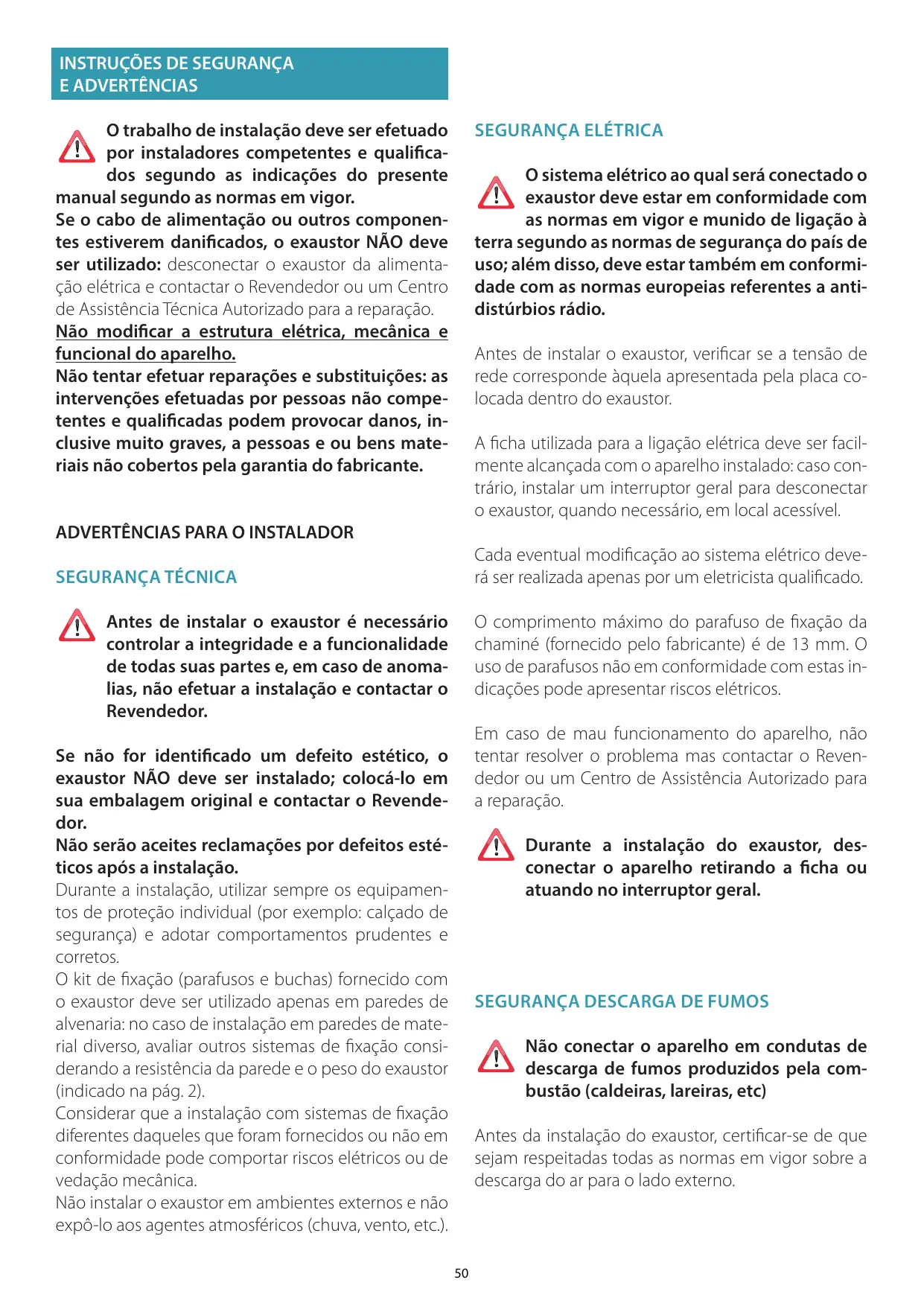

O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados segundo as indicações do presentemanual segundo as normas em vigor.
Se o cabo de alimentação ou outros componentes estiverem danificados, o exaustor NÃO deveser utilizes: disconnectar o exaustor da alimentação eletrica e contactar o Revendedor ou um Centro de Assistência Tecnica Autorização para a reparação.
Não modificar a estrutura elétrica, mecanica e funcional do aparelho.
Não tentar efetuar reparações e substituições: as intervenções efetuadas por pessoas não competentes e qualificadas podem provocar danos, inclusivo muito graves, a pessoas e ou bens materiais não cobertos pela garantia do fabricante.
ADVERTÉNCIAS PARA O INSTALADOR
SEGURANÇA TÉCNICA
Antes de instalar o exaustor é necessário controlar a integridade e a funcionalidade de todas suas partes e, em caso de anomalies, não efetuar a instalação e contactar o Revendedor.
Se não for identificado um defeito estétrico, o exaustor Não deve ser instalado; colocá-lo em sua embalagem original e contactar o Revendador.
Não serao aceites reclamações por defeitos estéticos antes a instalação.
Durante a instalação, utilizes sempre os equipamentos de proteção individual (por exemplo: calculado de segurança) e adotar comportamentos prudentes e corretos.
O kit de fixação (parafudos e buchas) fornecido como o exaustor deve ser utilizesdo apenas em paredes de alvenaria: no caso de instalação em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência da parede e o peso do exaustor (indicado na pág. 2).
Considerar que a instalação com sistemas de fixação differentes daqueles que foram fornecidos ou não em conformidade pode comportar riscos electrolytics ou de vedação mecânia.
Não instalar o exaustor em ambiente externos e não expo-lo aos agentes atmosféricos (chuva, vento, etc.).
SEGURANÇA ELETRICA
O Sistemaétrico ao qual sera connectado o exhaustor deve estar em conformidade com as normas em vigor e冶金o de ligação à terra segundo as normas de segurança do País de uso; àslem disso,deve estar tambem em conformidade com as normas europeias referentes a antidisturbios rádio.
Antes de instalar o exaustor, verificar se a tensão de rede corresponde àsquela apareça pela placacolocada dentro do exaustor.
A ficha utilizes para a ligação eletrica deve ser fácilmente alcança com o aparecido instalado: caso contrário, instalar um interruptor geral para desconectar o exaustor, quando necessário, em local acessível.
Cada eventual modificação aoSYSTEMAétrICOdefer é ser realizada apenas por um eletricista qualificado.
O comprimento máximo do parafuso de fixação da chamíne (fornecido pelo fabricante) é de 13 mm. O uso de parafusos não em conformidade com estas incluações pode aparecer riscosétricos.
Em caso de mau funct ionamento do aparelho, nao tentar resolver o problema mas contactar o Revendedor ou um Centro de Assistencia Autorizo para a reparacao.
Durante a instalacao do exaustor, desconectar o aparelho retrirando a ficha ou atuando no interruptor geral.
SEGURANÇA DESCARGA DE FUMOS
Não conectar o aparelho em conduitas de descarga de fumos produzidos pela combustão (caldeiras, lareiras, etc)
Antes da instalação do exaustor, certificado-se de que sejam respeitadas todas as normas em vigor sobre a descarga do ar para oazo externo.
Estas advertencias foram redigidas para a propria segurarca e para a segurarca das outras pessoas. Solicamos a leitura atenta deste manual de instruções em todas as suas partes antes utiliser o aparecido ou de efetuar operações de limpeza no mesmo.
O Fabricante não se responsabiliza por eventuais danos causados direta ou indiretamente a pessoas, animais e bens materiais consequentes da inobservência às indicações sobre a seguranças descritas neste manual.
É muito importante que este manual de instruções seja conservado com o equipoamento para consulhas futuras.
Se o aparecido tiver que ser vendido ou transferido para uma outras pessoas, certificado-se de que omanual seja fornecido com ele a fim de que o novoutilizando possa ser informado sobre o functimento do exaustore e sobre as respetivas advertências.
Apos a instalação de um exaustor em aço inox, é necessário limpa-lo para remover os residuos de cola dawhelula de proteção e as eventuais manchas de gordura e oleos que, se não forem removidas, podem deteriorar a superficie do exaustor de modo irreversível. Para esta operação o fabricante recomenda autilização dos toalhetes fornecidos com o equipamento, disponíveis也是非常 para a compra.
Exigir peças sobressalentes originais.
DESTINO DE USO
O aparelho é destinado exclusivamente para a aspiração de fumos gerados pela confecção de alimentos de ambito dométrico, não profissional: qualquer outras tipo de uso, diferente do emprego indicado, pode provocar danos a pessoas,bens materiais e animais dométricos, eximindo o Fabricante de qualquer tipo de responsabilité.
O aparelho não pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais, ou sem experiencia ou conhecimiento necessário, exceto se forem superfisionadas ou se receberam instruções referentes ao uso seguro do aparelho e comprehenderam os perigos inerentes aoproprio emprego.
As crianças não devem brincar com o aparelho.
A limpeza e a manutençao sob responsabilitadode utilizesao não deve ser efetuada por crianças sem supervisao.
ADVERTÉNCIAS PARA O USO E A LIMPEZA
Antes de proceder com qualquer operacao de limpeza ou manutencao, disconnectar o aparelho removendo a ficha ou atuando no interruptor geral.
Não utilizes o exaustor com as mãos molhadas ou com os pés descalçços.
Quando o aparecido não for正常使用, controlar sempre se todas as partes electrolyicas (luzes, aspirador) está desligadas.
O peso máximo total de eventuels objetos posicionados ou perdurados ( quando previsto) no exaustor não deve superar 1,5 kg.
Controlar as fritadeiras durante o uso: o oleo sobreaquecido pode inflamar-se.
Não acender chamas abertas sob o exaustor.
Não preparar alimentos com chamas sob o exaustor.
Nunca utilizes o exaustor sem os filtros metalicos antigordura pois,;neste caso,a gordura e a sujidade depositam-se no aparelho,comprometendo o seu funciona.
As partes acessveis do exaustor podem aquecer se realizadas juntamente com aparehos de cozedura.
Não efetuar operações de limpeza quando as partes do exaustor estiverem quentes.
Se a limpeza não for efetuada segundo as modalidades e os produits indicados no presente manual, é possível ocorrER um risco de incência.
Desconectar o interruptor geral quando o aparecido não for utilizes por periodos prolongados.
No caso de utilizesao simulanea de outros equipamentos (caldeiras, estufas, hareiras, etc) alimentados a gas ou com outros combustiveis, providenciar uma ventilacao adequada do local no qual ocorrre a aspiracao do fumos, segudo as normas vigilentes.
INSTALACHAO
parte reservada somente a pessoalriallicado
Antes de instalar o exaustor, ler atentamente o cap. "INS-TRUÇOES DE SEGURANÇA E ADVERTÊNCIAS".
CHARACTERISTICAS TECNICAS
Os dados&Tecnicosdoaparelho estáindicadosnasetiquetasposicionadasdento doexaustor.
POSICIONAMENTO
A distência minima entre a parte mais alta do aparelho para a cozedura e a parte mais baixa do exaustor está indicada nas instruções de montagem.
Em geral, quando o exaustor é instalada sobre um fogão, esta距離 de ser de, pelo menos, 65 cm (25,6"). No entanto, de acordo com uma interpretação da norma EN60335-2-31 de 11-07-2002 efetuada por TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), a距離 minima entre o fogão e a parte inferior do exaustor pode ser reduzida ao valor indicado nas instruções de montagem.
Se as instruções do plano de cozedura a gás especificarem uma distância maior, está necessário considerá-las.
Não instalar o exaustor em ambientes externos e não expo-lo aos agentes atmosféricos (chuva, vento, etc.).
LIGAÇAO ELETRICA
(secção reservada somente ao pessoal qualificado)
Antes de efetuar qualquer operacao no exaustor, desconectar o aparelho da rede eltrica.
Certificar-se que não foram desligados ou cortados fios eles no interior do exaustor:
caso contrario contactar o Centro de Assistencia mais proximo.
Para a ligação eletrica,contactar o pessoal qualificado.
A conexão deve ser feita em conformidade com as dispositions da lei em vigor.
Antes de ligar o exaustor à rede elétrica, verificar que:
- a tensão de rede corresponda à指示ar nos dados dapla situada no interior do exaustor;
- o Sistemaétrico está em conformidade com as normas em vigor e se pode suportar a cargo (ver as caracteristicas痫icas posiconadas no interior do exaustor);
- a ficha e o cabo de alimentação não devementrar emcontacto com temperatasuperiores a 70^
- o Sistema de alimentação tem uma liação à terra eficaz, em conformidade com as normas em vigor;
- a tomada usada para a ligação sera fácilmente alcancada quando o exaustor estiver instalado.
Em caso de:
- apareiros com cabo sem ficha: a ficha a utiliser deve ser de tipo "normalizzato". Os fios devem ser ligados do segunte modo: amareló-verde para a ligação à terra, azul para o neutro e o fio castinho para a fase. A ficha deve ser ligada a uma adequada tomada de segurança.
- aparelho fixo não estiver provido de cabo de alimentação e de ficha, ou de outras dispositivo que assegure a desconexão da rede, com uma distência de abertura dos contactos que permit a desconexão completeness das categoria de sobretensão. Tais dispositivos de desconexão devem ser previstos na rede de alimentação em conformidade com as regras de instalação.
O cabo de terra amarelo/verde não deve ser interrompido pelo interruptor.
O fabricante declina qualquer responsabilitadse as normas de segu-ranca nao forem respeitadas.
DESCARGA DE FUMOS
EXAUSTOR DE RECIRCULAÇÃO INTERNRA (FILTRANTE)
Nesta versão, o ar passa atraves dos filtros de carvão zeolito e doSYSTEMA ionizante E.ION para ser purificado e reciclado no ambiente. Verificar se os filtros de carvão zeolito está montados na capa e, em caso negativo, aplicá-los como indentado nas instruções de montagem.
INSTRUÇÉS DE MONTAGEM
parte reservada somente a pessoal qualificado
O exaustor tem a possibidade de ser instalado em varias configurações.
As fases de montagem geral valem para todas as instalacoes; seguir, quando especificado, as fases correspondentes à instalacao desejada.
FUNCTIONAMENTO
QUANDO SE DEVE ACENDER O EXAUSTOR?
Ligar o exaustor pelo menos um minuto antes de iniciaar a cozinha para direcionar fumos e vapores para a superficie de aspiração.
No final da cozedura,deer em functiimento o exaustor até que todos os vapores e odeores: com a função Temporizador, é possivel configurar o desligamento automatico do exaustor après 15 minutos de functimento.
QUALIDADE DO AR
A提供优质 do ar é visualizada pela cor da folha.
Verde =提供优质 ideal.
Amarelo = presença de agentes polentes.
Quantos mais agentes poluentes estiverem presentes, mais intensa sera a cor amarela.
QUE VELOCIDADE ESCOLHER?
I velocidade: mantém o ar limpo com baixos consumos de energia eletrica.
II velocidade: condições normais de utilizesao.
III velocidade: presença de fortes odeores e vapores.
IV velocidade: rapioca eliminação de odeores e vapores.
(*)Note: IV velocidade não existente nos modelos SPRING e LYBRA
QUANDO LAVAR OU TROCAR OS FILTROS?
Os filtros metálicos devem ser lavados cada 30 horas de utilizesão.
Os filtros de carvão zeolito devem ser reativados a cada 18 vezes e substituidos a cada 3 anos.
Para mais detalles ver o cap. "MANUTENÇA".
| Motor ON/OFF No momento da inicialização a velocidade é@aquela memori- zada no desligamento anterior. | |
| Aumento da velocidade de 1 a 4 Velocidade 4 está ativa apenas por eles minu- tos, em seguida, ativa-se a velocidade 3. NOTA: SPRING e LYBRA apenas 3 velocidades. | As velocidades são sinalizadas pelos leds presentes nas teclas: — + Velocidade 1 — + Velocidade 2 — + Velocidade 3 — + Velocidade 4 (led "+" a piscar) |
| Reduição de velocidade de 4 a 1 | |
| Ciclo automatístico: a capa está ativada apenas na presencená de agentes poluentes. A função desativa-se se: -por 3 horas não se detetarem agentes poluentes; - Pressiona-se novamente a tecla (▲); - pressionarem-se as teclas + e -. | |
| Acendimento / desligamento da luz | |
| TEMPORIZADOR (Led vermelho a piscar) Desligamento automatístico antes 15 minutos. A função desativa-se (led vermelho desligado) se: - Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) ( ▲). - Pressiona-se a tecla ON/OFF (▲). ALARME FILTROS (Led vermelho fixo com (▲) off) Manutençao de filtros antigordura(before de circa 30 horas de utilizesçao. Pressionar (▲) durante 3segundos para colocar a zero o con- tador. | |
MANUTENÇAO
Antes de proceder com qualquer operacao de limpeza ou manutencao, desconectar o aparelho removendo a fcha ou atuando no interruptor geral.
Não se devem'utilizar detergentes contendo substancías abrasivas, ácidas ou corrosivas e panos com superficies ásperas.
Uma manutenção constante garante um bom funciona e desempenho no decorrer do tempo.
Atença especialdehyde ser dedicaa aos filros metálicos antigordura: a limpeza frequente dos filros e dos seu suportes garantque não se acumulem gorduras inflamáveis.
LIMPEZA DAS SUPERFICIES EXTERNAS
É recomendável limpar as superficies externas do exaustor cada 15 dias, pelo menos para evitar que as substâncias oleosas ou gordurosas possem danIFICAR as superficies em aço. Para a limpeza do exaustor, realizazo em aço inox escovado, o fabricante aconselha o uso de toalhetes de limpeza "Magic Steel".
Como alternatively e para todos os outros temas de superficie, a limpeza deve ser efetuada com um pano humido com pouco detergente neutro liquido ou alcool desnaturado.
Não utilizes muitoágua nas proximas da botoeira e dos dispositivos de iluminação para fazer que a humida de atinja as partes eletrónicas.
A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de detergentes especialicos não corrosivos ou abrasivos e panos macios.
O fabricante declina qualquer responsabilitadne no caso de inobserva- cia destas instruções.
LIMPEZA DAS SUPERFICIES INTERNAS
É proibida à limpeza de partes élétricas, ou de partes relatives ao motor do exaustor, com liquidos ou solventes.
Para as partes metálicas internas ver o parágrafo anterior.

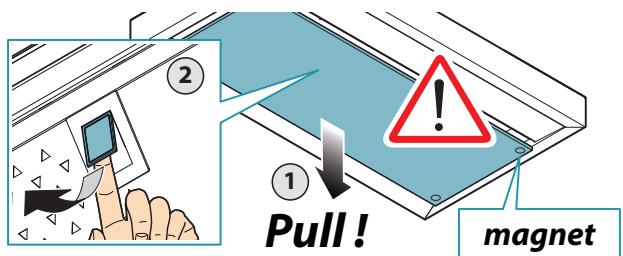

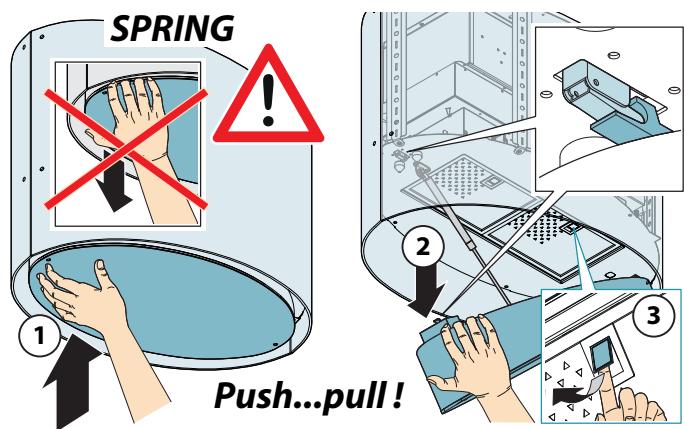

FILTROS METÁLICOS ANTIGORDURA
Aconseha-se lavar frequently os filtros metalicos (pelo menos uma vez por mês) deixando-os de molho por aproximamente 1 hora em água fervente com detergente para pratos, sem dobra-los.
Não utilizes detergentes corrosivos, acidos ou alcalinos.
Enxaguaí-los com atençao e aguardar que estejam bem secs antes de montá-los novamente.
É permittedo lavar na maquina de lavar mas pode ocorro o a formacao de manchas escuras no material dos filtros: para reduzir este inconveniente,utilizar lavagens com baixas temperatas (55°C max.).
Para a extração e a inscrânao dos filtros metálicos antigordura ver as instruções de montagem.
FILTROS DE CARVão-ZEOLITO
Antes de realizar a manutenção nos filtros de carvão-zeó-lito (FCZ),utar o filtro anti-poeira inferior (F) e aspirar a poeira depositada com um aspirador de pó.
Em condições de normal'utilisation, aconseñha-se que o filtro de carvão-zeolito sera regenerado a cada 18 mezes e substituído antes de 3 anos. Para a sua regeração é suficiente colocá-lo num forno normal
O FILTER DE CARVão-zeólito e o FILTER anti-poeira inferior não pode ser lavados.
TUBOS IONIZANTES (somente pessoal qualificado)
Desligar a alimentacao elétrica antes de iniciair a limpeza Em condições normais de utilizesçao, é aconselhavel a limpeza a cada 18 mezes e a sua substituiçao(befores de 5 anos.
Remover os tubos do seu alojamento e Separar o revestimento metalico, como descririto nas instruções.
Limpar suavamente o tubo com um pano,utilizando alcool etilico.Lavar com agua e sabão o revestimento metalico, procedendo de forma cuidadasa.
Certifique-se de que esteja BEM SECO (aconselho-se uma passagem noorno a 50^ por 10min) antes de colocar-lo novamente no tubo.
ILUMINACAO
A coifa é providia de iluminação com lâmpadas a LED de alta eficiência, boa consumo e duração muito elevada em condições de'utilização normal.
Se for necessario substituir a lampada, seguir as instruções ilustradas na figura.
Tubos fluorescentes mod. (T5 13W) apenas SPRING.
ELIMINÇÃO NO FINAL DE VIDA UÉTIL DO APARELHO
O*simbolo da liexira barrada presente na sua aparelhagem indica que o produit é um RAEE, ou seja, um "Detrito derivante das Aparelhagens Elétricas e Eletrónicas," portanto, não delve
ser eliminado juntamente ao lixo indiferenciado (isto é, juntamente aos "detritos urbanos mistos"), ao contrário, deve ser gerido separamente para que sera submetido a espécicas operações para a sua reutilização, ou então, a um espécífico tratamento para remover ou eliminar de modo seguro eventuels substancias danosas ao ambiente, extraindo-se, este modo, as materiais-primas recicláveis. A eliminação correta deste produits contribui a salvarcretiosas fontes e evaporar potenciais efeitos negativos para a saude humana e para o ambiente, que podem ser causados pela eliminação inadequada de detritos.
Solicitamos contactar as autoridades para obter ulteriores detalles sobre o punto de eliminacao de materiais mais proximo de sua residencia.
Podem ser aplicadas multas devido a eliminacao incorreta destes detritos em conformidade com a leiisao Nacional.
INFORMAÇOES SOBRE A ELIMINAÇÃO EM NAOÇÉS PERTENCENTES À UNIÁO EUROPEIA
A Direta comunitária sobre as aparelhagens RAEEuí acolhida diversamente em cadaança, portanto, se desejar eliminar este produto, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
INFORMAÇÉS SOBRE A ELIMINAÇÃO EM NAÇÖES NÃO PERTÉNCENTES À UNÍO EUROPEIA.
O*símbolo da liègeira barrada é valido somente na Unión Europeia: se desejar eliminar este produits em outros País, sugerimos contactar as autoridades locais ou o Revendedor para solicitar o método correto de eliminação.
ATENÇA!
A Empresa reserva-se o direito de efetuar modificações nas aparelhagens aMASTER quando e sem precedo征求意见. A impressão, traduçao e reproducao, mesmo parcial, este manual são vinculadas à autorização do fabricante.
As informações tíncicas, representações graficas e as espécificações presentes neste manual são meramente indicativas e não devem ser divulgadas.
O idioma original do manual é o italiano e o fabricante não se responsabiliza por erros de transcrição ou traduição.
