BRUKSANVISNING AD1519X BRANDT

Sakerhetsinformation 90
Miljöskydd 91
- Beskrivning av din apparat 92

2 / INSTALLERA DIN APPARAT

• Installera din spiskapa 93

• Byte och rengöring av anti-fett filter 96
• Byte av glödlampan 96
• Installera T-Sharp utloppet 96
• Underhäll av apparat 97

5/FELSÖKNING 98

Som en del i värt arbete att hela tiden forbätra varaprodukter sa vill vi meddela att vi forbehäller oss rätten att góraändringar baserade på teknika framsteg och andere Funktion och utseendeutan foregående information.

Varning:

Innan du installerar och anvander din apparat bör du lasaigenom

informationen ienna manual noggrant. Detta gör att du kan bekanta dig med apparaten innan du använden den.

SE

1/ INFORMATION TILL ANVÄNDAREN

Observera:

Förvara den har manualen väl für fremtida bruk. Om du saljer apparaten aller für den vidare till tredje person sa sca du se till sa att manualen medfoljer. Vänligen läsigenom informationen nedan innan du páborjar installationen och innan du börjar använda apparaten. Detta für din och andras sakerhet.

SAKERHETSINFORMATION

• Den har a pparaten har utvecklats for hushallsbruk av privatpersoner.
• Den här apparaten ska användas av vuxna. Se till att barn inte vidrör apparaten och att de inte leker med den. Se till att de intekommen at apparatens kontrollpanel.
• Då du mottager apparaten skä du Först packa upp den. Inspektera alla delar. Notera eventuella invändninger på leveranskvittot och se till att du fär en kopia av det.
• Din apparat ar tillverkad for normal hushhalsanvändning. Använd den inte kommersiellt aller vid industriproduktion. Du kan inte använda den für{nagot annat an det som den ar tillverkad for.
• Gör inteändringar och försök inte att ställa om de grundläggande funktionerna på apparaten. Detta ar farligt och det finns riskfor personskada.
• Reparationer fär bara utföras av auktoriserad personal.
• Dra alltid ur kontakten till spiskåpan innan du utfor rengöring och underhall.
• Se till att ventilationen i rummet fungerar bra i det fall att du samtidigt skaköra spiskäpan och andra elektriska apparater som har en strömtillforsel som ar annan an elektricitet. Detta fort undvika att fläkten suger in avgaser.

• Du bör aldrig flambera rätter under spiskåpan eller ha öppna gaslågor under kåpan utan att ordentlich skyddslock (flammorna kan sugas upp i kåpan och skada apparaten).

• Dà du steker mat under kapan maste du hela tiden overvaka tillagningen. Olja och fett som uppnar val-digit hoga temperaturer kan sjalvantanda.

• Respektera det rekommenderade rengöringsschemat och schemat für utbyte av filter. Om fett samlas på sama plats kan detta orsaka elsvåda.
• Kāpan skā aldrig anvandas over en eldad ugn (tra, kol, etc).
• Använd aldrig ønga eller högtrycksredskap for att rengörä apparaten (detta på grund av elektronikens sakerhetskrav).
• Som en del i vart arbete att hela tiden forbättra vara produiter vad gäller teknik, Funktioner och utseende sö forbehäller vi oss ratten att göraändringar och forbättringar som ar nödvändiga for att göra produits annu bättre.
• För att enkelt kunna hitta referensinformation für din apparat rekommender vi att noterar dessa data på sidan für "Service, support och kundrelationer.
  (Den härSIDANFORKLAROcksávartpaparaten du hittar informationen.)
• Den har apparaten ske inte anvandas av personer (även barn) med reducerad fysisk, sensorisk eller mental kapacitet, ej heller av personer som saknar erfarenhet och medvetenhet kring elektriska apparater, om detta inte sker under overvakning och after noggranna instruktioner av nagon som ar ansvarig for deras sakerhet.

Observera:

I de fall där ett kök varms upp av en apparat som ar ansluten till en skorsten (texen kamin) säcka "atervinning" versionen av kapan installeras. Använd inte kapan utan metallfilter.

Bra ventilation maste finnas i rummet dä kapan används samtidigt som maskiner/apparater som drives av bensin/gas aller liknande bränslen.

MILJÖSKYDD

• Den här apparatens forpackningsmaterial kan Återvinnas. Gör detta für att skydda miljön genom att lämna materialet på den Återvinningscentral som anvisas av dinCOMMUN.
• Din apparat innehäller ocksä mycket material som kan Återvinnas. Detta ar märkt med en etikett som indikerar att elektroniskt avfall inte bör blandas med vanligt hushállsavfall.

På detta satt kan apparaten till stora delar Återvinnas av din tillverkare under basta möjliga forhällanden enligt det Europeiska direktivet 2002/96/EC forande elektriskt avfall och elektronisk utrustning. Vänd dig till din Återförsäljare für information om vart du kan lämna apparaten for Återvinning.

-Vitackar dig for att du g Dor din del i att skyddamiljon.

Varning

Installationen bör bara utföras av kvalificerade tekniker eller annan kompetent personal.

Varning

Ta bort det skyddande plastholjet fran patronfiltret innan forsta användning.

SE 1 / INFORMATION TILL ANVÄNDAREN

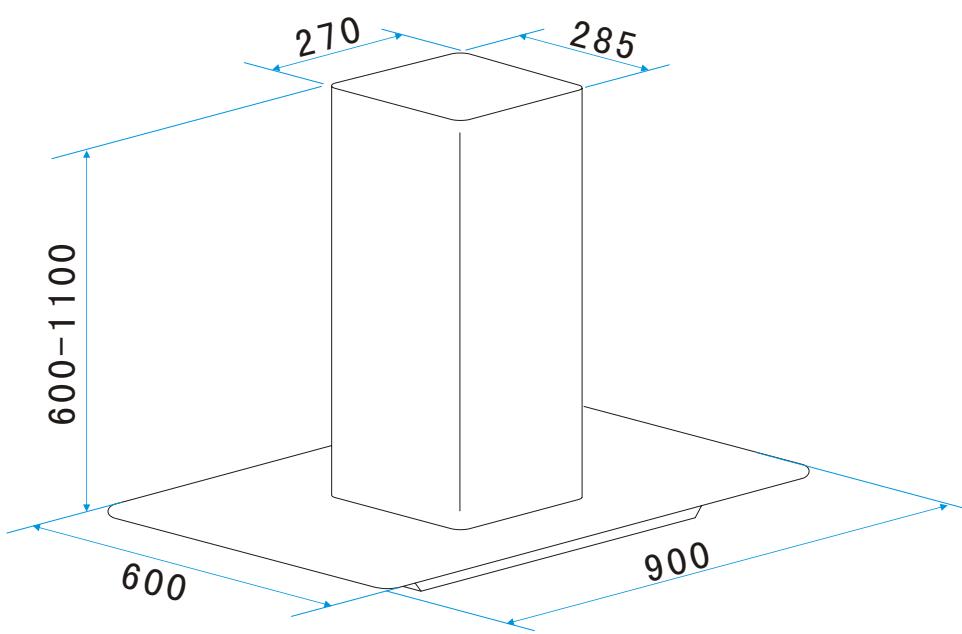

BESKRIVNING AV APPARATEN

SE

2 / INSTALLERA DIN APPARAT

- INSTALLERA DIN SPISKÄPA

• Taket mäste kunna bāra minst 40 kg vikt och tjockleken på taket mäste vara större Å≥ 30MM, se bild 2. Borra 1*170mm hal i taket.

• Använd upphängningstavlan För att borrä 12 hal i taket, se bild 2. Använd 12 st ST640mm stora planhuvade skruvar För att fixera upphängningstavlan på taket och sedan 8 st M410 skruvar och M4 muttrar med packningar För att ansluta vinkeljärnet till upphängningstavlan, se bild 1. Beräknal langden på vinkeljärnet och använd 16 st M4*10 stora planhuvade skruvar och M4 muttrar med packning För att ansluta till att annat vinkeljärn (den örllappende langden für vinkeljärnen fär inte vara mindreän 100MM)

• LátENA sidan av förlängningsröret gà pà utsidan genom 170MM hälet, se bild 3.

• 4 st ST4*8 stora planhuvade skruvar används für att ansluta den interna skorstenen med upphängningstavlan. Sätt s edan en på den externa skorstenen. Två krokar används für att satta upp den externa skorstenen für att forberedaHOUSE installation, se bild 4.

Bild.4

Bild. 1
Bild.2

Bild.3

2 / INSTALLERA DIN APPARAT

SE

• 4 st ST4*8 stora planhuvade skruvar används für att installera utloppet, se bild 5.
• Justera de 4 glasskruvarna for att se till att glaset spiskåpan ar väl fixerade tillsammans och sitter säkert, se bild 6.
• Häll upp spiskåpan och använd 16 st M4*10 stora planhuvade skruvar För att ansluta kåpan till vinkeljärnet, se bild 7.
• Fäst Förlängningsröret vid utloppet och se till att allt sitter som det ska. Efter detta, fäll ner krokarna och använd den externa skorstenen. Efter detta ar installationen klar, se bild 9.

Bild.5
Bild.6

Bild.7
Bild.8

Bild.9
Bild.10

Notera

• Innan du pabörjar installationen, sej
• platsen ar ren for att undvika smuts

• ekrot sugs in i systemet.

• Käpan kan inte dela luftventilationsrör med andra apparater sö som gasrö, uppvärningsrör och liknande.

• Vinkeln på rörets bjönning fär inte vara ≤ 120°, parallell eller ovanfor initulupnkten och skā anslutas till en extern vagg.

After installation, se till sa att utsuget ar plant sa att du undviker att fett samlas vid ena性和en.

SE

a. Tryck Först på "låg" knappen påkommen indicatorlampan att börja lya och fläktmotorn;bár jar köras på låg has tigbet. Tryck på knappenigen sa stannar motorn.
b. Tryck på "mellan" knappen påkommen indicatorlampan att börja lya och flaktmotorn börjar köras på mediumhastigkeit. Tryck på knappenigen på stannar motorn.
c. Tryck på “hög” knappen sö kommen indicatorlampan att börja lysa och fläktmotorn börjar köras på hög hastigkeit. Tryck på knappen igen sö stannar motorn.
d. Tryck på "lampa" knappen på börjar kapan att lysas upp. Tryck på knappen ingen for att slå av lamporna.

Lag M ellan Hog Lampa

Bild. 1111

4 / RENGÖRING OCH UNDERHÄLL AV DIN APPARAT

SE

• Ta ur filtren sá som visas i bild 12.

• Du kan rengöra filtren på följande olika satt:

• Lat dem dra cirka 3 minuter i hett vatten (40-50 grader) med lite fettlosande rengöringsmedel och sedan rengöra dem försiktigt med en mjuk borste.

Använd inte tryck vid rengöring, du kan daskada filtren.

1. Du kan diska dem i maskin med maskindiskmedel. Stall in temperaturen pa 60 grader.

2. Undvik att använda starka rengöringsmedel dà dessa kan skada kāpàn;

3. Se till sä att kapan ar avslagen innan du páborjar rengöring;

4. Installera kolfiltret:

5. Ta bort Al filtret, se bild 12.

6. Satt tillbaka kolfiltret i det rektangulara hålet och fixera det över motorn.
7. Efter att du satter i framkanten av kolftilret i utrymmet i spiskapan ske du sanka ner bakkanten av kolftilret tills det att det klickar fast pa baksidan av det rektangulara utrymmet.Hojupp de tvafaststangerna tills det att de horisontella over kolftilret.Se bild 13.
8. Placera tillbaka Al filtret)daret sett.
9. Gör om stegen bakifrän für att ta bort kolfiltretigen.

Varning

Kolrester kan inte diskas bort aller

atervandas. Du maste byta ut kolfiltret var fjärde manad.

- BYTA UT GLÖDLAMPAN

Ta Ioss fatest och glasset och ta sedan ut den trasiga glodlampan, se bild 14.

Skruva fast dennya glödlampan och satt tillbaka fästet och glaset.

Observera

Innan du byter ut glödlampan skä du

se till att spiskapan ar avslagen.

- INSTALLERA T-SHARP UTLOPPET

• Fixera utloppet pà T-sharpen, se Bild 15.

• Fixera T-sharp utloppet på insidan av skorstenen, se bild 16.

Bild.13

Bild.14

Bild.15

Bild.16

Varning

Innan underhall pabörjas mäste elanslutningen till kapan brytas, antingen genom att dra ur kontakten eller genom att slå av sakringen i sakringsskäpet.

UNDERHÄLL	ATT GÖRA	PRODUKTER/TILLBEHÖR SOM BEHÖVS
Ytterhölje och tillbehör	Använd aldrig stålull aller liknandeprodukter, ej Heller skrubborstar ochaland som kan skada ytan.	Für att rengöra höje och belysningsporten skau du använda vanligt diskmedel utblandat i vatten. Skölj av och torka ordentligt med en mjuk, fuktig trasa.
Filterpatroner	Detta filter gört att fett och damm samlas på vissa platser. Filtret spelar ochsjen viktig roll for att apparaten skafungera som den skia.Om tuffa fläckar har uppstätt sä skia du använda ett milt fläckmedel och sedan sköljarent med vatten.	Användett vanligt medel für hushållsbruk och skölj av och torka ordentligt. Dessa filter kan rengöras i vertikalt lage i en diskmaskin. (Låt dem inte komma ikontakt med smutsig disk och annat.)
Aktiverat kolfilter	Det här filtretn fängar obehagliga lukter och måste bytas ut minst engang per ar beroende på hur mycket kapan används. Du kan beställa nya filter frän din äterförsäljare (du behöver{name nämna referensnumret på identifikationsplattan) och notera det datum och den tid som filtretn byttes ut.
