BRUKSANVISNING TO9630 SEVERIN

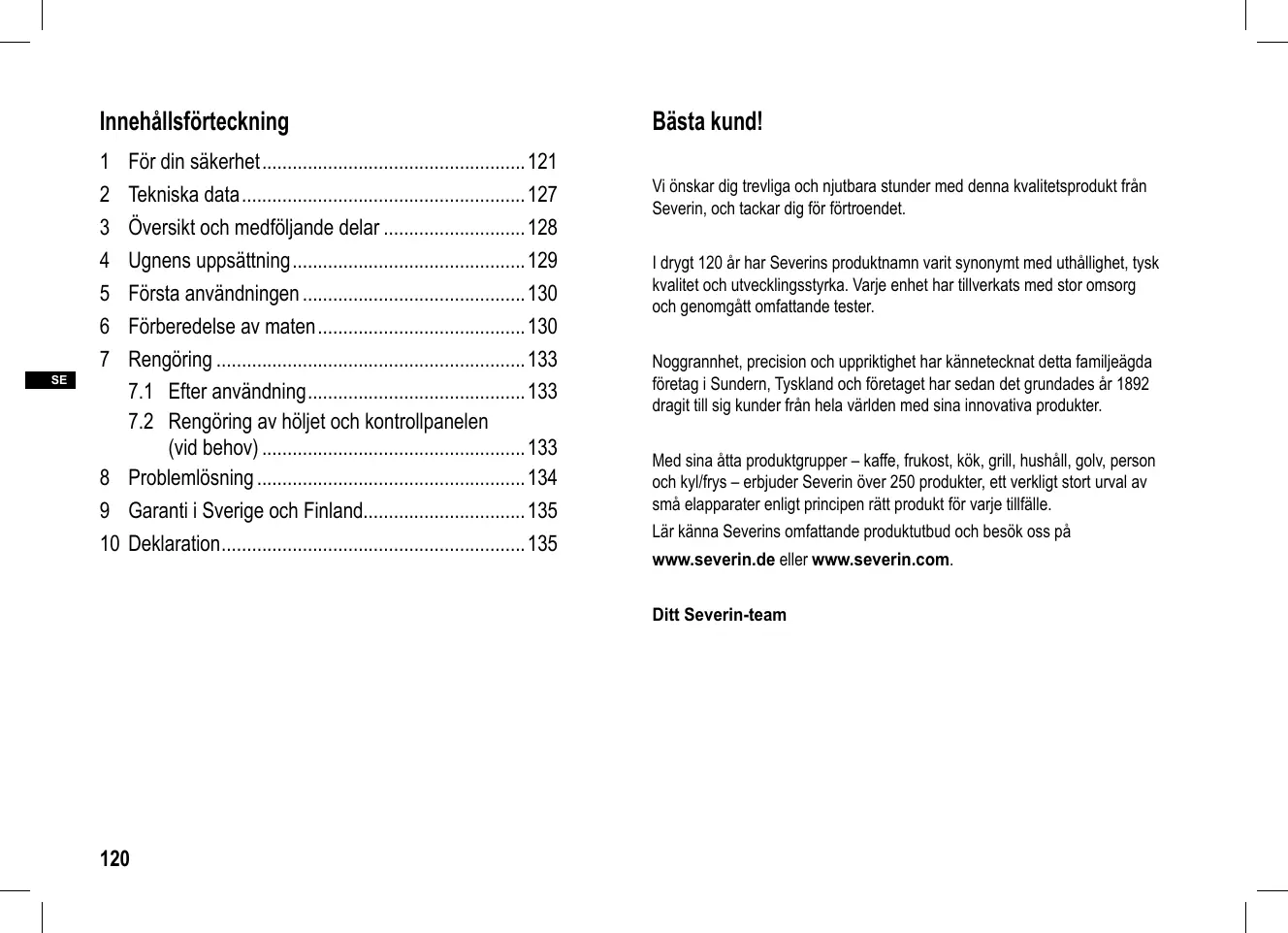

Innehållsförteckning

1 För din säkerhet....121
2 Tekniska data....127
3 Översikt och medföljande delar 128
4 Ugnens uppsättning....129
5 Första användningen 130
6 Förberedelse av maten....130
7 Rengöring 133

7.1 Efter användning.... 133
7.2 Rengöring av höljet och kontrollpanelen (vid behov)....133

8 Problemlösning 134
9 Garanti i Sverige och Finland....135
10 Deklaration.... 135

Bästa kund!

Vi önskar dig trevliga och njutbara stunder med denna kvalitetsprodukt från Severin, och tackar dig för förtroendet.

I drygt 120 år har Severins produktnamn varit synonymt med uthållighet, tysk kvalitet och utvecklingsstyrka. Varje enhet har tillverkats med stor omsorg och genomgått omfattande tester.

Noggrannhet, precision och uppriktighet har kännetecknat detta familjeägda företag i Sundern, Tyskland och företaget har sedan det grundades år 1892 dragit till sig kunder från hela världen med sina innovativa produkter.

Med sina åtta produktgrupper – kaffe, frukost, kök, grill, hushåll, golv, person och kyl/frys – erbjuder Severin över 250 produkter, ett verkligt stort urval av små elapparater enligt principen rätt produkt för varje tillfälle.

Lär känna Severins omfattande produktutbud och besök oss på

www.severin.de eller www.severin.com.

Ditt Severin-team

1 För din säkerhet

Följ alltid bruksanvisningen

Vänligen läs instruktionerna noga innan du använder miniugnen och bevara dem på ett säkert ställe. Om ugnen överlåts till en tredje part bör bruksanvisningen medfölja apparaten.

Om du inte följer instruktionerna kan det resultera i allvarliga personskador eller skador på ugnen.

Förutom innehållet i Kapitel 1 bör du också notera andra viktiga säkerhetsinstruktioner för att undvika olyckor och skador på ugnen enligt följande:

WARNING

Anger information som måste följas för att undvika allvarlig personskada eller dödsfall.

FÖRSIKTIGHET

Indikerar information som måste följas för att undvika skador på apparaten.

TIPS

Presenterar tips och annan nyttig information.

Brandrisk

Mat, och speciellt fettet den innehåller, kan fatta eld. Det finns alltid en brandrisk när apparaten är påkopplad.

• Se till att apparaten inte är belägen eller används nära lättantändligt material (t.ex. gardiner, draperier).
• Placera inte ugnen på en lättantändlig yta (t.ex. pappershanddukar). Den får endast användas på värmetåliga ytor.
• Ugnen får inte installeras eller användas inuti ett skåp.
• Använd inte ugnen på heta ytor eller nära värmekällor (t.ex. värmeplattor, gasflammor).
  • Lägg inget ovanpå ugnen.
• Lämna inte ugnen obevakad under användning.
• Låt inte elsladden röra apparatens heta delar.
• Överhettad olja eller fett kan antändas. Låt inte olja eller fett droppa ner på värmeelementen (t.ex. om bakplåten är för full).

• Förvara aldrig antändliga föremål inuti ugnen.

• Försök inte tillaga mat innehållande höga alkoholhalter. Alkoholångor är benägna att antändas i ugnsutrymmet.

• Använd aldrig ugnen utan smulbrickan inmonterad.
• Tillaga aldrig mat på smulbrickan.
• Om en brand ändå skulle uppstå, släck den genom att kväva lågorna. Dra stickproppen ur eluttaget. Varning: Använd under inga omständigheter vatten.

Risker för vissa personkategorier

Det finns en ökad risk för skador hos barn och för personer med reducerad handlingsförmåga:

- Denna ugn kan endast användas av barn (minst 8 år gamla) och av personer som har minskad fysisk rörelseförmåga, reducerat sinnes- eller mentaltillständ, eller som har bristfällig erfarenhet och kunskap, förutsatt att dessa personer är under uppsyn eller har fått tillräckliga instruktioner beträffande apparatens användning och vet vilka risker och säkerhetsåtgärder som användningen innefattar.

• Barn bör inte tillåtas leka med ugnen.
• Barn bör inte tillåtas rengöra ugnen eller göra servicearbeten på den.
• Apparaten och dess elsladd bör hållas utom räckhåll för barn under 8 år.
• Varning: Håll barn på avständ från ugnens förpackningsmaterial eftersom fara eventuellt kan uppstå. Det finns t.ex. risk för kvävning.
• Personer med känslighetsstörningar, speciellt de med minskad känslighet för temperaturskillnader, bör iaktta ökad försiktighet under användning av apparaten.

Korrekt användning

Ugnen får endast användas för tillagning, uppvärmning och återuppvärmning av mat. Endast originaltillbehör (bakplåt och bakställning) får monteras i apparaten.

Miniugnen är avsedd för hemmabruk eller liknande användning:

• personal i butiker, kontor och liknande arbetsmiljöer,
• för kunder i hotell, motell och andra liknande anläggningar,
  • i företag inom jordbrukssektorn,
  • för kunder i bed-and-breakfast hus.

Annan användning anses som felaktig och kan leda till personskador eller materiella skador.

Felaktig användning

• Använd inte ugnen för att tillaga mat som sannolikt kommer i beröring med värmeelementen eller ugnens inre sidor.
• Miniugnen bör inte användas med hjälp av en extern timer eller separat fjärrkontroll.
• Ugnen är inte avsedd för torkande av kläder eller någon annan typ av objekt eller redskap.
• Ugnen får endast användas med smulbrickan ordentligt inmonterad under värmeelementen.
• Använd inte ugnen för att hetta upp mat förseglad i konservburk.
• Under tillagning av mat som sannolikt breder ut sig (t.ex. jästdeg) bör du se till det finns tillräckligt avständ från värmeelementen (se också Kapitel 4 'Ugnens uppsättning').
• Apparaten får inte användas som elvärmare.

Elektricitet

Ugnen drivs med elektricitet vilket gör att det alltid finns en risk för elstöt. Därför bör följande försiktighetsåtgärder tas:

• Ugnen bör endast anslutas till ett felfritt jordat säkerhetsuttag installerat enligt gällande bestämmelser (minst 10 A säkringsskydd).
• Se till att nätspänningen i vägguttaget motsvarar den som är märkt på ugnens skylt.
• Slå inte öglor på elsladden eller kläm åt den. Håll både elsladden och ugnen på avständ från heta källor (t.ex. värmeplattor, gaslågor).
• När du tar stickproppen ur vägguttaget bör du aldrig dra i elsladden; ta alltid tag i själva stickproppen. Bär inte ugnen i dess elsladd.
• Sänk inte ner ugnen i vatten eller annan vätska, rengör den inte under rinnande vatten och sätt den inte i diskmaskin. Bakplåten, bakställningen och handtaget, däremot, är diskmaskinssäkra när de är avlägsnade.
• Använd inte ångtvätt för rengöring av ugnen.

• Rör inte stickproppen med våta händer.
- Använd inte ugnen utomhus.
- Använd inte metallredskap när du avlägsnar mat ur ugnen. Dra alltid stickproppen ur eluttaget först, och använd sedan ett trubbigt träredskap.
- Då ugnen är ansluten till vägguttaget går det ström till den fast den är avstängd.
- Dra alltid stickproppen ur vägguttaget efter användningen.
- Vid nödläge eller om apparaten skulle krångla bör du genast dra stickproppen ur vägguttaget. Se därför alltid till att ugnens stickpropp är tillgänglig och lätt kan dras ur vägguttaget.
- Dra alltid stickproppen ur vägguttaget innan du påbörjar rengöring eller innan du utför servicearbete.
- Försök inte öppna eller montera isär enheten och försök inte göra några tekniska ändringar.

Heta ytor och varmt fett

När ugnen är påkopplad, och också efter användning, kan åtkomliga ytor nå extremt höga temperaturer. Det finns också risk för brännskador från upphettad mat:

• Rör under inga omständigheter de heta inre ytorna eller värmeelementen.
• Lägg aldrig din hand i ugnen när den är påkopplad. Använd alltid handtaget för bakplåten och ställningen för att ta ut maten. Använd grytlappar vid behov.
• Rör aldrig ugnens yttre hölje när den är i användning.
• När ugnen är påkopplad, rör endast dörrhandtaget eller kontrollpanelen.
• Var försiktig när du öppnar dörren eftersom varm ånga kan strömma ut.
• Varning: Häll aldrig vatten eller någon annan vätska på den heta insidan, eftersom detta resulterar i bildandet av het vattenånga.

• Lyft eller flytta inte ugnen när den är i användning.

• Rör inte metallytor eller värmeelementen direkt efter användning.

• Vänta minst 30 minuter efter användning innan du avlägsnar smulbrickan. Varning: Fett förblir varmt en lång stund, och bör ej hanteras förrän det svalnat.

Brist på hygien

Brist på hygien kan resultera i att bakterier växer i apparaten:

• Smulbrickan bör tömmas och rengöras regelbundet.
• Lämna inte mat i ugnen när apparaten inte är i användning.

Det finns även en hälsorisk ifall olämpligt rengöringsmedel används:

- Endast rengöringsmedel som används i samband med livsmedel får användas för att rengöra de enskilda delar som kommer i kontakt med matprodukter.

Risk för skador på ugnen

Felaktig hantering av ugnen kan leda till skador:

• Placera alltid ugnen på en torr, slät, halkfri och värmebeständig yta.
• Placera inte ugnen på en het yta eller nära en värmekälla.
• Låt inte elsladden hänga fritt, eller över en bordskant.
• Använd inga rengöringsmedel eller verktyg andra än de som är specificerade i rengöringsinstruktionerna för ugnen.
• Du bör dra stickproppen ur vägguttaget och låta enheten svalna fullständigt innan du sätter apparaten i förvar.

En söndrig ugn kan orsaka materiella skador och personskador:

• Granska ugnen för skador varje gång innan användning. Om du märker en transportskada, vänligen kontakta återförsäljaren varifrån ugnen köptes.
• Använd aldrig en söndrig ugn. Använd inte en ugn som skadats genom fall.
• Om ugnens elsladd visar tecken på skada måste den bytas ut av tillverkaren, deras kundservice eller annan motsvarande kvalificerad person för att undvika faror.
• Enheten innehåller inte någon komponent som du kan utföra service på eller reparera själv. Reparationer bör endast utföras av Severin Service.

2 Tekniska data

Produktkategori och typ	Miniugn, TO2060
Spänning	220–240 V~, 50/60 Hz
Effekt/energikonsumtion	ca. 1500 W
Dimensioner (B x H x D)	440 mm x 292 mm x 385 mm
Vikt	5.87 kg
4-lägesbrytare
☐ OFF
☐ Övre värme
☐ Nedre värme
☐ Övre och nedre värme
Justerbar driftstid	01:00 – 60:00 min.
Justerbar temperatur	100 – 230 °C
Speciella markeringar
	FÖRSIKTIGHET – Varm yta. Låt apparaten och dess komponenter svalna.
[6420]	Släng inte med hushållsavfallet.
	Denna produkt uppfyller de krav som är gällande för CE-märkning.

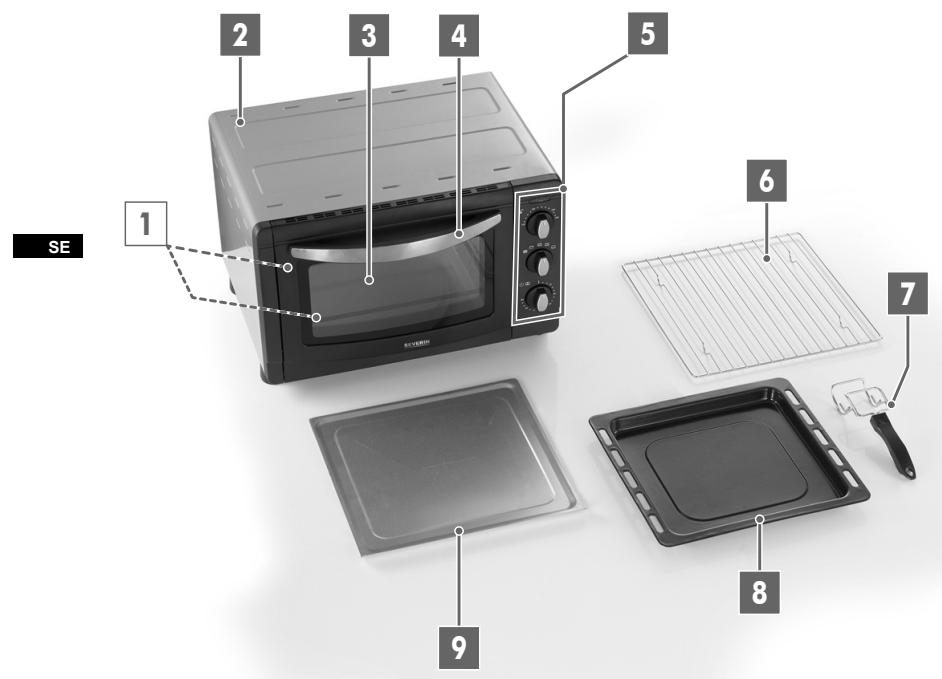

3 Översikt och medföljande delar Miniugnen i korthet

SE 1 2 3 4 5 6 7 8 9

Fig. 1: Miniugnen och dess tillbehör – Överblick

Pos.	Beskrivning/Funktion
1	syns inte:• 2 övre värmeelement• 2 nedre värmeelement
2	Miniugn
3	Ugnsdörr
4	Dörrhandtag
5	Kontrollpanel (se s. 129)
6	Bakställning
7	Bakplåts- och ställningshandtag
8	Bakplåt
9	Smulbricka

Kontrollpanelen i detalj

1 2 3 4

Fig. 2: Kontrollpanelen i detalj

Pos.	Beskrivning/Funktion
1	Signallampa(lyser när ugnen är påkopplad)
2	Temperaturkontroll(100 – 230 °C)
3	4-lägesbrytareOFFÖvre värmeNedre värmeÖvre och nedre värme
4	Timer(01:00 – 60:00 min)

4 Innan användning

WARNING

Brandrisk! Värmestrålningen från ugnen är tillräckligt stark för att antända lättantändliga objekt i närheten.

• Ugnen får inte installeras eller användas inuti ett skåp.
• Ugnen får inte installeras direkt under ett skåp eller hylla.
• Ett tillräckligt minimiavständ från apparater, hängande objekt, tak, eller andra objekt måste bibehållas.

Säkerställ tillräcklig ventilation runt enheten vid alla tillfällen. Apparaten bör därför placeras vid en plats som uppfyller följande krav:

• nära ett jordat eluttag (minimi säkringsskydd 10 A),
• placerad vågrätt och skyddad från stötar och vibration,
  • värmebeständig,
• på avständ från uppvärmda eller lättantändliga ytor eller objekt (> 1 m)

Följande minimiavständ från väggar eller andra objekt måste bibehållas:

• Sidor: 12 cm
  • Baksida: 12 cm
• Övre del: 30 cm

5 Första användningen

Innan du tillagar mat i ugnen första gången, måste den användas tom en gång, alltså utan mat. Detta bidrar till att undanröja lukter.

1. Förbered ugnen enligt beskrivningen i Kapitel 4 'Ugnens uppsättning'.

WARNING

Brandrisk! Kvarvarande paketerings- eller överloppsmaterial kan fatta eld.

- Avlägsna förpackningsmaterialet innan apparaten tas i användning. Se till att allt invärtes förpackningsmaterial också är avlägsnat från de interna ytorna.

1. Sätt stickproppen i lämpligt vägguttag.
2. Ställ in temperaturkontrollen på 200 °C.
3. Vrid 4-lägesbrytaren till positionen (övre/nedre värme).
4. Ställ timern på 10 minuter.

→ Ugnen börjar förvärmas.
→ Ett svagt tickande ljud kan höras från timern.

TIPS:

När apparaten är påkopplad för första gången kan en lukt uppstå. Detta är normalt och varar en kort stund.

Säkerställ tillräcklig ventilation.

1. Vänta tills den förprogrammerade tiden har gått ut, och en akustisk signal hörs.

Värmeelementen stängs automatiskt av.

6 Förberedelse av maten

WARNING

Brandrisk! Matrester på insidan kan bli mycket varma och börja brinna, speciellt om maten har hög fetthalt.

• Säkerställ att insidan, speciellt värmeelementen, och alla tillbehör är fria från matrester.
• Rengör eventuellt enligt beskrivningen i Kapitel 7 'Rengöring'.
• Om rök upptäcks bör ugnen stängas av omedelbart: vrid 4-lägesbrytaren till dess (OFF) läge.

För matlagning kan 3 värmenivåer väljas:

• Övre värme (endast de 2 övre värmeelementen slås på)
• Nedre värme (endast de 2 nedre värmeelementen slås på)
• Övre och nedre värme (alla värmeelement slås på)

TIPS:

Val av värmenivå

Den lämpligaste nivån beror huvudsakligen på vilken typ av mat som skall tillagas. Tillagningstiderna är därför endast ungefärliga. Läs alltid producentens tillagningsinstruktioner.

Mat	Temperatur/värmenivå	Tillagningstid
Pizza (djupfryst)	200 °C	9 – 10 min.
Hawaii toast	220 °C	10 – 14 min.
Baguette (djupfryst)	200 °C	14 – 15 min.

Användande av bakplåt eller ställning

1. Se till att smulbrickan är inmonterad under de två nedre värmeelementen.
2. Se till att apparaten är kopplad till ett eluttag.
3. Använd temperaturkontrollen för att ställa in den nödvändiga temperaturen.

TIPS:

Förvärmning av ugnen

Beroende på receptet kan det vara nödvändigt att förvärma ugnen före den faktiska tillagningen.

Om tillagningsinstruktionerna inte specifikt nämner förvärmning, utelämna steg 4 - 6.

1. Välj övre/nedre värmenivå
2. Ställ in timern på 10 minuter.

→ Ugnen börjar förvärmas.

→ Ett svagt tickande ljud kan höras från timern.

1. Vänta tills den förprogrammerade tiden har gått ut och en akustisk signal hörs.

→ Förvärmningen är nu klar.

1. Lägg maten på bakplåten eller -ställningen.

TIPS:

För att förhindra fett och andra vätskor från att droppa på insidan, använd alltid bakplåten under tillagningen av mat med hög fetthalt.

1. Skjut in bakplåten eller -ställningen i ett av styrspåren och stäng dörren.

TIPS:

Du kan laga två rätter samtidigt genom att placera bakställningen och bakplåten i två olika styrspår. Detta kan däremot förlänga tillagningstiden.

1. Ställ in önskad värmenivå.
2. Använd timern för att välja önskad tillagningstid.

→ Ugnen börjar förvärmas.

→ Ett svagt tickande ljud kan höras från timern.

1. Under tillagning:

Granska regelbundet bryningsprocessen genom ugnsdörren. När du är nöjd med resultatet vrider du 4-lägesbrytaren tillbaka till dess □.

1. Vänta annars tills den förprogrammerade tiden gått ut och en akustisk signal hörs.

→ Tillagningsprocessen är klar.
Värmeelementen stängs automatiskt av.

Servera maten

WARNING

Risk för brännskador: Ugnen, bakplåten och -ställningen är väldigt heta efter användning.

• Använd dörrhandtaget för att öppna ugnen. Håll ditt huvud och din kropp på avständ från faroområdet, eftersom varm ånga kan avges.

• Använd alltid handtaget för bakplåten och ställningen för att ta ut maten.
  – Rör inte de inre ytorna när du avlägsnar maten.
  – Använd grytlappar vid behov.

• Öppna dörren långsamt.

• Tryck den nedre delen av handtaget på mitten av plåt- eller ställningskanten, så långt det går. Handtaget greppar nu plåten eller ställningen ordentligt.
• Avlägsna försiktigt bakplåten eller -ställningen med handtaget.
• Lägg ner plåten eller ställningen på en värmetålig yta.

WARNING

Risk för brännskador: Den tillagade maten är mycket het.

– Rör inte maten med bara händerna.
- Vid behov låter du maten svalna tillräckligt innan du serverar den.

1. Avlägsna maten från plåten eller ställningen och förbered rätten enligt ditt recept innan du serverar den.
2. Dra alltid stickproppen ur eluttaget efter användning.
3. Om du inte tänker använda ugnen på nytt samma dag:

- Vänta åtminstone 30 minuter tills den kylts ner till rumstemperatur. - Rengör de individuella komponenterna (se Kapitel 7 'Rengöring' på s. 133)

7 Rengöring

WARNING

Risk för brännskador

- Innan rengöring påbörjas vrider du ugnen till OFF läge □, drar stickproppen ur eluttaget och låter ugnen och dess komponenter svalna fullständigt (minst 30 minuter).

WARNING

Risk för personskador och skador på ugnen

– Sänk aldrig ner ugnen i vatten.
- Använd inte ångtvätt för rengöring av ugnen.

WARNING

Det finns även en hälsorisk ifall olämpligt rengöringsmedel används.

- Endast rengöringsmedel som används i samband med livsmedel får användas för att rengöra de enskilda delar som kommer i kontakt med matprodukter.

FÖRSIKTIGHET

Använd inte slipmedel, starka rengöringsmedel eller -verktyg som kan orsaka skråmor i ytorna.

7.1 After användning

Ugnen och alla dess tillbehör bör rengöras efter varje användningscykel.

WARNING

Brandrisk! Matrester på insidan, och speciellt på värmeelementen, blir mycket heta nästa gång ugnen används, och kan även fatta eld.

- Håll insidan och värmeelementen rena hela tiden.

1. Kvarlämnade matrester eller spilld vätska på insidan eller värmeelementen kan avlägsnas med en våt duk. Fastbrända fläckar kan blötläggas med vatten först för att underlätta borttagning.
2. Ställningen och plåten rengörs enligt följande:

- Avlägsna första eventuella matrester med en fuktig duk.

- Rengör komponenterna under rinnande vatten med ett milt tvättmedel, eller i diskmaskin.

• Avlägsna brickan ur ugnen.
- Använd först en fuktig duk för att avlägsna större fettrester.
- Rengör brickan under rinnande vatten och ett milt diskmedel, eller i diskmaskin.

1. Rengör insidan av ugnsfönstret med en fuktig duk.
2. Torka alla komponenter efter rengöring och torka ugnen noggrant med en kökshandduk.

7.2 Rengöring av höljet och kontrollpanelen (vid behov)

1. Rengör ugnshöljet och kontrollpanelen med en lätt fuktad luddfri duk.
2. Tillsätt ett milt diskmedel vid behov.
3. Torka med en torr duk.

8 Problemlösning

Lösa problem själv

WARNING

Risk för skada. Ugnen innehåller inga komponenter som du kan göra service på eller reparera själv.

• Använd aldrig en apparat som har något fel.
• Försök inte utföra reparationsarbete själv. Om ett fel uppstår, kontakta din kundserviceavdelning. Kontaktuppgifterna finns i bilagan till denna bruksanvisning.

Innan du kontaktar vår kundservice eller skickar in apparaten ber vi dig använda följande tabell för att kontrollera om problemet kan lösas hemma.

Problem	Orsak	Åtgård
Ugnen slås ej på.	Stickproppen är inte i vägguttaget/enheten är inte ansluten till eluttaget.	Sätt stickproppen i vägguttaget.
Rök uppstår under användning.	Fett droppar på värmeelementen.	Stäng av ugnen.Låt den svalna fullständigt.Rengör värmeelementen.
Maten är överkokt / för mörk.	Den förvalda tillagningstiden är för lång / temperaturen är för hög.	Stäng av ugnen.Släng bort den brända maten.Välj en kortare tillagningstid eller lägre temperatur vid nästa användning.

Problem	Orsak	Åtgård
Maten är ännu inte klar, efter det att den förvalda tiden har gått ut.	Den valda tidsinställningen är för kort.	Öka tidsinställningen vid nästa användning.
	Temperaturen är för låg.	Öka temperaturen vid nästa användning.

TIPS:

• Om förslagen i tabellen inte leder till ett önskvärt resultat och problemen kvarstår, kontakta vår kundserviceavdelning.
• Om du behöver ersättningsdelar eller tillbehör till din apparat, vänligen besök vår online shop under sektionen 'Service /Ersatzteil-Shop' på vår hemsida www.severin.de.

Tillbehör och reservdelar

Reservdelar eller tillbehör kan beställas via internet på vår hemsida http://www.severin.de under sektionen 'Service /Ersatzteil-Shop'.

Bortskaffandet av ugnen

Enheter märkta med denna symbol måste kasseras separat från hushållsavfallet, eftersom de innehåller värdefulla material som kan återvinnas. Korrekt avfallshantering skyddar miljön och människors hälsa. Din lokala myndighet eller återförsäljare kan ge information i ärendet.

9 Garanti i Sverige och Finland

För material- och tillverkningsfel gäller 2 års garanti räknat från inköpsdagen mot uppvisande av specificerat inköpskvitto i överensstämmelse med de allmänna garantivillkoren. Denna garanti inverkar inte på dina lagstadgade rättigheter eller dina lagenliga rättigheter enligt den nationella konsumentskyddslagstiftningen. Ifall apparaten används felaktigt, eller vårdslöst, ansvarar den som använder apparaten för eventuella material- och personskador.

Tillverkas för: Severin Elektrogeräte GmbH, Tyskland.

10 Deklaration

Denna produkt uppfyller alla CE-märkesdirektiv som behövs för dess CE-märkning.

Sisällysluettelo

Centrala kundtjänstplatser

Keskushuollot

Servisné stredisko
