Märke	Electrolux
Modell	EXP34U338CW
Produkttyp	Bärbar monoblock luftkonditionering
Strömförsörjning	220-240 V ~ 50 Hz, 10 A
Köldmedium	R290 (brandfarligt)
Driftslägen	Kyla, Värme (på vissa modeller), Avfuktning, Ventilation, Automatisk
Specialfunktioner	Fjärrkontroll, Fördröjd timer (start/stopp), Lamelloscillation, Sömnläge, Filteråterställning
Fläkthastighet	Automatisk, Hög, Medel, Låg
Drifttemperaturområde	Kyla: 16-35 °C; Värme: 5-27 °C
Underhåll	Rengöring av luftfilter varannan vecka; Tömning av kondensvattenbehållaren regelbundet
Säkerhet	Apparat med brandfarligt köldmedium; installation i rum större än 12 m²; får inte borras eller brännas
Medföljande tillbehör	Avloppsslangssats med adaptrar, fjärrkontroll med batterier (R03P AAA 1,5 V)
Skyddstyp	Jordfelsbrytare rekommenderas; keramisk säkring 250 V, 3,15 A
Miljöinformation	Får inte slängas med hushållsavfall; återvinning via specifik kanal

Vanliga frågor - EXP34U338CW ELECTROLUX

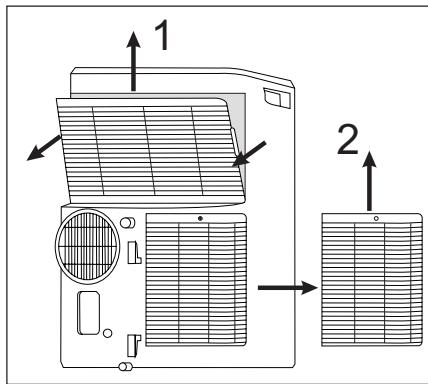

Hur rengör man luftfiltret?

Koppla bort apparaten, ta bort de övre och nedre filtren. Tvätta dem med varmt vatten under 40°C och diskmedel. Skölj, torka helt innan du sätter tillbaka dem. Rengör var 2:e vecka.

Vad betyder felkoden P1?

Koden P1 indikerar att kondensvattenbehållaren är full. Flytta försiktigt apparaten till en avloppspunkt, ta bort den nedre avtappningspluggen och låt vattnet rinna ut. Starta om apparaten.

Kan jag använda luftkonditioneringen utan avloppsslang?

I läget Ventilation (fläkt) behövs inte avloppsslangen. För lägena Kyla, Värme och Automatisk måste avloppsslangen anslutas för att evakuera varmluft.

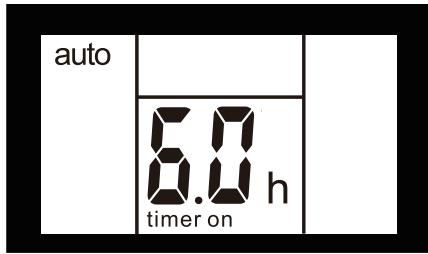

Hur ställer man in timern?

Tryck på knappen Timer. Använd pilarna för att ställa in fördröjningen från 30 minuter till 24 timmar. För fördröjd start gör du det i standby-läge. För fördröjd stopp gör du det i drift. Tryck på Timer igen för att bekräfta.

Vad gör jag om apparaten inte kyler tillräckligt?

Kontrollera att den valda temperaturen är lägre än rumstemperaturen. Rengör luftfiltret. Se till att avloppsslangen inte är blockerad. Låt rummet svalna efter en nylig start.

Varför startar inte kompressorn omedelbart?

En skyddsanordning fördröjer kompressorns omstart i cirka 4 minuter efter ett stopp. Det är normalt. Vänta innan du slår på apparaten igen.

Är det normalt att vatten samlas i apparaten?

Ja, särskilt i läget avfuktning. Apparaten måste tömmas regelbundet. I kylningsläge avdunstar kondensatet, men behållaren måste tömmas om koden P1 visas.

Hur växlar man mellan °C och °F?

På fjärrkontrollen eller kontrollpanelen, tryck samtidigt på knapparna + och - i mer än 3 sekunder. Denna funktion är inte tillgänglig i lägena Dry eller Fan.

Vad gör man vid bränd lukt?

Stäng omedelbart av apparaten, öppna fönster för vädring, koppla sedan ur stickkontakten. Kontakta en kvalificerad tekniker. Använd inte apparaten förrän den har inspekterats.

Hur förvarar man luftkonditioneringen på vintern?

Töm allt kvarvarande vatten (ta bort nedre och kontinuerliga avtappningspluggar). Rengör filtret, torka det väl. Ta bort batterierna från fjärrkontrollen. Förvara på en sval, torr plats skyddad från solen.

BRUKSANVISNING EXP34U338CW ELECTROLUX

(endast för Storbritannien)

1.3 Varningar för användning

1.2 Saker att tänka på när du använder luftkylaren

FÖRSIKTIGHET!

Varningar före användning

• Vänta 4 minuter så att kompressorn kan starta kylningen på nytt. Om du stänger av luftkylaren och omedelbart startar den igen, vänta 4 minuter så att kompressorn kan starta kylningen på nytt. Det finns en elektronisk skyddskrets i enheten som håller kompressorn avstängd i 4 minuter av säkerhetsskäl.
• Vid strömavbrott under användning, vänta 4 minuter innan du startar enheten igen. När strömmen kommer tillbaka kan du starta luftkylaren igen. Om strömavbrottet varar mindre än fyra minuter, måste du vänta minst fyra minuter innan du startar enheten igen. Om du startar luftkylaren igen inom fyra minuter kan en skyddskrets i enheten göra att kompressorn stängs av. Denna skyddskrets förhindrar

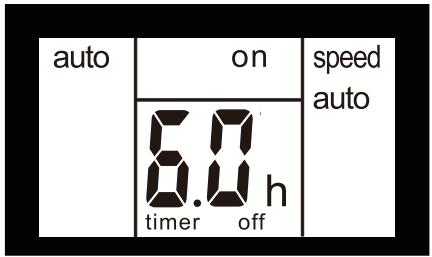

Du kan fördröja avstängningen när enheten är på.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.electrolux.com/webselfservice

Registrera din produkt för bättre service: www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen:

Modell, PNC, serienummer.

Informationen står på typskylten.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips.

Miljöinformation.

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Symbol	Observera	Förklaring
	VARNING	Den här symbolen visar att apparaten använder ett brandfarlicht kylmedel. Om kylmedlet lacker ut och utsäts für en extern antändningskälla, finns det risk för brand.
	FÖRSIKTIGHET	Den här symbolen visar att en bruksanvisning ske lásas noggrant.
	FÖRSIKTIGHET	Den här symbolen visar att servicepersonal skahantera den här utrustningen med hänvisning till installationsmanualen.
	FÖRSIKTIGHET	Den här symbolen visar att information sombruksanvisning eller installationsmanual finns tillganglig.

VARNING!

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

I den här handboken beskrivs hur din nya luftkonditionering används på rätt sätt. Läs noga igenom hela denna handbok innan produkten används. Denna handbok ska förvaras på en säker plats så att den kan användas som en praktisk referens.

VARNING!

• Kontakta en auktoriserad servicetekniker för reparation och underhåll av enheten.
• Kontakta installatören för installation av enheten.
• Luftkonditioneringen får inte användas av barn eller psykiskt funktionshindrade utan tillsyn.
• Små barn skall övervakas så att de inte leker med luftkonditioneringen.
• Det finns lokala myndighetsregler för högsta tillåtna ljudnivå som släpps ut av luftkonditioneringsapparater.
• Om nätsladden ska bytas ut får den endast bytas ut av auktoriserad personal.
• Installationsarbetet får endast utföras av auktoriserad personal och enligt nationella standarder för kabeldragning (i förekommande fall). Felaktig anslutning kan orsaka överhettning och brand.
• Se noga till att inte komma i kontakt med fläkten när de horisontella luftgallren justeras.
• Säkringen är 250 V 3,15 A, keramisk typ.
• Rengöring och underhåll ska inte göras av barn utan tillsyn. Beakta att kylmedel inte får innehålla lukt.

1.1 Viktiga anmärkningar

1. Använd inte enheten utan luftfilter.
2. Använd inte enheten nära en värmekälla eller öppen eld.
3. Utsätt inte enheten för direkt solljus och regn utomhus.
4. Förvara eller flytta alltid enheten i upprätt läge.
5. Täck inte över enheten när den är igång eller omedelbart efter användning.
6. Töm alltid ut kondensvattnet innan enheten ställs undan.

1.2 Punkter att tänka på vid användning av luftkonditioneringen

VARNING!

Varningar under användning

• Modifiera inte någon del av den här produkten.
• Stoppa aldrig in något i någon del av enheten.
• Kontrollera att eluttaget som används har lämplig märkspänning. Använd endast ett 220 V - 240 V, 50 Hz, 10 A elnät. Felaktig nätspänning kan skada enheten och orsaka brand.
• Använd alltid en antiexplosiv strömbrytare eller säkring med rätt amperemärkning. Använd inte under några omständigheter tråd, stift eller andra föremål istället för en riktig säkring.
• I händelse av något onormalt med luftkonditioneringen (t.ex. en brinnande lukt), dra inte ut kontakten direkt utan öppna fönstret för att få in luft först och stäng sedan av enheten och koppla bort strömförsörjningen.

VARNING!

Varning för nätsladden

• Denna stickkontakt får endast kopplas in i ett lämpligt vägguttag. Använd inte tillsammans med förlängningssladdar.
• Tryck in stickkontakten ordentligt i uttaget och kontrollera att den inte sitter löst.
• Tryck, deformera eller ändra inte nätsladden och sänk inte ner den i vatten. Ovarsam hantering av nätsladden kan leda till att enheten skadas och orsaka elektriska stötar.
• Om nätsladden är skadad måste den bytas ut av tillverkaren eller dennes serviceagent, eller en motsvarande kompetent person, för att undvika säkerhetsrisker. Använd endast en utbytesladd som följer tillverkarens specifikationer.
• Denna produkt måste vara ansluten till ett jordat eluttag. Denna produkt är utrustad med en jordad sladd. Stickkontakten måste anslutas till ett uttag som är ordentligt installerat och jordat. Skär under inga omständigheter bort eller avlägsna det fyrkantiga jordade stiftet (endast för Storbritannien) från stickkontakten.

1.3 Säkerhetsföreskrifter vid användning

• Du måste stänga av enheten och koppla från nätsladden innan underhåll eller rengöring utförs.
• Placera inte enheten nära värme.
• Stänk inte och häll inte vatten direkt på enheten. Vatten kan orsaka elektriska stötar eller skador på utrustningen.
• Luftkonditioneringen ska alltid tömmas när den ska flyttas. Om det finns vatten kvar i tanken kan det rinna ut medan den flyttas.

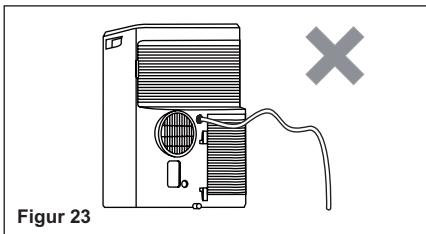

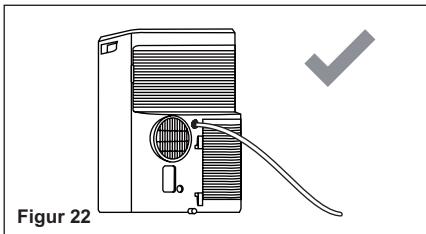

• För att vara säker på att allt vatten töms ut får inte tömningsslangen vara böjd eller lyftas upp i avfuktningsläget. Om detta inte görs kan det tömda vattnet rinna ut i rummet.
• Temperaturen runt tömningsslangen får inte vara under fryspunkten vid användning. Uttömt vatten kan frysa i slangen och orsaka att vatten i enheten svämmar över och rinner ut i rummet.
• Blockera inte luftinloppet eller luftutloppet med föremål. Kylningsförmågan kan minskas eller upphöra helt.
• Se till att det finns en antiexplosiv jordfelsbrytare som skydd mot elektriska stötar i enlighet med brittisk standard och kabeldragningsregler.
• Exponering för direkt luftflöde under en längre period kan vara farligt för hälsan. Exponera inte boende, husdjur eller växter för direkt luftflöde under längre tidsperioder.
• Använd inte den här luftkonditioneringen för ändamål som inte angivits (t.ex. bevarande av precisionsenheter, mat, husdjur, växter och konstföremål). Användning på ett sådant sätt kan skada sådan egendom.
• Använd inte medel för att påskynda avfrostningsprocessen eller för att rengöra, andra än de som rekommenderas av tillverkaren.
• Produkten ska förvaras i ett rum utan kontinuerligt fungerande antändningskällor (till exempel: öppen eld, en gasprodukt eller en elektrisk värmare). Gör inga hål i den eller bränn den.
• Överensstämmelse med nationella gasbestämmelser måste följas.
• Se till att ventilationsöppningarna inte blockeras eller täpps igen.
• Produkten ska förvaras i ett välventilerat område där rummets storlek är större än 12m²

Specifik information gällande produkter med R290 kylmedelsgas.

• Läs alla varningar noggrant.
• Vid avfrostning och rengöring av enheten, använd inte andra verktyg än de som rekommenderas av tillverkaren.
• Produkten får inte placeras nära antändningskällor (till exempel: öppen eld, gas eller elektriska apparater i drift).
• Punktera inte och bränn inte.
• Kylmedelsgaser kan vara luktfria.
• Produkten måste installeras, användas och förvaras i ett område som är större än 12 m².
• Denna produkt innehåller ett visst antal gram (se märkplåten på produktens baksida) av R290 kylmedelsgas. R290 är en kylmedelsgas som uppfyller de europeiska miljödirektiven. Punktera inte någon del av kylmedelsgasens krets.
• Om produkten installeras, används eller förvaras i ett icke ventilerat område måste rummet utformas för att förhindra ackumulering av kylmedelsläckor, som kan resultera i risk för brand eller explosion på grund av tändning av kylmediet som orsakats av elektriska element, spisar eller andra sådana källor.
• Produkten måste förvaras på ett sådant sätt att mekaniska fel förhindras.
• Personer som hanterar kylkretsen måste ha lämplig certifiering utfärdad av en ackrediterad organisation som säkerställer kompetens vid hantering av kylmedel enligt en specifik utvärdering som erkänts av branschorganisationer.
• Reparationer måste utföras baserat på rekommendationer från tillverkningsföretaget. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal måste utföras under överinseende av en person som får hantera brandfarliga kylmedel.

1.4 Ytterligare information

Transport av utrustning som innehåller brandfarliga kylmedel

Se transportregler.

Märkning av utrustning med tecken

Förvaring av utrustning/produkter

Förvaring av utrustning ska överensstämma med tillverkarens instruktioner.

Förvaring av förpackad (osåld) utrustning

Förvaringspaketets skydd bör konstrueras så att mekanisk skada på utrustningen inuti förpackningen inte orsakar läckage av kylmedlet. Det maximala antalet delar av utrustningen som får förvaras tillsammans kommer att fastställas enligt lokala föreskrifter.

2. SÄKERHETSINSTRUKTIONER

2.1 Anmärkningar om drift

• Det tar 4 minuter för kompressorn att börja kyla igen. Om du stänger av luftkonditioneringen och startar om den direkt tar det 4 minuter för kompressorn att börja kyla igen. Det finns en elektronisk produkt i enheten som håller kompressorn avstängd i 4 minuter för säkerhetens skull.
• I händelse av strömavbrott under användning ska du låta det gå 4 minuter innan du startar om enheten. När strömmen kommer tillbaka startar du om luftkonditioneringen. Om strömmen var avstängd under mindre än 4 minuter, vänta i minst 4 minuter innan du startar om enheten. Om du startar om luftkonditioneringen inom 4 minuter kan en skyddsanordning i enheten orsaka att kompressorn stängs av. Denna skyddsanordning förhindrar kylning i ca 5 minuter. Alla tidigare inställningar annulleras och enheten återgår till ursprungliga inställningar. När du stänger av enheten i kylningsläge stängs kompressorn av omedelbart och övre/nedre fläktmotorn stängs av efter 5 sekunder. Om enheten går till fläktläge från kylläge, stängs kompressorn av omedelbart och den nedre fläktmotorn stängs av efter 5 sekunder. Om enheten går till värmeläge från kylläge, stängs kompressorn av omedelbart och den nedre fläktmotorn stängs av efter 30 sekunder.

För att undvika personskador eller på egendom måste följande instruktioner följas. Felaktig användning på grund av att anvisningar ignorerats kan orsaka skador på person och egendom.

Allvarligheten klassificeras enligt följande indikationer:

VARNING!

Symbolen indikerar risk för dödsfall eller allvarlig skada.

VARNING!

Symbolen indikerar risk för personskada eller skada på egendom.

• Drift vid låg temperatur: Håller enheten på att frysa? Frysning kan inträffa när enheten ställs in på nära 18 °C vid låga omgivande temperaturförhållanden, särskilt på natten. Under dessa förhållanden kan ytterligare ett temperaturfall göra att enheten fryser. Om enheten ställs in på en högre temperatur fryser den inte.
• Avfuktningsläget ökar rumstemperaturen. Enheten genererar värme i avfuktningsläget och rumstemperaturen stiger. Varm luft blåses ut från luftutloppet men detta är normalt och anger inget problem med enheten.

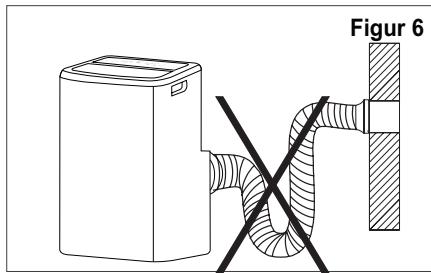

• Luftkonditioneringen blåser den varma luften som genereras av enheten utanför rummet via utloppsslangen i kylläget. Under tiden kommer samma mängd luft att komma in i rummet från utsidan genom alla öppningar i rummet.
• Alla som arbetar med kylkretsar måste ha ett giltigt certifikat från en industriellt ackrediterad bedömningsmyndighet som tillåter hantering av köldmedier på ett säkert sätt enligt en branschgodkänd bedömningsspecifikation. Service ska endast utföras enligt tillverkarens rekommendation. Underhåll och reparation som kräver hjälp av annan utbildad personal ska utföras under överinseende av den person som är behörig när det gäller användning av brandfarliga köldmedier.
• Arbetstemperaturområdet för luftkonditioneringen är 16-35 °C (60-95 °F) i kylläge; 5-27 °C (41-80 °F) i värmeläge.

Innebörden av symboler i den här handboken visas nedan:

Symbolen anger att detta aldrig får göras.

Symbolen anger att detta alltid ska göras.

2.2 Varning under användning

VARNING!

Varning	Innebörd
Anslut stickkontakten korrekt	Den kan orsaka elektriska stötar, explosion erler brand på grund av att für hög värme alstras
Använd inte,enhen eter stäng av den genom att sättia i eller dra ut stickkontakten	Det kan orsaka elektrisk stöt, brand och explosion på grund av värmegenereringen
Skada inte och,enthen inte en ospecificerad natsladd	Det kan orsaka elektrisk stöt, brand och explosion. Om natsladden skadas måste den bytas ut av tillverkaren erlen auktoriserad serviceverkstad erlen motsvarande kompetent person, für att undvika sakerhetsrisiker
Ändra inteLongden på natsladden och dela inte uttaget med andraprodukter	Det kan orsaka elektrisk stöt, brand och explosion på ground av värmegenereringen
Använd inte,enthen med väta händerr ell i en fuktig miljö	Det kan orsaka elektriska stötar
Rikta inte luftflödet mot personer i rummet	Detta kan skada din hälsa
Sakerställ alltid effektiv jordning	Felaktig jordning kan orsaka elektrisk stöt
Låt inte vatten rimna in i elektriska delar	Det kan orsaka funktionsfel erler elektriska stötar
Installera alltid en huvudströmbrytare och en dedikerad strömkrets	Inkorrekt installation kan orsaka elektrisk stöt, brand och explosion
Koppla frän,enthen om konstiga ljudhors, om den luktar erler om detkommen ut rök frän den	Det kan orsaka elektrisk stöt, brand och explosion
Använd inte uttaget om det är söst erler skadat	Det kan orsaka elektrisk stöt, brand och explosion
Öppna inte,enthen under,enndning	Det kan orsaka elektrisk stöt, brand och explosion
Häll skjutvapen borta	Det kan orsaka brand och explosion
Låt inte natsladden lopa nara andra värmeprodukter	Det kan orsaka elektrisk stöt, brand och explosion
Låt inte natsladden lopa naralettantändlig gas erller brännbara ämnensom bensin, benzen, thinner osv.	Det kan orsaka elektrisk stöt, brand och explosion
Ventilera rummet innanluftkonditioneringen användson det forekommer gaslackagefrän en annan produit	Det kan orsaka explosion, brand ochbrännskador
Demontera aller modifiera inte,enthen	Det kan orsaka felfunktion och elektriska stötar
Försiktighet	Innebörd
Vidrör inte enhetens metalldilar+när luftfiltret skall demonteras	Det kan orsaka persorskador
Rengör inte luftkonditioneringen med vatten	Vatten kan Tränga in i enheten och skada isoleringen. Det kan orsaka elektriska stötar
Se till att rummet är väl ventilerat vid användning samtidigt med en spis aller liknande.	Det kan annars orsaka syrebrist
När enheten skull rengöras, stäng av enheten och slå ifrån kretsbrytaren	Rengör inte enheten när den är pâslagen eftersom detta kan orsaka brand, explosion, elektriska stötar och andra persorskador
Lätt inga husdjur erller växter stå)där det ärett direkt luftflöde	Detta kan skada husdjuret aller växten
Använd inte für speciellaändamål	Använd inteenna luftkonditionering foratt bevara precisionsanordninger, mat,husdjur, växter och konstföremål. Detkan orsaka fösämring av kvalitet, etc.
Sluta använda enheten och stängfönstret vid storm eller cyklon	Använding med fönstren öppna kan göra att möbler inomhus blir blöta
Häll i kontakten när du tar ut den	Det kan orsaka elektrisk stöt och andra skador
Slå ifrån huvudströmbrytaren när anlaggningen inte skall användas underen langre tidsperiod	Det kan annars orsaka funkientsfel,brand aller explosion
Placera inte nagonting runt luftinloppenEller inuti luftutloppet	Det kan orsaka funkientsfel aller annan olyckshändelse
Montera alltid filtren korrekt. Rengör filtret varannan vecka.	Användingutan filter kan medforafunkientsfel
Använd inte starka rengöringsmedel sāsom vax eller tinner - använd en mjuktrasa	Utseendet kan fösümras på grundav färg Förändringar och repor
Placera inga tunga foremål på nätkabeln och se till att den intekommen i klåm	Risk for brand, explosion aller elektriska stötar föreligger
Drick inte vattnet som släpps ut frünluftkonditioneringen	Det innehäller föroreningar och kan göradig sjuk
Var fösiktig vid uppackning och installation	Vassa kanter kan orsaka persorskador
Om vattenträger in i enheten, stängav enheten vid eluttaget och slå ifränkretsbrytaren. Isolera förn elnätet genomatt lossa stickkontakten och kontaktsedan en auktoriserad servicetekniker	Det kan annars orsaka elektriska stötar och andra skador

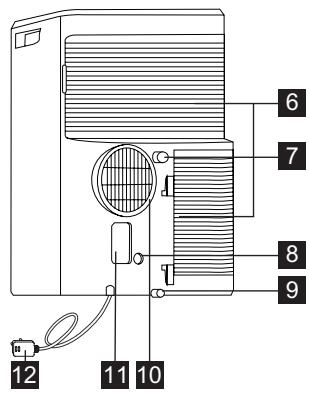

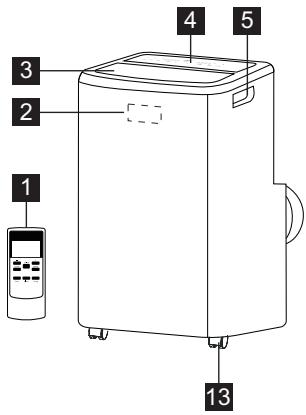

3. BESKRIVNING AV ENHETEN

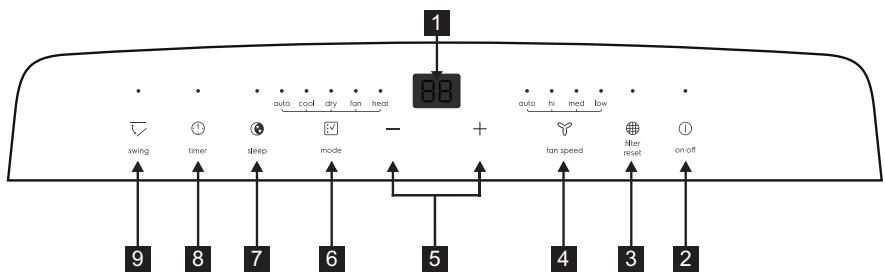

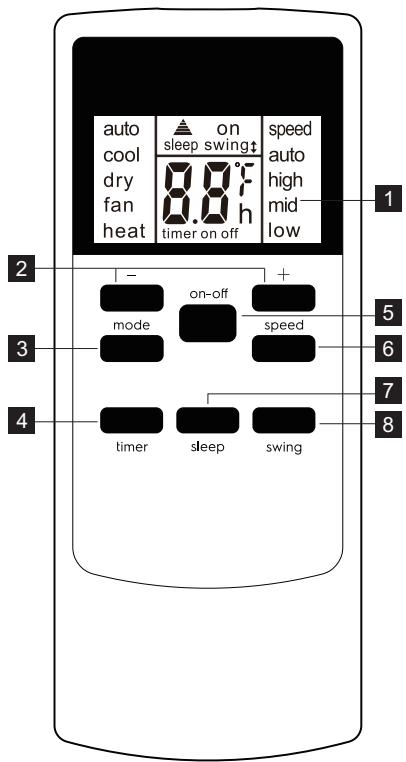

1 Fjärrkontroll 2 Signalmottagare 3 Rummets luftutsläpp 4 Kontrollpanel 5 Bärhandtag (båda sidorna) 6 Luftintag

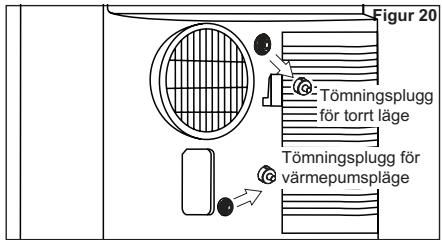

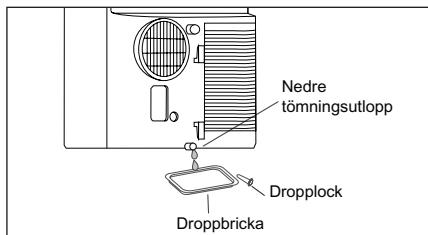

7 Kontinuerligt tömningsutlopp 8 Tömningsutlopp för pumpen 9 Nedre tömningsutlopp 10 Luftutsläpp 11 Stickkontakt 12 Nätsladd 13 Hjul

4. TILLBEHÖR SOM INGÅR

DELAR	NAMN PÅ DELARNA:	MÄNGD:

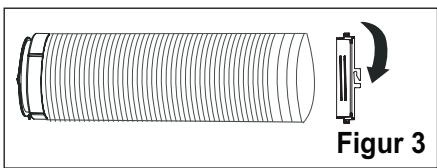

1	Adapter A, Utllopsledning, Adapter B (platt öppning),	1 sats
2	Tömningsslang	1 st.
3	Fjällkontroll	1 sats

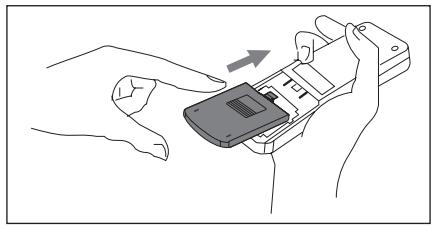

4	Batteri (R03P "AAA" 1,5 V)	2 st

• Kontrollera att alla tillbehör medföljer i förpackningen och läs installationsanvisningarna om hur de fungerar.

5. INSTALLATIONSANVISNINGAR

5.1 Utsläpp av varm luft

I COOLING-läget måste produkten placeras nära ett fönster eller öppning så att den varma utloppsluften kan ledas ut. Placera först enheten plant och se till att det finns minst 50 cm utrymme runt enheten och att den står i närheten av en strömkälla med enkel krets. 1. Förläng slangens båda sidor (Fig. 1) och skruva slangen till adapter A (Fig. 2).

Adapter A är redan fastskruvad på slangen för den här enheten.

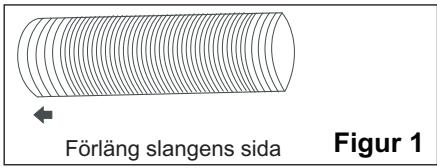

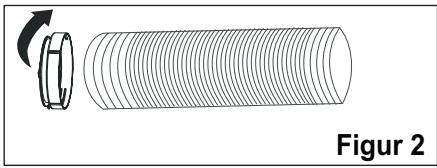

1. Dra ut den andra sidan av slangen och skruva fast den i adapter B (Fig. 3).

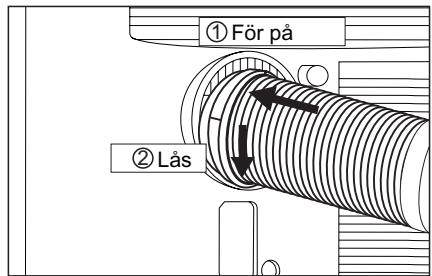

1. Installera adapter A i enheten (Fig. 4).

Figur 4

1. Sätt i adaptern B i fönstret. (Fig. 5)

Slangen kan förlängas från sin ursprungliga längd på 38 cm till högst 150 cm, men det är bäst att hålla längden så kort som möjligt. Se även till att slangen inte har några skarpa böjar eller är slak. (Fig. 6)

6. LUFTKONDITIONERING, FUNKTIONER

6.1 KONTROLLPANEL

1 Visar temperatur/tid 2 PÅ/AV 3 Filteråterställning 4 Fläkthastighet 5 Justera temperaturen eller timern

6 Lägesval 7 Vila 8 Timer 9 Svänga

7. BRUKSANVISNING

Vissa av följande instruktioner kan endast användas med kontrollpanelen.

7.1 Använda kontrollpanelen

Värmeläge (på vissa modeller)

1. Tryck på "mode"-knappen tills kontrollampan "Heat" lyser.
2. Tryck på "fläkthastighet"-knappen för att välja fläkthastighet enligt hur fläkthastighetsindikatorn lyser. Du kan välja fläkthastighet enligt följande sekvens: "auto" → "hi" (hög) → "med" (medium) → "low" (låg) → "auto".
3. Tryck på knappen "—" eller "+" för att välja temperatur.
4. Ansluten tömningsslang. Se avsnitt 7.4 om tömning.

Kylningsläge

1. Tryck på "läges"-knappen tills indikatorlampan för kylningsläge tänds.
2. Tryck på "fläkthastighet"-knappen för att välja fläkthastighet enligt hur fläkthastighetsindikatorn lyser. Du kan välja fläkthastighet enligt följande sekvens: "auto" → "hi" (hög) → "med" (medium) → "low" (låg) → "auto".
3. Tryck på knappen "—" eller "+" för att välja temperatur.

Man behöver inte använda tömningsslangen i "kylnings"-läge.

Torkning

Tryck på "mode"-knappen tills indikatorlampan för torkning tänds. På skärmen visas rumstemperaturen. Samtidigt tänds indikatorlampan för "låg" fläkthastighet.

Observera: I det här läget kan inte fläkthastigheten väljas.

Fläktläge

I det här läget behöver du inte använda utloppsslangen eller tömningsslangen.

1. Tryck på "läges"-knappen tills indikatorlampan för fläktens läge tänds.
2. Tryck på knappen "Fan Speed" (Fläkthastighet) för att ställa in önskad fläkthastighet.
3. Fläkten går på vald hastighet och displayen visar rumstemperaturen.

Observera: I detta läge kan inte automatisk hastighet väljas.

Auto-läge

Ha alltid tömningsslangen ansluten i detta läge.

När du ställer in luftkonditioneringen på Auto-läge väljer den automatiskt kylning, uppvärmning (ej tillämpligt för modeller med endast kylning) eller drift med endast fläkt beroende på vilken temperatur du har valt och rumstemperaturen. Luftkonditioneringen styr rumstemperaturen automatiskt runt den temperaturpunkt du ställer in. I AUTO-läget kan du inte välja fläkthastighet.

1. Tryck på "mode"-knappen tills kontrollampan "Auto mode" lyser. Efter "Auto mode" (automatiskt läge) har valts kommer enheten att gå automatiskt enligt aktuell rumstemperatur.

Timer-läge

Med timern kan användaren fördröja enhetens start och avstängning.

Hur man fördröjer starten

Sätt i kontakten i vägguttaget så att enheten är i standby-läge. Tryck på "timer"-knappen så att Timer-indikatorn tänds och timmarna på skärmen visar "0.0". Tryck på eller håll in pilen för UPP ^+ eller NER ^- för att ändra fördröj start-timern i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. Tryck på "timer"-knappen igen inom 5 sekunder för att stänga av timerinställningen direkt.

Efter 5 sekunder är timerfunktionen aktiverad och displayen visar temperaturen. Kontrollen räknar ner återstående tid till start. Enheten startar i det läge som var inställt tidigare.

För att avaktivera INSTÄLLNINGEN, tryck på "timer"-knappen igen så att återstående tid visas och tryck på knappen igen för att stänga av funktionen. Du kan också avbryta inställningen genom att trycka på "på/av"-knappen. Efter avaktivering av inställningen släcks timerindikatorn.

Hur man fördröjer avstängningen

Avstängningen kan fördröjas när enheten är påslagen.

Tryck på "timer"-knappen så att Timer-indikatorn tänds och timmarna på skärmen visar "0.0".

Tryck på eller håll inne pilen för alla UPP "+" eller NER "-" för att ändra fördröjningstimer i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. Tryck på "timer"-knappen igen inom 5 sekunder för att stänga av timerinställningen direkt.

Efter 5 sekunder är timerfunktionen aktiverad och displayen visar temperaturen. Kontrollen räknar ner återstående tid till avstängning.

För att avaktivera inställningen, tryck på "timer"-knappen igen så att återstående tid visas och tryck på knappen igen för att stänga av funktionen. Du kan också avbryta inställningen genom att trycka på "på/av"-knappen. Efter avaktivering av inställningen stängs timerindikatorn av.

Viloläge

Aktivera den här funktionen för att få en behaglig temperatur och spara energi. Bara när enheten är i kyl-, värme- eller autoläge kan du trycka på "vilo"-knappen så att enheten går i viloläge.

Observera: Se sidan 17 för mer information om viloläge.

Luftgallrets vängfunktion

Tryck på "sväng"-knappen för att luftgallren på den övre panelen ska kunna svänga upp och ner.

Tryck på den här knappen igen för att stänga av luftgallrets vängfunktion.

Växla mellan °F / °C

Tryck på knapparna "+" och "-" samtidigt i mer än 3 sekunder för att växla mellan grader Fahrenheit och grader Celsius. Under torknings-/fläktläget kan du inte välja °F / °C.

Filteråterställning

Denna funktion är en påminnelse om att rengöra luftfiltret (se Skötsel och rengöring) för effektivare drift. Indikatorlampan för filtret tänds efter 250 driftstimmar. För att återställa efter rengöring av filtret, tryck på "filteråterställnings"-knappen, så släcks indikatorlampan för filtret.

7.2 Fjärrkontroll

1 Skärmen för fjärrkontroll 2 Temp/Timerinställningsknapp 3 Väljknapp 4 Timer-knapp 5 Strömbrytare På/Av 6 Hastighetsknapp 7 Viloknapp 8 Svängknapp

Batteriinstallation och viktiga instruktioner

Ta bort batterilocket på fjärrkontrollens baksida.

Sätt i de medföljande batterierna korrekt (se anvisningarna inuti batterifacket).

Stäng locket.

För att byta de gamla batterierna (som har använts) med två nya R03P "AAA"

1,5 V-batterier, upprepa stegen ovan.

Om fjärrkontrollen byts ut eller kasseras måste batterierna tas bort och avskaffas i enlighet med lokal lagstiftning, eftersom de skadar miljön.

Blanda inte gamla och nya batterier.

Blanda inte alkaliska, vanliga (kol-zink) eller laddningsbara (nickel-kadmium) batterier.

Kassera inte batterier i elden.

De kan explodera eller börja läcka.

Om fjärrkontrollen inte används under en längre tid, ta bort batterierna.

Fjärrkontrollen måste hanteras med största försiktighet. Släpp inte den eller låt den exponeras för direkt solljus eller värmekällor.

Denna enhet överensstämmer med del 15 i FCC-reglerna. Driften beror på följande två villkor:

(1) Denna enhet får inte orsaka skadlig störning, och (2) den här enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.

Rikta fjärrkontrollen mot platsen för signalmottagaren. Fjärrkontrollen får inte vara längre än 5 meter från enheten (utan hinder mellan fjärrkontrollen och enheten).

Använda fjärrkontrollen

SÄTTA PÅ ENHETEN

Sätt i kontakten och tryck sedan på "på/av"-knappen (när den slås på går den senaste inställda funktionen igång).

För att stänga av enheten, tryck på "på/av"-knappen igen och dra ur kontakten. Stäng alltid av enheten genom att trycka på "på/av"-knappen och vänta några minuter innan du drar ur kontakten.

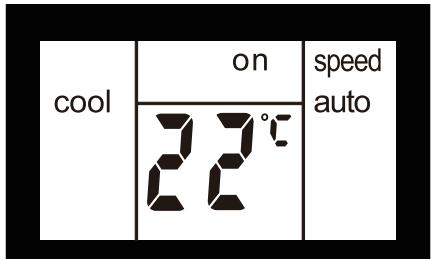

Kylningsläge

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "cool" (kyla). Tryck på "fan speed"-knappen (fläkthastighet) för att välja fläkthastigheten "auto", "high" (hög), "mid" (medel) och "low" (låg). Tryck på "-" och "+" för att välja önskad temperatur.

Torkning

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "dry" (torka). Samtidigt visas "low" fläktsymbol på skärmen.

Observera: I det här läget kan inte fläkthastigheten väljas.

Fläktläge

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "fan" (fläkt). I det här läget kan du välja fläkthastighet "hög", "mellan" eller "låg" genom att trycka på fläkthastighetsknappen och referera till diagrammet.

Observera: I detta läge behöver luftutsläppsslangen inte anslutas.

Värmeläge (endast för modeller med värme och kyla)

Tryck på "mode"-knappen tills vänstra sidan av skärmen visar "heat" (värme). Tryck på "fan speed"-knappen (fläkthastighet) för att välja fläkthastigheten "auto", "high" (hög), "mid" (medel) och "low" (låg). Tryck på "-" och "+" för att välja önskad temperatur.

AUTO-läge

Tryck på "mode"-knappen tills övre sidan av skärmen visar "auto".

I AUTO-läget kan du inte välja fläkthastighet.

Tryck på "-" och "+" för att välja önskad temperatur.

Viloläge

När enheten är i kyl-, värme- eller autoläge kan du trycka på "vilo"-knappen så att enheten går i viloläge. I detta läge ställs fläkthastigheten in automatiskt som "auto" och kan inte ändras.

I Kyla/Värme-läget ökar/minskar vald temperatur med 1 °C 30 minuter efter att läget valts. Temperaturen ökar/minskar sedan med ytterligare 1 °C efter ytterligare 30 minuter. Den nya temperaturen behålls i 7 timmar innan den återgår till den ursprungliga inställda

temperaturen. Detta avslutar "Vilo"-läget och enheten stängs av automatiskt. Programmet "Vilo"-läge kan avbrytas när som helst under användningen genom att trycka på "Vilo-", "Läge-" eller "Fläkthastighets"-knappen.

Observera: I Fläkt- eller Torkningsläge kan inte Viloläge ställas in.

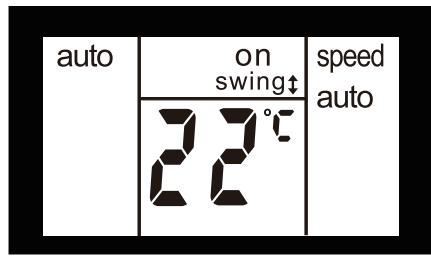

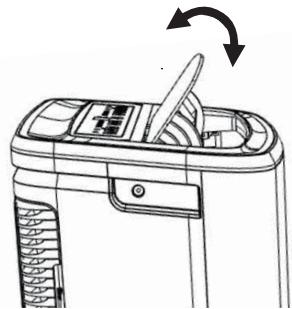

Luftgallrets svängfunktion

Tryck på "sväng"-knappen för att aktivera luftgallrets svängfunktion. Skärmens övre sida kommer att visa "swing". Luftgallret på den övre panelen kommer att svänga upp och ner.

Tryck på den här knappen igen för att stänga av luftgallrets svängfunktion.

Växla mellan °F / °C

Tryck på knappen "-" och "+" samtidigt i mer än 3 sekunder för att växla mellan grader Fahrenheit och grader Celsius. Under Torknings-/fläktläget kan du inte välja °F / °C

Timer-läge

Hur man fördröjer starten

Sätt i kontakten i vägguttaget så att enheten är i standby-läge. Tryck på "timer"-knappen, skärmen visar "timer" och "h" och "on" blinkar.

Tryck på eller håll inne pilen för UPP "+" eller NER "-" för att ändra fördröj start-timern i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. Efter 3 sekunder har inställningen sparats. Kontrollen räknar ner återstående tid till start. Du kan också trycka på "timer"-knappen igen direkt, så slutar "on" att blinka och enheten startar i det tidigare inställda läget.

Du kan ställa in läget och enheten startar som du föredrar efter att "on" slutat blinka. För att avbryta inställningen, tryck på "timer"-knappen igen.

Hur man fördröjer avstängningen

Avstängningen kan fördröjas när enheten är påslagen. Tryck på "timer"-knappen, skärmen visar "timer" och "h" och "off" blinkar.

Tryck på eller håll inne pilen för UPP "+" eller NER "-" för att ändra fördröj stopp-timern i steg om 0,5 timme upp till 10 timmar, sedan i steg om 1 timme upp till 24 timmar. Efter 3 sekunder sparas inställningen och displayen visar återstående tid tills enheten stängs av. Du kan också trycka på knappen "timer" igen direkt och "av" kommer att sluta att blinka omedelbart.

För att avbryta inställningen, tryck på "timer"-knappen igen.

7.3 Felkod

Om det står "AS", "CS" eller "ES" på displayen har en temperatursensor gått sönder. Kontakta en auktoriserad Electrolux serviceverkstad.

Om det står "L3" på displayen har fläktmotorn gått sönder. Kontakta en auktoriserad Electrolux serviceverkstad.

Om det står "P1" på displayen är bottentråget fullt. Flytta försiktigt enheten till en plats där den kan tömmas, ta loss tömningspluggen i botten och låt vattnet rinna ut. Starta om maskinen tills "P1"-symbolen försvinner. Ring efter service om felet kvarstår.

Om displayen visar "E4" fungerar inte kommunikationen mellan displayen och huvudkontrollen. Kontakta en auktoriserad Electrolux serviceverkstad.

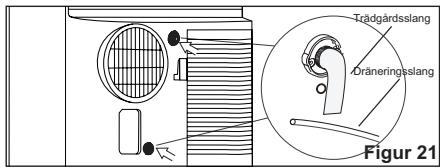

7.4 Tömningsinstruktioner

Kontinuerligt flöde av avloppsvatten

I torkningsläget, om du har en värmepumpmodell, behöver du en trädgårdsslang (säljs separat) eller en avloppsslang för att tömma ut kondens från enheten.

Följ stegen nedan:

• Skruva av tömningslocket på det kontinuerliga tömningsutloppet (Fig. 20).
• Anslut ena änden av trädgårdsslangen (säljs separat) eller avloppsslangen till tömningsutloppet och led den andra änden till ett avlopp som är lägre än enheten (Fig. 21).

OBS!

• Om enheten körs i kyl- eller automatiskt läge kan kondensvatten strömma ut efter att tömningslocket har tagits bort. När du ska ta bort trädgårdsslangen ska du förbereda en droppbricka (medföljer inte) för att samla in kondensvattnet från tömningsutloppet.
• Var noga med att höjden och sektionen på tömningsslangen inte är högre än den för tömningsutloppet, eller så kanske inte det fasta tömningsutloppet fungerar ordentligt. Under kylnings- eller autoläge rekommenderas att stänga av det fasta tömningsutloppet genom att byta tömningslocket till tömningsutloppet för att uppnå maximal prestanda.

Tömning av kondensvatten i enheten under vinterförvaring.

Placera en droppbricka (medföljer ej) under det nedre tömningsutloppet, ta sedan bort tömningslocket så att kondensvattnet kan rinna ut på droppbrickan.

Sätt på tömningslocket på det fasta tömningsutloppet när kondensvattnet har slutat rinna.

Placera droppbrickan under det nedre tömningsutloppet och ta sedan av gummiproppen från tömningslocket för att kondensvattnet ska kunna rinna ut på droppbrickan. Om din droppbricka inte kan ta allt kondensvatten, kommer ett antal fyllningar att behövas.

Sätt på tömningslocket på det nedre tömningsutloppet när kondensvattnet har slutat rinna.

OBS! För att säkerställa att allt kondensvatten har tömts ut, luta enheten genom att lyfta den något uppåt från framsidan tills det inte kommer något kondensvatten ur tömningsutloppet.

8. SKÖTSEL OCH RENGÖRING

Rengör luftkonditioneringen ibland så att den fortsätter att se ut som ny. Du måste koppla från enheten före rengöring för att förhindra elstötar eller brand.

8.1 Rengöra enheten

Skåpet och fronten kan dammas av med en oljefri duk eller tvättas av med en duk doppad i en lösning av varmt vatten och milt flytande diskmedel.

Använd aldrig rengöringsmedel med slipverkan, vax eller polermedel på skåpets front.

Vrid ur överblivet vatten ur duken innan du torkar runt reglagen. Överblivet vatten som rinner runt reglagen kan skada luftkonditioneringen.

8.2 Rengöra filtren

För att hålla din luftkonditioneringsapparat effektiv, bör du rengöra filtren varannan vecka.

1. Ta bort luftfiltret så som visas på bilden nedan.

Ta ut det övre och det nedre luftfiltret.

1. Tvätta filtret med flytande diskmedel och varmt vatten, ej mer än 40°C . Skölj filtret noga. Skaka försiktigt bort överblivet vatten ur filtret. Kontrollera att filtret är helt torrt innan du sätter tillbaka det. Istället för att tvätta av filtret kan du dammsuga det.
2. Sätt tillbaka filtret när det har torkat.

Kontrollera att filtret är helt torrt innan du sätter tillbaka det.

8.3 Vinterförvaring

Om luftkonditioneringen inte ska användas under en längre tid:

1. Töm vattentanken helt och låt det nedre tömningslocket och gummiproppen sitta kvar tillräckligt länge så att resterande vatten töms ut. När behållaren är helt tom och inget mer vatten rinner ut, sätt tillbaka gummiproppen och locket.
2. Ta bort och rengör filtret, låt det torka helt och sätt sedan tillbaka det.
3. Ta bort fjärrkontrollens batterier.
4. Förvara luftkonditioneringen på ett svalt, torrt ställe, inte i direkt solljus eller extrema temperaturer, se till att det är väl ventilerat och inte dammigt.

Innan luftkonditioneringen används igen:

1. Se till att filter och tömningslock sitter ordentligt på plats.
2. Kontrollera att sladden är i gott skick, utan sprickor eller skador.
3. Sätt i nya batterier i fjärrkontrollen.
4. Installera luftkonditioneringen enligt beskrivningen i installationsanvisningarna.

9. FELSÖKNING

Läs listan innan du ringer efter service. Det kan spara dig tid och pengar. Den här listan innehåller vanliga fel som inte beror på tillverkningsfel eller materialfel.

Luftkonditioneringen fungerar inte.

Väggkontakten är inte ansluten. Sätt i kontakten ordentligt i uttaget. - En propp i huset kan ha gått, eller så kan jordfelsbrytaren ha löst ut. Byt säkring mot en av typen tidsfördröjd eller återställ huvudströmbrytaren. - Kontrollen är AV. Slå på kontrollen och ställ in önskad inställning. - Felkod P1 visas på displayen. Töm ut vatten såsom beskrivs i avsnitt 7.3 Tömning. - Rumstemperaturen är lägre än den inställda temperaturen (kylningsläge) eller rumstemperaturen är högre än den inställda temperaturen (värmeläge). Återställ temperaturen.

Luften från uteluften kan inte tillräckligt kall.

• Rumstemperaturen är under 16°C . Kylning kan inte inträffa förrän rumstemperaturen stiger över 16°C .
• Ställ in en lägre temperatur.
• Kompressorn har stängts av genom att läget har ändrats. Vänta ca 4 minuter och lyssna efter att kompressorn startar om; när den ställs in i COOL-läget.

Luftkonditioneringen kyler men rummet är för varmt - INGEN is bildas på kylspolen bakom den dekorativa fronten.

• Yttertemperaturen är under 16°C . För att frosta av spolen ställer du in fläktläge.
• Luftfiltret kan vara smutsigt. Rengör filtret. Se avsnitt 8 "Skötsel och rengöring". Ställ in fläktläge för att avfrosta.
• Temperaturen är inställd för lågt för kylning nattetid. Ställ in fläktläge för att avfrosta spolen. Ställ sedan in temperaturen på en högre inställning.
• Utloppskanalen är inte ansluten eller är blockerad. Se avsnitt 5.1 Utsläpp av varm luft.

Luftkonditioneringen kyler men rummet är för varmt - is bildas på kylspolen bakom den dekorativa fronten.

• Smutsigt luftfilter - luften begränsas. Rengör luftfiltret. Se avsnitt 8 "Skötsel och rengöring".
• Temperaturen är för högt inställd. Ställ in temperaturen på en lägre inställning.
• Luftgallren har riktats felaktigt. Rikta luftgallren för bättre luftfördelning.
• Enhetens front är blockerad av lakan, persienner, möbler, etc. - begränsar luftfördelningen. Rensa bort blockeringen i enhetens front.
• Dörrar, fönster, spjäll, etc. är öppna - sval luft kommer ut. Stäng dörrar, fönster, spjäll, etc.
• Enheten har nyligen satts igång i ett varmt rum. Vänta en stund så att "lagrad värme" försvinner från väggar, golv och möbler.

Luftkonditioneringen slås på och av snabbt.

• Smutsigt luftfilter - luften begränsas. Rengör luftfiltret.
• Utomhustemperaturen är extremt varm. Ställ in fläkthastigheten på en snabbare inställning så att luften går genom kylspolarna oftare.

Rummet är för kallt.

• Inställd temperatur är för låg. Öka den inställda temperaturen.

10. MILJÖSKYDD

Återvinn material med symbolen.

Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och

elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunen.

INDICE
