EXP34U338CW - Aircondition ELECTROLUX - Gratis brugsanvisning og manual

Mærke	Electrolux
Model	EXP34U338CW
Produkttype	Mobil monoblok klimaanlæg
Strømforsyning	220-240 V ~ 50 Hz, 10 A
Kølemiddel	R290 (brandfarlig)
Driftstilstande	Køling, Opvarmning (på nogle modeller), Affugtning, Ventilation, Automatisk
Særlige funktioner	Fjernbetjening, Forsinket timer (start/stop), Lamel oscillation, Sleep mode, Filter nulstilling
Blæserhastighed	Automatisk, Høj, Middel, Lav
Driftstemperaturområde	Køling: 16-35 °C; Opvarmning: 5-27 °C
Vedligeholdelse	Rengøring af luftfilter hver 2. uge; Regelmæssig tømning af kondensvandbeholder
Sikkerhed	Apparat med brandfarligt kølemiddel; installation i rum over 12 m²; må ikke punkteres eller brændes
Medfølgende tilbehør	Afgangsslangesæt med adaptere, fjernbetjening med batterier (R03P AAA 1,5 V)
Beskyttelsestype	Anbefalet fejlstrømsafbryder; keramisk sikring 250 V, 3,15 A
Miljøinformation	Må ikke bortskaffes med husholdningsaffald; genbrug via særlig ordning

Ofte stillede spørgsmål - EXP34U338CW ELECTROLUX

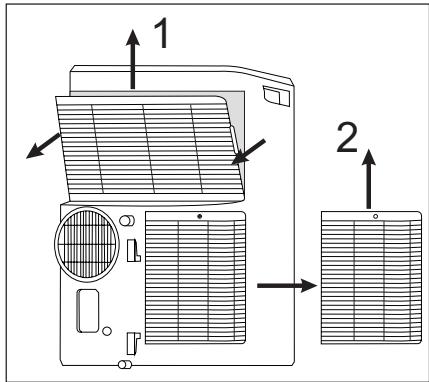

Hvordan rengør jeg luftfilteret?

Tag stikket ud af apparatet, fjern de øvre og nedre filtre. Vask dem med varmt vand under 40°C og opvaskemiddel. Skyl, tør helt inden de sættes i igen. Rengør hver 2. uge.

Hvad betyder fejlkode P1?

Kode P1 angiver, at kondensvandbeholderen er fuld. Flyt forsigtigt apparatet til et afløbssted, fjern den nederste afløbsprop og lad vandet løbe ud. Genstart apparatet.

Kan jeg bruge klimaanlægget uden afgangsslange?

I Ventilation (Fan)-tilstand er afgangsslangen ikke nødvendig. Til Køling, Opvarmning og Automatisk skal afgangsslangen tilsluttes for at lede varm luft ud.

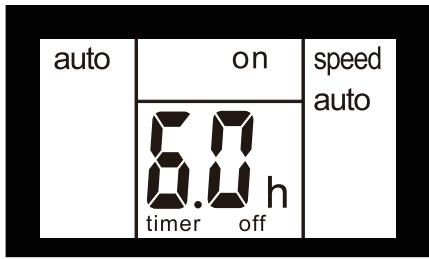

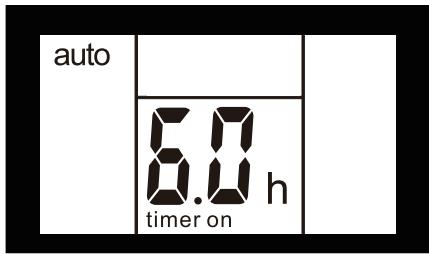

Hvordan indstiller jeg timeren?

Tryk på Timer-knappen. Brug pilene til at indstille forsinkelsen fra 30 minutter til 24 timer. For forsinket start, gør det i standby. For forsinket stop, gør det under drift. Tryk på Timer igen for at bekræfte.

Hvad gør jeg, hvis apparatet ikke køler nok?

Kontrollér, at den valgte temperatur er lavere end stuetemperaturen. Rengør luftfilteret. Sørg for, at afgangsslangen ikke er blokeret. Lad rummet køle ned efter nylig start.

Hvorfor starter kompressoren ikke med det samme?

En beskyttelsesanordning forsinker kompressorens genstart i ca. 4 minutter efter stop. Det er normalt. Vent, før du tænder apparatet igen.

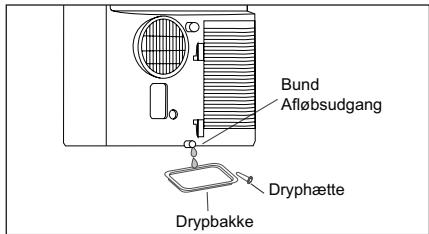

Er det normalt, at der samler sig vand i apparatet?

Ja, især i affugtning-tilstand. Apparatet skal tømmes regelmæssigt. I køletilstand fordamper kondensen, men beholderen skal tømmes, hvis kode P1 vises.

Hvordan skifter man mellem °C og °F?

På fjernbetjeningen eller på panelet trykkes samtidigt på + og - i mere end 3 sekunder. Denne funktion er ikke tilgængelig i Dry eller Fan-tilstand.

Hvad gør jeg ved brændt lugt?

Sluk straks apparatet, åbn vinduerne for udluftning, og tag stikket ud. Kontakt en kvalificeret tekniker. Brug ikke apparatet, før det er blevet inspiceret.

Hvordan opbevares klimaanlægget om vinteren?

Tøm alt resterende vand (fjern den nederste og den kontinuerlige afløbsprop). Rengør filteret, tør det godt. Fjern batterierne fra fjernbetjeningen. Opbevar på et køligt, tørt sted og beskyttet mod solen.

BRUGSANVISNING EXP34U338CW ELECTROLUX

Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske resultater hver gang. Velkommen til Electrolux.

Besøg vores websted for at:

Få rådgivning, brochurer, fejlfinding, serviceinformation: www.electrolux.com/webselfservice

Registrer dit produkt for bedre service: www.registerelectrolux.com

Køb tilbehør, forbrugsvarer og originale reservedele til dit apparat: www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.

Sørg for at have følgende data tilgængelig, når du kontakter vores autoriserede servicecenter: Model, PNC, serienummer.

Du finder oplysningerne på maskinens typeskilt.

Advarsel/Forsigtig-Sikkerhedsanvisninger.

Generelle oplysninger og gode råd.

Miljøoplysninger.

Ret til ændringer uden varsel forbeholdes.

1. OPLYSNINGER OM SIKKERHED

Symbol	Bemørk	Forklaring
	ADVARSEL	Symbolet viser, at udstyret anvender et brandbart kølemiddel. Hvis der lækker kølemiddel og det eksponereres for en ekstern antændelseskilde, er der risiko for brand.
	BEMÆRK	Symbolet viser, at betjeningsvejledningen.skal læses næje.
	BEMÆRK	Symbolet viser, at servicepersoleta skal händtere udstyret med henvisning til installationsvejledningen.
	BEMÆRK	Symbolet viser, at informationen er tilgængelig sàsom i betjeningsvejledningen eller installationsvejledningen.

ADVARSEL!

• Apparatet kan kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn må ikke lege med apparatet.
• Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, dennes serviceværksted eller en tekniker med tilsvarende kvalifikationer.

Denne vejledning indeholder oplysninger om korrekt brug af dit nye klimaanlæg. Læs vejledningen grundigt, før du bruger produktet. Vejledningen bør opbevares et sikkert sted til senere reference.

! PAS PÅ!

• Kontakt en autoriseret servicetekniker for reparation eller vedligeholdelse af enheden.
• Kontakt en montør til montering af denne enhed.
• Klimaanlægget er ikke beregnet til at blive betjent af mindre børn eller funktionshæmmede uden opsyn.
• Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med klimaanlægget.
• Der findes lokale bestemmelser vedrørende maksimalt tilladte støjniveauer for klimaanlæg.
• Hvis netledningen skal udskiftes, må udskiftningen kun udføres af autoriserede fagfolk.
• Monteringsarbejdet skal udføres iht. Stærkstrømsreglementets bestemmelser og må kun udføres af autoriserede fagfolk (hvis dette er relevant). Forkert tilslutning kan føre til overophedning og brand.
• Pas på, at fingrene ikke bliver fanget af blæseren, når de vandrette spjæld justeres.
• Sikringen er 250 V 3,15 A, keramisk type.
• Rengøring og vedligeholdelse må ikke foretages af børn uden tilsyn. Vær opmærksom på, at kølemidler måske ikke indeholder lugt.

1.1 Vigtige bemærkninger

1. Enheden må ikke bruges uden luftfilteret.
2. Enheden må ikke benyttes i nærheden af varmekilder eller åben ild.
3. Enheden må ikke udsættes for direkte sollys eller regn udendørs.
4. Enheden skal altid opbevares eller flyttes i opretstående position.
5. Tildæk ikke apparatet, når det er i brug eller umiddelbart efter brug.
6. Tøm altid enheden for kondensvand, før den stilles til opbevaring.

1.2 Ting at huske ved brug af klimaanlægget

Advarsler for brug

• Ingen dele af dette produkt må ændres.
• Stik aldrig genstande ind i nogen del af enheden.
• Kontrollér, at den anvendte strømforsyning har korrekt spænding. Apparatet må kun tilsluttes et lysnet med 220-240 V, 50 Hz, 10 A. Brug af en

Strømforsyning med forkert spænding kan medføre beskadigelse af enheden og risiko for brand.

• Brug altid et relæ eller en sikring med korrekt spændingsangivelse. Du må under ingen omstændigheder bruge ledninger, stifter eller andre genstande i stedet for en korrekt sikring. I tilfælde af uregelmæssigheder med klimaanlægget (f.eks. en brændt lugt) må du ikke trække stikket direkte ud. Åbn vinduet for ventilation først og sluk derefter for apparatet og afbryd strømforsyningen.

! PAS PÅ!

Advarsel vedrørende netledningen

• Dette netstik må kun indsættes i en korrekt stikkontakt. Det må ikke bruges sammen med forlængerledninger af nogen art.
• Indsæt netstikket korrekt i stikkontakten, og kontroller, at det ikke sidder løst.
• Du må ikke trække i eller ændre netledningen eller nedsænke den i vand. Træk og forkert behandling af netledningen kan resultere i beskadigelse af enheden og elektrisk stød.
• Hvis netledningen beskadiges, skal den udskiftes af producenten, dennes serviceleverandør eller en montør med tilsvarende kvalifikationer for at forebygge, at nogen udsættes for fare. Netledningen må kun udskiftes med den ledning, som producenten har angivet.
• Apparatet skal tilsluttes jord. Apparatet er udstyret med en netledning med jord. Stikket skal indsættes i en stikkontakt, der er korrekt monteret og jordet. Det firkantede ben må under ingen omstændigheder skæres af eller fjernes fra stikket (kun for Storbritannien).

• Sørg for at slukke for enheden og tage stikket ud af stikkontakten, før der udføres vedligeholdelse eller rengøring.
• Anbring ikke enheden nær varmekilde eller åben ild, når du udskifter filtrene.
• Sprøjt eller hæld ikke vand direkte på enheden. Vand kan give elektrisk stød eller skade udstyret.
• Klimaanlægget skal tømmes for vand, før det flyttes. Hvis der er vand i tanken, kan det løbe ud, når anlægget flyttes.
• For at sikre korrekt tømning må afløbsslangen ikke bøjes og må ikke være hævet under affugtningstilstand. Ellers kan der løbe vand ud i rummet.
• Temperaturen rundt om afløbsslangen må ikke være under frysepunktet under brug. Afløbsvandet kan fryse i slangen, hvilket medfører, at vandet i enheden løber ud i rummet.
• Luftudblæsningen blokeres gradvist. Kølefunktionen kan blive reduceret eller afbrudt helt.
• Installer en fejlstrømsafbryder (RCD) for at beskytte mod elektrisk stød i overensstemmelse med britiske standarder og regler for ledningsføring.
• Udsættelse for direkte luftstrøm i længere tid kan være skadeligt for helbredet. Undgå at udsætte beboere, husdyr eller planter for direkte luftstrøm i længere tid ad gangen.
• Klimaanlægget må ikke bruges til ikke-specificerede anvendelsesformål (f.eks. til sikring af præcisionsudstyr, madvarer, husdyr, planter og kunstgenstande). Dette kan skade disse ting.
• Brug ikke redskaber til at fremskynde optøningen, medmindre de er anbefalet af producenten.
• Udstyret skal opbevares et sted uden løbende driftsrelaterede antændelseskilder (eksempelvis: åben ild, anvendt gasudstyr eller elvarmer).
• Undgå punktering eller brænding.
• Nationale gasbestemmelser skal overholdes.
• Ventilationsåbningerne må ikke blokeres.
• Apparatet skal opbevares i et godt ventileret område, hvor rummets størrelse er større end 12m².

BEMÆRK: SE TYPESKILTET FOR DEN TYPE KØLEMIDDELGAS, DER ANVENDES I DIN APPARAT.

ADVARSEL!

Specifikke oplysninger om apparater med R290 kølemiddelgas.

• Læs grundigt alle advarslerne.
• Ved afrimning og rengøring af apparatet må du ikke bruge andre værktøjer end dem, der anbefales af fabrikanten.
• Apparatet skal placeres i et område uden kontinuerlige antændelseskilder (for eksempel: åben ild, gas eller elektriske apparater i drift).
• Må ikke punkteres og brændes.
• Kølemiddelgasser kan være lugtfrie.
• Apparatet skal installeres, bruges og opbevares i et område, der er større end 12 m².
• Dette apparat indeholder et vist antal gram (se mærkaten på bagsiden af enheden) af R290-kølemiddelgas.
• R290 er en kølemiddelgas, der overholder de europæiske miljødirektiver. Pas på ikke at punktere nogen del af kølekredsløbet.
• Hvis apparatet installeres, betjenes eller opbevares i et uventileret område, skal lokalet være udformet til at forhindre akkumulering af kølevæskelækage, der medfører risiko for brand eller eksplosion på grund af tænding af kølemidlet forårsaget af elektriske ovne, komfurer eller andre antændelseskilder.
• Apparatet skal opbevares på en sådan måde, at mekanisk fejl undgås.
• Personer, som betjener eller arbejder på kølekredsløbet, skal have den relevante

certificering udstedt af en akkrediteret organisation, der sikrer kompetence til håndtering af kølemidler i henhold til en specifik vurdering, som anerkendes af foreninger i branchen.

• Reparationer skal udføres på baggrund af anbefalinger fra fremstillingsvirksomheden.

Vedligeholdelse og reparationer, der kræver hjælp fra andet kvalificeret personale, skal udføres under tilsyn af en person, som er en specialist i brugen af brændbare kølemidler.

1.4 Yderligere oplysninger

Transport af udstyr indeholdende brandfarlige kølemidler

Se transportregler.

Mærkning af udstyr ved hjælp af tegn

Se lokale regler.

Bortskaffelse af udstyr, som bruger brandbare kølemidler

Se nationale bestemmelser.

Opbevaring af udstyr/apparater

Opbevaring af udstyr skal være i overensstemmelse med producentens anvisninger.

Lagring af emballeret (usolgt) udstyr.

Emballeringsbeskyttelse skal udføres, så mekanisk skade på udstyret inden i emballagen ikke fører til lækage af påfyldt kølemiddel. Det maksimale antal stykker udstyr, der opbevares sammen, fremgår af de lokale regler.

2. ANVISNINGER VEDR. SIKKERHED

2.1 Bemærkninger om drift

Lad kompressoren stå i 4 minutter, før den starter kølingen. Hvis du slukker for klimaanlægget og tænder for det med det samme, går der 4 minutter, før kompressoren starter kølingen. En elektronisk enhed

i enheden sørger for, at kompressoren forbliver slukket i 4 minutter af sikkerhedshensyn.

Lad der gå 4 minutter, før du genstarter enheden, i tilfælde af strømsvigt under brug. Genstart klimaanlægget, når strømmen vender tilbage. Hvis strømmen var slukket i mindre end

Vent mindst fire minutter, før du genstarter enheden. Hvis du genstarter klimaanlægget inden for fire minutter, kan en beskyttelsesanordning i enheden få kompressoren til at slukke. Beskyttelsesanordningen forhindrer, at klimaanlægget køler i ca. 5 minutter. Eventuelle tidligere indstillinger annulleres, og enheden vender tilbage til de oprindelige indstillinger.

• Når du slukker for apparatet i afkølingstilstand, slukker kompressoren straks, og den øverste/nederste blæsermotor stopper med at køre efter 5 sekunder. Hvis enheden betjenes i blæsertilstand fra afkølingstilstand, vil kompressoren slukke øjeblikkeligt, og nederste blæsermotor vil stoppe med at køre efter 5 sekunder. Hvis enheden betjenes til opvarmningstilstand fra afkølingstilstand, slukker kompressoren straks, og nederste blæsermotor stopper med at køre efter 30 sekunder.
• Drift ved lav temperatur: Fryser enheden til? Der kan opstå frysning, hvis enheden anvendes tæt på 18 °C under forhold ved lav omgivelsestemperatur, især om natten. Under sådanne forhold kan et yderligere temperaturfald medføre, at enheden fryser. Ved at indstille enheden til en højere temperatur undgås det, at den fryser.
• Affugtningstilstanden øger rumtemperaturen. Enheden genererer varme i affugtningstilstand, og rumtemperaturen øges. Der blæses varm luft ud af luftudblæsningen, men dette er normalt og er ikke tegn på et problem med enheden. Klimaanlægget blæser den varme luft, der genereres af enheden, ud af rummet via en udblæsning, når den er i affugtningstilstand. I mellemtiden kommer den samme mængde luft ind i rummet udefra gennem enhver åbning i rummet.
• Enhver, som arbejder med eller åbner kølemiddelkredsløbet, skal have gyldigt certifikat fra et branchegodkendt organ, med autorisation til sikker håndtering af kølemiddel ifølge specifikationer, der er anerkendt for branchen. Service skal kun udføres ifølge udstyrsproducentens vejledning. Vedligeholdelse og reparation kræver assistance fra fagfolk uddannet i brugen af brandbart kølemiddel.
• Driftstemperaturområdet for klimaanlægget er 16-35 °C (60-95 °F) i afkølingstilstand; 5-27 °C (41-80 °F) i varmetilstand.

Følgende anvisninger skal følges for at undgå personskade på brugeren eller andre personer eller materiel skade. Forkert betjening, som skyldes, at anvisningerne ikke følges, kan medføre personskade eller materiel skade. Alvorligheden er klassificeret af følgende indikationer:

ADVARSEL!

Dette symbol angiver muligheden for død eller alvorlig skade.

PAS PÅ!

Dette symbol angiver risiko for personskade eller materiel skade.

Betydningen af symboler, der anvendes i denne vejledning, er vist nedenfor:

Dette symbol angiver aldrig at gøre dette.

Dette symbol angiver, at dette altid skal gøres.

2.2 Advarsel under brug

ADVARSEL!

Advarsel under brug

Advarel	Betydning
Sæt stikket korrekt i stikkontakten	Ellers kan det medføre elektrisk stød, brand og eksplosion pga. for hjør varmedannelse
Enheden på化进程 aller slukkes ved atøyte stikket i eller tage det ud	Det kan medføre elektrisk stød, brand og eksplosion på grund af varmegenering
Brug ikke en beskadiget aller化进程	Det kan medføre elektrisk stød, brand og eksplosion. Hvis nettedningen er beskadiget, skal den udskiftes af producenten, et autorisert servicecenter aller en montør med tilsvarende kvalifikationer for at forebygge, at nogen udssættes for fare
Du på化进程alandden af nettedningen aller bruge den i stikkontakten samtidigt med andere apparater	Det kan medføre elektrisk stød, brand og eksplosion på grund af varmegenering
Betjen ikke apparatet mediske händeryller i et fugttigt miljø	Fare for elektrisk stød
Undgå at udsætte personer i rummet for direkte luftstrøm	Det er sundhedsskadeligt
Sørg altid for korrekt jording	Ukorrekt jordforbindelse kan medføre elektrisk stød
Undgå, at der løber vand ind i de elektriske delie	Det kan medføre funkientsfejl uller elektrisk stød
Sørg altid for, at der er monterenet en el-tavle og en sørskilts strømkreds	Forkert installation kan forårsage elektrisk stød, brand og eksplosion
Kobl enheden fra, hvis derkommen underlige lyde, lugte eller røg fra den	Det kan medføre elektrisk stød, brand og eksplosion
Undgå at bruge stikkontakten, hvis den er løs uller beskadiget	Det kan medføre elektrisk stød, brand og eksplosion
Enheden på化进程under drift	Det kan medføre elektrisk stød, brand og eksplosion
Hold skydevåben på afstand	Det kan medføre brand og eksplosion
Netledningen på化进程bruges i nærheden af varmeapparater	Det kan medføre elektrisk stød, brand og eksplosion
Nedledningen på化进程bruges i nærheden af brændbar gas uller brændbare væsker, feks. benzin, benzen, fortynder osv.	Det kan medføre elektrisk stød, brand og eksplosion
Udluft lokalet godt, før du bruger klimaanlæggget, i tilfælde af en gaslækage fra et andet apparat	Det kan medføre elektrision, brand og forbrændinger
Enheden på化进程ader aller ændres	Det kan medføre fejlfunktion og elektrisk stød
Forsigtig	Betydning
Rør ikke ved enhedens metaldele, nær luftfilteret skal tages ud	Risiko for personskade
Rengør ikke klimaanlægget med vand	Der kan komme vand i enheden, der nedbryder isoleringen. Det kan före til elektrisk stød
Udluft lokalet godt,arentheden bruges sammen med brændedovn og lignende.	Der kan blive iltmangel i lokalet
Nær entheden skal renses: Sluk for den, og sluk på husets el-tavle	Rens ikke entheden,arentden er under spænding. Det kan medføre brand, eksplosion og elektrisk stød, med fare for personskade
Placer ikke et kæledyr erller en plante, hvor det vil blive udsat for direkte luftstrøm	Dette kan skade dyret eller planten
Brug ikke til særlige formål	Klimaanlæggetmökke benyttes til bevara præcisionsenheder, mad, kæledyr, planter og kunstgenstande. Det kan medføre forringelse af kvalitet mv.
Sluk for entheden, og luk vinduet i tilfælde af kraftig storm eller cyklon	Hvis entheden benyttes med abent vindue, kan det give vandskader i lokalet og på hushholdningsmøbler
Tag fat i stikket,arentdu tager det ud af stikkontakten	Fare for elektrisk stød og skade på entheden
Sluk på afbryderen til lysnettet,arentheden ikke skal bruges i længere tid	Det kan medføre fejl i produitller brand og eksplosion
Anbring ikke forhindringer omkring luftfindtag eller aftræk	Det kan medføre fejl i apparatet ullykker
Sørg altid for, at filtrene sidder fast. Rengør luftfiltre en gang hver,anden uge	Brug.uden filtre kan före til, at entheden svigter
Brug ikke skrappen rengøringsmidler som voks eller fortynder - brug en blød klud	Kabinettets udseende kan blive forringet på grund af farveændring eller skrammer
Stil ikke noget tungt på netkablet, og sørg for, at kablet ikke kommt i klemme	Ellers er der fare for brand,eksplosion aller elektrisk stød
Drik ikke vand drænet fra klimaanlægget	Det indeholder forurenende stoffer og er sundhedsskadeligt
Vær forsigtig ved udpakning og montering	Skarpe kanter kan medføre personskade
Hvis derkommen vand i entheden: Sluk for entheden på stikkontakten, og sluk på el-tavlen. Afbryd Forsyningen ved at tagestikket ud af kontakten, ogkontakt en autoriseret servicetekniker	Fare for elektrisk stød og skade på entheden

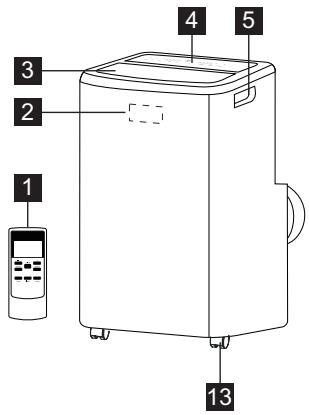

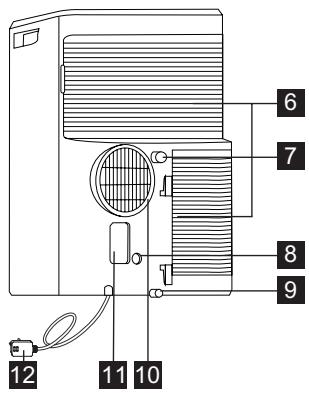

3. ENHEDSBESKRIVELSE

1 Fjernbetjening 2 Signalmodtager 3 Rumluftudgang 4 Kontrolpanel 5 Bærehåndtag (begge sider) 6 Luftindtag

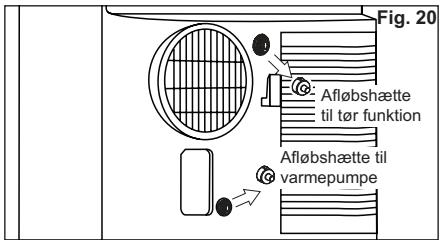

7 Kontinuerlig drænudløb 8 Pumpedrænudløb 9 Nederste drænudløb 10 Luftudstødning 11 Netstikkontakt 12 Netledning 13 Rulle

4. TILBEHØR INKLUDERET

DELE	NAVN PÅ DELE:	MAENGDE:
1	Adapter A, Udstødningskanal, Adapter B (flad mund),	1aret
2	Afløbsslange	1stk.
3	Fjernbetjening	1aret
4	Batteri (R03P "AAA" 1,5 V)	2stk.

• Kontroller, at alt tilbehør er inkluderet i pakken, og se monteringsvejledningen for at få oplysninger om anvendelsen.

5. INSTALLATIONSINSTRUKTIONER

5.1 Udstødende varm luft

I afkølingstilstand skal apparatet anbringes tæt på et vindue eller en åbning, så den varme udblæsningsluft kan ledes udenfor. Anbring enheden på et jævnt gulv, og sørg for, at der er mindst 50 cm fri plads rundt om enheden, og at den er inden for rækkevidde af en enkeltfaset stikkontakt.

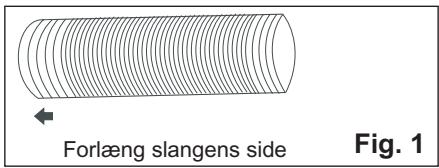

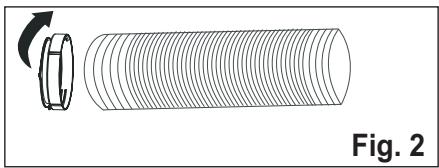

1. Forlæng hver side af slangen (fig. 1) og skru slangen til adapter A (fig. 2).

Adapteren A er allerede skruet på slangen til denne enhed.

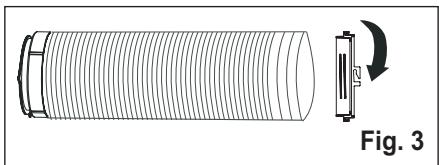

1. Træk i den anden side af slangen, og skru den på adapteren B (figur 3).

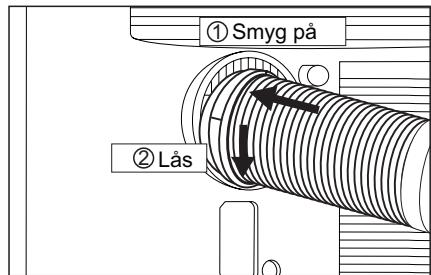

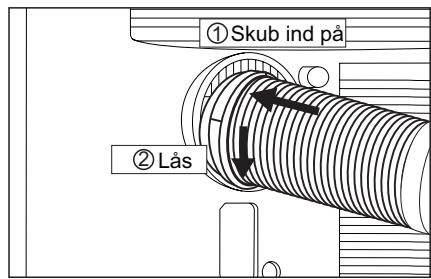

1. Installer adapter A ind i enheden (fig. 4).

Fig. 4

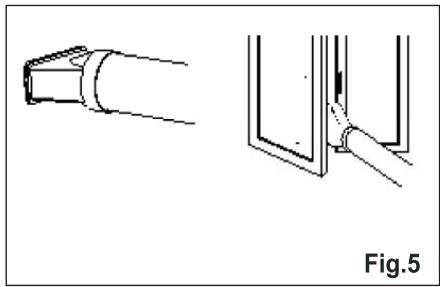

1. Monter adapter B på vinduet. (Figur 5)

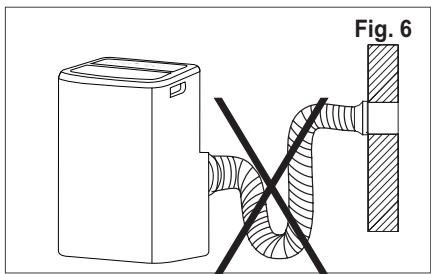

Slangen kan forlænges fra sin oprindelige længde på 38 cm og op til 150 cm, men det er bedst at holde længden så kort som mulig. Sørg desuden for, at slangen ikke bøjes kraftigt eller hænger i en bue. (Figur 6)

6. KLIMAANLÆGGETS FUNKTIONER

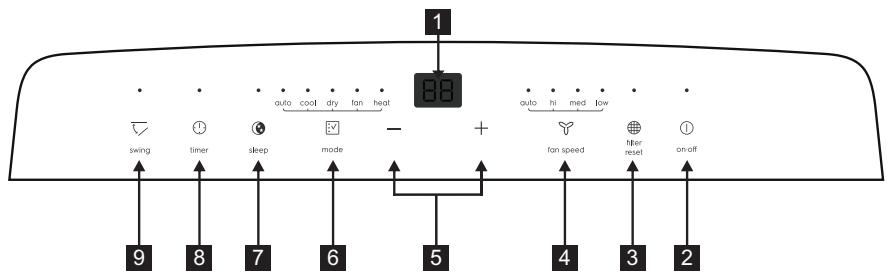

6.1 BETJENINGSPANEL

1 Viser temperatur/tid 2 Tænd/sluk 3 Filterudskiftning 4 Blæserhastighed 5 Juster temperatur eller timer

6 Tilstandsvalg 7 Sleep (Dvale) 8 Timer 9 Sving

7. BETJENINGSVEJLEDNING

Nogle af de følgende instruktioner kan kun bruges ved at bruge betjeningspanelet.

7.1 Brug af betjeningspanelet

Opvarmningstilstand (på nogle modeller)

I denne tilstand SKAL udblæsningsslangen bruges.

1. Tryk på "mode"-knappen, indtil indikatoren for "Heat" tændes.
2. Tryk på knappen "fan speed" for at vælge blæserhastigheden i henhold til belysningen af blæserhastighedindikatoren. Du kan vælge blæserhastigheden vha. følgende sekvens: "auto" → "hi" → "med" → "low" → "auto".
3. Tryk på knappen "-" eller "+"-knappen for at vælge den ønskede temperatur.
4. Tilsluttet afløbsslangen. Se afsnittet 7.4 Aftapning.

Afkølingstilstand

I denne tilstand SKAL udblæsningsslangen bruges.

1. Tryk på "mode"-knappen, indtil indikatoren for afkølingstilstand tændes.
2. Tryk på knappen "fan speed" for at vælge blæserhastigheden i henhold til belysningen af blæserhastighedindikatoren. Du kan vælge blæserhastigheden vha. følgende sekvens: "auto" → "hi" → "med" → "low" → "auto".
3. Tryk på knappen "-" eller "+"-knappen for at vælge den ønskede temperatur.

Det er ikke nødvendigt at bruge afløbsslangen i "cool" tilstand.

Tørring

Tryk på "mode"-knappen, indtil indikatoren for tørringstilstand ændres. Skærmen viser rumtemperaturen. Samtidig lyser indikatoren for "low" blæser.

Bemærk! I denne tilstand kan blæserhastigheden ikke ændres.

Blæsertilstand

I denne tilstand skal der ikke bruges udblæsningsslange eller afløbsslange.

1. Tryk på "mode"-knappen, indtil indikatoren for blæsertilstand ændres.
2. Tryk på knappen "Fan speed" for at vælge den ønskede blæserhastighed.
3. Blæseren kører ved den valgte hastighed, og displayet viser rumtemperaturen.

Bemærk! I denne tilstand kan autohastigheden ikke vælges.

Auto-tilstand

Sørg altid for, at udblæsningsslangen er monteret i denne tilstand. Når klimaanlægget indstilles til tilstanden Auto, vælges automatisk afkøling, opvarmning (ikke tilgængelig for modeller kun med køling) eller blæser alene, afhængigt af den valgte temperatur og rumtemperaturen. Klimaanlægget styrer automatisk rumtemperaturen tæt på den temperatur, du har indstillet. I tilstanden AUTO kan der ikke vælges blæserhastighed.

1. Tryk på "mode"-knappen, indtil indikatoren for "Auto mode" tændes. Når tilstanden Auto er valgt, vil enheden køre automatisk i henhold til den faktiske rumlufttemperatur.

Timertilstand

Timeren gør det muligt for brugeren at forsinke enhedens opstart eller nedlukning. Sådan forsinkes opstart

Tilslut enheden, så enheden går i standby. Tryk på knappen "Timer", hvorefter Timerindikatoren tænder, og antallet af timer på skærmen vil vise "0.0". Tryk eller hold på pil OP "+" eller pil NED "-" for at ændre timeren for udskudt start med trin på 0,5 time op til 10 timer og derefter med trin på 1 time op til 24 timer. Tryk på knappen "Timer" igen inden for 5 sekunder, hvis du vil afslutte timerindstillingen direkte.

Efter 5 sekunder aktiveres timerfunktionen, og displayet viser temperaturen igen. Kontrollen tæller den resterende tid ned til opstart. Enheden starter i den tidligere indstillede tilstand.

For at annullere indstillingen skal du trykke på knappen "Timer" for at se resterende tid eller trykke på knappen for at afslutte funktionen. Du kan også annullere indstillingen ved at trykke på "on/off"-knappen. Når du har annulleret indstillingen, slukker timerindikatoren.

Sådan forsinkes nedlukning: Du kan forsinke nedlukning, mens enheden er tændt. Tryk på knappen "Timer", hvorefter timerindikatoren tænder, og antallet af timer på skærmen vil vise "0.0". Tryk eller hold på pil OP "+" eller pil NED "-" for at ændre timeren for stop med trin på 0,5 time op til 10 timer og derefter med trin på 1 time op til 24 timer. Tryk på knappen "Timer" inden for 5 sekunder, hvis du vil afslutte timerindstillingen direkte. Efter 5 sekunder aktiveres timerfunktionen, og displayet viser temperaturen igen. Kontrollen tæller den resterende tid ned til nedlukning. For at annullere indstillingen skal du trykke på knappen "Timer" for at se resterende tid eller trykke på knappen for at afslutte funktionen. Du kan også annullere indstillingen ved at trykke på "on/off"-knappen. Når du har annulleret indstillingen, slukker timerindikatoren.

Dvaleindstilling

Aktiver denne funktion for at få en behagelig temperatur og spare energi. Kun når enheden er i afkølings-, opvarmnings- eller auto-tilstand, kan du trykke på knappen "sleep" for at få enheden til at køre i dvaletilstand. Bemærk! Se venligst side 17 for detaljer om "Sleep"-tilstand.

Svingfunktion

Tryk på knappen "-" og "+"-knappen i mere end 3 sekunder for at skifte mellem grader i Fahrenheit og Celsius. I tørrings-/blæsertilstand kan du ikke vælge °F/°C.

Filternulstilling

Denne funktion er en påmindelse om at rengøre luftfilteret (se Pleje og rengøring) for mere effektiv drift. Indikatoren for filter tændes efter 250 driftstimer. For at nulstille efter rengøring af filteret skal du trykke på "filternulstilling"-knappen, så "filter"-indikatoren slukker.

7.2 Fjernbetjening

1 Fjernbetjeningens skærm 2 Temp/Timer-indstillingsknap 3 Funktionsvælger 4 Timerknap 5 Tænd/sluk-knap 6 Hastighedsknap 7 Dvale-knap 8 Sving-knap

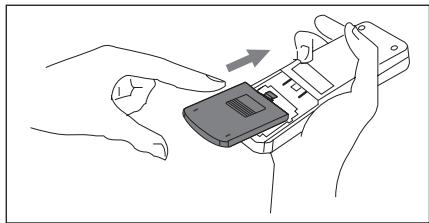

Batteriinstallation og vigtige instruktioner

Fjern dækslet bag på fjernbetjeningen. Indsæt de medfølgende batterier korrekt (se instruktionerne inde i batterirummet). Luk dækslet.

Hvis du vil udskifte de gamle batterier (som er brugt op) med to nye R03P "AAA" 1,5 V batterier, skal du gentage trinene ovenfor.

Hvis fjernbetjeningen udskiftes eller kasseres, skal batterierne fjernes og bortskaffes i overensstemmelse med lokal lovgivning, da de skader miljøet. Undgå at kombinere ældre batterier med nye.

Undgå at blande alkaliske, standard (kul-zink) eller genopladelige (nikkel-cadmium) batterier.

Batterier må ikke smides i åben ild. Batterier kan eksplodere eller lække.

Hvis fjernbetjeningen ikke bruges i lang tid, skal du fjerne batterierne fra fjernbetjeningen.

Fjernbetjeningen skal håndteres med stor forsigtighed. Den må ikke tabes eller udsættes for direkte sollys eller varmekilder.

Denne enhed overholder del 15 i FCC-reglerne. Drift er underlagt følgende to betingelser:

(1) Denne enhed må ikke forårsage skadelig interferens, og (2) denne enhed skal acceptere enhver modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Peg fjernbetjeningen mod signalmodtageren. Fjernbetjeningen må ikke være mere end 16 meter fra enheden (uden blokeringer mellem fjernbetjeningen og enheden).

Sådan bruges fjernbetjeningen

TÆNDE FOR ENHEDEN

Tilslut enheden og tryk derefter på tænd/sluk-knappen (når den er tændt, vil apparatet starte i den sidste indstilling før nedlukning).

For at slukke for apparatet skal du trykke på tænd/sluk-knappen igen og derefter tage stikket ud.

Sluk altid enheden ved at trykke på tænd/sluk-knappen og vent nogle minutter, før stikket tages ud.

Afkølingstilstand

Tryk på "mode"-knappen, indtil venstre side af LCD-skærmen viser "cool".

Tryk på knappen "fan speed" for at vælge blæserhastigheden: "auto", "high", "mid" og "low".

Tryk på "mode"-knappen, indtil venstre side af LCD-skærmen viser "dry".

Samtidig vises blæsersymbolet "low" på skærmen.

Bemærk! I denne tilstand kan blæserhastigheden ikke ændres.

Blæsertilstand

Tryk på "mode"-knappen, indtil venstre side af LCD-skærmen viser "fan".

I denne tilstand kan du vælge blæserhastigheden "high", "mid" eller "low" ved at trykke på blæserhastighedsknappen og henvise til diagrammet.

Bemærk! I denne tilstand behøver luftudstødningsslangen ikke at blive tilsluttet.

Tryk på "mode"-knappen, indtil venstre side af LCD-skærmen viser "heat".

Tryk på knappen "fan speed" for at vælge blæserhastigheden: "auto", "high", "mid" og "low".

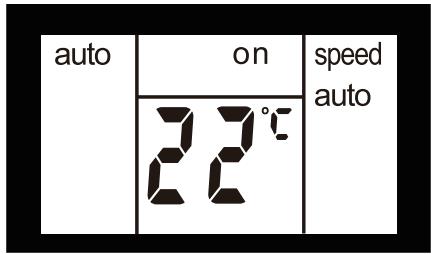

Tryk på "mode"-knappen, indtil venstre side af LCD-skærmen viser "auto".

I tilstanden AUTO kan du ikke vælge blæserhastigheden.

Tryk på knappen "-" og "+" for at vælge den ønskede temperatur.

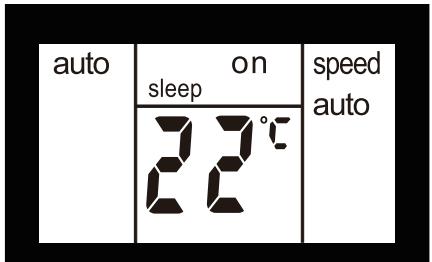

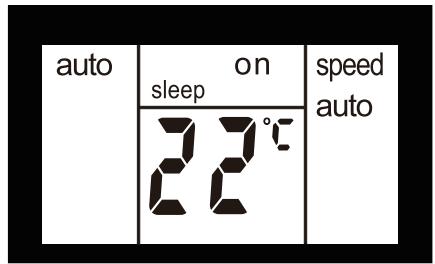

Dvaleindstilling

Når enheden er i afkølings-, opvarmnings- eller auto-tilstand, kan du trykke på knappen "sleep" for at få enheden til at køre i dvaletilstand. I denne tilstand indstilles blæserhastigheden automatisk som "auto", som ikke kan ændres.

I afkølings-/opvarmningstilstand øges den valgte temperatur med 1°C, 30 minutter efter at tilstanden vælges. Temperaturen øges/mindskes derefter med yderligere 1°C efter endnu 30 minutter. Denne nye temperatur opretholdes i 7 timer, inden den vender tilbage til den temperatur, der oprindeligt blev valgt. Dette afslutter "Sleep"-tilstanden, og enheden lukker automatisk.

"Sleep"-tilstandsprogrammet kan annulleres på et vilkårligt tidspunkt ved at trykke på knappen "Sleep" igen. Bemærk! Dvaletilstand kan ikke indstilles i blæser- eller tørringstilstand.

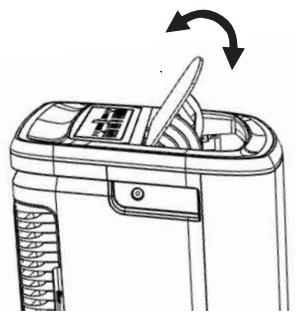

Svingfunktion

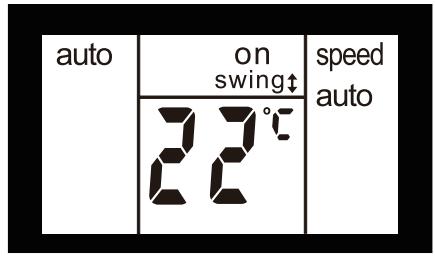

Tryk på "swing"-knappen for at aktivere swing-funktionen, og øverste side af skærmen vil vise "swing‡". Laminatet på toppanelet svinger op og ned. Tryk på denne knap igen for at deaktivere swingingfunktionen.

Tryk samtidig på knappen "+" og "-" i mere end 3 sekunder for at skifte mellem grader i Fahrenheit og Celsius. I tørrings-/blæsertilstand kan du ikke vælge °F/°C.

Timertilstand

Sådan forsinkes opstart

Tryk eller hold på pil OP "+" eller pil NED "-" for at ændre timeren for udskudt start med trin på 0,5 time op til 10 timer og derefter med trin på 1 time op til 24 timer. Efter 3 sekunder gemmes indstillingen. Kontrolpanelet tæller den resterende tid ned til opstart. Du kan også trykke på "timer"-knappen igen direkte, og "on" vil stoppe med at blinke med det samme, så starter enheden i den tilstand, som blev indstillet tidligere. Du kan indstille tilstanden, og enheden starter op, sådan som du har valgt, efter at "on" holder op med at blinke. For at annullere indstillingen skal du trykke på knappen "timer" igen.

Sådan forsinkes nedlukning

Du kan forsinke nedlukning, når enheden er tændt. Tryk på knappen "timer", indtil skærmen viser "timer" og "h", og "off" blinker.

Tryk eller hold på pil OP "+" eller pil NED "-" for at ændre timeren for stop med trin på 0,5 time op til 10 timer og derefter med trin på 1 time op til 24 timer. Efter 3 sekunder gemmes indstillingen, og displayet viser den resterende tid, indtil enheden lukker ned. Du kan også trykke på knappen "timer" igen direkte, så stopper "off" med det samme med at blinke.

For at annullere indstillingen skal du trykke på knappen "timer" igen.

7.3 Fejlkode

Hvis displayet viser "AS", "CS" og "ES", er der en fejl i temperaturføleren. Kontakt dit autoriserede Electrolux Service Center.

Hvis "L3" vises i displayet, er der fejl i kondensatorblæserføleren. Kontakt dit autoriserede Electrolux Service Center.

Hvis "P1" vises i displayet, er bundbakken fuld. Flyt forsigtigt enheden til et aftapningssted, fjern afløbsproppen i bunden, og lad vandet løbe ud. Genstart enheden, indtil "P1"-symbolet forsvinder. Kontakt service, hvis fejlen fortsat vises.

Hvis displayet viser "E4", er kommunikationen mellem display-PCB og hovedkontrol-PCB defekt. Kontakt dit autoriserede Electrolux Service Center.

7.4 Afløbsinstruktioner

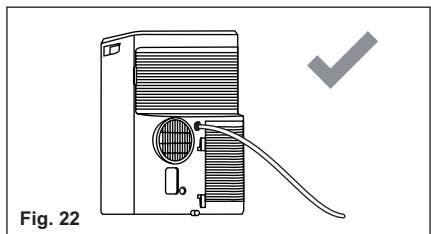

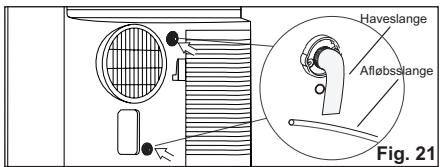

Kontinuerligt afløb

I TØR-funktion eller varmepumpemodel skal du bruge en haveslange (sælges særskilt) eller en afløbsslange til at tømme kondensat fra enheden. Følg disse trin:

• Skru afløbshætten af det løbende afløbshul (fig.20).
• Tilslut den ene ende af haveslangen (sælges særskilt) eller afløbsslangen til afløbshullet og før den anden ende ind i afløbet, som er placeret lavere end enheden (fig.21).

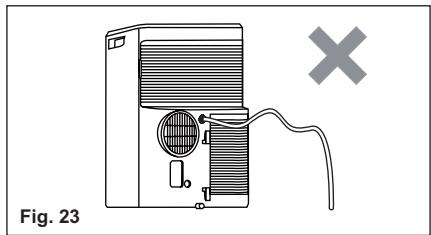

BEMÆRK:

Kondensat kan strømme ud efter fjernelse af afløbshætten, hvis enheden kører i afkølings- eller auto-tilstand. Når du vil fjerne haveslangen, skal du tilberede en drypbakke (medfølger ikke) for at opsamle kondensatet fra drænudløbet. - Sørg for, at højden af afløbsslangen og sektionen i afløbsslangen ikke er højere end drænudløbet, ellers vil den kontinuerlige dræning muligvis ikke fungere korrekt. I afkølings- eller auto-tilstand anbefales det at deaktivere kontinuerlig dræning ved at udskifte afløbshætten til drænudløbet for at opnå den maksimale ydelse.

Tømning af kondensatrester inde i enheden under vinteropbevaring.

Sæt en drypbakke (medfølger ikke) under nedre drænudløb, og træk derefter afløbshætten ud for at lade kondensatet strømme ind i drypbakken.

Sæt afløbshætten tilbage på det kontinuerlige drænudløb, når der ikke strømmer kondensvand ud. Sæt drypbakken under nederste drænudløb, og tag gummiproppen ud af drænudløbet for at lade kondensatet strømme ind i drypbakken. Hvis din drypbakke ikke kan indeholde hele kondensatet, vil der være behov for en række fyldninger. Sæt afløbshætten tilbage på det nederste drænudløb, når der ikke strømmer kondensvand ud.

BEMÆRK: For at sikre at alle kondensatrester er fjernet, skal du vippe enheden ved at løfte den lidt opad fra forsiden, indtil der ikke kommer mere kondensat ud af drænudløbet.

8. VEDLIGEHOLDELSE OG RENGØRING

Rengør klimaanlægget regelmæssigt for at holde det i god stand. Sørg for at koble enheden fra lysnettet før rengøringen for at undgå elektrisk stød eller risiko for brand.

8.1 Rengøring af enheden

Kabinettet og fronten kan tørres af med en oliefri klud eller vaskes med en klud, opblødt i en opløsning af varmt vand og et mildt opvaskemiddel.

Brug aldrig skrappe rengøringsmidler, voks eller pudsemiddel på kabinettets forside.

Sørg for at vride overskydende vand af kluden, før du tørrer knapperne af. Overskydende vand på eller omkring knapperne kan beskadige klimaanlægget.

1. Fjern luftfilteret som vist i nedenstående figur. Tag det øvre og nedre luftfilter ud.

8.2 Rengøring af filtre

For at holde dit klimaanlæg effektivt, bør du rengøre filtrene efter hver anden uges drift.

1. Vask filteret ved hjælp af flydende opvaskemiddel og varmt vand under 40°C. Skyl filteret grundigt. Ryst forsigtigt overskydende vand af filteret. Sørg for, at filteret er helt tørt, før det sættes på plads. Filteret kan også støvsuges i stedet for at vaske det.
2. Sæt filteret tilbage på plads, når det er tørt.

Sørg for, at filteret er helt tørt, før det sættes på plads.

8.3 Vinteropbevaring

Hvis klimaanlægget ikke skal bruges i en længere periode:

1. Tøm vandopsamlingstanken helt, og fjern nederste afløbshætte og gummiprop. Lad den stå længe nok til, at vandet kan løbe ud. Når tanken er helt tømt,

og der ikke løber mere vand ud, skal gummiproppen og hætten monteres igen.

1. Fjern og rengør filteret, lad det tørre helt, og sæt det tilbage på plads.
2. Fjern batterierne i fjernbetjeningen.
3. Opbevar klimaanlægget på et køligt, tørt sted væk fra direkte sollys, ekstreme temperaturer, overdreven støv og godt ventileret.

Før du bruger klimaanlægget igen:

1. Sørg for, at filteret og afløbshætten er på plads.
2. Kontroller ledningen for at sikre, at den er i god stand uden revner eller beskadigelser.
3. Sæt nye batterier i fjernbetjeningen.
4. Installer klimaanlægget som beskrevet i Installationsvejledningen.

9. FEJLFINDING

Gennemgå listen, inden du tilkalder service. Det kan spare dig tid og penge. Listen omfatter almindeligt forekommende hændelser, som ikke skyldes fejl i forarbejdning eller materialer på apparatet.

Klimaanlægget starter ikke.

• Stikket er ikke indsat i stikkontakten. Sæt stikket helt ind i stikkontakten.
• Sikringen er sprunget, eller relæet på el-tavlen er slået fra. Udskift sikringen med en af forsinkelsestypen, eller slå relæet til igen. Klimaanlægget er slået fra (OFF). Tænd for klimaanlægget (ON), og vælg den ønskede indstilling.
• Fejlkode P1 vises i displayet. Tøm vand af klimaanlægget som beskrevet i afsnit 7.3 Aftapning.
• Rumtemperaturen er lavere end den indstillede temperatur (afkølingstilstand) eller højere end den indstillede temperatur (opvarmningstilstand). Indstil temperaturen igen.

Luften fra enheden føles ikke tilstrækkelig kold.

• Rumtemperaturen er under 16 °C. Klimaanlægget køler muligvis ikke, før rumtemperaturen stiger til over 16 °C.
• Indstil en lavere temperatur.
• Kompressoren er slået fra på grund af ændring af tilstand. Vent ca. 4 minutter, og lyt efter, at kompressoren starter igen, når klimaanlægget er indstillet til afkølingstilstand.

Klimaanlægget køler, men rummet er for varmt - der dannes IKKE is på kølespolen bag fronten.

• Udetemperatur under 16°C. For at afrime spolen skal du indstille til blæsertilstand.
• Luftfilteret er muligvis snavset. Rens filteret. Se afsnit 8. Vedligeholdelse og rengøring. Vælg blæsertilstand for at afrime.
• Temperaturen er indstillet for lavt til køling om natten. Vælg blæsertilstand for at afrime spolen. Indstil derefter en højere temperatur.
• Udblæsningskanalen er/DDsnt 5.1 Udledning af varm luft.

Klimaanlægget køler, men rummet er for varmt - der dannes is på kølespolen bag fronten.

• Luftfilteret er snavset - luftstrømmen begrænses. Rens luftfilteret. Se afsnit 8. Vedligeholdelse og rengøring.
• Temperaturen er indstillet for højt. Indstil en lavere temperatur.
• Luftspjældet er indstillet forkert. Justér luftspjældet for at opnå en bedre luftfordeling.
• Forsiden af enheden er blokeret af tæpper, persienner, møbler osv., hvilket reducerer luftfordelingen. Fjern blokerende genstande foran enheden.
• Døre, vinduer, spjæld osv. er åbne - der slipper kold luft ud. Luk døre, vinduer, spjæld osv.

Der blev tændt for nylig tændt for enheden i et varmt lokale. Lad der gå mere tid, før den ophobede varme fra vægge, loft, gulv og møbler forsvinder.

Klimaanlægget tændes og slukkes ofte.

• Luftfilteret er snavset - luftstrømmen begrænses. Rens luftfilteret. Den udvendige temperatur er meget varm. Indstil blæserhastigheden til en højere indstilling for at lede luft igennem kølespolerne hurtigere.

Rummet er for koldt.

Den indstillede temperatur er for lav. Indstil en højere temperatur.

10. MILJØHENSYN

Genbrug materialer med symbolet.

Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater.

Bortskaf ikke apparater, der er mærket med symbolet , sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

INDHOLD

1. SIKKERHEDSANVISNINGER 45
2. SIKKERHEDSANVISNING 50
3. BESKRIVELSE AF APPARATET 54
4. TILBEHØR, DER FØLGER MED APPARATET 54
5. INSTALLATIONSANVISNINGER 55
6. FUNKTIONER VED AIRCONDITION-ANLÆGGET 56
7. BRUGSANVISNINGER 56
8. Rengøring og vedligeholdelse 62
9. Fejlfinding 63
10. Miljøbeskyttelse 64

TIL DIN FORDEL

Tak fordi du har købt et apparat fra Electrolux. Du har valgt et produkt, der har årtiers professionel erfaring og innovation med sig. Genialt og stilfuldt, produktet er designet med dig i tankerne. Uanset hvordan du bruger produktet, kan du føle dig tryg ved, at du får flotte resultater hver gang. Velkommen til Electrolux.

Gå ind på vores hjemmeside for at:

Få råd om brug, brochurer, fejlfinding og serviceinformation: www.electrolux.com/webselfservice

Registrer produktet for at få bedre service: www.registerelectrolux.com

Adapter A er allerede fastgjort til slangen på denne enhed.

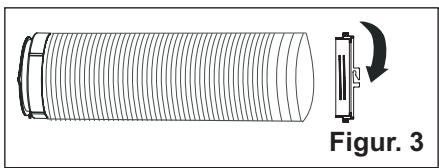

1. Forlæng den anden side af slangen og skru den på adapter B (figur 3).

1. Installer adapter A i enheden (figur 4).

Figur 4

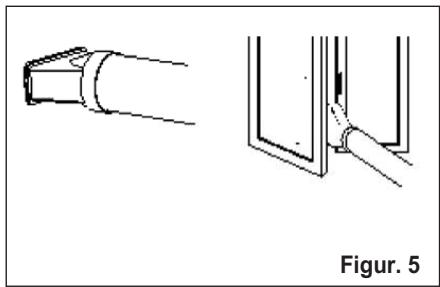

1. Fastgør adapter B i vinduet. (Figur 5)

Bemærk: I denne tilstand kan du ikke vælge ventilatorhastighed.

Ventilatortilstand

Merk: I denne modusen kan du ikke velge automatisk hastighet.

Automodus

Luftuttaksslangen må alltid være tilkoblet i denne modusen.

Når du stiller luftkjøleren i automodus, velger den automatisk kjøling, oppvarming (gjelder ikke modeller som kun tilbyr kjøling), eller kun viftefunksjon, avhengig av hvilken temperatur du har valgt og romtemperaturen. Luftkjøleren kontrollerer romtemperaturen automatisk rundt temperaturpunktet du har innstilt.

I AUTO-modus kan du ikke velge viftehastighet.

1. Trykk på "mode"-knappen til "Auto mode"-lampen tennes.

Hvis fjernkontrollen skal erstattes eller kastes, må batteriene fjernes og kastes i henhold til lokal lovgivning, da de er skadelige for miljøet.

Bland ikke brukte og nye batterier.

Bland ikke standard (karbonsink) eller oppladbare batterier (nikkel-kadmium).

Kast ikke batterier i brann. Batterier kan eksplodere eller lekke. Hvis fjernkontrollen blir liggende lenge uten bruk, fjern batteriene fra fjernkontrollen. Fjernkontrollen må håndteres ytterst forsiktig. Du må ikke miste den i bakken eller eksponere den for sol eller varme. Denne enheten samsvarer med del 15 i FCC-reglene. Bruk forutsetter følgende to betingelser:

Merk: I denne modusen kan du ikke velge viftehastighet.

Viftemodus

Merk: I vifte- eller tørk-modus kan du ikke bruke søvn-modus.

MERK: For å sikre at alt kondensatrester er fjernet, kan du vippe enheten ved å løfte den litt oppover fra fronten til det ikke kommer mer kondensat ut av dreneringsavløpet.

8. PLEIE OG RENGJØRING

Luftkjøleren virker ikke.

Rommet er for kaldt.

• For lav temperaturinnstilling. Øk innstilt temperatur.

10. MILJØHENSYN

(kun for Storbritannien)

Se lokale bestemmelser.
