Merke	Electrolux
Modell	EXP34U338CW
Produkttype	Monoblokk bærbar klimaanlegg
Strømforsyning	220-240 V ~ 50 Hz, 10 A
Kjølemiddel	R290 (brannfarlig)
Driftsmoduser	Kjøling, oppvarming (på enkelte modeller), avfukting, ventilasjon, automatisk
Spesialfunksjoner	Fjernkontroll, forsinket timer (start/stopp), lamelloscillasjon, sovemodus, filtertilbakestilling
Viftehastighet	Automatisk, Høy, Middels, Lav
Driftstemperaturområde	Kjøling: 16-35 °C; Oppvarming: 5-27 °C
Vedlikehold	Rengjøring av luftfilteret hver 2. uke; tømming av kondensvannsbeholder regelmessig
Sikkerhet	Apparat med brannfarlig kjølemiddel; installasjon i rom større enn 12 m²; ikke bore eller brenne
Inkluderte tilbehør	Avløpsslangsett med adaptere, fjernkontroll med batterier (R03P AAA 1,5 V)
Beskyttelsestype	Anbefalt jordfeilbryter; keramisk sikring 250 V, 3,15 A
Miljøinformasjon	Må ikke kastes med husholdningsavfall; resirkulering via spesifikk ordning

Ofte stilte spørsmål - EXP34U338CW ELECTROLUX

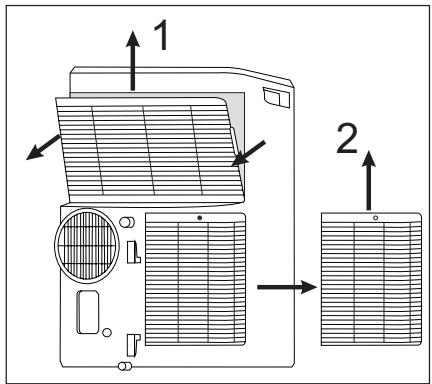

Hvordan rengjøre luftfilteret?

Koble fra apparatet, fjern øvre og nedre filter. Vask dem med varmt vann under 40°C og oppvaskmiddel. Skyll, tørk helt før du setter dem tilbake. Rengjør hver 2. uke.

Hva betyr feilkode P1?

Koden P1 indikerer at kondensvannsbeholderen er full. Flytt apparatet forsiktig til et avløpssted, fjern den nedre tømmepluggen og la vannet renne ut. Start apparatet på nytt.

Kan jeg bruke klimaanlegget uten avløpsslangen?

I ventilasjonsmodus (Fan) er avløpsslangen ikke nødvendig. For modusene Kjøling, Oppvarming og Automatisk må avløpsslangen være tilkoblet for å fjerne varm luft.

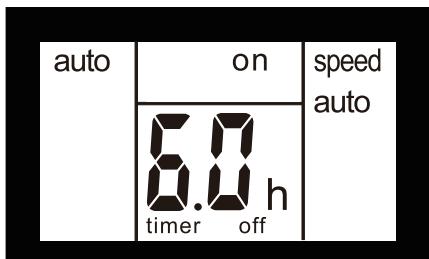

Hvordan stille inn timeren?

Trykk på Timer-knappen. Bruk pilene til å stille inn forsinkelsen fra 30 minutter til 24 timer. For forsinket start, gjør det i standby-modus. For forsinket stopp, gjør det under drift. Trykk på Timer igjen for å bekrefte.

Hva gjør jeg hvis apparatet ikke kjøler nok?

Kontroller at valgt temperatur er lavere enn romtemperaturen. Rengjør luftfilteret. Sørg for at avløpsslangen ikke er tilstoppet. La rommet kjøle seg ned etter nylig oppstart.

Hvorfor starter ikke kompressoren umiddelbart?

En beskyttelsesanordning forsinker kompressorens omstart med omtrent 4 minutter etter stopp. Det er normalt. Vent før du slår på apparatet igjen.

Er det normalt at vann samler seg i apparatet?

Ja, spesielt i avfuktingsmodus. Apparatet må tømmes regelmessig. I kjølemodus fordamper kondens, men beholderen må tømmes hvis kode P1 vises.

Hvordan bytte mellom °C og °F?

På fjernkontrollen eller kontrollpanelet trykker du samtidig på + og - i mer enn 3 sekunder. Denne funksjonen er ikke tilgjengelig i Dry- eller Fan-modus.

Hva gjør jeg ved lukt av brent?

Slå av apparatet umiddelbart, åpne vinduer for å lufte, koble deretter fra strømmen. Kontakt en kvalifisert tekniker. Ikke bruk apparatet før det er inspisert.

Hvordan oppbevare klimaanlegget om vinteren?

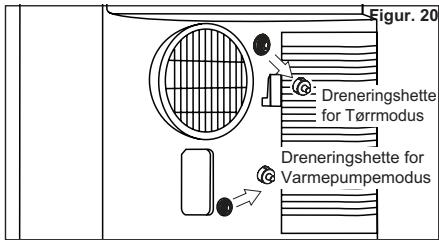

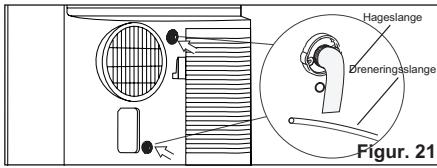

Tøm alt gjenværende vann (fjern nedre og kontinuerlige tømmeplugger). Rengjør filteret, tørk det godt. Fjern batteriene fra fjernkontrollen. Oppbevar på et kjølig, tørt sted beskyttet mot sollys.

BRUKSANVISNING EXP34U338CW ELECTROLUX

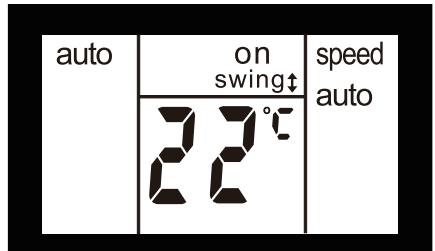

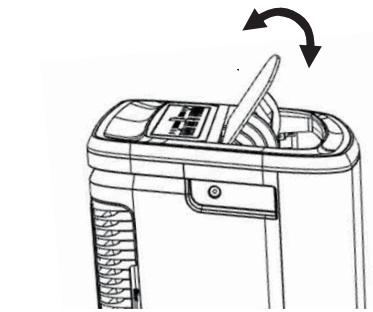

Trykk på "swing"-knappen for å aktivere svingefunksjonen, laminatet på toppanelet vil svinge opp og ned. Trykk på denne knappen igjen for å deaktivere svingefunksjonen.

Trykk på knappen "-" og "+" for å velge ønsket temperatur.

Tørking

Trykk på knappen "-" og "+" for å velge ønsket temperatur.

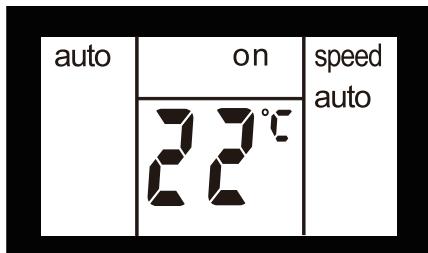

AUTO-modus

Koble til enheten, så går enheten i standby. Trykk på "timer"-knappen til skjermen viser "timer" og "h", og "on" blinker.

Kjøp tilbehør, forbruksvarer og originale reservedeler til apparatet: www.electrolux.com/shop

KUNDESERVICE

Bruk alltid originale reservedeler.

Når du tar kontakt med det autoriserte servicesenteret, sørg for at du har følgende data tilgjengelig: Modell, PNC, serienummer.

Du finner informasjonen på typeskiltet.

Advarsler / Forsiktighets- og sikkerhetsinformasjon.

Generell informasjon og tips.

Miljøinformasjon.

Med forbehold om endringer uten varsel.

1. SIKKERHETSINFORMASJON

Symbol	Merk	Forklaring
	ADVARSEL	Dette symbolet viser at dette apparatetBruker et brennbart kjølemiddel. Hvis kjølemiddelet skullelekke og blir utsatt for en ekstern antenningskilde, er detfare for brann
	FORSIKTIGHET	Dette symbolet viser at du må lese braksanvisingen nøye.
	FORSIKTIGHET	Dette symbolet viser at service-personell,må händtere dette utstyrer i henhold tilinstallasjonshåndboken.
	FORSIKTIGHET	Dette symbolet viser at informasjon er tilgengelig sik som braksanvisingen og installasjonshåndboken.

ADVARSEL!

• Dette apparatet kan brukes av barn i alderen 8 år og eldre og personer med nedsatt fysisk, sensorisk eller mental evne, eller mangel på erfaring og kunnskap, hvis de har fått veiledning eller instruksjon om bruken av apparatet på en trygg måte og forstår farene involvert. Barn må ikke leke med apparatet.
• Hvis strømledningen er skadet, må den byttes ut av produsenten eller serviceagenten eller en tilsvarende kvalifisert person for å unngå fare.

Denne bruksanvisningen forklarer riktig bruk av din nye luftkjøler. Les denne bruksanvisningen nøye før du tar produktet i bruk. Legg denne bruksanvisningen på et trygt sted for hendig referanse.

! FORSIKTIGHET!

• Kontakt autorisert servicetekniker for reparasjon eller vedlikehold av denne enheten.
• Kontakt installatøren for installasjon av denne enheten.
• Luftkjøleren er ikke beregnet for bruk av småbarn eller svekkede personer uten tilsyn.
• Småbarn bør være under oppsyn for å sørge for at de ikke leker med luftkjøleren.
• Det finnes lokale regler om maksimalt tillatte støynivåer som luftkondisjoneringsanlegg kan avgi.
• Hvis strømledningen skal skiftes ut, må utskiftingsarbeid utføres av autorisert personell.
• Installasjonsarbeid må kun utføres i samsvar med nasjonale ledningsstandarder og kun av autorisert personell (hvis aktuelt). Feil tilkobling kan føre til overoppvarming og brann. Pass på at du ikke tar fingrene på viften (når du justerer horisontale lameller).
• Sikringen er 250 V 3,15 A, keramisk type.
• Rengjøring og vedlikehold skal ikke gjøres av barn uten tilsyn. Vær oppmerksom på at kjølemidler kan være luktfrie.

1.1 Viktige merknader

1. Du må ikke bruke enheten uten luftfilteret.
2. Må ikke brukes i nærheten av varmekilde eller åpen flamme.
3. Må ikke utsettes for direkte sollys eller regn.
4. Enheten må alltid lagres eller flyttes oppreist.
5. Dekk ikke apparatet under bruk eller like etter bruk.
6. Tøm alltid kondensat før du lagrer enheten.

• Du skal ikke modifisere noen deler av dette produktet.
• Du må ikke innføre noe som helst i enheten.
• Sørg for at strømforsyningen har riktig spenning. Bruk kun 220 - 240 V, 50 Hz, 10 A strømforsyning. Bruk av strømforsyning med feil spenning kan føre til skade på enheten og i verste fall brann.
• Bruk alltid anti-eksplosiv kretsbryter eller sikring med riktig ampere. Bruk aldri under noen

omstendighet, wire, pins eller andre gjenstander i stedet for en riktig sikring.

• I tilfelle der luftkjøleren ikke fungerer som den skal (f.eks svidd lukt), trekk ikke ut støpselet direkte, åpne først vinduet for ventilasjon, deretter slå enheten av og frakoble strømforsyningen.

FORSIKTIGHET!

Advarsel for strømledning

• Dette støpselet må kun settes inn i en egnet stikkontakt. Du må ikke bruke skjøteledninger.
• Dytt støpselet inn i stikkontakten og påse at den sitter godt og ikke er løs.
• Dra, deformer eller modifiser ikke strømledningen, eller senk den ikke i vann. Å trekke eller misbruke strømledningen kan føre til skade på enheten og forårsake elektrisk støt.
• Hvis strømledningen er skadet, må den byttes ut av produsenten eller serviceagenten eller en tilsvarende kvalifisert person for å unngå fare. Bruk kun produsentens spesifiserte strømledning for utskifting.
• Dette apparatet må jordes. Dette apparatet er utstyrt med en jordet strømledning. Støpselet må kobles til en stikkontakt som er riktig installert og jordet. Ikke under noen omstendigheter kutt eller fjern den firkantede jordingspinnen (gjelder kun Storbritannia) fra dette støpselet.

(gjelder kun Storbritannia)

1.3 Bruksadvarsler

• Påse at du slår av enheten og kobler fra strømledningen før du utfører vedlikehold eller rengjøring.
• Sett enheten nær en varmekilde eller åpen ild?
• Sprut eller hell ikke vann direkte inn i enheten. Vann kan forårsake elektrisk støt eller skade på utstyret.
• Du må tømme luftkjøleren når den flyttes. Hvis du ikke tømmer tanken kan vann renne ut under flytting.
• For å sikre riktig tømming må du unngå knekker på dreneringsslangen og den må ikke forhøyes under avfuktighetsmodusen. Hvis ikke kan det hende at vann renner ut og inn i rommet.
• Temperaturen rundt dreneringsslangen må ikke under frysepunktet ved bruk. Drenert vann kan fryse inn i slangen, noe som fører til at vann i enheten strømmer over og inn i rommet.
• Blokkér ikke luftuttaket med hindringer. Kjøleegenskaper kan reduseres eller stoppe helt.
• Installer en jordfeilbryter (RCD) for å beskytte mot elektrisk støt i henhold til British Standard and Wiring Rules.
• Eksponering for direkte luftstrøm over lengre tid kan være helsefarlig. Utsett ikke beboere, kjæledyr eller planter for direkte luftstrøm over lengre tid.
• Bruk ikke denne luftkjøleren for ikke-spesifiserte formål (f.eks. bevaring av presisjonsutstyr, mat, kjæledyr, planter og kunstgjenstander). Slik bruk kan skade slike eiendeler.
• Bruk ikke andre midler for å akselerere avfrostingsprosessen eller for å rengjøre, unntatt de som anbefales av produsenten.
• Apparatet skal oppbevares i et rom uten kontinuerlig bruk av antenningskilder (for eksempel: åpne flammer, gassapparater eller elektriske varmeapparater).
• Du må ikke stikke hull i eller brenne enheten.
• Du må overholde nasjonale gassforskrifter.
• Hold ventilasjonsåpningene fri for hindringer.
• Apparatet skal oppbevares i et godt ventilert område hvor romstørrelsen er over 12 kvadratmeter.

Spesifikke opplysninger om apparater med R290 kjølemiddelgass.

• Les alle advarsler nøye.
• Under avriming og rengjøring av apparatet må du ikke bruke andre verktøy enn de som anbefales av produsenten.
• Apparatet må plasseres i et område uten kontinuerlige antenningskilder (for eksempel: åpne flammer, gass- eller elektriske apparater i bruk).
• Må ikke punkteres eller brennes. Kjølegasser kan være luktfrie.
• Apparatet skal brukes og lagres i et område som er større enn 12 kvadratmeter.
• Dette apparatet inneholder et visst antall gram (se etiketten på baksiden av enheten) R290 kjølemiddelgass.
• R290 er en kjølemiddelgass som overholder de europeiske miljødirektivene. Du skal ikke punktere noen deler av dette produktet.
• Hvis apparatet er installert, i bruk eller lagret i et uventilert område, må rommet være utformet for å forhindre akkumulering av kjølemiddellekkasjer som kan medføre fare for brann eller eksplosjon på grunn av antennelse av kjølemidler forårsaket av elektriske ovner, komfyrer eller andre antenningskilder.
• Dette apparatet må lagres slik at mekanisk svikt hindres.
• Personer som bruker eller arbeider med kjølemiddel må ha riktig sertifisering utstedt av en akkreditert organisasjon som sikrer kompetanse i håndtering av kjølemidler i henhold til en bestemt vurdering anerkjent av bransjeforeninger.
• Reparasjoner må utføres basert på anbefalinger fra produsenten. Vedlikehold og reparasjon som krever hjelp fra annet faglig personell skal utføres under tilsyn av en som er kompetent i bruk av brennbare kjølemidler.

1.4 Andre opplysninger

Transport av utstyr som inneholder brennbare kjølemidler

Se transportregler.

Merking av utstyr med tegn

Se lokale transportregler.

Avhending av utstyr som inneholder brennbare kjølemidler

Se nasjonale forskrifter.

Lagring av utstyr/apparater

Lagring av utstyret her i henhold til produsentens instruksjoner.

Lagring av pakket (usolgt) utstyr

Oppbevaringspakkebeskyttelse skal konstrueres slik at mekanisk skade på utstyret inne i pakken ikke forårsaker lekkasje av kjølemiddelet. Maksimalt antall deler som kan lagres sammen bestemmes av lokale forskrifter.

2. SIKKERHETSINSTRUKSJONER

2.1 Driftsmerknader

kjøling i omtrent 5 minutter. Enhver tidligere innstilling blir kansellert, og enheten går tilbake til startinnstillingen.

• Når du slår av enheten i kjølemodus, slår kompressoren seg av umiddelbart, og den øvre/nedre motoren stopper å kjøre etter 5 sekunder. Hvis enheten skiftes fra kjølemodus til viftemodus, slås kompressoren av umiddelbart og underviften stopper å kjøre etter 5 sekunder; og hvis du skifter enheten fra kjølemodus til varmemodus, slås kompressoren av umiddelbart og underviften stopper å kjøre etter 30 sekunder.
• Lav temperatur-drift: Går enheten din i stå (fryser)? Frysing kan forekomme når enheten er innstilt på omtrent 18°C i lave omgivelsestemperaturer, særlig om natten. Under slike forhold og ytterligere fall i temperaturen kan medføre at enheten fryser. Øker du temperaturinnstillingen på enheten, hindrer du at den fryser.
• Avfuktingsmodus øker romtemperaturen. Enheten genererer varme under avfuktingsmodus og romtemperaturen stiger. Varmluft blåses ut fra avtrekksluftuttaket. Dette er normalt og er ikke en indikasjon på at du har et problem med enheten.
• Denne luftkjøleren blåser den varme luften som genereres av enheten ut av rommet via avtrekkslangen mens den er i kjølemodus. I mellomtiden strømmer like mye luft inn i rommet fra utsiden gjennom enhver luftåpning i rommet.
• Enhver person som er involvert i å jobbe med eller bryte en kjølekrets må ha et gyldig sertifikat fra en bransjeakkreditert vurderingsmyndighet som gir vedkommende tillatelse til å håndtere kjølemidler på en trygg måte i samsvar med en anerkjent vurderingsspesifikasjon i bransjen. Service skal kun utføres i henhold til anbefalingene til utstyrsprodusenten. Vedlikehold og reparasjon som krever hjelp fra annet faglig personell skal utføres under tilsyn av en som er kompetent i bruk av brennbare kjølemidler.
• Arbeidstemperaturområdet for luftkjøleren er 16-35 °C i kjølemodus; 5-27 °C i varmemodus.

For å unngå skade på brukeren eller andre personer og skade på eiendom, må følgende instruksjoner følges.

Uriktig bruk forårsaket av at du ikke følger instruksjonene kan føre til personskade eller annen skade.

Alvorlighetsgraden er klassifisert med følgende symboler:

ADVARSEL!

Dette symbolet angir muligheten for død eller alvorlig skade.

FORSIKTIGHET!

Dette symbolet angir muligheten for skade eller skade på eiendom.

Betydningen av symboler som brukes i denne bruksanvisningen vises nedenfor:

Dette symbolet indikerer at du aldri må gjøre dette.

Dette symbolet indikerer at du alltid må gjøre dette.

2.2 Advarsel under bruk

ADVARSEL!

Advarsel under bruk

Advarel	Betydning
Påse at du setter inn støpslet riktig	Ellers kan det före til elektrisk støt, brann og eksplosjon på grunn av overskytende varmeproduksjon
Brukke erller stopp ikke encheten ved Å sette inn erller trekke ut støpslet	Kan forårsake elektrisk støt, brann og eksplosjon på grunn av varmeutvikling
Skad ikke ogbruuk aldri en uspesifisert strømledning	Kan forårsake elektrisk støt, brann og eksplosjon. Hvis strømledningen er skadet, på den byttes ut av produsenten eller serviceagenten eller en tilsvarende kvalifisert person for ä unngå fare.
Dumökke endre lengden på strømledningen erller dele stikkontakten med andre apparater	Kan forårsake elektrisk støt, brann og eksplosjon på grunn av varmeutvikling
Dumökke betjene encheten med våte hender erller i fuktige omgivelser	Det kan forårsake elektrisk støt
Luftstrømmen skal ikke rettes direkte mot de som er i rommet	Dette kan paføre deg skade
Sørg alltid for riktig jording	Feil jording kan forårsake elektrisk støt
Ikke la vann strømme inn i elektriske deler	Den kan forårsake at encheten svikter aller at du bli utsatt for elektrisk støt
Dumökke alltid installere en kretsbryter og bruke en dedikert strømkrets.	Feil installationsjon kan forårsake elektrisk støt, brann og eksplosjon
Trekk ut støpslet,hvis du hörer uvanlige lyder, lukt erller røyk fra encheten	Kan forårsake elektrisk støt, brann og eksplosjon
Brukke stikkontakten,hvis den er løs erller skadet	Kan forårsake elektrisk støt, brann og eksplosjon
Enhetenmökke ikke øpnes.när den er i gang.	Kan forårsake elektrisk støt, brann og eksplosjon
Hold skytevåpen unna	Det forårsake brann og eksplosjon
DumökkeBrukke strømledningen iærhenet av varmeapparater	Kan forårsake elektrisk støt, brann og eksplosjon
Brukke strømledningen iærhenet av brannfarlig gass erller brenbare stoffer, for eksempel bensin, benzen, tynner osv.	Kan forårsake elektrisk støt, brann og eksplosjon
Luftrommet før du Bruker luftkjøleren i tilfelle det er gasslekkasje fra et annet apparat	Det kan forårsake eksplosjon, brann og brannskader
Dumökke demontere erller endre encheten	Det kan forårsake svikt og elektrisk støt

FORSIKTIGHET!

Forsiktigkeit	Betydning
Når fjerner luftfilteret på du ikke berøre enhetens metalldeler	Dette kan påfre deg skade
Du på jegre luftkjøleren med vann	Vann kankommeninn i,enheten og svekke isoleringen.Det kan forårsake elektrisk støt
Du på luftet rommet godt på du bruker enheten med en komfyr osv.	Du kan oppleve mange oksygen
Når du skal rengjørne enheten, slå den av og slå av kretsbryteren	Ikke rengjørn enheten på strømmen er på, da det kan före til brann, eksplosjon og elektrisk støt.Dette kan forårsake skade
Ikke plasser kjæledyr eller inneplanter der de blir utsatt for direkte luftstrøm	Dette kan skade kjæledyr eller planter
Må ikke brukes for spesielle formål	Bruk på luftkjøleren til bevaring a presisjonsutstyr, mat, kjæledyr, planter og kunstgjenstander.Kan forårsake kvalitetsforringelse osv.
Stopp bruk og lukk vinduet i storm eller syklon	Bruk med/APne vinduer kan före vannintränging og våte husholdningsmøbler
Hold delve strømstøpslet på du tar den ut	Det kan medfrolelektrisk støt og skade
Slå av hovedstrømbryteren på du ikke skal bruke enheten over lengre tid	Det kan forårsakeproduksvikt,brann eller eksplosjon
Plasser ikke hindringer rundt luftinntak ellerinne i luftuttak	Det kan forårsakeproduksviktller en ulykke
Plasser alltid alltid filtrene sikkert.Rengjør filtrene annenhver uke	Bruk uten filtrere kan före til at,enheten svikter
Bruk ikke sterke vaskemidler slick som voks eller tynnere - bruk en myk klut	Utseendet kan forringes på grunn av endring av Produktfarge aller riper på overflaten
Plasser ikke tunge gjenstander på strømledningen og sorg for at ledningen ikke under press	Det kan före til fare for brann, eksplosjonller elektrisk støt
Drikk ikke vann fra luftkjøleren	Vannet ineholder kontaminasjoner og kan före til at du blir syk
Vær forsiktig under utpakking og installationsjon	Skarpe kanter kan skade deg
Hvis vann penetrerer,enheten på du frakoble strømmen og slå av kretsbryteren. Isoler strømforsyningen ved à trekke ut støpslet ogkontakt en kvalifisert serviceteknikker	Dette kan medfrolelektrisk støt og skade

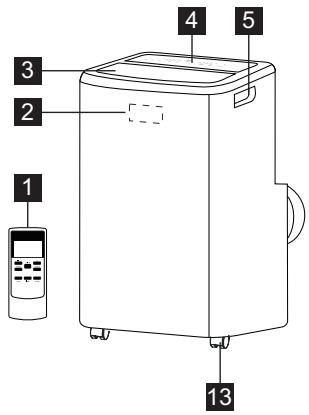

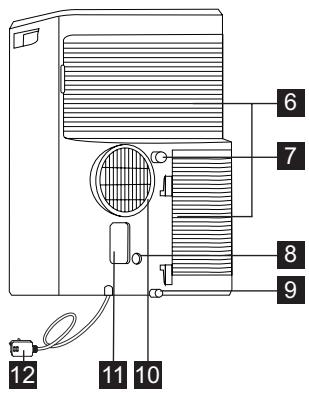

3. ENHETSBESKRIVELSE

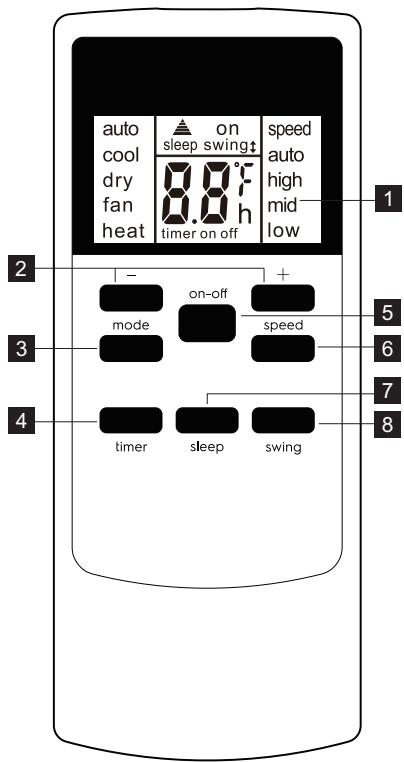

1 Fjernkontroll 2 Signalmottaker 3 Romluftsuttak 4 Kontrollpanel 5 Bærehåndtak (begge sider) 6 Luftinntak

7 Kontinuerlig avløp 8 Pumpe-dreneringsavløp 9 Bunndreneringsuttak 10 Luftuttak 11 Stikkontakt 12 Strømledning 13 Trinser

4. TILBEHØR INKLUDERT

	DELER	DELENAVIN:	KVANTUM:
1		Adapter A, Luftuttak-kanal, Adapter B (flatt attak),	1 sett
2		Dreneringsslange	1 del
3		Fjernkontroll	1 sett
4		Batteri (R03P "AAA" 1,5 V)	2 deler

• Kontroller at alt tilbehør er inkludert i pakken, og les installasjonsanvisningene for riktig bruk.

5. INSTALLASJONSANVISNINGER

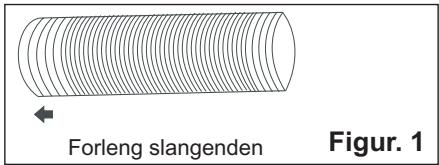

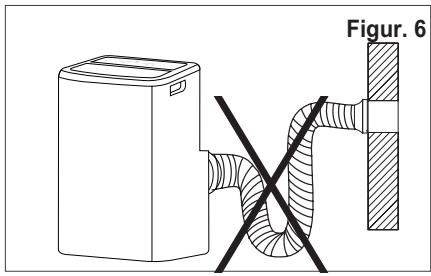

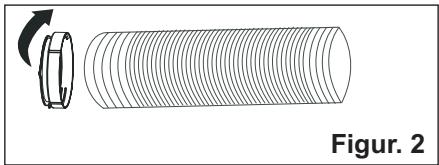

5.1 Varmluft-uttak

I kjølemodus må apparatet plasseres i nærheten av et vindu eller en åpning slik at varmluft kan slippe ut. Plasser først enheten på horisontalt gulv og pass på at det er minst 50 cm klaring rundt enheten og at den er i nærheten av en enkeltkrets strømforsyning.

1. Forleng hver side av slangen (figur 1) og skru slangen på adapter A (figur 2).

Slangen kan forlenges fra den opprinnelige lengden på 38 cm opp til 150 cm, men det er begrenset lengden så mye som mulig. Pass også på at slangen ikke har skarpe bøyninger eller at den siger. (figur 6)

6. LUFTKJØLER FUNKSJONER

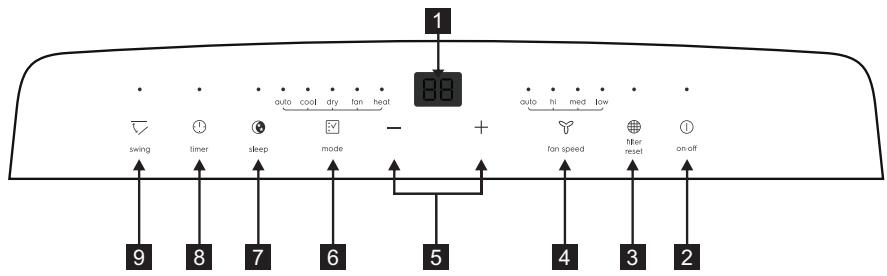

6.1 KONTROLLPANEL

1 Viser temperatur / tid 2 Strøm PÅ/AV 3 Filter tilbakestilling 4 Viftehastighet 5 Juster temperatur eller timer

Modusvalg 7 Søvnfunksjon 8 Timer 9 Sving

7. BRUKSANVISNINGEN

Noen av følgende instruksjoner kan kun brukes på kontrollpanelet.

7.1 Bruk av kontrollpanelet

Oppvarmingsmodus (på noen modeller) I dette moduset må luftuttak-adapteren ALLTID brukes.

1. Trykk "mode"-knappen inntil "Heat"-indikatorlampen tennes.
2. Trykk "fan speed"-knappen for å velge viftehastighet i henhold til belysningen på viftehastighetsindikatoren. Du kan velge viftehastighet i henhold til følgende sekvens: "auto" → "hi" → "med" → "low" → "auto"
3. Trykk "--" eller "+"-knappen for å velge ønsket temperatur.
4. Tilkoblet dreneringsslange. Se del 7.4 Tømming.

Kjølemodus

I dette moduset må luftuttak-adapteren ALLTID brukes.

1. Trykk "mode"-knappen inntil kjølemoduslampen tennes.
2. Trykk "fan speed"-knappen for å velge viftehastighet i henhold til belysningen på viftehastighetsindikatoren. Du kan velge viftehastighet i henhold til følgende sekvens: "auto" → "hi" → "med" → "low" → "auto"
3. Trykk "--" eller "+"-knappen for å velge ønsket temperatur.

Du trenger ikke bruke dreneringsslangen i "cool"-modus.

Tørkemodus

Trykk "mode"-knappen inntil "Dry mode"-lampen tennes. Skjermen viser romtemperaturen. Samtidig tennes viftelampen på "low".

I denne modusen trenger du ikke å bruke avtrekks- eller dreneringsslange.

1. Trykk "mode"-knappen inntil viftemodus-lampen tennes.
2. Trykk "Fan speed"-knappen for å velge ønsket viftehastighet.
3. Viften kjører med den valgte hastigheten og skjermen viser romtemperaturen.

Etter at du har valgt "Auto mode", fungerer enheten automatisk i henhold til faktisk romtemperatur.

Timermodus

Timeren gir deg muligheten til å forsinke oppstart eller avstenging av enheten.

Slik forsinker du oppstart:

Koble enheten til strøm slik at enheten er i standby-modus.

Trykk "timer"-knappen, deretter tennes timer-indikatoren og antall timer på skjermen viser "0.0".

Berør eller hold OPP-pilen "+" eller NED-pilen "-" for å endre forsinket start-timer med 0,5 timers trinn opp til 10 timer, deretter 1 timers trinn opp til 24 timer. Trykk "timer"-knappen på nytt innen 5 sekunder, så går du direkte ut av timer-innstillingene.

Etter 5 sekunder aktiveres timerfunksjonen og skjermen viser temperaturen på nytt. Kontrollen teller ned tiden som gjenstår til oppstart. Enheten starter i den tidligere innstilte modusen.

For å avbryte innstillingen, trykk på "timer"-knappen på nytt og gjenværende tid vises, og trykk knappen enda en gang.

For å avslutte funksjonen. Du kan også avslutte innstillingene ved å trykke på "av/på"-knappen. Etter at du har avsluttet innstillingene, slås timer-indikatoren av.

Slik forsinker du avstenging

Trykk "timer"-knappen, deretter tennes timer-indikatoren og antall timer på skjermen viser "0.0".

Berør eller hold OPP-pilen "+" eller NED-pilen "-" for å endre forsinket avstengingstimer med 0,5 timers trinn opp til 10 timer, deretter 1 timers trinn opp til 24 timer. Trykk "timer"-knappen på nytt innen 5 sekunder, så går du direkte ut av timer-innstillingene.

Etter 5 sekunder aktiveres timerfunksjonen og skjermen viser temperaturen på nytt. Kontrollen teller ned tiden som gjenstår til enheten slår seg av. For å avbryte innstillingen, trykk på "timer"-knappen på nytt og gjenstående tid vises, og trykk knappen enda en gang for å avslutte funksjonen. Du kan også avslutte innstillingene ved å trykke på "av/på"-knappen. Etter at du har avsluttet innstillingene, slås timer-indikatoren av.

Søvn-modus

Aktiverer du denne funksjonen får du en behagelig temperatur og du bidrar til energisparing.

Kun når enheten er i modusene Cool, Heat eller Auto, kan du trykke "sleep"-knappen for å sette enheten i søvnfunksjon-modus.

Merk: Se side 17 for detaljer om "Sleep"-modus.

Lamell-sving funksjon

Trykk "swing"-knappen for å aktivere lamell-svingfunksjon, den øverste lamellen svinger opp og den,

Trykk på knappen på nytt for å deaktivere lamell-sving-funksjonen.

°F / °C funksjon

Trykk "--" og "+"-knappen samtidig i minst 3 sekunder for å veksle mellom Fahrenheit- og Celsius-grader. I tørke-/viftemodus kan du ikke velge °F/°C.

Filter tilbakestilling

Denne funksjonen er en påminnelse om å rengjøre luftfilteret (se vedlikehold og rengjøring) for mer effektiv drift.

Filterindikatoren tennes etter

250 driftstimer. For å tilbakestille etter å ha rengjort filteret, trykk på "filter reset" knappen, så vil "filter" indikatoren slukkes.

7.2 Fjernkontroll

1 Fjernkontroll-skjerm 2 Temp/Timer innstillingsbryter 3 Modus knapp 4 Timer knapp 5 Av/på knapp 6 Hastighet knapp 7 Søvnfunksjon knapp 8 Sving knapp

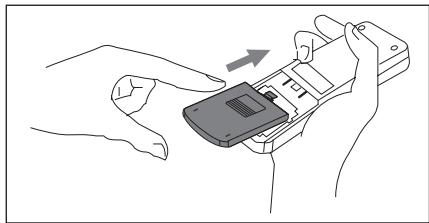

Batteri-installasjon og viktige instruksjoner

Fjern bakdekslet på fjernkontrollen.

Sett inn medfølgende batterier i riktig retning (se instruksjonene på innsiden av batterirommet).

Lukk dekselet.

For å erstatte brukte batterier (tomme for strøm) med 2 nye R03P "AAA" 1,5 V batterier, gjenta trinnene ovenfor.

(1) Denne enheten kan ikke forårsake skadelig interferens, og (2) denne enheten må godta mottatt interferens, inkludert forstyrrelser som kan forårsake uønsket bruk.

Pek fjernkontrollen mot signalmottakeren. Fjernkontrollen må være mindre enn 5 meter fra enheten (uten hindringer mellom fjernkontrollen og enheten).

Slik bruker du fjernkontrollen

SLÅ ENHETEN PÅ

Koble enheten til strøm, deretter trykk "på/av" knappen (når du slår på enheten, er innstillingene de siste som ble satt før den ble slått av)

For å slå enheten av, trykk "på/av" knappen på nytt og ta ut støpselet.

Slå alltid av enheten med "på/av" knappen og vent noen minutter før du tar ut støpselet.

Kjølemodus

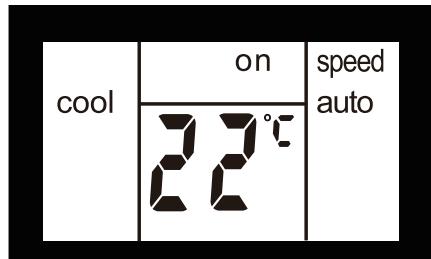

Trykk "mode" knappen inntil den venstre siden av LCD-skjermen viser "cool".

Trykk "fan speed" knappen for å velge viftehastigheten "auto", "high", "mid", og "low".

Trykk "--" og "+" knappen for å velge ønsket temperatur.

Tørkemodus

Trykk "mode" knappen inntil den venstre siden av LCD-skjermen viser "tørk".

Samtidig vises viftesymbolet "low" på skjermen.

Trykk "mode" knappen inntil den venstre siden av LCD-skjermen viser "vifte".

I denne modusen kan du velge viftehastighet "high", "mid" eller "low" ved å trykke knappen for viftehastighet og referere til diagrammet.

Merk: I denne modusen trenger du ikke tilkoble luftuttakslangen.

Oppvarmingsmodus (gjelder kun Heat & Cool modeller)

Trykk "mode" knappen inntil den venstre siden av LCD-skjermen viser "varme".

Trykk "fan speed" knappen for å velge viftehastigheten "auto", "high", "mid", og "low".

Trykk "--" og "+"-knappen for å velge ønsket temperatur.

AUTO-modus

Trykk "mode"-knappen inntil den venstre siden av LCD-skjermen viser "auto".

I AUTO-modus kan du ikke velge viftehastighet.

Trykk "--" og "+"-knappen for å velge temperaturen du ønsker.

Søvn-modus

Når enheten er i modusene Cool, Heat eller Auto, kan du trykke "sleep"-knappen for å sette enheten i søvnfunksjonsmodus. I denne modusen er viftehastigheten automatisk innstilt på "auto" og kan ikke endres.

I Cool/Heat-modus øker/senker den valgte temperaturen med 1 °C 30 minutter etter at modusen er valgt.

Temperaturen økes/senkes med ytterligere 1 °C etter nye 30 minutter.

Den nye temperaturen opprettholdes i 7 timer før den tilbakestilles til den opprinnelig valgte temperaturen. Dette avslutter "Sleep"-modusen og enheten slår seg av automatisk.

"Sleep"-modusprogrammet kan avsluttes når som helst ved å trykke knappene "Sleep", "mode" eller "fan speed".

Lamell-sving-funksjon

Trykk "swing"-knappen for å aktivere lamell-svingfunksjonen. Dette vises øverst på skjermen som "swing". Lamellen på toppanelet svinger opp og ned. Trykk på knappen på nytt for å deaktivere lamell-sving-funksjonen.

°F/°C-funksjon

Trykk "+" og "-"-knappen samtidig i minst 3 sekunder for å veksle mellom Fahrenheit- og Celsius-grader. I tørk-/viftemodus kan du ikke velge °F/°C.

Timer modus

Slik forsinker du oppstart

Koble enheten til strøm slik at enheten er i standby-modus. Trykk "timer"-knappen, skjermen viser "timer" og "h", og "on" blinker.

Berør eller hold OPP-pilen "+" eller NED-pilen "-" for å endre forsinket start-timer med 0,5 timers trinn opp til 10 timer, deretter 1 timers trinn opp til 24 timer.

Etter 3 sekunder blir innstillingen satt i minne. Kontrollen teller ned tiden som gjenstår til oppstart. Du kan også trykke "timer"-knappen på nytt og "on" stopper å blinke umiddelbart, deretter starter enheten i den tidligere innstilte modusen. Du kan stille inn modusen og enheten starter opp som du foretrekker etter at "on" slutter å blinke.

For å avslutte innstillingen trykk "timer"-knappen på nytt.

Slik forsinker du avstenging

Du kan forsinke avstenging når enheten er på. Trykk "timer"-knappen, skjermen viser "timer" og "h", og "off" blinker. Berør eller hold OPP-pilen "+" eller NED-pilen "-" for å endre forsinket avstenging-timer med 0,5 timers trinn opp til 10 timer, deretter 1 timers trinn opp til 24 timer. Etter 3 sekunder blir innstillingen husket og skjermen viser gjenstående tid inntil enheten slår seg av. Du kan også trykke "timer"-knappen på nytt og "off" stopper å blinke umiddelbart. For å avslutte innstillingen trykk "timer"-knappen på nytt.

7.3 Feilkode

Hvis skjermen viser "AS", "CS" og "ES", har temperaturmåleren sviktet. Ta kontakt med det lokale autoriserte Electrolux Service Center.

Hvis skjermen viser "L3", har kondensator DC-viftemotoren sviktet. Ta kontakt med det lokale autoriserte Electrolux Service Center.

Hvis skjermen viser "P1", er bunnskålen full. Flytt enheten forsiktig til et egnet sted for tømming, fjern dreneringshetten og la vannet renne ut. Start maskinen på nytt inntil "P1"-symbolet forsvinner. Hvis feilen gjentas, ring for service.

Hvis skjermen viser "E4", har kommunikasjonen mellom PCB-skjermen og PCB-kontrollpanelet sviktet. Ta kontakt med det lokale autoriserte Electrolux Service Center.

7.4 Instruksjoner for tømming

Kontinuerlig tømming

Under TØRK-modus må du ha en hageslange (selges separat) for å tømme kondensatet fra enheten. Følg trinnene nedenfor:

• Skru av dreneringshetten på kontinuerlig dreneringsavløp (figur 20). Koble den ene enden av hageslangen (selges separat) til dreneringsavløpet, og led den andre enden til et avløp som er lavere enn enheten (figur 21).

MERK:

• Kondensat kan renne ut etter at du fjerner dreneringshetten hvis enheten kjører i "Cool" eller "Auto" modus. Når du ønsker å fjerne hageslangen, legg til rette for en dryppskål (medfølger ikke) for å samle kondensat fra dreneringsavløpet.
• Sørg for at høyden på avløpet og avløpsslangen ikke er høyere enn avløpsrøret, ellers vil den kontinuerlige dreneringen sannsynligvis ikke fungere som den skal. I "Cool" eller "Auto" modus anbefales det å deaktivere kontinuerlig tømming ved å sette dreneringshetten tilbake på avløpet for å oppnå maksimal ytelse.

Tømming av kondensatrester i enheten under vinterlagring.

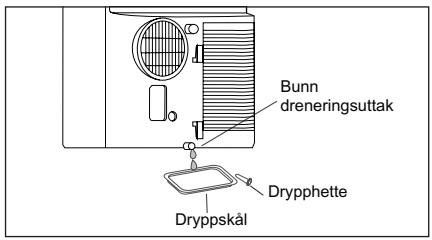

Legg en dryppskål (medfølger ikke) under bunnavløpet og dra deretter ut dreneringshetten for å la kondensatet renne ut i dryppskålen.

Erstatt dreneringshetten for kontinuerlig dreneringsavløp når kondensatet ikke renner ut.

Legg en dryppskål under bunnavløpet og dra deretter av gummipluggen for å la kondensatet renne ut i dryppskålen. Hvis dryppskålen ikke har nok kapasitet, må du fylle den flere ganger. Erstatt dreneringshetten på bunnavløpet når kondensatet ikke renner ut.

Rengjør luftkjøleren med jevne mellomrom slik at den fortsetter å se ut som ny. Pass på at du tar ut støpselet for rengjøring for å hindre støt eller brannfare.

8.1 Rengjøring av enheten

Skapet og fronten kan støves med en oljefri klut eller vaskes med en klut fuktet i en oppløsning av varmt vann og skånsom flytende oppvaskmiddel. Bruk aldri harde rengjøringsmidler, voks eller polish på frontkabinettet. Pass på å vri overflødig vann fra kluten før du tørker rundt kontrollene. For mye vann i eller rundt kontrollene kan forårsake skade på luftkjøleren.

8.2 Rengjøring av filtrene

For å sørge for at luftkjøleren din arbeider effektivt, må du rengjøre filtrene annenhver uke under bruk.

1. Fjern luftfilteret som vist på figuren nedenfor.

Ta ut det øvre og nedre luftfilteret.

1. Vask filteret med flytende oppvaskmiddel i varmt vann under 40 °C. Skyll filteret grundig. Rist forsiktig av overflødig vann fra filteret. Pass på at filteret er helt tørt før du setter det tilbake. Alternativt kan du støvsuge filteret i stedet for å vaske det.
2. Sett filteret tilbake når det er tørt.

Pass på at filteret er helt tørt før du setter det tilbake.

8.3 Vinterlagring

Hvis du ikke skal bruke luftkjøleren over lengre tid:

1. Tøm vanntanken fullstendig og la bunndreneringshetten og gummipluggen ligge lenge nok slik at enheten tømmes for alt restvann. Når tanken er helt drenert og det ikke lenger renner ut vann, må du sette gummiplugg og hette tilbake på plass.
2. Fjern og rengjør filteret, la det tørke fullstendig, og sett det deretter tilbake.
3. Ta batteriene ut av fjernkontrollen.
4. Du må lagre luftkjøleren på et kjølig, tørt sted uten direkte sollys, ekstreme temperaturer eller mye støv. Stedet må være godt ventilert.

Før du tar luftkjøleren i bruk på nytt:

1. Pass på at filteret og dreneringshetten er på plass.
2. Sjekk ledningen for å påse at ledningen er i god stand uten sprekker eller skade.
3. Sett nye batterier i fjernkontrollen.
4. Installer luftkjøleren som beskrevet i installasjonsanvisningene.

9. FEILSØKING

Gå gjennom denne listen før du ringer etter service. Det kan spare deg for tid og utgifter. Denne listen inneholder vanlige hendelser som ikke er et resultat av defekt utførelse eller materialer i dette apparatet.

• Veggkontakten er ikke satt ordentlig inn i stikkontakten.
• Sikringen eller kretsbryteren er brutt. Bytt sikring med tidsforsinkelsestype eller tilbakestill kretsbryteren.
• Kontroll er AV. Slå kontroll PÅ og velg ønsket innstilling.
• Feilkode P1 vises på skjermen. Avløpsvann beskrives i 7.3 Tømming.
• Romtemperaturen er lavere enn innstilt temperatur (kjølemodus) eller romtemperaturen er høyere enn innstilt temperatur (oppvarmingsmodus). Tilbakestill temperaturen.

Luften fra enheten føles ikke kjølig nok.

• Romtemperaturen er under 16 °C. Kjøling kommer ikke i gang før romtemperaturen overstiger 16 °C.
• Tilbakestill enheten med lavere temperaturinnstilling.
• Kompressoren slår seg av når du endrer moduser. Vent omtrent 4 minutter og hør etter om kompressoren starter på nytt i COOL-modus.

Luftkjøleren kjøler, men rommet er for varmt - is dannes IKKE på kjøleribben bak den dekorative fronten.

• Utendørstemperaturen er lavere enn 16 °C. For avriming av kjøleribben, sett i viftemodus.
• Luftfilteret kan være skittent. Rengjør filteret. Henvis til del 8. Pleie og rengjøring. For avriming, sett enheten i viftemodus.
• Temperaturen er satt for lavt for kjøling om natten. For avriming av kjøleribben, sett i viftemodus. Deretter innstill temperaturen høyere.
• Luftuttak-kanal/DD
• tilkoblet
• blokkert. Se del 5.1 Varmluft-uttak.

Luftkjøleren kjøler, men rommet er for varmt - is dannes på kjøleribben bak den dekorative fronten.

• Skittent luftfilter - luft begrenset. Rengjør luftfilter. Henvis til del 8. Pleie og rengjøring.
• For høy temperaturinnstilling. Tilbakestill enheten med lavere temperaturinnstilling.
• Retningsbestemte luft-lameller er feilplasserte. Posisjoner lameller for bedre luftfordeling.
• Forsiden av enheten er blokkert av gardiner, persienner, møbler, osv. - begrenser luftfordelingen. Fjern blokkeringer foran enheten.
• Dører, vinduer, ventiler osv. er åpne - kjølig luft unnslipper. Steng dører, vinduer, ventiler osv.
• Enheten ble nylig slått på i et varmt rom. Du må forvente ekstra tid for å fjerne "lagret varme" fra vegger, tak, gulv og møbler.

Luftkjøleren slår seg raskt av og på.

• Skittent luftfilter - luft begrenset. Rengjør luftfilter.
• Ekstrem høy temperatur ute. Sett VIFTE-hastighet høyere for å speede opp luft gjennom kjølearene raskere.

Gjenvinn materialer med symbolet. Legg emballasjen i egnede beholdere for resirkulering. Beskytt miljøet og helsen og gjenvinn elektrisk og elektronisk avfall. Du må ikke kaste

apparater merket med symbolet som husholdningsavfall. Returner produktet til ditt lokale resirkuleringsanlegg eller ta kontakt med kommunen.

INNEHÅLL

1. SÄKERHETSINFORMATION 87
2. SÄKERHETSINSTRUKTIONER 93
3. BESKRIVNING AV ENHETEN 96
4. TILLBEHÖR SOM INGÅR 96
5. INSTALLATIONSANVISNINGAR 97
6. LUFTKONDITIONERING, FUNKTIONER 98
7. BRUKSANVISNING 98
8. SKÖTSEL OCH RENGÖRING 104
9. FELSÖKNING 105 10. MILJÖSKYDD 106

VI TÄNKER PÅ DIG

Kassering av utrustning med brandfarliga kylmedel

Se nationella bestämmelser.

I det här läget MÅSTE utloppsadaptern användas.

I det här läget MÅSTE utloppsadaptern användas.
